Peugeot Partner 2011 Instrukcja Obsługi (in Polish)

129

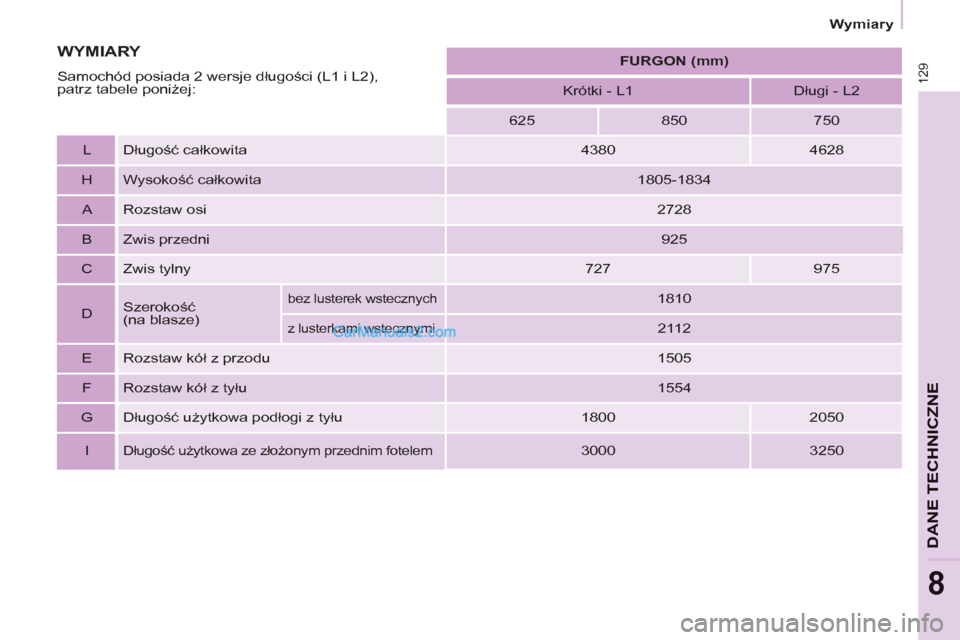

DANE TECHNICZNE
8




FURGON (mm)



Krótki - L1
Długi - L2

625
850
750

L Długość całkowita
4380
4628

H Wysokość całkowita
1805-1834

A Rozstaw osi
2728

B Zwis przedni
925

C Zwis tylny
727
975

D Szerokość
(na blasze)
bez lusterek wstecznych

1810

z lusterkami wstecznymi

2112

E Rozstaw kół z przodu
1505

F Rozstaw kół z tyłu
1554

G Długość użytkowa podłogi z tyłu
1800
2050

I

Długość użytkowa ze złożonym przednim fotelem

3000
3250
WYMIARY WYMIARY

Samochód posiada 2 wersje długości (L1 i L2),
patrz tabele poniżej: Wymiary

130

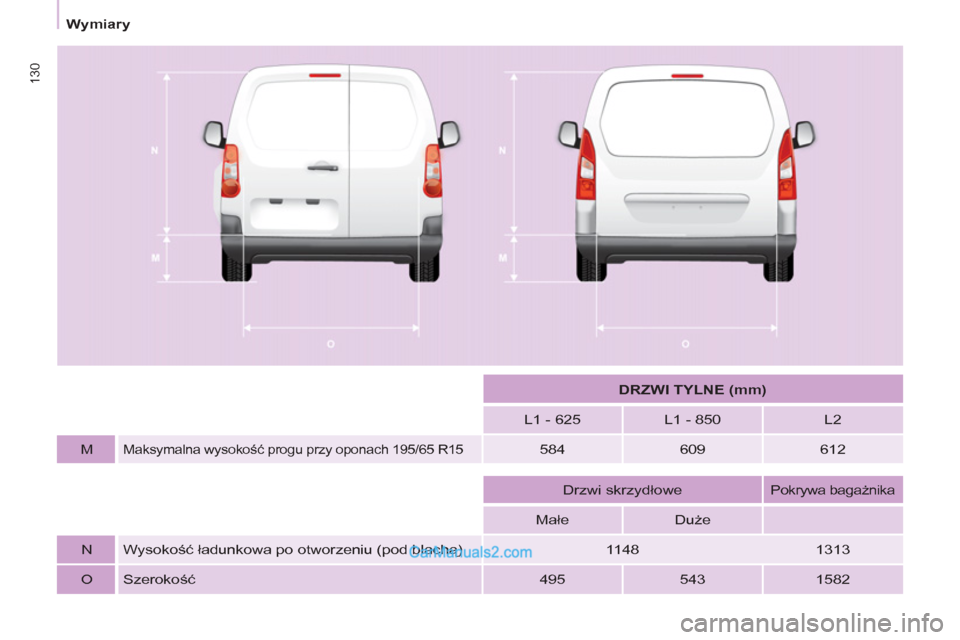

DRZWI TYLNE (mm)



L1 - 625
L1 - 850
L2

M

Maksymalna wysokość progu przy oponach 195/65 R15

584
609
612








Drzwi skrzydłowe

Pokrywa bagażnika


Małe
Duże



N Wysokość ładunkowa po otworzeniu (pod blachą)
1148
1313

O Szerokość
495
543
1582 Wymiary

131
DANE TECHNICZNE
8

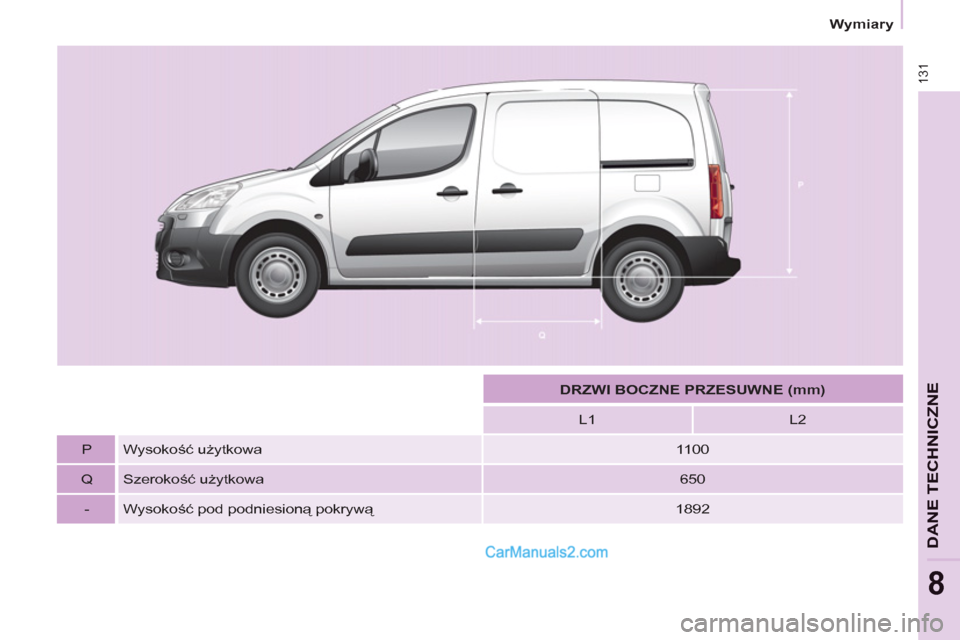

DRZWI BOCZNE PRZESUWNE (mm)



L1
L2

P
Wysokość użytkowa
1100

Q
Szerokość użytkowa
650

-
Wysokość pod podniesioną pokrywą

1892 Wymiary

132

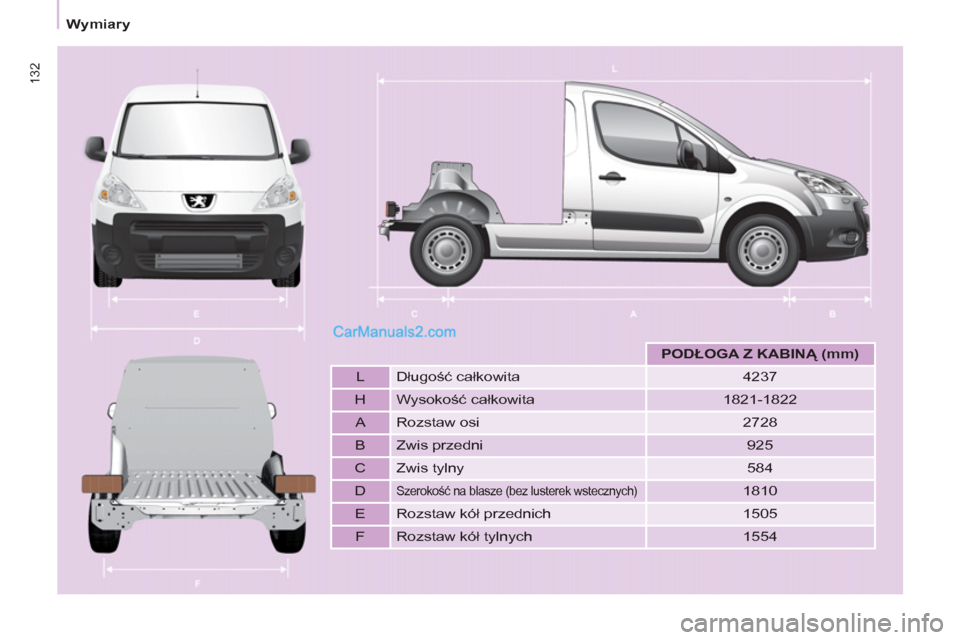

PODŁOGA Z KABINĄ (mm)



L Długość całkowita
4237

H Wysokość całkowita
1821-1822

A Rozstaw osi
2728

B Zwis przedni
925

C Zwis tylny
584

D

Szerokość na blasze (bez lusterek wstecznych)

1810

E Rozstaw kół przednich
1505

F Rozstaw kół tylnych
1554 Wymiary

133
DANE TECHNICZNE
8

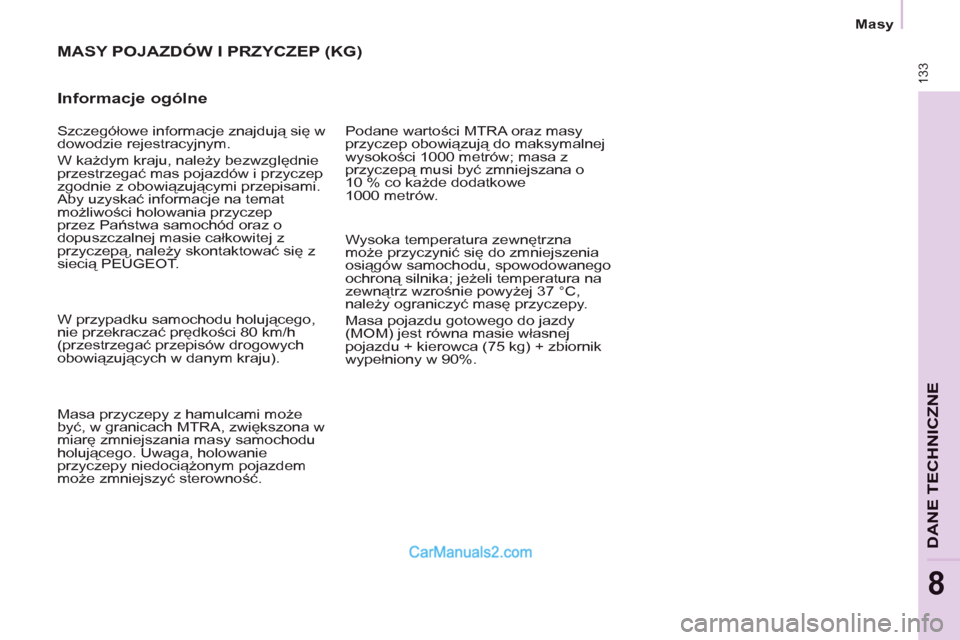

Masy

MASY POJAZDÓW I PRZYCZEP (KG)

Informacje ogólne

Podane wartości MTRA oraz masy
przyczep obowiązują do maksymalnej
wysokości 1000 metrów; masa z
przyczepą musi być zmniejszana o
10 % co każde dodatkowe
1000 metrów.
W przypadku samochodu holującego,
nie przekraczać prędkości 80 km/h
(przestrzegać przepisów drogowych
obowiązujących w danym kraju).
Masa przyczepy z hamulcami może
być, w granicach MTRA, zwiększona w
miarę zmniejszania masy samochodu
holującego. Uwaga, holowanie
przyczepy niedociążonym pojazdem
może zmniejszyć sterowność. Wysoka temperatura zewnętrzna
może przyczynić się do zmniejszenia
osiągów samochodu, spowodowanego
ochroną silnika; jeżeli temperatura na
zewnątrz wzrośnie powyżej 37 °C,
należy ograniczyć masę przyczepy.
Masa pojazdu gotowego do jazdy
(MOM) jest równa masie wł
asnej
pojazdu + kierowca (75 kg) + zbiornik
wypełniony w 90%. Szczegółowe informacje znajdują się w
dowodzie rejestracyjnym.
W każdym kraju, należy bezwzględnie
przestrzegać mas pojazdów i przyczep
zgodnie z obowiązującymi przepisami.
Aby uzyskać informacje na temat
możliwości holowania przyczep
przez Państwa samochód oraz o
dopuszczalnej masie całkowitej z
przyczepą, należy skontaktować się z
siecią PEUGEOT.

134

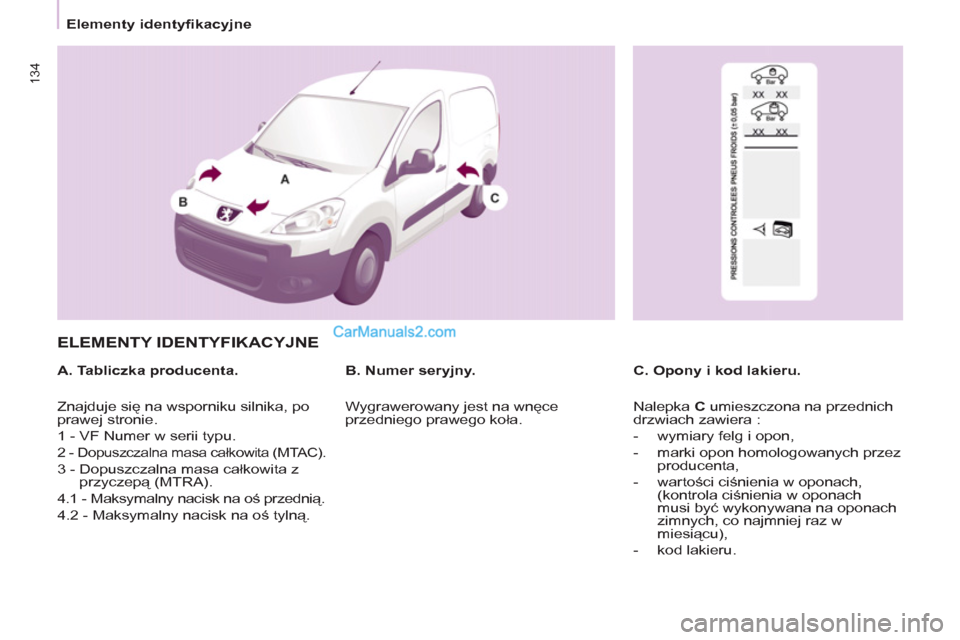

Elementy identyfikacyjne


ELEMENTY IDENTYFIKACYJNE


A. Tabliczka producenta.
C. Opony i kod lakieru.
B. Numer seryjny.
Znajduje się na wsporniku silnika, po
prawej stronie.
1 - VF Numer w serii typu.

2 - Dopuszczalna masa całkowita (MTAC).

3 - Dopuszczalna masa całkowita z
przyczepą (MTRA).
4.1 - Maksymalny nacisk na oś przednią.
4.2 - Maksymalny nacisk na oś tylną. Wygrawerowany jest na wnęce
przedniego prawego koła. Nalepka C
umieszczona na przednich
drzwiach zawiera :


- wymiary felg i opon,

- marki opon homologowanych przez
producenta,

- wartości ciśnienia w oponach,
(kontrola ciśnienia w oponach
musi być wykonywana na oponach
zimnych, co najmniej raz w
miesiącu),

- kod lakieru.

9.1

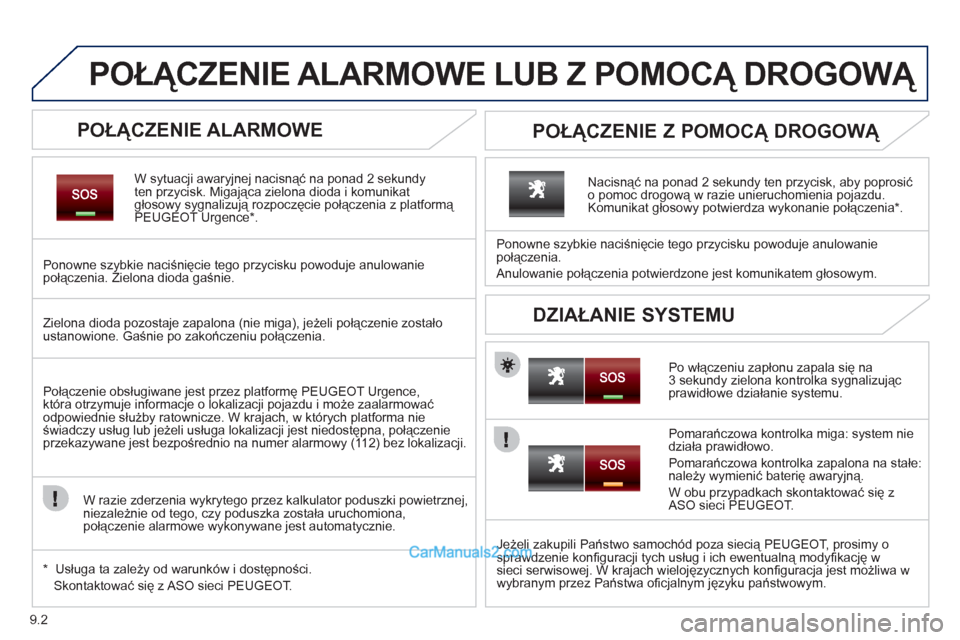

POŁĄCZENIE ALARMOWE LUB Z POMOCĄ DROGOWĄ

9.2






POŁĄCZENIE ALARMOWE LUB Z POMOCĄ DROGOWĄ


POŁĄCZENIE ALARMOWE
W sytuacji awaryjnej nacisnąć na ponad 2 sekundy
ten przycisk. Migająca zielona dioda i komunikat
głosowy sygnalizują rozpoczęcie połączenia z platform
ą
PEUGEOT Urgence * .
Ponowne szybkie naci
śnięcie tego przycisku powoduje anulowanie
połączenia. Zielona dioda gaśnie.


POŁĄCZENIE Z POMOCĄ DROGOWĄ
Jeżeli zakupili Państwo samochód poza siecią PEUGEOT, prosimy o
sprawdzenie konfi guracji tych usług i ich ewentualną modyfi kację w
sieci serwisowej. W krajach wielojęzycznych konfi guracja jest możliwa w
wybranym przez Państwa ofi cjalnym języku państwowym.

Po włączeniu zapłonu zapala się na
3 sekundy zielona kontrolka sygnalizując prawidłowe działanie systemu. Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie
połączenia.

Anulowanie połączenia potwierdzone jest komunikatem głosowym.
Nacisną
ć na ponad 2 sekundy ten przycisk, aby poprosić o pomoc drogową w razie unieruchomienia pojazdu.
Komunikat głosowy potwierdza wykonanie połączenia * .




DZIAŁANIE SYSTEMU Zielona dioda pozostaje zapalona (nie miga), jeżeli połączenie zostało ustanowione. Gaśnie po zakończeniu połączenia.
Połączenie obsługiwane jest przez platformę PEUGE
OT Urgence, która otrzymuje informacje o lokalizacji pojazdu i może zaalarmować
odpowiednie służby ratownicze. W krajach, w których platforma nieświadczy usług lub jeżeli usługa lokalizacji jest niedostępna, połączenie
przekazywane jest bezpośrednio na numer alarmowy (11 2) bez lokalizacji.

W razie zderzenia wykrytego przez kalkulator poduszki powietrznej,
niezależnie od tego, czy poduszka została uruchomiona, połączenie alarmowe wykonywane jest automatycznie.

Pomarańczowa kontrolka mi
ga: system niedziała prawidłowo.
Pomarańczowa kontrolka zapalona na stałe:
należy wymienić baterię awaryjną.
W obu przypadkach skontaktować się z
ASO sieci PEUGEOT.
*
Usługa ta zależy od warunków i dostępności.

Skontaktować się z ASO sieci PEUGEOT.

9.3
wyłącznie w Państwa samochodzie. W przypadkumontażu w innym samochodzie, należy skontaktować się z ASO sieci PEUGEOT w celu konfi guracji systemu.
NiektÛre funkcje opisane w niniejszym podręczniku
będą dostępne w ciągu roku.

WIP NAV


Ze względów bezpieczeństwa kierowca powinien
bezwzględnie wykonywać czynności wymagające
większej uwagi na postoju.
Po wyłączeniu silnika, aby nie spowodować
rozładowania akumulatora, WIP Nav wyłączy się po
włączeniu trybu energooszczędnego.

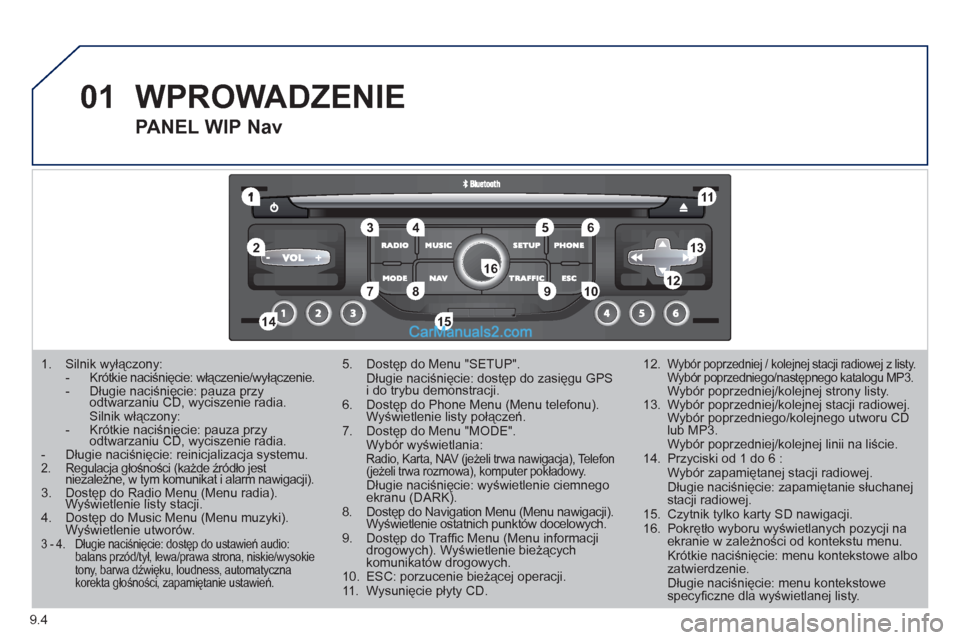

RADIOODTWARZACZ MULTIMEDIALNY / TELEFON BLUETOOTH

GPS - EUROPA NA KARCIE SD

01 Wprowadzenie
SPIS TREŚCI

02 Sterowanie przy kierownicy

03 Funkcje główne

04 Nawigacja - Prowadzenie

05 Informacje drogowe

06 Radio

07 Odtwarzacze muzyczne

08 Telefon Bluetooth

09 Konfiguracja

10 Komputer pokładowy str.
str.
str.
str.
str.
str.
str.
str.
str.
str.

11 Rozkład funkcji ekranów

Najczęściej zadawane pytania str.
str. 9.4
9.5
9.6
9.9
9.17
9.19
9.20
9.23
9.25
9.26
9.27
9.31

9.4
01
1
55
101
22
334466
131
111
99
144155
77881212161
1. Silnik wyłączony: - Krótkie naciśnięcie: włączenie/wyłączenie.- Długie naciśnięcie: pauza przyodtwarzaniu CD, wyciszenie radia. gęppygępp
Silnik włączony: - Krótkie naciśnięcie: pauza przy odtwarzaniu CD, wyciszenie radia. ęppyęp
- Długie naciśnięcie: reinicjalizacja systemu.2. Regulacja głośności (każde źródło jest niezależne, w tym komunikat i alarm nawigacji). gjg(jgjg(
3. Dostęp do Radio Menu (Menu radia).Wyświetlenie listy stacji.ęp(ęp
4. Dostęp do Music Menu (Menu muzyki).Wyświetlenie utwor
