Page 9 of 115
37B-9
MR-372-J84-37B000$144.mif
V11
ELECTRONIC PARKING BRAKE
Fault finding – System operation
FPA
Vdiag No.: 0C, 04, 08,
0D, 11
37B
MANUAL OPERATION:
– The parking brake is engaged by pulling on the control lever (normal braking immobilises the vehicle).
– Over-application can be obtained by pulling and holding the lever for 5 seconds (maximum application for steep
hills or when the vehicle has reached its maximum permissible all-up weight).
– When the parking brake is applied, the computer super-applies if the force applied to the rear brake callipers is
insufficient (pads cooling) or if the computer detects slight vehicle movement. This detection is limited to
24 hours.
– The parking brake is released when the control lever is applied fully and the release switch is pressed.
ASSISTED OPERATION:
The electronic parking brake enables assisted application and release of the brake:
●Applying the brake: When the engine is switched off, the parking brake is applied when the driver presses the
start button
●Releasing: The brake releases when the drive wheels reach the torque required to move the vehicle
(Note:with automatic transmission, the driver's door must be closed).
Restrictions on assisted brake release in automatic transmissions:
Assisted release is not allowed in the following cases:
– Opening the driver's door followed by engaging a gear (gear lever in position D).
– Engaging a gear (gear lever in position D) followed by opening the driver's door. Note:
When the parking brake is applied, the red light on the instrument panel (brake pads) and indicator light on the
lever are lit.
Below 6 mph (10 km/h) pulling the lever applies the rear brakes. Above 6 mph (10 km/h) pulling the lever
provides dynamic emergency braking without locking the rear wheels (statutory deceleration of 1.5 m/s
2).
The electronic parking brake can only be released when the steering column is unlocked (forced + after ignition
feed, see Introduction).
Note: In this case, the instrument panel displays the message Lever in P or N and the buzzer on the instrument
panel sounds.
Note: In this case, release is authorised for 5 s after the driver's door has been opened (e.g. for a manoeuvre).
After 5 seconds release is prevented.
Note:
Assisted braking and release only occurs if the computer has been configured.
For details on how these configurations function, see Configuration and programming.
Page 10 of 115
37B-10
MR-372-J84-37B000$144.mif
V11
ELECTRONIC PARKING BRAKE
Fault finding – System operation
FPA
Vdiag No.: 0C, 04, 08,
0D, 11
37B
GENERAL OPERATING MODE FOR THE COMPUTER:
The electronic parking brake computer operates in two modes: STANDBY mode and SWITCH ON mode.
●SWITCH ON mode:
Available functions:
– Manual application and release, assisted application and release and emergency braking (steering column
unlocked).
– Full system fault finding (all faults can be identified).
Switch on conditions (3 possibilities):
– The UCH sends a switch on request to the parking brake computer via the multiplex network when the vehicle
is opened or the card is inserted in the reader.
– Braking request via the parking brake control lever.
– Battery voltage more than 13.2 V, if the vehicle has been parked for less than 24 hours.
●STANDBY mode:
Available functions:
– Monitoring of the braking force and slope angle for 24 hours (to ensure parking brake application).
– Only application is authorised (using the lever).
– Restricted system fault finding (the computer can no longer identify all faults).
– Release not authorised.
Conditions for setting to standby:
– The UCH sends a "set to standby" request to the parking brake computer via the multiplex network after the
ignition is switched off and the vehicle is locked (after a few seconds). The parking brake computer's STANDBY
mode will be confirmed by the lever warning light going out (special note: the battery voltage must be less than
13.2 V).
CABLE RESETTING:
The parking brake cable is locked after the control lever is released or after driving at over 1 mph (2 km/h) (switched
on mode).
When the electronic parking brake system locks, it makes a sound that lasts for a few seconds and ends with
clicking (play compensation is automatic).WARNING
Before using the emergency control, it is important to put the vehicle into gear and wedge one wheel if necessary
(on a slope).

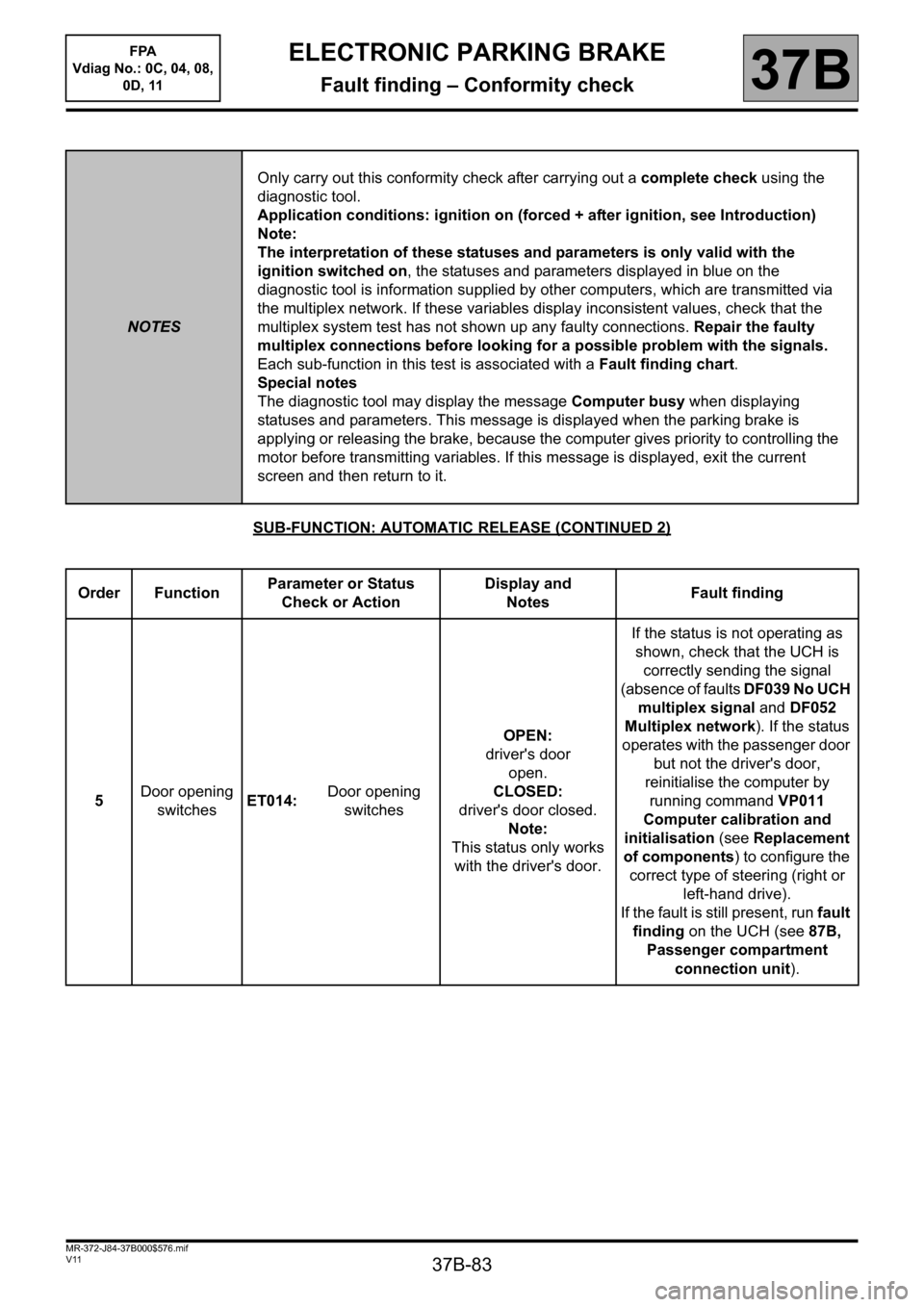

Page 83 of 115
37B-83
MR-372-J84-37B000$576.mif
V11
FPA
Vdiag No.: 0C, 04, 08,
0D, 11ELECTRONIC PARKING BRAKE
Fault finding – Conformity check37B
SUB-FUNCTION: AUTOMATIC RELEASE (CONTINUED 2)
NOTESOnly carry out this conformity check after carrying out a complete check using the
diagnostic tool.
Application conditions: ignition on (forced + after ignition, see Introduction)
Note:
The interpretation of these statuses and parameters is only valid with the
ignition switched on, the statuses and parameters displayed in blue on the
diagnostic tool is information supplied by other computers, which are transmitted via
the multiplex network. If these variables display inconsistent values, check that the
multiplex system test has not shown up any faulty connections. Repair the faulty
multiplex connections before looking for a possible problem with the signals.
Each sub-function in this test is associated with a Fault finding chart.
Special notes
The diagnostic tool may display the message Computer busy when displaying
statuses and parameters. This message is displayed when the parking brake is
applying or releasing the brake, because the computer gives priority to controlling the
motor before transmitting variables. If this message is displayed, exit the current
screen and then return to it.
Order FunctionParameter or Status
Check or ActionDisplay and
NotesFault finding
5Door opening
switchesET014:Door opening
switchesOPEN:
driver's door
open.
CLOSED:
driver's door closed.
Note:
This status only works
with the driver's door.If the status is not operating as
shown, check that the UCH is
correctly sending the signal
(absence of faults DF039 No UCH
multiplex signal and DF052
Multiplex network). If the status
operates with the passenger door
but not the driver's door,
reinitialise the computer by
running command VP011
Computer calibration and
initialisation (see Replacement
of components) to configure the
correct type of steering (right or
left-hand drive).
If the fault is still present, run fault
finding on the UCH (see 87B,
Passenger compartment
connection unit).

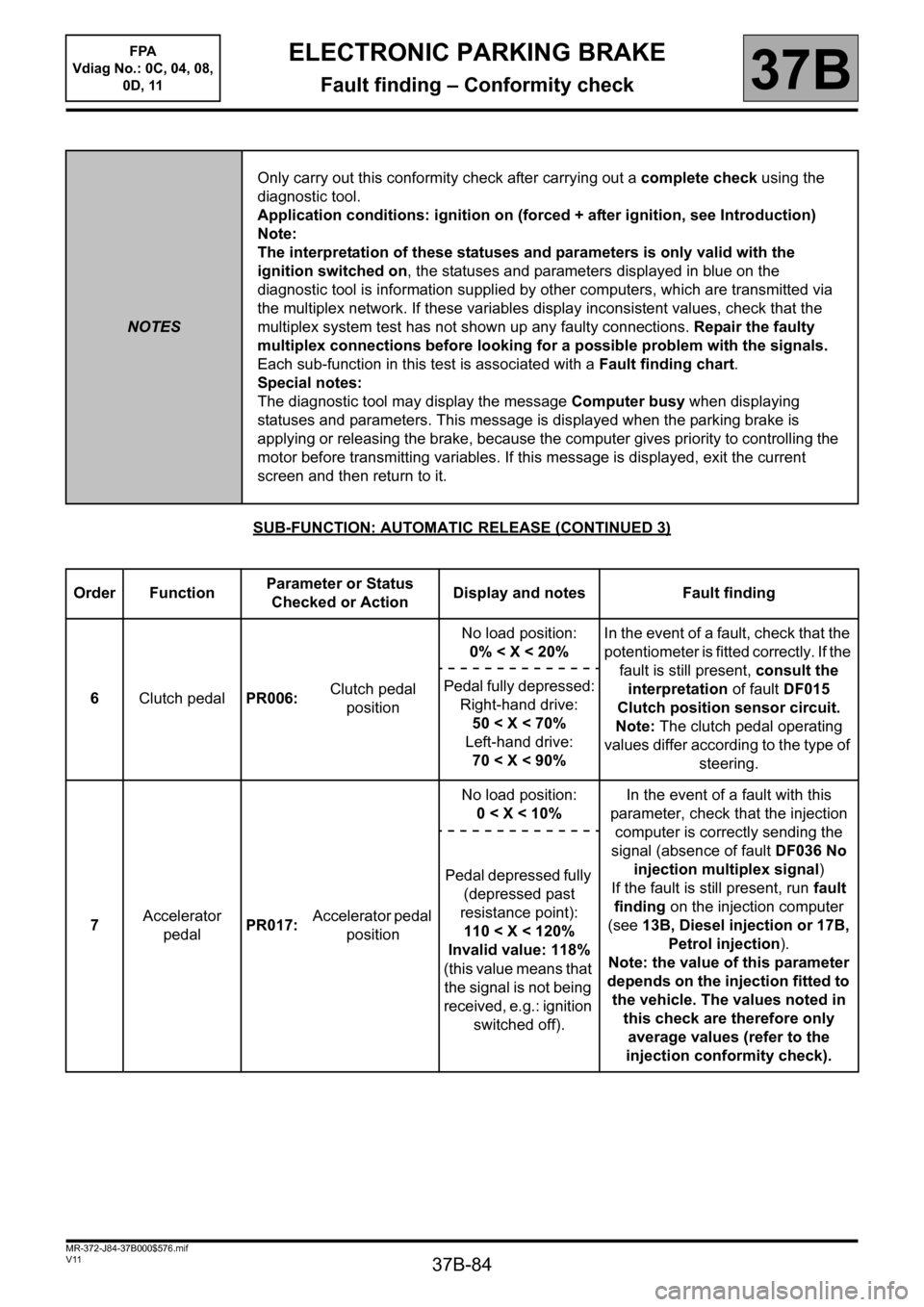

Page 84 of 115
37B-84
MR-372-J84-37B000$576.mif
V11
FPA
Vdiag No.: 0C, 04, 08,
0D, 11ELECTRONIC PARKING BRAKE
Fault finding – Conformity check37B
SUB-FUNCTION: AUTOMATIC RELEASE (CONTINUED 3)
NOTESOnly carry out this conformity check after carrying out a complete check using the
diagnostic tool.
Application conditions: ignition on (forced + after ignition, see Introduction)
Note:
The interpretation of these statuses and parameters is only valid with the
ignition switched on, the statuses and parameters displayed in blue on the
diagnostic tool is information supplied by other computers, which are transmitted via
the multiplex network. If these variables display inconsistent values, check that the
multiplex system test has not shown up any faulty connections. Repair the faulty
multiplex connections before looking for a possible problem with the signals.
Each sub-function in this test is associated with a Fault finding chart.
Special notes:
The diagnostic tool may display the message Computer busy when displaying
statuses and parameters. This message is displayed when the parking brake is
applying or releasing the brake, because the computer gives priority to controlling the
motor before transmitting variables. If this message is displayed, exit the current
screen and then return to it.
Order FunctionParameter or Status
Checked or ActionDisplay and notes Fault finding
6Clutch pedalPR006: Clutch pedal
positionNo load position:
0% < X < 20%In the event of a fault, check that the
potentiometer is fitted correctly. If the
fault is still present, consult the
interpretation of fault DF015
Clutch position sensor circuit.
Note: The clutch pedal operating
values differ according to the type of
steering. Pedal fully depressed:
Right-hand drive:
50 < X < 70%
Left-hand drive:
70 < X < 90%
7 Accelerator
pedalPR017: Accelerator pedal
positionNo load position:
0
computer is correctly sending the
signal (absence of fault DF036 No
injection multiplex signal)
If the fault is still present, run fault
finding on the injection computer
(see 13B, Diesel injection or 17B,
Petrol injection).
Note: the value of this parameter
depends on the injection fitted to
the vehicle. The values noted in
this check are therefore only
average values (refer to the
injection conformity check). Pedal depressed fully
(depressed past
resistance point):
110 < X < 120%
Invalid value: 118%
(this value means that
the signal is not being
received, e.g.: ignition
switched off).

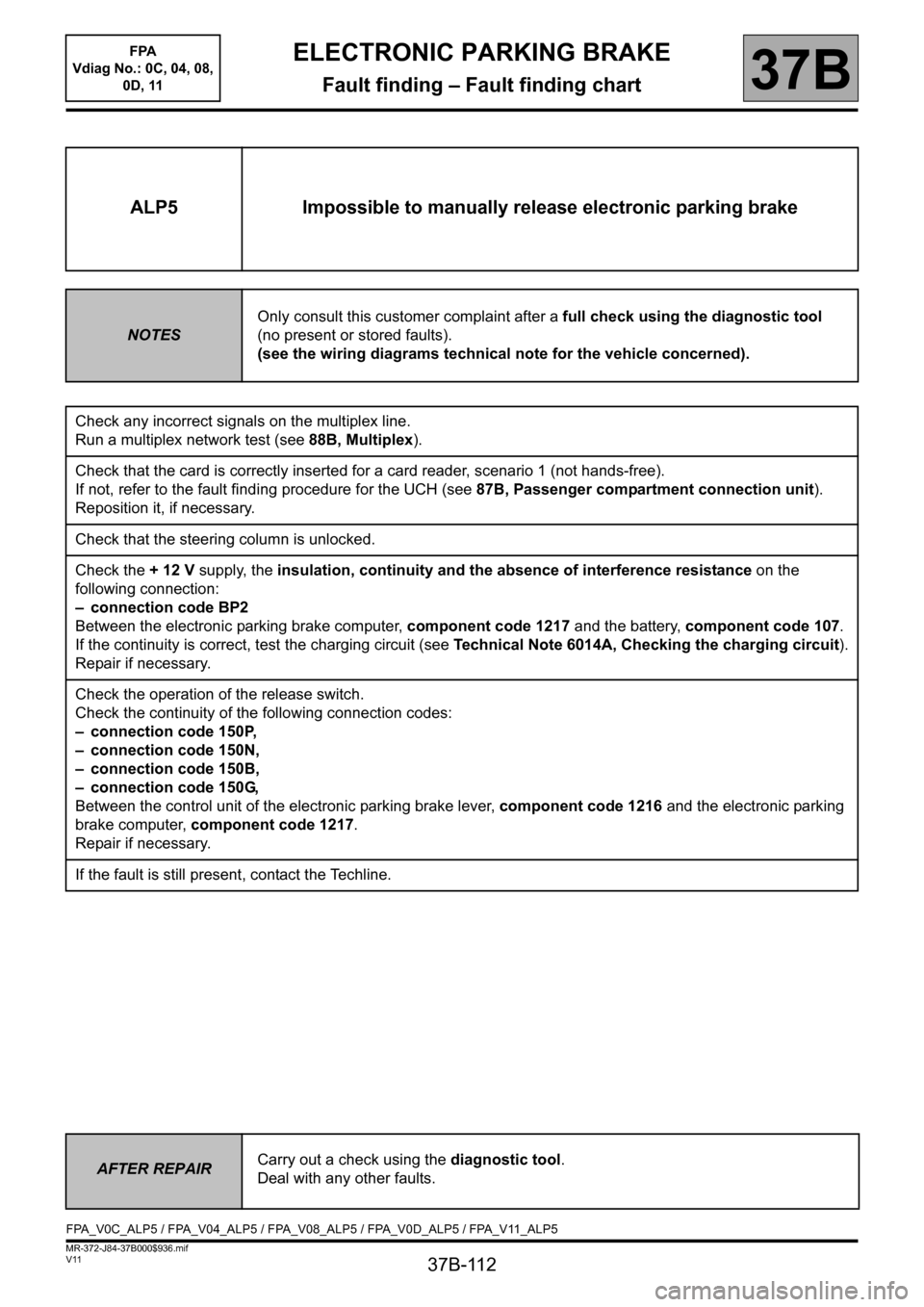

Page 112 of 115
37B-112
MR-372-J84-37B000$936.mif
V11
ELECTRONIC PARKING BRAKE
Fault finding – Fault finding chart
FPA
Vdiag No.: 0C, 04, 08,
0D, 11
37B
ALP5 Impossible to manually release electronic parking brake
NOTESOnly consult this customer complaint after a full check using the diagnostic tool
(no present or stored faults).
(see the wiring diagrams technical note for the vehicle concerned).
Check any incorrect signals on the multiplex line.
Run a multiplex network test (see88B, Multiplex).
Check that the card is correctly inserted for a card reader, scenario 1 (not hands-free).
If not, refer to the fault finding procedure for the UCH (see 87B, Passenger compartment connection unit).
Reposition it, if necessary.
Check that the steering column is unlocked.
Check the + 12 V supply, the insulation, continuity and the absence of interference resistance on the
following connection:
– connection code BP2
Between the electronic parking brake computer, component code 1217 and the battery, component code 107.
If the continuity is correct, test the charging circuit (see Technical Note 6014A, Checking the charging circuit).
Repair if necessary.
Check the operation of the release switch.
Check the continuity of the following connection codes:
– connection code 150P,
– connection code 150N,
– connection code 150B,
– connection code 150G,
Between the control unit of the electronic parking brake lever, component code 1216 and the electronic parking
brake computer, component code 1217.
Repair if necessary.
If the fault is still present, contact the Techline.
AFTER REPAIRCarry out a check using the diagnostic tool.
Deal with any other faults.
FPA_V0C_ALP5 / FPA_V04_ALP5 / FPA_V08_ALP5 / FPA_V0D_ALP5 / FPA_V11_ALP5
