Seat Cordoba 2005 Betriebsanleitung (in German)

Intelligente Technik149
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

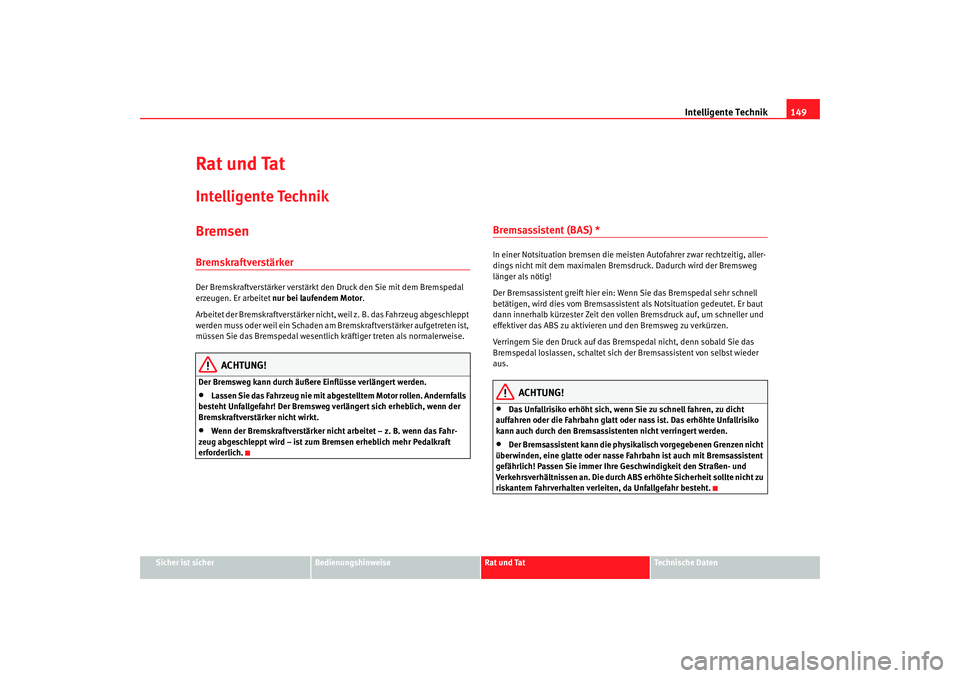

Rat und TatIntelligente TechnikBremsenBremskraftverstärkerDer Bremskraftverstärker verstärkt de n Druck den Sie mit dem Bremspedal
erzeugen. Er arbeitet nur bei laufendem Motor .
Arbeitet der Bremskraftverstärker nicht, weil z. B. das Fahrzeug abgeschleppt
werden muss oder weil ein Schaden am Bremskraftverstärker aufgetreten ist,
müssen Sie das Bremspedal wesentlich kräftiger treten als normalerweise.
ACHTUNG!
Der Bremsweg kann durch äußere Einflüsse verlängert werden.•
Lassen Sie das Fahrzeug nie mit abgestelltem Motor rollen. Andernfalls
besteht Unfallgefahr! Der Bremsweg verlängert sich erheblich, wenn der
Bremskraftverstärker nicht wirkt.
•
Wenn der Bremskraftverstärker nicht arbeitet – z. B. wenn das Fahr-
zeug abgeschleppt wird – ist zum Bremsen erheblich mehr Pedalkraft
erforderlich.
Bremsassistent (BAS) *In einer Notsituation bremsen die meiste n Autofahrer zwar rechtzeitig, aller-
dings nicht mit dem maximalen Bremsdruck. Dadurch wird der Bremsweg
länger als nötig!
Der Bremsassistent greift hier ein: Wenn Sie das Bremspedal sehr schnell
betätigen, wird dies vom Bremsassisten t als Notsituation gedeutet. Er baut
dann innerhalb kürzester Zeit den vollen Bremsdruck auf, um schneller und
effektiver das ABS zu aktivieren und den Bremsweg zu verkürzen.
Verringern Sie den Druck auf das Bremspedal nicht, denn sobald Sie das
Bremspedal loslassen, schaltet sich der Bremsassistent von selbst wieder
aus.
ACHTUNG!
•
Das Unfallrisiko erhöht sich, wenn Sie zu schnell fahren, zu dicht
auffahren oder die Fahrbahn glatt oder nass ist. Das erhöhte Unfallrisiko
kann auch durch den Bremsassistenten nicht verringert werden.
•
Der Bremsassistent kann die physikalisch vorgegebenen Grenzen nicht
überwinden, eine glatte oder nasse Fahrbahn ist auch mit Bremsassistent
gefährlich! Passen Sie immer Ihre Geschwindigkeit den Straßen- und
Verkehrsverhältnissen an. Die durch ABS erhöhte Sicherheit sollte nicht zu
riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.
Cordoba alemany Seite 149 Freitag, 7. Oktober 2005 11:07 11

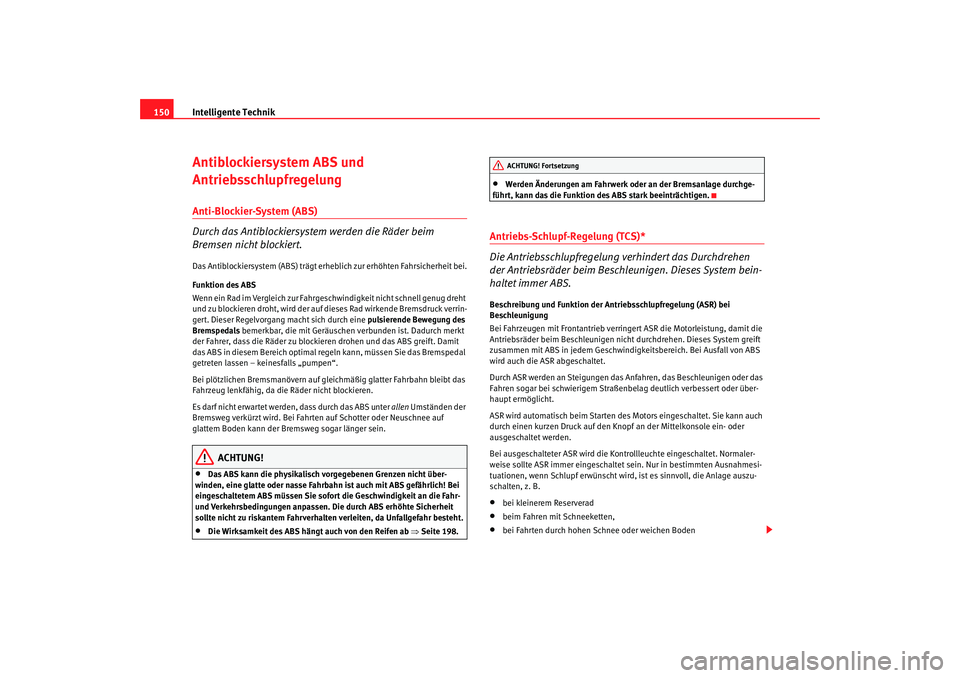

Intelligente Technik
150Antiblockiersystem ABS und
AntriebsschlupfregelungAnti-Blockier-System (ABS)
Durch das Antiblockiersystem werden die Räder beim
Bremsen nicht blockiert.Das Antiblockiersystem (ABS) trägt erheblich zur erhöhten Fahrsicherheit bei.
Funktion des ABS
Wenn ein Rad im Vergleich zur Fahrgeschwindigkeit nicht schnell genug dreht
und zu blockieren droht, wird der auf dieses Rad wirkende Bremsdruck verrin-
gert. Dieser Regelvorgang macht sich durch eine pulsierende Bewegung des
Bremspedals bemerkbar, die mit Geräuschen verbunden ist. Dadurch merkt
der Fahrer, dass die Räder zu blockieren drohen und das ABS greift. Damit
das ABS in diesem Bereich optimal regeln kann, müssen Sie das Bremspedal
getreten lassen – keinesfalls „pumpen“.
Bei plötzlichen Bremsmanövern auf glei chmäßig glatter Fahrbahn bleibt das
Fahrzeug lenkfähig, da die Räder nicht blockieren.
Es darf nicht erwartet werden, dass durch das ABS unter allen Umständen der
Bremsweg verkürzt wird. Bei Fahrte n auf Schotter oder Neuschnee auf
glattem Boden kann der Bremsweg sogar länger sein.
ACHTUNG!
•
Das ABS kann die physikalisch vorgegebenen Grenzen nicht über-
winden, eine glatte oder nasse Fahrbahn ist auch mit ABS gefährlich! Bei
eingeschaltetem ABS müssen Sie sofort die Geschwindigkeit an die Fahr-
und Verkehrsbedingungen anpassen. Die durch ABS erhöhte Sicherheit
sollte nicht zu riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.
•
Die Wirksamkeit des ABS hängt auch von den Reifen ab ⇒Seite 198.
•
Werden Änderungen am Fahrwerk oder an der Bremsanlage durchge-
führt, kann das die Funktion des ABS stark beeinträchtigen.
Antriebs-Schlupf-Regelung (TCS)*
Die Antriebsschlupfregelung verhindert das Durchdrehen
der Antriebsräder beim Beschleunigen. Dieses System bein-
haltet immer ABS.Beschreibung und Funktion der Antriebsschlupfregelung (ASR) bei
Beschleunigung
Bei Fahrzeugen mit Frontantrieb verringert ASR die Mo torleistung, damit die
Antriebsräder beim Beschleunigen nicht durchdrehen. Dieses System greift
zusammen mit ABS in jedem Geschwindi gkeitsbereich. Bei Ausfall von ABS
wird auch die ASR abgeschaltet.
Durch ASR werden an Steigungen das Anfahren, das Beschleunigen oder das
Fahren sogar bei schwierigem Straßenbelag deutlich verbessert oder über-
haupt ermöglicht.
ASR wird automatisch beim Starten des Motors eingeschaltet. Sie kann auch
durch einen kurzen Druck auf den Knopf an der Mittelkonsole ein- oder
ausgeschaltet werden.
Bei ausgeschalteter ASR wird die Kontrollleuchte eingeschaltet. Normaler-
weise sollte ASR immer eingeschaltet sein. Nur in bestimmten Ausnahmesi-
tuationen, wenn Schlupf erwünscht wird, ist es sinnvoll, die Anlage auszu-
schalten, z. B.•
bei kleinerem Reserverad
•
beim Fahren mit Schneeketten,
•
bei Fahrten durch hohen Schnee oder weichen BodenACHTUNG! Fortsetzung
Cordoba alemany Seite 150 Freitag, 7. Oktober 2005 11:07 11

Intelligente Technik151
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

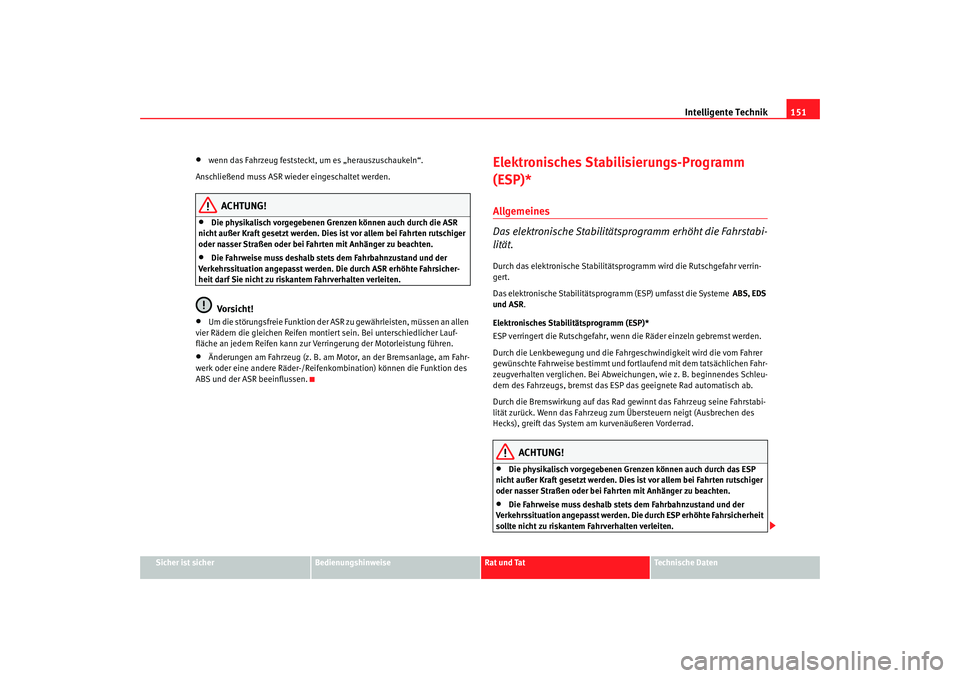

• wenn das Fahr zeug feststeckt, um es „hera
uszuschaukeln“.
Ansc

hließend muss ASR wieder eingeschaltet werden.
ACHTUNG!
•
Die physikalisch vorgegebenen Grenzen können auch durch die ASR
nicht außer Kraft gesetzt werden. Dies ist vor allem bei Fahrten rutschiger
oder nasser Straßen oder bei Fahrten mit Anhänger zu beachten.
•
Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ASR erhöhte Fahrsicher-
heit darf Sie nicht zu riskantem Fahrverhalten verleiten.Vorsicht!
•
Um die störungsfreie Funktion der ASR zu gewährleisten, müssen an allen
vier Rädern die gleichen Reifen montiert sein. Bei unterschiedlicher Lauf-
fläche an jedem Reifen kann zur Verringerung der Motorleistung führen.
•
Änderungen am Fahrzeug (z. B. am Moto r, an der Bremsanlage, am Fahr-
werk oder eine andere Räder-/Reife nkombination) können die Funktion des
ABS und der ASR beeinflussen.
Elektronisches Stabilisierungs-Programm
(ESP)*Allgemeines
Das elektronische Stabilitätsprogramm erhöht die Fahrstabi-
lität.Durch das elektronische Stabilitätspr ogramm wird die Rutschgefahr verrin-
gert.
Das elektronische Stabilitätsprogramm (ESP) umfasst die Systeme ABS, EDS
und ASR .
Elektronisches Stabilitätsprogramm (ESP)*
ESP verringert die Rutschgefahr, we nn die Räder einzeln gebremst werden.
Durch die Lenkbewegung und die Fahrgeschwindigkeit wird die vom Fahrer
gewünschte Fahrweise bestimmt und fortlaufend mit dem tatsächlichen Fahr-
zeugverhalten verglichen. Bei Abweichungen, wie z. B. beginnendes Schleu-
dern des Fahrzeugs, bremst das ESP das geeignete Rad automatisch ab.
Durch die Bremswirkung auf das Rad gewinnt das Fahrzeug seine Fahrstabi-
lität zurück. Wenn das Fahrzeug zum Übersteuern neigt (Ausbrechen des
Hecks), greift das System am kurvenäußeren Vorderrad.
ACHTUNG!
•
Die physikalisch vorgegebenen Grenzen können auch durch das ESP
nicht außer Kraft gesetzt werden. Dies ist vor allem bei Fahrten rutschiger
oder nasser Straßen oder bei Fahrten mit Anhänger zu beachten.
•
Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ESP erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.
Cordoba alemany Seite 151 Freitag, 7. Oktober 2005 11:07 11

Intelligente Technik
152

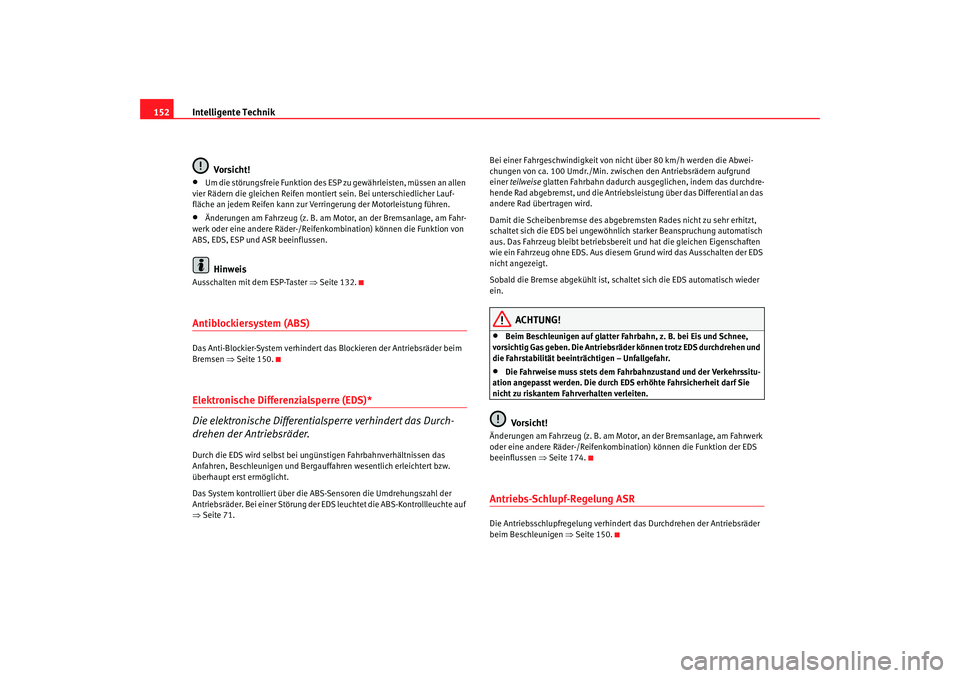

Vorsicht!•
Um die störungsfreie Funktion des ESP zu gewährleisten, müssen an allen
vier Rädern die gleichen Reifen montiert sein. Bei unterschiedlicher Lauf-
fläche an jedem Reifen kann zur Verringerung der Motorleistung führen.
•
Änderungen am Fahrzeug (z. B. am Motor, an der Bremsanlage, am Fahr-
werk oder eine andere Räder-/Reife nkombination) können die Funktion von
ABS, EDS, ESP und ASR beeinflussen.Hinweis
Ausschalten mit dem ESP-Taster ⇒ Seite 132.Antiblockiersystem (ABS)Das Anti-Blockier-System verhindert das Blockieren der Antriebsräder beim
Bremsen ⇒ Seite 150.Elektronische Differenzialsperre (EDS)*
Die elektronische Differentialsperre verhindert das Durch-
drehen der Antriebsräder.Durch die EDS wird selbst bei ungünstigen Fahrbahnverhältnissen das
Anfahren, Beschleunigen und Bergauffahren wesentlich erleichtert bzw.
überhaupt erst ermöglicht.
Das System kontrolliert über die ABS-Sensoren die Umdrehungszahl der
Antriebsräder. Bei einer Störung der ED S leuchtet die ABS-Kontrollleuchte auf
⇒ Seite 71. Bei einer Fahrgeschwindigkeit von nicht über 80 km/h werden die Abwei-
chungen von ca. 100 Umdr./Min. zwischen den Antriebsrädern aufgrund
einer
teilweise glatten Fahrbahn dadurch ausgeglichen, indem das durchdre-
hende Rad abgebremst, und die Antriebsleistung über das Differential an das
andere Rad übertragen wird.
Damit die Scheibenbremse des abgebremsten Rades nicht zu sehr erhitzt,
schaltet sich die EDS bei ungewöhnlich starker Beanspruchung automatisch
aus. Das Fahrzeug bleibt betriebsbereit und hat die gleichen Eigenschaften
wie ein Fahrzeug ohne EDS. Aus diesem Grund wird das Ausschalten der EDS
nicht angezeigt.
Sobald die Bremse abgekühlt ist, schaltet sich die EDS automatisch wieder
ein.
ACHTUNG!
•
Beim Beschleunigen auf glatter Fahrbahn, z. B. bei Eis und Schnee,
vorsichtig Gas geben. Die Antriebsräder können trotz EDS durchdrehen und
die Fahrstabilität beeinträchtigen – Unfallgefahr.
•
Die Fahrweise muss stets dem Fahrbahnzustand und der Verkehrssitu-
ation angepasst werden. Die durch EDS erhöhte Fahrsicherheit darf Sie
nicht zu riskantem Fahrverhalten verleiten.Vorsicht!
Änderungen am Fahrzeug (z. B. am Motor, an der Bremsanlage, am Fahrwerk
oder eine andere Räder-/Reifenkombi nation) können die Funktion der EDS
beeinflussen ⇒ Seite 174.Antriebs-Schlupf-Regelung ASRDie Antriebsschlupfregelung verhindert das Durchdrehen der Antriebsräder
beim Beschleunigen ⇒ Seite 150.
Cordoba alemany Seite 152 Freitag, 7. Oktober 2005 11:07 11

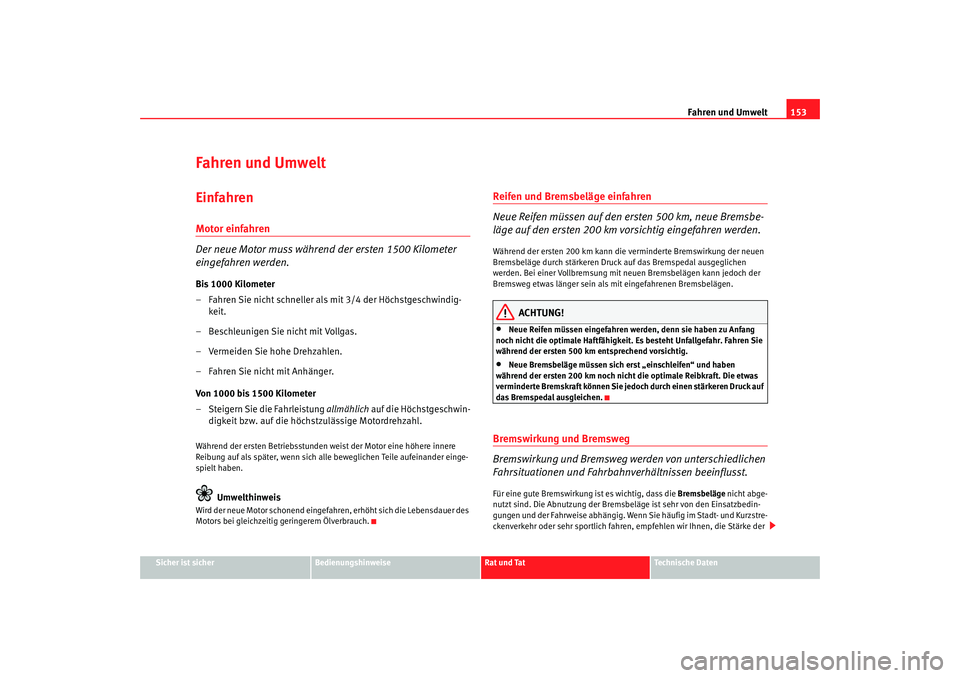

Fahren und Umwelt153
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Fahren und UmweltEinfahrenMotor einfahren
Der neue Motor muss während der ersten 1500 Kilometer
eingefahren werden.Bis 1000 Kilometer
– Fahren Sie nicht schneller als mit 3/4 der Höchstgeschwindig-
keit.
– Beschleunigen Sie nicht mit Vollgas.
– Vermeiden Sie hohe Drehzahlen.
– Fahren Sie nicht mit Anhänger.
Von 1000 bis 1500 Kilometer
– Steigern Sie die Fahrleistung allmählich auf die Höchstgeschwin-
digkeit bzw. auf die höchstzulässige Motordrehzahl.Während der ersten Betriebsstunden we ist der Motor eine höhere innere
Reibung auf als später, wenn sich alle beweglichen Teile aufeinander einge-
spielt haben.
Umwelthinweis
Wird der neue Motor schonend eingefahr en, erhöht sich die Lebensdauer des
Motors bei gleichzeitig geringerem Ölverbrauch.
Reifen und Bremsbeläge einfahren
Neue Reifen müssen auf den ersten 500 km, neue Bremsbe-
läge auf den ersten 200 km vorsichtig eingefahren werden.Während der ersten 200 km kann die verminderte Bremswirkung der neuen
Bremsbeläge durch stärkeren Druck auf das Bremspedal ausgeglichen
werden. Bei einer Vollbremsung mit neuen Bremsbelägen kann jedoch der
Bremsweg etwas länger sein als mit eingefahrenen Bremsbelägen.
ACHTUNG!
•
Neue Reifen müssen eingefahren werden, denn sie haben zu Anfang
noch nicht die optimale Haftfähigkeit. Es besteht Unfallgefahr. Fahren Sie
während der ersten 500 km entsprechend vorsichtig.
•
Neue Bremsbeläge müssen sich erst „einschleifen“ und haben
während der ersten 200 km noch nicht die optimale Reibkraft. Die etwas
verminderte Bremskraft können Sie jedoch durch einen stärkeren Druck auf
das Bremspedal ausgleichen.
Bremswirkung und Bremsweg
Bremswirkung und Bremsweg werden von unterschiedlichen
Fahrsituationen und Fahrbah nverhältnissen beeinflusst.Für eine gute Bremswirkung ist es wichtig, dass die Bremsbeläge nicht abge-
nutzt sind. Die Abnutzung der Bremsbel äge ist sehr von den Einsatzbedin-
gungen und der Fahrweise abhängig. Wenn Sie häufig im Stadt- und Kurzstre-
ckenverkehr oder sehr sportlich fahren, empfehlen wir Ihnen, die Stärke der
Cordoba alemany Seite 153 Freitag, 7. Oktober 2005 11:07 11

Fahren und Umwelt

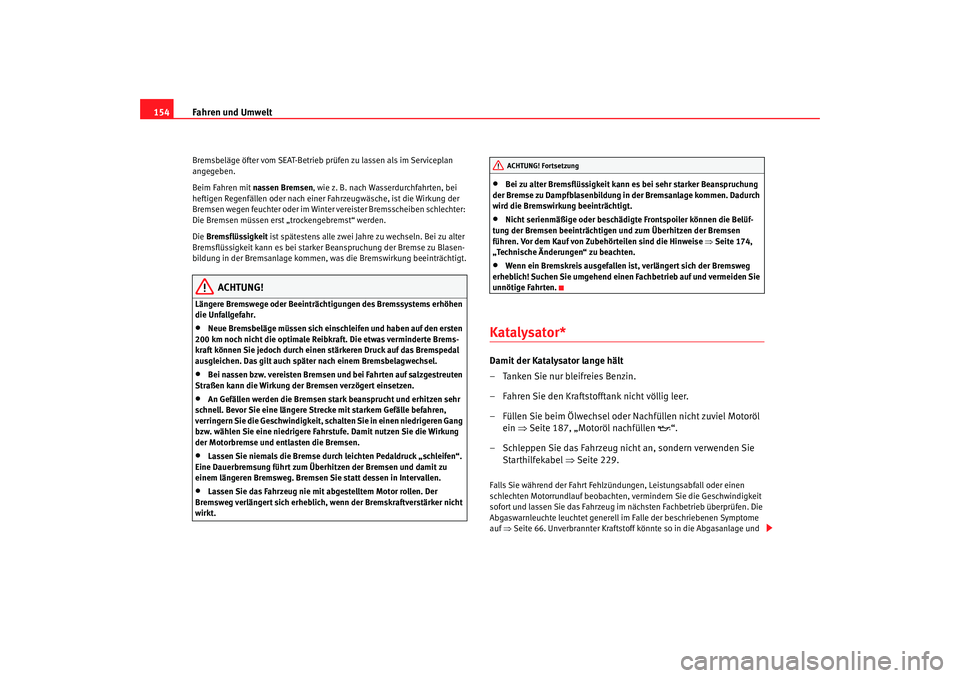

154Bremsbeläge öfter vom SEAT-Betrieb prüfen zu lassen als im Serviceplan
angegeben.
Beim Fahren mit nassen Bremsen, wie z. B. nach Wasserdurchfahrten, bei
heftigen Regenfällen oder nach eine r Fahrzeugwäsche, ist die Wirkung der
Bremsen wegen feuchter oder im Winter vereister Bremsscheiben schlechter:
Die Bremsen müssen erst „trockengebremst“ werden.
Die Bremsflüssigkeit ist spätestens alle zwei Jahre zu wechseln. Bei zu alter
Bremsflüssigkeit kann es bei starker Beanspruchung der Bremse zu Blasen-
bildung in der Bremsanlage kommen, was die Bremswirkung beeinträchtigt.
ACHTUNG!
Längere Bremswege oder Beeinträchtigungen des Bremssystems erhöhen
die Unfallgefahr.•
Neue Bremsbeläge müssen sich einschleifen und haben auf den ersten
200 km noch nicht die optimale Reibkraft. Die etwas verminderte Brems-
kraft können Sie jedoch durch einen stärkeren Druck auf das Bremspedal
ausgleichen. Das gilt auch später nach einem Bremsbelagwechsel.
•
Bei nassen bzw. vereisten Bremsen und bei Fahrten auf salzgestreuten
Straßen kann die Wirkung der Bremsen verzögert einsetzen.
•
An Gefällen werden die Bremsen stark beansprucht und erhitzen sehr
schnell. Bevor Sie eine längere Strecke mit starkem Gefälle befahren,
verringern Sie die Geschwindigkeit, schalten Sie in einen niedrigeren Gang
bzw. wählen Sie eine niedrigere Fahrstufe. Damit nutzen Sie die Wirkung
der Motorbremse und entlasten die Bremsen.
•
Lassen Sie niemals die Bremse durch leichten Pedaldruck „schleifen“.
Eine Dauerbremsung führt zum Überhitzen der Bremsen und damit zu
einem längeren Bremsweg. Bremsen Sie statt dessen in Intervallen.
•
Lassen Sie das Fahrzeug nie mit abgestelltem Motor rollen. Der
Bremsweg verlängert sich erheblich, wenn der Bremskraftverstärker nicht
wirkt.
•
Bei zu alter Bremsflüssigkeit kann es bei sehr starker Beanspruchung
der Bremse zu Dampfblasenbildung in der Bremsanlage kommen. Dadurch
wird die Bremswirkung beeinträchtigt.
•
Nicht serienmäßige oder beschädigte Frontspoiler können die Belüf-
tung der Bremsen beeinträchtigen und zum Überhitzen der Bremsen
führen. Vor dem Kauf von Zubehörteilen sind die Hinweise ⇒Seite 174,
„Technische Änderungen“ zu beachten.
•
Wenn ein Bremskreis ausgefallen ist, verlängert sich der Bremsweg
erheblich! Suchen Sie umgehend einen Fachbetrieb auf und vermeiden Sie
unnötige Fahrten.
Katalysator*Damit der Katalysator lange hält
– Tanken Sie nur bleifreies Benzin.
– Fahren Sie den Kraftstofftank nicht völlig leer.
– Füllen Sie beim Ölwechsel oder Nachfüllen nicht zuviel Motoröl ein ⇒Seite 187, „Motoröl nachfüllen “.
– Schleppen Sie das Fahrzeug nicht an, sondern verwenden Sie Starthilfekabel ⇒Seite 229.Falls Sie während der Fahrt Fehlzündungen, Leistungsabfall oder einen
schlechten Motorrundlauf beobachten , vermindern Sie die Geschwindigkeit
sofort und lassen Sie das Fahrzeug im nächsten Fachbetrieb überprüfen. Die
Abgaswarnleuchte leuchtet generell im Falle der beschriebenen Symptome
auf ⇒Seite 66. Unverbrannter Kraftstoff könnte so in die Abgasanlage und
ACHTUNG! Fortsetzung
Cordoba alemany Seite 154 Freitag, 7. Oktober 2005 11:07 11

Fahren und Umwelt155
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

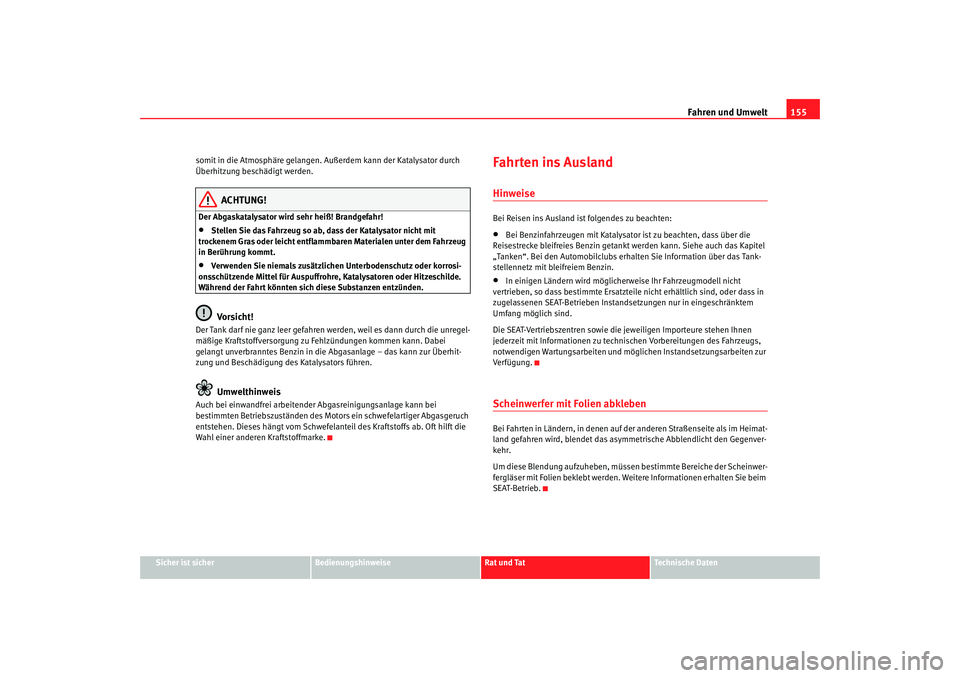

somit in die Atmosphäre gelangen.
Außerdem kann der Katalysator durch
Überhitzung beschädigt werden.
ACHTUNG!
Der Abgaskatalysator wird sehr heiß! Brandgefahr!•
Stellen Sie das Fahrzeug so ab, dass der Katalysator nicht mit
trockenem Gras oder leicht entflammbaren Materialen unter dem Fahrzeug
in Berührung kommt.
•
Verwenden Sie niemals zusätzlichen Unterbodenschutz oder korrosi-
onsschützende Mittel für Auspuffrohre, Katalysatoren oder Hitzeschilde.
Während der Fahrt könnten sich diese Substanzen entzünden.Vorsicht!
Der Tank darf nie ganz leer gefahren werden, weil es dann durch die unregel-
mäßige Kraftstoffversorgung zu Fehlzündungen kommen kann. Dabei
gelangt unverbranntes Benzin in die Abgasanlage – das kann zur Überhit-
zung und Beschädigung des Katalysators führen.
Umwelthinweis
Auch bei einwandfrei arbeitender Abgasreinigungsanlage kann bei
bestimmten Betriebszuständen des Motors ein schwefelartiger Abgasgeruch
entstehen. Dieses hängt vom Schwefelanteil des Kraftstoffs ab. Oft hilft die
Wahl einer anderen Kraftstoffmarke.
Fahrten ins AuslandHinweiseBei Reisen ins Ausland ist folgendes zu beachten:•
Bei Benzinfahrzeugen mit Katalysator ist zu beachten, dass über die
Reisestrecke bleifreies Benzin getankt werden kann. Siehe auch das Kapitel
„Tanken“. Bei den Automobilclubs erhalten Sie Information über das Tank-
stellennetz mit bleifreiem Benzin.
•
In einigen Ländern wird mögliche rweise Ihr Fahrzeugmodell nicht
vertrieben, so dass bestimmte Ersatzteile nicht erhältlich sind, oder dass in
zugelassenen SEAT-Betrieben Instandsetzungen nur in eingeschränktem
Umfang möglich sind.
Die SEAT-Vertriebszentren sowie die jeweiligen Importeure stehen Ihnen
jederzeit mit Informatione n zu technischen Vorbereitungen des Fahrzeugs,
notwendigen Wartungsarbeiten und möglichen Instandsetzungsarbeiten zur
Verfügung.
Scheinwerfer mit Folien abklebenBei Fahrten in Ländern, in denen auf der anderen Straßenseite als im Heimat-
land gefahren wird, blendet das asymmetrische Abblendlicht den Gegenver-
kehr.
Um diese Blendung aufzuheben, müssen bestimmte Bereiche der Scheinwer-
fergläser mit Folien beklebt werden. Weit ere Informationen erhalten Sie beim
SEAT-Betrieb.
Cordoba alemany Seite 155 Freitag, 7. Oktober 2005 11:07 11

Fahren und Umwelt

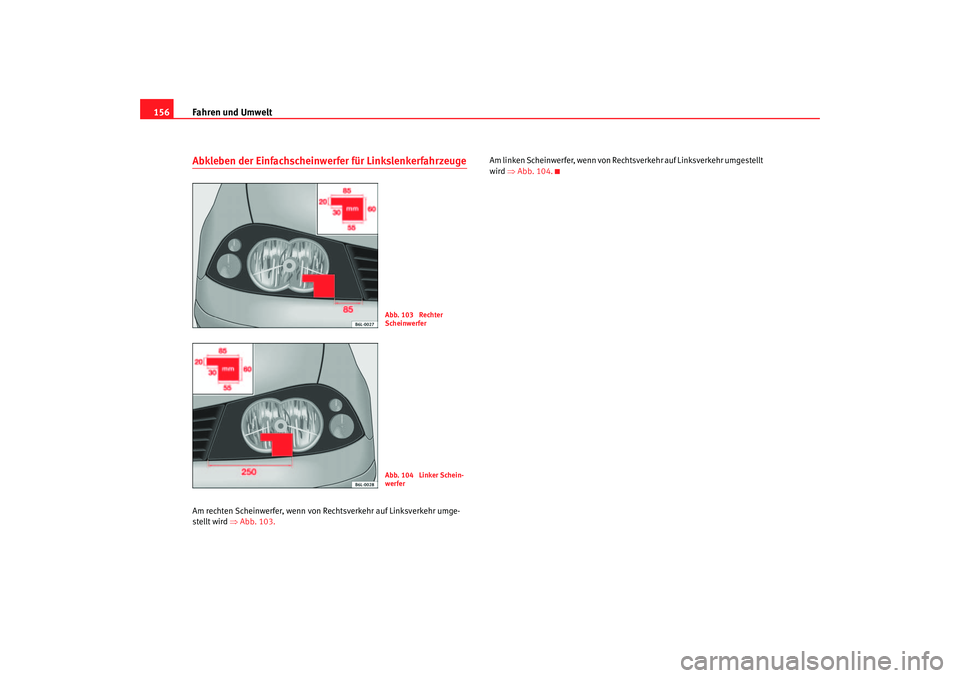

156Abkleben der Einfachscheinwerfer für LinkslenkerfahrzeugeAm rechten Scheinwerfer, wenn von Rechtsverkehr auf Linksverkehr umge-
ste llt w ird ⇒ Abb . 103. A
m linken Scheinwerfer, wenn von Rechtsverkehr auf Linksverkehr umgestellt
wird ⇒ Abb. 104.
Abb. 103 Rechter
ScheinwerferAbb. 104 Linker Schein-
werfer
Cordoba alemany Seite 156 Freitag, 7. Oktober 2005 11:07 11

Fahren und Umwelt157
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

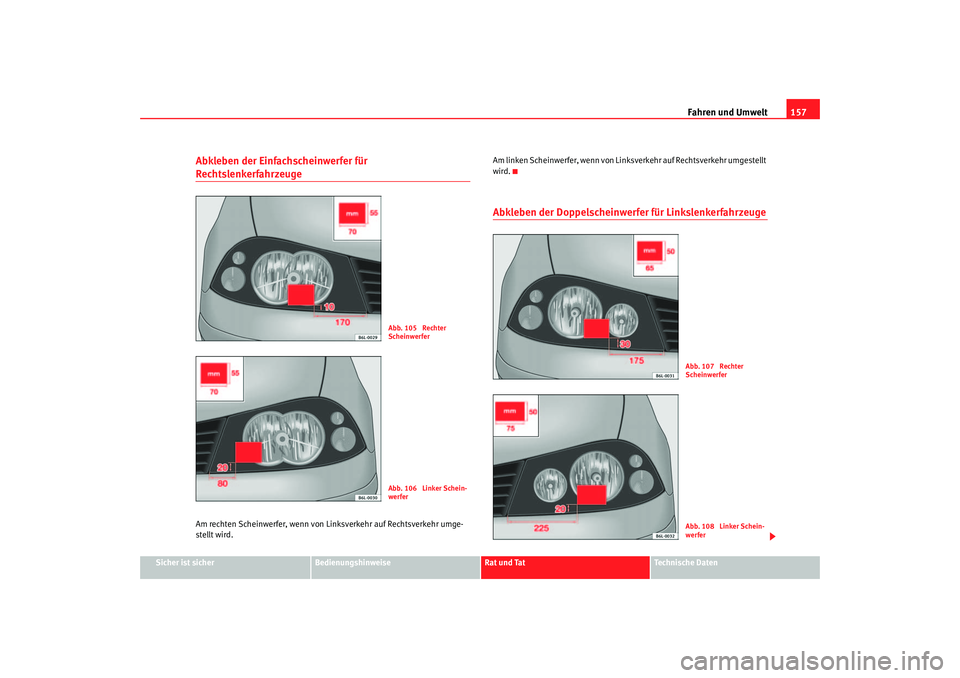

Abkleben der Einfachscheinwerfer für RechtslenkerfahrzeugeAm rechten Scheinwerfer, wenn von Li nksverkehr auf Rechtsverkehr umge-
stellt wird. Am linken Scheinwerfer, wenn von Link
sverkehr auf Rechtsverkehr umgestellt
wird.
Abkleben der Doppelscheinwerfer für Linkslenkerfahrzeuge
Abb. 105 Rechter
ScheinwerferAbb. 106 Linker Schein-
werfer
Abb. 107 Rechter
ScheinwerferAbb. 108 Linker Schein-
werfer
Cordoba alemany Seite 157 Freitag, 7. Oktober 2005 11:07 11

Fahren und Umwelt

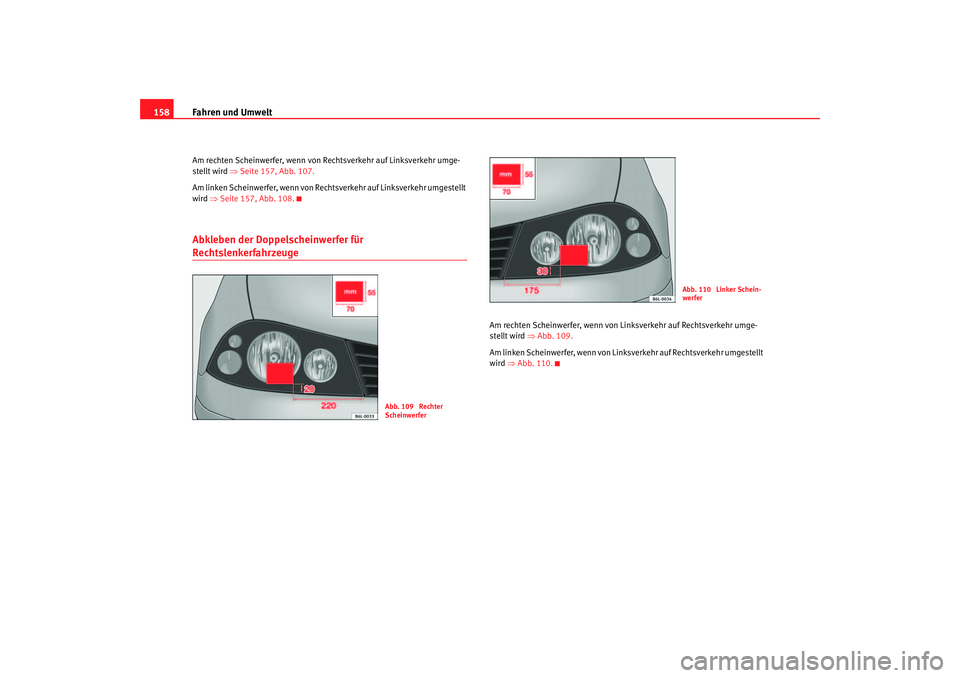

158Am rechten Scheinwerfer, wenn von Rechtsverkehr auf Linksverkehr umge-
stellt wird ⇒ Seite 157, Abb. 107.
Am linken Scheinwerfer, wenn von Rech tsverkehr auf Linksverkehr umgestellt
wird ⇒ Seite 157, Abb. 108.Abkleben der Doppelscheinwerfer für Rechtslenkerfahrzeuge
Am rechten Scheinwerfer, wenn von Linksverkehr auf Rechtsverkehr umge-
stellt wird ⇒ Abb. 109.
Am linken Scheinwerfer, wenn von Link sverkehr auf Rechtsverkehr umgestellt
wird ⇒ Abb. 110.
Abb. 109 Rechter
Scheinwerfer
Abb. 110 Linker Schein-
werfer
Cordoba alemany Seite 158 Freitag, 7. Oktober 2005 11:07 11
