Seat Leon 5D 2014 Betriebsanleitung (in German)

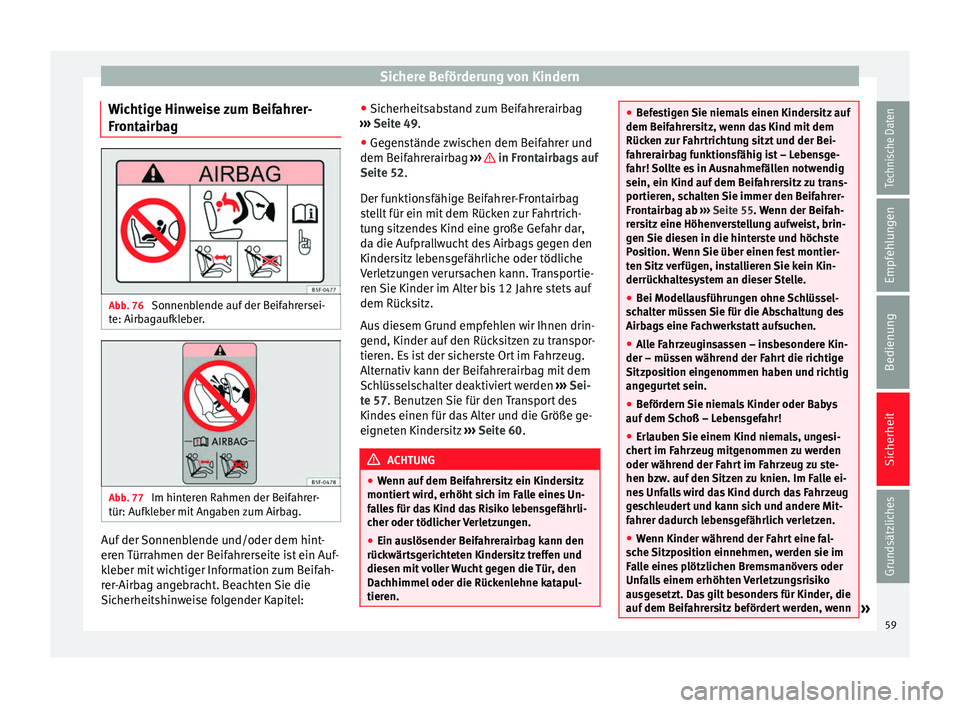

Sichere Beförderung von Kindern
Wichtige Hinweise zum Beifahrer-
Frontairbag Abb. 76
Sonnenblende auf der Beifahrersei-
te: Airbagaufkleber. Abb. 77
Im hinteren Rahmen der Beifahrer-
tür: Aufkleber mit Angaben zum Airbag. Auf der Sonnenblende und/oder dem hint-
eren Türrahmen der Beifahrerseite ist ein Auf-
kleber mit wichtiger Information zum Beifah-
rer-Airbag angebracht. Beachten Sie die
Sicherheitshinweise folgender Kapitel: ●
Sicherheitsabstand zum Beifahrerairbag
››› Seite 49 .
● Ge g
enstände zwischen dem Beifahrer und
dem Beifahrerairbag ››› in Frontairbags auf
Seite 52 .
D er f

unktionsfähige Beifahrer-Frontairbag
stellt für ein mit dem Rücken zur Fahrtrich-
tung sitzendes Kind eine große Gefahr dar,
da die Aufprallwucht des Airbags gegen den
Kindersitz lebensgefährliche oder tödliche
Verletzungen verursachen kann. Transportie-
ren Sie Kinder im Alter bis 12 Jahre stets auf
dem Rücksitz.
Aus diesem Grund empfehlen wir Ihnen drin-
gend, Kinder auf den Rücksitzen zu transpor-
tieren. Es ist der sicherste Ort im Fahrzeug.
Alternativ kann der Beifahrerairbag mit dem
Schlüsselschalter deaktiviert werden ››› Sei-
te 57. Benutzen Sie für den Transport des
Kindes
einen für das Alter und die Größe ge-
eigneten Kindersitz ››› Seite 60. ACHTUNG
● Wenn auf dem Beifahrersitz ein Kindersitz
montiert wird, erhöht sich im Falle eines Un-
falles für das Kind das Risiko lebensgefährli-
cher oder tödlicher Verletzungen.
● Ein auslösender Beifahrerairbag kann den
rückwärtsgerichteten Kindersitz treffen und
diesen mit voller Wucht gegen die Tür, den
Dachhimmel oder die Rückenlehne katapul-
tieren. ●
Befestigen Sie niemals einen Kindersitz auf
dem Beifahrersitz, wenn das Kind mit dem
Rücken zur Fahrtrichtung sitzt und der Bei-
fahrerairbag funktionsfähig ist – Lebensge-
fahr! Sollte es in Ausnahmefällen notwendig
sein, ein Kind auf dem Beifahrersitz zu trans-
portieren, schalten Sie immer den Beifahrer-
Frontairbag ab ››› Seite 55. Wenn der Beifah-
r er

sitz eine Höhenverstellung aufweist, brin-
gen Sie diesen in die hinterste und höchste
Position. Wenn Sie über einen fest montier-
ten Sitz verfügen, installieren Sie kein Kin-
derrückhaltesystem an dieser Stelle.
● Bei Modellausführungen ohne Schlüssel-
schalter müssen Sie für die Abschaltung des
Airbags eine Fachwerkstatt aufsuchen.
● Alle Fahrzeuginsassen – insbesondere Kin-
der – müssen während der Fahrt die richtige
Sitzposition eingenommen haben und richtig
angegurtet sein.
● Befördern Sie niemals Kinder oder Babys
auf dem Schoß – Lebensgefahr!
● Erlauben Sie einem Kind niemals, ungesi-
chert im Fahrzeug mitgenommen zu werden
oder während der Fahrt im Fahrzeug zu ste-
hen bzw. auf den Sitzen zu knien. Im Falle ei-
nes Unfalls wird das Kind durch das Fahrzeug
geschleudert und kann sich und andere Mit-
fahrer dadurch lebensgefährlich verletzen.
● Wenn Kinder während der Fahrt eine fal-
sche Sitzposition einnehmen, werden sie im
Falle eines plötzlichen Bremsmanövers oder
Unfalls einem erhöhten Verletzungsrisiko
ausgesetzt. Das gilt besonders für Kinder, die
auf dem Beifahrersitz befördert werden, wenn » 59

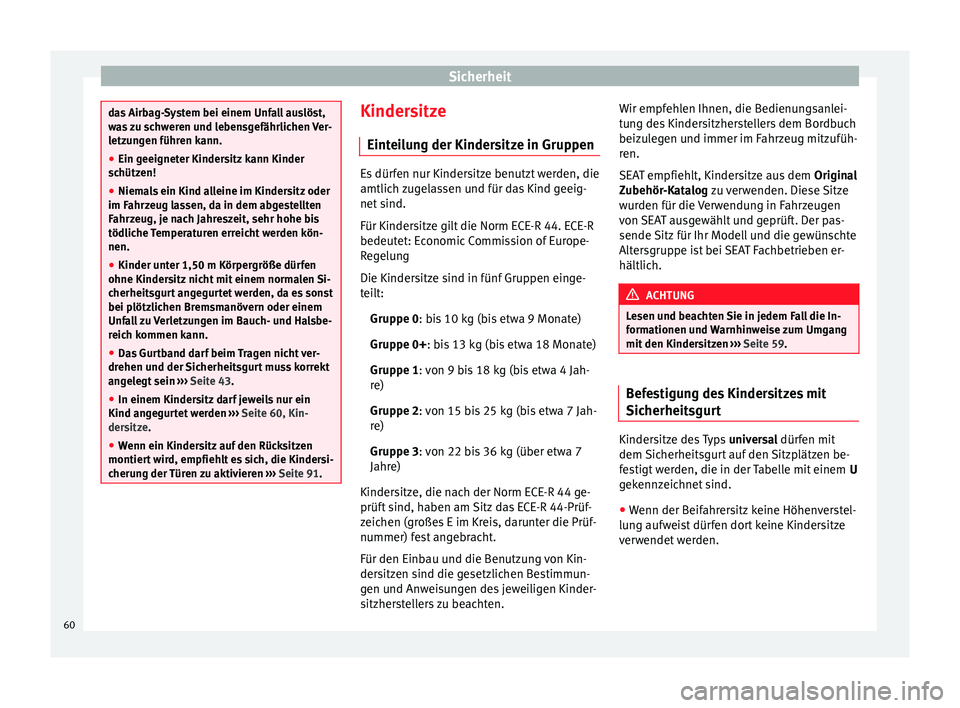

Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Sicherheit
das Airbag-System bei einem Unfall auslöst,
was zu schweren und lebensgefährlichen Ver-
letzungen führen kann.
●
Ein geeigneter Kindersitz kann Kinder
schützen!
● Niemals ein Kind alleine im Kindersitz oder
im Fahrzeug lassen, da in dem abgestellten
Fahrzeug, je nach Jahreszeit, sehr hohe bis
tödliche Temperaturen erreicht werden kön-
nen.
● Kinder unter 1,50 m Körpergröße dürfen
ohne Kindersitz nicht mit einem normalen Si-
cherheitsgurt angegurtet werden, da es sonst
bei plötzlichen Bremsmanövern oder einem
Unfall zu Verletzungen im Bauch- und Halsbe-
reich kommen kann.
● Das Gurtband darf beim Tragen nicht ver-
drehen und der Sicherheitsgurt muss korrekt
angelegt sein ››› Seite 43.
● In einem Kinder s
itz darf jeweils nur ein
Kind angegurtet werden ››› Seite 60, Kin-
dersitze.
● Wenn ein Kinder

sitz auf den Rücksitzen
montiert wird, empfiehlt es sich, die Kindersi-
cherung der Türen zu aktivieren ››› Seite 91. Kindersitze
Einteilung der Kindersitze in Gruppen Es dürfen nur Kindersitze benutzt werden, die
amtlich zugelassen und für das Kind geeig-
net sind.
Für Kindersitze gilt die Norm ECE-R 44. ECE-R
bedeutet: Economic Commission of Europe-
Regelung
Die Kindersitze sind in fünf Gruppen einge-
teilt:
Gruppe 0 : bis 10 kg (bis etwa 9 Monate)
Grup pe 0+
: bis 13 kg (bis etwa 18 Monate)
Gruppe 1
: von 9 bis 18 kg (bis etwa 4 Jah-
re)
Gruppe 2
: von 15 bis 25 kg (bis etwa 7 Jah-
re)
Gruppe 3
: von 22 bis 36 kg (über etwa 7
Jahre)
Kindersitze, die nach der Norm ECE-R 44 ge-
prüft sind, haben am Sitz das ECE-R 44-Prüf-
zeichen (großes E im Kreis, darunter die Prüf-
nummer) fest angebracht.
Für den Einbau und die Benutzung von Kin-
dersitzen sind die gesetzlichen Bestimmun-
gen und Anweisungen des jeweiligen Kinder-
sitzherstellers zu beachten. Wir empfehlen Ihnen, die Bedienungsanlei-
tung des Kindersitzherstellers dem Bordbuch
beizulegen und immer im Fahrzeug mitzufüh-
ren.
SEAT empfiehlt, Kindersitze aus dem
Original
Zubehör-Katalog zu verwenden. Diese Sitze
wur

den für die Verwendung in Fahrzeugen
von SEAT ausgewählt und geprüft. Der pas-
sende Sitz für Ihr Modell und die gewünschte
Altersgruppe ist bei SEAT Fachbetrieben er-
hältlich. ACHTUNG
Lesen und beachten Sie in jedem Fall die In-
formationen und Warnhinweise zum Umgang
mit den Kindersitzen ››› Seite 59. Befestigung des Kindersitzes mit
Sicherheitsgurt
Kindersitze des Typs
universal dürfen mit
dem Sicherheitsgurt auf den Sitzplätzen be-
festigt werden, die in der Tabelle mit einem U
gekennzeichnet sind.
● Wenn der Beifahrersitz keine Höhenverstel-
lung aufweist dürfen dort keine Kindersitze
verwendet werden.
60

Sichere Beförderung von KindernGewichts-
gruppe
Sitzplatz
Beifah-rersitzSeitli- cher
RücksitzMittlerer Rücksitz
Gruppe 0bis 10 kgU*UU
Gruppe 0+ bis 13 kgU*UU
Gruppe I
9 bis 18 kgU*UU
Gruppe II
15 bis 25 kgU*UU
Gruppe III
22 bis 36 kgU*UU Geeignet für universale Rückhaltesyste-
me zum Einsatz in dieser Gewichtsgrup-
pe.
Nur kompatibel mit Modellen mit höhen-
verstellbarem Sitz. Den Sitz auf die hin-
terste und oberste Position stellen.
ACHTUNG
● Kinder müssen während der Fahrt mit ei-
nem dem Alter, dem Körpergewicht und der
Körpergröße entsprechenden Rückhaltesys-
tem im Fahrzeug gesichert sein.
● Lesen und beachten Sie in jedem Fall die In-
formationen und Warnhinweise zum Umgang
mit den Kindersitzen ››› Seite 59. U:
*:
Befestigung eines Kindersitzes mit „ISOFIX“ und Top Tether* Die Kindersitze können schnell, einfach und
sicher mit dem „ISOFIX“ oder Top Tether*-
System auf den äußeren Rücksitzen befestigt
werden.
Zwei „ISOFIX“-Halteösen sind jeweils an den
beiden äußeren Rücksitzen vorhanden. Bei
bestimmten Fahrzeugen sind die Halteösen
am Sitzgerüst, bei anderen am Ladeboden
befestigt. Die „ISOFIX“ Halteösen sind zwi-
schen der Lehne und der Rücksitzbank er-
reichbar. Die Top Tether* Halteösen befinden
sich im hinteren Bereich der Rücksitzlehnen
(hinter den Rücksitzlehnen oder im Gepäck-
raumbereich).
Zur Kompatibilität der ISOFIX-Systeme im
Fahrzeug siehe die nachstehende Tabelle.
● Das zulässige Körpergewicht des Kindes
oder Informationen bezüglich der Größe A bis
F
finden Sie auf dem Aufkleber eines homolo-
giereten Kindersitzes “ universal” oder “halb-
universal
”. »
61
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

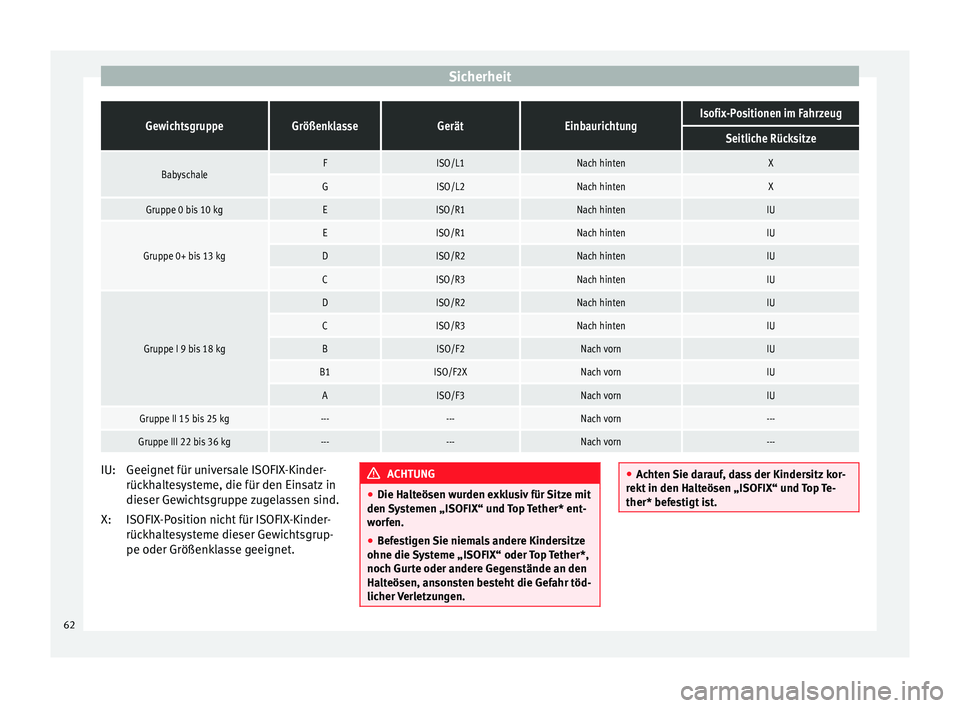

SicherheitGewichtsgruppeGrößenklasseGerätEinbaurichtungIsofix-Positionen im Fahrzeug
Seitliche Rücksitze
BabyschaleFISO/L1Nach hintenX
GISO/L2Nach hintenX
Gruppe 0 bis 10 kgEISO/R1Nach hintenIU
Gruppe 0+ bis 13 kg
EISO/R1Nach hintenIU
DISO/R2Nach hintenIU
CISO/R3Nach hintenIU
Gruppe I 9 bis 18 kg
DISO/R2Nach hintenIU
CISO/R3Nach hintenIU
BISO/F2Nach vornIU
B1ISO/F2XNach vornIU
AISO/F3Nach vornIU
Gruppe II 15 bis 25 kg------Nach vorn---
Gruppe III 22 bis 36 kg------Nach vorn---
Geeignet für universale ISOFIX-Kinder-
rückhaltesysteme, die für den Einsatz in
dieser Gewichtsgruppe zugelassen sind.
ISOFIX-Position nicht für ISOFIX-Kinder-
rückhaltesysteme dieser Gewichtsgrup-
pe oder Größenklasse geeignet.
IU:
X: ACHTUNG
● Die Halteösen wurden exklusiv für Sitze mit
den Systemen „ISOFIX“ und Top Tether* ent-
worfen.
● Befestigen Sie niemals andere Kindersitze
ohne die Systeme „ISOFIX“ oder Top Tether*,
noch Gurte oder andere Gegenstände an den
Halteösen, ansonsten besteht die Gefahr töd-
licher Verletzungen. ●
Achten Sie darauf, dass der Kindersitz kor-
rekt in den Halteösen „ISOFIX“ und Top Te-
ther* befestigt ist. 62

Sichere Beförderung von Kindern

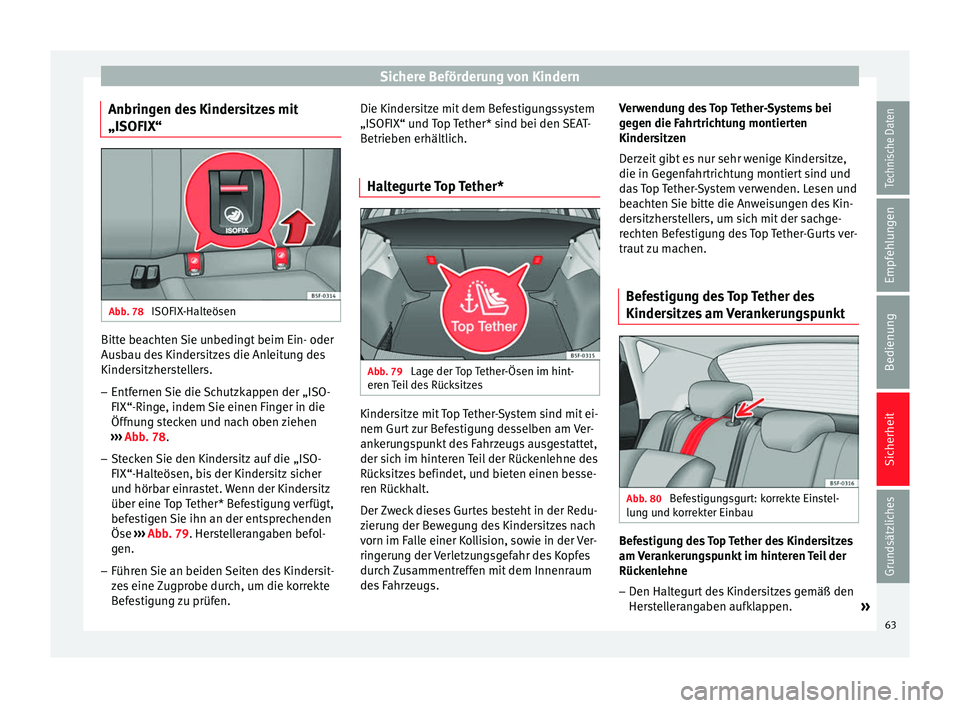

Anbringen des Kindersitzes mit
„ISOFIX“ Abb. 78
ISOFIX-Halteösen Bitte beachten Sie unbedingt beim Ein- oder
Ausbau des Kindersitzes die Anleitung des
Kindersitzherstellers.
– Entfernen Sie die Schutzkappen der „ISO-
FIX“-Ringe, indem Sie einen Finger in die
Öffnung stecken und nach oben ziehen
››› Abb. 78 .
– St ec
ken Sie den Kindersitz auf die „ISO-
FIX“-Halteösen, bis der Kindersitz sicher
und hörbar einrastet. Wenn der Kindersitz
über eine Top Tether* Befestigung verfügt,
befestigen Sie ihn an der entsprechenden
Öse ››› Abb. 79. Herstellerangaben befol-
gen.
– Führ

en Sie an beiden Seiten des Kindersit-
zes eine Zugprobe durch, um die korrekte
Befestigung zu prüfen. Die Kindersitze mit dem Befestigungssystem
„ISOFIX“ und Top Tether* sind bei den SEAT-
Betrieben erhältlich.
Haltegurte Top Tether* Abb. 79
Lage der Top Tether-Ösen im hint-
eren Teil des Rücksitzes Kindersitze mit Top Tether-System sind mit ei-
nem Gurt zur Befestigung desselben am Ver-
ankerungspunkt des Fahrzeugs ausgestattet,
der sich im hinteren Teil der Rückenlehne des
Rücksitzes befindet, und bieten einen besse-
ren Rückhalt.
Der Zweck dieses Gurtes besteht in der Redu-
zierung der Bewegung des Kindersitzes nach
vorn im Falle einer Kollision, sowie in der Ver-
ringerung der Verletzungsgefahr des Kopfes
durch Zusammentreffen mit dem Innenraum
des Fahrzeugs.Verwendung des Top Tether-Systems bei
gegen die Fahrtrichtung montierten
Kindersitzen
Derzeit gibt es nur sehr wenige Kindersitze,
die in Gegenfahrtrichtung montiert sind und
das Top Tether-System verwenden. Lesen und
beachten Sie bitte die Anweisungen des Kin-
dersitzherstellers, um sich mit der sachge-
rechten Befestigung des Top Tether-Gurts ver-
traut zu machen.
Befestigung des Top Tether des
Kindersitzes am Verankerungspunkt Abb. 80
Befestigungsgurt: korrekte Einstel-
lung und korrekter Einbau Befestigung des Top Tether des Kindersitzes
am Verankerungspunkt im hinteren Teil der
Rückenlehne
– Den Haltegurt des Kindersitzes gemäß den
Herstellerangaben aufklappen.
»
63
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Sicherheit
– Den Haltegurt des Top Tether unter der
Kopfstütze des Rücksitzes führen
››› Abb. 80 (hierzu ggf. die Kopfstütze nach
o ben
ziehen).
– Glätten Sie den Haltegurt so, dass der der
Top Tether-Gurt des Kindersitzes richtig an
der Verankerung des hinteren Teils der
Rücklehne befestigt ist ››› Abb. 79 .
– Ziehen Sie den Top-Theter-Gurt fest und be-
folgen Sie die Anweisungen des Herstel-
lers.
Befestigungsgurt lösen
– Lösen Sie die Spannung, indem Sie den
Anweisungen des Herstellers folgen.
– Drücken Sie auf das Schloss und nehmen
Sie den Befestigungsgurt vom Befesti-
gungspunkt ab. ACHTUNG
Ein unsachgemäßer Einbau von Kindersitzen
erhöht das Verletzungsrisiko bei Unfällen.
● Befestigen Sie niemals den Befestigungs-
gurt an einer der Befestigungsösen im Ge-
päckraum.
● Weder an den unteren Verankerungen (ISO-
FIX) noch an den oberen Verankerungen (Top
Tether) dürfen Gepäckstücke oder andere Ge-
genstände befestigt bzw. gesichert werden. 64

Bedienung

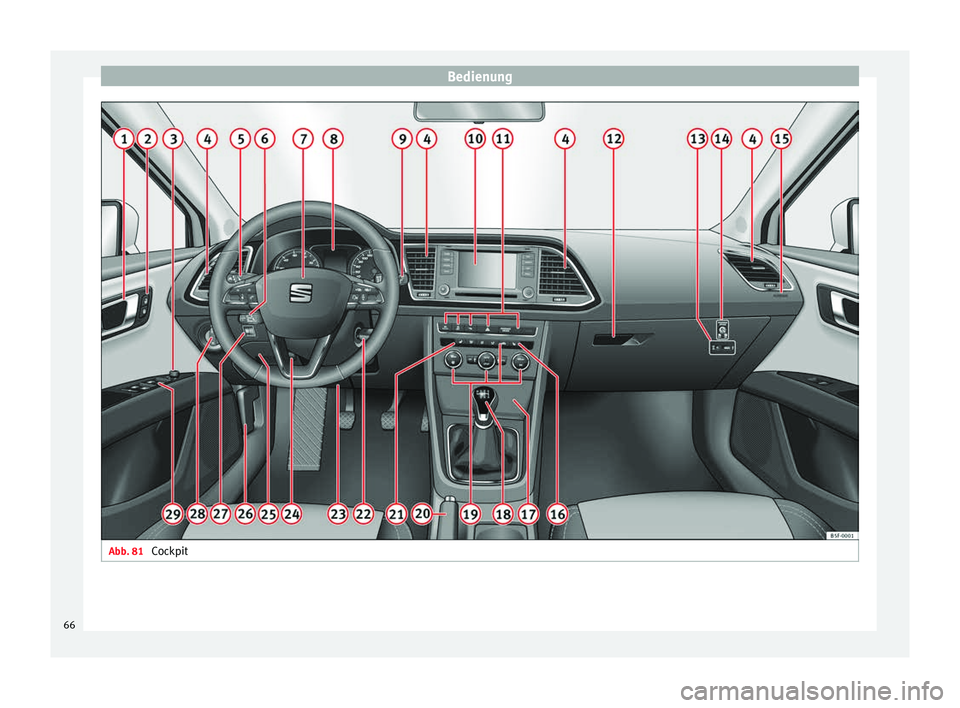

Abb. 81
Cockpit66

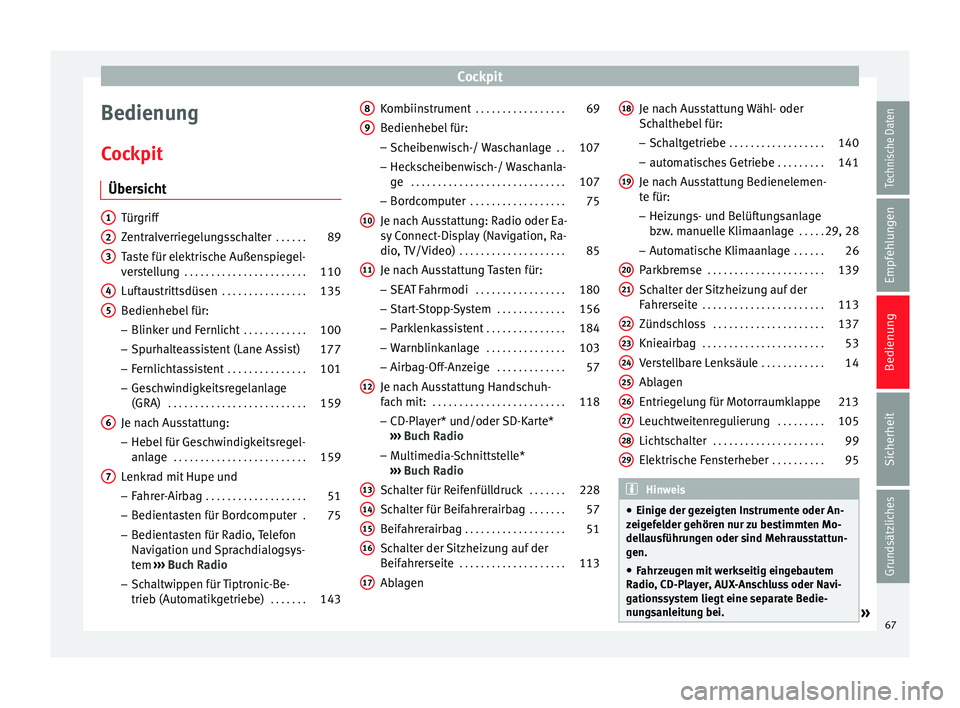

Cockpit
Bedienung
Cockpit Übersicht Türgriff
Zentralverriegelungsschalter
. . . . . .89
Taste für elektrische Außenspiegel-
verstellung . . . . . . . . . . . . . . . . . . . . . . . 110
Luftaustrittsdüsen . . . . . . . . . . . . . . . . 135
Bedienhebel für:
– Blinker und Fernlicht . . . . . . . . . . . .100
– Spurhalteassistent (Lane Assist) 177
– Fernlichtassistent . . . . . . . . . . . . . . . 101
– Geschwindigkeitsregelanlage
(GRA) . . . . . . . . . . . . . . . . . . . . . . . . . . 159
Je nach Ausstattung:
– Hebel für Geschwindigkeitsregel-
anlage . . . . . . . . . . . . . . . . . . . . . . . . . 159
Lenkrad mit Hupe und – Fahrer-Airbag . . . . . . . . . . . . . . . . . . . 51
– Bedientasten für Bordcomputer .75
– Bedientasten für Radio, Telefon
Navigation und Sprachdialogsys-
tem ›››
Buch Radio
– Schaltwippen für Tiptronic-Be-
trieb (Automatikgetriebe) . . . . . . .143
1 2
3
4
5
6
7 Kombiinstrument
. . . . . . . . . . . . . . . . . 69
Bedienhebel für: – Scheibenwisch-/ Waschanlage . .107
– Heckscheibenwisch-/ Waschanla-
ge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
– Bordcomputer . . . . . . . . . . . . . . . . . . 75
Je nach Ausstattung: Radio oder Ea-
sy Connect-Display (Navigation, Ra-
dio, TV/Video) . . . . . . . . . . . . . . . . . . . . 85
Je nach Ausstattung Tasten für:
– SEAT Fahrmodi . . . . . . . . . . . . . . . . . 180
– Start-Stopp-System . . . . . . . . . . . . .156
– Parklenkassistent . . . . . . . . . . . . . . . 184
– Warnblinkanlage . . . . . . . . . . . . . . . 103
– Airbag-Off-Anzeige . . . . . . . . . . . . .57
Je nach Ausstattung Handschuh-
fach mit: . . . . . . . . . . . . . . . . . . . . . . . . . 118
– CD-Player* und/oder SD-Karte*
››› Buch Radio
– Multimedia-Schnittstelle*
››› Buch Radio
Schalter für Reifenfülldruck . . . . . . .228
Schalter für Beifahrerairbag . . . . . . .57
Beifahrerairbag . . . . . . . . . . . . . . . . . . . 51
Schalter der Sitzheizung auf der
Beifahrerseite . . . . . . . . . . . . . . . . . . . . 113
Ablagen
8 9
10
11
12
13
14
15
16
17 Je nach Ausstattung Wähl- oder
Schalthebel für:
– Schaltgetriebe . . . . . . . . . . . . . . . . . . 140
– automatisches Getriebe . . . . . . . . .141
Je nach Ausstattung Bedienelemen-
te für: – Heizungs- und Belüftungsanlage
bzw. manuelle Klimaanlage . . . . .29, 28
– Automatische Klimaanlage . . . . . .26
Parkbremse . . . . . . . . . . . . . . . . . . . . . . 139
Schalter der Sitzheizung auf der
Fahrerseite . . . . . . . . . . . . . . . . . . . . . . . 113
Zündschloss . . . . . . . . . . . . . . . . . . . . . 137
Knieairbag . . . . . . . . . . . . . . . . . . . . . . . 53
Verstellbare Lenksäule . . . . . . . . . . . .14
Ablagen
Entriegelung für Motorraumklappe 213
Leuchtweitenregulierung . . . . . . . . .105
Lichtschalter . . . . . . . . . . . . . . . . . . . . . 99
Elektrische Fensterheber . . . . . . . . . .95 Hinweis
● Einige der gezeigten Instrumente oder An-
zeigefelder gehören nur zu bestimmten Mo-
dellausführungen oder sind Mehrausstattun-
gen.
● Fahrzeugen mit werkseitig eingebautem
Radio, CD-Player, AUX-Anschluss oder Navi-
gationssystem liegt eine separate Bedie-
nungsanleitung bei. » 18
19
20
21
22
23
24
25
26
27
28
29
67Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Bedienung
●

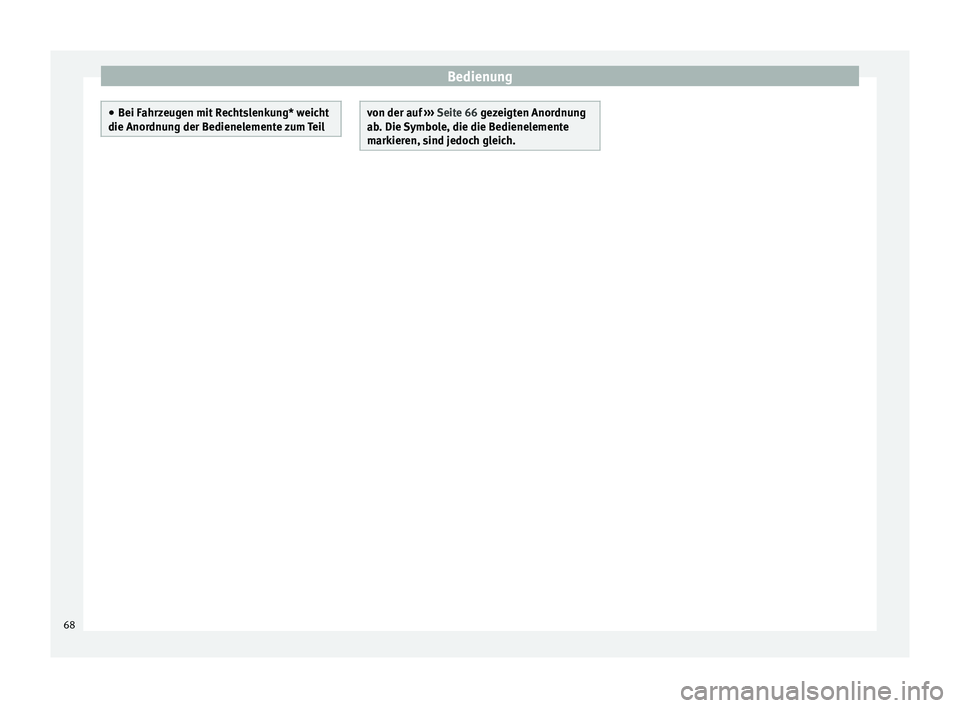

Bei Fahrzeugen mit Rechtslenkung* weicht
die Anordnung der Bedienelemente zum Teil von der auf
››› Seite 66 gezeigten Anordnung
ab . Die
Symbole, die die Bedienelemente
markieren, sind jedoch gleich. 68
