Seat Toledo 2017 Betriebsanleitung (in German)

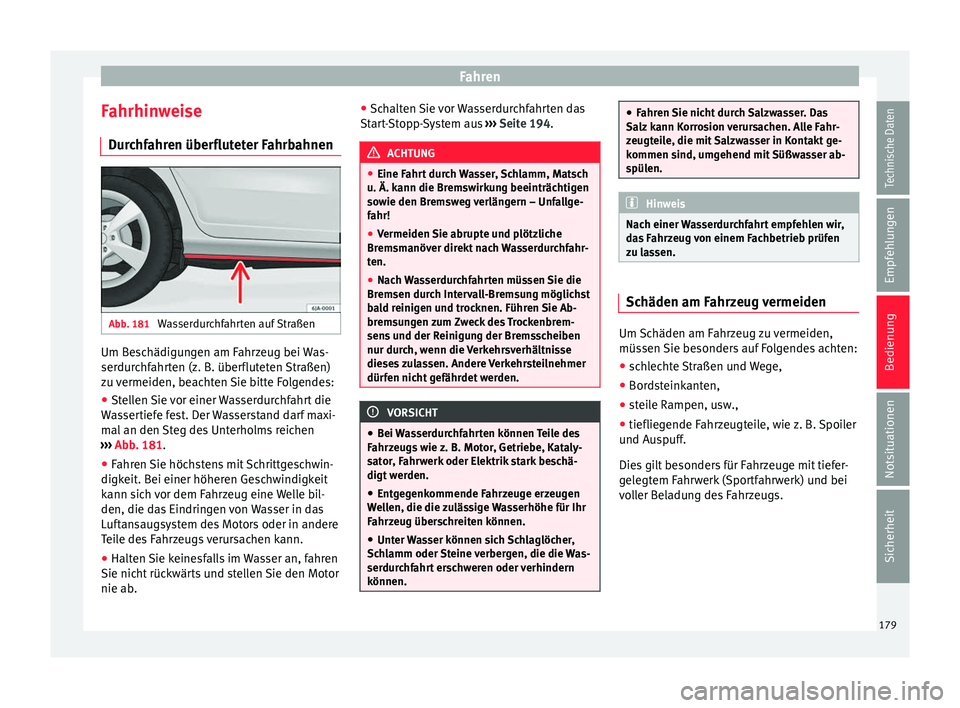

Fahren
Fahrhinweise D ur
c
hfahren überfluteter Fahrbahnen Abb. 181
Wasserdurchfahrten auf Straßen Um Beschädigungen am Fahrzeug bei Was-
ser
dur
c

hfahrten (z. B. überfluteten Straßen)
zu vermeiden, beachten Sie bitte Folgendes:
● Stellen Sie vor einer Wasserdurchfahrt die
Was
sertiefe fest. Der Wasserstand darf maxi-
mal an den Steg des Unterholms reichen
››› Abb. 181.
● Fahren Sie höchstens mit Schrittgeschwin-
digkeit. B
ei einer höheren Geschwindigkeit
kann sich vor dem Fahrzeug eine Welle bil-
den, die das Eindringen von Wasser in das
Luftansaugsystem des Motors oder in andere
Teile des Fahrzeugs verursachen kann.
● Halten Sie keinesfalls im Wasser an, fahren
Sie nicht rüc
kwärts und stellen Sie den Motor
nie ab. ●
Schalt
en Sie vor Wasserdurchfahrten das
Start-Stopp-System aus ››› Seite 194. ACHTUNG
● Eine Fahr t

durch Wasser, Schlamm, Matsch
u. Ä. kann die Bremswirkung beeinträchtigen
sowie den Bremsweg verlängern – Unfallge-
fahr!
● Vermeiden Sie abrupte und plötzliche
Bremsmanöv
er direkt nach Wasserdurchfahr-
ten.
● Nach Wasserdurchfahrten müssen Sie die
Bremsen durc
h Intervall-Bremsung möglichst
bald reinigen und trocknen. Führen Sie Ab-
bremsungen zum Zweck des Trockenbrem-
sens und der Reinigung der Bremsscheiben
nur durch, wenn die Verkehrsverhältnisse
dieses zulassen. Andere Verkehrsteilnehmer
dürfen nicht gefährdet werden. VORSICHT
● Bei W

asserdurchfahrten können Teile des
Fahrzeugs wie z. B. Motor, Getriebe, Kataly-
sator, Fahrwerk oder Elektrik stark beschä-
digt werden.
● Entgegenkommende Fahrzeuge erzeugen
Well
en, die die zulässige Wasserhöhe für Ihr
Fahrzeug überschreiten können.
● Unter Wasser können sich Schlaglöcher,
Schl
amm oder Steine verbergen, die die Was-
serdurchfahrt erschweren oder verhindern
können. ●
Fahr en

Sie nicht durch Salzwasser. Das
Salz kann Korrosion verursachen. Alle Fahr-
zeugteile, die mit Salzwasser in Kontakt ge-
kommen sind, umgehend mit Süßwasser ab-
spülen. Hinweis
Nach einer Wasserdurchfahrt empfehlen wir,
d as

Fahrzeug von einem Fachbetrieb prüfen
zu lassen. Schäden am Fahrzeug vermeiden
Um Schäden am Fahrzeug zu vermeiden,
müs
sen
Sie be

sonders auf Folgendes achten:
● schlechte Straßen und Wege,
● Bordsteinkanten,
● steile Rampen, usw.,
● tiefliegende Fahrzeugteile, wie z. B. Spoiler
und Aus
puff.
Dies gilt besonders für Fahrzeuge mit tiefer-
gelegtem Fahrwerk (Sportfahrwerk) und bei
voller Beladung des Fahrzeugs. 179
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

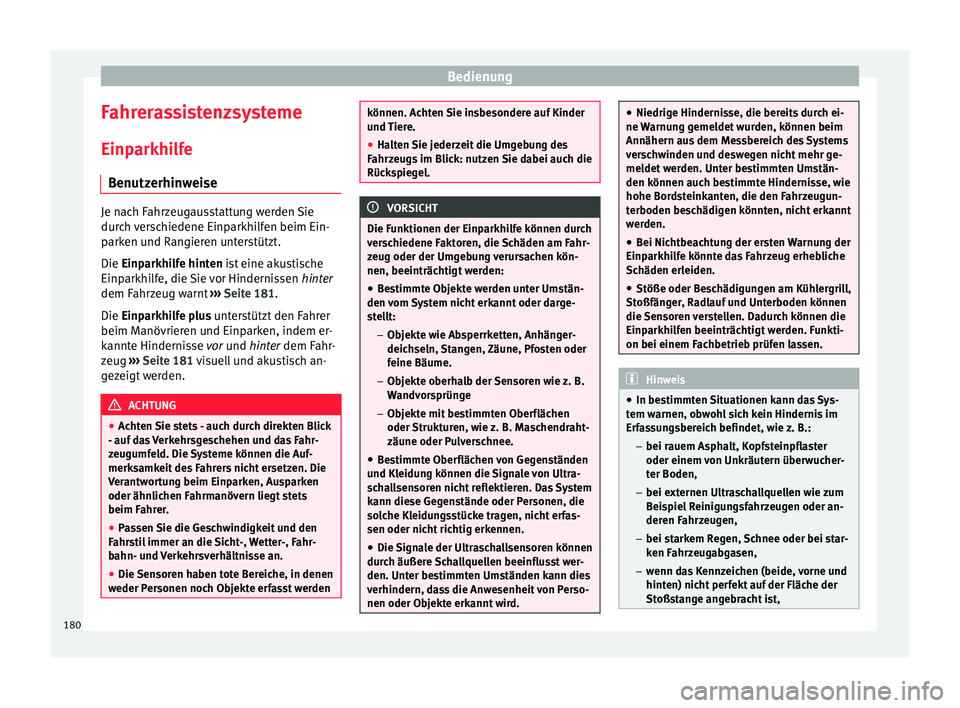

Fahrerassistenzsysteme Einp ark
hi
lfe
Benutzerhinweise Je nach Fahrzeugausstattung werden Sie
durc
h

verschiedene Einparkhilfen beim Ein-
parken und Rangieren unterstützt.
Die Einparkhilfe hinten ist eine akustische
Einparkhilfe, die Sie vor Hindernissen hinter
dem Fahrzeug warnt ›››
Seite 181.
Die Einparkhilfe plus unterstützt den Fahrer
beim Manövrieren und Einparken, indem er-
kannte Hindernisse vor und hinter dem Fahr-
zeug ›››
Seite 181 visuell und akustisch an-
gezeigt werden. ACHTUNG
● Ac ht

en Sie stets - auch durch direkten Blick
- auf das Verkehrsgeschehen und das Fahr-
zeugumfeld. Die Systeme können die Auf-
merksamkeit des Fahrers nicht ersetzen. Die
Verantwortung beim Einparken, Ausparken
oder ähnlichen Fahrmanövern liegt stets
beim Fahrer.
● Passen Sie die Geschwindigkeit und den
Fahrs
til immer an die Sicht-, Wetter-, Fahr-
bahn- und Verkehrsverhältnisse an.
● Die Sensoren haben tote Bereiche, in denen
weder Per
sonen noch Objekte erfasst werden können. Achten Sie insbesondere auf Kinder
und
Tier

e.
● Halten Sie jederzeit die Umgebung des
Fahrz
eugs im Blick: nutzen Sie dabei auch die
Rückspiegel. VORSICHT
Die Funktionen der Einparkhilfe können durch
v er s

chiedene Faktoren, die Schäden am Fahr-
zeug oder der Umgebung verursachen kön-
nen, beeinträchtigt werden:
● Bestimmte Objekte werden unter Umstän-
den vom
System nicht erkannt oder darge-
stellt:
–Objekte wie Absperrketten, Anhänger-
deichseln, Stangen, Zäune, Pfosten oder
feine Bäume.
– Objekte oberhalb der Sensoren wie z. B.
Wandvorsprünge
– Objekte mit bestimmten Oberflächen
oder Strukturen, wie z. B. Maschendraht-
zäune oder Pulverschnee.
● Bestimmte Oberflächen von Gegenständen
und Kleidu
ng können die Signale von Ultra-
schallsensoren nicht reflektieren. Das System
kann diese Gegenstände oder Personen, die
solche Kleidungsstücke tragen, nicht erfas-
sen oder nicht richtig erkennen.
● Die Signale der Ultraschallsensoren können
durch äußer
e Schallquellen beeinflusst wer-
den. Unter bestimmten Umständen kann dies
verhindern, dass die Anwesenheit von Perso-
nen oder Objekte erkannt wird. ●
Niedrige Hinderni s

se, die bereits durch ei-
ne Warnung gemeldet wurden, können beim
Annähern aus dem Messbereich des Systems
verschwinden und deswegen nicht mehr ge-
meldet werden. Unter bestimmten Umstän-
den können auch bestimmte Hindernisse, wie
hohe Bordsteinkanten, die den Fahrzeugun-
terboden beschädigen könnten, nicht erkannt
werden.
● Bei Nichtbeachtung der ersten Warnung der
Einparkhi
lfe könnte das Fahrzeug erhebliche
Schäden erleiden.
● Stöße oder Beschädigungen am Kühlergrill,
Stoßfäng
er, Radlauf und Unterboden können
die Sensoren verstellen. Dadurch können die
Einparkhilfen beeinträchtigt werden. Funkti-
on bei einem Fachbetrieb prüfen lassen. Hinweis
● In bes timmt

en Situationen kann das Sys-
tem warnen, obwohl sich kein Hindernis im
Erfassungsbereich befindet, wie z. B.:
– bei rauem Asphalt, Kopfsteinpflaster
oder einem von Unkräutern überwucher-
ter Boden,
– bei externen Ultraschallquellen wie zum
Beispiel Reinigungsfahrzeugen oder an-
deren Fahrzeugen,
– bei starkem Regen, Schnee oder bei star-
ken Fahrzeugabgasen,
– wenn das Kennzeichen (beide, vorne und
hinten) nicht perfekt auf der Fläche der
Stoßstange angebracht ist, 180

Fahrerassistenzsysteme
–

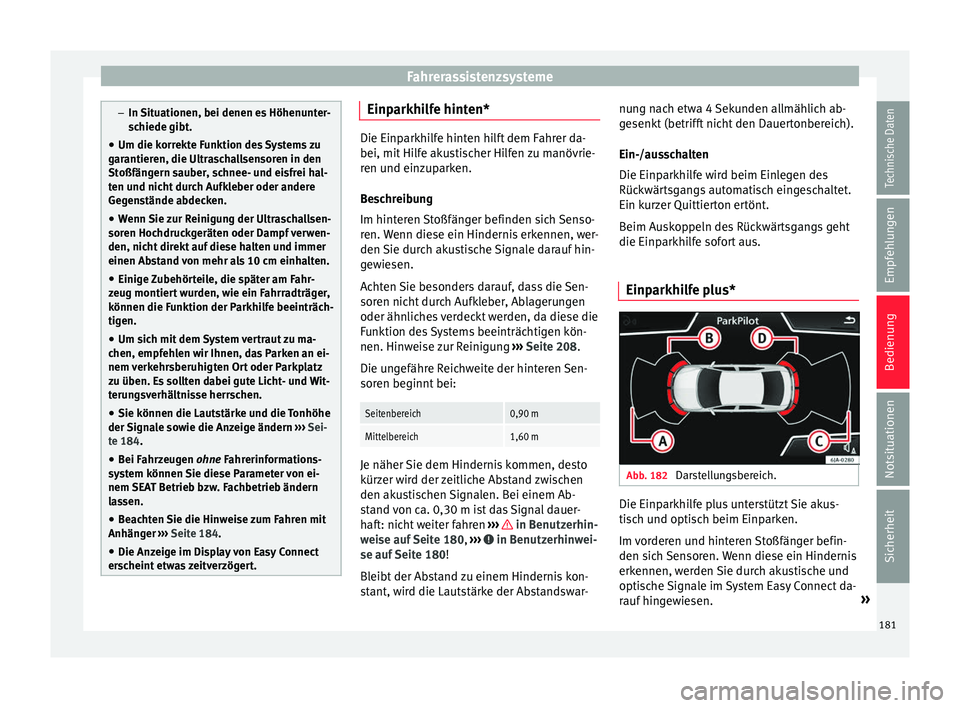

In Sit uationen, bei denen e
s Höhenunter-
schiede gibt.
● Um die korrekte Funktion des Systems zu
garantier
en, die Ultraschallsensoren in den
Stoßfängern sauber, schnee- und eisfrei hal-
ten und nicht durch Aufkleber oder andere
Gegenstände abdecken.
● Wenn Sie zur Reinigung der Ultraschallsen-
soren Hochdruc
kgeräten oder Dampf verwen-
den, nicht direkt auf diese halten und immer
einen Abstand von mehr als 10 cm einhalten.
● Einige Zubehörteile, die später am Fahr-
zeug montiert
wurden, wie ein Fahrradträger,
können die Funktion der Parkhilfe beeinträch-
tigen.
● Um sich mit dem System vertraut zu ma-
chen, empfeh
len wir Ihnen, das Parken an ei-
nem verkehrsberuhigten Ort oder Parkplatz
zu üben. Es sollten dabei gute Licht- und Wit-
terungsverhältnisse herrschen.
● Sie können die Lautstärke und die Tonhöhe
der Signa
le sowie die Anzeige ändern ››› Sei-
te 184.
● Bei Fahrzeugen ohne F
ahrerinformations-
system können Sie diese Parameter von ei-
nem SEAT Betrieb bzw. Fachbetrieb ändern
lassen.
● Beachten Sie die Hinweise zum Fahren mit
Anhänger ›

›› Seite 184.
● Die Anzeige im Display von Easy Connect
ersc
heint etwas zeitverzögert. Einparkhilfe hinten*
Die Einparkhilfe hinten hilft dem Fahrer da-
bei, mit Hi
lf

e akustischer Hilfen zu manövrie-
ren und einzuparken.
Beschreibung
Im hinteren Stoßfänger befinden sich Senso-
ren. Wenn diese ein Hindernis erkennen, wer-
den Sie durch akustische Signale darauf hin-
gewiesen.
Achten Sie besonders darauf, dass die Sen-
soren nicht durch Aufkleber, Ablagerungen
oder ähnliches verdeckt werden, da diese die
Funktion des Systems beeinträchtigen kön-
nen. Hinweise zur Reinigung ›››
Seite 208.
Die ungefähre Reichweite der hinteren Sen-
soren beginnt bei:
Seitenbereich0,90 m
Mittelbereich1,60 m Je näher Sie dem Hindernis kommen, desto
kür
z
er w

ird der zeitliche Abstand zwischen
den akustischen Signalen. Bei einem Ab-
stand von ca. 0,30 m ist das Signal dauer-
haft: nicht weiter fahren ››› in Benutzerhin-
w ei
se auf

Seite 180, ››› in Benutzerhinwei-
se auf
Seit
e 180!
Bleibt der Abstand zu einem Hindernis kon-
stant, wird die Lautstärke der Abstandswar- nung nach etwa 4 Sekunden allmählich ab-
gesenkt

(betrifft nicht den Dauertonbereich).
Ein-/ausschalten
Die Einparkhilfe wird beim Einlegen des
Rückwärtsgangs automatisch eingeschaltet.
Ein kurzer Quittierton ertönt.
Beim Auskoppeln des Rückwärtsgangs geht
die Einparkhilfe sofort aus.
Einparkhilfe plus* Abb. 182
Darstellungsbereich. Die Einparkhilfe plus unterstützt Sie akus-
ti
s
c

h und optisch beim Einparken.
Im vorderen und hinteren Stoßfänger befin-
den sich Sensoren. Wenn diese ein Hindernis
erkennen, werden Sie durch akustische und
optische Signale im System Easy Connect da-
rauf hingewiesen. »
181
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Bei Kollisionsgefahr an der Vorderseite des
F ahr
z
eugs klingen die akustischen Signale in
der Front, und im Falle von Kollisionsgefahr
im hinteren Teil des Fahrzeugs im klingt das
akustische Signal hinten.
Achten Sie besonders darauf, dass die Sen-
soren nicht durch Aufkleber, Ablagerungen
oder ähnliches verdeckt werden, da diese die
Funktion des Systems beeinträchtigen kön-
nen. Hinweise zur Reinigung ››› Seite 208.
Der Darstellungsbereich beginnt etwa bei:
1,20 m
0,90 m
1,60 m
0,90 m
Je näher Sie dem Hindernis kommen, desto
kürzer wird der zeitliche Abstand zwischen
den akustischen Signalen. Bei einem Ab-
stand von ca. 0,30 m ist das Signal dauer-
haft: nicht weiter fahren!
Bleibt der Abstand zu einem Hindernis kon-
stant, wird die Lautstärke der Abstandswar-
nung nach etwa 4 Sekunden allmählich ab-
gesenkt (betrifft nicht den Dauertonbereich). A B
C
D Bedienung der Einparkhilfe
Abb. 183
Mittelkonsole: Taste für Einparkhil-
f e. Manuelles Einschalten der Einparkhilfe
● Drücken Sie die Taste  ein M
a
l.
Manuelles Ausschalten der Einparkhilfe
● Drücken Sie erneut
die Taste .
Manuelle Abschaltung des Displays der Ein-
parkhilfe (akustische Signale bleiben aktiv)
● Drücken Sie eine Taste des Hauptmenüs
des Inf
otainment-Systems, das werkseitig
montiert ist.
● ODER: drücken Sie die Funktionstaste ZU-
RÜCK .
Autom

atisches Einschalten der Einparkhilfe
● Rückwärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen. ●
ODER: wenn sic
h dem Fahrzeug ein Hinder-
nis von vorn auf dem Fahrweg nähert, bei ei-
ner Geschwindigkeit unter 10 km/h (6 Mei-
len/h) ››› Seite 183, Automatische Einschal-
tung. Wird das Hindernis ab einer Entfernung
von ca. 95 cm erkannt, wenn das automati-
sche Einschalten im Infotainment-System ak-
tiviert wurde. Es zeigt sich eine reduzierte An-
zeige.
Automatisches Ausschalten der Einparkhilfe
● Wählhebel in Stellung P leg
en.
● ODER: beschleunigen Sie auf mehr als etwa
10 km/h (6 mph) im V
orwärtsgang.
Zeitweise Stummschaltung des Tons der Ein-
parkhilfe
● Funktionsfläche  antippen.
Änderun
g der verkleinerten Ansicht im Voll-
bildmodus
● Rückwärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● ODER: tippen Sie auf die Auto-Symbol der
reduz
ierten Anzeige.
Optional, Bild des Rückfahrassistenten än-
dern (Rear View Camera „RVC“)
● Rückwärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● ODER: drücken Sie die Funktionstaste RVC.
182

Fahrerassistenzsysteme

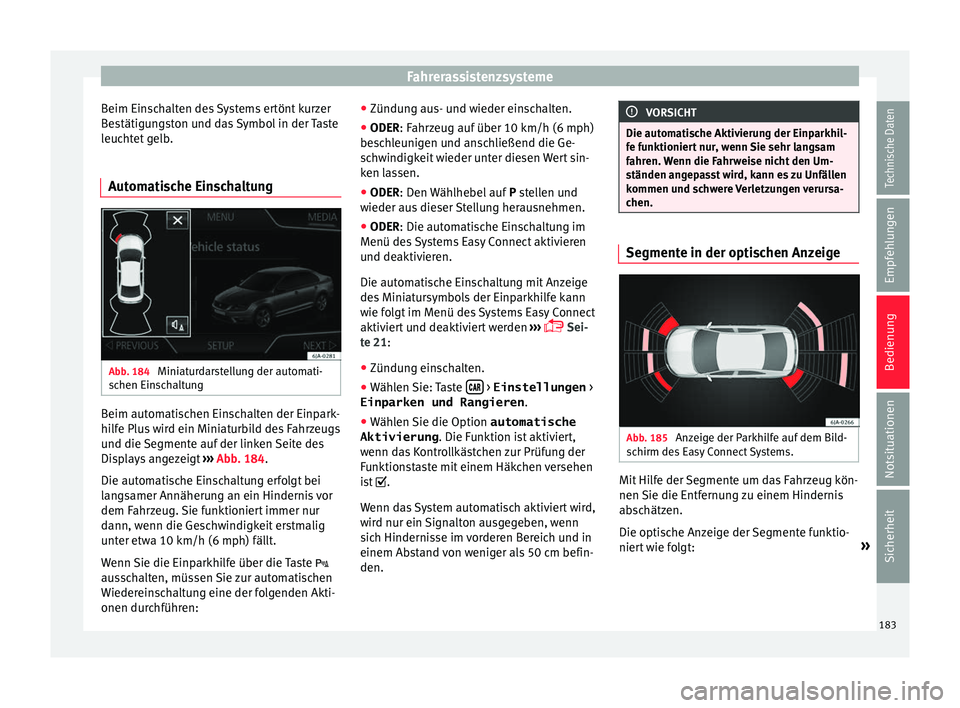

Beim Einschalten des Systems ertönt kurzer
B e
s
tätigungston und das Symbol in der Taste
leuchtet gelb.
Automatische Einschaltung Abb. 184
Miniaturdarstellung der automati-
s c
hen Ein

schaltung Beim automatischen Einschalten der Einpark-
hi
lf
e Plu

s wird ein Miniaturbild des Fahrzeugs
und die Segmente auf der linken Seite des
Displays angezeigt ››› Abb. 184.
Die automatische Einschaltung erfolgt bei
langsamer Annäherung an ein Hindernis vor
dem Fahrzeug. Sie funktioniert immer nur
dann, wenn die Geschwindigkeit erstmalig
unter etwa 10 km/h (6 mph) fällt.
Wenn Sie die Einparkhilfe über die Taste 
ausschalten, müssen Sie zur automatischen
Wiedereinschaltung eine der folgenden Akti-
onen durchführen: ●
Zündung au
s- und wieder einschalten.
● ODER: Fahrzeug auf über 10 km/h (6 mph)
bes
chleunigen und anschließend die Ge-
schwindigkeit wieder unter diesen Wert sin-
ken lassen.
● ODER: Den Wählhebel auf P s
tellen und
wieder aus dieser Stellung herausnehmen.
● ODER: Die automati
sche Einschaltung im
Menü des Systems Easy Connect aktivieren
und deaktivieren.
Die automatische Einschaltung mit Anzeige
des Miniatursymbols der Einparkhilfe kann
wie folgt im Menü des Systems Easy Connect
aktiviert und deaktiviert werden ›››
 Sei-
te 21:
● Zündung einschalten.
● Wählen Sie: Taste  > Einstellungen
>
Einparken und Rangieren .
● Wählen Sie die Option automatische
Aktivierung . Die Fu
nktion i

st aktiviert,
wenn das Kontrollkästchen zur Prüfung der
Funktionstaste mit einem Häkchen versehen
ist .
Wenn das System automatisch aktiviert wird,
wird nur ein Signalton ausgegeben, wenn
sich Hindernisse im vorderen Bereich und in
einem Abstand von weniger als 50 cm befin-
den. VORSICHT
Die automatische Aktivierung der Einparkhil-
fe f u

nktioniert nur, wenn Sie sehr langsam
fahren. Wenn die Fahrweise nicht den Um-
ständen angepasst wird, kann es zu Unfällen
kommen und schwere Verletzungen verursa-
chen. Segmente in der optischen Anzeige
Abb. 185
Anzeige der Parkhilfe auf dem Bild-
s c
hirm de

s Easy Connect Systems. Mit Hilfe der Segmente um das Fahrzeug kön-
nen
Sie die Entf
ernu

ng zu einem Hindernis
abschätzen.
Die optische Anzeige der Segmente funktio-
niert wie folgt: »
183
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
werden angezeigt, wenn
s ic
h ein Hinderni
s außerhalb des Fahr-
weges oder entgegengesetzt der Fahrt-
richtung befindet.
werden angezeigt, wenn
sich Hindernisse auf dem Fahrweg des
Fahrzeugs befinden und sie mehr als 30
cm vom Fahrzeug entfernt sind.
in dieser Farbe werden die
Hindernisse angezeigt, die weniger als
30 cm entfernt sind.
Mit den Radios SEAT Media System Plus/Na-
vi-System wird außerdem durch einen gelben
Stern die erwartete Fahrbahn des Fahrzeugs
signalisiert, basierend auf dem Winkel des
Lenkrads.
Wenn sich das Hindernis in diesem Fall in
Fahrtrichtung befindet, ertönt das entspre-
chende akustische Warnsignal.
Je näher Ihr Fahrzeug einem Hindernis
kommt, um so näher rücken die Segmente an
das Fahrzeug. Spätestens, wenn das vorletz-
te Segment angezeigt wird, ist der Kollisions-
bereich erreicht. Im Kollisionsbereich werden
Hindernisse - auch außerhalb des Fahrwegs -
rot dargestellt. Fahren Sie nicht weiter vor
bzw. zurück ››› in Benutzerhinweise auf
Seit e 180
, ›

›› in Benutzerhinweise auf Sei-
t e 180
!
W
eiße Segmente:
Gelbe Segmente:
Rote Segmente: Anzeige und Signaltöne einstellen Die Anzeige und die Signaltöne werden in Ea-
sy C
onnect

* eingestellt.
Automatische Einschaltung  on – die Option Automatische Ein-schaltung wird aktiviert ››› Seite 183.
 off – die Option Automatische Ein-
schaltung wird deaktiviert ››› Seite 183.
Lautstärke vorn*
Lautstärke im vorderen und seitlichen Be-
reich
Klang-/Toneinstellungen vorn*
Frequenz (Klang) des Tons im vorderen Be-
reich.
Lautstärke hinten*
Lautstärke im hinteren Bereich.
Klang-/Toneinstellungen hinten*
Frequenz (Klang) des Tons im hinteren Be-
reich.
Lautstärke verringern
Bei eingeschalteter Einparkhilfe verringert
sich die Lautstärke der aktiven Audio/Video-
quelle je nach gewählter Option. Fehleranzeigen Wenn Sie beim Einschalten oder bei aktivier-
ter Einp
ark
hilfe für einige Sekunden einen
Dauerton hören (und bei Hilfe durch die Ein-
parkhilfe Plus die LED der Taste  blinkt),
liegt ein Systemfehler vor.
Einparkhilfe Plus*
Bei einem defekten Sensor wird im Display
von Easy Connect das Symbol  vor/hinter
dem Fahrzeug angezeigt. Wenn ein Sensor
hinten defekt ist, werden nur noch Hindernis-
se im Bereich A und
B
› ›
›

Abb. 182 ange-
zeigt. Wenn ein Sensor vorn defekt ist, wer-
den nur noch Hindernisse im Bereich C und
D angezeigt.
La s
sen

Sie die Störung möglichst bald in ei-
ner Fachwerkstatt beheben.
Anhängevorrichtung Bei Fahrzeugen mit werkseitig montierter An-
hän
g
erk

upplung, wenn der Anhänger elekt-
risch verbunden ist, werden die hinteren Sen-
soren für die Parkhilfe nicht aktiviert, wenn
der Rückwärtsgang eingelegt wird, indem Sie
den Wählhebelstellung auf R stellen oder die
Taste  drücken.
184

Fahrerassistenzsysteme

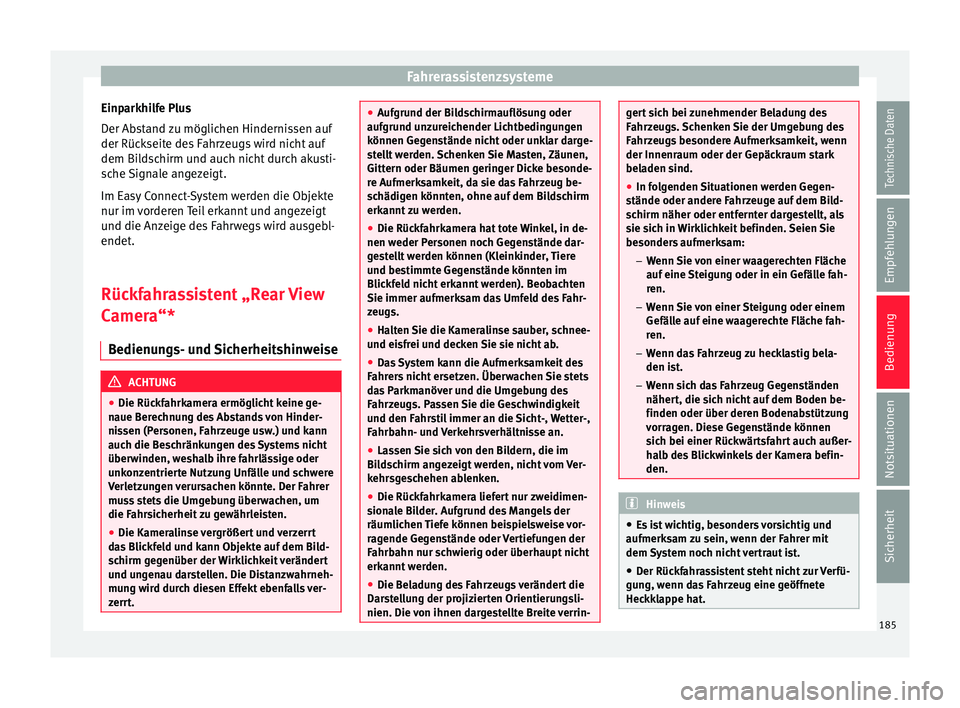

Einparkhilfe Plus
D er Ab
s
tand zu möglichen Hindernissen auf
der Rückseite des Fahrzeugs wird nicht auf
dem Bildschirm und auch nicht durch akusti-
sche Signale angezeigt.
Im Easy Connect-System werden die Objekte
nur im vorderen Teil erkannt und angezeigt
und die Anzeige des Fahrwegs wird ausgebl-
endet.
Rückfahrassistent „Rear View
Camera“*
B

edienungs- und Sicherheitshinweise ACHTUNG
● Die Rückf ahrk

amera ermöglicht keine ge-
naue Berechnung des Abstands von Hinder-
nissen (Personen, Fahrzeuge usw.) und kann
auch die Beschränkungen des Systems nicht
überwinden, weshalb ihre fahrlässige oder
unkonzentrierte Nutzung Unfälle und schwere
Verletzungen verursachen könnte. Der Fahrer
muss stets die Umgebung überwachen, um
die Fahrsicherheit zu gewährleisten.
● Die Kameralinse vergrößert und verzerrt
das
Blickfeld und kann Objekte auf dem Bild-
schirm gegenüber der Wirklichkeit verändert
und ungenau darstellen. Die Distanzwahrneh-
mung wird durch diesen Effekt ebenfalls ver-
zerrt. ●
Aufgru nd der Bi

ldschirmauflösung oder
aufgrund unzureichender Lichtbedingungen
können Gegenstände nicht oder unklar darge-
stellt werden. Schenken Sie Masten, Zäunen,
Gittern oder Bäumen geringer Dicke besonde-
re Aufmerksamkeit, da sie das Fahrzeug be-
schädigen könnten, ohne auf dem Bildschirm
erkannt zu werden.
● Die Rückfahrkamera hat tote Winkel, in de-
nen weder Per
sonen noch Gegenstände dar-
gestellt werden können (Kleinkinder, Tiere
und bestimmte Gegenstände könnten im
Blickfeld nicht erkannt werden). Beobachten
Sie immer aufmerksam das Umfeld des Fahr-
zeugs.
● Halten Sie die Kameralinse sauber, schnee-
und eisfr
ei und decken Sie sie nicht ab.
● Das System kann die Aufmerksamkeit des
Fahrer
s nicht ersetzen. Überwachen Sie stets
das Parkmanöver und die Umgebung des
Fahrzeugs. Passen Sie die Geschwindigkeit
und den Fahrstil immer an die Sicht-, Wetter-,
Fahrbahn- und Verkehrsverhältnisse an.
● Lassen Sie sich von den Bildern, die im
schirm angezeigt werden, nicht vom Ver-
kehrsgeschehen ablenken.
● Die Rückfahrkamera liefert nur zweidimen-
siona
le Bilder. Aufgrund des Mangels der
räumlichen Tiefe können beispielsweise vor-
ragende Gegenstände oder Vertiefungen der
Fahrbahn nur schwierig oder überhaupt nicht
erkannt werden.
● Die Beladung des Fahrzeugs verändert die
Darst
ellung der projizierten Orientierungsli-
nien. Die von ihnen dargestellte Breite verrin- gert sich bei zunehmender Beladung des
Fahr
z

eugs. Schenken Sie der Umgebung des
Fahrzeugs besondere Aufmerksamkeit, wenn
der Innenraum oder der Gepäckraum stark
beladen sind.
● In folgenden Situationen werden Gegen-
stände oder andere F
ahrzeuge auf dem Bild-
schirm näher oder entfernter dargestellt, als
sie sich in Wirklichkeit befinden. Seien Sie
besonders aufmerksam:
–Wenn Sie von einer waagerechten Fläche
auf eine Steigung oder in ein Gefälle fah-
ren.
– Wenn Sie von einer Steigung oder einem
Gefälle auf eine waagerechte Fläche fah-
ren.
– Wenn das Fahrzeug zu hecklastig bela-
den ist.
– Wenn sich das Fahrzeug Gegenständen
nähert, die sich nicht auf dem Boden be-
finden oder über deren Bodenabstützung
vorragen. Diese Gegenstände können
sich bei einer Rückwärtsfahrt auch außer-
halb des Blickwinkels der Kamera befin-
den. Hinweis
● Es i

st wichtig, besonders vorsichtig und
aufmerksam zu sein, wenn der Fahrer mit
dem System noch nicht vertraut ist.
● Der Rückfahrassistent steht nicht zur Verfü-
gung, w
enn das Fahrzeug eine geöffnete
Heckklappe hat. 185
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

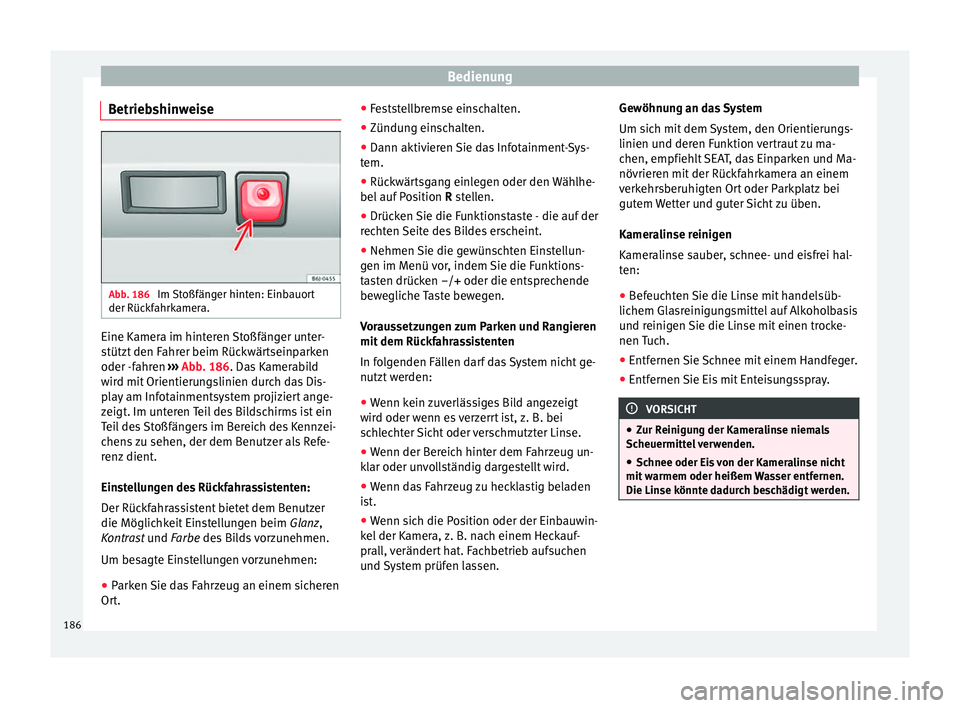

Betriebshinweise Abb. 186
Im Stoßfänger hinten: Einbauort
der Rüc kf
ahrk
amera. Eine Kamera im hinteren Stoßfänger unter-
s
tütz
t

den Fahrer beim Rückwärtseinparken
oder -fahren ››› Abb. 186. Das Kamerabild
wird mit Orientierungslinien durch das Dis-
play am Infotainmentsystem projiziert ange-
zeigt. Im unteren Teil des Bildschirms ist ein
Teil des Stoßfängers im Bereich des Kennzei-
chens zu sehen, der dem Benutzer als Refe-
renz dient.
Einstellungen des Rückfahrassistenten:
Der Rückfahrassistent bietet dem Benutzer
die Möglichkeit Einstellungen beim Glanz,
Kontrast und Farbe des Bilds vorzunehmen.
Um besagte Einstellungen vorzunehmen:
● Parken Sie das Fahrzeug an einem sicheren
Ort
. ●
Fes
tstellbremse einschalten.
● Zündung einschalten.
● Dann aktivieren Sie das Infotainment-Sys-
tem.
● Rück

wärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● Drücken Sie die Funktionstaste - die auf der
recht
en Seite des Bildes erscheint.
● Nehmen Sie die gewünschten Einstellun-
gen im Menü
vor, indem Sie die Funktions-
tasten drücken –/+ oder die entsprechende
bewegliche Taste bewegen.
Voraussetzungen zum Parken und Rangieren
mit dem Rückfahrassistenten
In folgenden Fällen darf das System nicht ge-
nutzt werden:
● Wenn kein zuverlässiges Bild angezeigt
wird oder w
enn es verzerrt ist, z. B. bei
schlechter Sicht oder verschmutzter Linse.
● Wenn der Bereich hinter dem Fahrzeug un-
klar oder u
nvollständig dargestellt wird.
● Wenn das Fahrzeug zu hecklastig beladen
ist
.
● Wenn sich die Position oder der Einbauwin-
kel der K
amera, z. B. nach einem Heckauf-
prall, verändert hat. Fachbetrieb aufsuchen
und System prüfen lassen. Gewöhnung an das System
Um sich mit

dem System, den Orientierungs-
linien und deren Funktion vertraut zu ma-
chen, empfiehlt SEAT, das Einparken und Ma-
növrieren mit der Rückfahrkamera an einem
verkehrsberuhigten Ort oder Parkplatz bei
gutem Wetter und guter Sicht zu üben.
Kameralinse reinigen
Kameralinse sauber, schnee- und eisfrei hal-
ten:
● Befeuchten Sie die Linse mit handelsüb-
lichem Gla
sreinigungsmittel auf Alkoholbasis
und reinigen Sie die Linse mit einen trocke-
nen Tuch.
● Entfernen Sie Schnee mit einem Handfeger.
● Entfernen Sie Eis mit Enteisungsspray. VORSICHT
● Zur R einigu

ng der Kameralinse niemals
Scheuermittel verwenden.
● Schnee oder Eis von der Kameralinse nicht
mit warmem oder heißem
Wasser entfernen.
Die Linse könnte dadurch beschädigt werden. 186

Fahrerassistenzsysteme

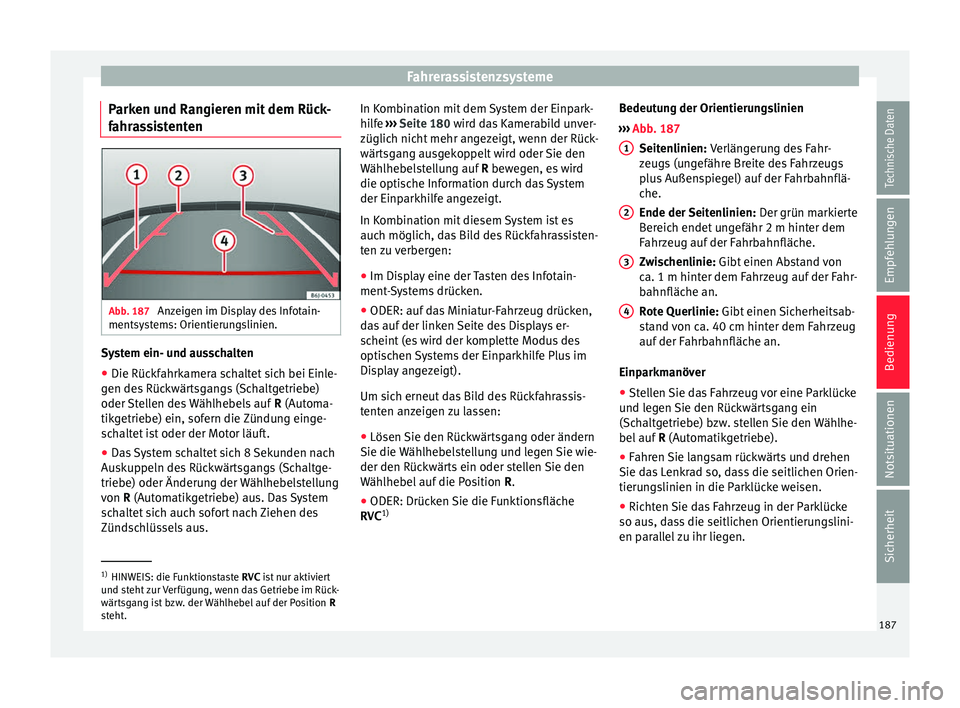

Parken und Rangieren mit dem Rück-
f ahr
a
ssistenten Abb. 187
Anzeigen im Display des Infotain-
mentsy s
t

ems: Orientierungslinien. System ein- und ausschalten
● Die Rückfahrkamera schaltet sich bei Einle-
g en de
s

Rückwärtsgangs (Schaltgetriebe)
oder Stellen des Wählhebels auf R (Automa-
tikgetriebe) ein, sofern die Zündung einge-
schaltet ist oder der Motor läuft.
● Das System schaltet sich 8 Sekunden nach
Auskup
peln des Rückwärtsgangs (Schaltge-
triebe) oder Änderung der Wählhebelstellung
von R (Automatikgetriebe) aus. Das System
schaltet sich auch sofort nach Ziehen des
Zündschlüssels aus. In Kombination mit dem System der Einpark-
hilfe
›

›› Seite 180 wird das Kamerabild unver-
züglich nicht mehr angezeigt, wenn der Rück-
wärtsgang ausgekoppelt wird oder Sie den
Wählhebelstellung auf R bewegen, es wird
die optische Information durch das System
der Einparkhilfe angezeigt.
In Kombination mit diesem System ist es
auch möglich, das Bild des Rückfahrassisten-
ten zu verbergen:
● Im Display eine der Tasten des Infotain-
ment-S
ystems drücken.
● ODER: auf das Miniatur-Fahrzeug drücken,
das
auf der linken Seite des Displays er-
scheint (es wird der komplette Modus des
optischen Systems der Einparkhilfe Plus im
Display angezeigt).
Um sich erneut das Bild des Rückfahrassis-
tenten anzeigen zu lassen:
● Lösen Sie den Rückwärtsgang oder ändern
Sie die Wäh
lhebelstellung und legen Sie wie-
der den Rückwärts ein oder stellen Sie den
Wählhebel auf die Position R.
● ODER: Drücken Sie die Funktionsfläche
RVC 1) Bedeutung der Orientierungslinien
›››
Abb. 187
Seitenlinien: Verlängerung des Fahr-
zeugs (ungefähre Breite des Fahrzeugs
plus Außenspiegel) auf der Fahrbahnflä-
che.
Ende der Seitenlinien: Der grün markierte
Bereich endet ungefähr 2 m hinter dem
Fahrzeug auf der Fahrbahnfläche.
Zwischenlinie: Gibt einen Abstand von
ca. 1 m hinter dem Fahrzeug auf der Fahr-
bahnfläche an.
Rote Querlinie: Gibt einen Sicherheitsab-
stand von ca. 40 cm hinter dem Fahrzeug
auf der Fahrbahnfläche an.
Einparkmanöver ● Stellen Sie das Fahrzeug vor eine Parklücke
und le
gen Sie den Rückwärtsgang ein
(Schaltgetriebe) bzw. stellen Sie den Wählhe-
bel auf R (Automatikgetriebe).
● Fahren Sie langsam rückwärts und drehen
Sie das
Lenkrad so, dass die seitlichen Orien-
tierungslinien in die Parklücke weisen.
● Richten Sie das Fahrzeug in der Parklücke
so aus, da
ss die seitlichen Orientierungslini-
en parallel zu ihr liegen. 1 2
3
4
1)
HINWEIS: die Funktionstaste RVC ist
nur aktiviert
und steht zur Verfügung, wenn das Getriebe im Rück-
wärtsgang ist bzw. der Wählhebel auf der Position R
steht. 187
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

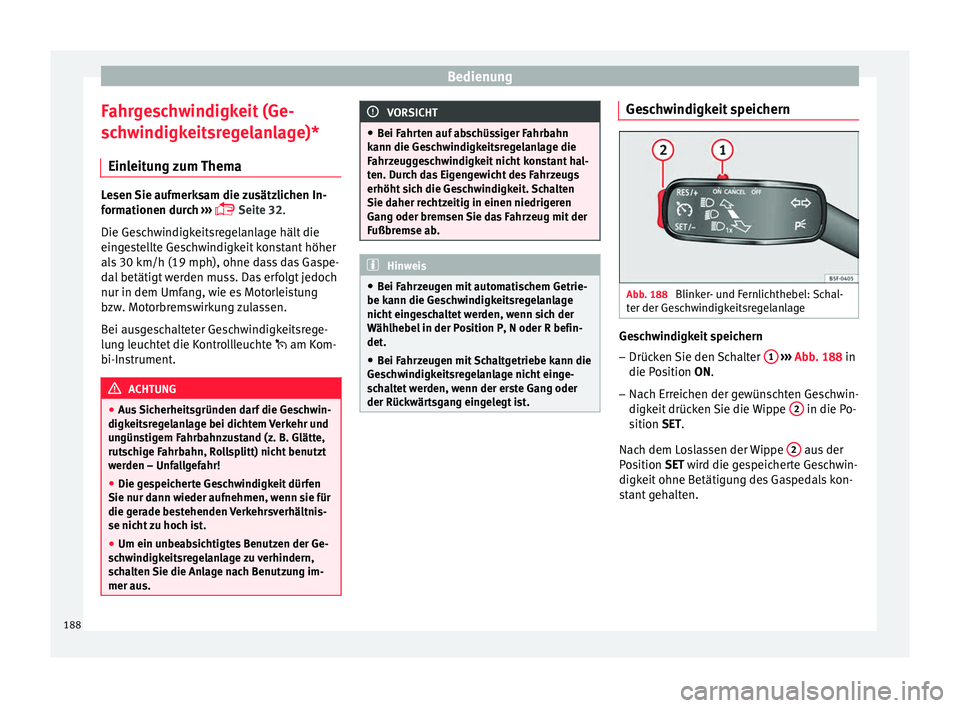

Fahrgeschwindigkeit (Ge-
s c
h
windigkeitsregelanlage)*
Einleitung zum Thema Lesen Sie aufmerksam die zusätzlichen In-
form
ationen dur

ch ›››
 Seite 32.
Die Geschwindigkeitsregelanlage hält die
eingestellte Geschwindigkeit konstant höher
als 30 km/h (19 mph), ohne dass das Gaspe-
dal betätigt werden muss. Das erfolgt jedoch
nur in dem Umfang, wie es Motorleistung
bzw. Motorbremswirkung zulassen.
Bei ausgeschalteter Geschwindigkeitsrege-
lung leuchtet die Kontrollleuchte  am Kom-
bi-Instrument. ACHTUNG
● Aus

Sicherheitsgründen darf die Geschwin-
digkeitsregelanlage bei dichtem Verkehr und
ungünstigem Fahrbahnzustand (z. B. Glätte,
rutschige Fahrbahn, Rollsplitt) nicht benutzt
werden – Unfallgefahr!
● Die gespeicherte Geschwindigkeit dürfen
Sie nur dann wieder auf
nehmen, wenn sie für
die gerade bestehenden Verkehrsverhältnis-
se nicht zu hoch ist.
● Um ein unbeabsichtigtes Benutzen der Ge-
sch
windigkeitsregelanlage zu verhindern,
schalten Sie die Anlage nach Benutzung im-
mer aus. VORSICHT
● Bei F ahr

ten auf abschüssiger Fahrbahn
kann die Geschwindigkeitsregelanlage die
Fahrzeuggeschwindigkeit nicht konstant hal-
ten. Durch das Eigengewicht des Fahrzeugs
erhöht sich die Geschwindigkeit. Schalten
Sie daher rechtzeitig in einen niedrigeren
Gang oder bremsen Sie das Fahrzeug mit der
Fußbremse ab. Hinweis
● Bei F ahr

zeugen mit automatischem Getrie-
be kann die Geschwindigkeitsregelanlage
nicht eingeschaltet werden, wenn sich der
Wählhebel in der Position P, N oder R befin-
det.
● Bei Fahrzeugen mit Schaltgetriebe kann die
Gesc
hwindigkeitsregelanlage nicht einge-
schaltet werden, wenn der erste Gang oder
der Rückwärtsgang eingelegt ist. Geschwindigkeit speichern
Abb. 188
Blinker- und Fernlichthebel: Schal-
t er der Ge
s

chwindigkeitsregelanlage Geschwindigkeit speichern
– Drücken Sie den Schalter 1
› ›
› Abb
. 188 in
die Position ON.
– Nach Erreichen der gewünschten Geschwin-
digkeit drüc

ken Sie die Wippe 2 in die Po-
s ition
S
ET.
Nach dem Loslassen der Wippe 2 aus der
P o
s

ition SET wird die gespeicherte Geschwin-
digkeit ohne Betätigung des Gaspedals kon-
stant gehalten.
188
