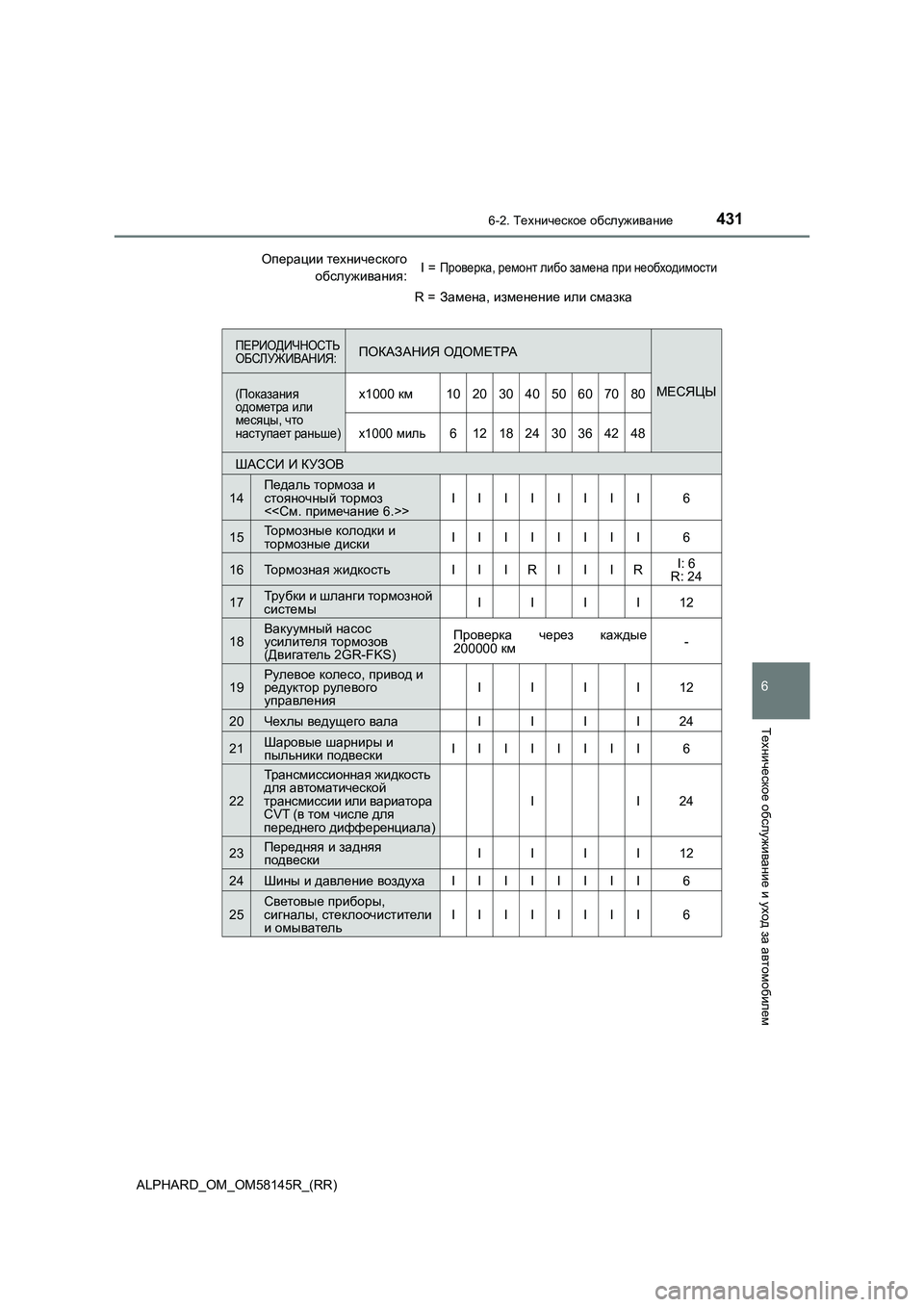

4316-2. Техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое обслуживание и уход за автомобилем
ШАССИ И КУЗОВ
14Педаль тормоза и
стояночный тормоз
<<См. примечание 6.>>IIIIIIII6
15Тормозные колодки и
тормозные дискиIIIIIIII6
16Тормозная жидкостьIIIRIIIRI: 6
R: 24
17Тру б к и и шланги тормозной
системыIIII12
18Вакуумный насос
усилителя тормозов
(Двигатель 2GR-FKS)Проверка через каждые
200000 км-
19Рулевое колесо, привод и
редуктор рулевого
управленияIIII12
20Чехлы ведущего валаIIII24
21Шаровые шарниры и
пыльники подвескиIIIIIIII6
22
Трансмиссионная жидкость
для автоматической
трансмиссии или вариатора
CVT (в том числе для
переднего дифференциала)
II24
23Передняя и задняя
подвескиIIII12
24Шины и давление воздухаIIIIIIII6
25Световые приборы,
сигналы, стеклоочистители
и омывательIIIIIIII6
Операции технического
обслуживания:I =Проверка, ремонт либо замена при необходимости
R =Замена, изменение или смазка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ:ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ(Показания
одометра или
месяцы, что
наступает раньше)x1000 км1020304050607080
x1000 миль612182430364248

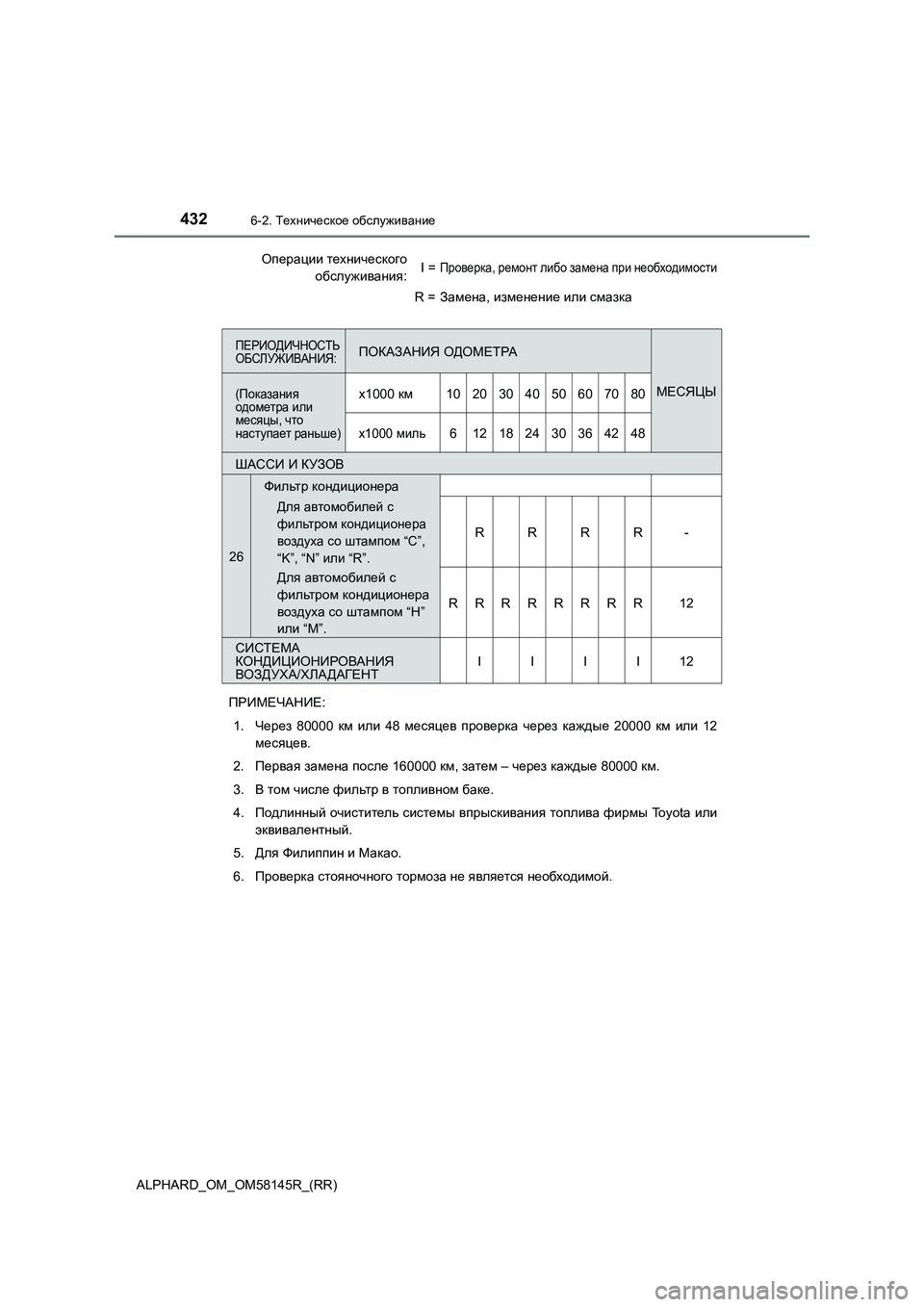

4326-2. Техническое обслуживание
ALPHARD_OM_OM58145R_(RR)ПРИМЕЧАНИЕ:
1.Через 80000 км или 48 месяцев проверка через каждые 20000 км или 12
месяцев.
2.Первая замена после 160000 км, затем – через каждые 80000 км.
3.В том числе фильтр в топливном баке.
4.Подлинный очиститель системы впрыскивания топлива фирмы To y o t a или
эквивалентный.
5.Для Филиппин и Макао.
6.Проверка стояночного тормоза не является необходимой.
ШАССИ И КУЗОВ
26
Фильтр кондиционера
Для автомобилей с
фильтром кондиционера
воздуха со штампом “C”,
“K”, “N” или “R”.
RRRR-
Для автомобилей с
фильтром кондиционера
воздуха со штампом “H”
или “M”.
RRRRRRRR12
СИСТЕМА
КОНДИЦИОНИРОВАНИЯ
ВОЗДУХА/ХЛАДАГЕНТIIII12
Операции технического
обслуживания:I =Проверка, ремонт либо замена при необходимости
R =Замена, изменение или смазка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ:ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ(Показания
одометра или
месяцы, что
наступает раньше)x1000 км1020304050607080
x1000 миль612182430364248

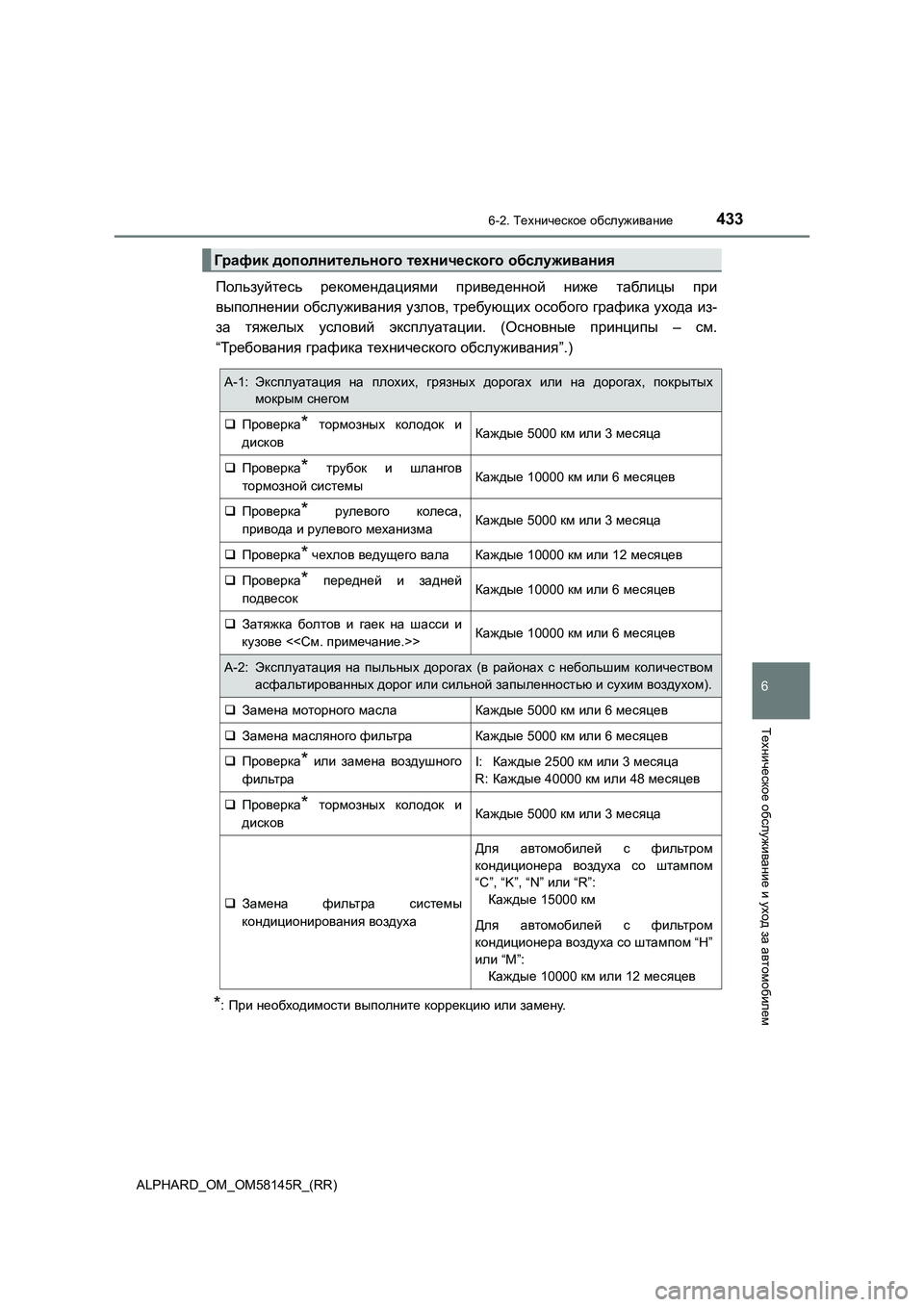

4336-2. Техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое обслуживание и уход за автомобилем
Пользуйтесь рекомендациями приведенной ниже таблицы при
выполнении обслуживания узлов, требующих особого графика ухода из-
за тяжелых условий эксплуатации. (Основные принципы – см.
“Требования графика технического обслуживания”.)
*:При необходимости выполните коррекцию или замену.
График дополнительного технического обслуживания
A-1:Эксплуатация на плохих, грязных дорогах или на дорогах, покрытых
мокрым снегом
Проверка* тормозных колодок и
дисковКаждые 5000 км или 3 месяца
Проверка* трубок и шлангов
тормозной системыКаждые 10000 км или 6 месяцев
Проверка* рулевого колеса,
привода и рулевого механизмаКаждые 5000 км или 3 месяца
Проверка* чехлов ведущего валаКаждые 10000 км или 12 месяцев
Проверка* передней и задней
подвесокКаждые 10000 км или 6 месяцев
Затяжка болтов и гаек на шасси и
кузове <<См. примечание.>>Каждые 10000 км или 6 месяцев
A-2:Эксплуатация на пыльных дорогах (в районах с небольшим количеством
асфальтированных дорог или сильной запыленностью и сухим воздухом).
Замена моторного маслаКаждые 5000 км или 6 месяцев
Замена масляного фильтраКаждые 5000 км или 6 месяцев
Проверка* или замена воздушного
фильтраI:Каждые 2500 км или 3 месяца
R:Каждые 40000 км или 48 месяцев
Проверка* тормозных колодок и
дисковКаждые 5000 км или 3 месяца
Замена фильтра системы
кондиционирования воздуха
Для автомобилей с фильтром
кондиционера воздуха со штампом
“C”, “K”, “N” или “R”:
Каждые 15000 км
Для автомобилей с фильтром
кондиционера воздуха со штампом “H”
или “M”:
Каждые 10000 км или 12 месяцев

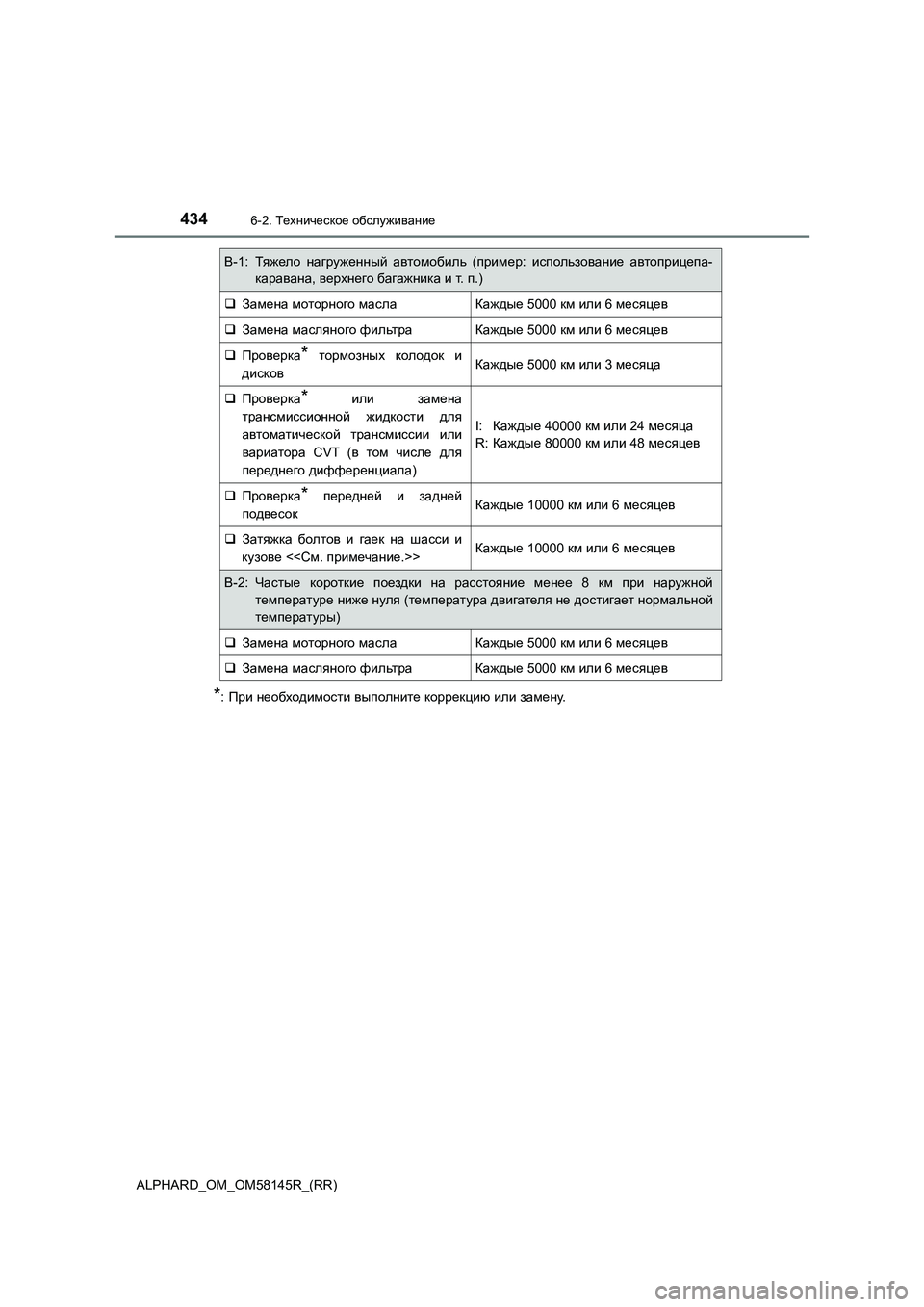

4346-2. Техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
*:При необходимости выполните коррекцию или замену.
B-1:Тя ж ел о нагруженный автомобиль (пример: использование автоприцепа-
каравана, верхнего багажника и т. п.)
Замена моторного маслаКаждые 5000 км или 6 месяцев
Замена масляного фильтраКаждые 5000 км или 6 месяцев
Проверка* тормозных колодок и
дисковКаждые 5000 км или 3 месяца
Проверка* или замена
трансмиссионной жидкости для
автоматической трансмиссии или
вариатора CVT (в том числе для
переднего дифференциала)
I:Каждые 40000 км или 24 месяца
R:Каждые 80000 км или 48 месяцев
Проверка* передней и задней
подвесокКаждые 10000 км или 6 месяцев
Затяжка болтов и гаек на шасси и
кузове <<См. примечание.>>Каждые 10000 км или 6 месяцев
B-2:Частые короткие поездки на расстояние менее 8 км при наружной
температуре ниже нуля (температура двигателя не достигает нормальной
температуры)
Замена моторного маслаКаждые 5000 км или 6 месяцев
Замена масляного фильтраКаждые 5000 км или 6 месяцев

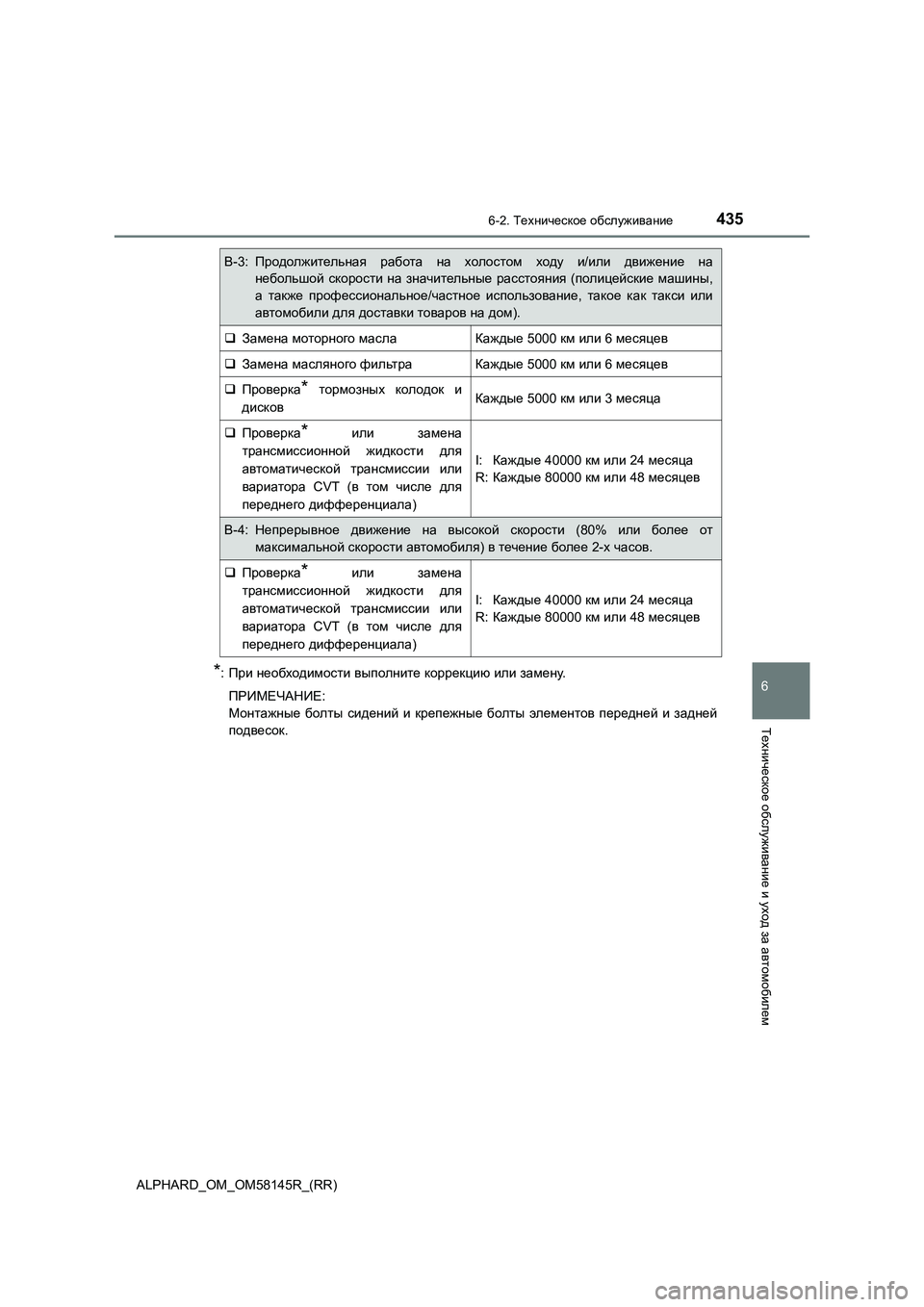

4356-2. Техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое обслуживание и уход за автомобилем
*:При необходимости выполните коррекцию или замену.
ПРИМЕЧАНИЕ:
Монтажные болты сидений и крепежные болты элементов передней и задней
подвесок.
B-3:Продолжительная работа на холостом ходу и/или движение на
небольшой скорости на значительные расстояния (полицейские машины,
а также профессиональное/частное использование, такое как такси или
автомобили для доставки товаров на дом).
Замена моторного маслаКаждые 5000 км или 6 месяцев
Замена масляного фильтраКаждые 5000 км или 6 месяцев
Проверка* тормозных колодок и
дисковКаждые 5000 км или 3 месяца
Проверка* или замена
трансмиссионной жидкости для
автоматической трансмиссии или
вариатора CVT (в том числе для
переднего дифференциала)
I:Каждые 40000 км или 24 месяца
R:Каждые 80000 км или 48 месяцев
B-4:Непрерывное движение на высокой скорости (80% или более от
максимальной скорости автомобиля) в течение более 2-х часов.
Проверка* или замена
трансмиссионной жидкости для
автоматической трансмиссии или
вариатора CVT (в том числе для
переднего дифференциала)
I:Каждые 40000 км или 24 месяца
R:Каждые 80000 км или 48 месяцев

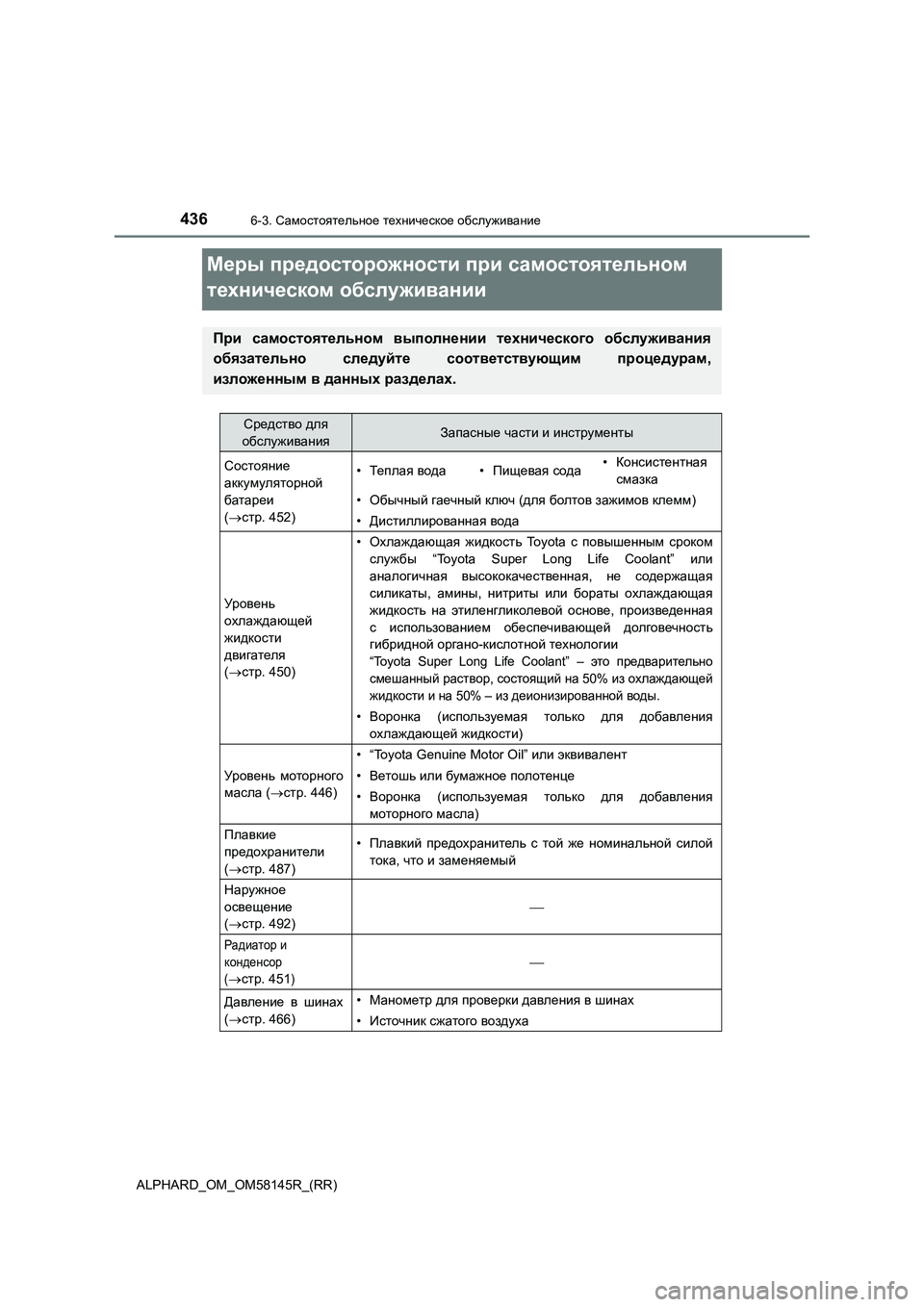

4366-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
Меры предосторожности при самостоятельном
техническом обслуживании
При самостоятельном выполнении технического обслуживания
обязательно следуйте соответствующим процедурам,
изложенным в данных разделах.
Средство для
обслуживанияЗапасные части и инструменты
Состояние
аккумуляторной
батареи
(стр. 452)•Те п л а я вода•Пищевая сода•Консистентная
смазка
•Обычный гаечный ключ (для болтов зажимов клемм)
•Дистиллированная вода
Уровень
охлаждающей
жидкости
двигателя
(стр. 450)
•Охлаждающая жидкость To y o t a с повышенным сроком
службы “Toyota Super Long Life Coolant” или
аналогичная высококачественная, не содержащая
силикаты, амины, нитриты или бораты охлаждающая
жидкость на этиленгликолевой основе, произведенная
с использованием обеспечивающей долговечность
гибридной органо-кислотной технологии
“Toyota Super Long Life Coolant” – это предварительно
смешанный раствор, состоящий на 50% из охлаждающей
жидкости и на 50% – из деионизированной воды.
•Воронка (используемая только для добавления
охлаждающей жидкости)
Уровень моторного
масла (стр. 446)
• “Toyota Genuine Motor Oil” или эквивалент
•Ветошь или бумажное полотенце
•Воронка (используемая только для добавления
моторного масла)
Плавкие
предохранители
(стр. 487)•Плавкий предохранитель с той же номинальной силой
тока, что и заменяемый
Наружное
освещение
(стр. 492)

Радиатор и
конденсор
(
стр. 451)

Давление в шинах
(стр. 466)•Манометр для проверки давления в шинах
•Источник сжатого воздуха

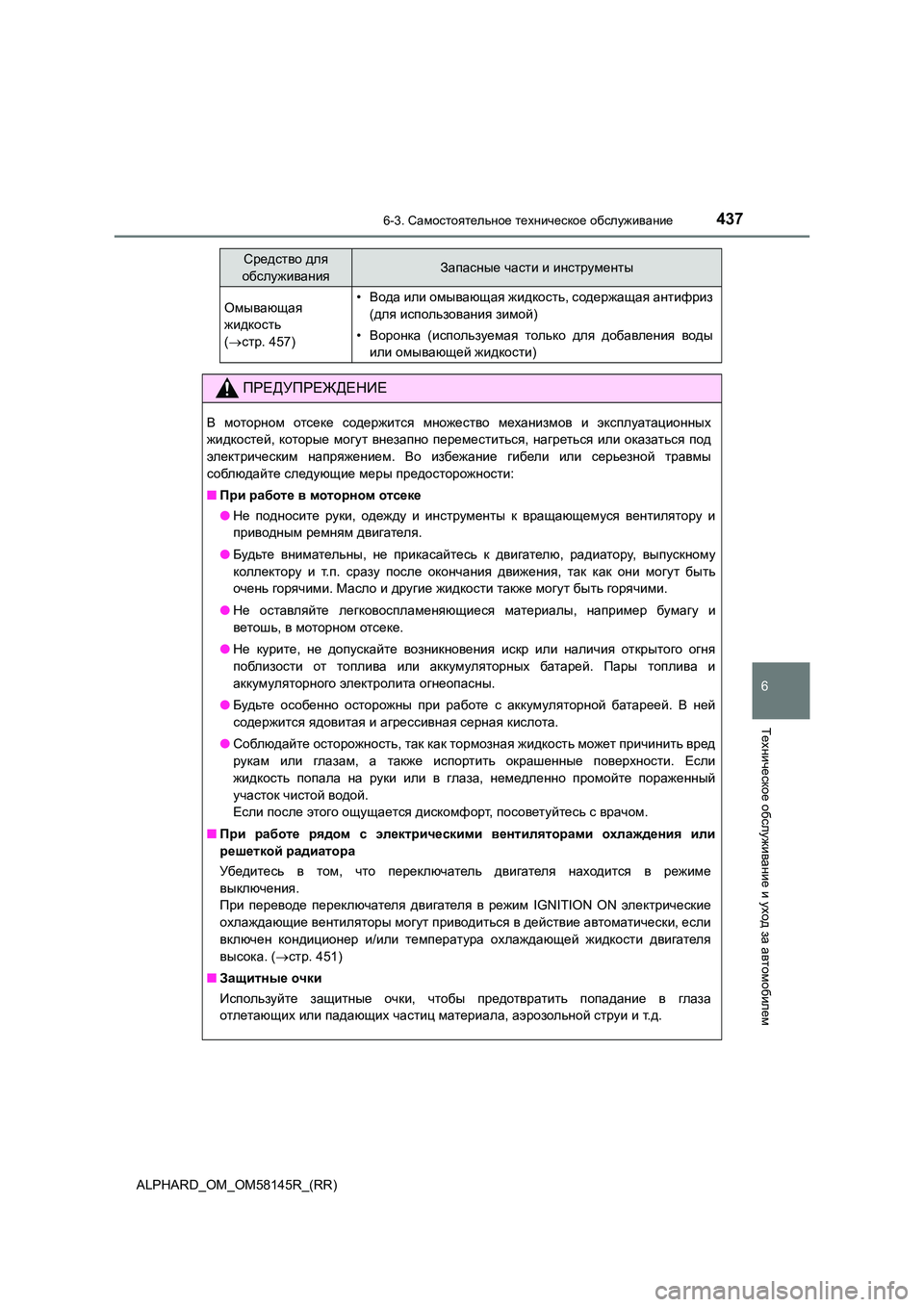

4376-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем
Омывающая
жидкость
( стр. 457)
•Вода или омывающая жидкость, содержащая антифриз
( для использования зимой)
•Воронка (используемая только для добавления воды
или омывающей жидкости)
ПРЕДУПРЕЖДЕНИЕ
В моторном отсеке содержится множество механизмов и эксплуатационных
жидкостей , которые могут внезапно переместиться, нагреться или оказаться под
электрическим напряжением. Во избежание гибели или серьезной травмы
соблюдайте следующие меры предосторожности:
■ При работе в моторном отсеке
● Не подносите руки, одежду и инструменты к вращающемуся вентилятору и
приводным ремням двигателя.
● Будьте внимательны, не прикасайтесь к двигателю, радиатору, выпускному
коллектору и т.п. сразу после окончания движения, так как они могут быть
очень горячими. Масло и другие жидкости также могут быть горячими.
● Не оставляйте легковоспламеняющиеся материалы, например бумагу и
ветошь , в моторном отсеке.
● Не курите, не допускайте возникновения искр или наличия открытого огня
поблизости от топлива или аккумуляторных батарей. Пары топлива и
аккумуляторного электролита огнеопасны.
● Будьте особенно осторожны при работе с аккумуляторной батареей. В ней
содержится ядовитая и агрессивная серная кислота.
● Соблюдайте осторожность, так как тормозная жидкость может причинить вред
рукам или глазам, а также испортить окрашенные поверхности. Если
жидкость попала на руки или в глаза, немедленно промойте пораженный
участок чистой водой.
Если после этого ощущается дискомфорт, посоветуйтесь с врачом.
■ При работе рядом с электрическими вентиляторами охлаждения или
решеткой радиатора
Убедитесь в том, что переключатель двигателя находится в режиме
выключения .
При переводе переключателя двигателя в режим IGNITION ON электрические
охлаждающие вентиляторы могут приводиться в действие автоматически, если
включен кондиционер и/или температура охлаждающей жидкости двигателя
высока . (стр. 451)
■ Защитные очки
Используйте защитные очки, чтобы предотвратить попадание в глаза
отлетающих или падающих частиц материала, аэрозольной струи и т.д.
Средство для
обслуживанияЗапасные части и инструменты

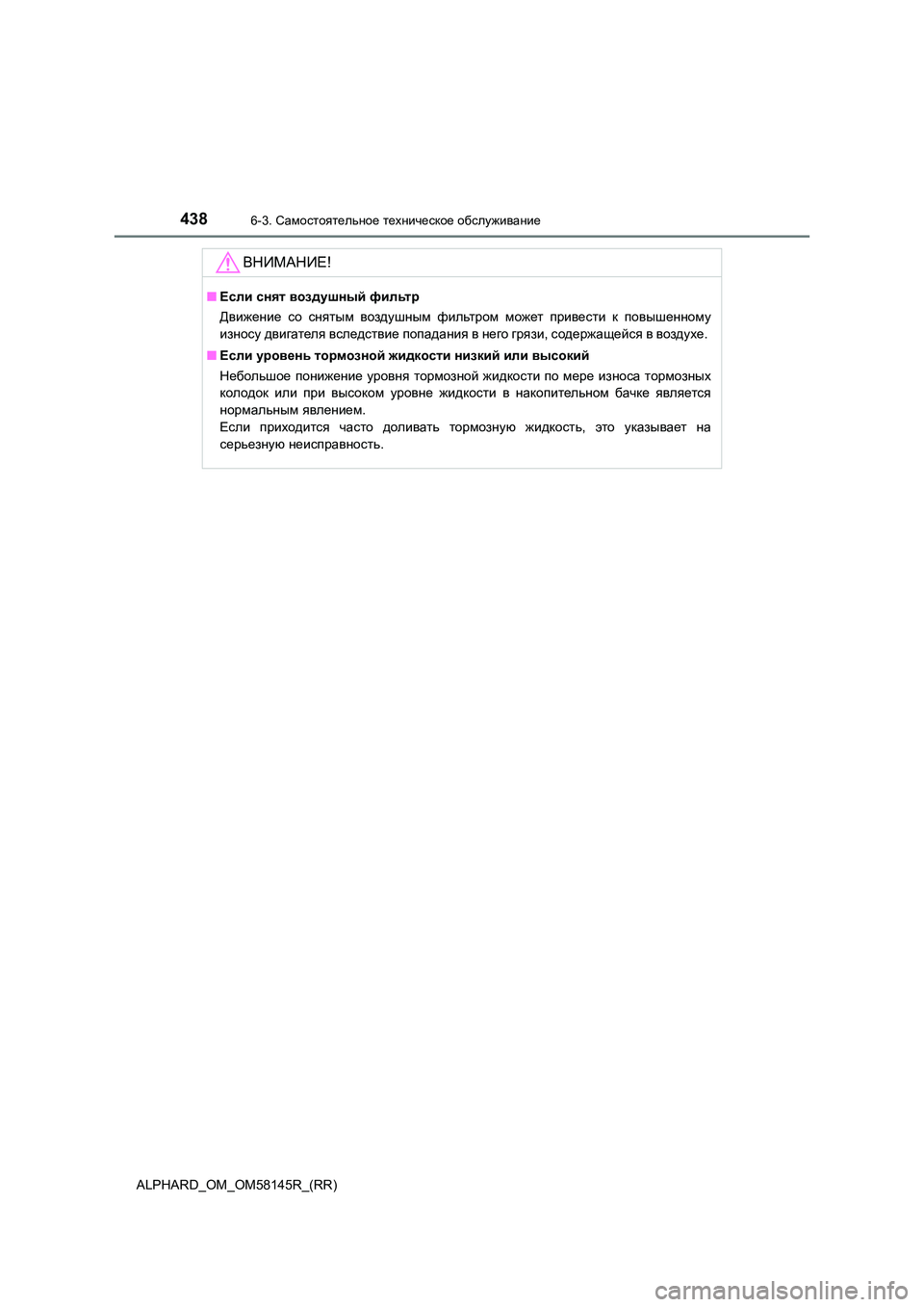

4386-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
ВНИМАНИЕ!
■Если снят воздушный фильтр
Движение со снятым воздушным фильтром может привести к повышенному
износу двигателя вследствие попадания в него грязи, содержащейся в воздухе.
■ Если уровень тормозной жидкости низкий или высокий
Небольшое понижение уровня тормозной жидкости по мере износа тормозных
колодок или при высоком уровне жидкости в накопительном бачке является
нормальным явлением.
Если приходится часто доливать тормозную жидкость, это указывает на
серьезную неисправность.

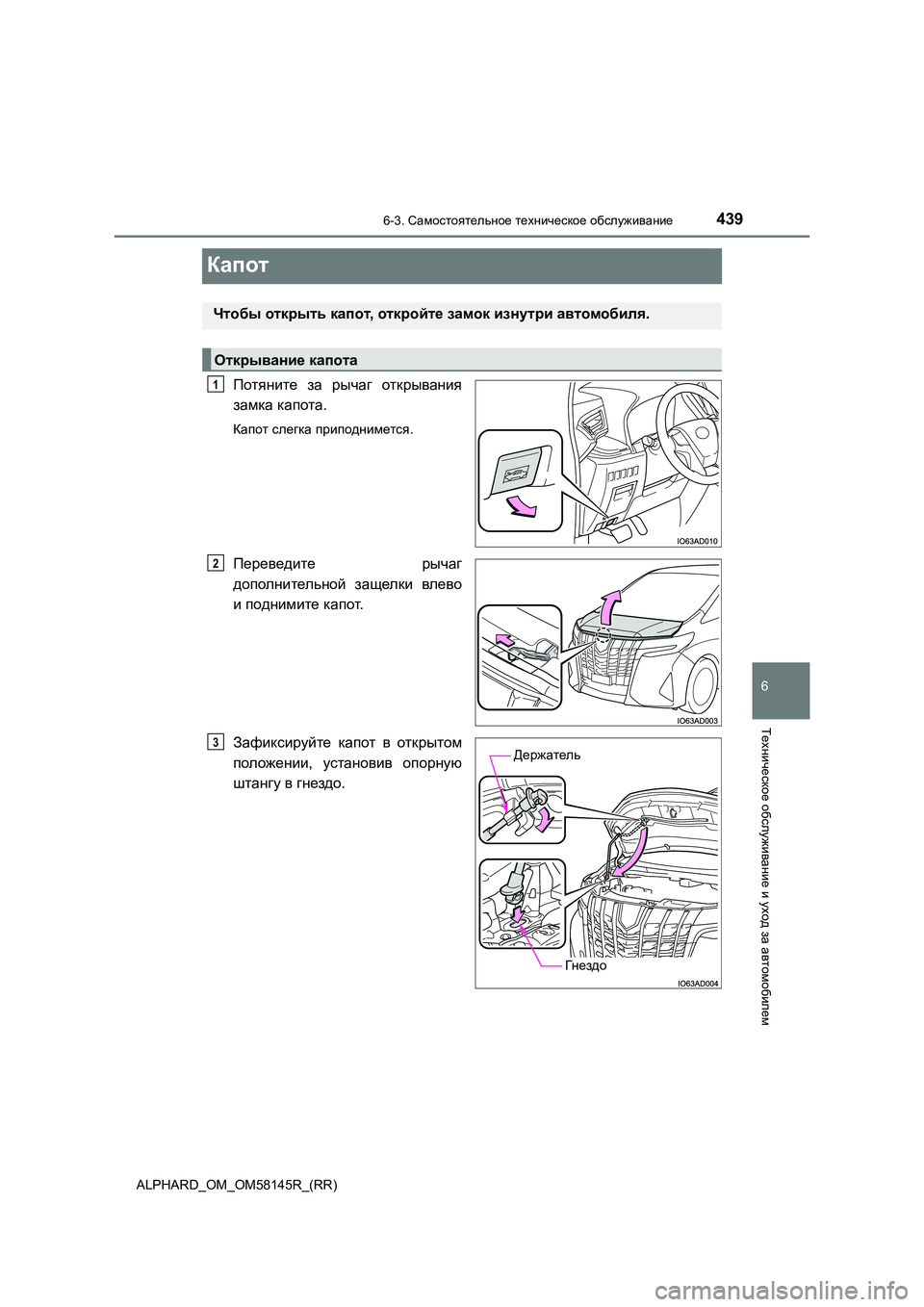

4396-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем
Капот
Потяните за рычаг открывания
замка капота.
Капот слегка приподнимется.
Переведите рычаг
дополнительной защелки влево
и поднимите капот.
Зафиксируйте капот в открытом
положении , установив опорную
штангу в гнездо.
Чтобы открыть капот, откройте замок изнутри автомобиля.
Открывание капота
1
2
Держатель
Гн езд о
3

4406-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)

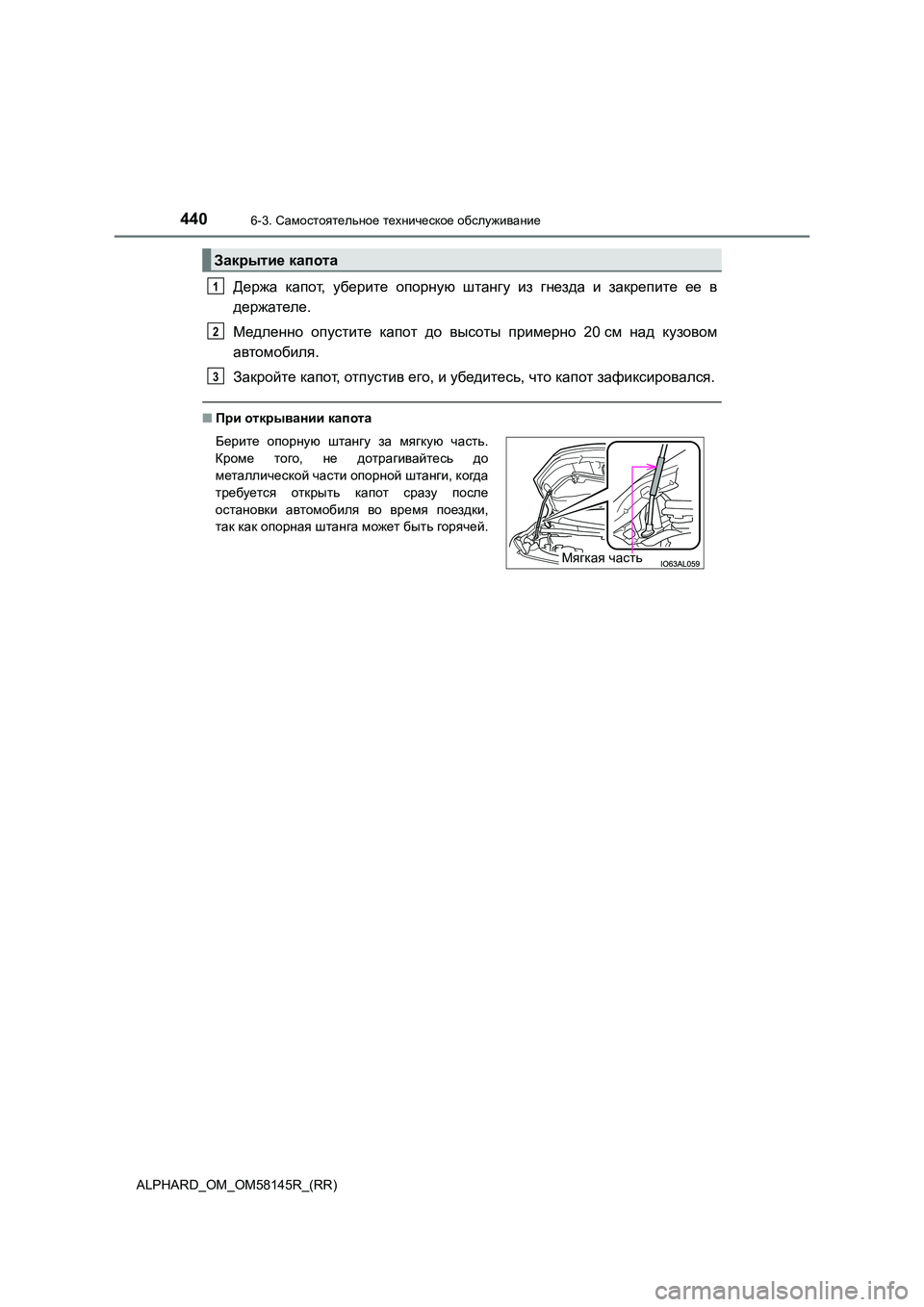

Держа капот, уберите опорную штангу из гнезда и закрепите ее в
держателе .
Медленно опустите капот до высоты примерно 20см над кузовом
автомобиля .
Закройте капот, отпустив его, и убедитесь, что капот зафиксировался.
■При открывании капота
Закрытие капота
1
2
3
Берите опорную штангу за мягкую часть.
Кроме того, не дотрагивайтесь до
металлической части опорной штанги, когда
требуется открыть капот сразу после
остановки автомобиля во время поездки,
так как опорная штанга может быть горячей.
Мягкая часть
