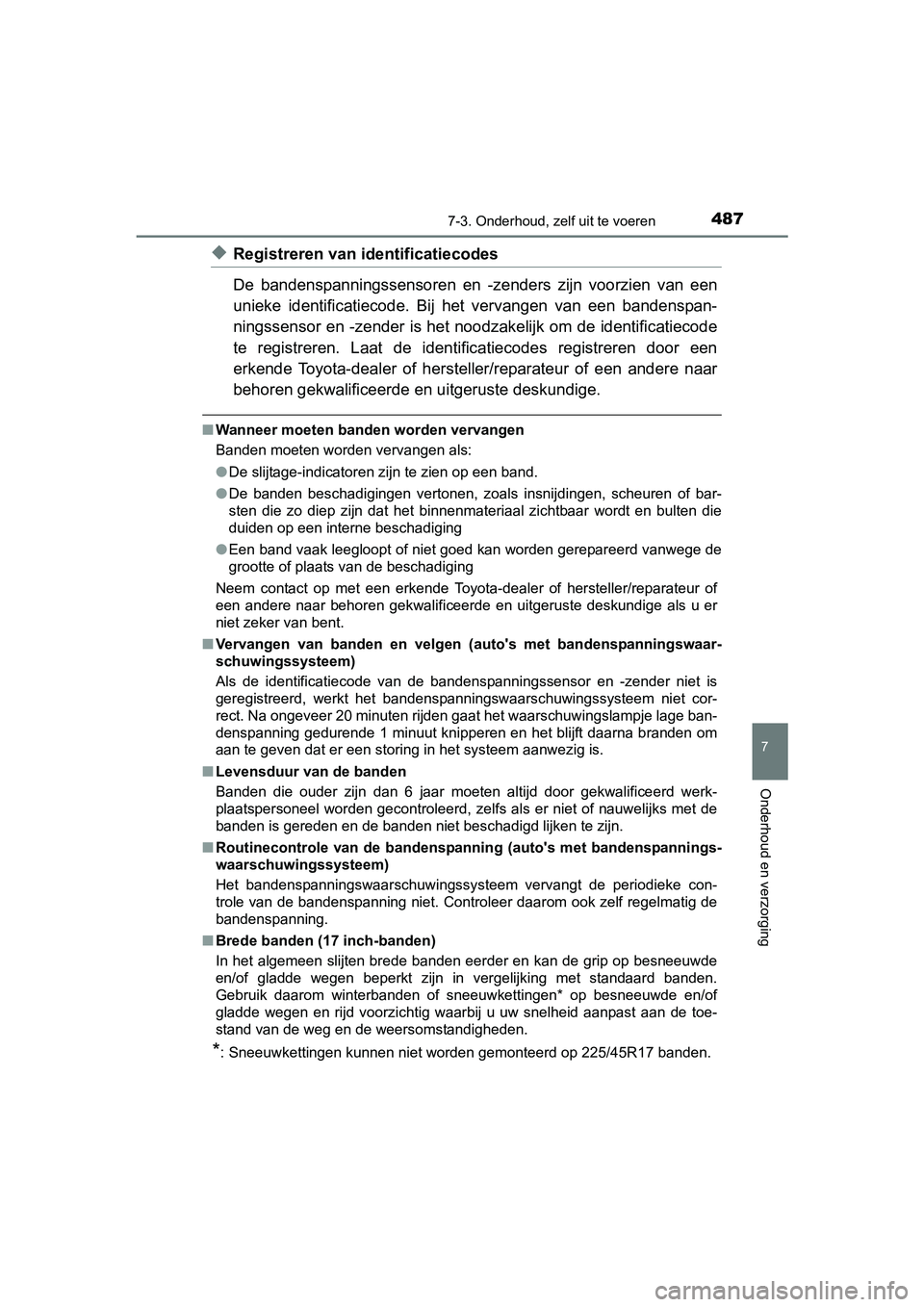

4877-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
7
Onderhoud en verzorging
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noo dzakelijk om de identificatiecode
te registreren. Laat de identific atiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
■ Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goed kan worden gerepareerd van wege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als u er
niet zeker van bent.
■ Vervangen van banden en velgen (auto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecode van de bandenspanningssensor en -zende r niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem ni et cor-
rect. Na ongeveer 20 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna b randen om
aan te geven dat er een storing in het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalifice erd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauw elijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■ Routinecontrole van de bandenspan ning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf re gelmatig de
bandenspanning.
■ Brede banden (17 inch-banden)
In het algemeen slijten brede banden eerder en kan de grip op b esneeuwde
en/of gladde wegen beperkt zijn in vergelijking met standaard b anden.
Gebruik daarom winterbanden of sneeuwkettingen* op besneeuwde e n/of
gladde wegen en rijd voorzichtig waarbij u uw snelheid aanpast aan de toe-
stand van de weg en de weersomstandigheden.
*: Sneeuwkettingen kunnen niet worden gemonteerd op 225/45R17 banden.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 487 Friday, October 7, 2016 4:48 PM

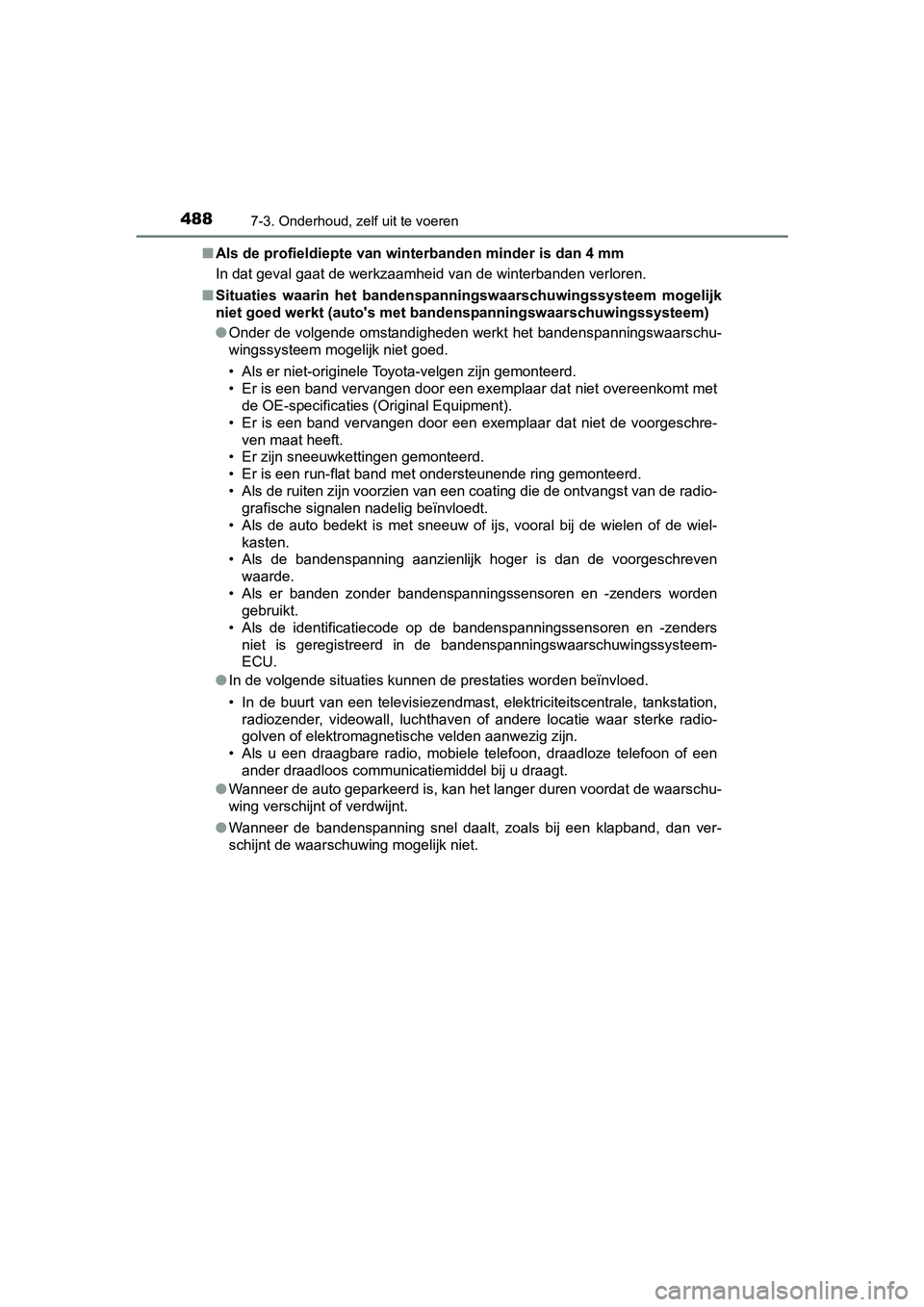

4887-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)■
Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
■ Situaties waarin het bandenspa nningswaarschuwingssysteem mogelijk
niet goed werkt (auto's met ba ndenspanningswaarschuwingssysteem )
● Onder de volgende omstandigheden werkt het bandenspanningswaarschu-
wingssysteem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exemplaar dat niet overeenko mt met
de OE-specificaties (Original Equipment).
• Er is een band vervangen door een exemplaar dat niet de voorge schre-
ven maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteunende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst v an de radio-
grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wiel-
kasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschrev en
waarde.
• Als er banden zonder bandenspanningssensoren en -zenders worde n
gebruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zenders
niet is geregistreerd in de bandenspanningswaarschuwingssysteem -
ECU.
● In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radio-
golven of elektromagnetische velden aanwezig zijn.
• Als u een draagbare radio, mobiele telefoon, draadloze telefoo n of een
ander draadloos communicatiemiddel bij u draagt.
● Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschu-
wing verschijnt of verdwijnt.
● Wanneer de bandenspanning snel daalt, zoals bij een klapband, d an ver-
schijnt de waarschuwing mogelijk niet.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 488 Friday, October 7, 2016 4:48 PM

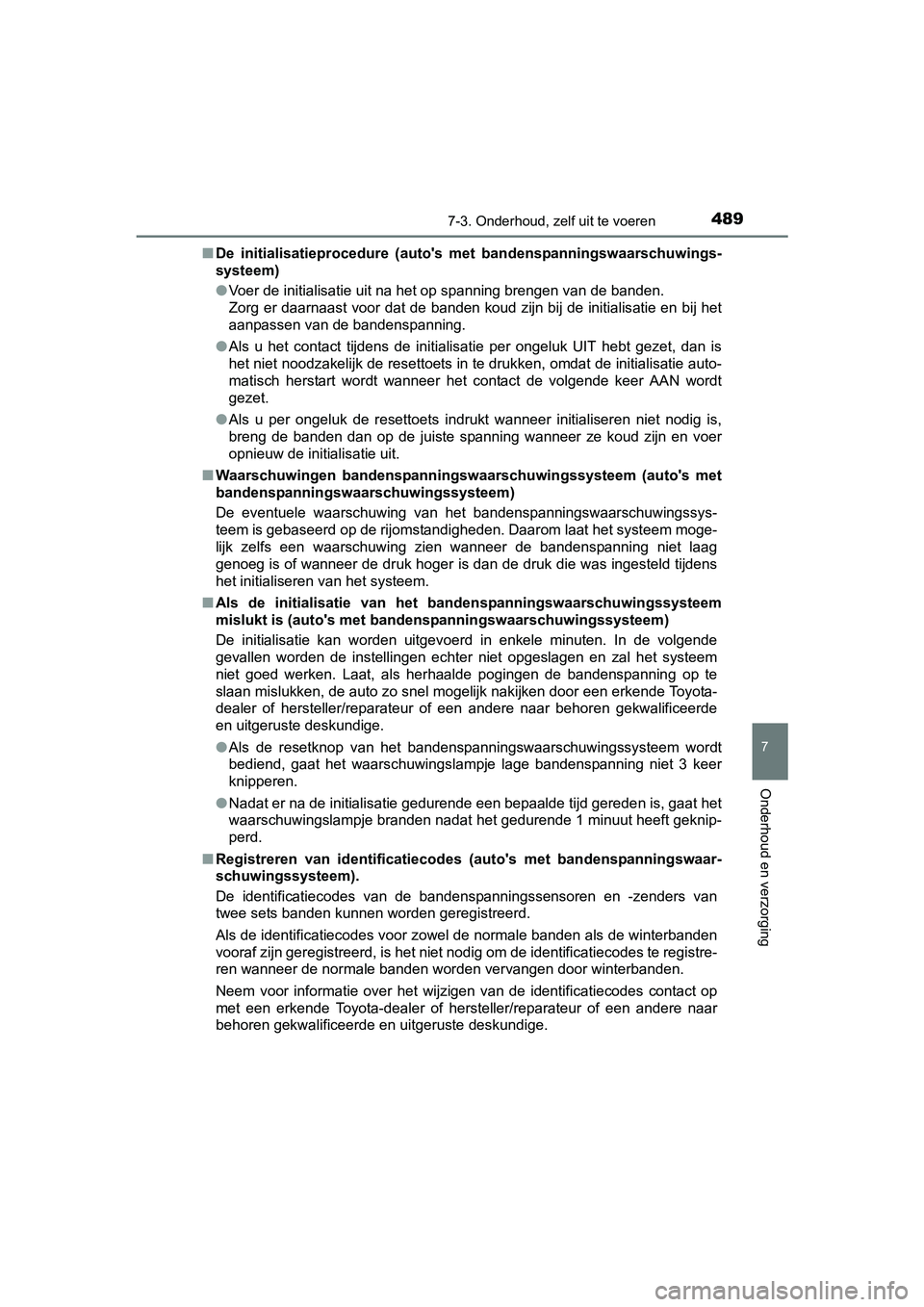

4897-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
7
Onderhoud en verzorging
■De initialisatieprocedure (auto's met bandenspanningswaarschuwi ngs-
systeem)
● Voer de initialisatie uit na het op spanning brengen van de ban den.
Zorg er daarnaast voor dat de banden koud zijn bij de initialis atie en bij het
aanpassen van de bandenspanning.
● Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is
het niet noodzakelijk de resettoets in te drukken, omdat de ini tialisatie auto-
matisch herstart wordt wanneer het contact de volgende keer AAN wordt
gezet.
● Als u per ongeluk de resettoets i ndrukt wanneer initialiseren niet nodig is,
breng de banden dan op de juiste spanning wanneer ze koud zijn en voer
opnieuw de initialisatie uit.
■ Waarschuwingen bandenspanningsw aarschuwingssysteem (auto's met
bandenspanningswaarschuwingssysteem)
De eventuele waarschuwing van het bandenspanningswaarschuwingss ys-
teem is gebaseerd op de rijomstandigheden. Daarom laat het syst eem moge-
lijk zelfs een waarschuwing zien wanneer de bandenspanning niet laag
genoeg is of wanneer de druk hoger is dan de druk die was inges teld tijdens
het initialiseren van het systeem.
■ Als de initialisatie van het bandenspanningswaarschuwingssystee m
mislukt is (auto's met bandens panningswaarschuwingssysteem)
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal h et systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspannin g op te
slaan mislukken, de auto zo snel mogelijk nakijken door een erk ende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
● Als de resetknop van het bandenspanningswaarschuwingssysteem wo rdt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
● Nadat er na de initialisatie gedurende een bepaalde tijd gerede n is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
■ Registreren van identificatiecodes (auto's met bandenspanningsw aar-
schuwingssysteem).
De identificatiecodes van de bandenspanningssensoren en -zender s van
twee sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de w interbanden
vooraf zijn geregistreerd, is het niet nodig om de identificati ecodes te registre-
ren wanneer de normale banden worden vervangen door winterbande n.
Neem voor informatie over het wijzigen van de identificatiecode s contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 489 Friday, October 7, 2016 4:48 PM

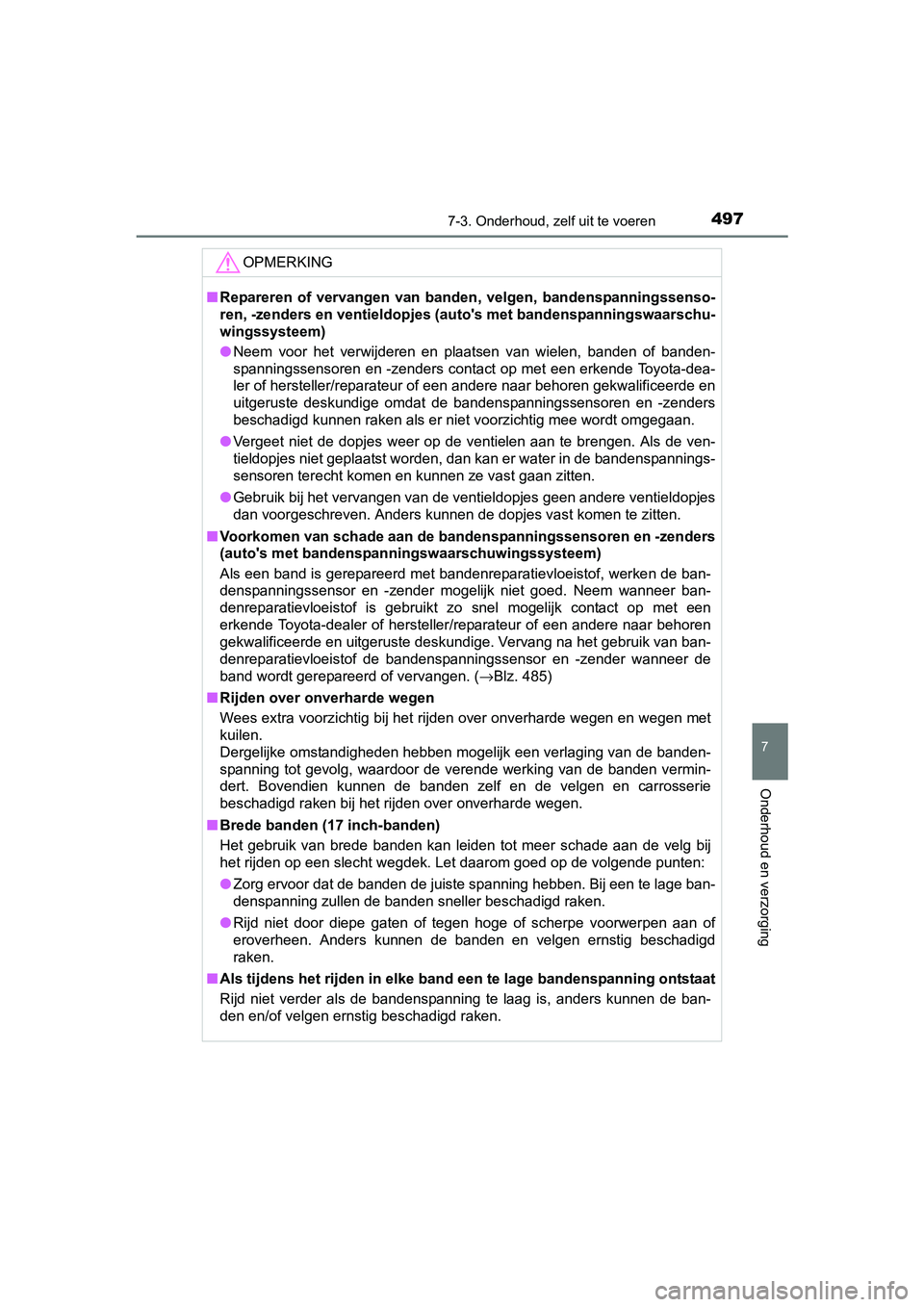

4977-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
7
Onderhoud en verzorging
OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssenso -
ren, -zenders en ventieldopjes (a uto's met bandenspanningswaars chu-
wingssysteem)
● Neem voor het verwijderen en plaatsen van wielen, banden of ban den-
spanningssensoren en -zenders contact op met een erkende Toyota -dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgeg aan.
● Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ven-
tieldopjes niet geplaatst worden, dan kan er water in de banden spannings-
sensoren terecht komen en kunnen ze vast gaan zitten.
● Gebruik bij het vervangen van de ventieldopjes geen andere vent ieldopjes
dan voorgeschreven. Anders kunnen de dopjes vast komen te zitte n.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( →Blz. 485)
■ Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosser ie
beschadigd raken bij het rijden over onverharde wegen.
■ Brede banden (17 inch-banden)
Het gebruik van brede banden kan leiden tot meer schade aan de velg bij
het rijden op een slecht wegdek. Let daarom goed op de volgende punten:
● Zorg ervoor dat de banden de juiste spanning hebben. Bij een te lage ban-
denspanning zullen de banden sneller beschadigd raken.
● Rijd niet door diepe gaten of tegen hoge of scherpe voorwerpen aan of
eroverheen. Anders kunnen de banden en velgen ernstig beschadig d
raken.
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunne n de ban-
den en/of velgen ernstig beschadigd raken.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 497 Friday, October 7, 2016 4:48 PM

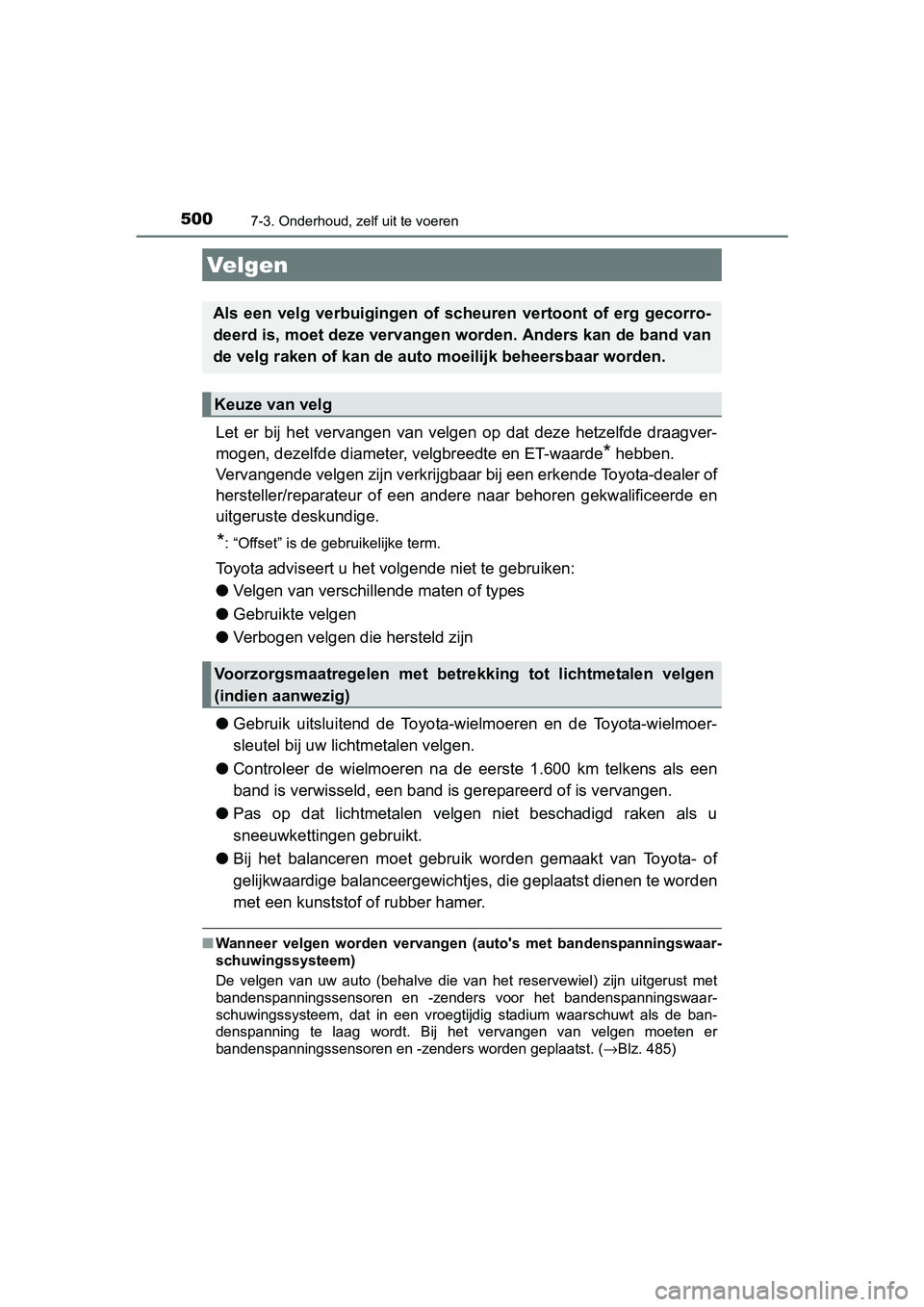

5007-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
Let er bij het vervangen van velgen op dat deze hetzelfde draagver-
mogen, dezelfde diameter, velgbreedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en
uitgeruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het v olgende niet te gebruiken:
● Velgen van verschillende maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en de Toyota-wielmoer-
sleutel bij uw lichtmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een
band is verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u
sneeuwkettingen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtje s, die geplaatst dienen te worden
met een kunststof of rubber hamer.
■ Wanneer velgen worden vervangen (auto's met bandenspanningswaar-
schuwingssysteem)
De velgen van uw auto (behalve die van het reservewiel) zijn ui tgerust met
bandenspanningssensoren en -zenders voor het bandenspanningswaa r-
schuwingssysteem, dat in een vroegtijdig stadium waarschuwt als de ban-
denspanning te laag wordt. Bij het vervangen van velgen moeten er
bandenspanningssensoren en -zenders worden geplaatst. ( →Blz. 485)
Velgen
Als een velg verbuigingen of scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen worden. Anders kan de band van
de velg raken of kan de auto moeilijk beheersbaar worden.
Keuze van velg
Voorzorgsmaatregelen met betre kking tot lichtmetalen velgen
(indien aanwezig)
UK AURIS_HB_OM_Europe_OM12K97E .book Page 500 Friday, October 7, 2016 4:48 PM

5027-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)

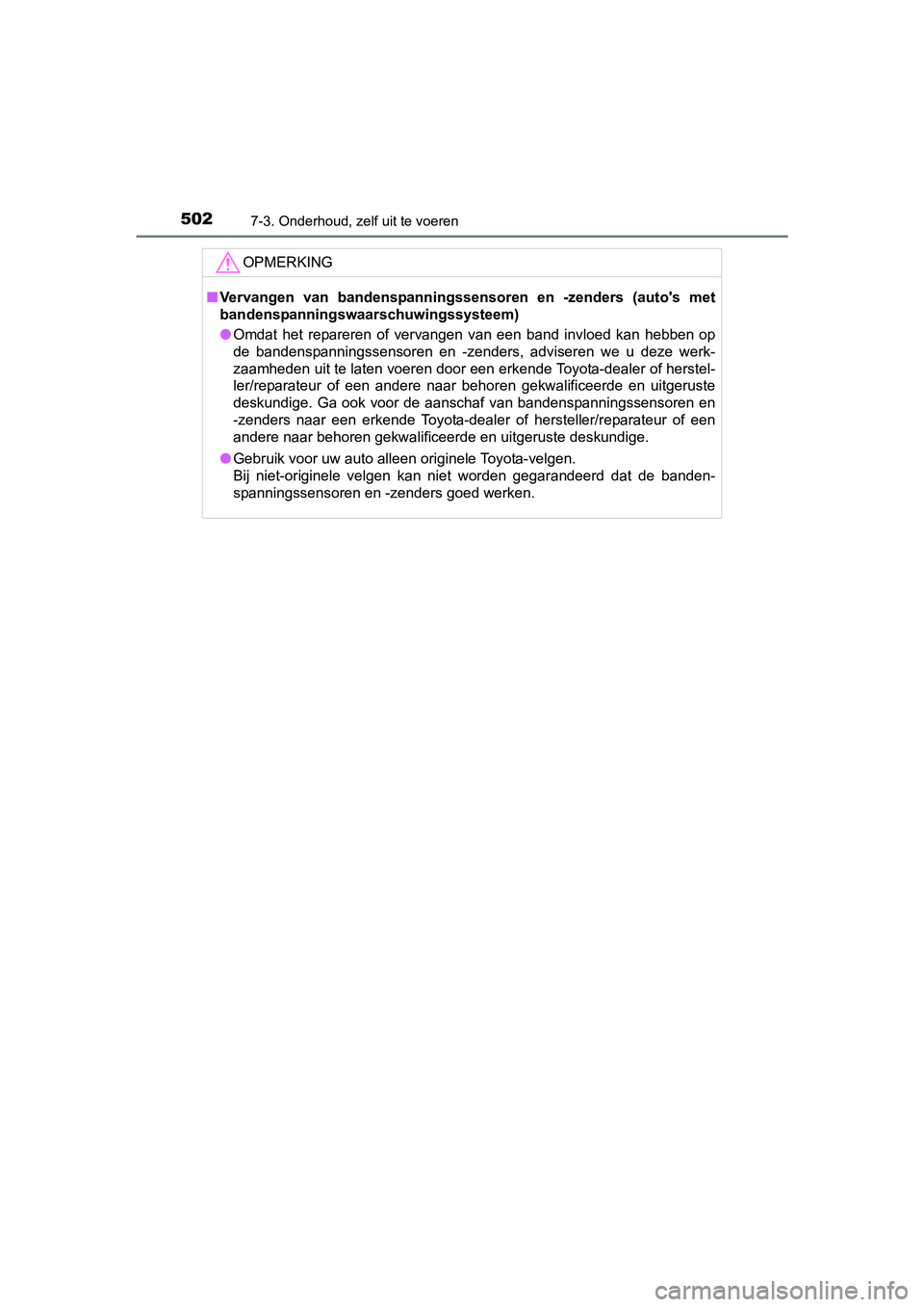

OPMERKING
■Vervangen van bandenspanningssensoren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
● Omdat het repareren of vervangen van een band invloed kan hebbe n op
de bandenspanningssensoren en -zenders, adviseren we u deze wer k-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de b anden-
spanningssensoren en -zenders goed werken.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 502 Friday, October 7, 2016 4:48 PM

5438-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen

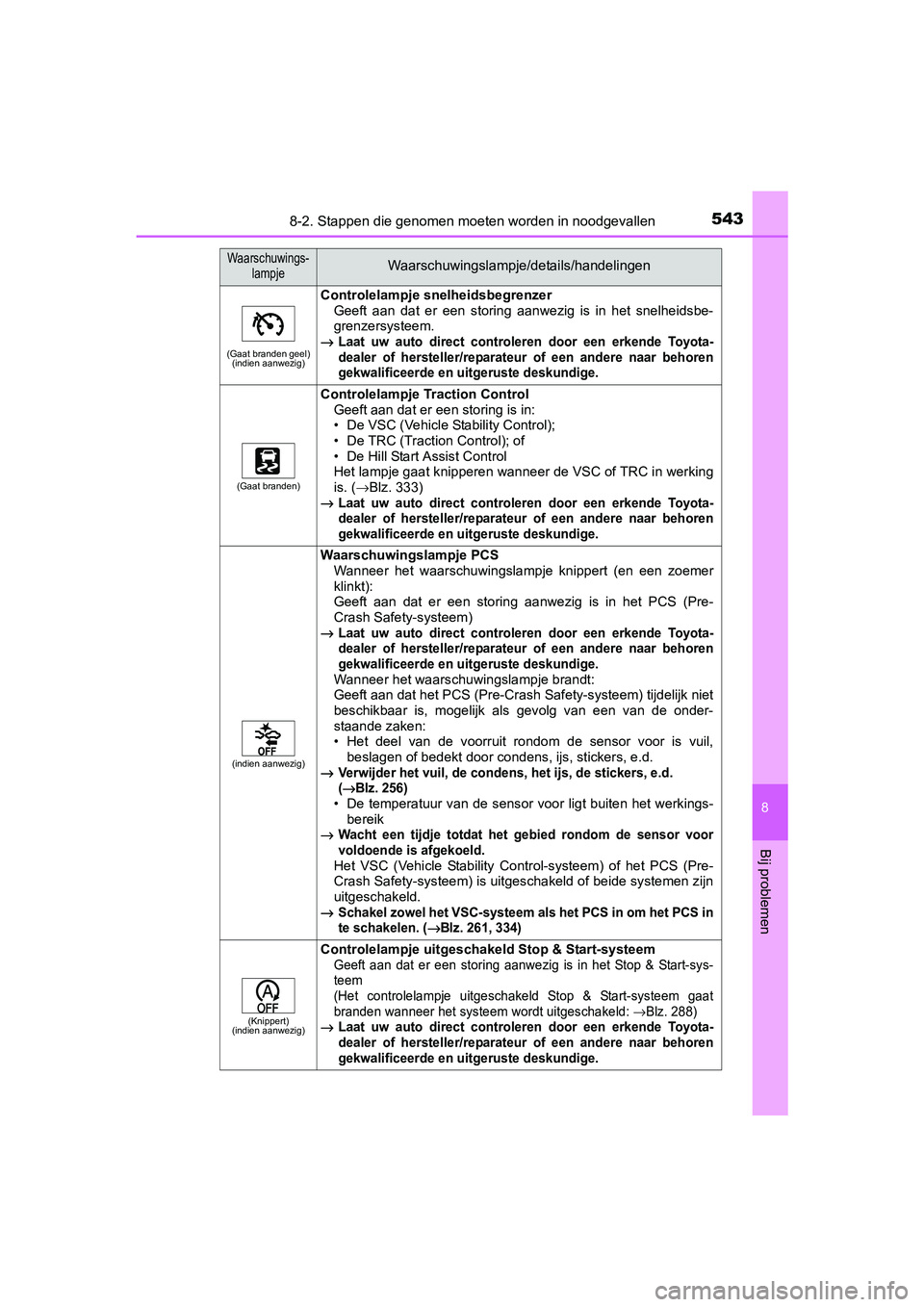

(Gaat branden geel)
(indien aanwezig)
Controlelampje sne lheidsbegrenzer
Geeft aan dat er een storing aanwezig is in het snelheidsbe-
grenzersysteem.
→Laat uw auto direct controleren door een erkende Toyota-
dealer of hersteller/reparat eur of een andere naar behoren
gekwalificeerde en ui tgeruste deskundige.
(Gaat branden)
Controlelampje Traction Control
Geeft aan dat er een storing is in:
• De VSC (Vehicle Stability Control);
• De TRC (Traction Control); of
• De Hill Start Assist Control
Het lampje gaat knipperen wann eer de VSC of TRC in werking
is. ( →Blz. 333)
→Laat uw auto direct controleren door een erkende Toyota-
dealer of hersteller/reparat eur of een andere naar behoren
gekwalificeerde en ui tgeruste deskundige.
(indien aanwezig)
Waarschuwingslampje PCS
Wanneer het waarschuwingslampje knippert (en een zoemer
klinkt):
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systeem)
→Laat uw auto direct controleren door een erkende Toyota-
dealer of hersteller/reparat eur of een andere naar behoren
gekwalificeerde en ui tgeruste deskundige.
Wanneer het waarschu wingslampje brandt:
Geeft aan dat het PCS (Pre-Crash Safety-systeem) tijdelijk niet
beschikbaar is, mogelijk als gevolg van een van de onder-
staande zaken:
• Het deel van de voorruit rondom de sensor voor is vuil, beslagen of bedekt door co ndens, ijs, stickers, e.d.
→Verwijder het vuil, de condens, het ijs, de stickers, e.d.
(→Blz. 256)
• De temperatuur van de sensor voor ligt buiten het werkings-
bereik
→Wacht een tijdje totdat het gebied rondom de sensor voor
voldoende is afgekoeld.
Het VSC (Vehicle Stability Con trol-systeem) of het PCS (Pre-
Crash Safety-systeem) is uitgeschakeld of beide systemen zijn
uitgeschakeld.
→Schakel zowel het VSC-systeem a ls het PCS in om het PCS in
te schakelen. (→Blz. 261, 334)
(Knippert)
(indien aanwezig)
Controlelampje uitgescha keld Stop & Start-systeem
Geeft aan dat er een storing aanwezig is in het Stop & Start-sy s-
teem
(Het controlelampje uitgeschakeld Stop & Start-systeem gaat
branden wanneer het systeem wordt uitgeschakeld:
→Blz. 288)
→Laat uw auto direct controleren door een erkende Toyota-
dealer of hersteller/reparat eur of een andere naar behoren
gekwalificeerde en ui tgeruste deskundige.
Waarschuwings-
lampjeWaarschuwingslampje/details/handelingen
UK AURIS_HB_OM_Europe_OM12K97E .book Page 543 Friday, October 7, 2016 4:48 PM

5498-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen

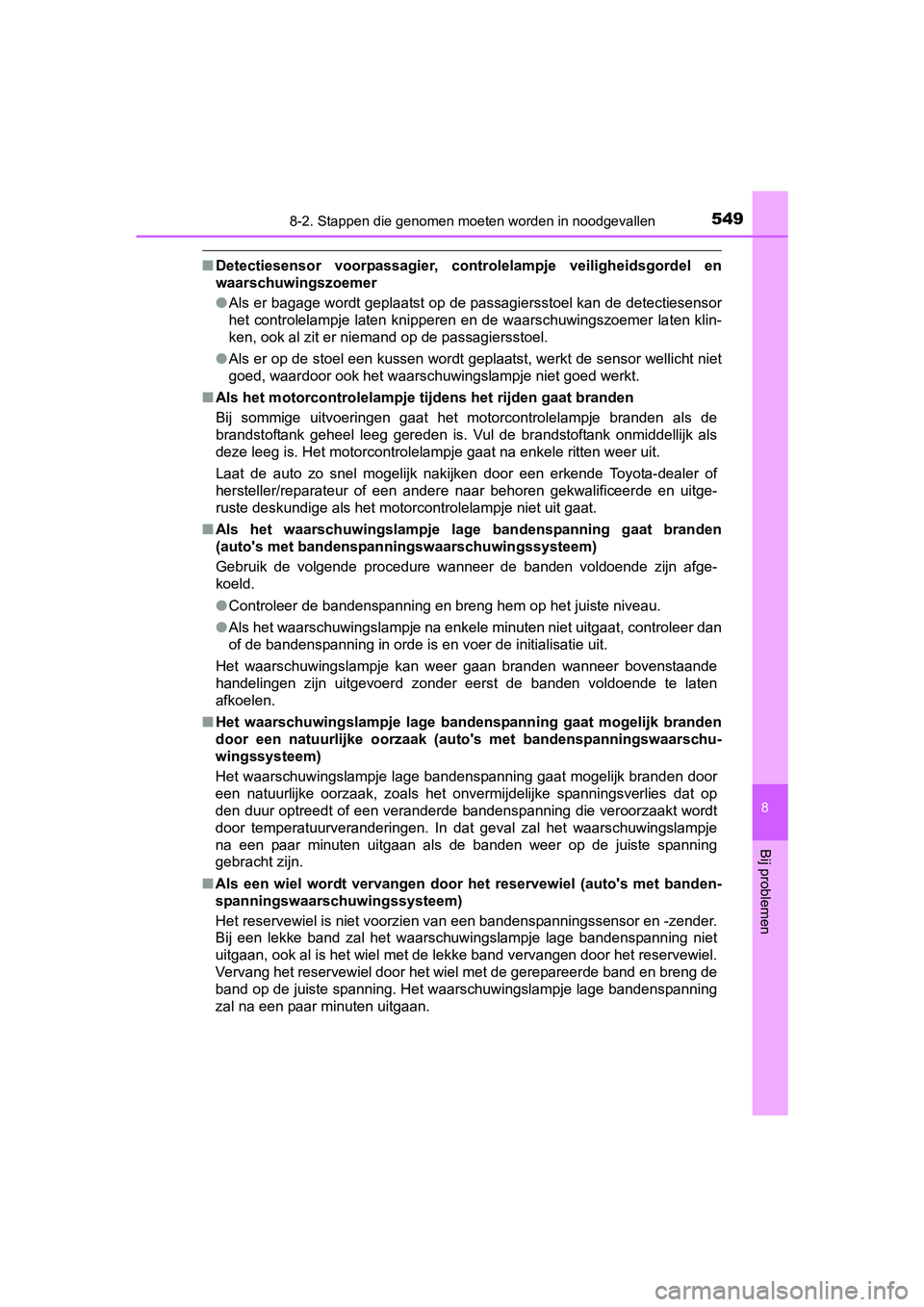

■Detectiesensor voorpassagier, controlelampje veiligheidsgordel en
waarschuwingszoemer
● Als er bagage wordt geplaatst op de passagiersstoel kan de dete ctiesensor
het controlelampje laten knipperen en de waarschuwingszoemer la ten klin-
ken, ook al zit er niemand op de passagiersstoel.
● Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarschuwingslampje niet goed werkt.
■ Als het motorcontrolelampje ti jdens het rijden gaat branden
Bij sommige uitvoeringen gaat het motorcontrolelampje branden a ls de
brandstoftank geheel leeg gereden is. Vul de brandstoftank onmi ddellijk als
deze leeg is. Het motorcontrolelampje gaat na enkele ritten wee r uit.
Laat de auto zo snel mogelijk nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige als het motorcontrolelampje niet uit gaat.
■ Als het waarschuwingslampje lag e bandenspanning gaat branden
(auto's met bandenspanningswaarschuwingssysteem)
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
● Als het waarschuwingslampje na enkele minuten niet uitgaat, con troleer dan
of de bandenspanning in orde is en voer de initialisatie uit.
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaa nde
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
■ Het waarschuwingslampje lage ba ndenspanning gaat mogelijk brand en
door een natuurlijke oorzaak (aut o's met bandenspanningswaarsch u-
wingssysteem)
Het waarschuwingslampje lage bandenspanning gaat mogelijk brand en door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsver lies dat op
den duur optreedt of een veranderde bandenspanning die veroorza akt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwin gslampje
na een paar minuten uitgaan als de banden weer op de juiste spa nning
gebracht zijn.
■ Als een wiel wordt vervangen d oor het reservewiel (auto's met b anden-
spanningswaarschuwingssysteem)
Het reservewiel is niet voorzien van een bandenspanningssensor en -zender.
Bij een lekke band zal het waarschuwingslampje lage bandenspann ing niet
uitgaan, ook al is het wiel met de lekke band vervangen door he t reservewiel.
Vervang het reservewiel door het wiel met de gerepareerde band en breng de
band op de juiste spanning. Het waarschuwingslampje lage bandenspanning
zal na een paar minuten uitgaan.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 549 Friday, October 7, 2016 4:48 PM

5568-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)■

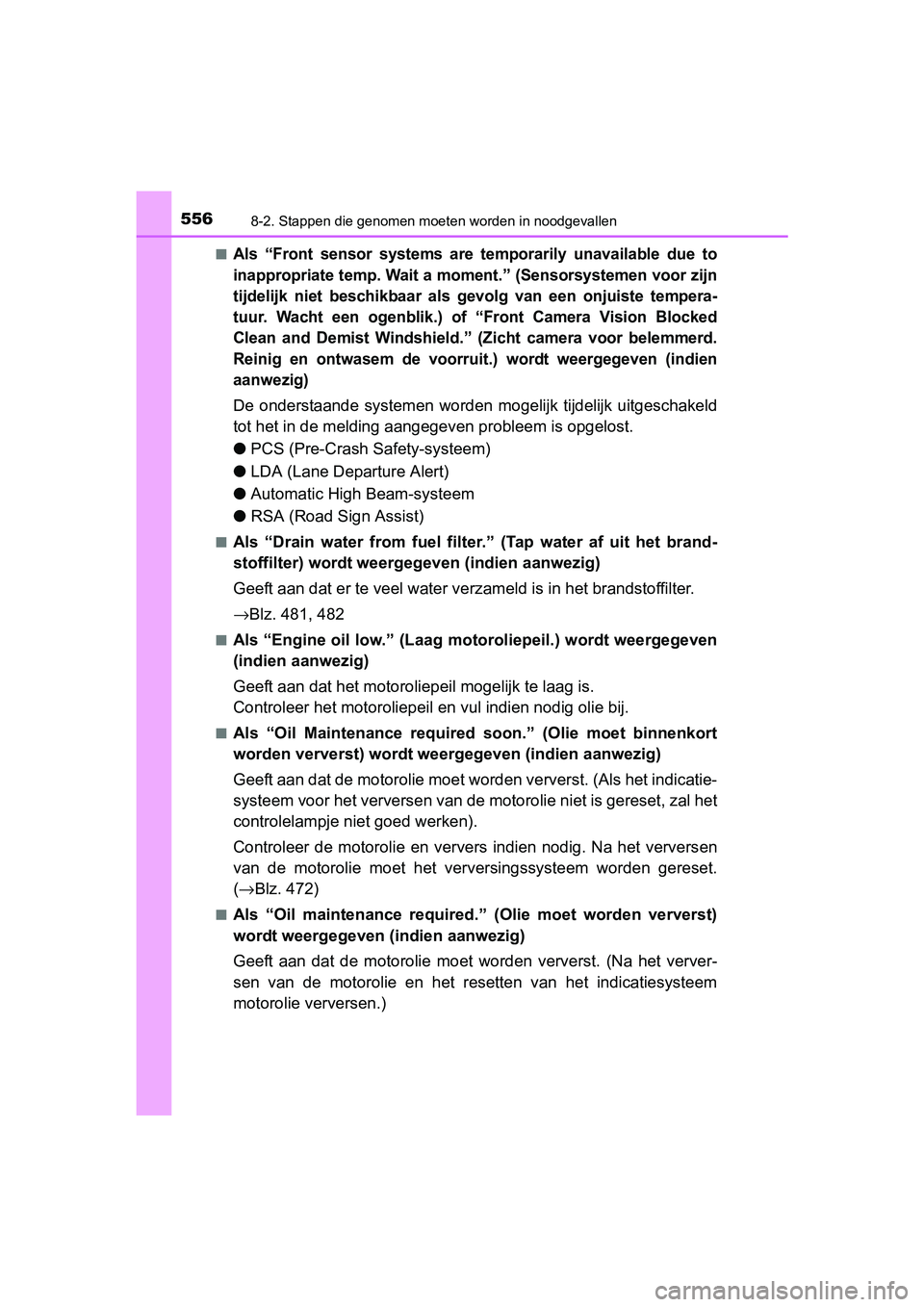

Als “Front sensor systems are temporarily unavailable due to
inappropriate temp. Wait a moment.” (Sensorsystemen voor zijn
tijdelijk niet beschikbaar als gevolg van een onjuiste tempera-
tuur. Wacht een ogenblik.) of “Front Camera Vision Blocked
Clean and Demist Windshield.” (Zicht camera voor belemmerd.
Reinig en ontwasem de voorruit.) wordt weergegeven (indien
aanwezig)
De onderstaande systemen worden
mogelijk tijdelijk uitgeschakeld
tot het in de melding aangegeven probleem is opgelost.
● PCS (Pre-Crash Safety-systeem)
● LDA (Lane Departure Alert)
● Automatic High Beam-systeem
● RSA (Road Sign Assist)
■Als “Drain water from fuel filter.” (Tap water af uit het brand -
stoffilter) wordt weerge geven (indien aanwezig)
Geeft aan dat er te veel water verzameld is in het brandstoffil ter.
→ Blz. 481, 482
■Als “Engine oil low.” (Laag motoroliepeil.) wordt weergegeven
(indien aanwezig)
Geeft aan dat het motoroli epeil mogelijk te laag is.
Controleer het motoroliepeil en vul indien nodig olie bij.
■Als “Oil Maintenance required soon.” (Olie moet binnenkort
worden ververst) wordt weer gegeven (indien aanwezig)
Geeft aan dat de motorolie moet worden ververst. (Als het indic atie-
systeem voor het verversen van de motorolie niet is gereset, za l het
controlelampje niet goed werken).
Controleer de motorolie en ververs indien nodig. Na het ververs en
van de motorolie moet het verve rsingssysteem worden gereset.
( → Blz. 472)
■Als “Oil maintenance required.” (Olie moet worden ververst)
wordt weergegeven (indien aanwezig)
Geeft aan dat de motorolie moet worden ververst. (Na het verver -
sen van de motorolie en het resetten van het indicatiesysteem
motorolie verversen.)
UK AURIS_HB_OM_Europe_OM12K97E .book Page 556 Friday, October 7, 2016 4:48 PM

5688-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)

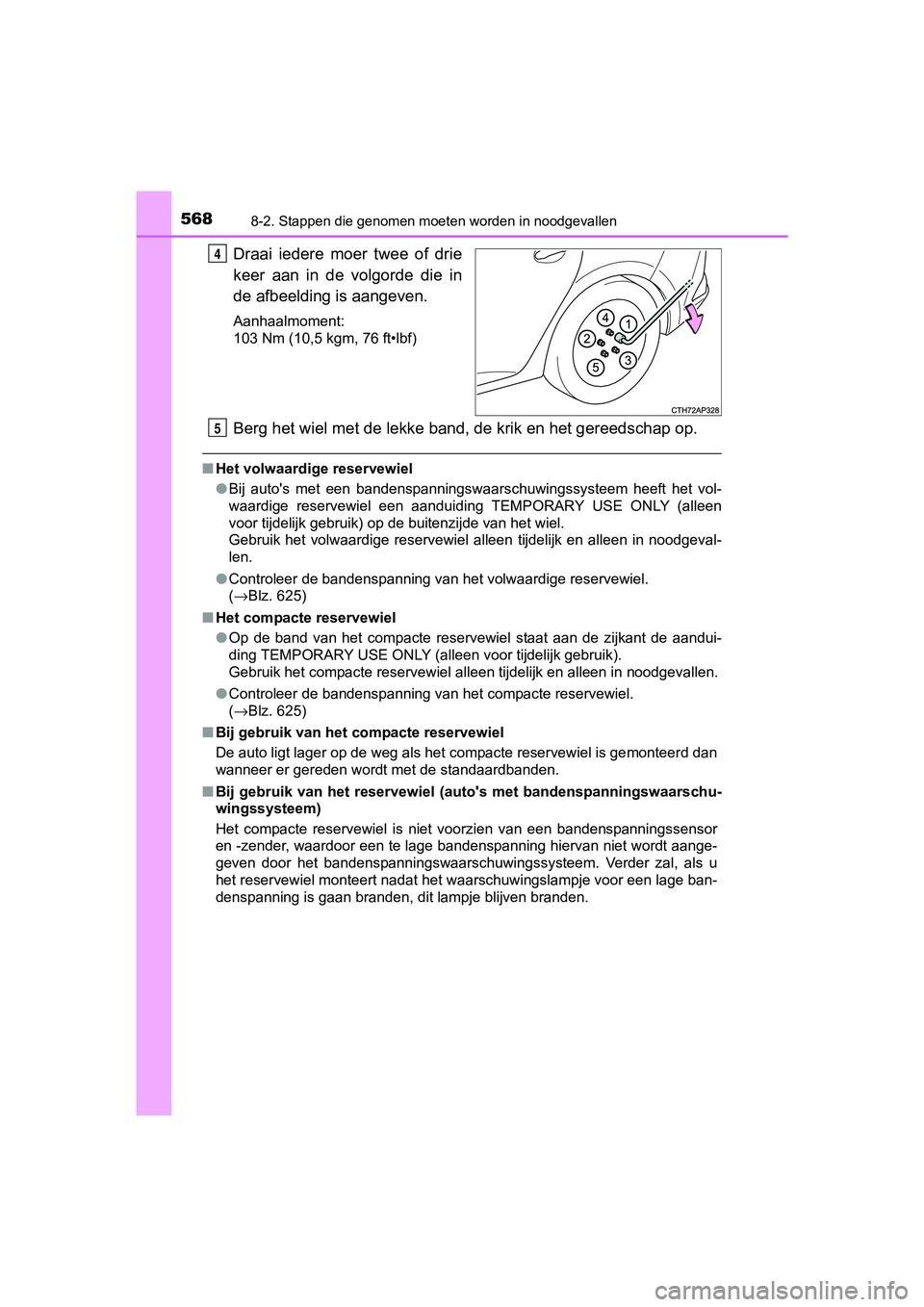

Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Berg het wiel met de lekke band, de krik en het gereedschap op.
■Het volwaardige reservewiel
●Bij auto's met een bandenspanningswaarschuwingssysteem heeft he t vol-
waardige reservewiel een aanduiding TEMPORARY USE ONLY (alleen
voor tijdelijk gebruik) op de buitenzijde van het wiel.
Gebruik het volwaardige reservewiel alleen tijdelijk en alleen in noodgeval-
len.
● Controleer de bandenspanning van het volwaardige reservewiel.
(→Blz. 625)
■ Het compacte reservewiel
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel.
(→Blz. 625)
■ Bij gebruik van het compacte reservewiel
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan
wanneer er gereden wordt met de standaardbanden.
■ Bij gebruik van het reservewiel (auto's met bandenspanningswaar schu-
wingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspannin gssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wo rdt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het reservewiel monteert nadat het waarschuwingslampje voor een lage ban-
denspanning is gaan branden, dit lampje blijven branden.
4
5
UK AURIS_HB_OM_Europe_OM12K97E .book Page 568 Friday, October 7, 2016 4:48 PM
