sensor TOYOTA AURIS 2017 Instructieboekje (in Dutch)

3
1
9 8
7 5 4
3
2
UK AURIS_HB_EE (OM12K97E)
6
3-3. Verstellen van de stoelenVoorstoelen........................168
Achterstoelen .....................170
Hoofdsteunen ....................172
3-4. Verstellen van het stuurwiel en de spiegels
Stuurwiel ............................174
Binnenspiegel ....................176
Buitenspiegels ...................178
3-5. Openen en sluiten van de ruiten
Elektrisch bedienbare ruiten................................181
4-1. Voordat u gaat rijden Rijden met de auto.............186
Lading en bagage ..............198
Rijden met een aanhangwagen ................199
4-2. Rijprocedures Contactslot (auto's zonder Smart entry-systeem
en startknop)....................209
Startknop (auto's met Smart entry-systeem
en startknop)....................213
Multidrive CVT ...................223
Handgeschakelde transmissie ......................230
Richtingaanwijzer- schakelaar .......................233
Parkeerrem ........................234 4-3. Bedienen van verlichting
en ruitenwissers
Lichtschakelaar ................. 235
Schakelaar mistlampen ..... 241
Ruitenwissers en -sproeiers ................... 243
Achterruitenwisser en -sproeier ..................... 247
4-4. Tanken Openen van de tankdop .... 249
4-5. Toyota Safety Sense Toyota Safety Sense ......... 252
PCS (Pre-Crash Safety-systeem) ......................... 258
LDA (Lane Departure Alert) ............................... 271
Automatic High Beam- systeem........................... 276
RSA (Road Sign Assist) .... 280
4-6. Gebruik van de onder- steunende systemen
Stop & Start-systeem (Smart Stop).................... 286
Cruise control .................... 299
Snelheidsbegrenzer .......... 304
Toyota Parking Assist- sensor ............................. 308
Simple-IPA (Simple-Intelligent
Parking Assist) ................ 315
Roetfilter ............................ 330
Ondersteunende systemen......................... 332
4-7. Rijtips Rijden in de winter............. 338
4Rijden
UK AURIS_HB_OM_Europe_OM12K97E .book Page 3 Friday, October 7, 2016 4:48 PM

431-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
UK AURIS_HB_EE (OM12K97E)

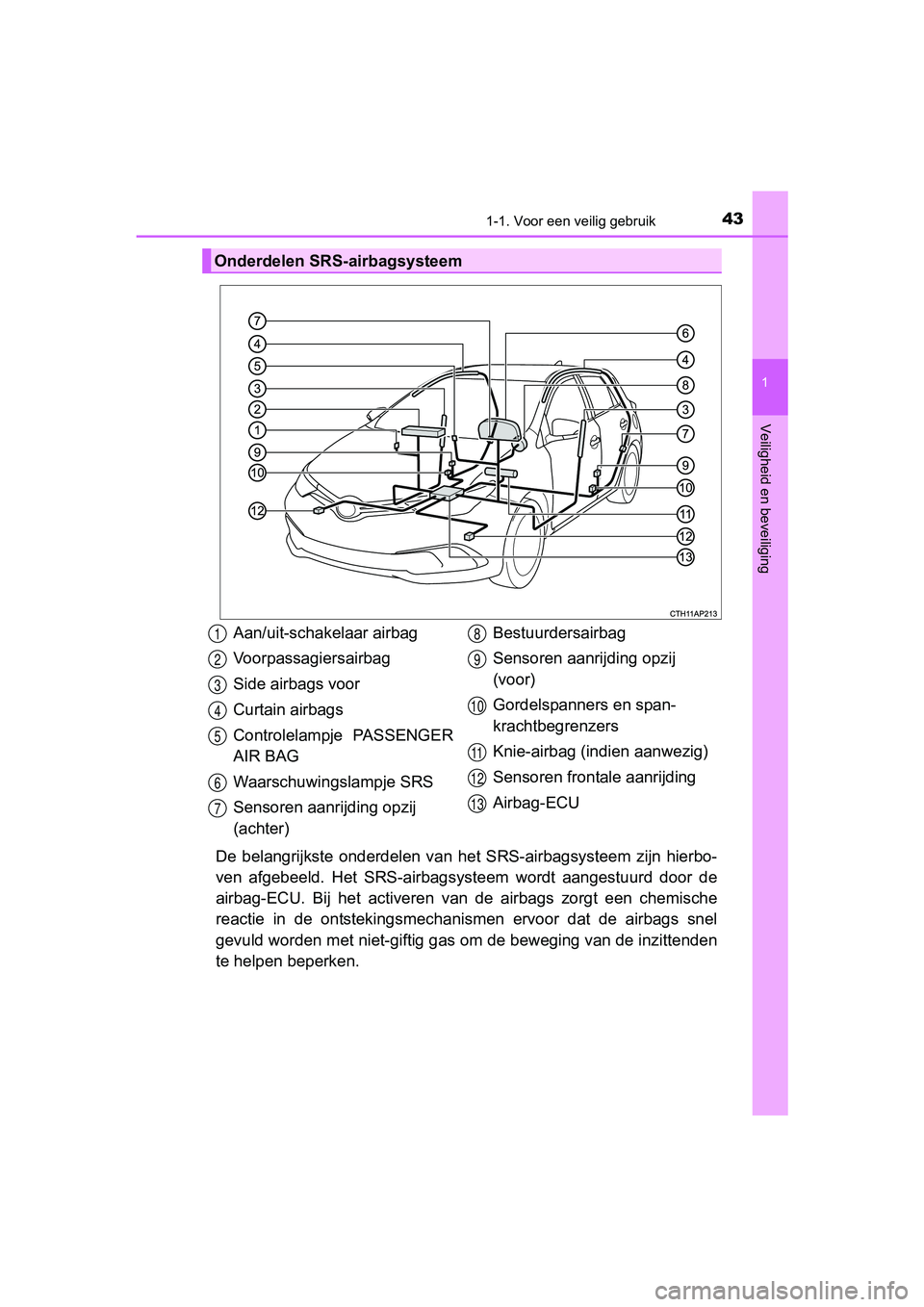

De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS -airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechanismen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken.
Onderdelen SRS-airbagsysteem
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Side airbags voor
Curtain airbags
Controlelampje PASSENGER
AIR BAG
Waarschuwingslampje SRS
Sensoren aanrijding opzij
(achter) Bestuurdersairbag
Sensoren aanrijding opzij
(voor)
Gordelspanners en span-
krachtbegrenzers
Knie-airbag (indien aanwezig)
Sensoren frontale aanrijding
Airbag-ECU1
2
3
4
5
6
7
8
9
10
11
12
13
UK AURIS_HB_OM_Europe_OM12K97E
.book Page 43 Friday, October 7, 2016 4:48 PM

901-2. Antidiefstalsysteem
UK AURIS_HB_EE (OM12K97E)

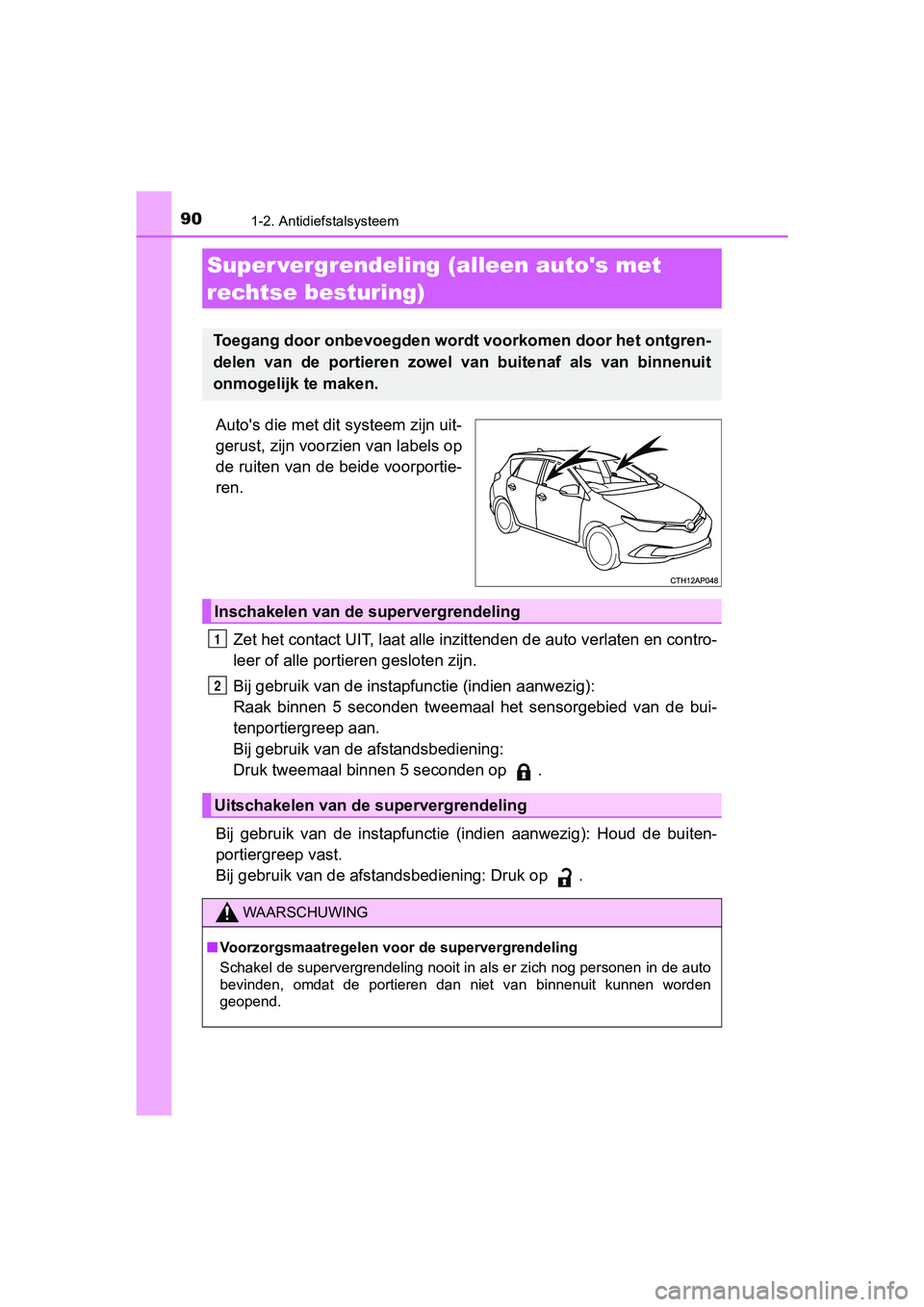

Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.Zet het contact UIT, laat alle inzittenden de auto verlaten en contro-
leer of alle portieren gesloten zijn.
Bij gebruik van de instapfunctie (indien aanwezig):
Raak binnen 5 seconden tweemaal het sensorgebied van de bui-
tenportiergreep aan.
Bij gebruik van de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
Bij gebruik van de instapfunctie (indien aanwezig): Houd de bui ten-
portiergreep vast.
Bij gebruik van de afstandsbediening: Druk op .
Super vergrendeling (alleen auto's met
rechtse besturing)
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel v an buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
Uitschakelen van de supervergrendeling
WAARSCHUWING
■ Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen word en
geopend.
1
2
UK AURIS_HB_OM_Europe_OM12K97E .book Page 90 Friday, October 7, 2016 4:48 PM

952. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)
2
Instrumentenpaneel

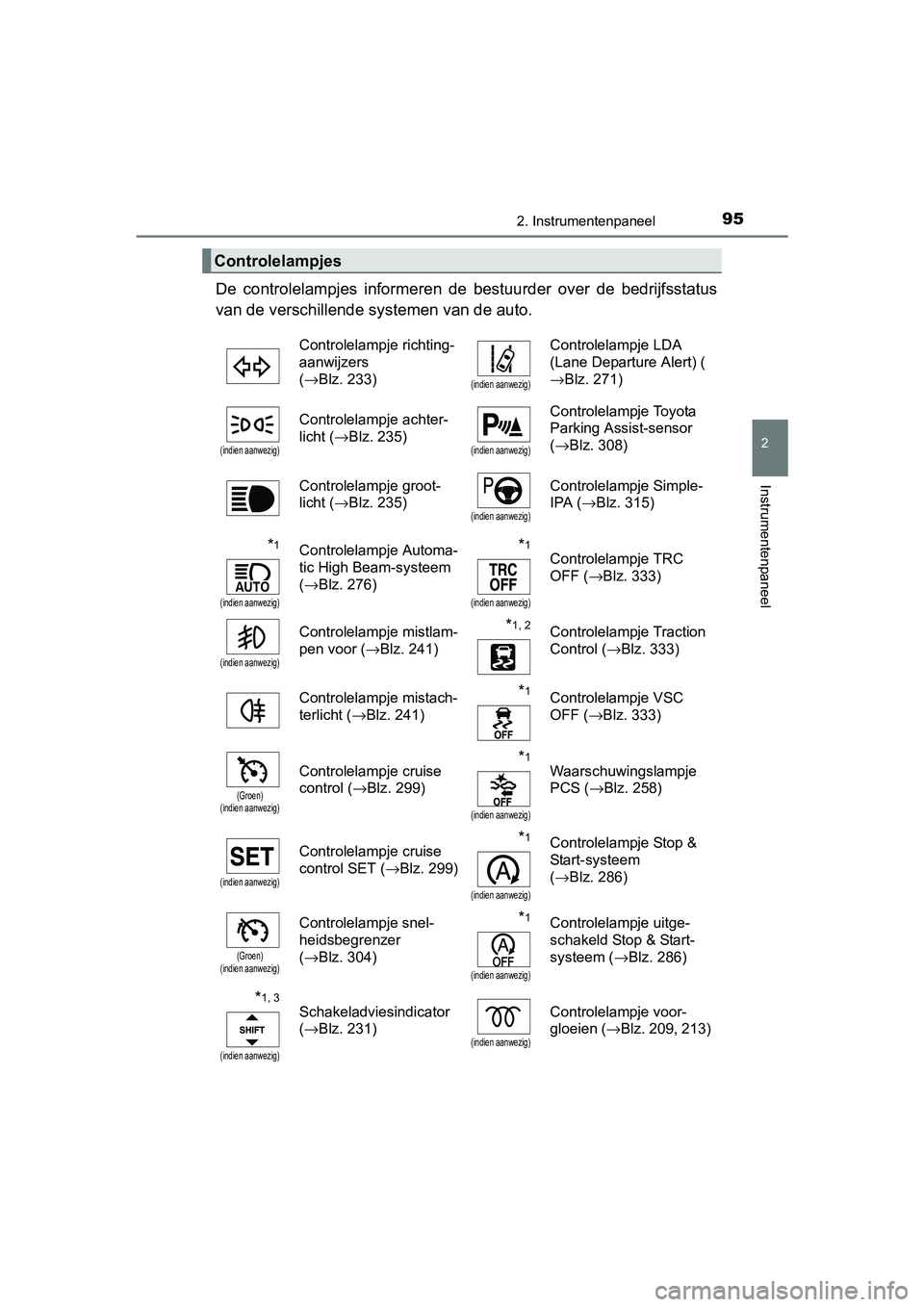

De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers
(→Blz. 233)
(indien aanwezig)
Controlelampje LDA
(Lane Departure Alert) (
→Blz. 271)
(indien aanwezig)
Controlelampje achter-
licht ( →Blz. 235)
(indien aanwezig)
Controlelampje Toyota
Parking Assist-sensor
(→Blz. 308)
Controlelampje groot-
licht ( →Blz. 235)
(indien aanwezig)
Controlelampje Simple-
IPA (→Blz. 315)
*1
(indien aanwezig)
Controlelampje Automa-
tic High Beam-systeem
(→Blz. 276)*1
(indien aanwezig)
Controlelampje TRC
OFF ( →Blz. 333)
(indien aanwezig)
Controlelampje mistlam-
pen voor ( →Blz. 241)*1, 2Controlelampje Traction
Control (→Blz. 333)
Controlelampje mistach-
terlicht ( →Blz. 241)
*1Controlelampje VSC
OFF ( →Blz. 333)
(Groen)
(indien aanwezig)
Controlelampje cruise
control ( →Blz. 299)*1
(indien aanwezig)
Waarschuwingslampje
PCS (→Blz. 258)
(indien aanwezig)
Controlelampje cruise
control SET (→Blz. 299)*1
(indien aanwezig)
Controlelampje Stop &
Start-systeem
(→Blz. 286)
(Groen)
(indien aanwezig)
Controlelampje snel-
heidsbegrenzer
( →Blz. 304)*1
(indien aanwezig)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( →Blz. 286)
*1, 3
(indien aanwezig)
Schakeladviesindicator
(→Blz. 231)
(indien aanwezig)
Controlelampje voor-
gloeien ( →Blz. 209, 213)
UK AURIS_HB_OM_Europe_OM12K97E .book Page 95 Friday, October 7, 2016 4:48 PM

1132. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)
2
Instrumentenpaneel

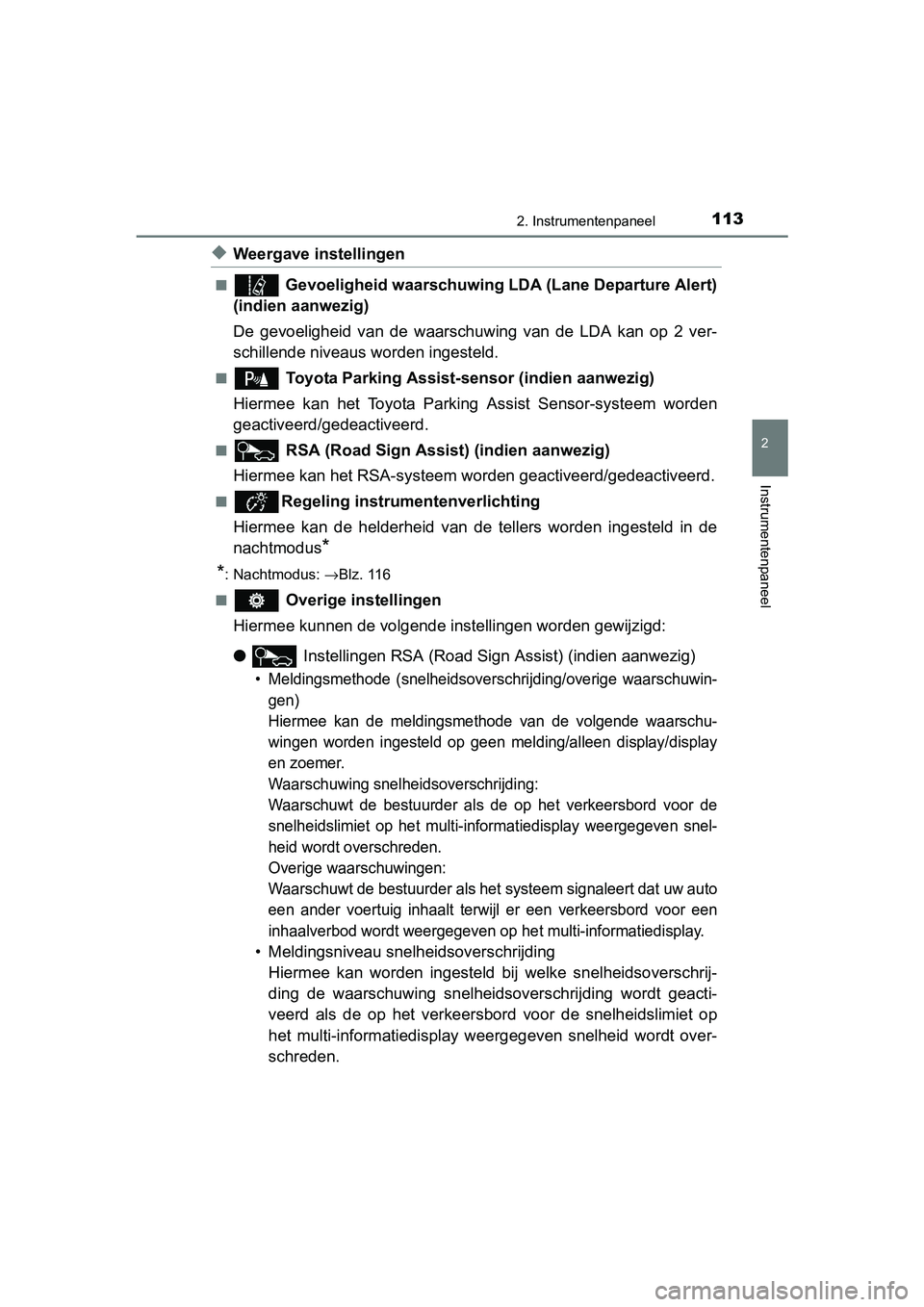

◆Weergave instellingen
■ Gevoeligheid waarschuwing LDA (Lane Departure Alert)
(indien aanwezig)
De gevoeligheid van de waarschuwing van de LDA kan op 2 ver-
schillende niveaus worden ingesteld.
■ Toyota Parking Assist-sensor (indien aanwezig)
Hiermee kan het Toyota Parking Assist Sensor-systeem worden
geactiveerd/gedeactiveerd.
■ RSA (Road Sign Assi st) (indien aanwezig)
Hiermee kan het RSA-s ysteem worden geactiveerd/gedeactiveerd.
■Regeling instrumentenverlichting
Hiermee kan de helderheid van de tellers worden ingesteld in de
nachtmodus
*
*
: Nachtmodus: →Blz. 116
■
Overige instellingen
Hiermee kunnen de volgende ins tellingen worden gewijzigd:
● Instellingen RSA (Road Sign Assist) (indien aanwezig)
• Meldingsmethode (snelheidsoverschrijding/overige waarschuwin-
gen)
Hiermee kan de meldingsmeth ode van de volgende waarschu-
wingen worden ingesteld op geen melding/alleen display/display
en zoemer.
Waarschuwing snelheidsoverschrijding:
Waarschuwt de bestuurder als de op het verkeersbord voor de
snelheidslimiet op het multi-informatiedisplay weergegeven snel -
heid wordt overschreden.
Overige waarschuwingen:
Waarschuwt de bestuurder als het systeem signaleert dat uw auto
een ander voertuig inhaalt terwijl er een verkeersbord voor een
inhaalverbod wordt weergegeven op het multi-informatiedisplay.
• Meldingsniveau snelheidsoverschrijding Hiermee kan worden ingesteld bij welke snelheidsoverschrij-
ding de waarschuwing snelheidsoverschrijding wordt geacti-
veerd als de op het verkeersbord voor de snelheidslimiet op
het multi-informatiedisplay weergegeven snelheid wordt over-
schreden.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 113 Friday, October 7, 2016 4:48 PM

134
UK AURIS_HB_EE (OM12K97E)
3-2. Openen, sluiten en vergrendelen van de portieren
◆Instapfunctie (auto's met Smart entry-systeem en startknop)
Zorg dat u de elektronische sleutel bij u hebt om deze functie in te
kunnen schakelen.
Pak de voorportiergreep vast
om alle portieren te ontgren-
delen.
Zorg ervoor dat u de sensor aan
de achterzijde van de portier-
greep aanraakt.
De portieren en de achterklep
kunnen gedurende 3 seconden
na het vergrendelen niet worden
ontgrendeld.
Raak de vergrendelsensor (de u itholling aan de zijkant van de
voorportiergreep) aan om alle portieren te vergrendelen.
Controleer of het portier goed vergrendeld is.
◆Afstandsbediening
Auto's zonder Smart entry-systeem en startknop
Vergrendelen van alle portie-
ren
Controleer of het portier goed
vergrendeld is.
Ontgrendelen van alle portie-
ren
Por tieren
Van buitenaf ontgrendelen en v ergrendelen van de portieren
1
2
1
2
UK AURIS_HB_OM_Europe_OM12K97E .book Page 134 Friday, October 7, 2016 4:48 PM

1363-2. Openen, sluiten en vergrendelen van de portieren
UK AURIS_HB_EE (OM12K97E)■

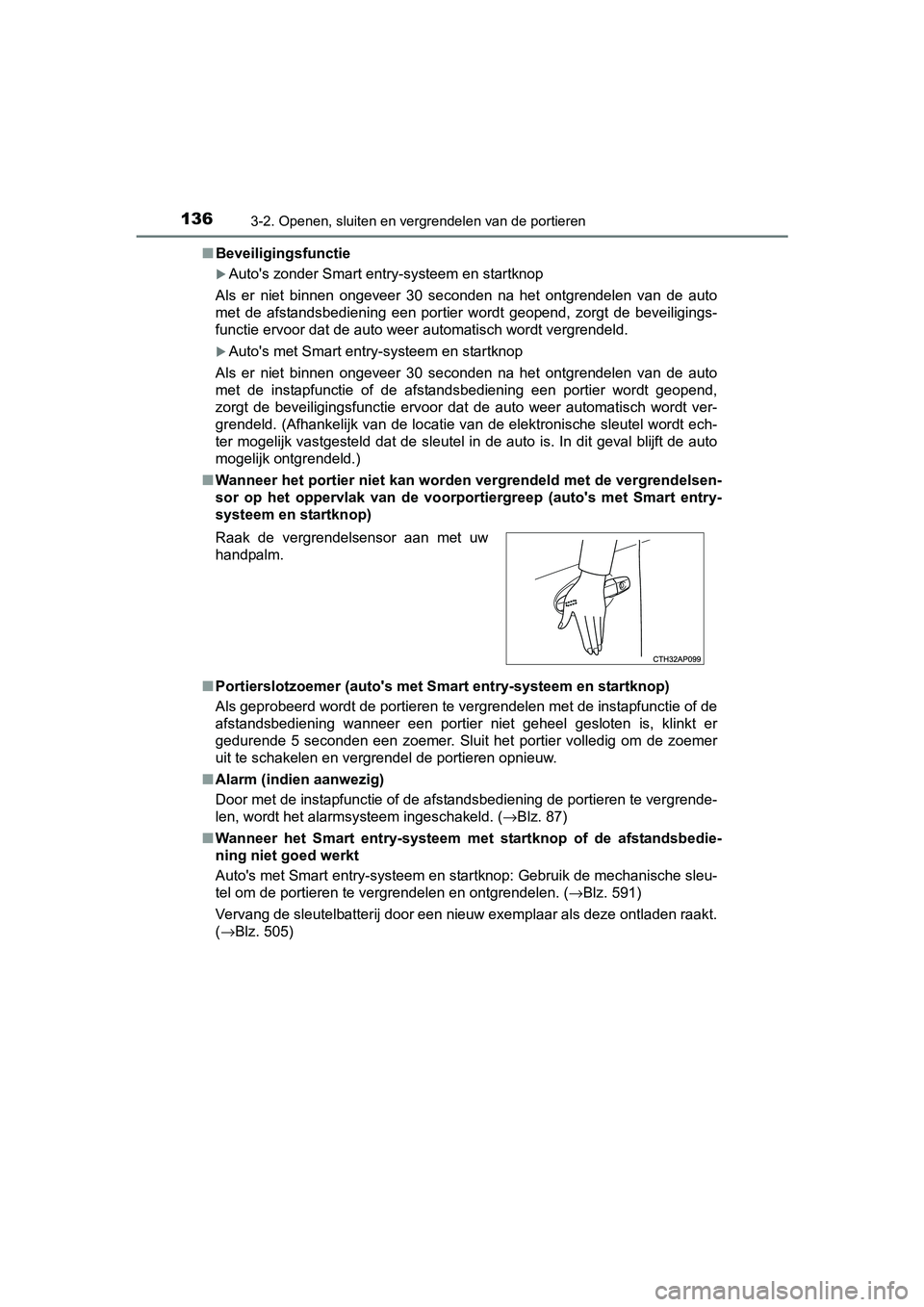

Beveiligingsfunctie
Auto's zonder Smart entry-systeem en startknop
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
met de afstandsbediening een portier wordt geopend, zorgt de be veiligings-
functie ervoor dat de auto weer automatisch wordt vergrendeld.
Auto's met Smart entry-systeem en startknop
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
met de instapfunctie of de afstandsbediening een portier wordt geopend,
zorgt de beveiligingsfunctie ervoor dat de auto weer automatisc h wordt ver-
grendeld. (Afhankelijk van de locatie van de elektronische sleutel wordt ech-
ter mogelijk vastgesteld dat de sleutel in de auto is. In dit g eval blijft de auto
mogelijk ontgrendeld.)
■ Wanneer het portier niet kan worden vergrendeld met de vergrend elsen-
sor op het oppervlak van de voorpo rtiergreep (auto's met Smart entry-
systeem en startknop)
■ Portierslotzoemer (auto's met Smart entry-systeem en startknop)
Als geprobeerd wordt de portieren te vergrendelen met de instap functie of de
afstandsbediening wanneer een portier niet geheel gesloten is, klinkt er
gedurende 5 seconden een zoemer. Sluit het portier volledig om de zoemer
uit te schakelen en vergrendel de portieren opnieuw.
■ Alarm (indien aanwezig)
Door met de instapfunctie of de afstandsbediening de portieren te vergrende-
len, wordt het alarmsysteem ingeschakeld. ( →Blz. 87)
■ Wanneer het Smart entry-systeem met startknop of de afstandsbed ie-
ning niet goed werkt
Auto's met Smart entry-systeem en startknop: Gebruik de mechanische sleu-
tel om de portieren te vergrendelen en ontgrendelen. ( →Blz. 591)
Vervang de sleutelbatterij door een nieuw exemplaar als deze on tladen raakt.
( →Blz. 505)
Raak de vergrendelsensor aan met uw
handpalm.
UK AURIS_HB_OM_Europe_OM12K97E
.book Page 136 Friday, October 7, 2016 4:48 PM

1503-2. Openen, sluiten en vergrendelen van de portieren
UK AURIS_HB_EE (OM12K97E)●

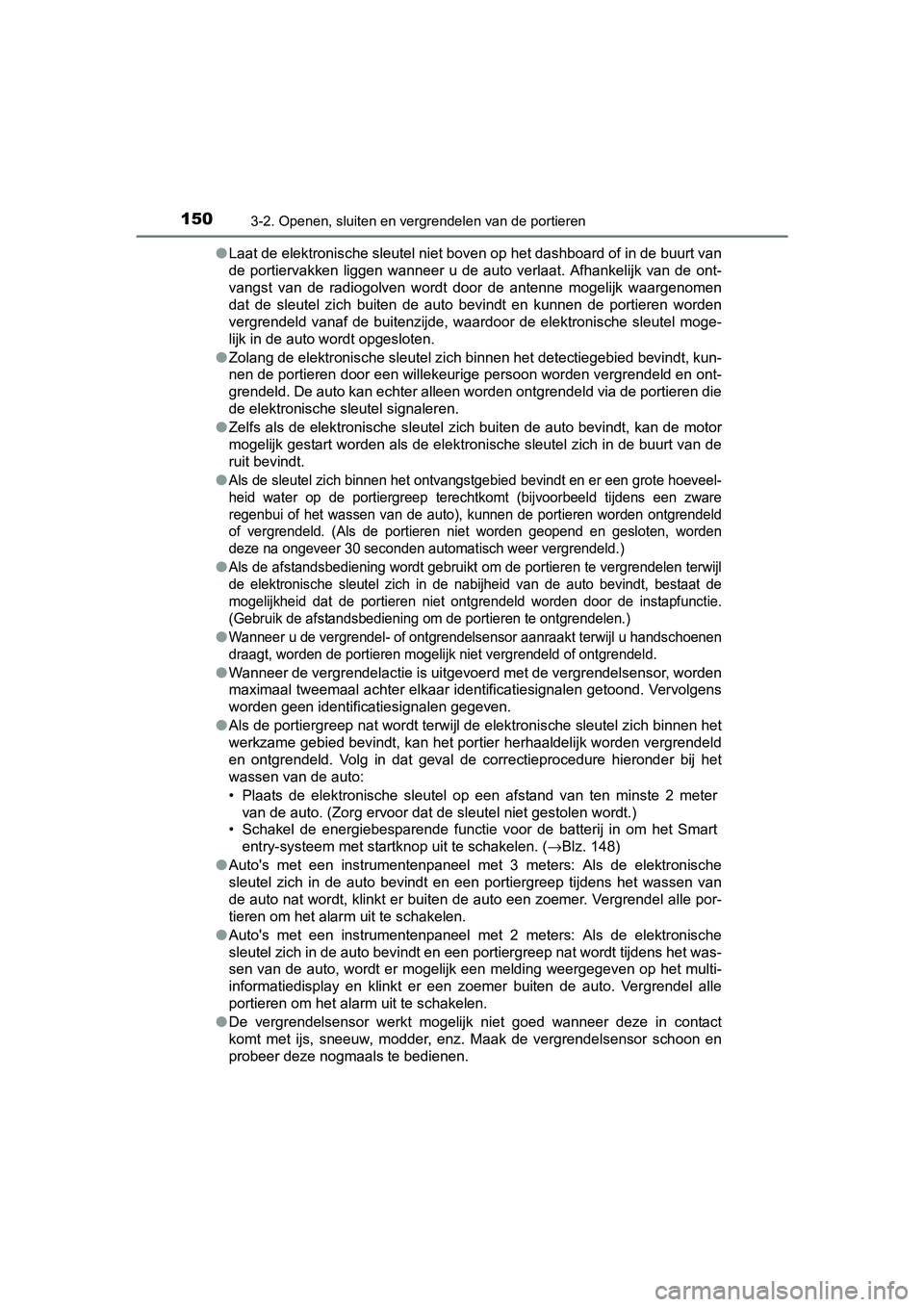

Laat de elektronische sleutel niet boven op het dashboard of in de buurt van
de portiervakken liggen wanneer u de auto verlaat. Afhankelijk van de ont-
vangst van de radiogolven wordt door de antenne mogelijk waarge nomen
dat de sleutel zich buiten de auto bevindt en kunnen de portieren worden
vergrendeld vanaf de buitenzijde, waardoor de elektronische sle utel moge-
lijk in de auto wordt opgesloten.
● Zolang de elektronische sleutel zich binnen het detectiegebied bevindt, kun-
nen de portieren door een willekeurige persoon worden vergrendeld en ont-
grendeld. De auto kan echter alleen worden ontgrendeld via de p ortieren die
de elektronische sleutel signaleren.
● Zelfs als de elektronische sleutel zich buiten de auto bevindt, kan de motor
mogelijk gestart worden als de elektronische sleutel zich in de buurt van de
ruit bevindt.
●
Als de sleutel zich binnen het ontvangstgebied bevindt en er ee n grote hoeveel-
heid water op de portiergreep terechtkomt (bijvoorbeeld tijdens een zware
regenbui of het wassen van de auto), kunnen de portieren worden ontgrendeld
of vergrendeld. (Als de portieren niet worden geopend en geslot en, worden
deze na ongeveer 30 seconden automatisch weer vergrendeld.)
●Als de afstandsbediening wordt gebruikt om de portieren te verg rendelen terwijl
de elektronische sleutel zich in de nabijheid van de auto bevin dt, bestaat de
mogelijkheid dat de portieren niet ontgrendeld worden door de i nstapfunctie.
(Gebruik de afstandsbediening om de portieren te ontgrendelen.)
●Wanneer u de vergrendel- of ontg rendelsensor aanraakt terwijl u handschoenen
draagt, worden de portieren mogel ijk niet vergrendeld of ontgrendeld.
●Wanneer de vergrendelactie is uitgevoerd met de vergrendelsensor, worden
maximaal tweemaal achter elkaar identificatiesignalen getoond. Vervolgens
worden geen identificatiesignalen gegeven.
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden v ergrendeld
en ontgrendeld. Volg in dat geval de correctieprocedure hierond er bij het
wassen van de auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
• Schakel de energiebesparende functie voor de batterij in om het Smart entry-systeem met startknop uit te schakelen. ( →Blz. 148)
● Auto's met een instrumentenpaneel met 3 meters: Als de elektron ische
sleutel zich in de auto bevindt en een portiergreep tijdens het wassen van
de auto nat wordt, klinkt er buiten de auto een zoemer. Vergren del alle por-
tieren om het alarm uit te schakelen.
● Auto's met een instrumentenpaneel met 2 meters: Als de elektron ische
sleutel zich in de auto bevindt en een portiergreep nat wordt tijdens het was-
sen van de auto, wordt er mogelijk een melding weergegeven op het multi-
informatiedisplay en klinkt er een zoemer buiten de auto. Vergr endel alle
portieren om het alarm uit te schakelen.
● De vergrendelsensor werkt mogelijk niet goed wanneer deze in co ntact
komt met ijs, sneeuw, modder, enz. Maak de vergrendelsensor sch oon en
probeer deze nogmaals te bedienen.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 150 Friday, October 7, 2016 4:48 PM

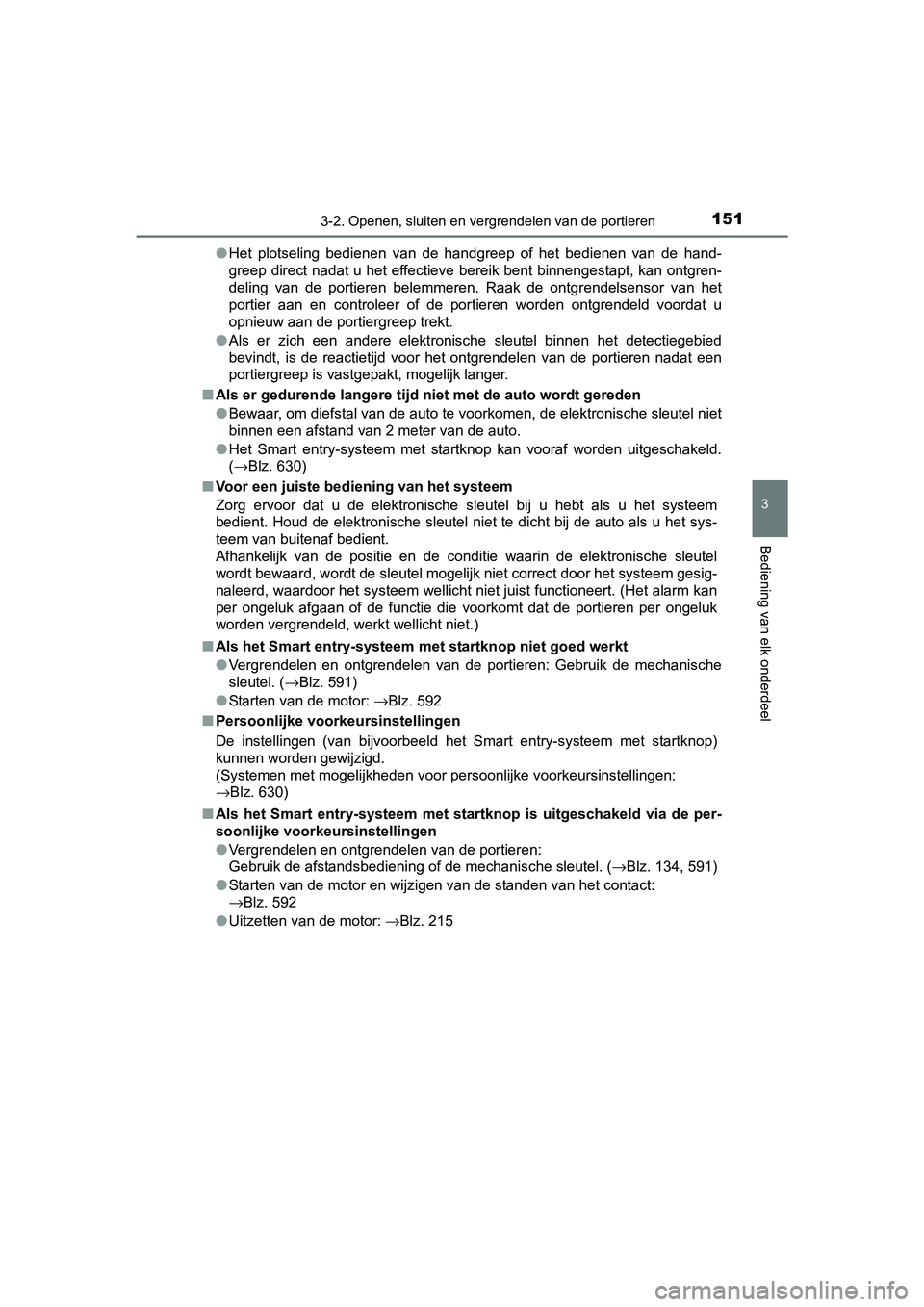

1513-2. Openen, sluiten en vergrendelen van de portieren
UK AURIS_HB_EE (OM12K97E)
3
Bediening van elk onderdeel
●Het plotseling bedienen van de handgreep of het bedienen van de hand-
greep direct nadat u het effectieve bereik bent binnengestapt, kan ontgren-
deling van de portieren belemmeren. Raak de ontgrendelsensor va n het
portier aan en controleer of de portieren worden ontgrendeld vo ordat u
opnieuw aan de portiergreep trekt.
● Als er zich een andere elektronische sleutel binnen het detecti egebied
bevindt, is de reactietijd voor het ontgrendelen van de portier en nadat een
portiergreep is vastgepakt, mogelijk langer.
■ Als er gedurende langere tijd niet met de auto wordt gereden
●Bewaar, om diefstal van de auto te voorkomen, de elektronische sleutel niet
binnen een afstand van 2 meter van de auto.
● Het Smart entry-systeem met startknop kan vooraf worden uitgesc hakeld.
( →Blz. 630)
■ Voor een juiste bediening van het systeem
Zorg ervoor dat u de elektronische sleutel bij u hebt als u het systeem
bedient. Houd de elektronische sleutel niet te dicht bij de auto als u het sys-
teem van buitenaf bedient.
Afhankelijk van de positie en de conditie waarin de elektronisc he sleutel
wordt bewaard, wordt de sleutel mogelijk niet correct door het systeem gesig-
naleerd, waardoor het systeem wellicht niet juist functioneert. (Het alarm kan
per ongeluk afgaan of de functie die voorkomt dat de portieren per ongeluk
worden vergrendeld, werkt wellicht niet.)
■ Als het Smart entry-systeem met startknop niet goed werkt
●Vergrendelen en ontgrendelen van de portieren: Gebruik de mecha nische
sleutel. ( →Blz. 591)
● Starten van de motor: →Blz. 592
■ Persoonlijke voorkeursinstellingen
De instellingen (van bijvoorbeeld het Smart entry-systeem met s tartknop)
kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 630)
■ Als het Smart entry-systeem met startknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen
● Vergrendelen en ontgrendelen van de portieren:
Gebruik de afstandsbediening of de mechanische sleutel. ( →Blz. 134, 591)
● Starten van de motor en wijzigen van de standen van het contact :
→Blz. 592
● Uitzetten van de motor: →Blz. 215
UK AURIS_HB_OM_Europe_OM12K97E .book Page 151 Friday, October 7, 2016 4:48 PM

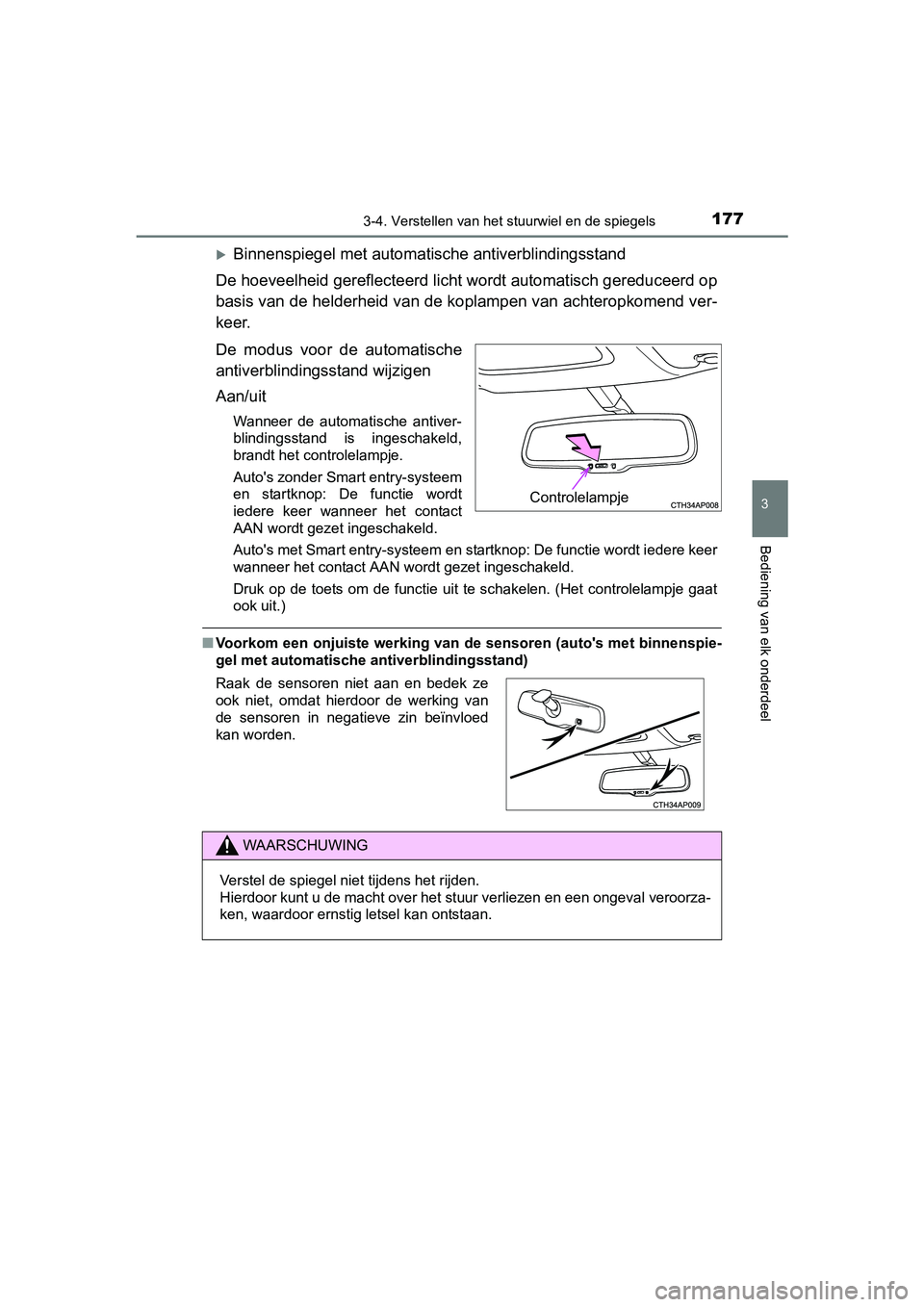

1773-4. Verstellen van het stuurwiel en de spiegels
UK AURIS_HB_EE (OM12K97E)
3
Bediening van elk onderdeel
Binnenspiegel met automatische antiverblindingsstand
De hoeveelheid gereflecteerd licht wordt automatisch gereduceer d op
basis van de helderheid van de koplampen van achteropkomend ver -
keer.
De modus voor de automatische
antiverblindingsstand wijzigen
Aan/uit
Wanneer de automatische antiver-
blindingsstand is ingeschakeld,
brandt het controlelampje.
Auto's zonder Smart entry-systeem
en startknop: De functie wordt
iedere keer wanneer het contact
AAN wordt gezet ingeschakeld.
Auto's met Smart entry-systeem en startknop: De functie wordt i edere keer
wanneer het contact AAN wordt gezet ingeschakeld.
Druk op de toets om de functie uit te schakelen. (Het controlelampje gaat
ook uit.)
■ Voorkom een onjuiste werking van de sensoren (auto's met binnenspie-
gel met automatische antiverblindingsstand)
Controlelampje
Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
WAARSCHUWING
Verstel de spiegel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeva l veroorza-
ken, waardoor ernstig letsel kan ontstaan.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 177 Friday, October 7, 2016 4:48 PM
