3647-1. Underhåll och skötsel
OM12L07SE

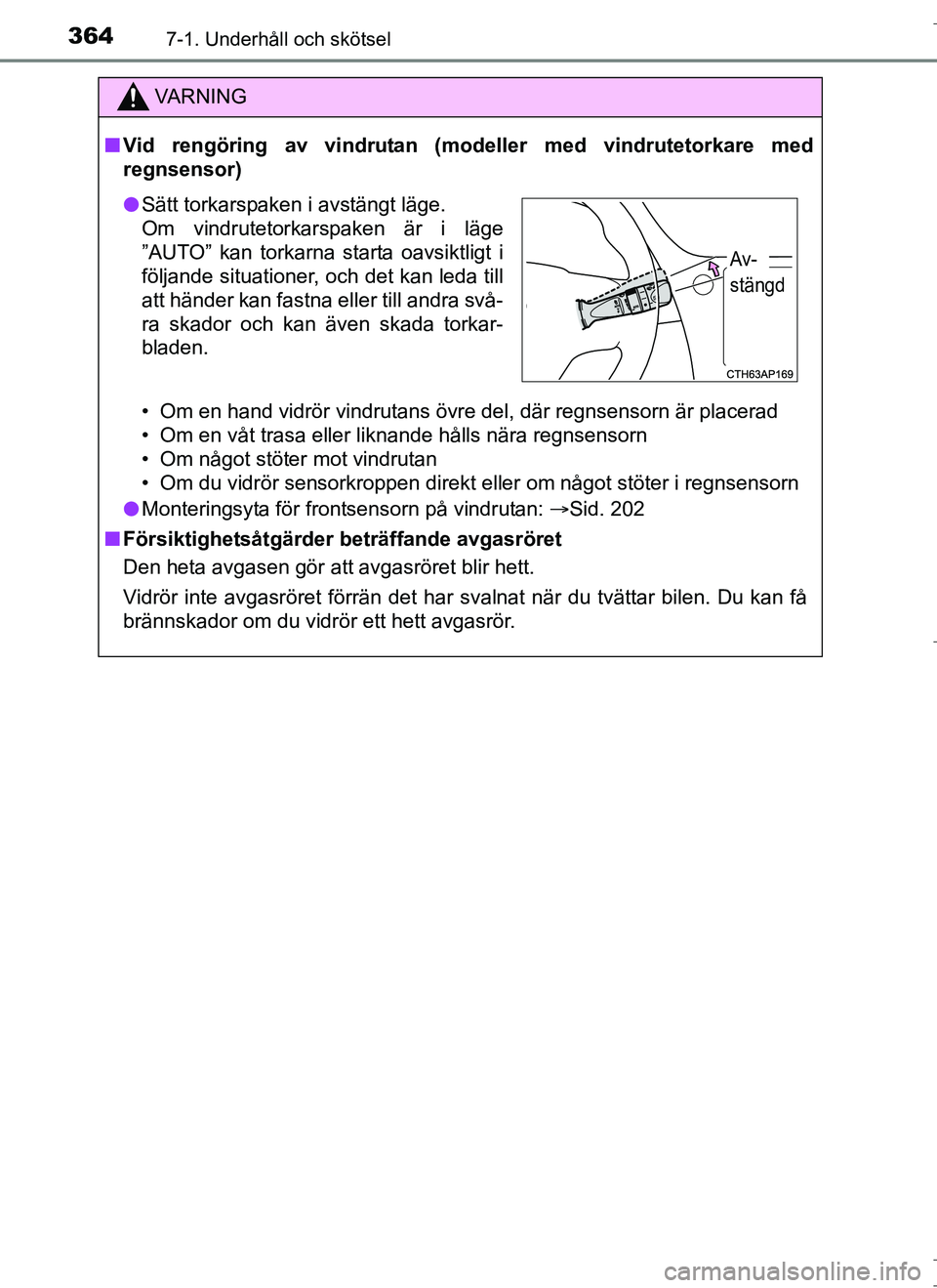

VA R N I N G
nVid rengöring av vindrutan (modeller med vindrutetorkare med
regnsensor)
• Om en hand vidrör vindrutans övre del, där regnsensorn är placerad
• Om en våt trasa eller liknande hålls nära regnsensorn
• Om något stöter mot vindrutan
• Om du vidrör sensorkroppen direkt eller om något stöter i regnsensorn
l Monteringsyta för frontsensorn på vindrutan: Sid. 202
n Försiktighetsåtgärder beträffande avgasröret
Den heta avgasen gör att avgasröret blir hett.
Vidrör inte avgasröret förrän det har svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett avgasrör.
l Sätt torkarspaken i avstängt läge.
Om vindrutetorkarspaken är i läge
”AUTO” kan torkarna starta oavsiktligt i
följande situationer, och det kan leda till
att händer kan fastna eller till andra svå-
ra skador och kan även skada torkar-
bladen.
Av-
stängd
OM12L07SE_Auris_HV.book Page 364 Tuesday, September 20, 2016 12:19 PM

4358-2. Åtgärder i en nödsituation
OM12L07SE
8
Om problem uppstår
(I förekommande fall)

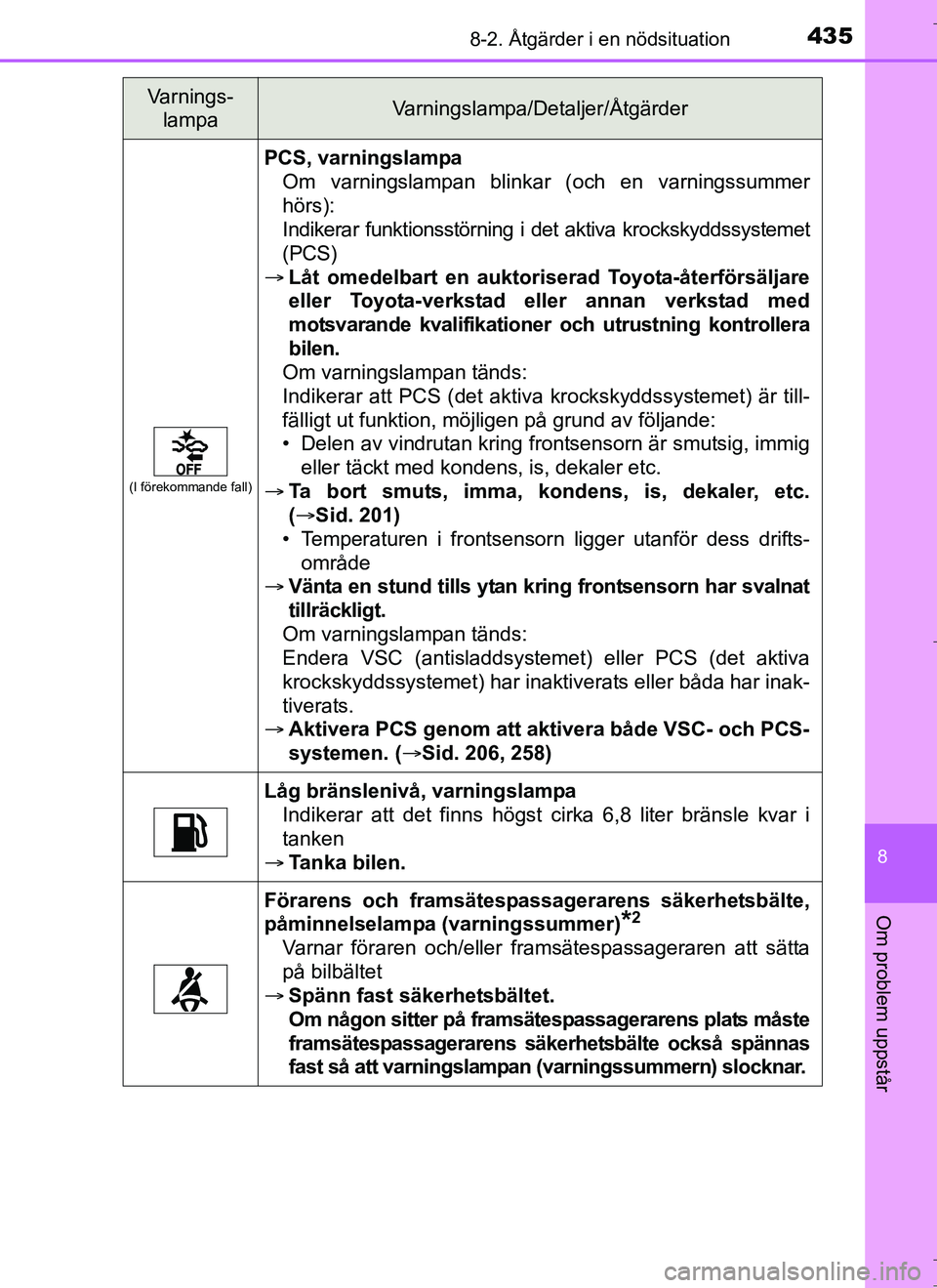

PCS, varningslampaOm varningslampan blinkar (och en varningssummer
hörs):
Indikerar funktionsstörning i det aktiva krockskyddssystemet
(PCS)
 Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera
bilen.
Om varningslampan tänds:
Indikerar att PCS (det aktiva krockskyddssystemet) är till-
fälligt ut funktion, möjligen på grund av följande:
• Delen av vindrutan kring frontsensorn är smutsig, immig
eller täckt med kondens, is, dekaler etc.
 Ta bort smuts, imma, kondens, is, dekaler, etc.
(Sid. 201)
• Temperaturen i frontsensorn ligger utanför dess drifts- område
 Vänta en stund tills ytan kr ing frontsensorn har svalnat
tillräckligt.
Om varningslampan tänds:
Endera VSC (antisladdsystemet) eller PCS (det aktiva
krockskyddssystemet) har inaktiverats eller båda har inak-
tiverats.
 Aktivera PCS genom att aktivera både VSC- och PCS-
systemen. ( Sid. 206, 258)
Låg bränslenivå, varningslampa
Indikerar att det finns högst cirka 6,8 liter bränsle kvar i
tanken
 Tanka bilen.
Förarens och framsätespassagerarens säkerhetsbälte,
påminnelselampa (varningssummer)
*2
Varnar föraren och/eller framsätespassageraren att sätta
på bilbältet
 Spänn fast säkerhetsbältet.
Om någon sitter på framsätespassagerarens plats måste
framsätespassagerarens säkerhetsbälte också spännas
fast så att varningslampan (varningssummern) slocknar.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM12L07SE_Auris_HV.book Page 435 Tuesday, September 20, 2016 12:19 PM

4378-2. Åtgärder i en nödsituation
OM12L07SE
8
Om problem uppstår

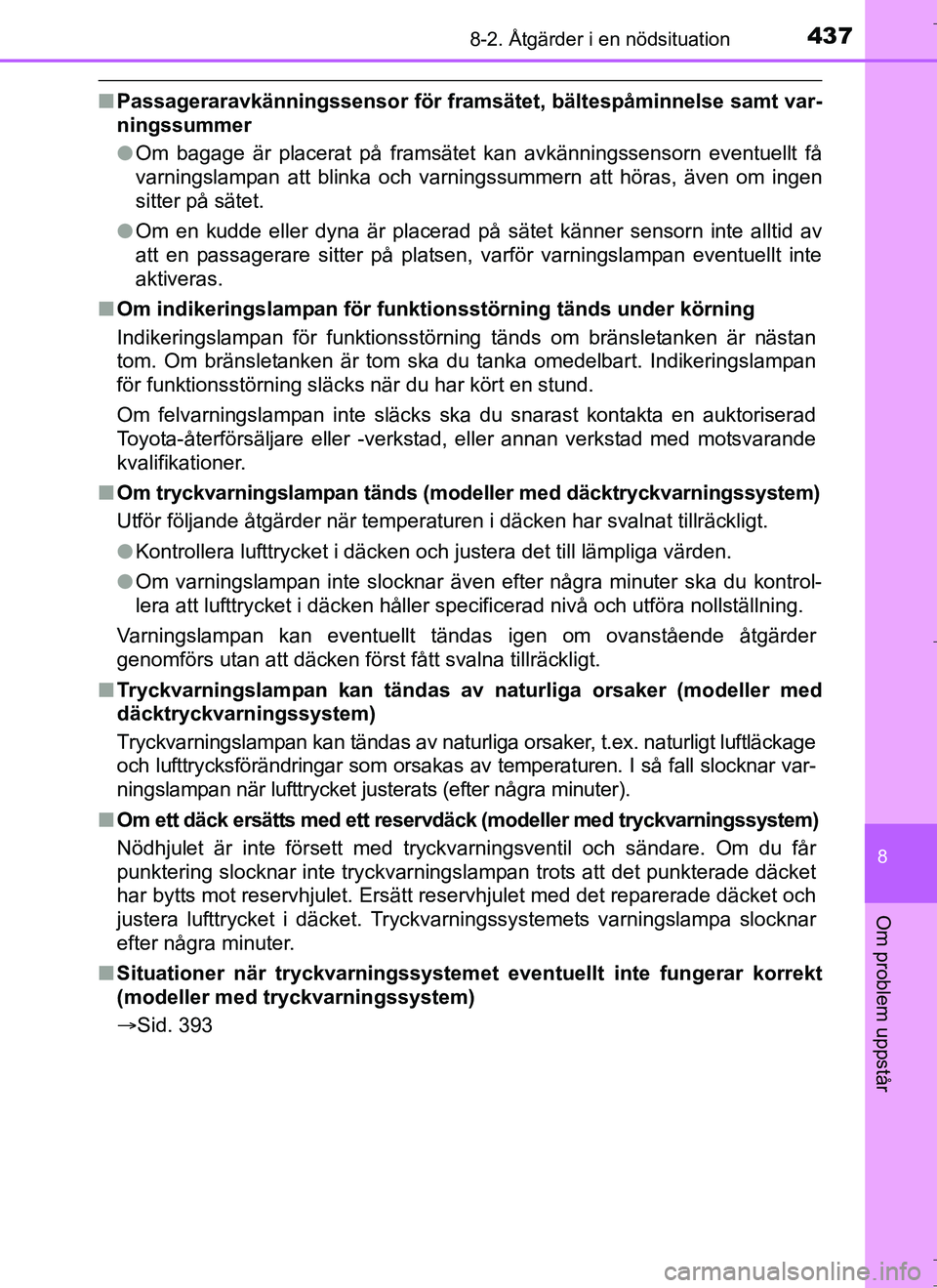

nPassageraravkänningssensor för framsät et, bältespåminnelse samt var-
ningssummer
l Om bagage är placerat på framsätet kan avkänningssensorn eventuellt få
varningslampan att blinka och varningssummern att höras, även om ingen
sitter på sätet.
l Om en kudde eller dyna är placerad på sätet känner sensorn inte alltid av
att en passagerare sitter på platsen, varför varningslampan eventuellt inte
aktiveras.
n Om indikeringslampan för funktionsstörning tänds under körning
Indikeringslampan för funktionsstörning tänds om bränsletanken är nästan
tom. Om bränsletanken är tom ska du tanka omedelbart. Indikeringslampan
för funktionsstörning släcks när du har kört en stund.
Om felvarningslampan inte släcks ska du snarast kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad, eller annan verkstad med motsvarande
kvalifikationer.
n Om tryckvarningslampan tänds (mode ller med däcktryckvarningssystem)
Utför följande åtgärder när temperaturen i däcken har svalnat tillräckligt.
l Kontrollera lufttrycket i däcken och justera det till lämpliga värden.
l Om varningslampan inte slocknar även efter några minuter ska du kontrol-
lera att lufttrycket i däcken håller specificerad nivå och utföra nollställning.
Varningslampan kan eventuellt tändas igen om ovanstående åtgärder
genomförs utan att däcken först fått svalna tillräckligt.
n Tryckvarningslampan kan tändas av naturliga orsaker (modeller med
däcktryckvarningssystem)
Tryckvarningslampan kan tändas av naturliga orsaker, t.ex. naturligt luftläckage
och lufttrycksförändringar som orsakas av temperaturen. I så fall slocknar var-
ningslampan när lufttrycket justerats (efter några minuter).
n Om ett däck ersätts med ett reservdäck (modeller med tryckvarningssystem)
Nödhjulet är inte försett med tryckvarningsventil och sändare. Om du får
punktering slocknar inte tryckvarningslampan trots att det punkterade däcket
har bytts mot reservhjulet. Ersätt reservhjulet med det reparerade däcket och
justera lufttrycket i däcket. Tryckvarningssystemets varningslampa slocknar
efter några minuter.
n Situationer när tryckvarningssystemet eventuellt inte fungerar korrekt
(modeller med tryckvarningssystem)
Sid. 393
OM12L07SE_Auris_HV.book Page 437 Tuesday, September 20, 2016 12:19 PM

4478-2. Åtgärder i en nödsituation
OM12L07SE
8
Om problem uppstår

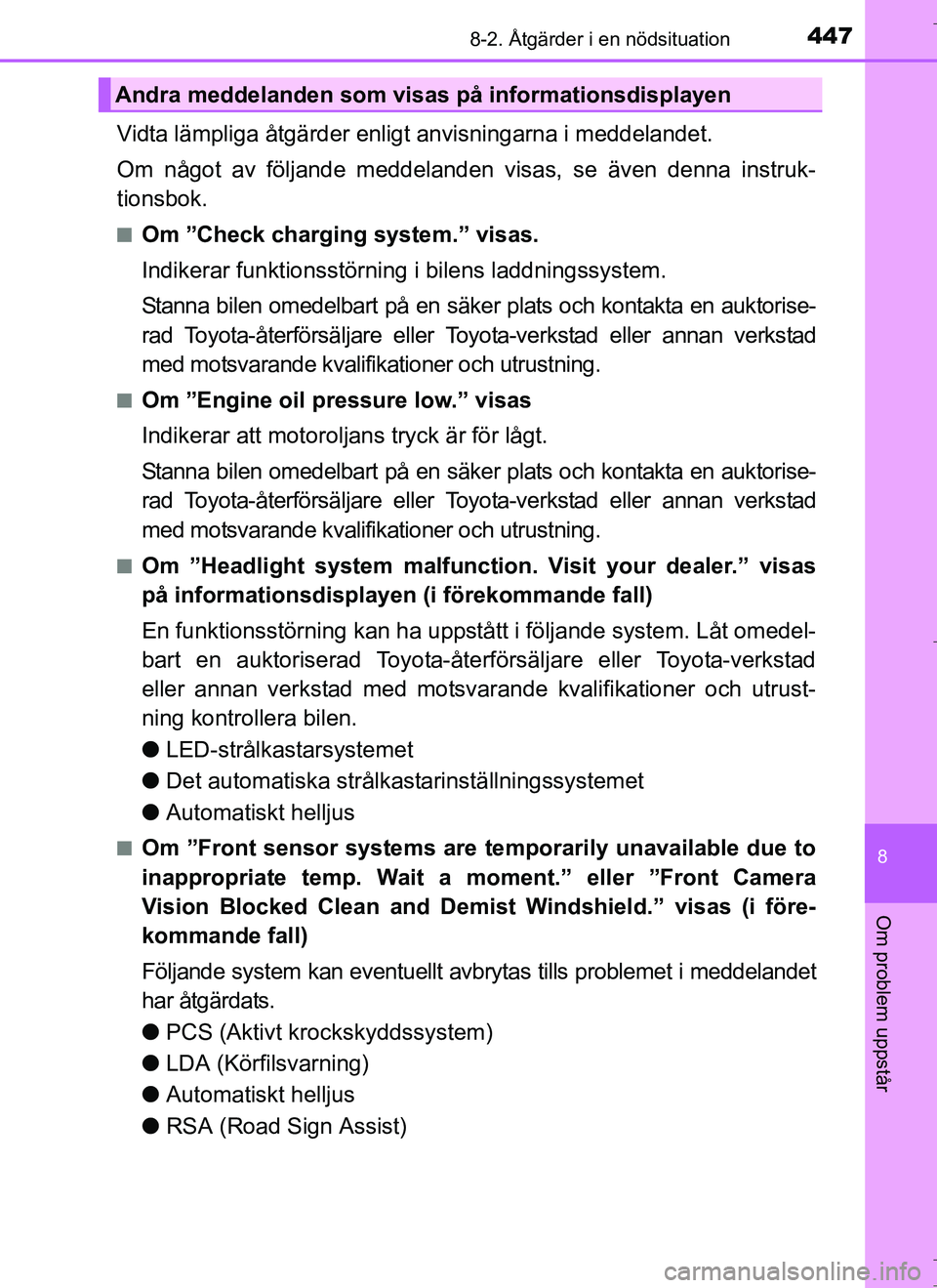

Vidta lämpliga åtgärder enligt anvisningarna i meddelandet.
Om något av följande meddelanden visas, se även denna instruk-
tionsbok.
nOm ”Check charging system.” visas.
Indikerar funktionsstörning i bilens laddningssystem.
Stanna bilen omedelbart på en säker plats och kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning.
nOm ”Engine oil pressure low.” visas
Indikerar att motoroljans tryck är för lågt.
Stanna bilen omedelbart på en säker plats och kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning.
nOm ”Headlight system malfunction. Visit your dealer.” visas
på informationsdisplayen (i förekommande fall)
En funktionsstörning kan ha uppstått i följande system. Låt omedel-
bart en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvara nde kvalifikationer och utrust-
ning kontrollera bilen.
l LED-strålkas tarsystemet
l Det automatiska strålkas tarinställningssystemet
l Automatiskt helljus
nOm ”Front sensor systems are temporarily unavailable due to
inappropriate temp. Wait a mo ment.” eller ”Front Camera
Vision Blocked Clean and Demist Windshield.” visas (i före-
kommande fall)
Följande system kan eventuellt avbr ytas tills problemet i meddelandet
har åtgärdats.
l PCS (Aktivt krockskyddssystem)
l LDA (Körfilsvarning)
l Automatiskt helljus
l RSA (Road Sign Assist)
Andra meddelanden som visas på informationsdisplayen
OM12L07SE_Auris_HV.book Page 447 Tuesday, September 20, 2016 12:19 PM

5119-2. Specialinställning
OM12L07SE
9
Specifikationer

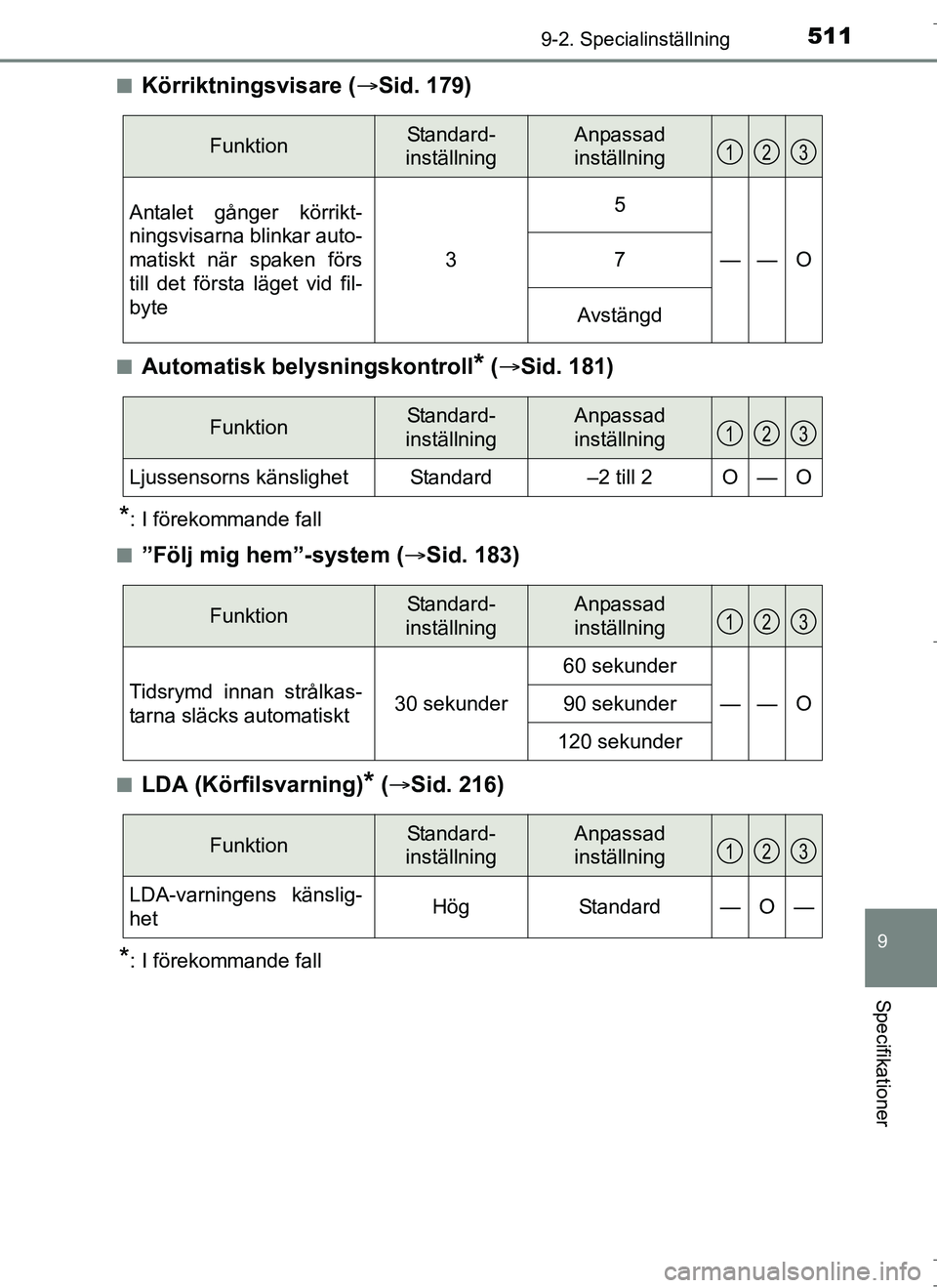

nKörriktningsvisare (Sid. 179)
nAutomatisk belysningskontroll* ( Sid. 181)
*: I förekommande fall
n
”Följ mig hem”-system ( Sid. 183)
nLDA (Körfilsvarning)* ( Sid. 216)
*: I förekommande fall
FunktionStandard-
inställningAnpassad
inställning
Antalet gånger körrikt-
ningsvisarna blinkar auto-
matiskt när spaken förs
till det första läget vid fil-
byte
3
5
——O7
Avstängd
123
FunktionStandard-
inställningAnpassad
inställning
Ljussensorns känslighetStandard–2 till 2O—O
123
FunktionStandard-
inställningAnpassad
inställning
Tidsrymd innan strålkas-
tarna släcks automatiskt30 sekunder
60 sekunder
——O90 sekunder
120 sekunder
123
FunktionStandard-
inställningAnpassad
inställning
LDA-varningens känslig-
hetHögStandard—O—
123
OM12L07SE_Auris_HV.book Page 511 Tuesday, September 20, 2016 12:19 PM

5129-2. Specialinställning
OM12L07SEn

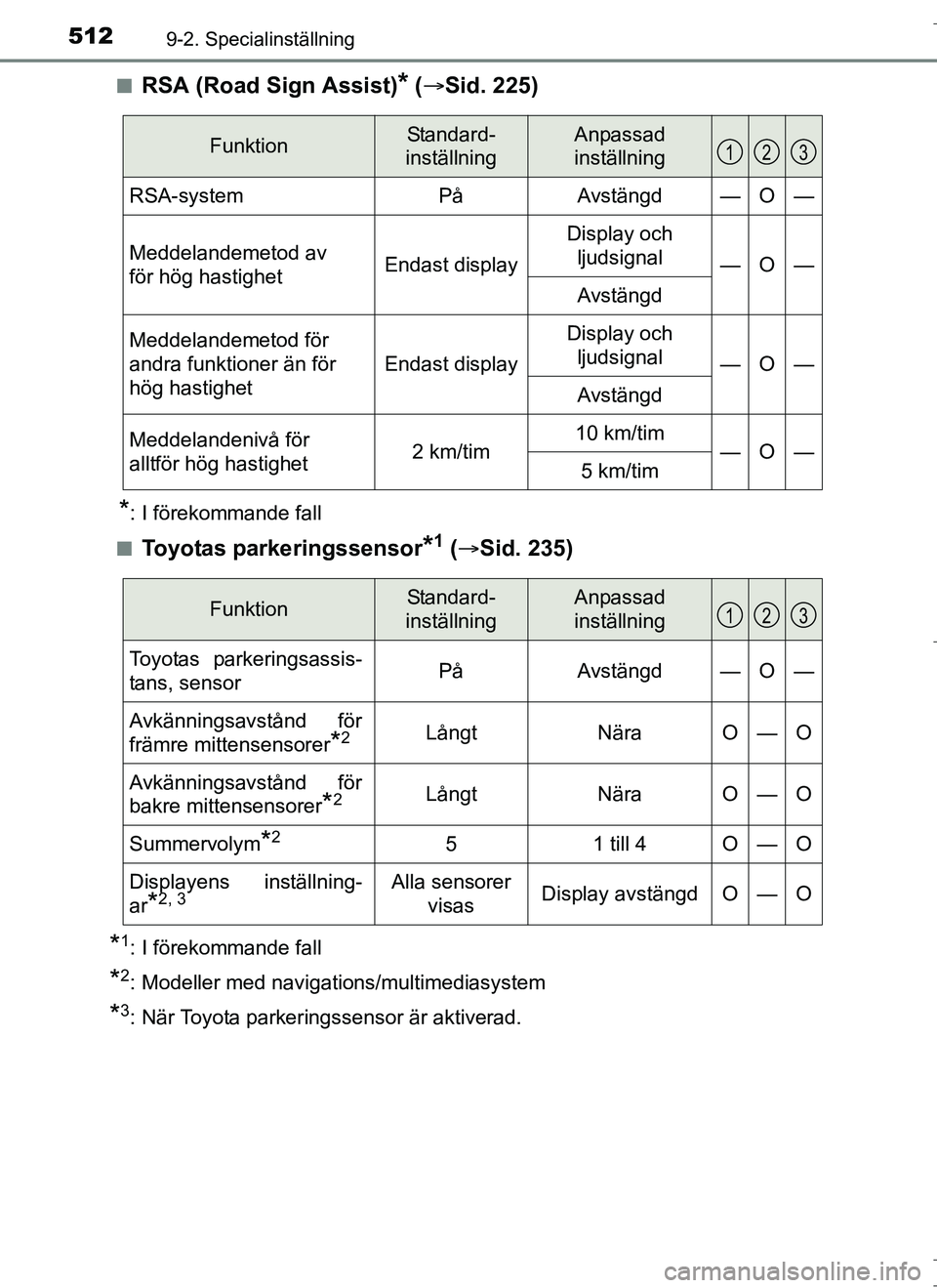

RSA (Road Sign Assist)* (
 Sid. 225)
*: I förekommande fall
n
Toyotas parkeringssensor*1 (  Sid. 235)
*1: I förekommande fall
*2: Modeller med navigations/multimediasystem
*3: När Toyota parkeringssensor är aktiverad.
FunktionStandard-
inställningAnpassad
inställning
RSA-systemPåAvstängd—O—
Meddelandemetod av
för hög hastighetEndast display
Display och
ljudsignal
—O—
Avstängd
Meddelandemetod för
andra funktioner än för
hög hastighet
Endast display
Display och ljudsignal
—O—
Avstängd
Meddelandenivå för
alltför hög hastighet2 km/tim 10 km/tim—O—5 km/tim
123
FunktionStandard-
inställningAnpassad
inställning
Toyotas parkeringsassis-
tans, sensorPåAvstängd—O—
Avkänningsavstånd för
främre mittensensorer
*2LångtNäraO—O
Avkänningsavstånd för
bakre mittensensorer
*2LångtNäraO—O
Summervolym*251 till 4O—O
Displayens inställning-
ar
*2, 3Alla sensorer
visasDisplay avstängdO—O
123
OM12L07SE_Auris_HV.book Page 512 Tuesday, September 20, 2016 12:19 PM

520Vad gör du om ... (Felsökning)
OM12L07SE

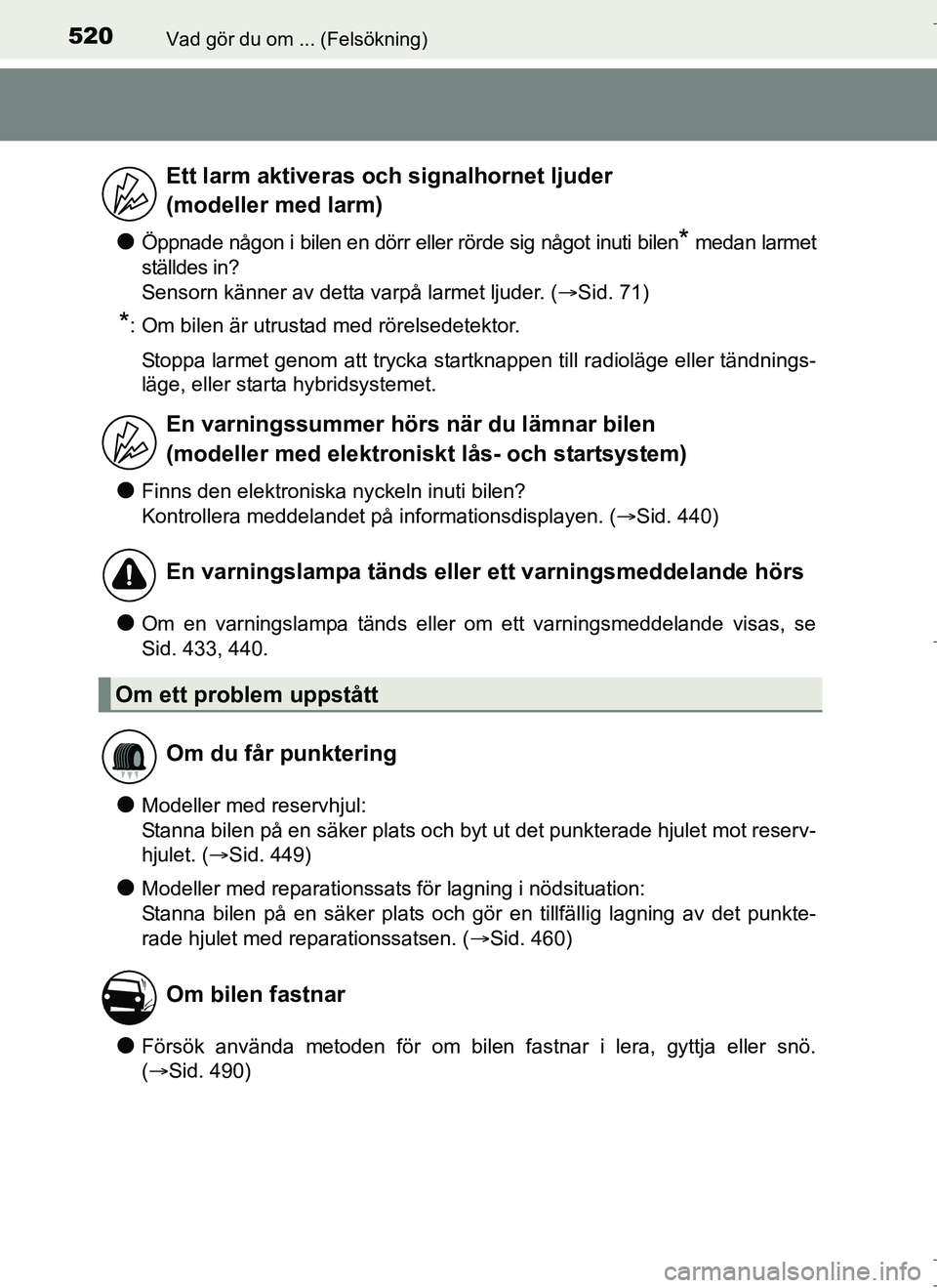

lÖppnade någon i bilen en dörr eller rörde sig något inuti bilen* medan larmet
ställdes in?
Sensorn känner av detta varpå larmet ljuder. ( Sid. 71)
*: Om bilen är utrustad med rörelsedetektor.
Stoppa larmet genom att trycka startknappen till radioläge eller tändnings-
läge, eller starta hybridsystemet.
lFinns den elektroniska nyckeln inuti bilen?
Kontrollera meddelandet på informationsdisplayen. ( Sid. 440)
lOm en varningslampa tänds eller om ett varningsmeddelande visas, se
Sid. 433, 440.
lModeller med reservhjul:
Stanna bilen på en säker plats och byt ut det punkterade hjulet mot reserv-
hjulet. (Sid. 449)
lModeller med reparationssats för lagning i nödsituation:
Stanna bilen på en säker plats och gör en tillfällig lagning av det punkte-
rade hjulet med reparationssatsen. ( Sid. 460)
lFörsök använda metoden för om bilen fastnar i lera, gyttja eller snö.
(Sid. 490)
Ett larm aktiveras och signalhornet ljuder
(modeller med larm)
En varningssummer hörs när du lämnar bilen
(modeller med elektroniskt lås- och startsystem)
En varningslampa tänds eller ett varningsmeddelande hörs
Om ett problem uppstått
Om du får punktering
Om bilen fastnar
OM12L07SE_Auris_HV.book Page 520 Tuesday, September 20, 2016 12:19 PM

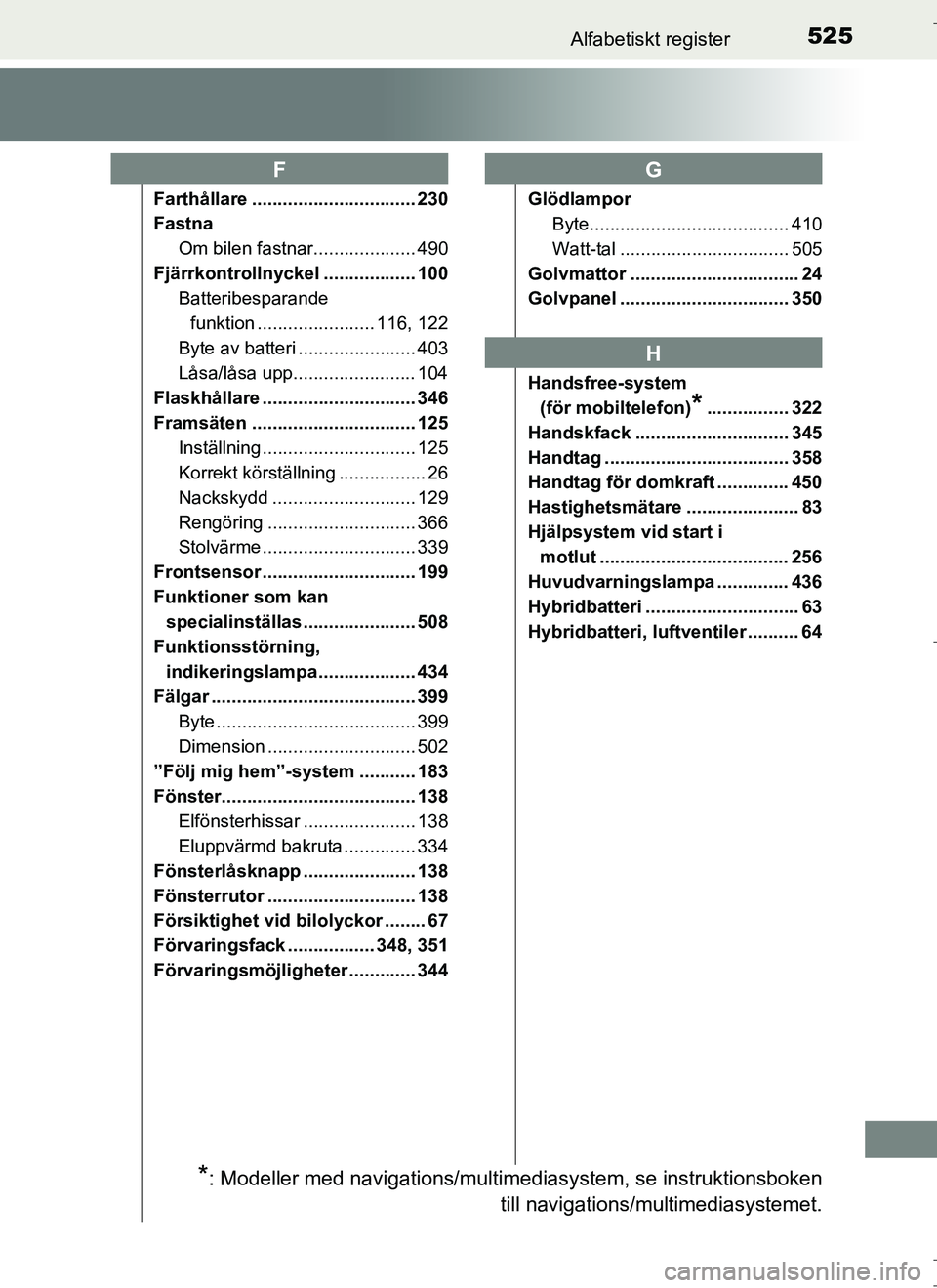

525Alfabetiskt register
OM12L07SE
Farthållare ................................ 230
FastnaOm bilen fastnar.................... 490
Fjärrkontrollnyckel .................. 100 Batteribesparande
funktion ....................... 116, 122
Byte av batteri ....................... 403
Låsa/låsa upp........................ 104
Flaskhållare .............................. 346
Framsäten ................................ 125 Inställning .............................. 125
Korrekt körställning ................. 26
Nackskydd ........... ................. 129
Rengöring ............................. 366
Stolvärme .............................. 339
Frontsensor .............................. 199
Funktioner som kan specialinställas ...................... 508
Funktionsstörning, indikeringslampa ................... 434
Fälgar ........................................ 399
Byte ....................................... 399
Dimension ............................. 502
”Följ mig hem”-system ........... 183
Fönster...................................... 138
Elfönsterhissar ...................... 138
Eluppvärmd bakruta .............. 334
Fönsterlåsknapp ...................... 138
Fönsterrutor ............................. 138
Försiktighet vid bilolyckor ........ 67
Förvaringsfack ................. 348, 351
Förvaringsmöjligheter ............. 344 Glödlampor
Byte....................................... 410
Watt-tal ................................. 505
Golvmattor ................................. 24
Golvpanel ................................. 350
Handsfree-system (för mobiltelefon)
*................ 322
Handskfack .............................. 345
Handtag .................................... 358
Handtag för domkraft .............. 450
Hastighetsmätare ...................... 83
Hjälpsystem vid start i motlut ..................................... 256
Huvudvarningslampa .............. 436
Hybridbatteri .............................. 63
Hybridbatteri, luftventiler .......... 64
FG
H
*: Modeller med navigations/multimediasystem, se instruktionsboken till navigations/multimediasystemet.
OM12L07SE_Auris_HV.book Page 525 Tuesday, September 20, 2016 12:19 PM

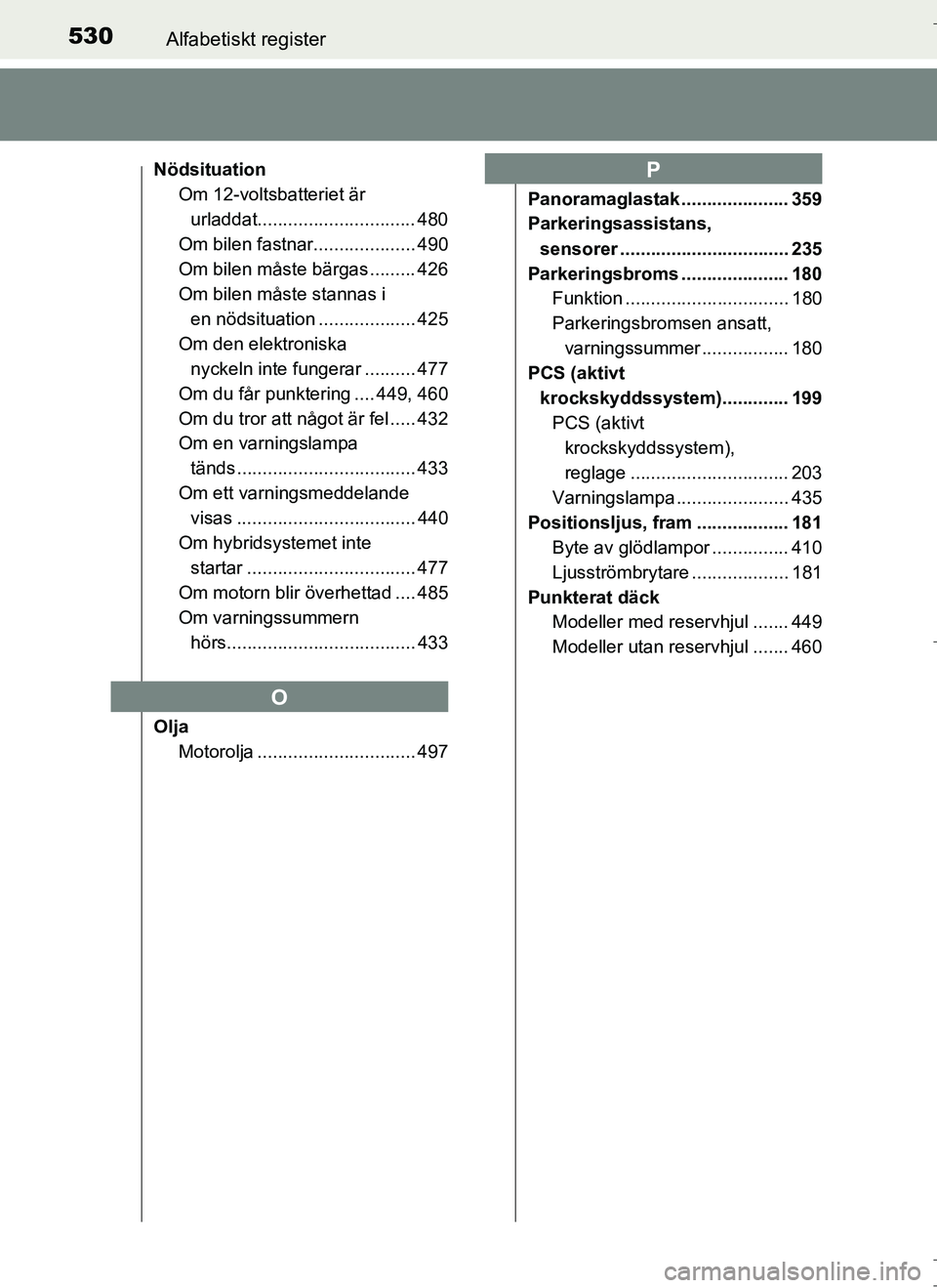

530Alfabetiskt register
OM12L07SE
NödsituationOm 12-voltsbatteriet är
urladdat............................... 480
Om bilen fastnar.................... 490
Om bilen måste bärgas ......... 426
Om bilen måste stannas i en nödsituation ................... 425
Om den elektroniska
nyckeln inte fungerar .......... 477
Om du får punktering .... 449, 460
Om du tror att något är fel ..... 432
Om en varningslampa tänds ................................... 433
Om ett varningsmeddelande visas ................................... 440
Om hybridsystemet inte startar ................................. 477
Om motorn blir överhettad .... 485
Om varningssummern
hörs..................................... 433
Olja Motorolja ............................... 497 Panoramaglastak ..................... 359
Parkeringsassistans,
sensorer ................................. 235
Parkeringsbroms ..................... 180 Funktion ................................ 180
Parkeringsbromsen ansatt,
varningssummer ................. 180
PCS (aktivt
krockskyddssystem)............. 199 PCS (aktivt krockskyddssystem),
reglage ............................... 203
Varningslampa ...................... 435
Positionsljus, fram .................. 181 Byte av glödlampor ............... 410
Ljusströmbrytare ................... 181
Punkterat däck Modeller med reservhjul ....... 449
Modeller utan reservhjul ....... 460
O
P
OM12L07SE_Auris_HV.book Page 530 Tuesday, September 20, 2016 12:19 PM

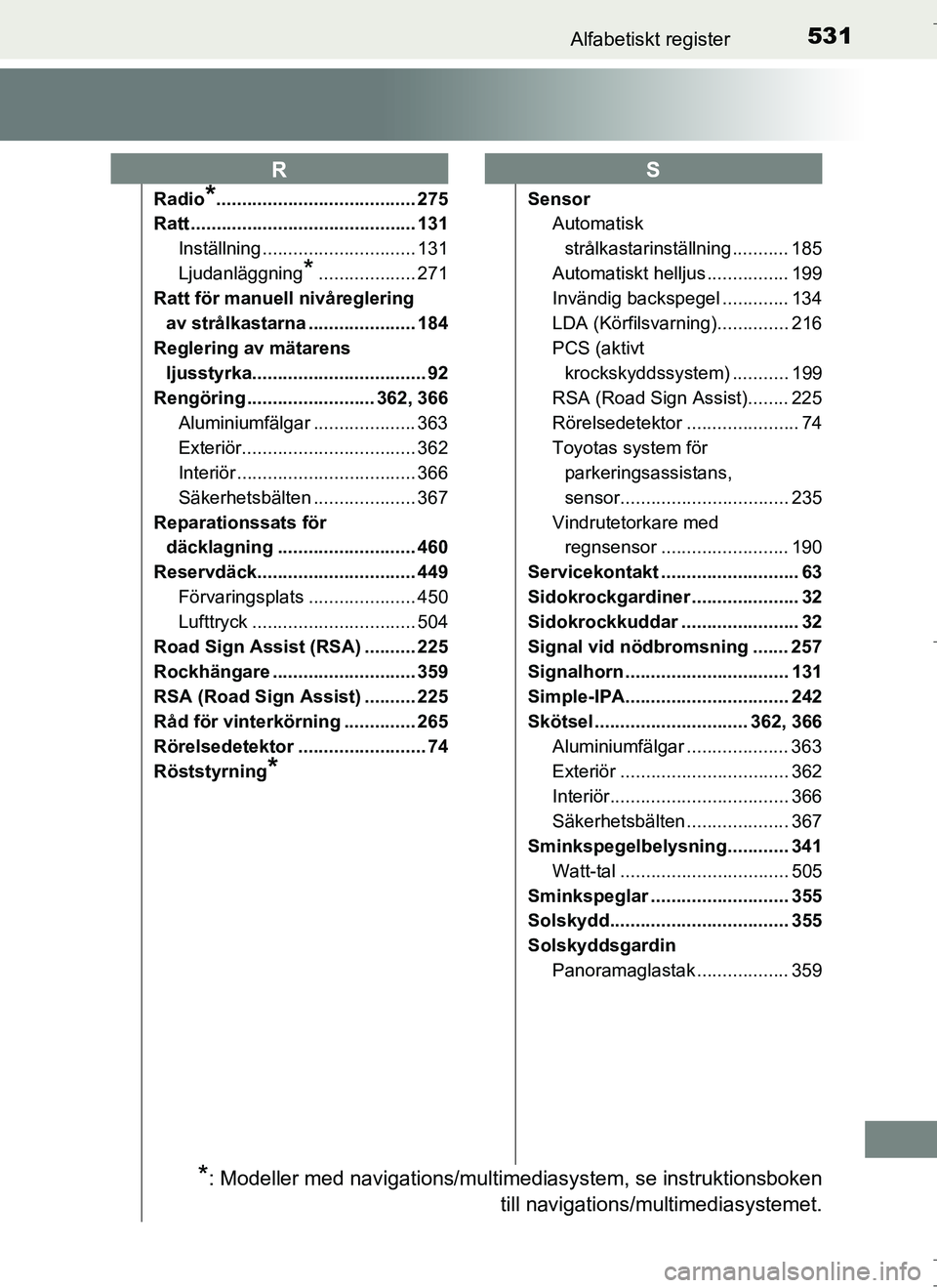

531Alfabetiskt register
OM12L07SE
Radio*....................................... 275
Ratt ............................................ 131
Inställning .............................. 131
Ljudanläggning
*................... 271
Ratt för manuell nivåreglering
av strålkastarna ..................... 184
Reglering av mätarens ljusstyrka.................................. 92
Rengöring ......................... 362, 366 Aluminiumfälgar .................... 363
Exteriör.................................. 362
Interiör ................................... 366
Säkerhetsbälten .................... 367
Reparationssats för däcklagning ........................... 460
Reservdäck............................... 449 Förvaringsplats ..................... 450
Lufttryck ................................ 504
Road Sign Assist (RSA) .......... 225
Rockhängare ............................ 359
RSA (Road Sign Assist) .......... 225
Råd för vinterkörning .............. 265
Rörelsedetektor ......................... 74
Röststyrning
*
Sensor Automatisk
strålkastarinställning ........... 185
Automatiskt helljus ................ 199
Invändig backspegel ............. 134
LDA (Körfilsvarning).............. 216
PCS (aktivt krockskyddssystem) ........... 199
RSA (Road Sign Assist)........ 225
Rörelsedetektor ...................... 74
Toyotas system för parkeringsassistans,
sensor................................. 235
Vindrutetorkare med regnsensor ......................... 190
Servicekontakt ........................... 63
Sidokrockgardiner ..................... 32
Sidokrockkuddar ....................... 32
Signal vid nödbromsning ....... 257
Signalhorn ................................ 131
Simple-IPA................................ 242
Skötsel .............................. 362, 366 Aluminiumfälgar .................... 363
Exteriör ................................. 362
Interiör................................... 366
Säkerhetsbälten .................... 367
Sminkspegelbelysning............ 341
Watt-tal ................................. 505
Sminkspeglar ........................... 355
Solskydd................................... 355
Solskyddsgardin Panoramaglastak .................. 359
RS
*: Modeller med navigations/multimediasystem, se instruktionsboken till navigations/multimediasystemet.
OM12L07SE_Auris_HV.book Page 531 Tuesday, September 20, 2016 12:19 PM
