2104-5. Toyota Safety Sense
AYGO_OM_Europe_OM99Q28L
• Quando il veicolo è colpito da acqua, neve, polvere, ecc. provenienti da un veicolo che precede • Quando si guida in presenza di vapore o fumo che potrebbero ridurre la visualesui veicoli che precedono• Durante la guida in una zona in cui si verificano repentini cambiamenti nellaluminosità, quali l’ingresso o l’uscita da gallerie
• Quando si effettua una curva o per un certo periodo dopo aver effettuato una curva
• Quando un veicolo che precede non si
trova direttamente di fronte alla vettura
• Durante la guida in caso di condizioni
meteorologiche avverse, quali ad esempio
pioggia battente, nebbia, neve o tempeste
di sabbia
• Quando una luce molto forte, come quella
del sole o dei fari del traffico sull’opposta
corsia, si infrange direttamente sul
sensore frontale
• Quando l’illuminazione della zona
circostante è debole, ad esempio all’alba
o all’imbrunire, o la notte o in galleria

2114-5. Toyota Safety Sense
4
Guida
AYGO_OM_Europe_OM99Q28L
• Se le ruote sono disallineate • Se un tergicristallo impedisce il funzionamento del sensore frontale • Il veicolo procede in modo irregolare.• Il veicolo avanza a velocità estremamente elevata.• Durante la guida su strade caratterizzate da curve strette o fondo irregolare• Quando il veicolo che precede riflette debolmente il laser
● Nelle situazioni come quella descritta in seguito, potrebbe non essere possibile
ottenere una forza frenante sufficiente e ciò impedisce il corretto funzionamento del
sistema:
• Se le funzioni di frenata non possono svolgersi correttamente, ad esempio se i componenti dei freni sono eccessivamente freddi, caldi o umidi• Se il veicolo non viene sottoposto a manutenzione periodica (freni o pneumaticieccessivamente usurati, pressione di gonfiaggio dei pneumatici non corretta,ecc.) • Quando il veicolo viaggia su fondo ghiaioso o strade sdrucciolevoli
• Quando il proprio veicolo sbanda
• Quando la parte anteriore del veicolo è
rialzata o abbassata
• Quando il sensore è disallineato a causa
di un forte impatto contro il sensore, ecc.

2124-5. Toyota Safety Sense
AYGO_OM_Europe_OM99Q28L■Se la spia di avvertimento PCS lampeggia o si illumina
Il sistema di sicurezza pre-crash potrebbe essere temporaneamente non disponibile
oppure potrebbe essere difettoso.
●Nelle situazioni seguenti, la spia di avvertimento verrà spenta e il sistema entrerà in
funzione al ripristino delle condizioni operative:
• Quando l’area attorno al sensore frontale ha raggiunto una temperatura elevata,
per esempio dopo che il veicolo è rimasto parcheggiato al sole
• Quando il parabrezza è appannato o coperto di condensa o ghiaccio
(P. 296, 302)
• Se l’area davanti al sensore frontale è ostruita, per esempio quando è aperto il
cofano
• Quando il sensore frontale o l’area attorno ai sensori sono freddi, ad esempio in
condizioni di freddo estremo
●Se la spia di avvertimento PCS continua a lampeggiare o si illumina, il sistema
potrebbe essere difettoso. Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■Se il sistema VSC è disattivato
●Se il TRC e il VSC sono disabilitati (P. 230), anche l’assistenza alla frenata pre-
crash e la frenata pre-crash sono disabilitate. Tuttavia la funzione di avvertimento di
pre-crash è ancora funzionante.
●La spia di avvertimento PCS si illumina.

213
4
4-5. Toyota Safety Sense
Guida
AYGO_OM_Europe_OM99Q28L
LDA (avviso di allontanamento dalla corsia)
Quando si viaggia su una strada contrassegnata da linee di corsia, questo
sistema riconosce le corsie tramite una videocamera dotata di un sensore, la
quale avvisa il guidatore quando il veicolo si allontana dalla corsia.
Se il sistema valuta che il veicolo ha deviato dalla propria corsia, avvisa il
guidatore tramite un cicalino e le indicazioni sul misuratore.
Sensore frontale
Premere l’interruttore LDA per
attivare il sistema.
La spia LDA si accende.
Premere di nuovo l’interruttore per
disattivare il sistema LDA.
Il sistema LDA rimarrà attivato o
disattivato anche se l’interruttore
motore è spento.
: Se presente
Riepilogo delle funzioni
Attivazione del sistema LDA

2154-5. Toyota Safety Sense
4
Guida
AYGO_OM_Europe_OM99Q28L
■Disattivazione temporanea delle funzioni del sistema LDA
Se si verifica una delle seguenti condizioni, le funzioni del sistema LDA verranno
disattivate temporaneamente. La funzioni verranno riattivate una volta ripristinate le
condizioni di funzionamento necessarie.
●Viene azionata la leva indicatori di direzione.
●La velocità del veicolo si discosta dalla gamma operativa delle funzioni del sistema
LDA.
●Durante la guida non è possibile rilevare le linee della corsia.
●Quando si aziona l’avvertimento di allontanamento dalla corsia.
La funzione di avvertimento di allontanamento dalla corsia non tornerà operativa per
diversi secondi dopo la sua attivazione, anche se il veicolo lascia nuovamente la
corsia.
■Avvertimento di allontanamento dalla corsia
A seconda del livello del suono impostato sull’impianto audio o del rumore del
ventilatore dell’aria condizionata mentre sono in uso l’impianto audio o l’impianto di
condizionamento aria, potrebbe risultare difficile udire il suono di avvertimento.
■Dopo che il veicolo è rimasto parcheggiato al sole
Il sistema LDA potrebbe non essere disponibile immediatamente. Quando la
temperatura dell’abitacolo diminuisce e la temperatura intorno al sensore frontale
(P. 195) raggiunge il livello adatto per il funzionamento del sistema, le funzioni
ridiventano operative.
■Quando le linee di corsia sono presenti solo su un lato del veicolo
L’avvertimento di allontanamento dalla corsia non funzionerà per il lato su cui non è
possibile riconoscere le linee di corsia.
■Condizioni in cui il funzionamento può non avvenire correttamente
Nelle situazioni seguenti, il sensore anteriore potrebbe non essere in grado di
riconoscere le linee di corsia, dando luogo ad un errato funzionamento della funzione
di avvertimento di allontanamento dalla corsia. Se ciò dovesse verificarsi non si tratta
di un guasto.
●Durante la guida lungo un’area come per esempio quelle che si incontrano ai caselli
autostradali, agli attraversamenti pedonali o prima di una stazione di controllo dei
biglietti
●Mentre si affronta una curva stretta
●Quando le linee di corsia sono troppo strette o troppo larghe
●Quando il veicolo è inclinato da un lato a causa di un carico insolitamente pesante o
di una pressione di gonfiaggio degli pneumatici errata
●Quando la distanza tra il proprio veicolo e quello che precede è insufficiente
●Con le linee di corsia gialle (queste potrebbero risultare più difficili da riconoscere
rispetto alle linee bianche.)
●Quando le linee di corsia sono rovinate o in presenza di marker stradali in rilievo o
cordoli

3227-1. Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99Q28L
AVVISO
■Quando si pulisce il parabrezza
Area di installazione del sensore frontale sul parabrezza: P. 1 9 9
■ Quando si lava il veicolo
Non utilizzare acqua all’interno del vano motore. In caso contrario si potrebbe
provocare l’incendio dei componenti elettrici, ecc.
■ Precauzioni relative al terminale di scarico
I gas di scarico rendono il terminale di scarico estremamente caldo.
Quando si lava il veicolo, prestare attenzione a non toccare il terminale di scarico
fino a quando non si è sufficientemente raffreddato, poiché il contatto con un
terminale di scarico caldo può provocare ustioni.
NOTA
■ Per evitare un deterioramento della vernice e la corrosione della carrozzeria e
dei componenti (ruote in alluminio, ecc.)
● Lavare immediatamente il veicolo nei seguenti casi:
• Dopo aver guidato lungo la costa marina
• Dopo aver guidato su strade su cui è stato sparso sale
• Se sono presenti tracce di catrame o di resina sulla vernice
• Se sono presenti insetti morti, escrementi di insetti o di uccelli sulla superficie
della vernice
• Dopo aver guidato in una zona contaminata da fuliggine, fumo oleoso, polvere
di miniera, polveri ferrose o sostanze chimiche
• Se il veicolo diventa troppo sporco di polvere o fango
• Se dei liquidi come il benzene e la benzina vengono spruzzati sulla vernice
● Se la vernice è scheggiata o graffiata, farla riparare immediatamente.
● Per evitarne la corrosione, rimuovere lo sporco dalle ruote e riporle in un luogo che
non presenti un elevato livello di umidità.

3267-1. Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99Q28L
NOTA
■Detergenti di pulizia
● Non utilizzare i seguenti tipi di detergente, in quanto possono scolorire l’interno del
veicolo o striare e danneggiare le superfici verniciate:
• Parti non a sedere: Sostanze organiche come ad esempio benzene o benzina,
alcalini o soluzioni acide, coloranti e candeggianti
• Sedili: Soluzioni acide o alcalini, come diluenti, benzene e alcol
● Non usare una cera lucidante o detergente lucidante. La superficie verniciata della
plancia o di altre parti dell’abitacolo potrebbero danneggiarsi.
■ Per evitare di danneggiare le superfici in pelle
Osservare le seguenti precauzioni per evitare di danneggiare e deteriorare le
superfici in pelle:
● Rimuovere immediatamente polvere o sporco dalle superfici in pelle.
● Non esporre il veicolo ai raggi diretti del sole per periodi prolungati. Parcheggiare il
veicolo all’ombra, soprattutto nei mesi estivi.
● Non collocare sulla selleria oggetti in vinile, plastica o contenenti cera, in quanto
potrebbero attaccarsi alla pelle se l’interno del veicolo si riscalda troppo.
■ Acqua sul pavimento
Non lavare il pavimento del veicolo con acqua.
L’eventuale contatto tra acqua e componenti elettrici quali l’impianto audio sopra o
sotto il pavimento del veicolo potrebbe danneggiare i sistemi interni come l’impianto
audio. L’acqua potrebbe anche causare l’arrugginimento della carrozzeria.
■ Durante la pulizia della parte interna del parabrezza (veicoli dotati di sensore
anteriore)
Fare attenzione a non toccare il sensore anteriore. ( P. 1 9 5 )
Se la telecamera viene accidentalmente graffiata o urtata, i sistemi PCS e LDA
potrebbero non funzionare correttamente o causare malfunzionamenti.
■ Pulizia dell’interno del lunotto posteriore
● Per pulire il lunotto posteriore non utilizzare detergente per vetri, perché potrebbe
danneggiare i fili del riscaldatore dello sbrinatore del lunotto posteriore. Utilizzare
un panno inumidito con acqua tiepida e pulire delicatamente il finestrino. Pulire il
lunotto con movimenti paralleli rispetto ai fili elettrici del riscaldatore.
● Prestare attenzione a non graffiare o danneggiare i fili del riscaldatore.

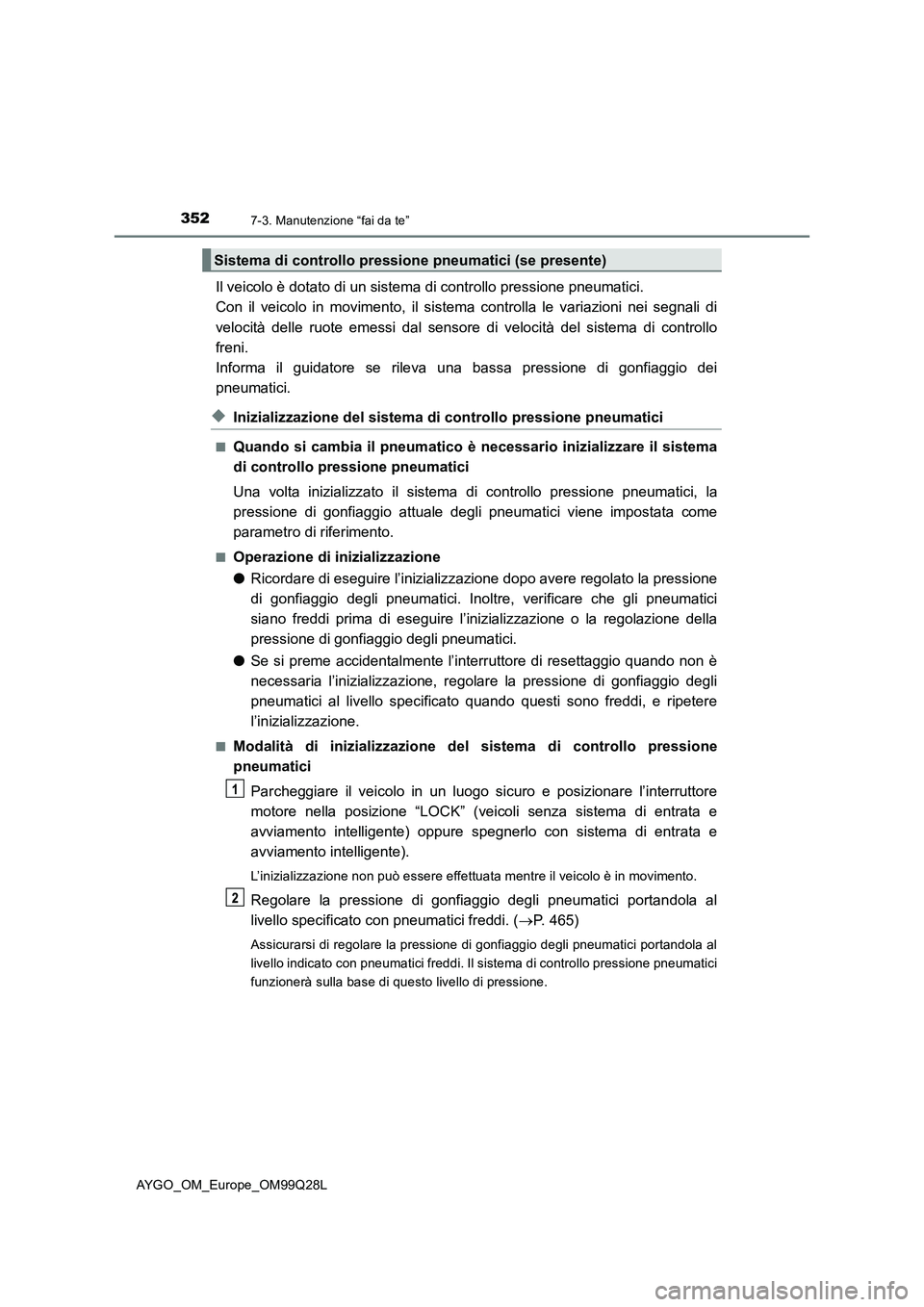

3527-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99Q28L
Il veicolo è dotato di un sistema di controllo pressione pneumatici.
Con il veicolo in movimento, il sistema controlla le variazioni nei segnali di
velocità delle ruote emessi dal sensore di velocità del sistema di controllo
freni.
Informa il guidatore se rileva una bassa pressione di gonfiaggio dei
pneumatici.
◆Inizializzazione del sistema di controllo pressione pneumatici
■Quando si cambia il pneumatico è necessario inizializzare il sistema
di controllo pressione pneumatici
Una volta inizializzato il sistema di controllo pressione pneumatici, la
pressione di gonfiaggio attuale degli pneumatici viene impostata come
parametro di riferimento.
■Operazione di inizializzazione
●Ricordare di eseguire l’inizializzazione dopo avere regolato la pressione
di gonfiaggio degli pneumatici. Inoltre, verificare che gli pneumatici
siano freddi prima di eseguire l’inizializzazione o la regolazione della
pressione di gonfiaggio degli pneumatici.
●Se si preme accidentalmente l’interruttore di resettaggio quando non è
necessaria l’inizializzazione, regolare la pressione di gonfiaggio degli
pneumatici al livello specificato quando questi sono freddi, e ripetere
l’inizializzazione.
■Modalità di inizializzazione del sistema di controllo pressione
pneumatici
Parcheggiare il veicolo in un luogo sicuro e posizionare l’interruttore
motore nella posizione “LOCK” (veicoli senza sistema di entrata e
avviamento intelligente) oppure spegnerlo con sistema di entrata e
avviamento intelligente).
L’inizializzazione non può essere effettuata mentre il veicolo è in movimento.
Regolare la pressione di gonfiaggio degli pneumatici portandola al
livello specificato con pneumatici freddi. (P. 465)
Assicurarsi di regolare la pressione di gonfiaggio degli pneumatici portandola al
livello indicato con pneumatici freddi. Il sistema di controllo pressione pneumatici
funzionerà sulla base di questo livello di pressione.
Sistema di controllo pressione pneumatici (se presente)

4008-2. Operazioni da eseguire in caso di emergenza
AYGO_OM_Europe_OM99Q28L
Spia di avvertimento PCS (se presente)
Quando la spia di avvertimento lampeggia (e si attiva un
cicalino):
Indica un malfunzionamento del PCS (Sistema di sicurezza pre-
crash)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Quando la spia di avvertimento si accende:
Indica che il PCS (Sistema di sicurezza pre-crash) non è
temporaneamente disponibile a causa di una delle seguenti
cause:
• La parte del parabrezza attorno al sensore anteriore è sporca,
appannata o coperta di condensa, ghiaccio o sono stati
attaccati degli adesivi, ecc.
 Rimuovere sporco, appannamento, condensa, ghiaccio,
adesivi, ecc. ( P. 198)
• La temperatura del sensore anteriore è estremamente elevata
 Attendere qualche istante finché l’area attorno al sensore
anteriore si sarà sufficientemente raffreddata.
Quando la spia di avvertimento è illuminata:
Il sistema VSC (Controllo stabilità veicolo) e/o il sistema PCS
(Sistema di sicurezza pre-crash) sono disabilitati.
 Per abilitare il PCS, dovranno essere abilitati sia il sistema
VSC sia il PCS. ( P. 203, 230)
(Gialla) (Per il motore 1KR)
(Per il motore HM01)
Indicatore limitatore di velocità (se presente)
Indica un malfunzionamento nel sistema limitatore di velocità.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Lampeggia)
Indicatore di disattivazione del sistema di spegnimento e
avviamento intelligente (se presente)
Indica un malfunzionamento nel sistema di spegnimento e
avviamento intelligente
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

4038-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AYGO_OM_Europe_OM99Q28L
■Per prevenire il surriscaldamento della frizione (veicoli con cambio manuale
multi-modalità)
● Non utilizzare il pedale dell’acceleratore o il sistema di assistenza alla partenza per
mantenere fermo il veicolo in salita.
● Durante la marcia in salita, osservare le seguenti precauzioni quanto più possibile:
• Osservare una distanza di sicurezza adeguata dal veicolo che precede ed evitare
inutili arresti e partenze.
• Evitare di utilizzare la modalità E su strade in salita. Questo contribuirà ad evitare
inutili cambi marcia.
■ Sensore di rilevamento del passeggero anteriore, promemoria e cicalino di
avvertimento cintura di sicurezza
● Se sul sedile del passeggero anteriore è stato sistemato un bagaglio, il sensore di
rilevamento del passeggero anteriore potrebbe far lampeggiare la spia di
avvertimento e attivare il cicalino di avvertimento, anche se non c’è alcun
passeggero sul sedile.
● Se sul sedile è stato riposto un cuscino, il sensore potrebbe non rilevare un
passeggero e la spia di avvertimento potrebbe non funzionare correttamente.
■ Accensione della spia guasto durante la guida
La spia guasto si accende nel caso il serbatoio carburante si svuoti completamente.
Se il serbatoio carburante è vuoto, rifornire immediatamente il veicolo. La spia guasto
si spegnerà dopo una serie di viaggi.
Se la spia guasto non si spegne, contattare, appena possibile, un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
■ Spia di avvertimento sistema servosterzo elettrico (cicalino di avvertimento)
Quando la carica della batteria diventa insufficiente o la tensione diminuisce
temporaneamente, la spia di avvertimento servosterzo elettrico potrebbe accendersi e
il cicalino di avvertimento suonare.
