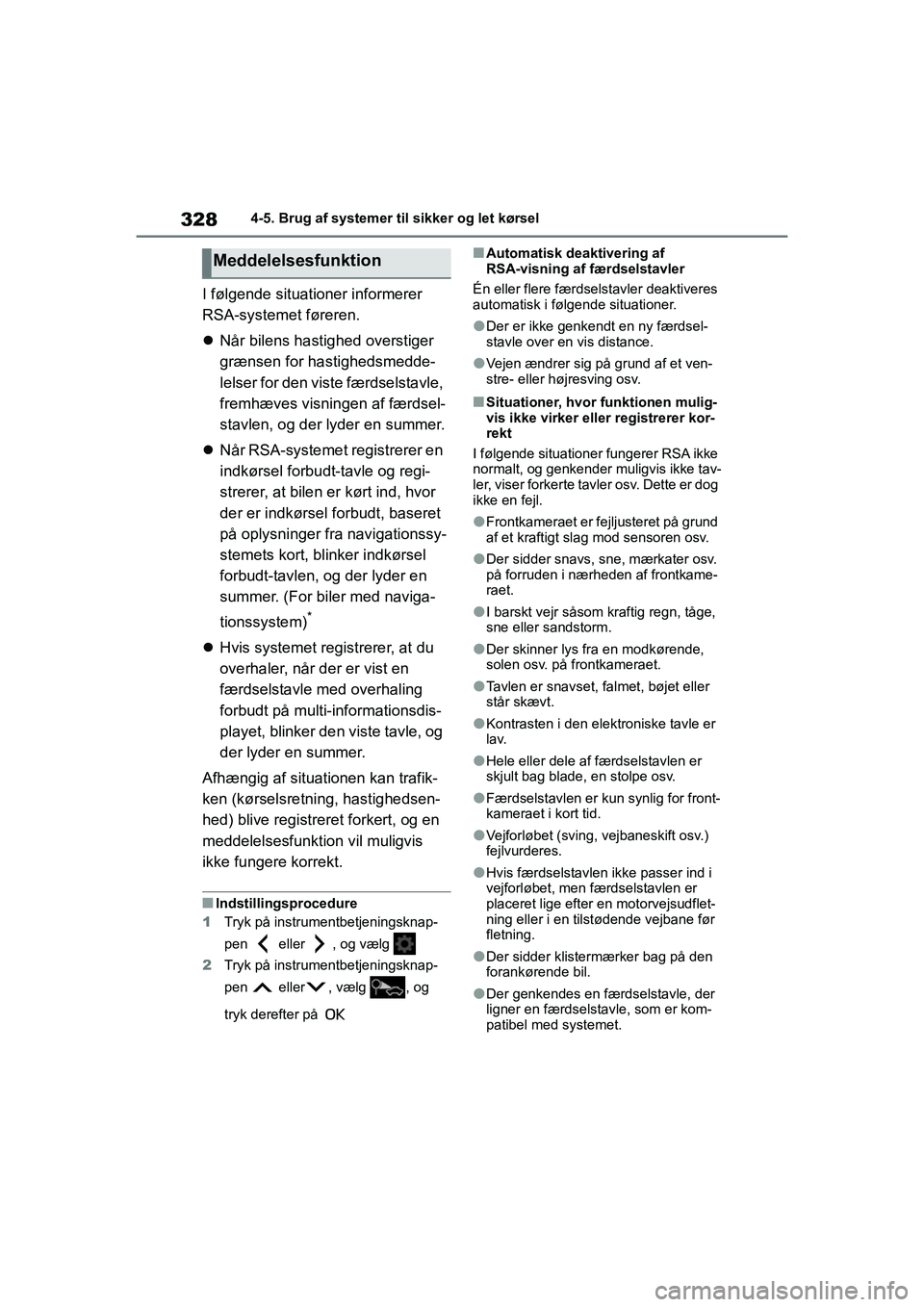

Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
I følgende situationer informerer
RSA-systemet føreren.

Når bilens hastighed overstiger
grænsen for hastighedsmedde-
lelser for den viste færdselstavle,
fremhæves visningen af færdsel-
stavlen, og der lyder en summer.
 Når RSA-systemet registrerer en
indkørsel forbudt-tavle og regi-
strerer, at bilen er kørt ind, hvor
der er indkørsel forbudt, baseret
på oplysninger fra navigationssy-
stemets kort, blinker indkørsel
forbudt-tavlen, og der lyder en
summer. (For biler med naviga-
tionssystem)
*
Hvis systemet registrerer, at du
overhaler, når der er vist en
færdselstavle med overhaling
forbudt på multi-informationsdis-
playet, blinker den viste tavle, og
der lyder en summer.
Afhængig af situationen kan trafik-
ken (kørselsretning, hastighedsen-
hed) blive registreret forkert, og en
meddelelsesfunktion vil muligvis
ikke fungere korrekt.
nIndstillingsprocedure
1 Tryk på instrumentbetjeningsknap-
pen eller , og vælg
2 Tryk på instrumentbetjeningsknap-
pen eller , vælg , og
tryk derefter på
nAutomatisk deaktivering af
RSA-visning af færdselstavler
Én eller flere færdselstavler deaktiveres
automatisk i følgende situationer.
lDer er ikke genkendt en ny færdsel-
stavle over en vis distance.
lVejen ændrer sig på grund af et ven-
stre- eller højresving osv.
nSituationer, hvor funktionen mulig-
vis ikke virker eller registrerer kor-
rekt
I følgende situationer fungerer RSA ikke
normalt, og genkender muligvis ikke tav-
ler, viser forkerte tavler osv. Dette er dog
ikke en fejl.
lFrontkameraet er fejljusteret på grund
af et kraftigt slag mod sensoren osv.
lDer sidder snavs, sne, mærkater osv.
på forruden i nærheden af frontkame-
raet.
lI barskt vejr såsom kraftig regn, tåge,
sne eller sandstorm.
lDer skinner lys fra en modkørende,
solen osv. på frontkameraet.
lTavlen er snavset, falmet, bøjet eller
står skævt.
lKontrasten i den elektroniske tavle er
lav.
lHele eller dele af færdselstavlen er
skjult bag blade, en stolpe osv.
lFærdselstavlen er kun synlig for front-
kameraet i kort tid.
lVejforløbet (sving, vejbaneskift osv.)
fejlvurderes.
lHvis færdselstavlen ikke passer ind i
vejforløbet, men færdselstavlen er
placeret lige efter en motorvejsudflet-
ning eller i en tilstødende vejbane før
fletning.
lDer sidder klistermærker bag på den
forankørende bil.
lDer genkendes en færdselstavle, der
ligner en færdselstavle, som er kom-
patibel med systemet.
Meddelelsesfunktion
OM12P55DK.book Page 328 Monda y, September 28, 2020 12:19 PM

329
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
lFærdselstavler for hastighedsbe-
grænsning på sideveje kan registreres
og vises (hvis de sidder i frontkamera-
ets synsfelt), mens bilen kører på den
større vej.
lFærdselstavler med hastighedsbe-
grænsning for udkørsler fra rundkørs-
ler kan registreres
og vises (hvis de
sidder i frontkameraets synsfelt)
under kørsel i rundkørsler.
lBilens forende er hævet eller sænket
på grund af last.
lLysstyrken i omgivelserne er ikke til-
strækkelig eller skifter pludseligt.
lNår en færdselsta vle for lastvogne
osv. genkendes.
lBilen kører i et land med en anden tra-
fikretning.
lNavigationssystemets kortdata er for-
ældede
lNavigationssystemet er ikke aktiveret.
lHastighedsoplysninger på instrumen-
tet og i navigation ssystemet kan være
forskellige, fordi navigationssystemet
anvender kortdata.
nVisning af færdselstavle med
hastighedsgrænse
Hvis tændingskontakten sidst blev slået
fra, mens der blev vist en hastighedsbe-
grænsningstavle på multi-informations-
displayet, vises den samme tavle igen,
når tændingskontakten sættes på ON.
nHvis "RSA Malfunction Visit Your
Dealer" vises
Der kan være fejl i systemet. Få bilen
efterset hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifice-
rede fagfolk.
nIndividuel tilpasning
Nogle funktioner kan tilpasses individu-
elt. ( S. 638)
*: Hvis monteret
BSM (overvågning af
blinde vinkler)*
BSM er et system, der anven-
der de bagerste radarsensorer
indvendigt på bagkofangeren i
venstre og højre side til at
hjælpe føreren med at vur-
dere, om det er sikkert at skifte
vejbane.
ADVARSEL
nAdvarsler vedr. brugen af syste-
met
Føreren har alene ansvaret for en sik-
ker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
BSM-funktionen er en supplerende
funktion, der informerer føreren om,
at der er en bil i sidespejlenes blinde
vinkel, eller at en bil kommer bagfra
og ind i den blinde vinkel med høj
hastighed. Stol ikke blindt på overvåg-
ningen af blinde vinkler. Funktionen
kan ikke vurdere, om det er sikkert at
skifte vejbane, og overdreven tillid
kan derfor forårsage en ulykke med
død eller alvorlig tilskadekomst til
følge.
Da systemet muligvis ikke fungerer
korrekt under visse forhold, skal føre-
ren selv bekræfte sikkerheden visuelt.
OM12P55DK.book Page 329 Monda y, September 28, 2020 12:19 PM

330
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel

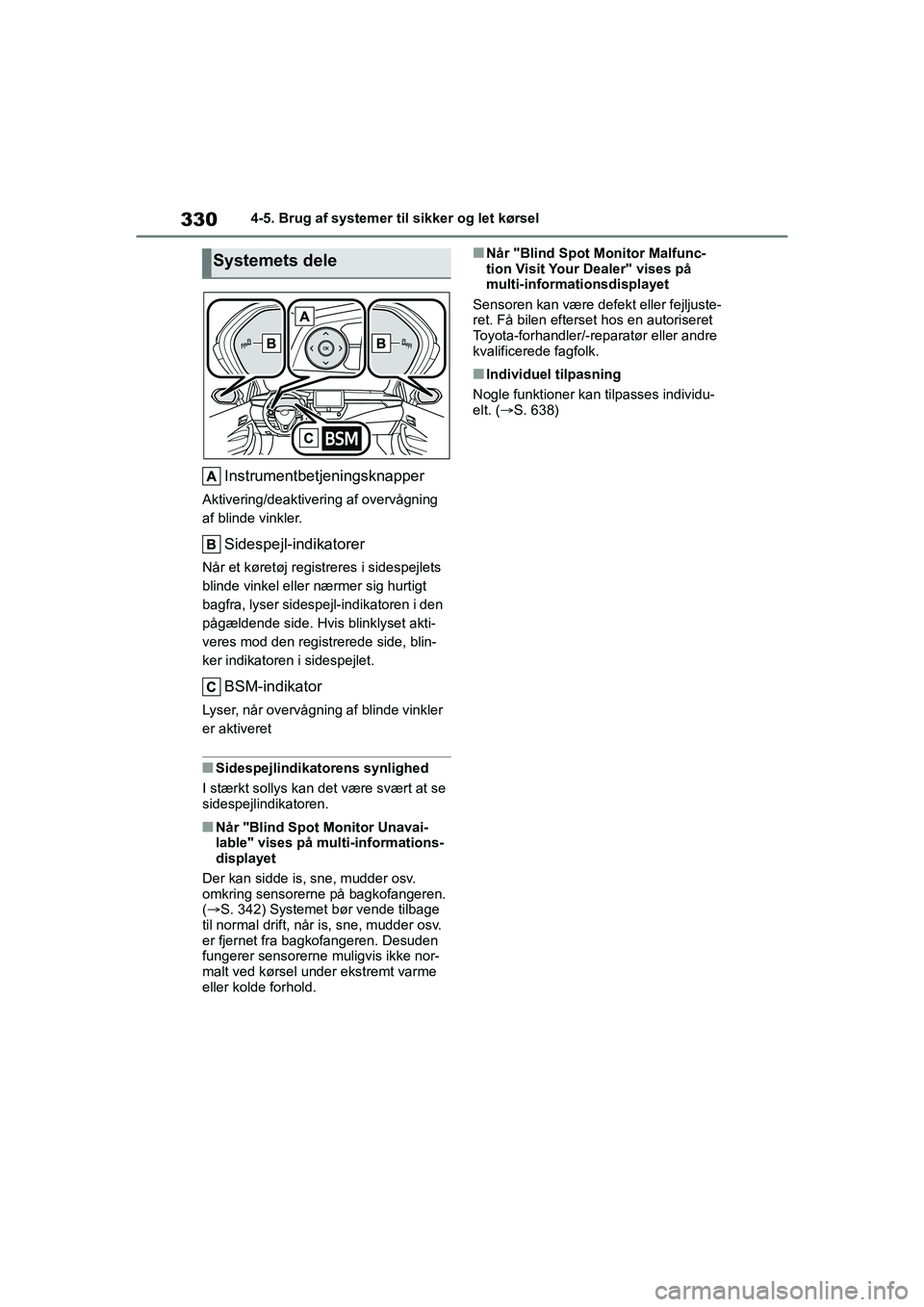

Instrumentbetjeningsknapper
Aktivering/deaktivering af overvågning
af blinde vinkler.
Sidespejl-indikatorer
Når et køretøj registreres i sidespejlets
blinde vinkel eller nærmer sig hurtigt
bagfra, lyser sidespejl-indikatoren i den
pågældende side. Hvis blinklyset akti-
veres mod den registrerede side, blin-
ker indikatoren i sidespejlet.
BSM-indikator
Lyser, når overvågning af blinde vinkler
er aktiveret
nSidespejlindikatorens synlighed
I stærkt sollys kan det være svært at se
sidespejlindikatoren.
nNår "Blind Spot Monitor Unavai-
lable" vises på multi-informations-
displayet
Der kan sidde is, sne, mudder osv.
omkring sensorerne på bagkofangeren.
(S. 342) Systemet bør vende tilbage
til normal drift, når is, sne, mudder osv.
er fjernet fra bagkofangeren. Desuden
fungerer sensorerne muligvis ikke nor-
malt ved kørsel under ekstremt varme
eller kolde forhold.
nNår "Blind Spot Monitor Malfunc-
tion Visit Your Dealer" vises på
multi-informationsdisplayet
Sensoren kan være defekt eller fejljuste-
ret. Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
nIndividuel tilpasning
Nogle funktioner kan tilpasses individu-
elt. ( S. 638)
Systemets dele
OM12P55DK.book Page 330 Monda y, September 28, 2020 12:19 PM

342
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel

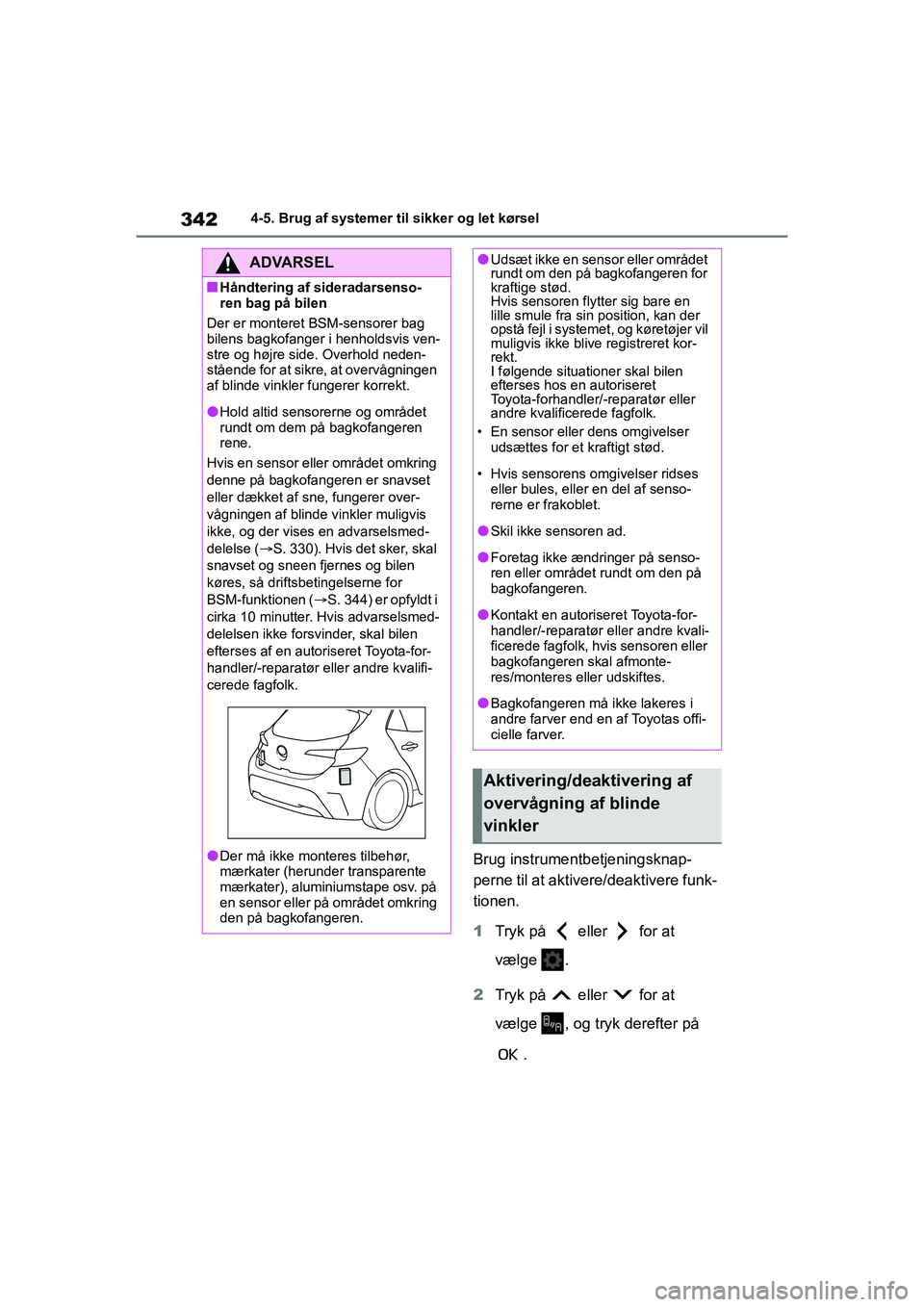

Brug instrumentbetjeningsknap-
perne til at aktivere/deaktivere funk-
tionen.
1
Tryk på eller for at
vælge .
2 Tryk på eller for at
vælge , og tryk derefter på
.
ADVARSEL
nHåndtering af sideradarsenso-
ren bag på bilen
Der er monteret BSM-sensorer bag
bilens bagkofanger i henholdsvis ven-
stre og højre side. Overhold neden-
stående for at sikre, at overvågningen
af blinde vinkler fungerer korrekt.
lHold altid sensorerne og området
rundt om dem på bagkofangeren
rene.
Hvis en sensor eller området omkring
denne på bagkofangeren er snavset
eller dækket af sne, fungerer over-
vågningen af blinde vinkler muligvis
ikke, og der vises en advarselsmed-
delelse ( S. 330). Hvis det sker, skal
snavset og sneen fjernes og bilen
køres, så driftsbetingelserne for
BSM-funktionen ( S. 344) er opfyldt i
cirka 10 minutter. Hvis advarselsmed-
delelsen ikke forsvinder, skal bilen
efterses af en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifi-
cerede fagfolk.
lDer må ikke monteres tilbehør,
mærkater (herunder transparente
mærkater), aluminiumstape osv. på
en sensor eller på området omkring
den på bagkofangeren.
lUdsæt ikke en sensor eller området
rundt om den på bagkofangeren for
kraftige stød.
Hvis sensoren flytter sig bare en
lille smule fra sin position, kan der
opstå fejl i systemet, og køretøjer vil
muligvis ikke bliv e registreret kor-
rekt.
I følgende situationer skal bilen
efterses hos en autoriseret
Toyota-forhandler/ -reparatør eller
andre kvalificerede fagfolk.
• En sensor eller dens omgivelser udsættes for et kraftigt stød.
• Hvis sensorens omgivelser ridses eller bules, eller en del af senso-
rerne er frakoblet.
lSkil ikke sensoren ad.
lForetag ikke ændringer på senso-
ren eller området rundt om den på
bagkofangeren.
lKontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvali-
ficerede fagfolk, hvis sensoren eller
bagkofangeren skal afmonte-
res/monteres eller udskiftes.
lBagkofangeren må ikke lakeres i
andre farver end en af Toyotas offi-
cielle farver.
Aktivering/deaktivering af
overvågning af blinde
vinkler
OM12P55DK.book Page 342 Monda y, September 28, 2020 12:19 PM

343
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel

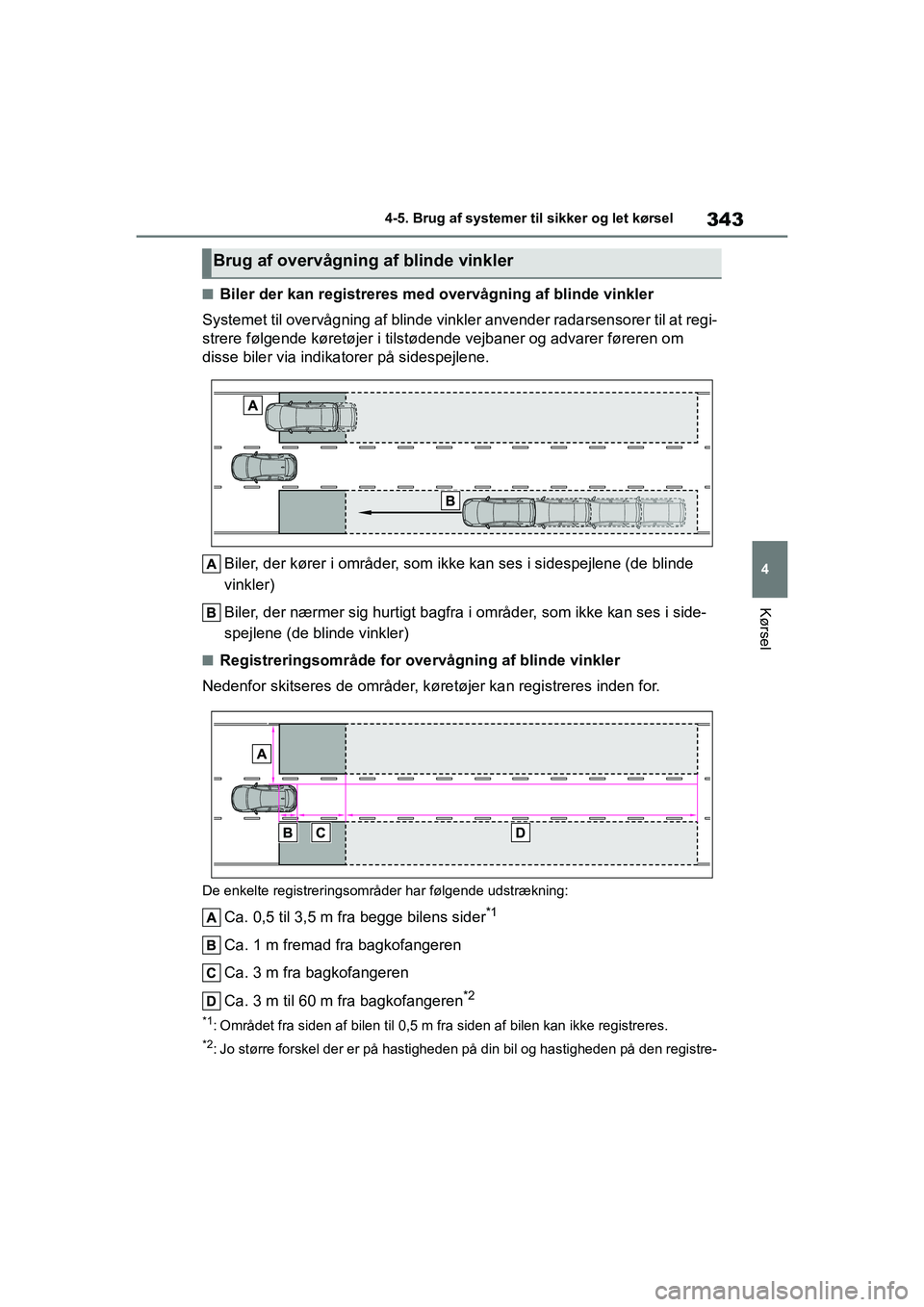

nBiler der kan registreres med overvågning af blinde vinkler
Systemet til overvågning af blinde vinkler anvender radarsensorer til at regi-
strere følgende køretøjer i tilstødende vejbaner og advarer føreren om
disse biler via indikatorer på sidespejlene.
Biler, der kører i områder, som ikke kan ses i sidespejlene (de blinde
vinkler)
Biler, der nærmer sig hurtigt bagfra i områder, som ikke kan ses i side-
spejlene (de blinde vinkler)
nRegistreringsområde for overvågning af blinde vinkler
Nedenfor skitseres de områder, køretøjer kan registreres inden for.
De enkelte registreringsområder har følgende udstrækning:
Ca. 0,5 til 3,5 m fra begge bilens sider*1
Ca. 1 m fremad fra bagkofangeren
Ca. 3 m fra bagkofangeren
Ca. 3 m til 60 m fra bagkofangeren
*2
*1: Området fra siden af bilen til 0,5 m fr a siden af bilen kan ikke registreres.
*2: Jo større forskel der er på hastigheden på din bil og hastigheden på den registre-
Brug af overvågning af blinde vinkler
OM12P55DK.book Page 343 Monday, September 28, 2020 12:19 PM

344
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel

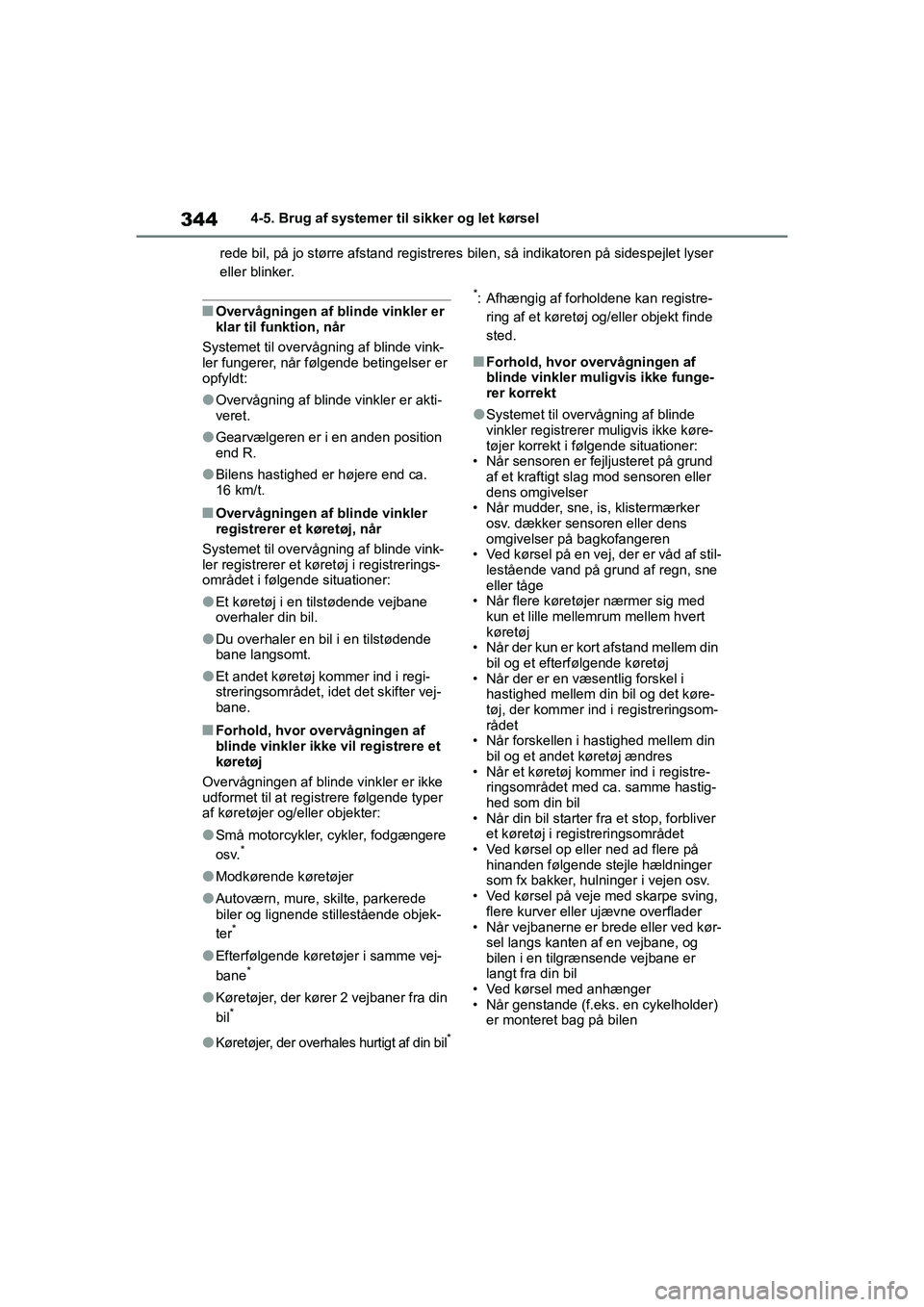

rede bil, på jo større afstand registreres bilen, så indikatoren på sidespejlet lyser
eller blinker.
nOvervågningen af blinde vinkler er
klar til funktion, når
Systemet til overvågning af blinde vink-
ler fungerer, når følgende betingelser er
opfyldt:
lOvervågning af blinde vinkler er akti-
veret.
lGearvælgeren er i en anden position
end R.
lBilens hastighed er højere end ca.
16 km/t.
nOvervågningen af blinde vinkler
registrerer et køretøj, når
Systemet til overvågning af blinde vink-
ler registrerer et køretøj i registrerings-
området i følgende situationer:
lEt køretøj i en tilstødende vejbane
overhaler din bil.
lDu overhaler en bil i en tilstødende
bane langsomt.
lEt andet køretøj kommer ind i regi-
streringsområdet, idet det skifter vej-
bane.
nForhold, hvor overvågningen af
blinde vinkler ikke vil registrere et
køretøj
Overvågningen af blinde vinkler er ikke
udformet til at registrere følgende typer
af køretøjer og/eller objekter:
lSmå motorcykler, cykler, fodgængere
osv.*
lModkørende køretøjer
lAutoværn, mure, skilte, parkerede
biler og lignende stillestående objek-
ter
*
lEfterfølgende køretøjer i samme vej-
bane*
lKøretøjer, der kører 2 vejbaner fra din
bil*
lKøretøjer, der overhales hurtigt af din bil*
*: Afhængig af forholdene kan registre- ring af et køretøj og/eller objekt finde
sted.
nForhold, hvor overvågningen af
blinde vinkler muligvis ikke funge-
rer korrekt
lSystemet til overvågning af blinde
vinkler registrerer mu ligvis ikke køre-
tøjer korrekt i følgende situationer:
• Når sensoren er fejljusteret på grund
af et kraftigt slag mod sensoren eller
dens omgivelser
• Når mudder, sne, is, klistermærker
osv. dækker sensoren eller dens
omgivelser på bagkofangeren
• Ved kørsel på en vej, der er våd af stil-
lestående vand på grund af regn, sne
eller tåge
• Når flere køretøjer nærmer sig med
kun et lille mellemrum mellem hvert
køretøj
• Når der kun er kort afstand mellem din
bil og et efterfølgende køretøj
• Når der er en væsentlig forskel i hastighed mellem din bil og det køre-
tøj, der kommer ind i registreringsom-
rådet
• Når forskellen i hastighed mellem din
bil og et andet køretøj ændres
• Når et køretøj kommer ind i registre- ringsområdet med ca. samme hastig-
hed som din bil
• Når din bil starter fra et stop, forbliver et køretøj i registreringsområdet
• Ved kørsel op eller ned ad flere på hinanden følgende stejle hældninger
som fx bakker, hulninger i vejen osv.
• Ved kørsel på ve je med skarpe sving,
flere kurver eller ujævne overflader
• Når vejbanerne er brede eller ved kør- sel langs kanten af en vejbane, og
bilen i en tilgrænsende vejbane er
langt fra din bil
• Ved kørsel med anhænger
• Når genstande (f.eks. en cykelholder)
er monteret bag på bilen
OM12P55DK.book Page 344 Monda y, September 28, 2020 12:19 PM

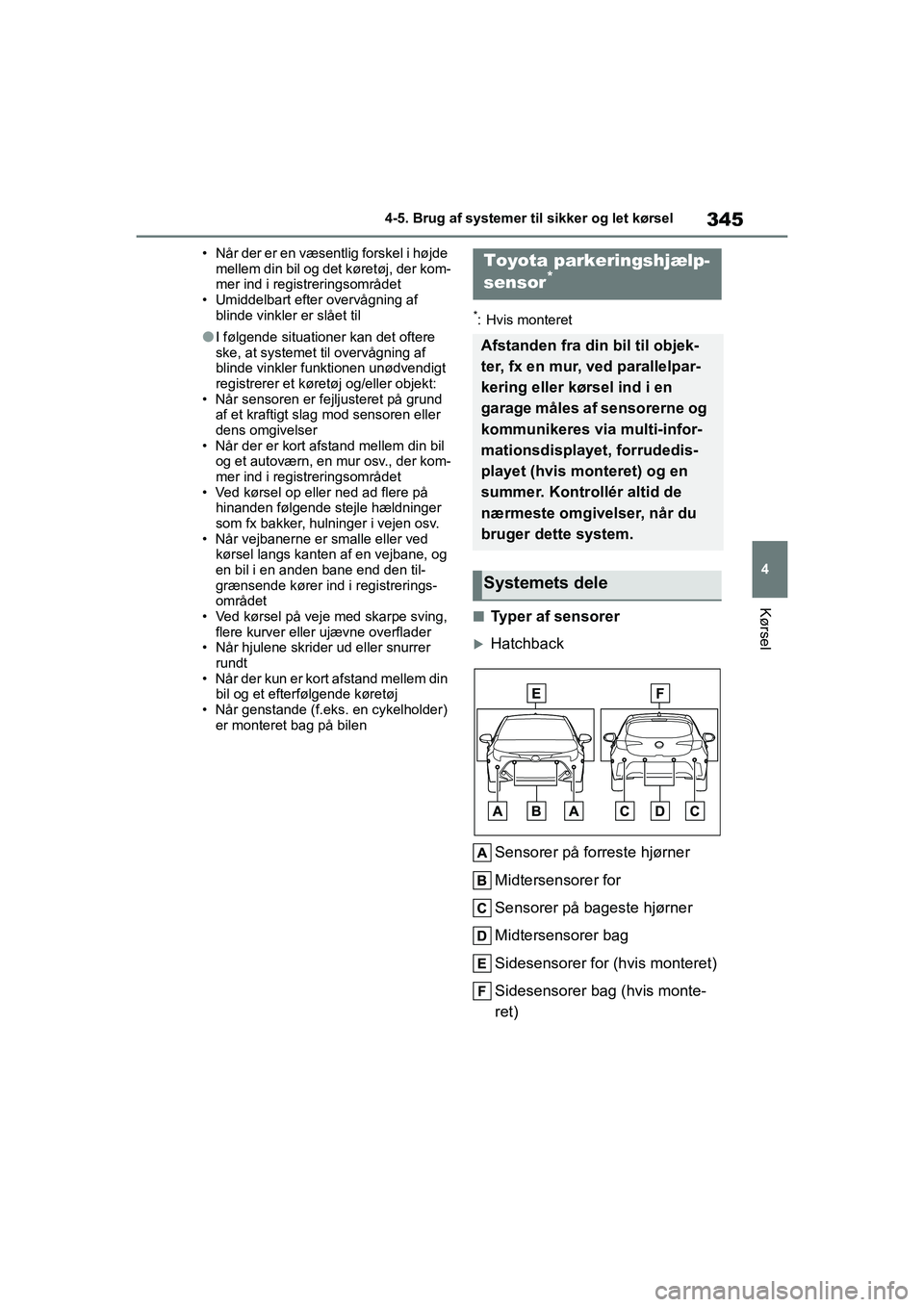

345
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
• Når der er en væsentlig forskel i højde
mellem din bil og det køretøj, der kom-
mer ind i registreringsområdet
• Umiddelbart efter overvågning af blinde vinkler er slået til
lI følgende situationer kan det oftere
ske, at systemet t il overvågning af
blinde vinkler funktionen unødvendigt
registrerer et køre tøj og/eller objekt:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren eller
dens omgivelser
• Når der er kort afstand mellem din bil og et autoværn, en mur osv., der kom-
mer ind i registreringsområdet
• Ved kørsel op eller ned ad flere på hinanden følgende stejle hældninger
som fx bakker, hulninger i vejen osv.
• Når vejbanerne er smalle eller ved kørsel langs kanten af en vejbane, og
en bil i en anden bane end den til-
grænsende kører ind i registrerings-
området
• Ved kørsel på veje med skarpe sving, flere kurver eller ujævne overflader
• Når hjulene skrider ud eller snurrer
rundt
• Når der kun er kort afstand mellem din bil og et efterfølgende køretøj
• Når genstande (f .eks. en cykelholder)
er monteret bag på bilen
*: Hvis monteret
nTyper af sensorer
Hatchback
Sensorer på forreste hjørner
Midtersensorer for
Sensorer på bageste hjørner
Midtersensorer bag
Sidesensorer for (hvis monteret)
Sidesensorer bag (hvis monte-
ret)
Toyota parkeringshjælp-
sensor*
Afstanden fra din bil til objek-
ter, fx en mur, ved parallelpar-
kering eller kørsel ind i en
garage måles af sensorerne og
kommunikeres via multi-infor-
mationsdisplayet, forrudedis-
playet (hvis monteret) og en
summer. Kontrollér altid de
nærmeste omgivelser, når du
bruger dette system.
Systemets dele
OM12P55DK.book Page 345 Monda y, September 28, 2020 12:19 PM

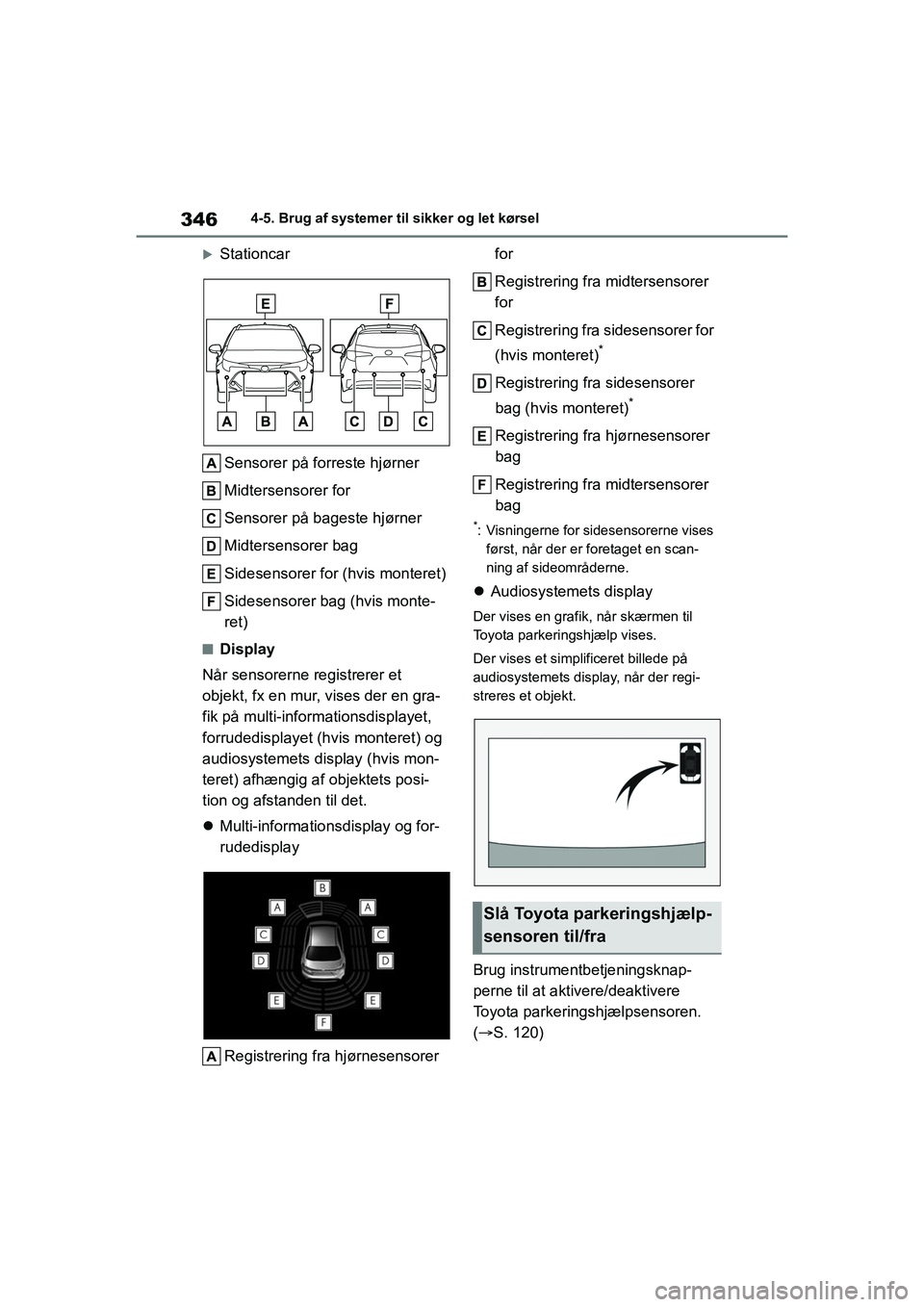

346
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
Stationcar
Sensorer på forreste hjørner
Midtersensorer for
Sensorer på bageste hjørner
Midtersensorer bag
Sidesensorer for (hvis monteret)
Sidesensorer bag (hvis monte-
ret)
nDisplay
Når sensorerne registrerer et
objekt, fx en mur, vises der en gra-
fik på multi-inform ationsdisplayet,
forrudedisplayet (hvis monteret) og
audiosystemets display (hvis mon-
teret) afhængig af objektets posi-
tion og afstanden til det.
 Multi-informationsdisplay og for-
rudedisplay
Registrering fra hjørnesensorer for
Registrering fra midtersensorer
for
Registrering fra sidesensorer for
(hvis monteret)
*
Registrering fra sidesensorer
bag (hvis monteret)
*
Registrering fra hjørnesensorer
bag
Registrering fra midtersensorer
bag
*: Visningerne for sidesensorerne vises
først, når der er foretaget en scan-
ning af sideområderne.
 Audiosystemets display
Der vises en grafik, når skærmen til
Toyota parkeringshjælp vises.
Der vises et simplificeret billede på
audiosystemets displa y, når der regi-
streres et objekt.
Brug instrumentbetjeningsknap-
perne til at aktivere/deaktivere
Toyota parkeringshjælpsensoren.
(  S. 120)
Slå Toyota parkeringshjælp-
sensoren til/fra
OM12P55DK.book Page 346 Monda y, September 28, 2020 12:19 PM

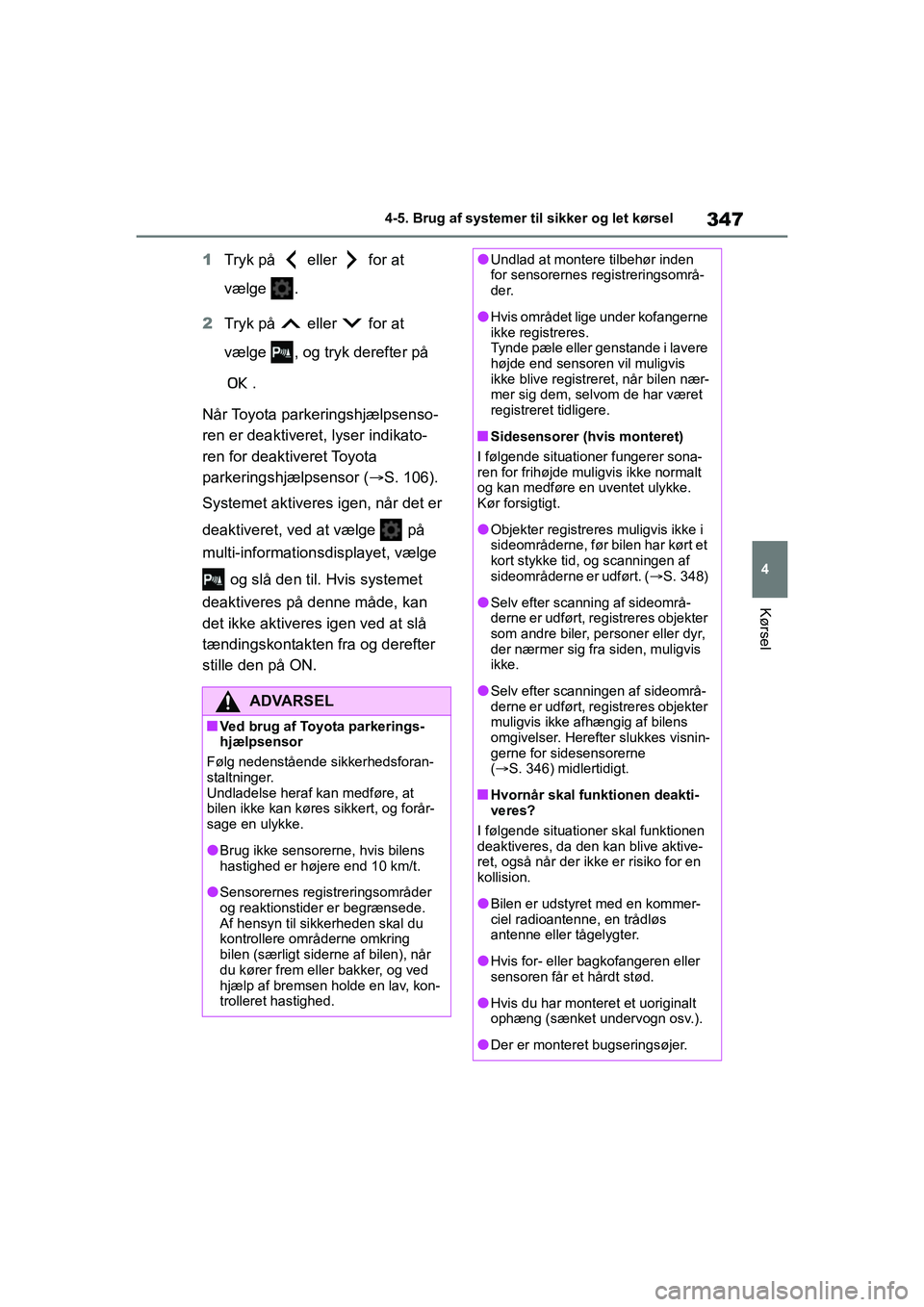

347
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
1
Tryk på eller for at
vælge .
2 Tryk på eller for at
vælge , og tryk derefter på
.
Når Toyota parkeringshjælpsenso-
ren er deaktiveret, lyser indikato-
ren for deaktiveret Toyota
parkeringshjælpsensor ( S. 106).
Systemet aktiveres igen, når det er
deaktiveret, ved at vælge på
multi-informations displayet, vælge
og slå den til. Hvis systemet
deaktiveres på denne måde, kan
det ikke aktiveres igen ved at slå
tændingskontakten fra og derefter
stille den på ON.
ADVARSEL
nVed brug af Toyota parkerings-
hjælpsensor
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf k an medføre, at
bilen ikke kan køres sikkert, og forår-
sage en ulykke.
lBrug ikke sensorerne, hvis bilens
hastighed er højere end 10 km/t.
lSensorernes registreringsområder
og reaktionstider er begrænsede.
Af hensyn til sikkerheden skal du
kontrollere områderne omkring
bilen (særligt siderne af bilen), når
du kører frem eller bakker, og ved
hjælp af bremsen holde en lav, kon-
trolleret hastighed.
lUndlad at montere tilbehør inden
for sensorernes registreringsområ-
der.
lHvis området lige under kofangerne
ikke registreres.
Tynde pæle eller genstande i lavere
højde end sensoren vil muligvis
ikke blive registreret, når bilen nær-
mer sig dem, selvom de har været
registreret tidligere.
nSidesensorer (hvis monteret)
I følgende situationer fungerer sona-
ren for frihøjde muligvis ikke normalt
og kan medføre en uventet ulykke.
Kør forsigtigt.
lObjekter registreres muligvis ikke i
sideområderne, før bilen har kørt et
kort stykke tid, og scanningen af
sideområderne er udført. ( S. 348)
lSelv efter scanning af sideområ-
derne er udført, registreres objekter
som andre biler, personer eller dyr,
der nærmer sig fra siden, muligvis
ikke.
lSelv efter scanningen af sideområ-
derne er udført, registreres objekter
muligvis ikke afhængig af bilens
omgivelser. Herefter slukkes visnin-
gerne for sidesensorerne
(S. 346) midlertidigt.
nHvornår skal funktionen deakti-
veres?
I følgende situationer skal funktionen
deaktiveres, da den kan blive aktive-
ret, også når der ikke er risiko for en
kollision.
lBilen er udstyret med en kommer-
ciel radioantenne, en trådløs
antenne eller tågelygter.
lHvis for- eller bagkofangeren eller
sensoren får et hårdt stød.
lHvis du har monteret et uoriginalt
ophæng (sænket undervogn osv.).
lDer er monteret bugseringsøjer.
OM12P55DK.book Page 347 Monda y, September 28, 2020 12:19 PM

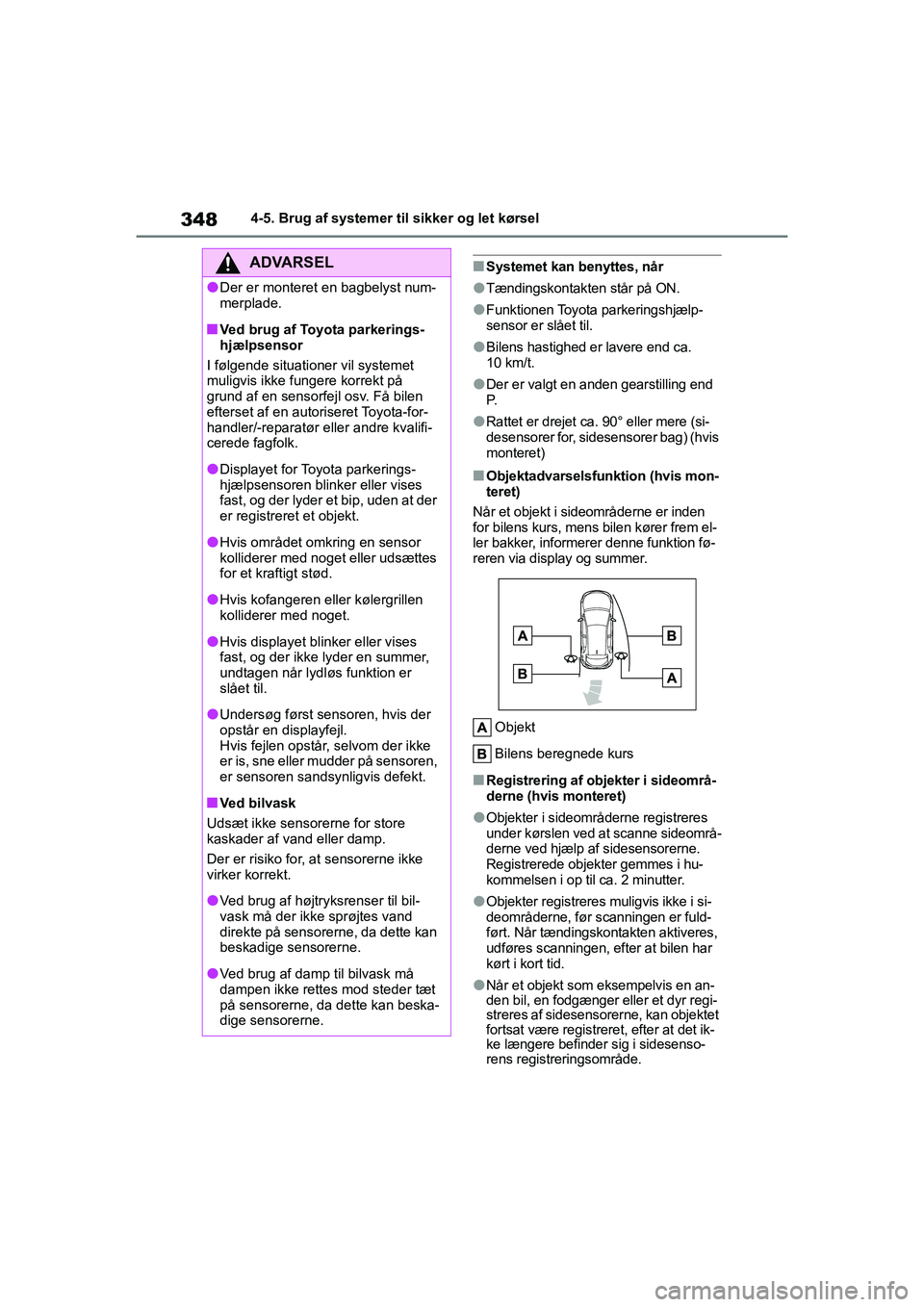

348
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
nSystemet kan benyttes, når
lTændingskontakten står på ON.
lFunktionen Toyota parkeringshjælp-
sensor er slået til.
lBilens hastighed er lavere end ca.
10 km/t.
lDer er valgt en anden gearstilling end
P.
lRattet er drejet ca. 90° eller mere (si-
desensorer for, sidesensorer bag) (hvis
monteret)
nObjektadvarselsfunktion (hvis mon-
teret)
Når et objekt i sideområderne er inden
for bilens kurs, mens bilen kører frem el-
ler bakker, informerer denne funktion fø-
reren via display og summer.
Objekt
Bilens beregnede kurs
nRegistrering af objekter i sideområ-
derne (hvis monteret)
lObjekter i sideområderne registreres
under kørslen ved at scanne sideområ-
derne ved hjælp af sidesensorerne.
Registrerede objekter gemmes i hu-
kommelsen i op til ca. 2 minutter.
lObjekter registreres muligvis ikke i si-
deområderne, før scanningen er fuld-
ført. Når tændingsk ontakten aktiveres,
udføres scanningen, efter at bilen har
kørt i kort tid.
lNår et objekt som eksempelvis en an-
den bil, en fodgænger eller et dyr regi-
streres af sidesensorerne, kan objektet
fortsat være registreret, efter at det ik-
ke længere befinder sig i sidesenso-
rens registreringsområde.
ADVARSEL
lDer er monteret en bagbelyst num-
merplade.
nVed brug af Toyota parkerings-
hjælpsensor
I følgende situati oner vil systemet
muligvis ikke fungere korrekt på
grund af en sensorfejl osv. Få bilen
efterset af en autor iseret Toyota-for-
handler/-reparatør eller andre kvalifi-
cerede fagfolk.
lDisplayet for Toyota parkerings-
hjælpsensoren blinker eller vises
fast, og der lyder et bip, uden at der
er registreret et objekt.
lHvis området omkring en sensor
kolliderer med noget eller udsættes
for et kraftigt stød.
lHvis kofangeren eller kølergrillen
kolliderer med noget.
lHvis displayet blinker eller vises
fast, og der ikke lyder en summer,
undtagen når lydløs funktion er
slået til.
lUndersøg først sensoren, hvis der
opstår en displayfejl.
Hvis fejlen opstår, selvom der ikke
er is, sne eller mudder på sensoren,
er sensoren sandsynligvis defekt.
nVed bilvask
Udsæt ikke sensorerne for store
kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke
virker korrekt.
lVed brug af højtryksrenser til bil-
vask må der ikke sprøjtes vand
direkte på sensorerne, da dette kan
beskadige sensorerne.
lVed brug af damp til bilvask må
dampen ikke rettes mod steder tæt
på sensorerne, da dette kan beska-
dige sensorerne.
OM12P55DK.book Page 348 Monda y, September 28, 2020 12:19 PM
