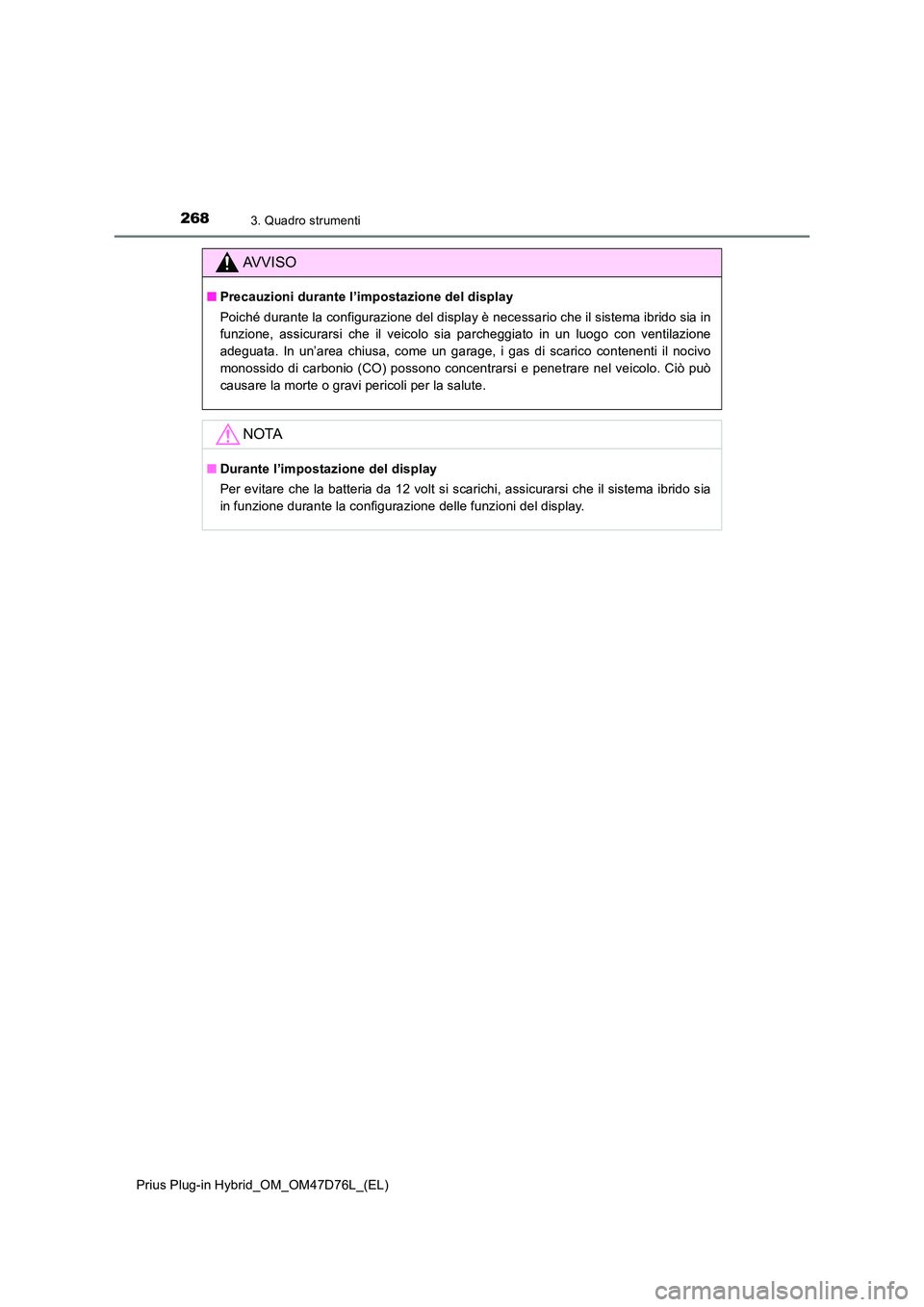

display TOYOTA PRIUS PLUG-IN HYBRID 2020 Manuale duso (in Italian)

2683. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
AVVISO
■Precauzioni durante l’impostazione del display
Poiché durante la configurazione del display è necessario che il sistema ibrido sia in
funzione, assicurarsi che il veicolo sia parcheggiato in un luogo con ventilazione
adeguata. In un’area chiusa, come un garage, i gas di scarico contenenti il nocivo
monossido di carbonio (CO) possono concentrarsi e penetrare nel veicolo. Ciò può
causare la morte o gravi pericoli per la salute.
NOTA
■ Durante l’impostazione del display
Per evitare che la batteria da 12 volt si scarichi, assicurarsi che il sistema ibrido sia
in funzione durante la configurazione delle funzioni del display.

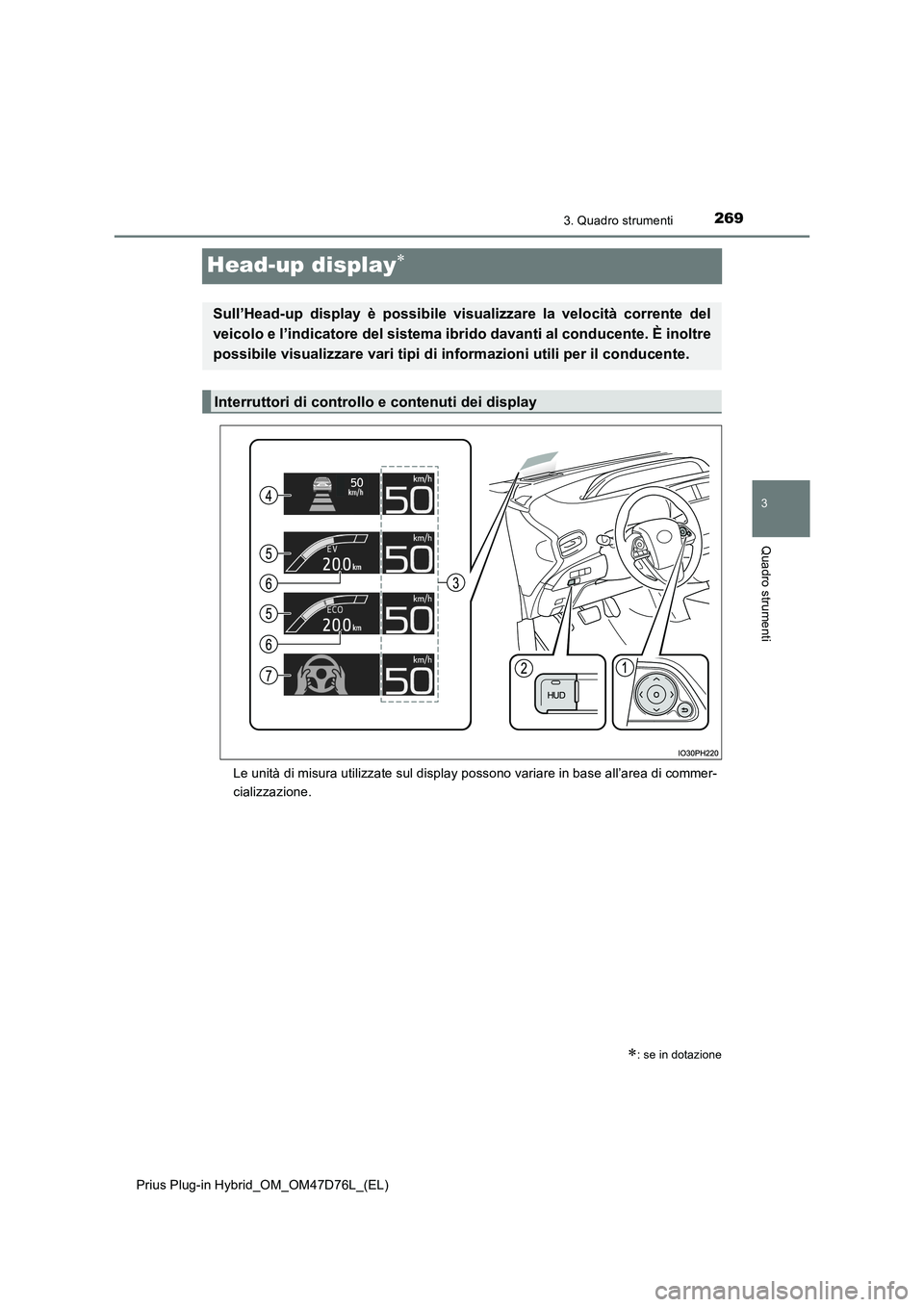

2693. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
3
Quadro strumenti
Head-up display
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
: se in dotazione
Sull’Head-up display è possibile visualizzare la velocità corrente del
veicolo e l’indicatore del sistema ibrido davanti al conducente. È inoltre
possibile visualizzare vari tipi di informazioni utili per il conducente.
Interruttori di controllo e contenuti dei display

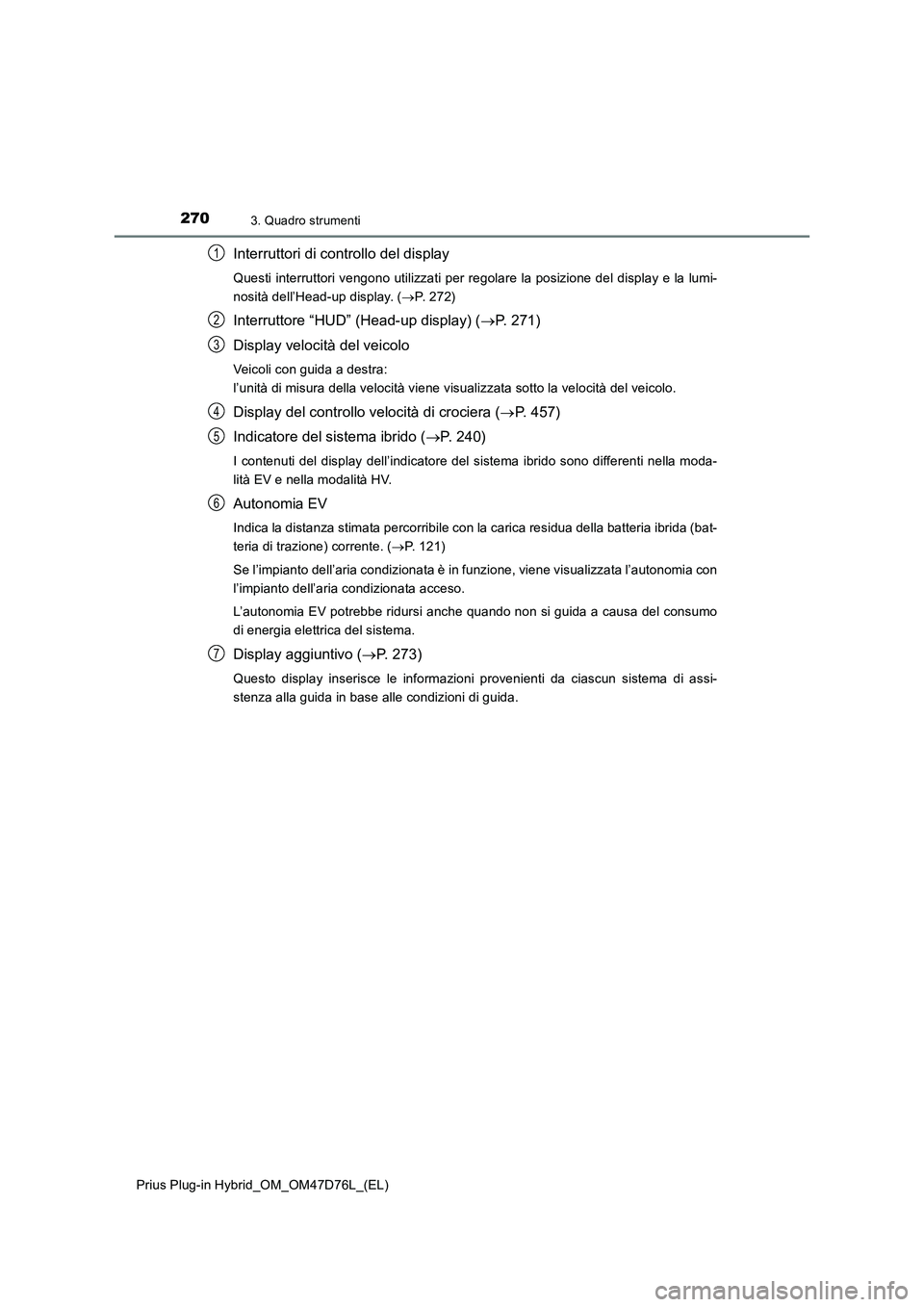

2703. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Interruttori di controllo del display
Questi interruttori vengono utilizzati per regolare la posizione del display e la lumi-
nosità dell’Head-up display. (P. 2 7 2 )
Interruttore “HUD” (Head-up display) (P. 271)
Display velocità del veicolo
Veicoli con guida a destra:
l’unità di misura della velocità viene visualizzata sotto la velocità del veicolo.
Display del controllo velocità di crociera (P. 457)
Indicatore del sistema ibrido (P. 240)
I contenuti del display dell’indicatore del sistema ibrido sono differenti nella moda-
lità EV e nella modalità HV.
Autonomia EV
Indica la distanza stimata percorribile con la carica residua della batteria ibrida (bat-
teria di trazione) corrente. (P. 121)
Se l’impianto dell’aria condizionata è in funzione, viene visualizzata l’autonomia con
l’impianto dell’aria condizionata acceso.
L’autonomia EV potrebbe ridursi anche quando non si guida a causa del consumo
di energia elettrica del sistema.
Display aggiuntivo (P. 273)
Questo display inserisce le informazioni provenienti da ciascun sistema di assi-
stenza alla guida in base alle condizioni di guida.
1
2
3
4
5
6
7

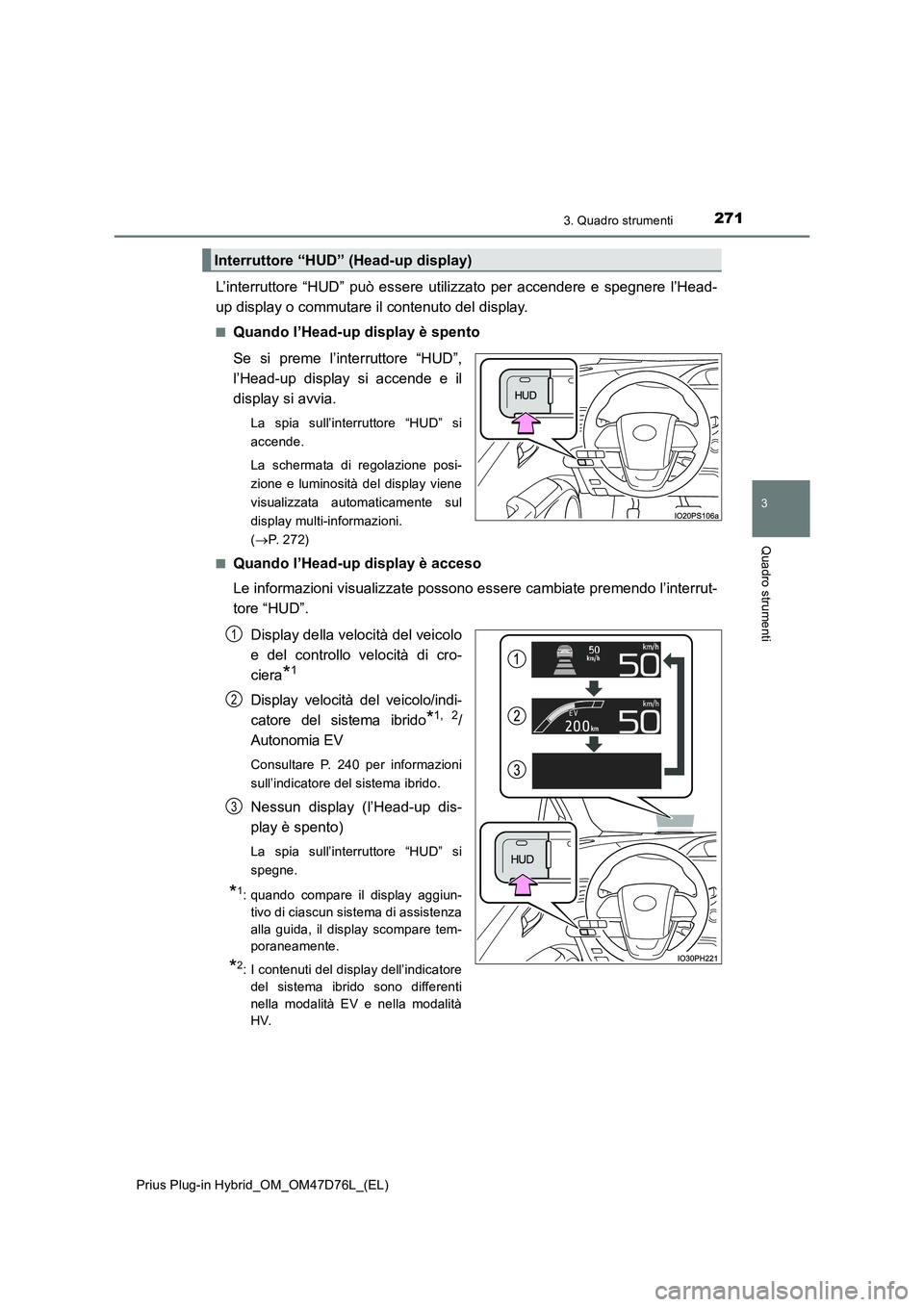

2713. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
L’interruttore “HUD” può essere utilizzato per accendere e spegnere l’Head-
up display o commutare il contenuto del display.
■Quando l’Head-up display è spento
Se si preme l’interruttore “HUD”,
l’Head-up display si accende e il
display si avvia.
La spia sull’interruttore “HUD” si
accende.
La schermata di regolazione posi-
zione e luminosità del display viene
visualizzata automaticamente sul
display multi-informazioni.
(P. 2 7 2 )
■
Quando l’Head-up display è acceso
Le informazioni visualizzate possono essere cambiate premendo l’interrut-
tore “HUD”.
Display della velocità del veicolo
e del controllo velocità di cro-
ciera
*1
Display velocità del veicolo/indi-
catore del sistema ibrido
*1, 2/
Autonomia EV
Consultare P. 240 per informazioni
sull’indicatore del sistema ibrido.
Nessun display (l’Head-up dis-
play è spento)
La spia sull’interruttore “HUD” si
spegne.
*1: quando compare il display aggiun-
tivo di ciascun sistema di assistenza
alla guida, il display scompare tem-
poraneamente.
*2: I contenuti del display dell’indicatore
del sistema ibrido sono differenti
nella modalità EV e nella modalità
HV.
Interruttore “HUD” (Head-up display)
1
2
3

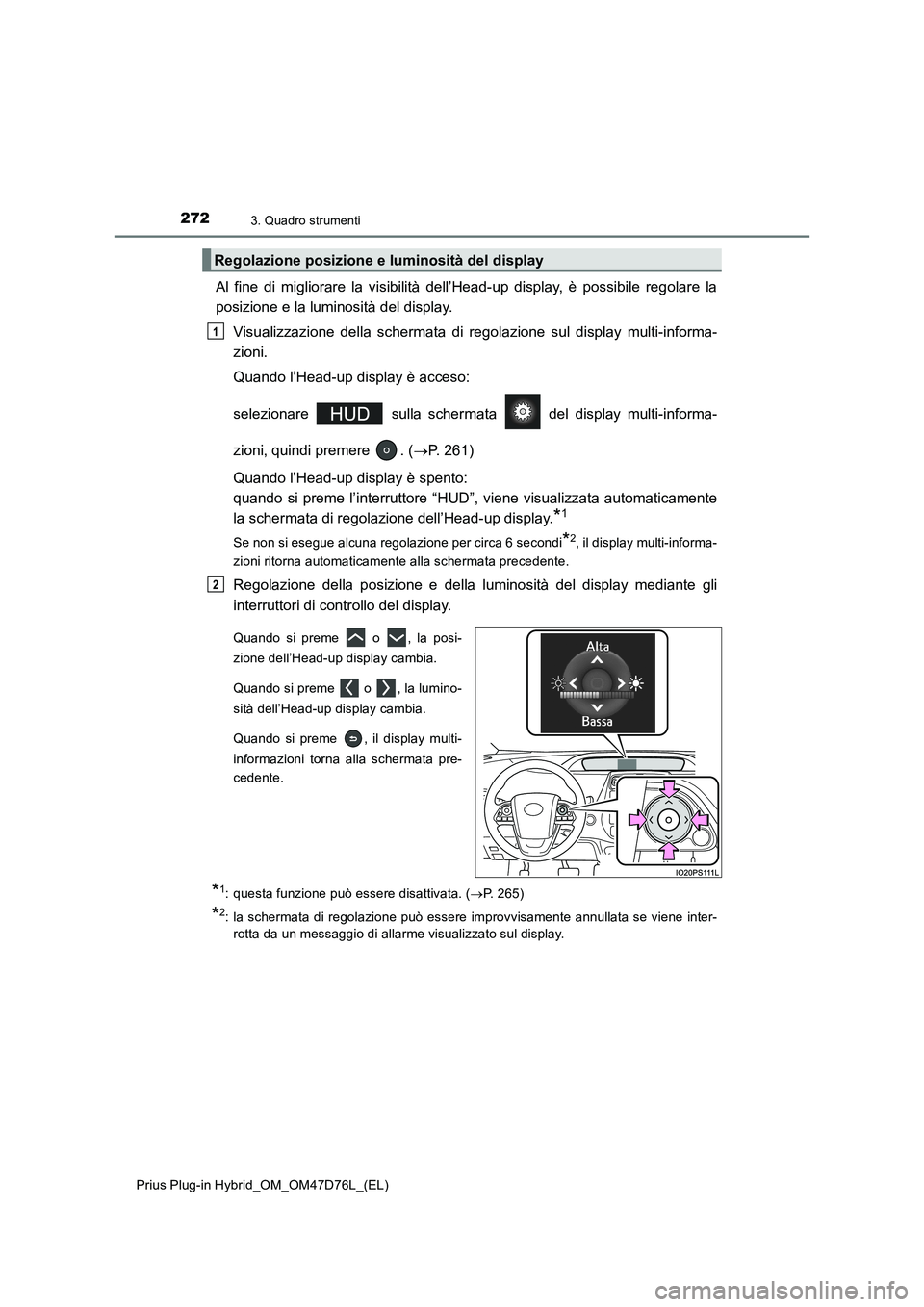

2723. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Al fine di migliorare la visibilità dell’Head-up display, è possibile regolare la
posizione e la luminosità del display.
Visualizzazione della schermata di regolazione sul display multi-informa-
zioni.
Quando l’Head-up display è acceso:
selezionare sulla schermata del display multi-informa-
zioni, quindi premere . (P. 261)
Quando l’Head-up display è spento:
quando si preme l’interruttore “HUD”, viene visualizzata automaticamente
la schermata di regolazione dell’Head-up display.
*1
Se non si esegue alcuna regolazione per circa 6 secondi*2, il display multi-informa-
zioni ritorna automaticamente alla schermata precedente.
Regolazione della posizione e della luminosità del display mediante gli
interruttori di controllo del display.
Quando si preme o , la posi-
zione dell’Head-up display cambia.
Quando si preme o , la lumino-
sità dell’Head-up display cambia.
Quando si preme , il display multi-
informazioni torna alla schermata pre-
cedente.
*1: questa funzione può essere disattivata. (P. 265)
*2: la schermata di regolazione può essere improvvisamente annullata se viene inter-
rotta da un messaggio di allarme visualizzato sul display.
Regolazione posizione e luminosità del display
1
2

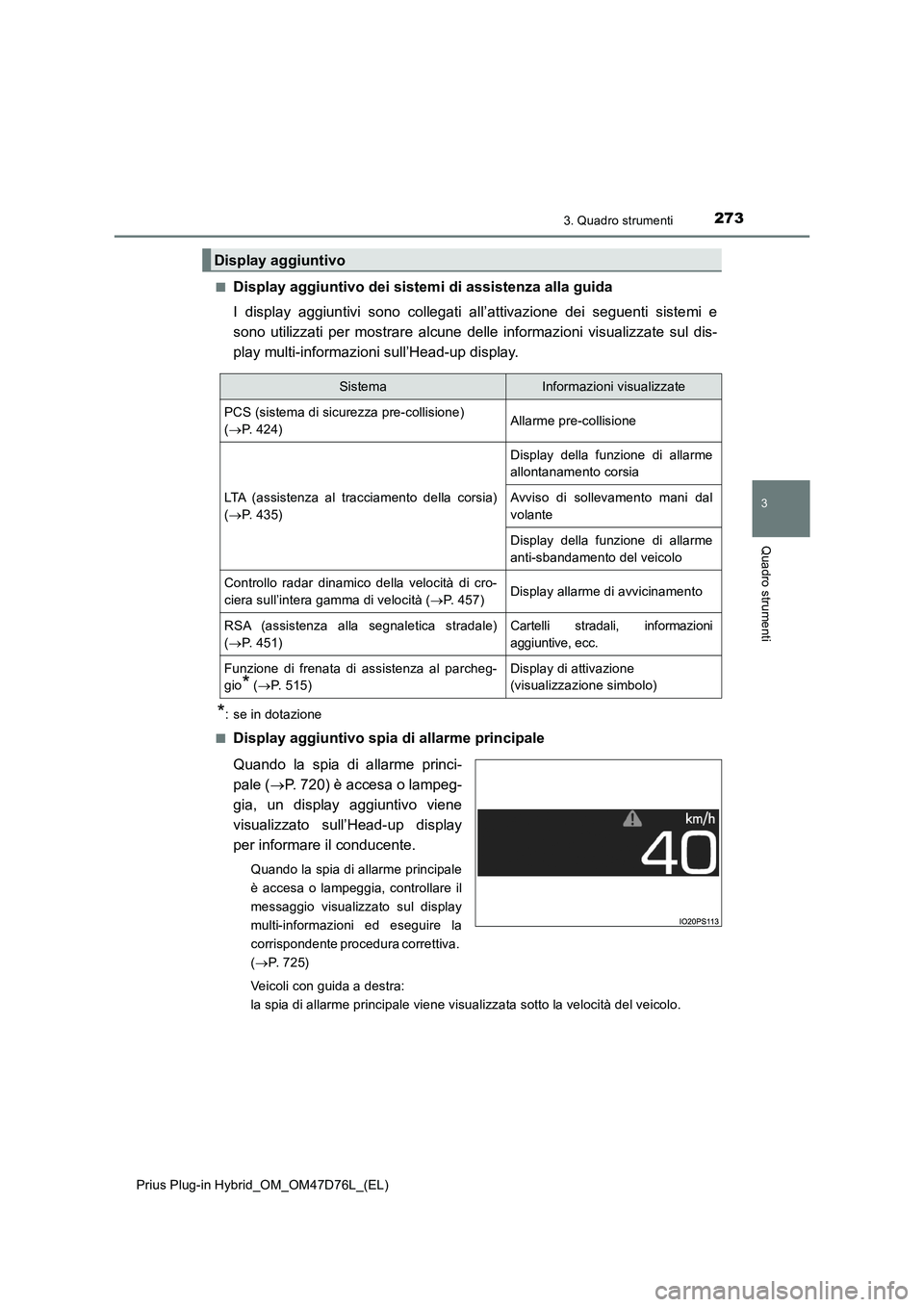

2733. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)■
Display aggiuntivo dei sistemi di assistenza alla guida
I display aggiuntivi sono collegati all’attivazione dei seguenti sistemi e
sono utilizzati per mostrare alcune delle informazioni visualizzate sul dis-
play multi-informazioni sull’Head-up display.
*: se in dotazione
■
Display aggiuntivo spia di allarme principale
Quando la spia di allarme princi-
pale (P. 720) è accesa o lampeg-
gia, un display aggiuntivo viene
visualizzato sull’Head-up display
per informare il conducente.
Quando la spia di allarme principale
è accesa o lampeggia, controllare il
messaggio visualizzato sul display
multi-informazioni ed eseguire la
corrispondente procedura correttiva.
(P. 7 2 5 )
Veicoli con guida a destra:
la spia di allarme principale viene visualizzata sotto la velocità del veicolo.
Display aggiuntivo
SistemaInformazioni visualizzate
PCS (sistema di sicurezza pre-collisione)
(P. 424)Allarme pre-collisione
LTA (assistenza al tracciamento della corsia)
(P. 435)
Display della funzione di allarme
allontanamento corsia
Avviso di sollevamento mani dal
volante
Display della funzione di allarme
anti-sbandamento del veicolo
Controllo radar dinamico della velocità di cro-
ciera sull’intera gamma di velocità (P. 457)Display allarme di avvicinamento
RSA (assistenza alla segnaletica stradale)
(P. 451)Cartelli stradali, informazioni
aggiuntive, ecc.
Funzione di frenata di assistenza al parcheg-
gio
* (P. 515)
Display di attivazione
(visualizzazione simbolo)

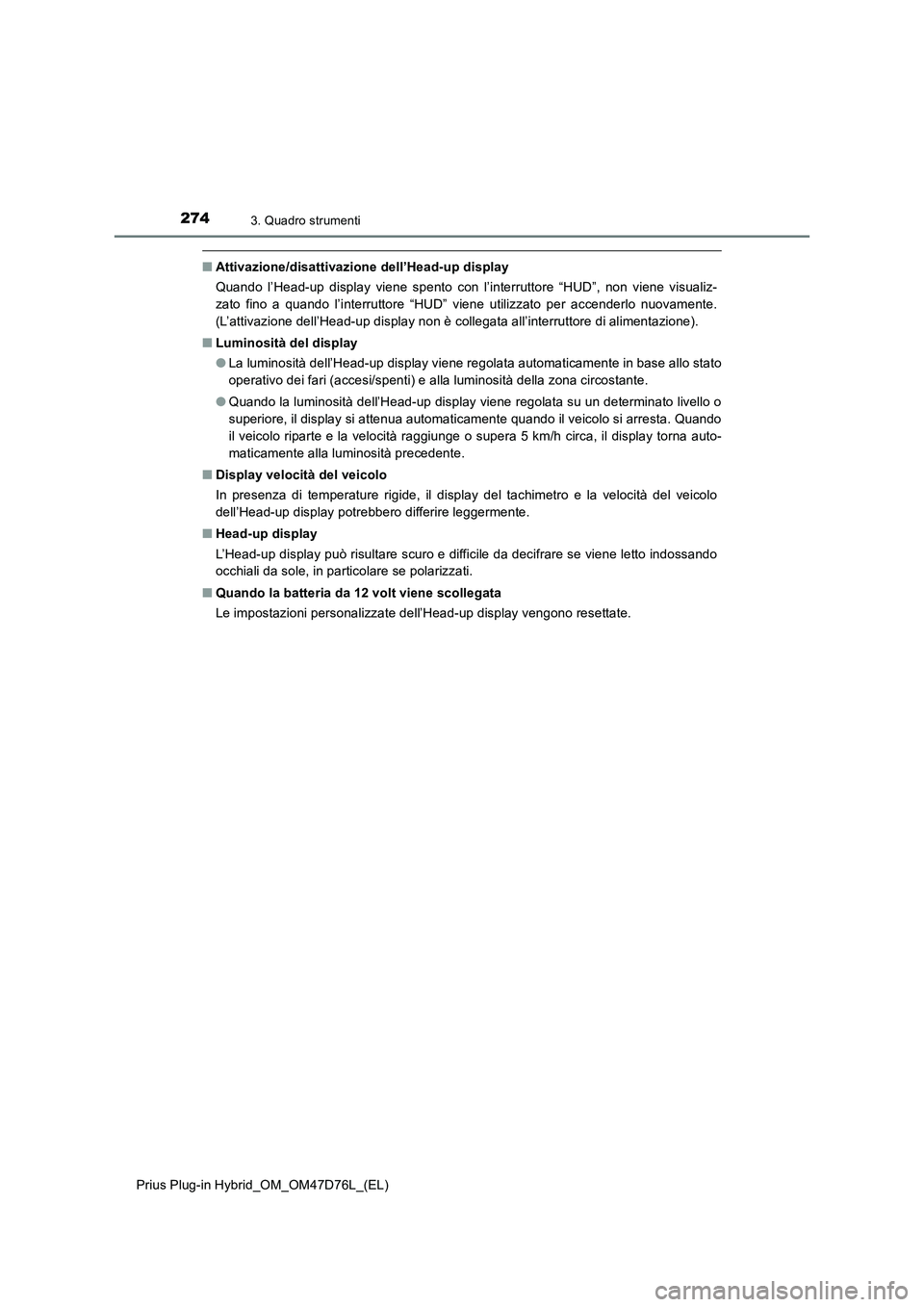

2743. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
■Attivazione/disattivazione dell’Head-up display
Quando l’Head-up display viene spento con l’interruttore “HUD”, non viene visualiz-
zato fino a quando l’interruttore “HUD” viene utilizzato per accenderlo nuovamente.
(L’attivazione dell’Head-up display non è collegata all’interruttore di alimentazione).
■Luminosità del display
●La luminosità dell’Head-up display viene regolata automaticamente in base allo stato
operativo dei fari (accesi/spenti) e alla luminosità della zona circostante.
●Quando la luminosità dell’Head-up display viene regolata su un determinato livello o
superiore, il display si attenua automaticamente quando il veicolo si arresta. Quando
il veicolo riparte e la velocità raggiunge o supera 5 km/h circa, il display torna auto-
maticamente alla luminosità precedente.
■Display velocità del veicolo
In presenza di temperature rigide, il display del tachimetro e la velocità del veicolo
dell’Head-up display potrebbero differire leggermente.
■Head-up display
L’Head-up display può risultare scuro e difficile da decifrare se viene letto indossando
occhiali da sole, in particolare se polarizzati.
■Quando la batteria da 12 volt viene scollegata
Le impostazioni personalizzate dell’Head-up display vengono resettate.

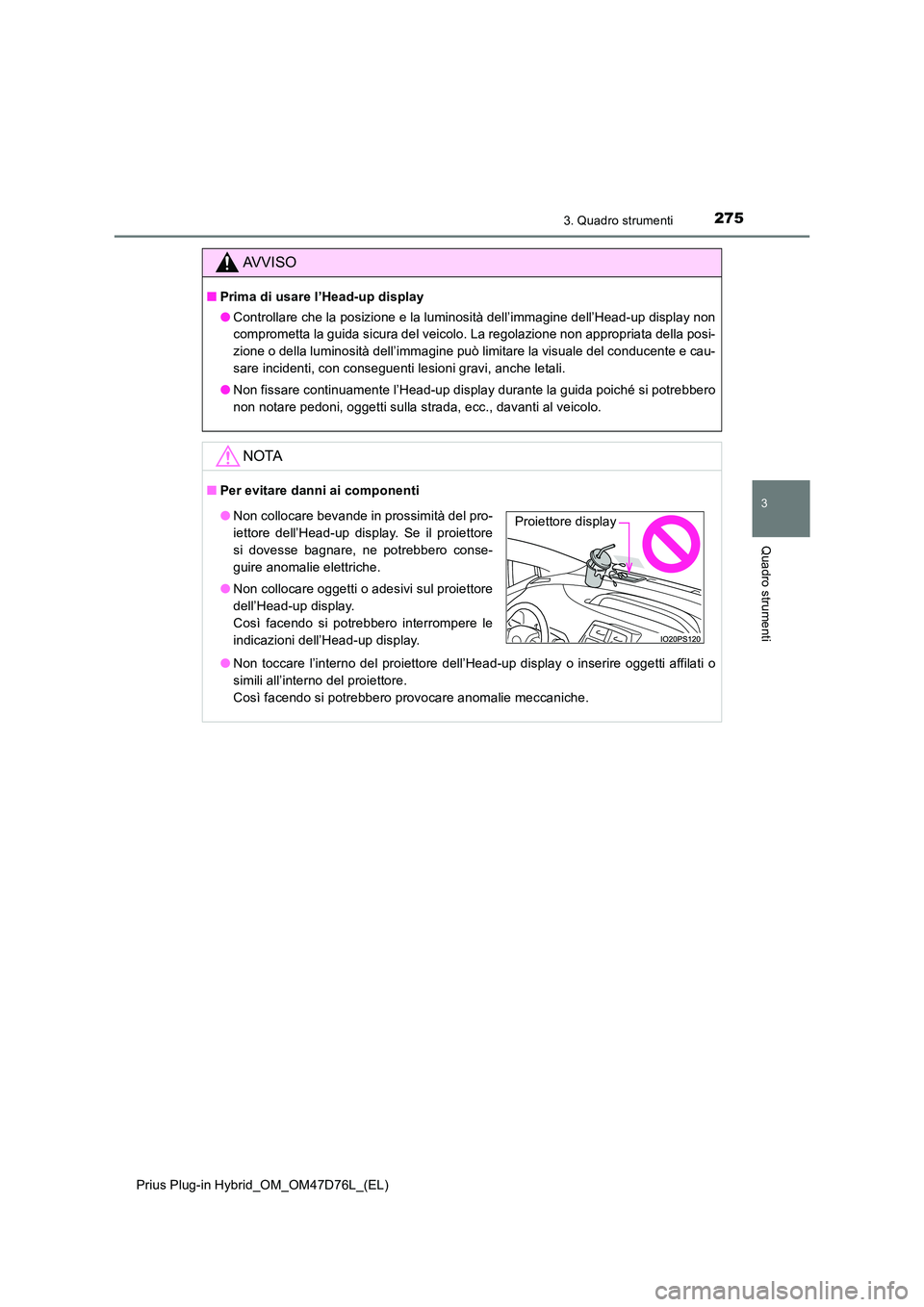

2753. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
AVVISO
■Prima di usare l’Head-up display
● Controllare che la posizione e la luminosità dell’immagine dell’Head-up display non
comprometta la guida sicura del veicolo. La regolazione non appropriata della posi-
zione o della luminosità dell’immagine può limitare la visuale del conducente e cau-
sare incidenti, con conseguenti lesioni gravi, anche letali.
● Non fissare continuamente l’Head-up display durante la guida poiché si potrebbero
non notare pedoni, oggetti sulla strada, ecc., davanti al veicolo.
NOTA
■ Per evitare danni ai componenti
● Non toccare l’interno del proiettore dell’Head-up display o inserire oggetti affilati o
simili all’interno del proiettore.
Così facendo si potrebbero provocare anomalie meccaniche.
● Non collocare bevande in prossimità del pro-
iettore dell’Head-up display. Se il proiettore
si dovesse bagnare, ne potrebbero conse-
guire anomalie elettriche.
● Non collocare oggetti o adesivi sul proiettore
dell’Head-up display.
Così facendo si potrebbero interrompere le
indicazioni dell’Head-up display.
Proiettore display

2763. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Schermata di monitoraggio energetico/con-
sumo carburante
◆Display multi-informazioni
P. 234
◆Schermata dell’impianto audio
Visualizzazione schermate di monitoraggio energetico, informazioni di
viaggio o storico.
Premere il pulsante “MENU”.
Selezionare “Info” sulla schermata “Menu”.
Selezionare “ECO” sulla schermata “Informazioni”.
È possibile visualizzare lo stato del veicolo sul display multi-informa-
zioni e sulla schermata dell’impianto audio.
1
2
3

2773. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)■
Riepilogo delle funzioni
La schermata di monitoraggio energetico può essere utilizzata per control-
lare lo stato di guida del veicolo, lo stato operativo del sistema ibrido e lo
stato di rigenerazione dell’energia elettrica.
■Flusso di energia elettrica e dettagli del display
Quando l’energia scorre, compare una freccia e un punto luminoso si spo-
sta per indicare la direzione del flusso di energia. Quando l’energia non
scorre, il punto luminoso non è visibile.
Se appare una schermata diversa da “Energia”, selezionare “Energia”.

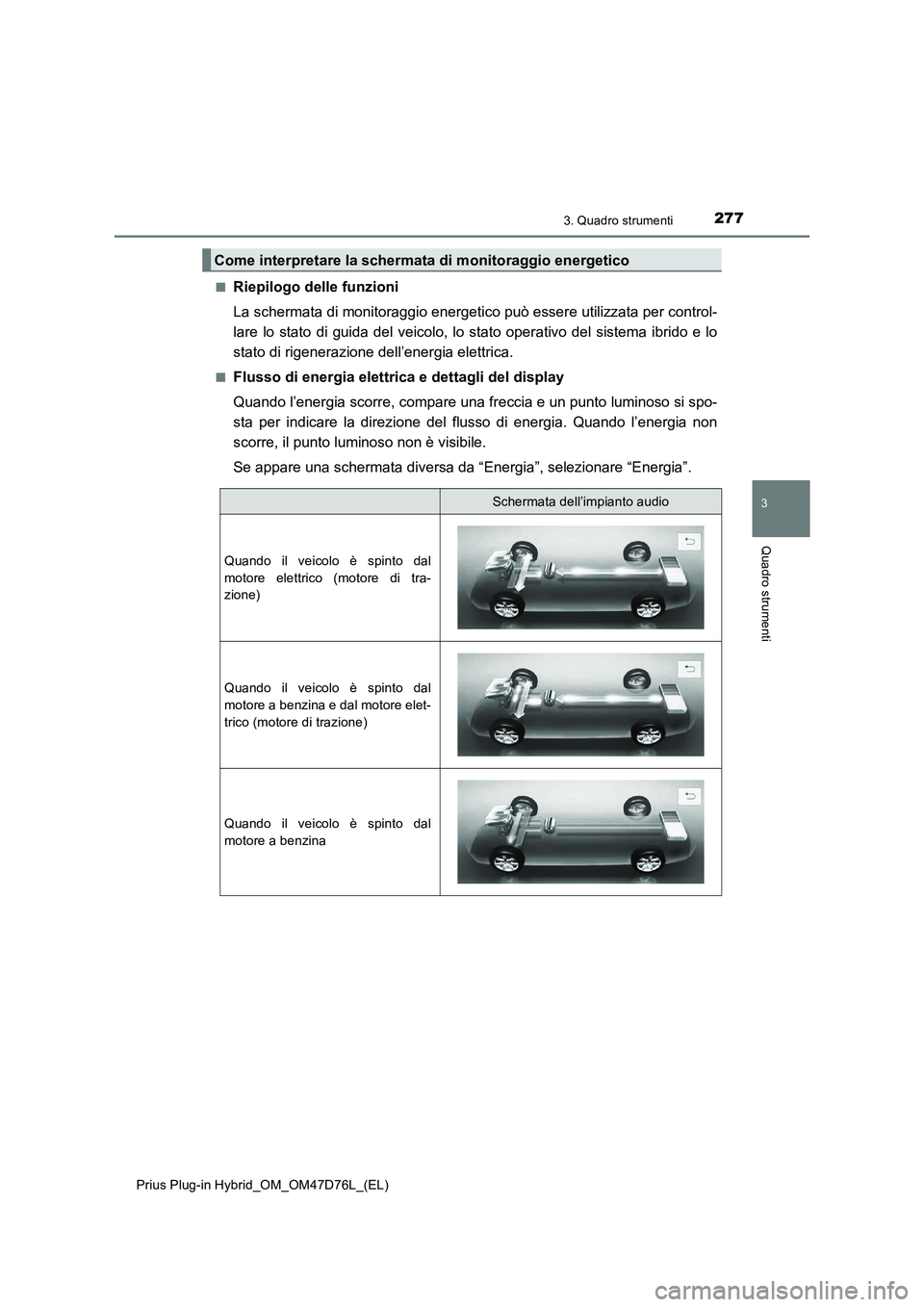

Come interpretare la schermata di monitoraggio energetico
Schermata dell’impianto audio
Quando il veicolo è spinto dal
motore elettrico (motore di tra-
zione)
Quando il veicolo è spinto dal
motore a benzina e dal motore elet-
trico (motore di trazione)
Quando il veicolo è spinto dal
motore a benzina
