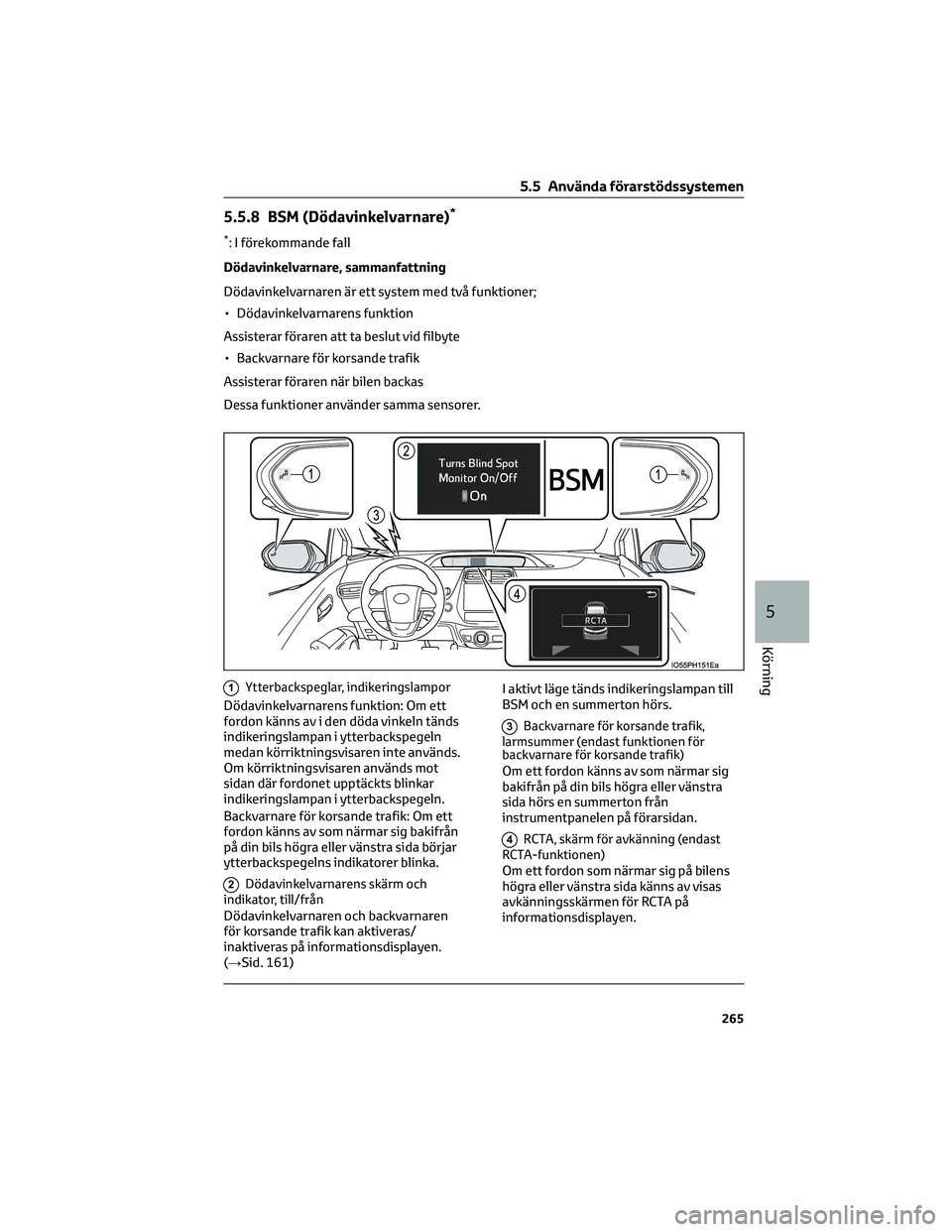

5.5.8 BSM (Dödavinkelvarnare)*
*: I förekommande fall
Dödavinkelvarnare, sammanfattning
Dödavinkelvarnaren är ett system med två funktioner;
• Dödavinkelvarnarens funktion
Assisterar föraren att ta beslut vid filbyte
• Backvarnare för korsande trafik
Assisterar föraren när bilen backas
Dessa funktioner använder samma sensorer.
1Ytterbackspeglar, indikeringslampor
Dödavinkelvarnarens funktion: Om ett
fordon känns av i den döda vinkeln tänds
indikeringslampan i ytterbackspegeln
medan körriktningsvisaren inte används.
Om körriktningsvisaren används mot
sidan där fordonet upptäckts blinkar
indikeringslampan i ytterbackspegeln.
Backvarnare för korsande trafik: Om ett
fordon känns av som närmar sig bakifrån
på din bils högra eller vänstra sida börjar
ytterbackspegelns indikatorer blinka.
2Dödavinkelvarnarens skärm och
indikator, till/från
Dödavinkelvarnaren och backvarnaren
för korsande trafik kan aktiveras/
inaktiveras på informationsdisplayen.
(→Sid. 161)I aktivt läge tänds indikeringslampan till
BSM och en summerton hörs.
3Backvarnare för korsande trafik,
larmsummer (endast funktionen för
backvarnare för korsande trafik)
Om ett fordon känns av som närmar sig
bakifrån på din bils högra eller vänstra
sida hörs en summerton från
instrumentpanelen på förarsidan.
4RCTA, skärm för avkänning (endast
RCTA-funktionen)
Om ett fordon som närmar sig på bilens
högra eller vänstra sida känns av visas
avkänningsskärmen för RCTA på
informationsdisplayen.
5.5 Använda förarstödssystemen
265
5
Körning

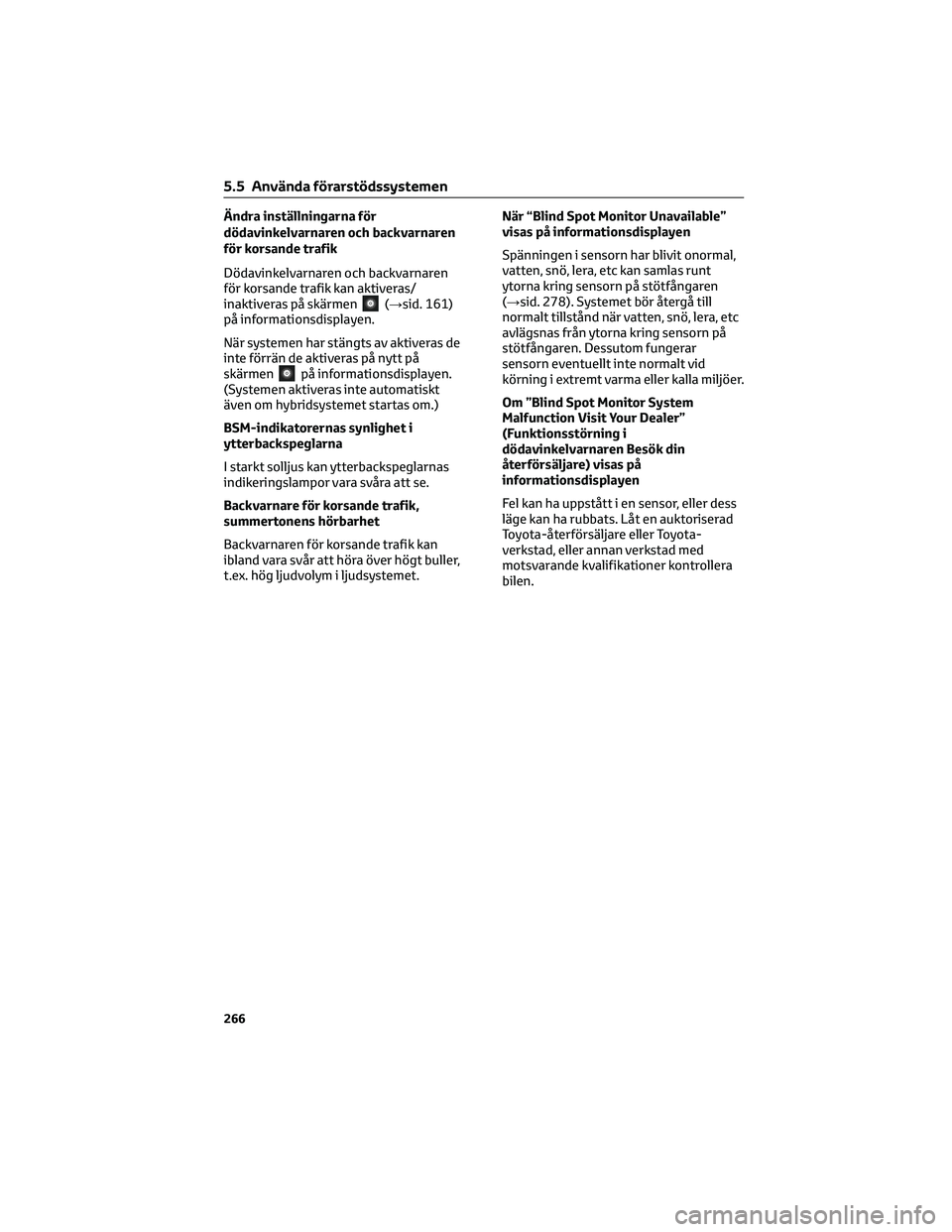

Ändra inställningarna för
dödavinkelvarnaren och backvarnaren
för korsande trafik
Dödavinkelvarnaren och backvarnaren
för korsande trafik kan aktiveras/
inaktiveras på skärmen
(→sid. 161)
på informationsdisplayen.
När systemen har stängts av aktiveras de
inte förrän de aktiveras på nytt på
skärmen
på informationsdisplayen.
(Systemen aktiveras inte automatiskt
även om hybridsystemet startas om.)
BSM-indikatorernas synlighet i
ytterbackspeglarna
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
Backvarnare för korsande trafik,
summertonens hörbarhet
Backvarnaren för korsande trafik kan
ibland vara svår att höra över högt buller,
t.ex. hög ljudvolym i ljudsystemet.När “Blind Spot Monitor Unavailable”
visas på informationsdisplayen
Spänningen i sensorn har blivit onormal,
vatten, snö, lera, etc kan samlas runt
ytorna kring sensorn på stötfångaren
(→sid. 278). Systemet bör återgå till
normalt tillstånd när vatten, snö, lera, etc
avlägsnas från ytorna kring sensorn på
stötfångaren. Dessutom fungerar
sensorn eventuellt inte normalt vid
körning i extremt varma eller kalla miljöer.
Om ”Blind Spot Monitor System
Malfunction Visit Your Dealer”
(Funktionsstörning i
dödavinkelvarnaren Besök din
återförsäljare) visas på
informationsdisplayen
Fel kan ha uppstått i en sensor, eller dess
läge kan ha rubbats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
5.5 Använda förarstödssystemen
266

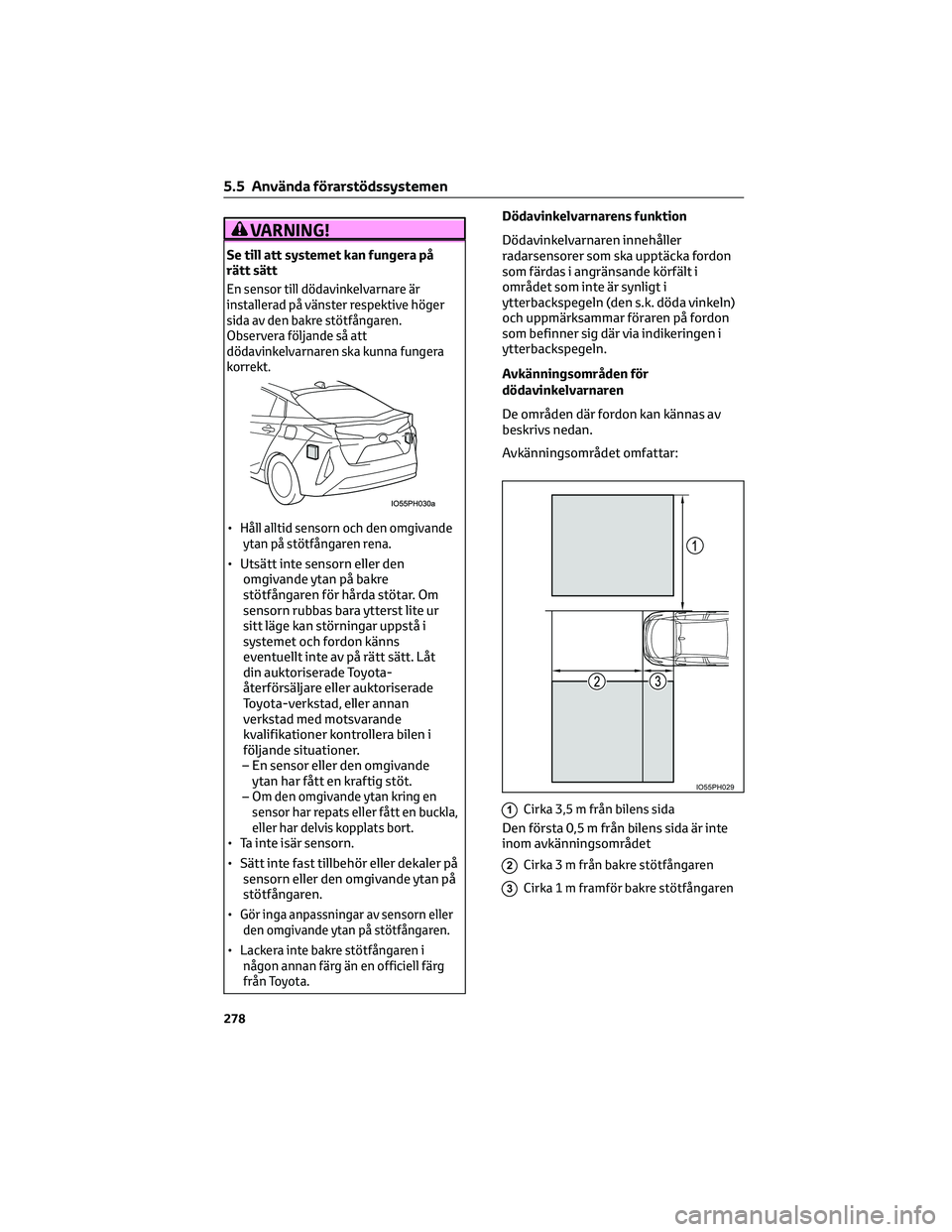

VARNING!
Se till att systemet kan fungera på
rätt sätt
En sensor till dödavinkelvarnare är
installerad på vänster respektive höger
sida av den bakre stötfångaren.
Observera följande så att
dödavinkelvarnaren ska kunna fungera
korrekt.
•Håll alltid sensorn och den omgivande
ytan på stötfångaren rena.
• Utsätt inte sensorn eller den
omgivande ytan på bakre
stötfångaren för hårda stötar. Om
sensorn rubbas bara ytterst lite ur
sitt läge kan störningar uppstå i
systemet och fordon känns
eventuellt inte av på rätt sätt. Låt
din auktoriserade Toyota-
återförsäljare eller auktoriserade
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen i
följande situationer.
– En sensor eller den omgivande
ytan har fått en kraftig stöt.
–
Om den omgivande ytan kring en
sensor har repats eller fått en buckla,
eller har delvis kopplats bort.
• Ta inte isär sensorn.
• Sätt inte fast tillbehör eller dekaler på
sensorn eller den omgivande ytan på
stötfångaren.
•
Gör inga anpassningar av sensorn eller
den omgivande ytan på stötfångaren.
•Lackera inte bakre stötfångaren i
någon annan färg än en officiell färg
från Toyota.
Dödavinkelvarnarens funktion
Dödavinkelvarnaren innehåller
radarsensorer som ska upptäcka fordon
som färdas i angränsande körfält i
området som inte är synligt i
ytterbackspegeln (den s.k. döda vinkeln)
och uppmärksammar föraren på fordon
som befinner sig där via indikeringen i
ytterbackspegeln.
Avkänningsområden för
dödavinkelvarnaren
De områden där fordon kan kännas av
beskrivs nedan.
Avkänningsområdet omfattar:
1Cirka 3,5 m från bilens sida
Den första 0,5 m från bilens sida är inte
inom avkänningsområdet
2Cirka 3 m från bakre stötfångaren
3Cirka1mframför bakre stötfångaren
IO55PH029
5.5 Använda förarstödssystemen
278

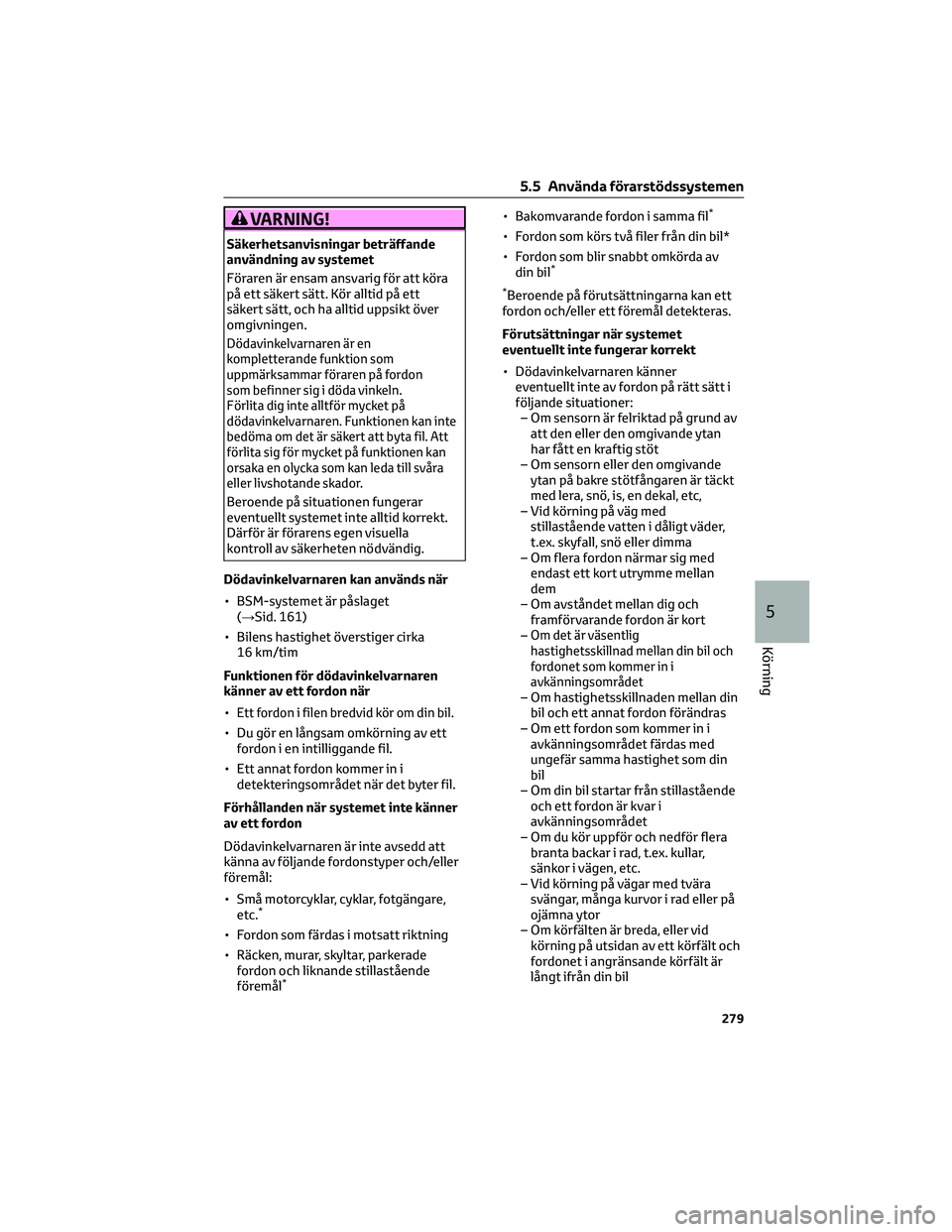

VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Föraren är ensam ansvarig för att köra
på ett säkert sätt. Kör alltid på ett
säkert sätt, och ha alltid uppsikt över
omgivningen.
Dödavinkelvarnaren är en
kompletterande funktion som
uppmärksammar föraren på fordon
som befinner sig i döda vinkeln.
Förlita dig inte alltför mycket på
dödavinkelvarnaren. Funktionen kan inte
bedöma om det är säkert att byta fil. Att
förlita sig för mycket på funktionen kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Beroende på situationen fungerar
eventuellt systemet inte alltid korrekt.
Därför är förarens egen visuella
kontroll av säkerheten nödvändig.
Dödavinkelvarnaren kan används när
• BSM-systemet är påslaget
(→Sid. 161)
• Bilens hastighet överstiger cirka
16 km/tim
Funktionen för dödavinkelvarnaren
känner av ett fordon när
•
Ett fordon i filen bredvid kör om din bil.
• Du gör en långsam omkörning av ett
fordon i en intilliggande fil.
• Ett annat fordon kommer in i
detekteringsområdet när det byter fil.
Förhållanden när systemet inte känner
av ett fordon
Dödavinkelvarnaren är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
• Små motorcyklar, cyklar, fotgängare,
etc.
*
• Fordon som färdas i motsatt riktning
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Bakomvarande fordon i samma fil*
• Fordon som körs två filer från din bil*
• Fordon som blir snabbt omkörda av
din bil
*
*
Beroende på förutsättningarna kan ett
fordon och/eller ett föremål detekteras.
Förutsättningar när systemet
eventuellt inte fungerar korrekt
• Dödavinkelvarnaren känner
eventuellt inte av fordon på rätt sätt i
följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
– Vid körning på väg med
stillastående vatten i dåligt väder,
t.ex. skyfall, snö eller dimma
– Om flera fordon närmar sig med
endast ett kort utrymme mellan
dem
– Om avståndet mellan dig och
framförvarande fordon är kort
–
Om det är väsentlig
hastighetsskillnad mellan din bil och
fordonet som kommer in i
avkänningsområdet
– Om hastighetsskillnaden mellan din
bil och ett annat fordon förändras
– Om ett fordon som kommer in i
avkänningsområdet färdas med
ungefär samma hastighet som din
bil
– Om din bil startar från stillastående
och ett fordon är kvar i
avkänningsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om körfälten är breda, eller vid
körning på utsidan av ett körfält och
fordonet i angränsande körfält är
långt ifrån din bil
5.5 Använda förarstödssystemen
279
5
Körning

– Om en cykelhållare eller annat
tillbehör är monterat bakpå
fordonet
– Om det är en väsentlig höjdskillnad
mellan din bil och fordonet som
kommer in i detekteringsområdet
– Omedelbart efter att BSM-
funktionen har aktiverats
• Tillfällen när dödavinkelvarnaren i
onödan känner av ett fordon och/eller
föremål kan öka i följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– Om en cykelhållare eller annat
tillbehör är monterat bakpå
fordonet

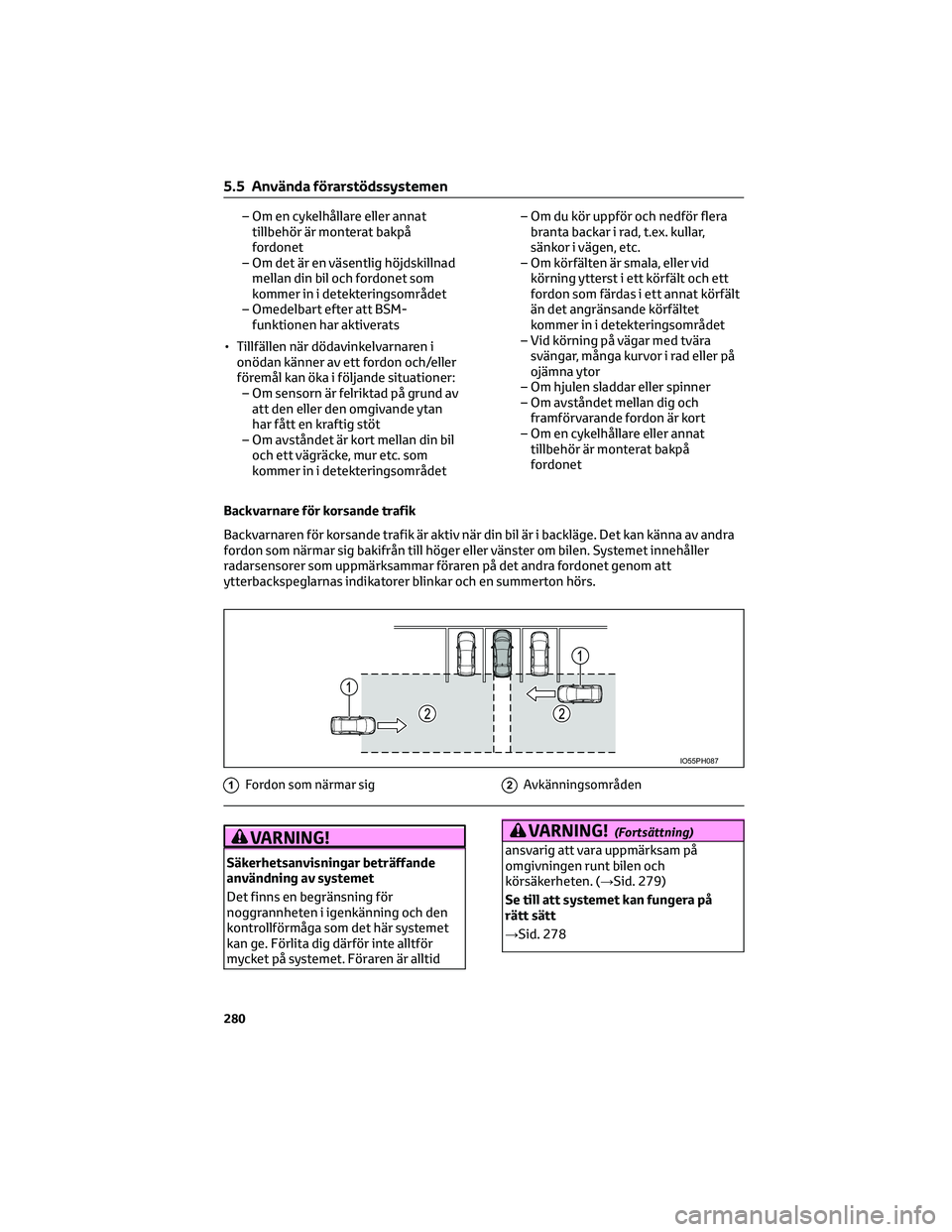

Backvarnare för korsande trafik
Backvarnaren för korsande trafik är aktiv när din bil är i backläge. Det kan känna av andra
fordon som närmar sig bakifrån till höger eller vänster om bilen. Systemet innehåller
radarsensorer som uppmärksammar föraren på det andra fordonet genom att
ytterbackspeglarnas indikatorer blinkar och en summerton hörs.
1Fordon som närmar sig2Avkänningsområden
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för
noggrannheten i igenkänning och den
kontrollförmåga som det här systemet
kan ge. Förlita dig därför inte alltför
mycket på systemet. Föraren är alltid
VARNING!(Fortsättning)
ansvarig att vara uppmärksam på
omgivningen runt bilen och
körsäkerheten. (→Sid. 279)
Se till att systemet kan fungera på
rätt sätt
→Sid. 278
IO55PH087
5.5 Använda förarstödssystemen
280

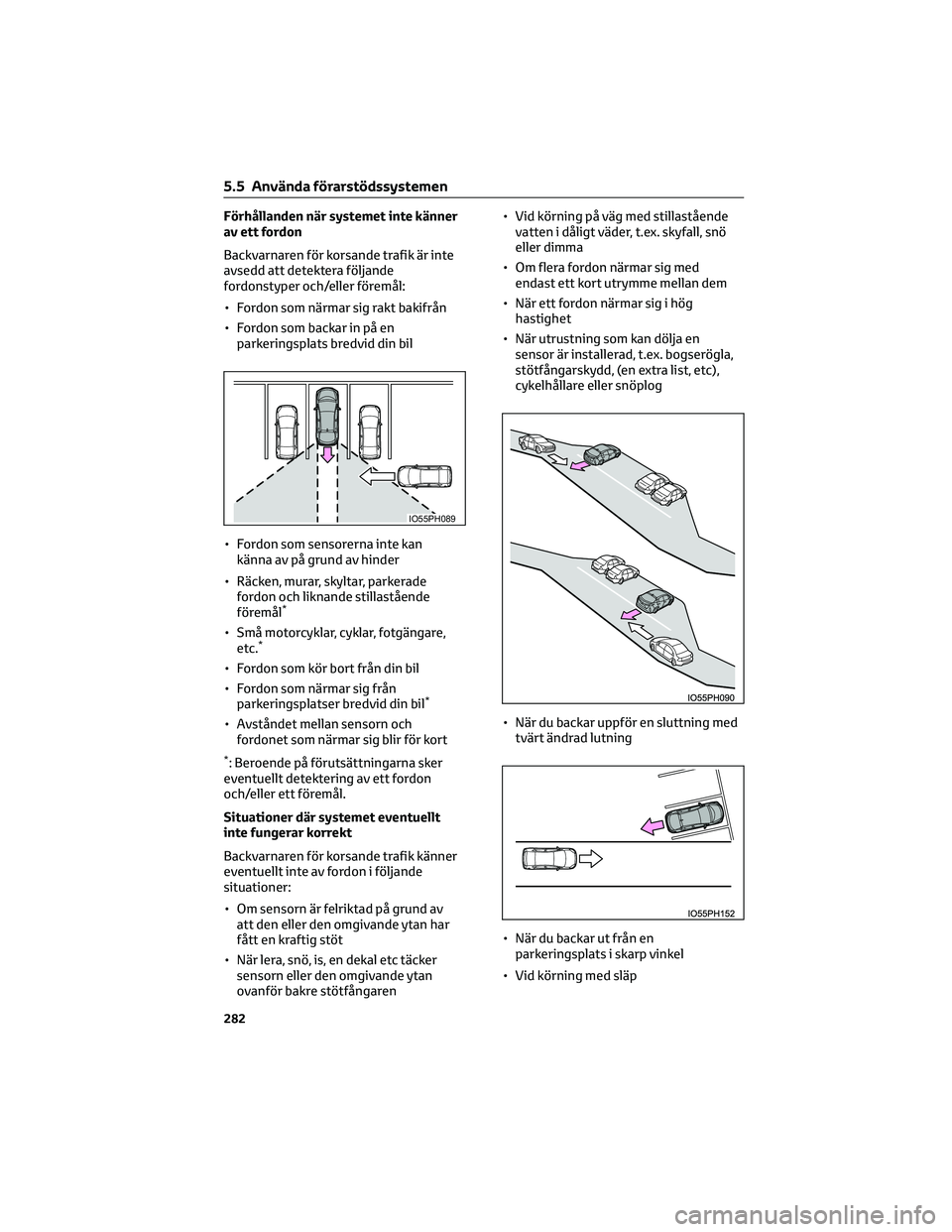

Förhållanden när systemet inte känner
av ett fordon
Backvarnaren för korsande trafik är inte
avsedd att detektera följande
fordonstyper och/eller föremål:
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil
• Fordon som sensorerna inte kan
känna av på grund av hinder
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Små motorcyklar, cyklar, fotgängare,
etc.*
• Fordon som kör bort från din bil
• Fordon som närmar sig från
parkeringsplatser bredvid din bil
*
• Avståndet mellan sensorn och
fordonet som närmar sig blir för kort
*: Beroende på förutsättningarna sker
eventuellt detektering av ett fordon
och/eller ett föremål.
Situationer där systemet eventuellt
inte fungerar korrekt
Backvarnaren för korsande trafik känner
eventuellt inte av fordon i följande
situationer:
• Om sensorn är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt
• När lera, snö, is, en dekal etc täcker
sensorn eller den omgivande ytan
ovanför bakre stötfångaren• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem
• När ett fordon närmar sig i hög
hastighet
• När utrustning som kan dölja en
sensor är installerad, t.ex. bogserögla,
stötfångarskydd, (en extra list, etc),
cykelhållare eller snöplog
• När du backar uppför en sluttning med
tvärt ändrad lutning
• När du backar ut från en
parkeringsplats i skarp vinkel
• Vid körning med släp
IO55PH089
5.5 Använda förarstödssystemen
282

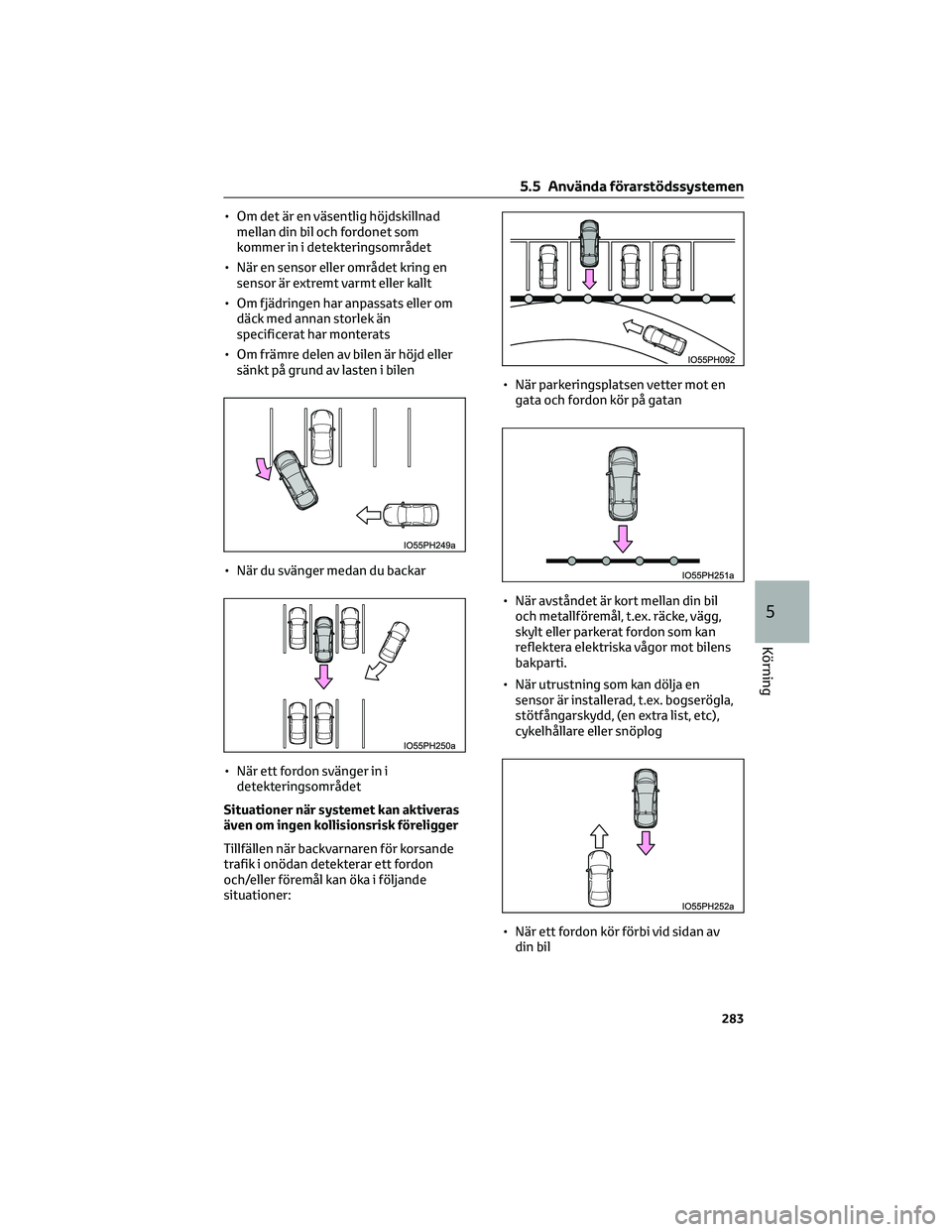

• Om det är en väsentlig höjdskillnad
mellan din bil och fordonet som
kommer in i detekteringsområdet
• När en sensor eller området kring en
sensor är extremt varmt eller kallt
• Om fjädringen har anpassats eller om
däck med annan storlek än
specificerat har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
• När du svänger medan du backar
• När ett fordon svänger in i
detekteringsområdet
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
Tillfällen när backvarnaren för korsande
trafik i onödan detekterar ett fordon
och/eller föremål kan öka i följande
situationer:• När parkeringsplatsen vetter mot en
gata och fordon kör på gatan
• När avståndet är kort mellan din bil
och metallföremål, t.ex. räcke, vägg,
skylt eller parkerat fordon som kan
reflektera elektriska vågor mot bilens
bakparti.
• När utrustning som kan dölja en
sensor är installerad, t.ex. bogserögla,
stötfångarskydd, (en extra list, etc),
cykelhållare eller snöplog
• När ett fordon kör förbi vid sidan av
din bil
5.5 Använda förarstödssystemen
283
5
Körning

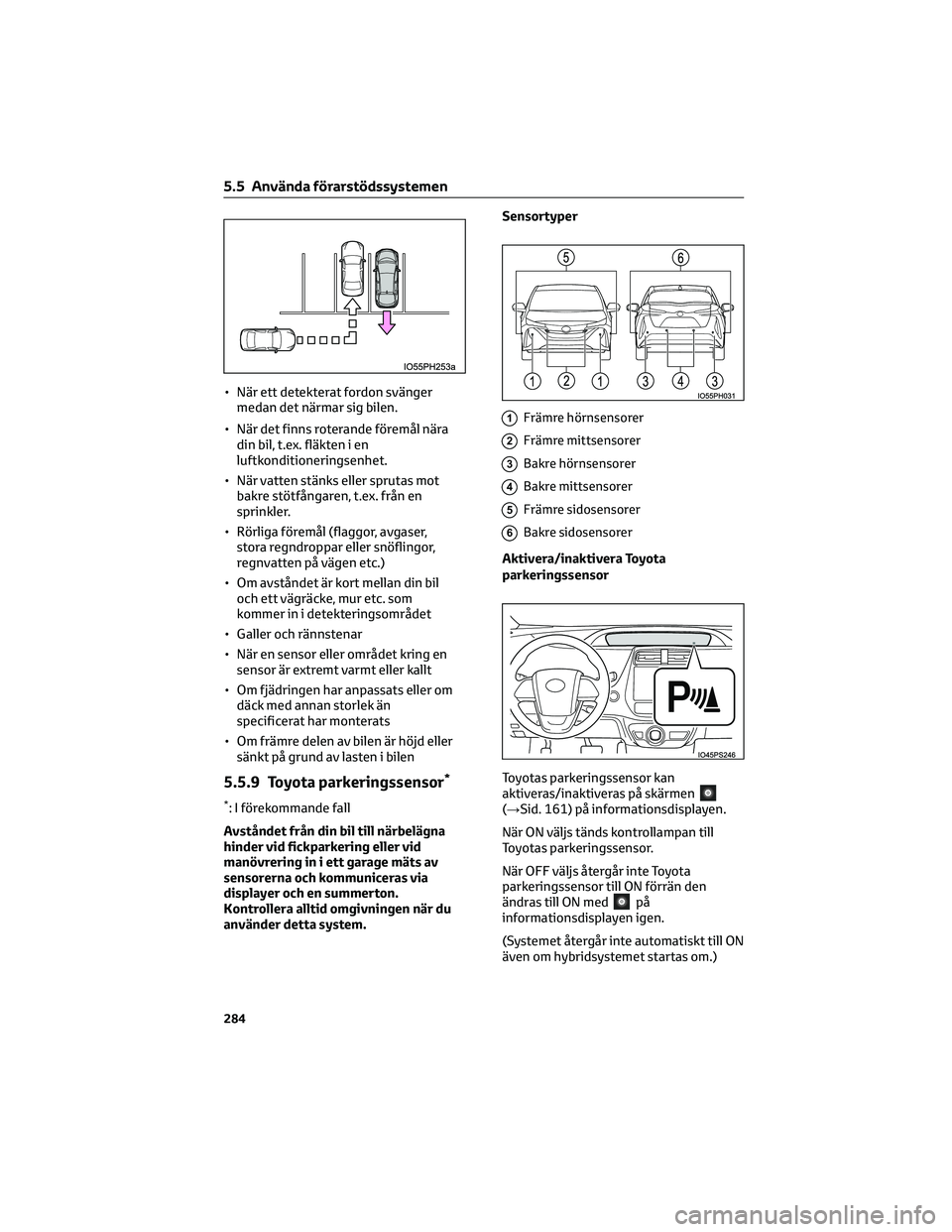

• När ett detekterat fordon svänger
medan det närmar sig bilen.
• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• När en sensor eller området kring en
sensor är extremt varmt eller kallt
• Om fjädringen har anpassats eller om
däck med annan storlek än
specificerat har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
5.5.9 Toyota parkeringssensor*
*: I förekommande fall
Avståndet från din bil till närbelägna
hinder vid fickparkering eller vid
manövrering in i ett garage mäts av
sensorerna och kommuniceras via
displayer och en summerton.
Kontrollera alltid omgivningen när du
använder detta system.Sensortyper
1Främre hörnsensorer
2Främre mittsensorer
3Bakre hörnsensorer
4Bakre mittsensorer
5Främre sidosensorer
6Bakre sidosensorer
Aktivera/inaktivera Toyota
parkeringssensor
Toyotas parkeringssensor kan
aktiveras/inaktiveras på skärmen
(→Sid. 161) på informationsdisplayen.
När ON väljs tänds kontrollampan till
Toyotas parkeringssensor.
När OFF väljs återgår inte Toyota
parkeringssensor till ON förrän den
ändras till ON med
på
informationsdisplayen igen.
(Systemet återgår inte automatiskt till ON
även om hybridsystemet startas om.)
5.5 Använda förarstödssystemen
284

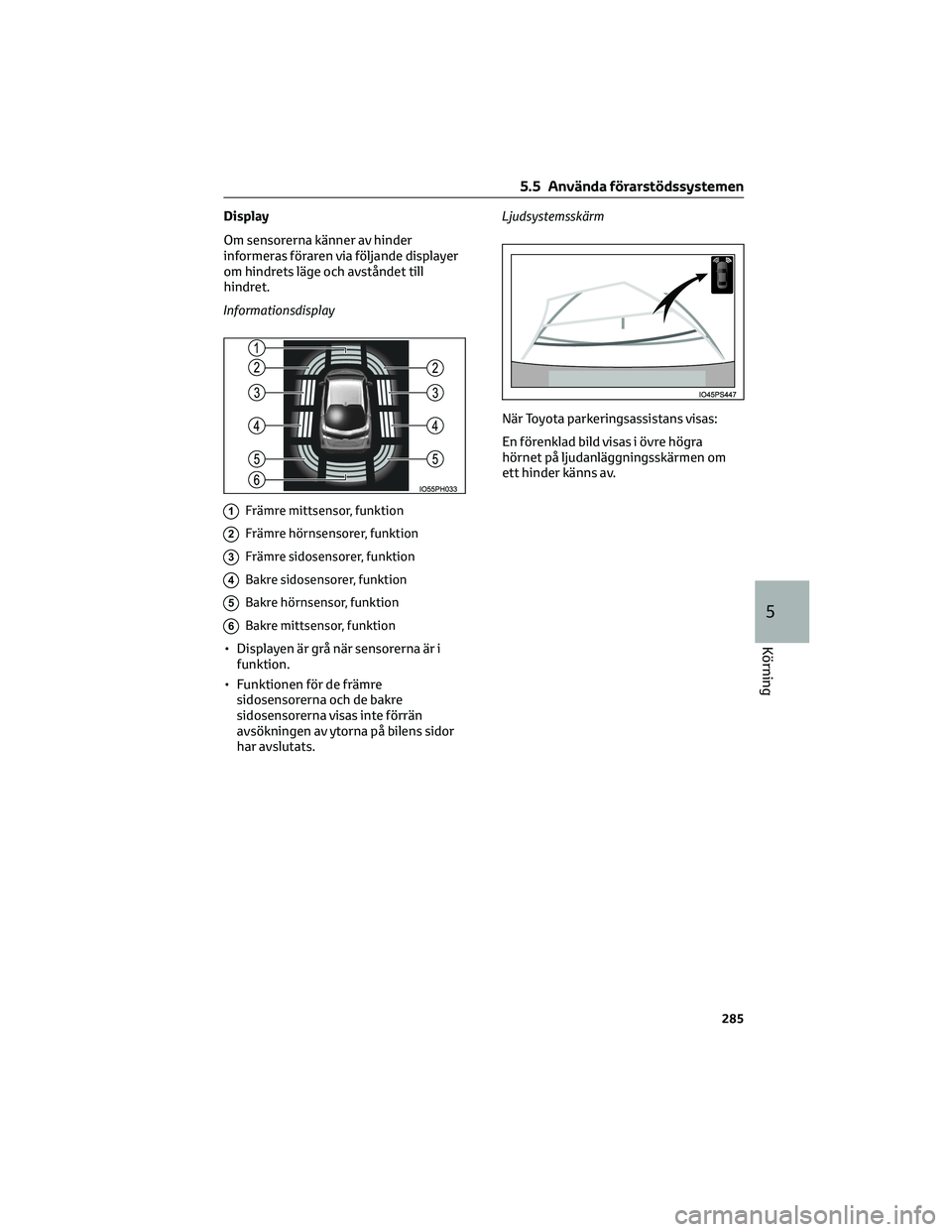

Display
Om sensorerna känner av hinder
informeras föraren via följande displayer
om hindrets läge och avståndet till
hindret.
Informationsdisplay
1Främre mittsensor, funktion
2Främre hörnsensorer, funktion
3Främre sidosensorer, funktion
4Bakre sidosensorer, funktion
5Bakre hörnsensor, funktion
6Bakre mittsensor, funktion
• Displayen är grå när sensorerna är i
funktion.
• Funktionen för de främre
sidosensorerna och de bakre
sidosensorerna visas inte förrän
avsökningen av ytorna på bilens sidor
har avslutats.Ljudsystemsskärm
När Toyota parkeringsassistans visas:
En förenklad bild visas i övre högra
hörnet på ljudanläggningsskärmen om
ett hinder känns av.
5.5 Använda förarstödssystemen
285
5
Körning

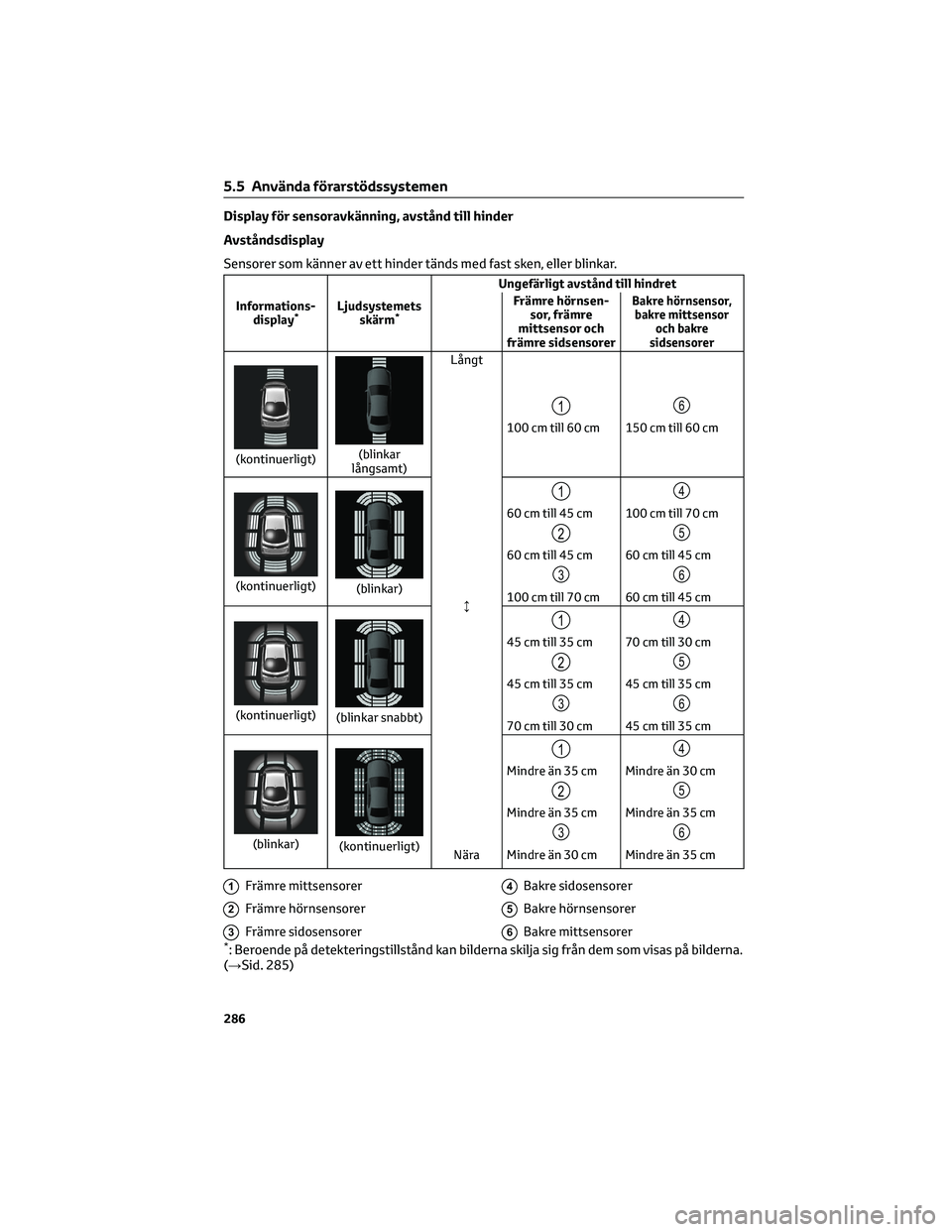

Display för sensoravkänning, avstånd till hinder
Avståndsdisplay
Sensorer som känner av ett hinder tänds med fast sken, eller blinkar.
Informations-
display*Ljudsystemets
skärm*
Ungefärligt avstånd till hindret
Främre hörnsen-
sor, främre
mittsensor och
främre sidsensorer
Bakre hörnsensor,
bakre mittsensor
och bakre
sidsensorer
(kontinuerligt)(blinkar
långsamt)Långt
1
100 cm till 60 cm
6
150 cm till 60 cm
(kontinuerligt)(blinkar)
↕
1
60 cm till 45 cm
2
60 cm till 45 cm
3
100 cm till 70 cm
4
100 cm till 70 cm
5
60 cm till 45 cm
6
60 cm till 45 cm
(kontinuerligt)(blinkar snabbt)
1
45 cm till 35 cm
2
45 cm till 35 cm
3
70 cm till 30 cm
4
70 cm till 30 cm
5
45 cm till 35 cm
6
45 cm till 35 cm
(blinkar)(kontinuerligt)
Nära
1
Mindre än 35 cm
2
Mindre än 35 cm
3
Mindre än 30 cm
4
Mindre än 30 cm
5
Mindre än 35 cm
6
Mindre än 35 cm
1Främre mittsensorer
2Främre hörnsensorer
3Främre sidosensorer
4Bakre sidosensorer
5Bakre hörnsensorer
6Bakre mittsensorer*: Beroende på detekteringstillstånd kan bilderna skilja sig från dem som visas på bilderna.
(→Sid. 285)
5.5 Använda förarstödssystemen
286
