TOYOTA PRIUS PLUS 2017 Bruksanvisningar (in Swedish)

611-1. För säkert bruk
1
OM47B24SE
Trygghet och säkerhet

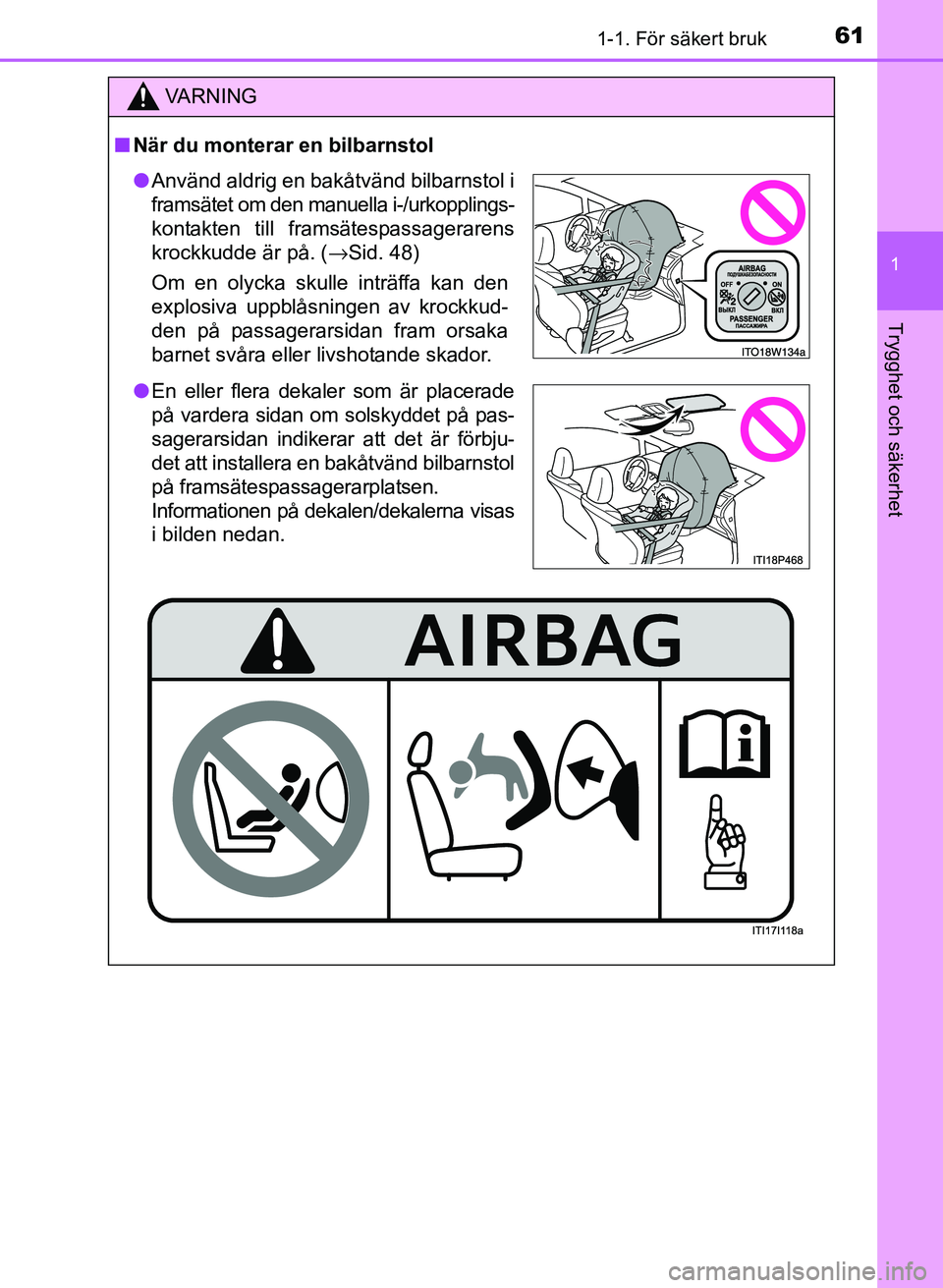

VA R N I N G
■När du monterar en bilbarnstol
● Använd aldrig en bakåtvänd bilbarnstol i
framsätet om den manuella i-/urkopplings-
kontakten till framsätespassagerarens
krockkudde är på. ( →Sid. 48)
Om en olycka skulle inträffa kan den
explosiva uppblåsningen av krockkud-
den på passagerarsidan fram orsaka
barnet svåra eller livshotande skador.
● En eller flera dekaler som är placerade
på vardera sidan om solskyddet på pas-
sagerarsidan indikera r att det är förbju-
det att installera en bakåtvänd bilbarnstol
på framsätespassagerarplatsen.
Informationen på dekalen/dekalerna visas
i bilden nedan.
OM47B24SE.book Page 61 Friday, June 10, 2016 4:36 PM

621-1. För säkert bruk
OM47B24SE

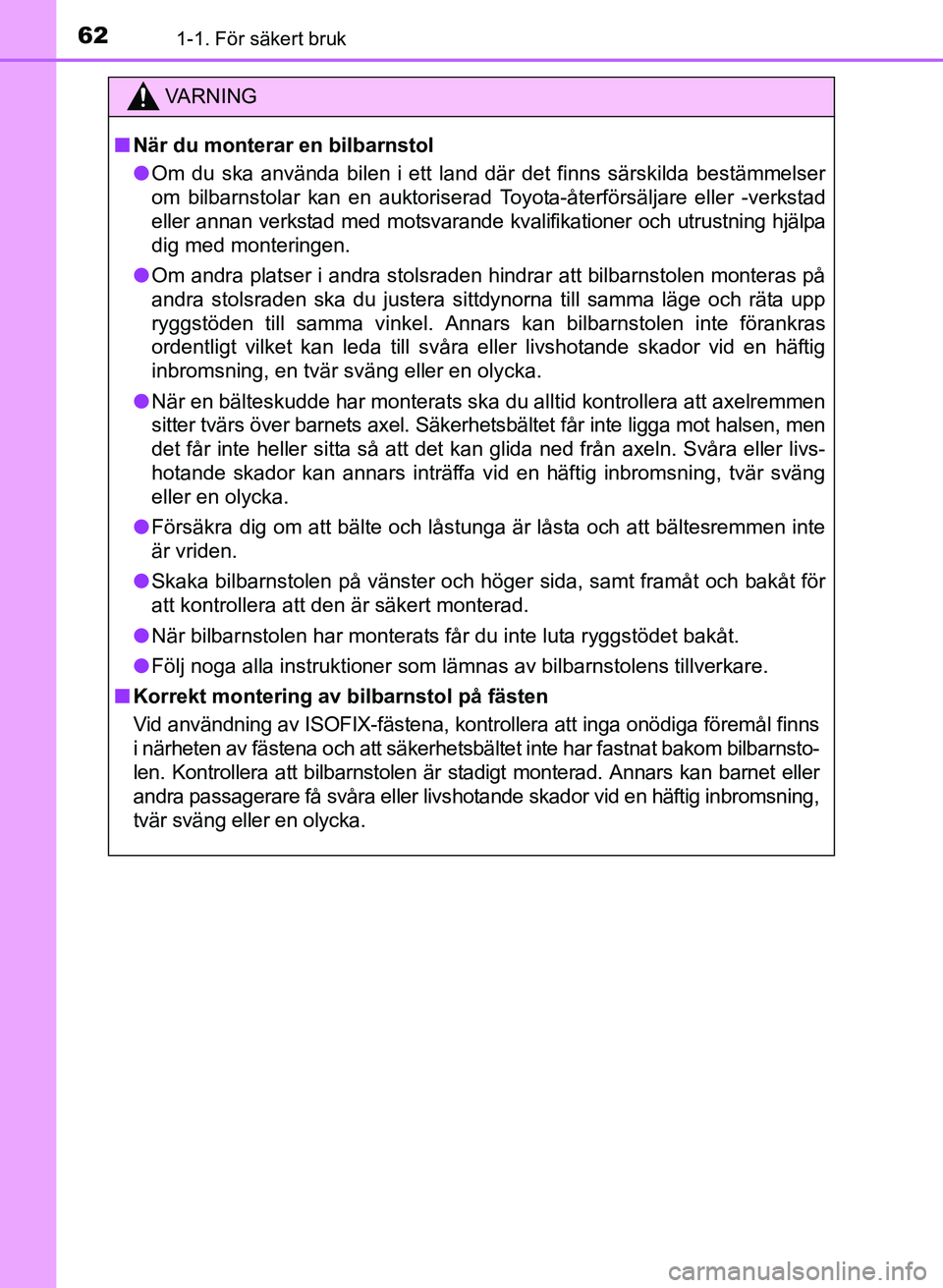

VA R N I N G
■När du monterar en bilbarnstol
● Om du ska använda bilen i ett land där det finns särskilda bestämmelser
om bilbarnstolar kan en auktoriserad Toyota-återförsäljare eller -verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning hjälpa
dig med monteringen.
● Om andra platser i andra stolsraden hindrar att bilbarnstolen monteras på
andra stolsraden ska du justera sittdynorna till samma läge och räta upp
ryggstöden till samma vinkel. Annars kan bilbarnstolen inte förankras
ordentligt vilket kan leda till svåra eller livshotande skador vid en häftig
inbromsning, en tvär sväng eller en olycka.
● När en bälteskudde har monterats ska du alltid kontrollera att axelremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen, men
det får inte heller sitta så att det kan glida ned från axeln. Svåra eller livs-
hotande skador kan annars inträffa vid en häftig inbromsning, tvär sväng
eller en olycka.
● Försäkra dig om att bälte och låstunga är låsta och att bältesremmen inte
är vriden.
● Skaka bilbarnstolen på vänster och höger sida, samt framåt och bakåt för
att kontrollera att den är säkert monterad.
● När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
● Följ noga alla instruktioner som lämnas av bilbarnstolens tillverk\
are.
■ Korrekt montering av bilbarnstol på fästen
Vid användning av ISOFIX-fästena, kontrollera att inga onödiga föremål finns
i närheten av fästena och att säkerhetsbältet inte har fastnat bakom bilbarnsto-
len. Kontrollera att bilbarnstolen är stadigt monterad. Annars kan barnet eller
andra passagerare få svåra eller livshotande skador vid en häftig inbromsning,
tvär sväng eller en olycka.
OM47B24SE.book Page 62 Friday, June 10, 2016 4:36 PM

631-1. För säkert bruk
1
Trygghet och säkerhet
OM47B24SE

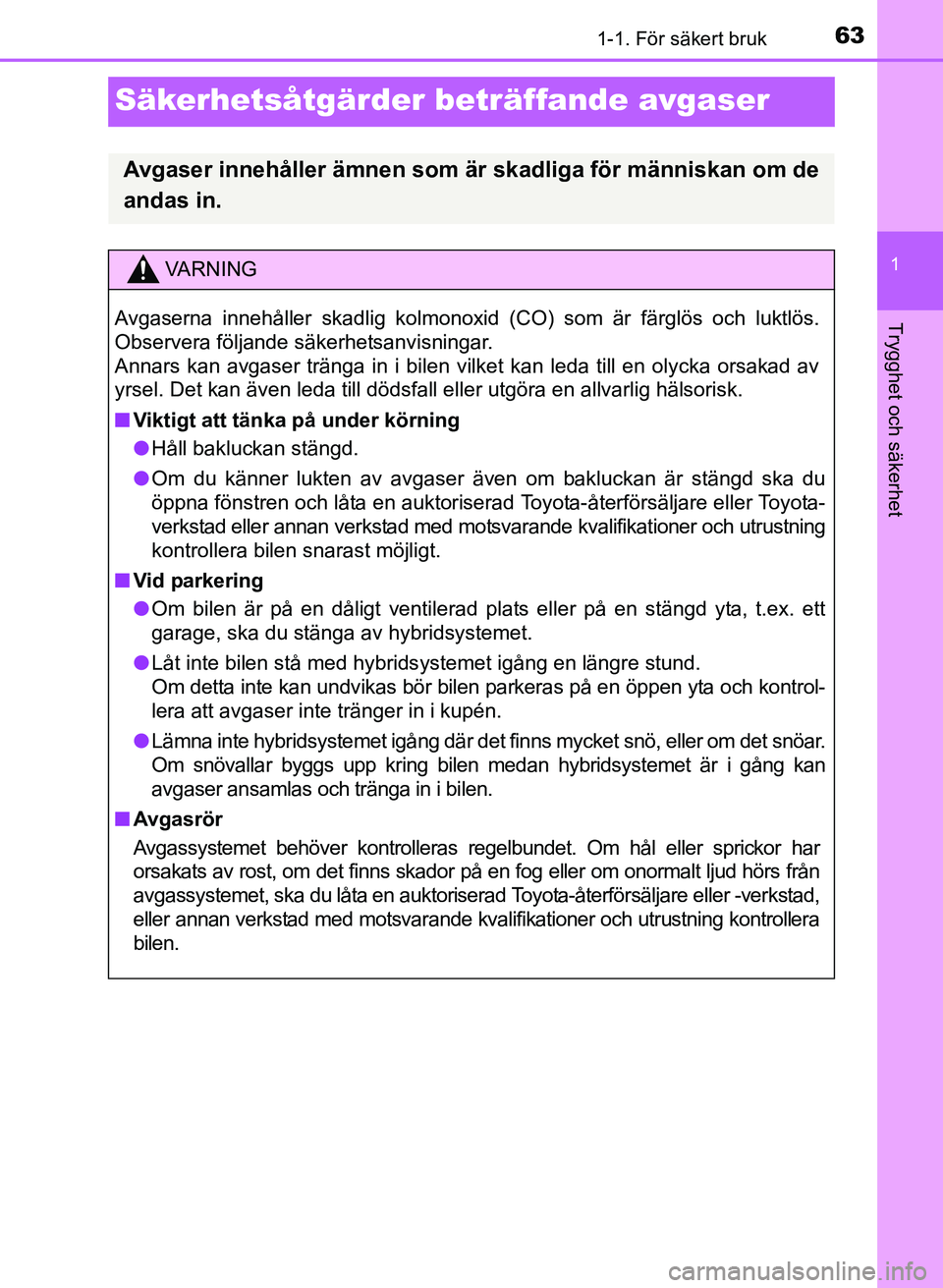

Säkerhetsåtgärder beträffande avgaser
Avgaser innehåller ämnen som är skadliga för människan om de
andas in.
VA R N I N G
Avgaserna innehåller skadlig kolmonoxid (CO) som är färglös och luktlös.
Observera följande säkerhetsanvisningar.
Annars kan avgaser tränga in i bilen vilket kan leda till en olycka orsakad av
yrsel. Det kan även leda till dödsfall eller utgöra en allvarlig h\
älsorisk.
■Viktigt att tänka på under körning
● Håll bakluckan stängd.
● Om du känner lukten av avgaser även om bakluckan är stängd ska du
öppna fönstren och låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen snarast möjligt.
■ Vid parkering
● Om bilen är på en dåligt ventilerad plats eller på en stängd yta, t.ex. ett
garage, ska du stänga av hybridsystemet.
● Låt inte bilen stå med hybridsystemet igång en längre stund.
Om detta inte kan undvikas bör bilen parkeras på en öppen yta och kontrol-
lera att avgaser inte tränger in i kupén.
● Lämna inte hybridsystemet igång där det finns mycket snö, eller om det snöar.
Om snövallar byggs upp kring bilen medan hybridsystemet är i gång kan
avgaser ansamlas och tränga in i bilen.
■ Avgasrör
Avgassystemet behöver kontrolleras regelbundet. Om hål eller sprickor har
orsakats av rost, om det finns skador på en fog eller om onormalt ljud hörs från
avgassystemet, ska du låta en auktoriserad Toyota-återförsäljare eller -verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
bilen.
OM47B24SE.book Page 63 Friday, June 10, 2016 4:36 PM

641-2. Hybridsystem
OM47B24SE

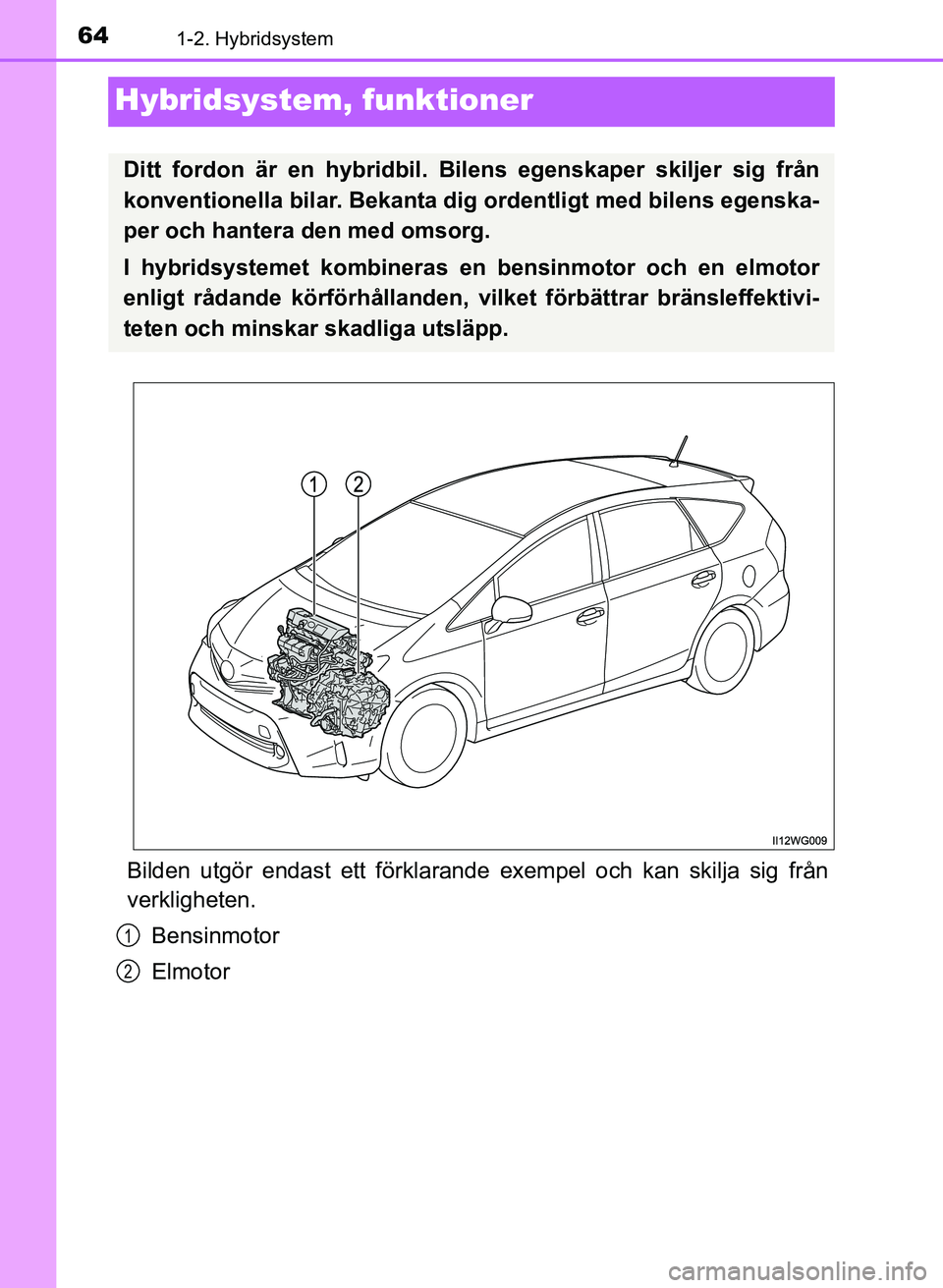

Hybridsystem, funktioner
Bilden utgör endast ett förklarand e exempel och kan skilja sig från
verkligheten.
Bensinmotor
Elmotor
Ditt fordon är en hybridbil. Bilens egenskaper skiljer sig från
konventionella bilar. Bekanta dig ordentligt med bilens egenska-
per och hantera den med omsorg.
I hybridsystemet kombineras en bensinmotor och en elmotor
enligt rådande körförhå llanden, vilket förbättrar bränsleffektivi-
teten och minskar skadliga utsläpp.
1
2
OM47B24SE.book Page 64 Friday, June 10, 2016 4:36 PM

651-2. Hybridsystem
1
OM47B24SE
Trygghet och säkerhet

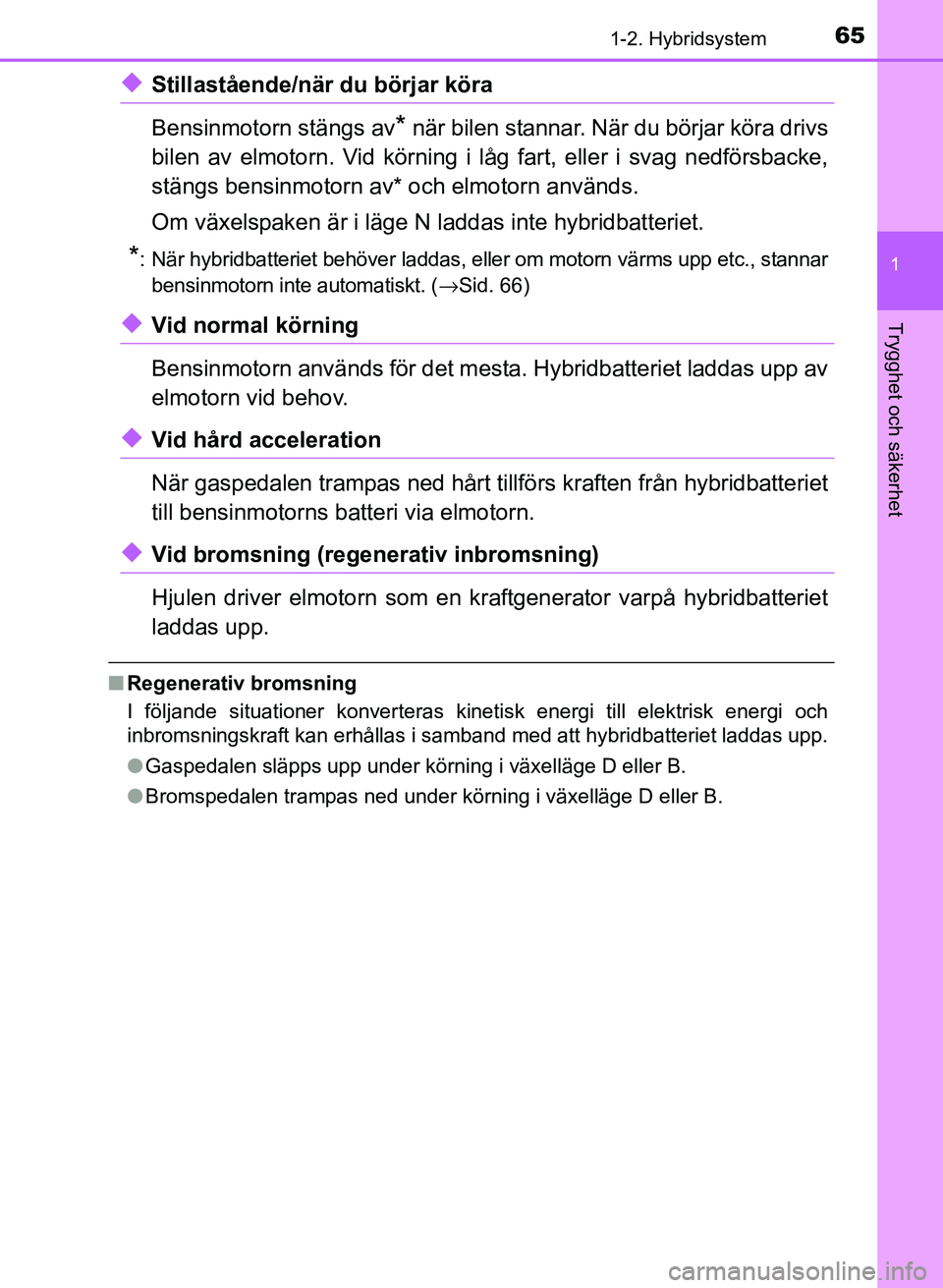

◆Stillastående/när du börjar köra
Bensinmotorn stängs av
* när bilen stannar. När du börjar köra drivs
bilen av elmotorn. Vid körning i låg fart, eller i svag nedförsbacke,
stängs bensinmotorn av* och elmotorn används.
Om växelspaken är i läge N laddas inte hybridbatteriet.
*: När hybridbatteriet behöver laddas, eller om motorn värms upp etc., stannar
bensinmotorn inte automatiskt. ( →Sid. 66)
◆Vid normal körning
Bensinmotorn används för det mesta. Hybridbatteriet laddas upp av
elmotorn vid behov.
◆Vid hård acceleration
När gaspedalen trampas ned hårt tillförs kraften från hybridbatteriet
till bensinmotorns batteri via elmotorn.
◆Vid bromsning (regenerativ inbromsning)
Hjulen driver elmotorn som en kraftgenerator varpå hybridbatteriet
laddas upp.
■Regenerativ bromsning
I följande situationer konverteras kinet isk energi till elektrisk energi och
inbromsningskraft kan erhållas i samband med att hybridbatteriet laddas upp.
● Gaspedalen släpps upp under körning i växelläge D eller B.
● Bromspedalen trampas ned under körning i växelläge D eller B.
OM47B24SE.book Page 65 Friday, June 10, 2016 4:36 PM

661-2. Hybridsystem
OM47B24SE■

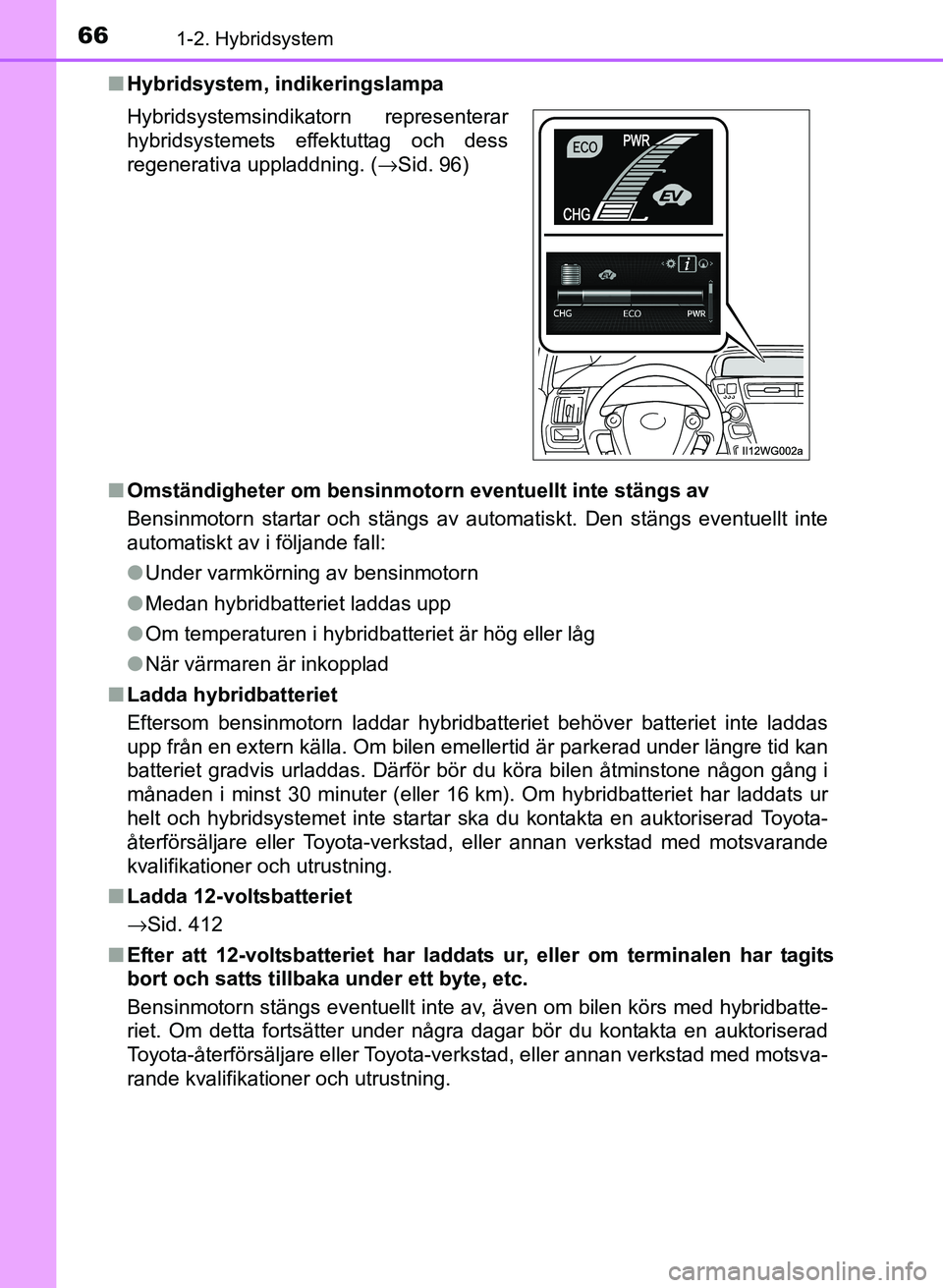

Hybridsystem, indikeringslampa
■ Omständigheter om bensinmotorn eventuellt inte stängs av
Bensinmotorn startar och stängs av automatiskt. Den stängs eventuellt inte
automatiskt av i följande fall:
●Under varmkörning av bensinmotorn
● Medan hybridbatteriet laddas upp
● Om temperaturen i hybridbatteriet är hög eller låg
● När värmaren är inkopplad
■ Ladda hybridbatteriet
Eftersom bensinmotorn laddar hybridbatteriet behöver batteriet inte laddas
upp från en extern källa. Om bilen emellertid är parkerad under längre tid kan
batteriet gradvis urladdas. Därför bör du köra bilen åtminstone någon gång i
månaden i minst 30 minuter (eller 16 km). Om hybridbatteriet har laddats ur
helt och hybridsystemet inte startar ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
■ Ladda 12-voltsbatteriet
→Sid. 412
■ Efter att 12-voltsbatteriet har laddats ur, eller om terminalen har tagits
bort och satts tillbaka under ett byte, etc.
Bensinmotorn stängs eventuellt inte av, även om bilen körs med hybridbatte-
riet. Om detta fortsätter under några dagar bör du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning. Hybridsystemsindikatorn representerar
hybridsystemets effektuttag och dess
regenerativa uppladdning. ( →Sid. 96)
OM47B24SE.book Page 66 Friday, June 10, 2016 4:36 PM

671-2. Hybridsystem
1
OM47B24SE
Trygghet och säkerhet

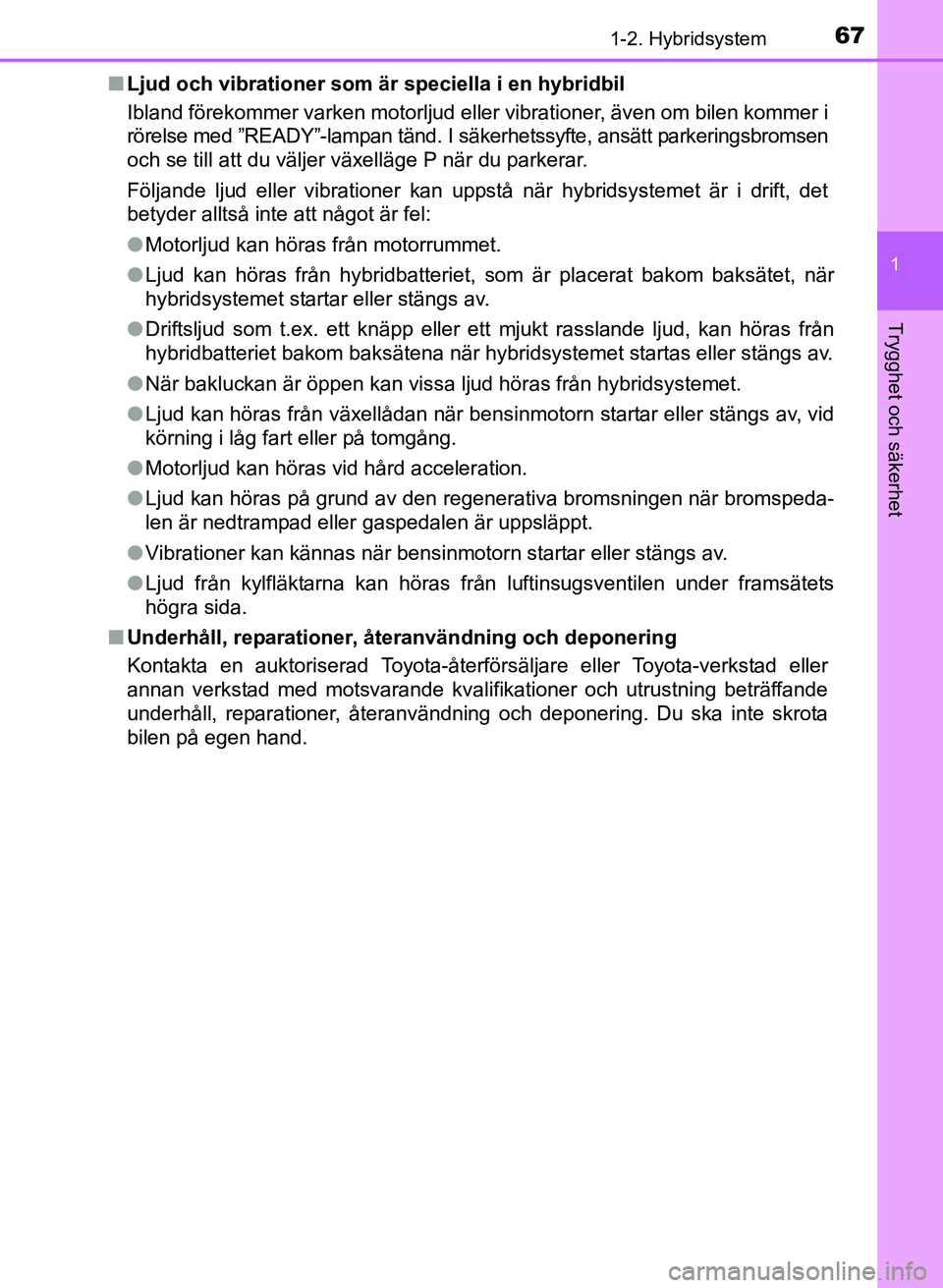

■Ljud och vibrationer som är speciella i en hybridbil
Ibland förekommer varken motorljud eller vibrationer, även om bilen kommer i
rörelse med ”READY”-lampan tänd. I säke rhetssyfte, ansätt parkeringsbromsen
och se till att du väljer växelläge P när du parkerar.
Följande ljud eller vibrationer kan uppst å när hybridsystemet är i drift, det
betyder alltså inte att något är fel:
● Motorljud kan höras från motorrummet.
● Ljud kan höras från hybridbatteriet, som är placerat bakom baksätet, när
hybridsystemet startar eller stängs av.
● Driftsljud som t.ex. ett knäpp eller ett mjukt rasslande ljud, kan höras från
hybridbatteriet bakom baksätena när hybridsystemet startas eller stängs av.
● När bakluckan är öppen kan vissa ljud höras från hybridsystemet.
● Ljud kan höras från växellådan när bensinmotorn startar eller stängs av, vid
körning i låg fart eller på tomgång.
● Motorljud kan höras vid hård acceleration.
● Ljud kan höras på grund av den regenerativa bromsningen när bromspeda-
len är nedtrampad eller gaspedalen är uppsläppt.
● Vibrationer kan kännas när bensinmotorn startar eller stängs av.
● Ljud från kylfläktarna kan höras från luftinsugsventilen under framsätets
högra sida.
■ Underhåll, reparationer, återanvändning och deponering
Kontakta en auktoriserad Toyota-återför säljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning beträffande
underhåll, reparationer, återanvändning och deponering. Du ska inte skrota
bilen på egen hand.
OM47B24SE.book Page 67 Friday, June 10, 2016 4:36 PM

681-2. Hybridsystem
OM47B24SE

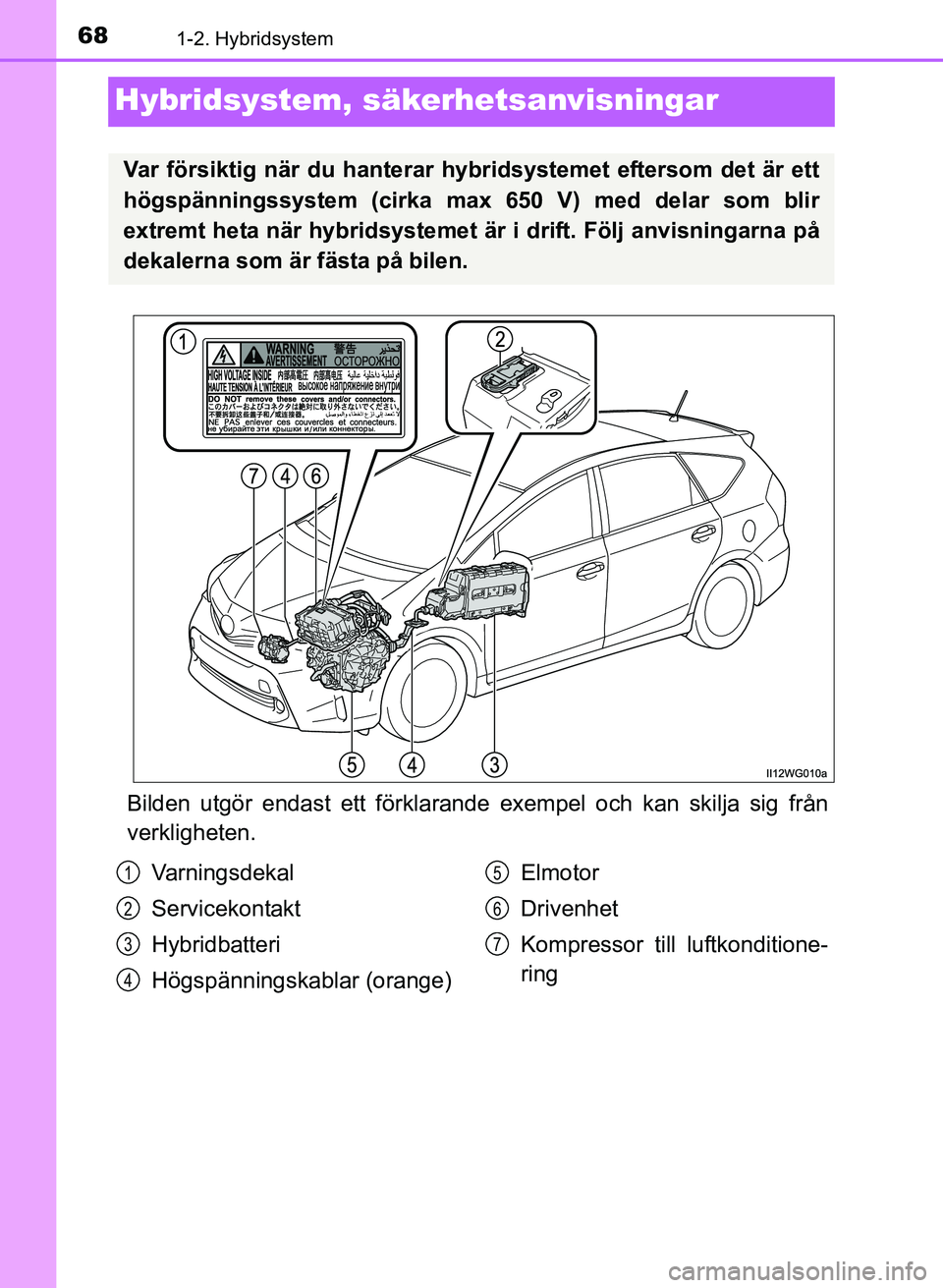

Hybridsystem, säkerhetsanvisningar
Bilden utgör endast ett förklarand e exempel och kan skilja sig från
verkligheten.
Var försiktig när du hanterar hybr idsystemet eftersom det är ett
högspänningssystem (cirka max 650 V) med delar som blir
extremt heta när hybridsystemet är i drift. Följ anvisningarna på
dekalerna som är fästa på bilen.
Varningsdekal
Servicekontakt
Hybridbatteri
Högspänningskablar (orange) Elmotor
Drivenhet
Kompressor till luftkonditione-
ring1
2
3
4
5
6
7
OM47B24SE.book Page 68 Friday, June 10, 2016 4:36 PM

691-2. Hybridsystem
1
OM47B24SE
Trygghet och säkerhet
En luftventil är placerad under
höger framsäte för kylning av
hybridbatteriet. Om ventilen block-
eras kan hybridbatteriet överhet-
tas vilket innebär att batteriets
effekt reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verksamhet med motsvarande kvalifikationer
och utrustning för att starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informationsdisplayen, läs med-
delandet och följ anvisningarna.
( → Sid. 358)
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridvarningsmeddelande (mode ller med informationsdisplay)
OM47B24SE.book Page 69 Friday, June 10, 2016 4:36 PM

701-2. Hybridsystem
OM47B24SE

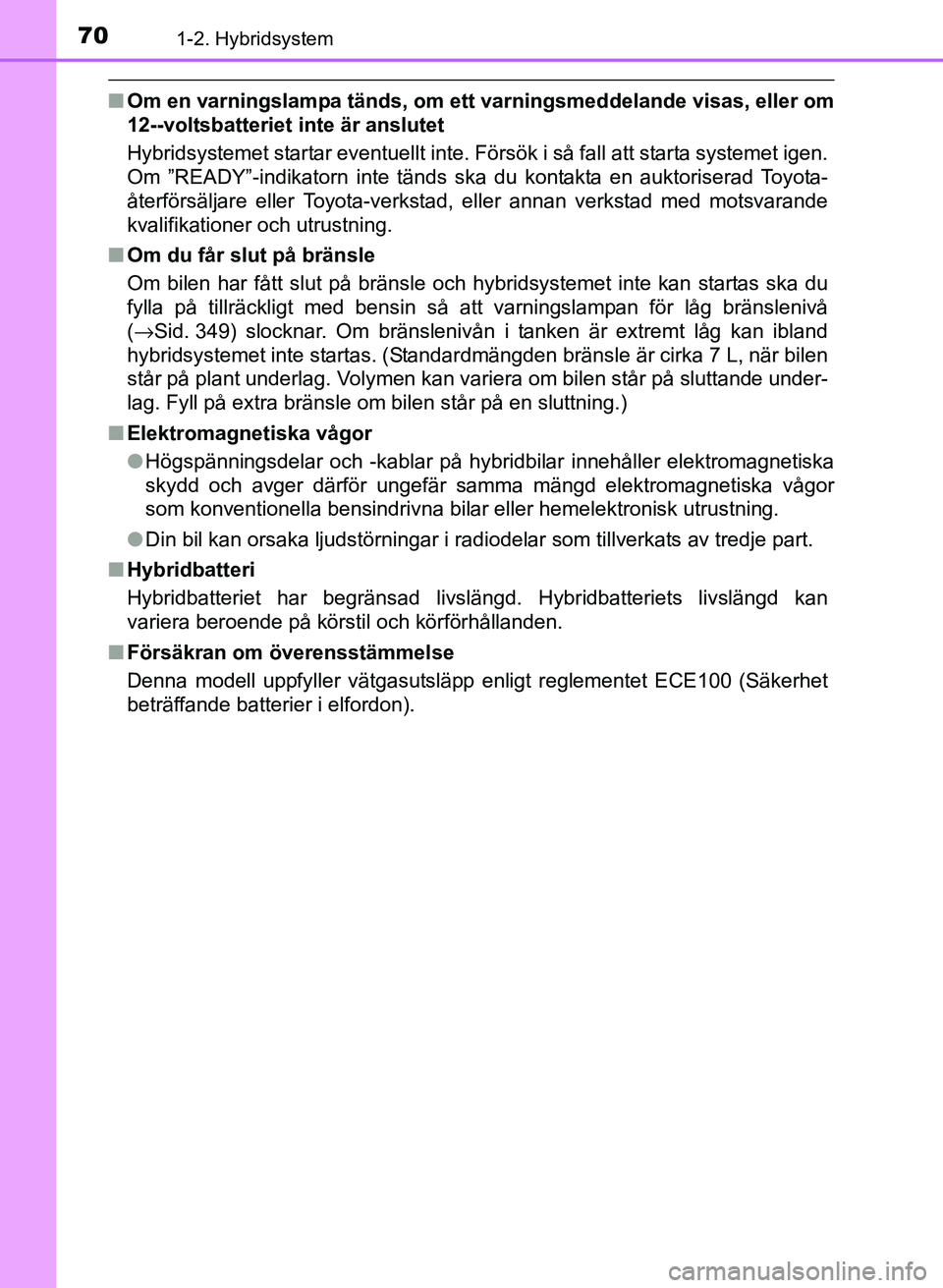

■Om en varningslampa tänds, om ett varningsmeddelande visas, eller om
12--voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte. Försök i så fall att starta systemet igen.
Om ”READY”-indikatorn inte tänds ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
■ Om du får slut på bränsle
Om bilen har fått slut på bränsle och hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att varningslampan för låg bränslenivå
(→Sid. 349) slocknar. Om bränslenivån i tanken är extremt låg kan ibland
hybridsystemet inte startas. (Standardmängden bränsle är cirka 7 L, när bilen
står på plant underlag. Volymen kan variera om bilen står på sluttande under-
lag. Fyll på extra bränsle om bilen står på en sluttning.)
■ Elektromagnetiska vågor
●Högspänningsdelar och -kablar på hybridbilar innehåller elektromagnetiska
skydd och avger därför ungefär samma mängd elektromagnetiska vågor
som konventionella bensindrivna bilar eller hemelektronisk utrustning.
● Din bil kan orsaka ljudstörningar i radi odelar som tillverkats av tredje part.
■ Hybridbatteri
Hybridbatteriet har begränsad livslängd. Hybridbatteriets livslängd kan
variera beroende på körstil och körförhållanden.
■ Försäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).
OM47B24SE.book Page 70 Friday, June 10, 2016 4:36 PM
