ESP TOYOTA PROACE 2020 Manual de utilizare (in Romanian)

296
Proace_ro_Chap08_En-cas-de-panne_ed2019_V02

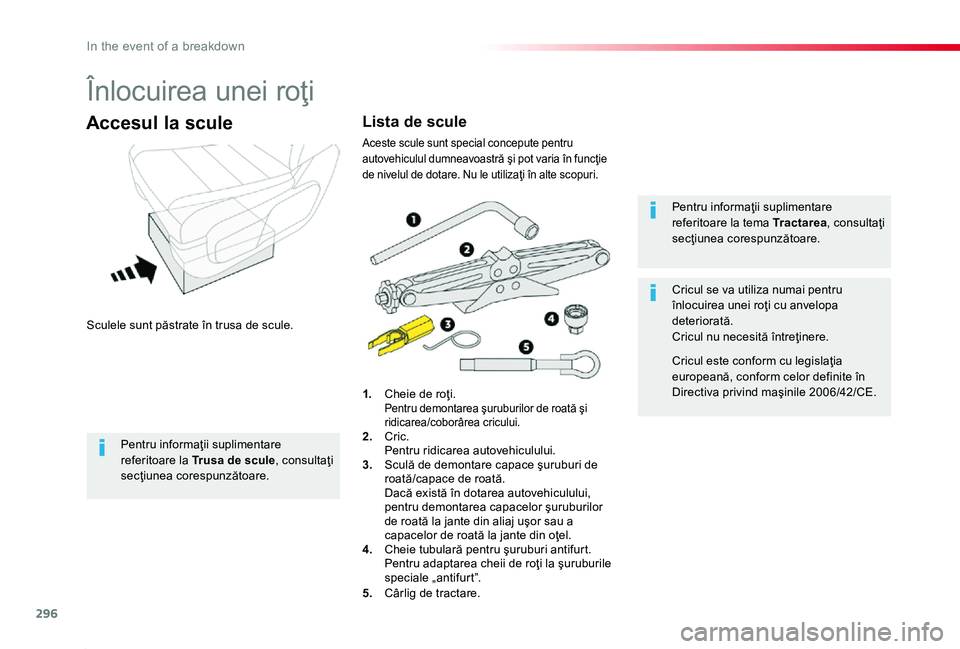

Înlocuirea unei roţi
Sculele sunt păstrate în trusa de scule.
Accesul la scule
1. Cheie de roţi. Pentru demontarea şuruburilor de roată şi ridicarea/coborârea cricului.2. Cric. Pentru ridicarea autovehiculului.3. Sculă de demontare capace şuruburi de roată/capace de roată. Dacă există în dotarea autovehiculului, pentru demontarea capacelor şuruburilor de roată la jante din aliaj uşor sau a capacelor de roată la jante din oţel.4. Cheie tubulară pentru şuruburi antifurt. Pentru adaptarea cheii de roţi la şuruburile speciale „antifurt”.5. Cârlig de tractare.
Pentru informaţii suplimentare referitoare la tema Tr a c t a r e a, consultaţi secţiunea corespunzătoare.
Cricul se va utiliza numai pentru înlocuirea unei roţi cu anvelopa deteriorată.Cricul nu necesită întreţinere.
Cricul este conform cu legislaţia europeană, conform celor definite în Directiva privind maşinile 2006/42/CE.
Lista de scule
Aceste scule sunt special concepute pentru autovehiculul dumneavoastră şi pot varia în funcţie de nivelul de dotare. Nu le utilizaţi în alte scopuri.
Pentru informaţii suplimentare referitoare la Trusa de scule, consultaţi secţiunea corespunzătoare.
In the event of a breakdown

297
Proace_ro_Chap08_En-cas-de-panne_ed2019_V02

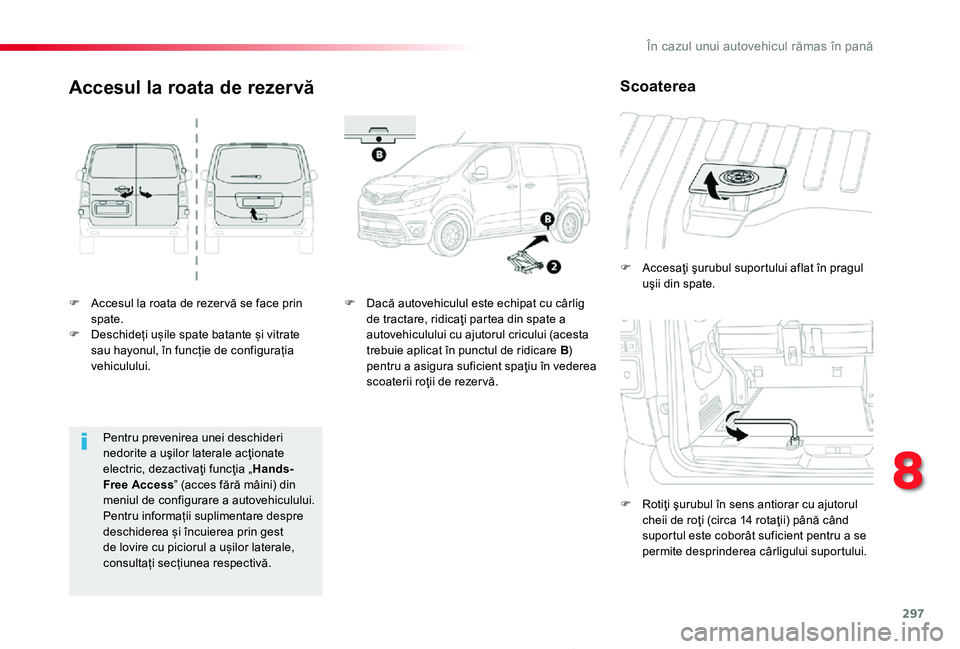

F Accesul la roata de rezer vă se face prin spate.F Deschideți ușile spate batante și vitrate sau hayonul, în funcție de configurația vehiculului.
F Accesaţi şurubul suportului aflat în pragul uşii din spate.
F Rotiţi şurubul în sens antiorar cu ajutorul cheii de roţi (circa 14 rotaţii) până când suportul este coborât suficient pentru a se permite desprinderea cârligului suportului.
Accesul la roata de rezervă
F Dacă autovehiculul este echipat cu cârlig de tractare, ridicaţi partea din spate a autovehiculului cu ajutorul cricului (acesta trebuie aplicat în punctul de ridicare B) pentru a asigura suficient spaţiu în vederea scoaterii roţii de rezer vă.
Scoaterea
Pentru prevenirea unei deschideri nedorite a uşilor laterale acţionate electric, dezactivaţi funcţia „Hands-Free Access” (acces fără mâini) din meniul de configurare a autovehiculului.Pentru informații suplimentare despre deschiderea și încuierea prin gest
de lovire cu piciorul a ușilor laterale, consultați secțiunea respectivă.
8
În cazul unui autovehicul rămas în pană

298
Proace_ro_Chap08_En-cas-de-panne_ed2019_V02

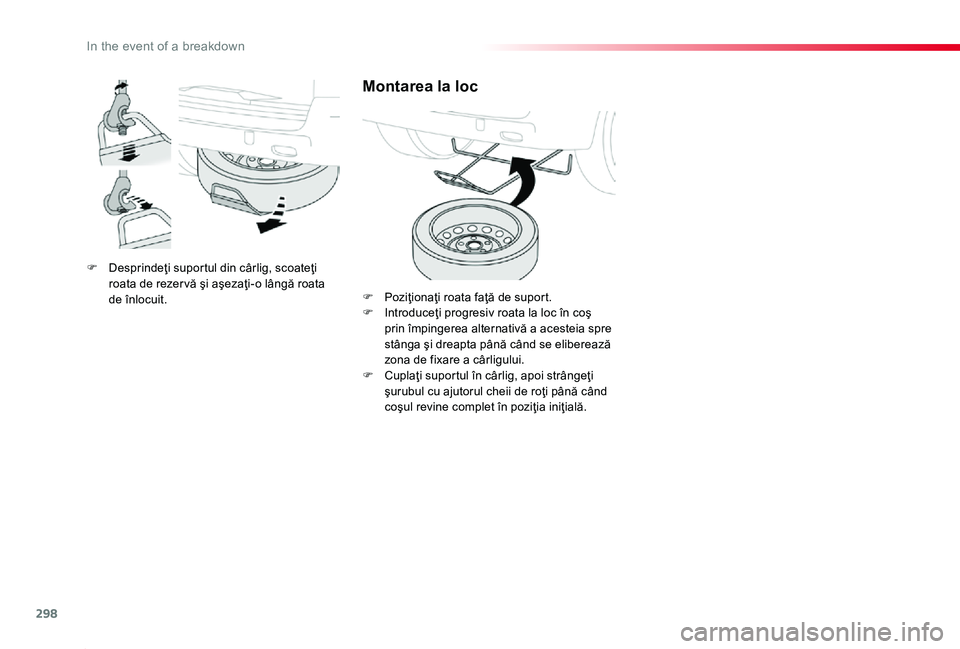

F Desprindeţi suportul din cârlig, scoateţi roata de rezer vă şi aşezaţi-o lângă roata de înlocuit.
Montarea la loc
F Poziţionaţi roata faţă de suport.F Introduceţi progresiv roata la loc în coş prin împingerea alternativă a acesteia spre stânga şi dreapta până când se eliberează zona de fixare a cârligului.F Cuplaţi suportul în cârlig, apoi strângeţi şurubul cu ajutorul cheii de roţi până când coşul revine complet în poziţia iniţială.
In the event of a breakdown

302
Proace_ro_Chap08_En-cas-de-panne_ed2019_V02
F Dacă există în dotarea autovehiculului, strângeţi şurubul de roată antifurt cu ajutorul cheii de roţi 1 prevăzute cu cheia tubulară pentru şuruburi antifurt 4.F Strângeţi celelalte şuruburi doar cu cheia de roţi 1.F Depozitaţi sculele în trusa de scule.
Presiunile în anvelope sunt specificate pe această etichetă.
După înlocuirea unei roţi
Depozitaţi roata aflată în pană în suportul dedicat.Verificați imediat strângerea șuruburilor și presiunea în roata de rezer vă la un dealer sau ser vice autorizat Toyota ori la un alt ser vice calificat și echipat corespunzător.Dacă vehiculul dispune de sistem de avertizare a presiunii în anvelope, verificați presiunea în anvelope și reinițializați sistemul.
Dacă autovehiculul este echipat cu sistem de detectare a pierderilor de presiune din anvelope, verificaţi presiunea în anvelope şi reiniţializaţi sistemul.
Sistemul de detectare a pierderilor de presiune din anvelope
Roata de rezer vă cu jantă din oţel nu este prevăzută cu senzor.
Roata cu capac de
roată
La montarea roţii la loc, montaţi la loc capacul de roată prin aplicarea acestuia cu decupajul în dreptul ventilului şi
presarea de jur împrejur cu podul
palmei.
Pentru informaţii suplimentare referitoare la Sistemul de detectare a pierderilor de presiune din anvelope, consultaţi secţiunea corespunzătoare.
In the event of a breakdown

303
Proace_ro_Chap08_En-cas-de-panne_ed2019_V02
Înlocuirea becurilor
Bec cu halogen: rotiţi becul în sens antiorar.
Tip A
Bec tip baionetă: apăsaţi becul şi rotiţi-l apoi în sens antiorar.
Tip B
Tip C
Tip DBec integral din sticlă: apăsaţi uşor, deoarece acesta este fixat sub presiune.
Bec cu halogen: eliberaţi clema elastică de reţinere din locaş.
Becurile cu halogen trebuie înlocuite după ce farul a rămas stins timp de mai multe minute (pericol de producere a unor arsuri grave). Nu atingeţi becul direct cu degetele, utilizaţi lavete care nu lasă scame.
La încheierea fiecărei operaţii, verificaţi funcţionarea sistemului de iluminare.
Tipuri de becuri
Pe autovehicul sunt prevăzute diferite tipuri de becuri. Pentru demontarea acestora:
Bec cu xenon: becurile cu xenon trebuie înlocuite de un dealer sau ser vice autorizat Toyota ori de un alt ser vice calificat și echipat corespunzător.
Tip E
8
În cazul unui autovehicul rămas în pană

304
In the event of a breakdown
Proace_ro_Chap08_En-cas-de-panne_ed2019_V02
Farurile
Farurile cu xenon
Pentru informaţii suplimentare referitoare la Înlocuirea becurilor, şi în particular la tipurile de becuri, consultaţi secţiunea corespunzătoare.
Farurile cu halogen
Pentru informaţii suplimentare referitoare la Înlocuirea becurilor, şi în particular la tipurile de becuri, consultaţi secţiunea corespunzătoare.
Pentru becurile tip H7 cu toartă... aveţi grijă să respectaţi poziţia corectă de instalare, astfel încât să se asigure cele mai bune per formanţe la iluminare.
Proiectoarele de ceaţă
Tip D, H11-55W
În anumite condiţii meteo (de ex. temperaturi scăzute sau umiditate), prezenţa condensului pe suprafaţa interioară a lentilelor farurilor şi blocurilor optice spate este normală;
acesta dispare după ce luminile rămân aprinse timp de câteva minute.
1. Lumini de zi/de poziție (tip LED). 2. Faza lungă a farurilor. Tip C, H1-55W.3. Faza scurtă a farurilor. Tip E, D8S 25W4. Lămpile de semnalizare schimbare direcţie. Tip B, PY21W-21W (portocalii)
1. Lumini de zi/de poziție. Tip A, P21-5W.2. Faza lungă a farurilor. Tip C, H1-55W3. Faza scurtă a farurilor. Tip C, H7-55W4. Lămpile de semnalizare schimbare direcţie. Tip B, PY21W-21W (portocalii)

305
În cazul unui autovehicul rămas în pană
Proace_ro_Chap08_En-cas-de-panne_ed2019_V02
Lămpile de semnalizare
schimbare direcţie laterale
Tip A, W Y5W-5W (portocalii)
Farurile dispun de lentile din policarbonat prevăzute cu un strat de acoperire de protecţie:F nu le curăţaţi cu o lavetă uscată sau abrazivă, nici cu un detergent sau solvent.F utilizaţi un burete şi soluţie de săpun sau o soluţie cu pH neutru,F când utilizaţi un spălător sub înaltă presiune pentru îndepărtarea murdăriei persistente, nu orientaţi prea mult timp duza acestuia spre blocurile optice sau muchiile acestora, astfel încât să nu fie deteriorate stratul de acoperire de protecţie şi garniturile de etanşare ale acestora.
Înlocuirea unui bec se va efectua numai după ce farul a rămas stins timp de mai multe minute (pericol de producere a unor arsuri grave).F Nu atingeţi becul direct cu degetele, utilizaţi o lavetă care nu lasă scame.Este obligatoriu necesar să se utilizeze exclusiv becuri de tip anti-ultraviolete (UV) pentru a se preveni avarierea f a r u r i l o r.Înlocuiţi întotdeauna un bec ars cu un bec nou de acelaşi tip şi cu aceleaşi specificaţii.
- Presaţi lampa spre înapoi şi desprindeţi-o.- La montarea la loc, cuplaţi lampa spre înainte şi apoi glisaţi-o spre înapoi.
Becurile portocalii (lămpile de semnalizare schimbare direcţie din blocurile optice şi cele laterale) trebuie înlocuite cu becuri având aceleaşi specificaţie şi culoare.
8

307
Proace_ro_Chap08_En-cas-de-panne_ed2019_V02
Ţineţi cont de faptul că s-ar putea ca zona din spatele farului din dreapta (raportat la sensul de mers) să fie fierbinte, existând pericolul de producere a unor arsuri (conducta de retur).
Clipirea mai rapidă a lămpii de avertizare pentru lămpile de semnalizare schimbare direcţie (din stânga sau dreapta) indică existenţa unui bec ars pe partea respectivă.
Lămpile de semnalizare schimbare direcţie
(faruri cu halogen)
Tip B, PY21W-21W (portocalii)
Faza lungă a farurilor
(faruri cu halogen)
Tip C, H1-55W
F Scoateți capacul. F Apăsaţi clema inferioară de pe conectorul electric şi scoateţi ansamblul conector/bec.F Scoateţi becul şi înlocuiţi-l.Pentru montaj, efectuaţi operaţiile în ordine inversă.
F Rotiți soclul becului un sfert de tură în sens o r a r.F Scoateţi soclul becului.F Înlocuiţi becul ars.Pentru montaj, efectuaţi operaţiile în ordine inversă.
8
În cazul unui autovehicul rămas în pană

308
In the event of a breakdown
Proace_ro_Chap08_En-cas-de-panne_ed2019_V02
Faza scurtă a farurilor
(faruri cu xenon)
Tip E, D8S 25W
F Rotiți soclul becului un sfert de tură în sens o r a r.F Scoateți soclul becului.F Înlocuiţi becul ars.Pentru montaj, efectuaţi operaţiile în ordine inversă.
Becurile cu xenon D8S trebuie înlocuite de un dealer sau ser vice autorizat Toyota ori de un alt ser vice calificat și echipat corespunzător.Se recomandă înlocuirea concomitentă a ambelor becuri D8S în cazul arderii unuia dintre acestea.
Faza lungă a farurilor
(faruri cu xenon)
Tip C, H1-55W
La montarea conectorului cu becul în lampă, presaţi ansamblul în locaş până când se fixează în poziţie cu un clic.
Clipirea mai rapidă a lămpii de avertizare pentru lămpile de semnalizare schimbare direcţie (din stânga sau dreapta) indică existenţa unui bec ars pe partea respectivă.
Lămpile de semnalizare schimbare direcţie (faruri cu xenon)
Tip B, PY21W-21W (portocalii)
F Scoateți capacul. F Apăsaţi clema inferioară de pe conectorul electric şi scoateţi ansamblul conector/bec.F Scoateţi becul şi înlocuiţi-l.Pentru montaj, efectuaţi operaţiile în ordine inversă.

309
8
În cazul unui autovehicul rămas în pană
Proace_ro_Chap08_En-cas-de-panne_ed2019_V02
Proiectoarele de ceaţă
Tip C, H11-55W
F Apăsaţi clema de blocare şi detaşaţi conectorul.F Rotiţi soclul becului cu un sfert de rotaţie în sens antiorar.F Scoateţi soclul becului.F Înlocuiţi becul ars.Pentru montaj, efectuaţi operaţiile în ordine inversă.
De asemenea, puteți merge la un dealer sau ser vice autorizat Toyota ori la un alt ser vice calificat și echipat corespunzător.
F Pe sub bara de protecţie faţă, deşurubaţi şuruburile de fixare ale deflectorului A.F Scoateţi deflectorul A.
Pentru înlocuirea acestui tip de lampă LED, contactați un dealer sau ser vice autorizat Toyota ori un alt ser vice calificat și echipat corespunzător.Dealerii Toyota vă pun la dispoziție un kit de înlocuire pentru LED-uri.
Lumini de zi/de poziție (faruri cu xenon)
