5266-3. Arbeten som du kan göra själv
OM42A21n

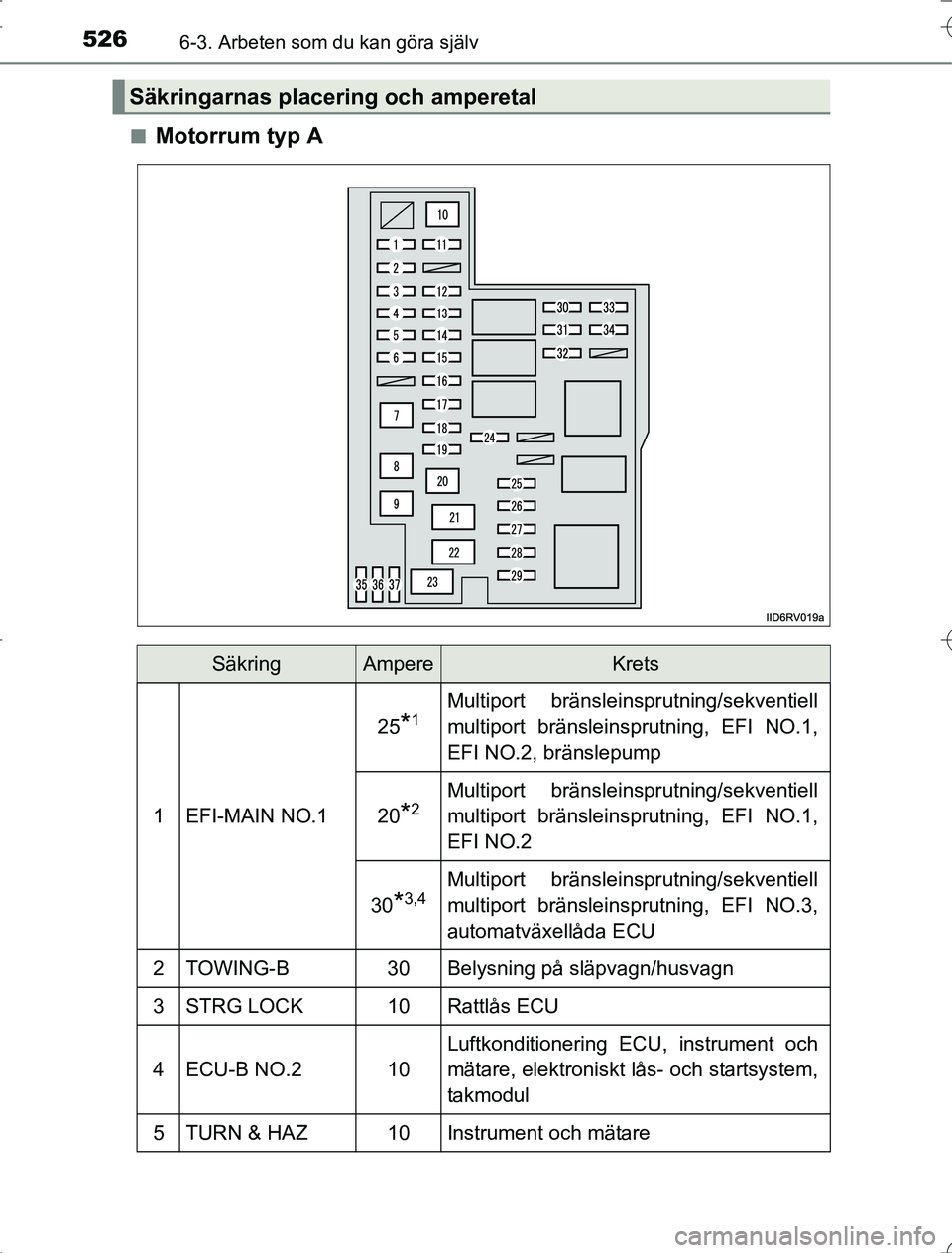

Motorrum typ A
Säkringarnas placering och amperetal
SäkringAmpereKrets
1EFI-MAIN NO.1
25*1Multiport bränsleinsprutning/sekventiell
multiport bränsleinsprutning, EFI NO.1,
EFI NO.2, bränslepump
20*2Multiport bränsleinsprutning/sekventiell
multiport bränsleinsprutning, EFI NO.1,
EFI NO.2
30*3,4Multiport bränsleinsprutning/sekventiell
multiport bränsleinsprutning, EFI NO.3,
automatväxellåda ECU
2TOWING-B30Belysning på släpvagn/husvagn
3STRG LOCK10Rattlås ECU
4ECU-B NO.210
Luftkonditionering ECU, instrument och
mätare, elektroniskt lås- och startsystem,
takmodul
5TURN & HAZ10Instrument och mätare
RAV4_OM_OM42A21SE_(SE).book Page 526
Wednesday, January 21, 2015 6:56 PM
5306-3. Arbeten som du kan göra själv
OM42A21n

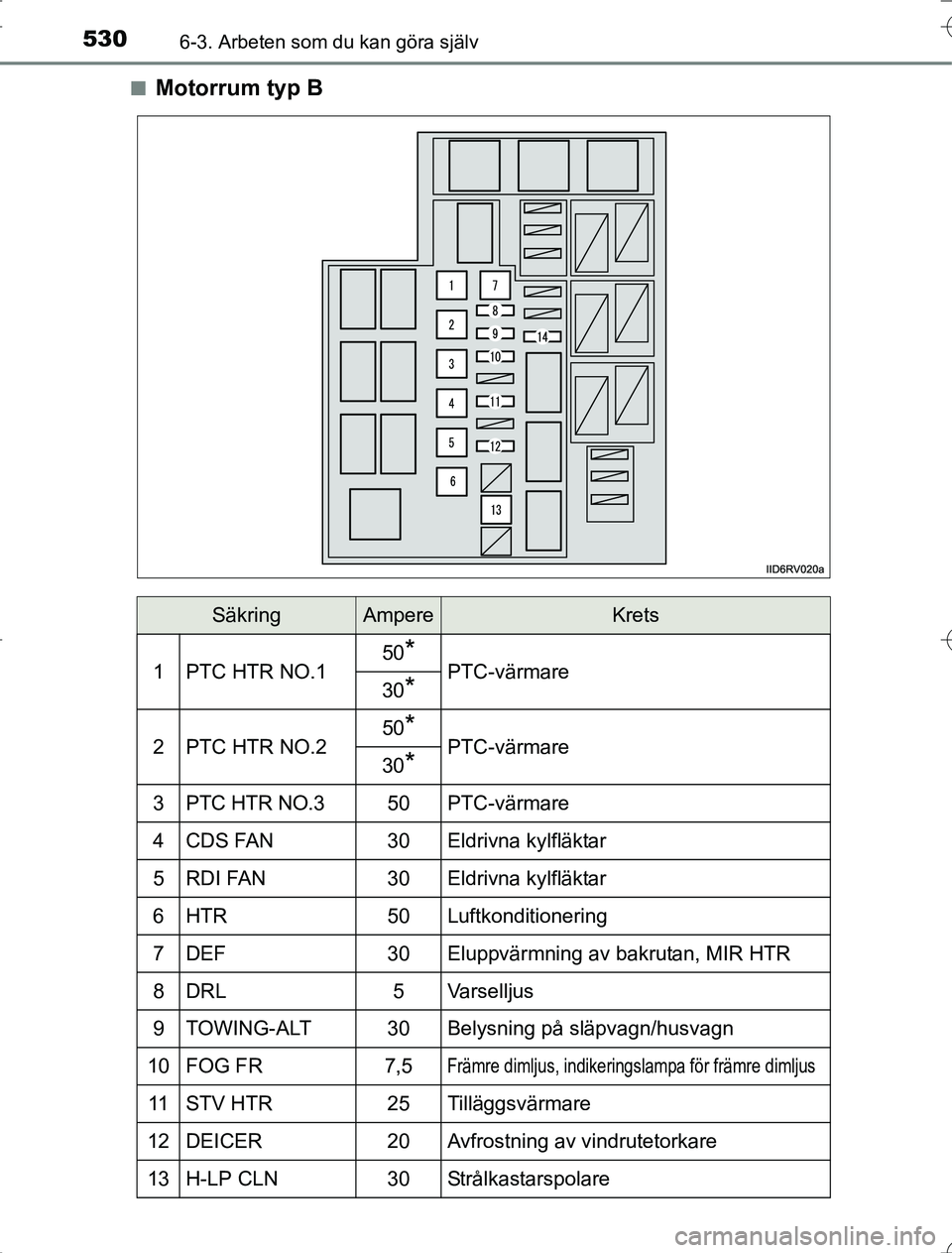

Motorrum typ B
SäkringAmpereKrets
1PTC HTR NO.150*PTC-värmare30*
2PTC HTR NO.250*PTC-värmare30*
3PTC HTR NO.350PTC-värmare
4CDS FAN30Eldrivna kylfläktar
5RDI FAN30Eldrivna kylfläktar
6HTR50Luftkonditionering
7DEF30Eluppvärmning av bakrutan, MIR HTR
8DRL5Varselljus
9TOWING-ALT30Belysning på släpvagn/husvagn
10FOG FR7,5Främre dimljus, indikeringslampa för främre dimljus
11STV HTR25Tilläggsvärmare
12DEICER20Avfrostning av vindrutetorkare
13H-LP CLN30Strålkastarspolare
