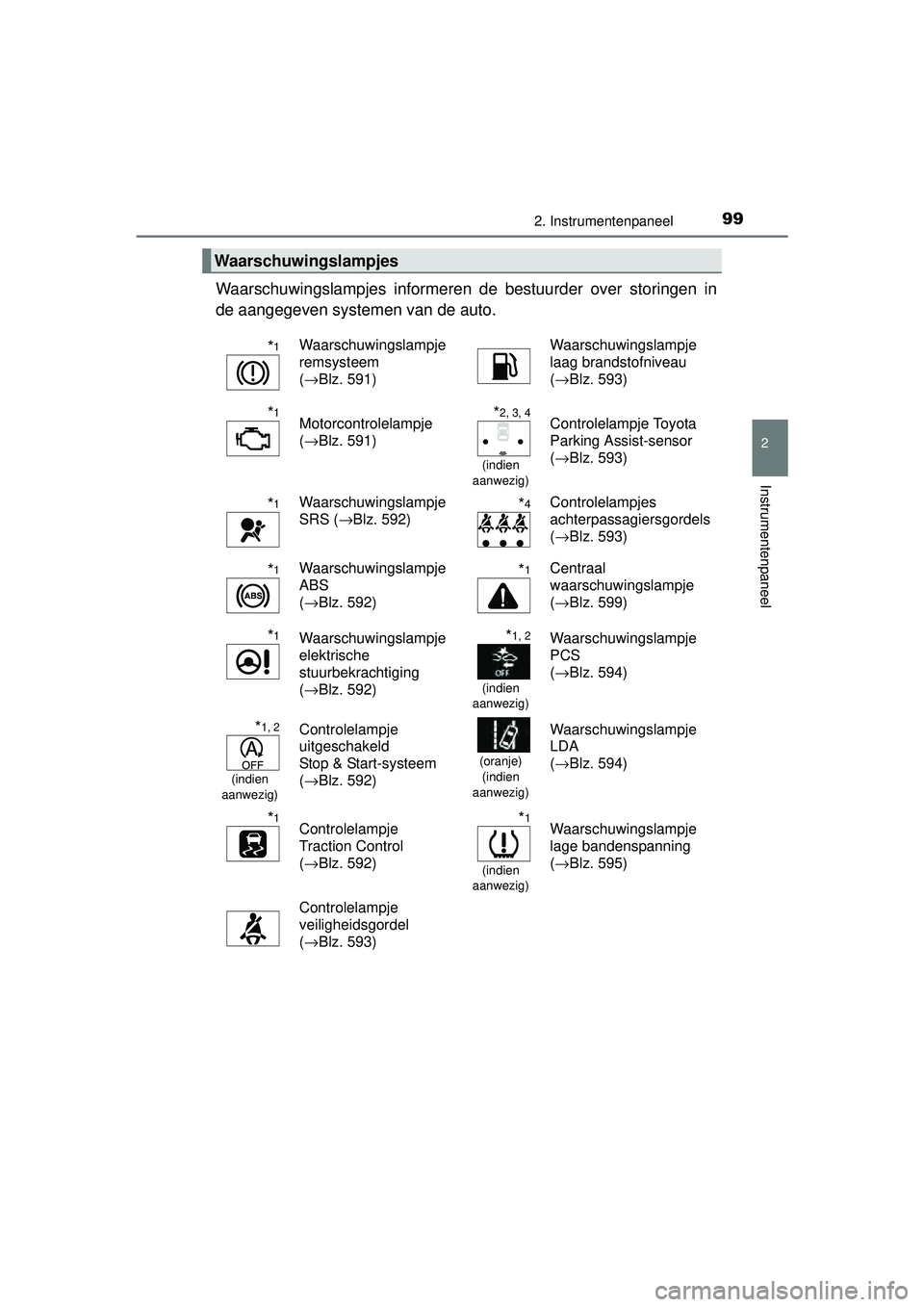

992. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem
(→Blz. 591)Waarschuwingslampje
laag brandstofniveau
(→Blz. 593)
*1Motorcontrolelampje
(→Blz. 591)*2, 3, 4
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
( →Blz. 593)
*1Waarschuwingslampje
SRS ( →Blz. 592)*4Controlelampjes
achterpassagiersgordels
(→Blz. 593)
*1Waarschuwingslampje
ABS
(→Blz. 592)*1Centraal
waarschuwingslampje
(→Blz. 599)
*1Waarschuwingslampje
elektrische
stuurbekrachtiging
(→Blz. 592)*1, 2
(indien
aanwezig)
Waarschuwingslampje
PCS
( →Blz. 594)
*1, 2
(indien
aanwezig)
Controlelampje
uitgeschakeld
Stop & Start-systeem
( →Blz. 592)
(oranje)
(indien
aanwezig)
Waarschuwingslampje
LDA
( →Blz. 594)
*1Controlelampje
Traction Control
(→Blz. 592)*1
(indien
aanwezig)
Waarschuwingslampje
lage bandenspanning
( →Blz. 595)
Controlelampje
veiligheidsgordel
(→Blz. 593)
RAV4_OM_OM42A45E_(EE).book Page 99 Tuesday, October 20, 2015 11:26 AM

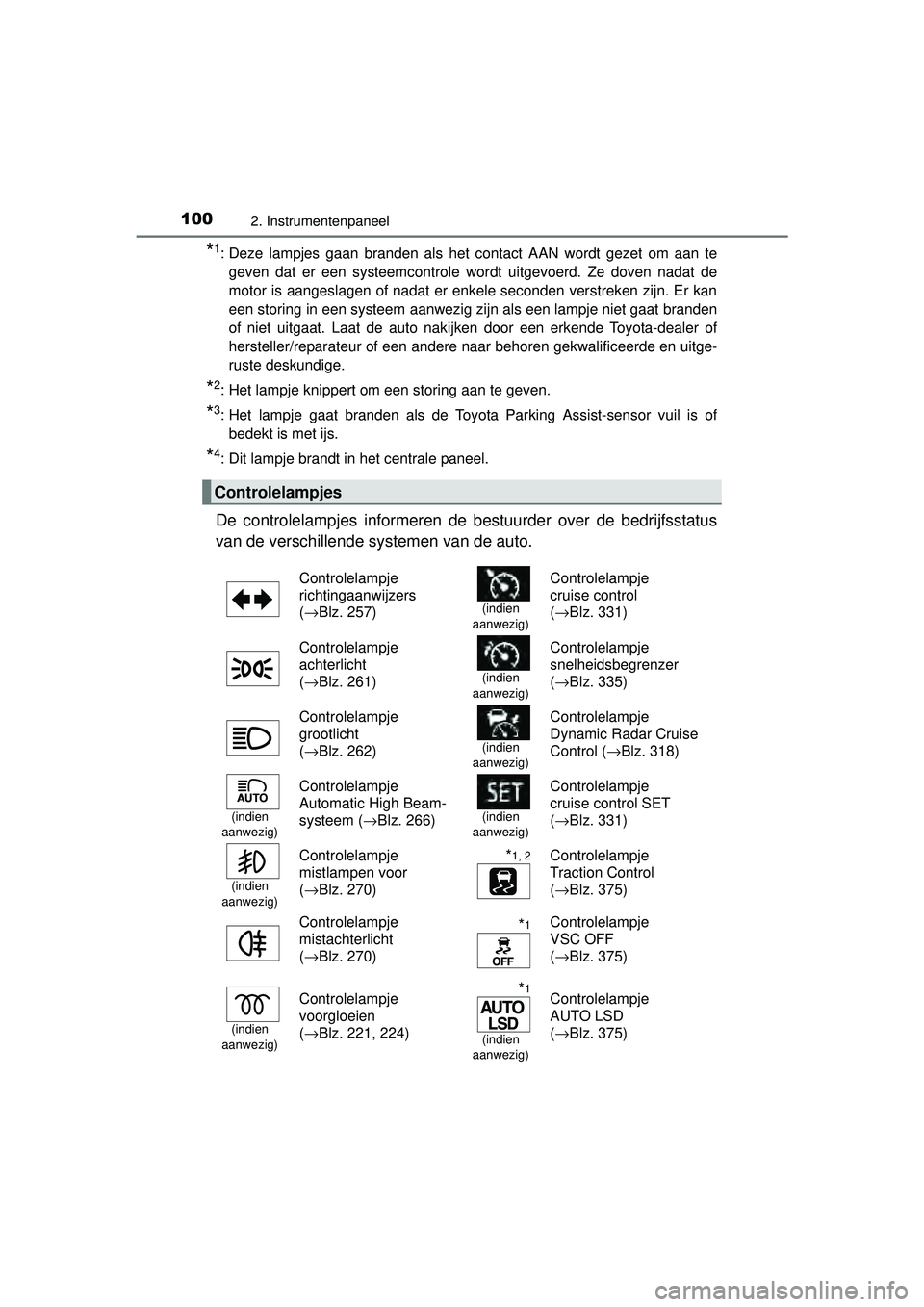

1002. Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje gaat branden als de Toyota Parking Assist-sensor vuil is ofbedekt is met ijs.
*4: Dit lampje brandt in het centrale paneel.
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(→Blz. 257)
(indien
aanwezig)
Controlelampje
cruise control
( →Blz. 331)
Controlelampje
achterlicht
( →Blz. 261)
(indien
aanwezig)
Controlelampje
snelheidsbegrenzer
( →Blz. 335)
Controlelampje
grootlicht
( →Blz. 262)
(indien
aanwezig)
Controlelampje
Dynamic Radar Cruise
Control ( →Blz. 318)
(indien
aanwezig)
Controlelampje
Automatic High Beam-
systeem ( →Blz. 266)
(indien
aanwezig)
Controlelampje
cruise control SET
( →Blz. 331)
(indien
aanwezig)
Controlelampje
mistlampen voor
( →Blz. 270)*1, 2Controlelampje
Traction Control
(→Blz. 375)
Controlelampje
mistachterlicht
( →Blz. 270)
*1Controlelampje
VSC OFF
(→Blz. 375)
(indien
aanwezig)
Controlelampje
voorgloeien
( →Blz. 221, 224)*1
(indien
aanwezig)
Controlelampje
AUTO LSD
( →Blz. 375)
RAV4_OM_OM42A45E_(EE).book Page 100 Tuesday, October 20, 2015 11:26 AM

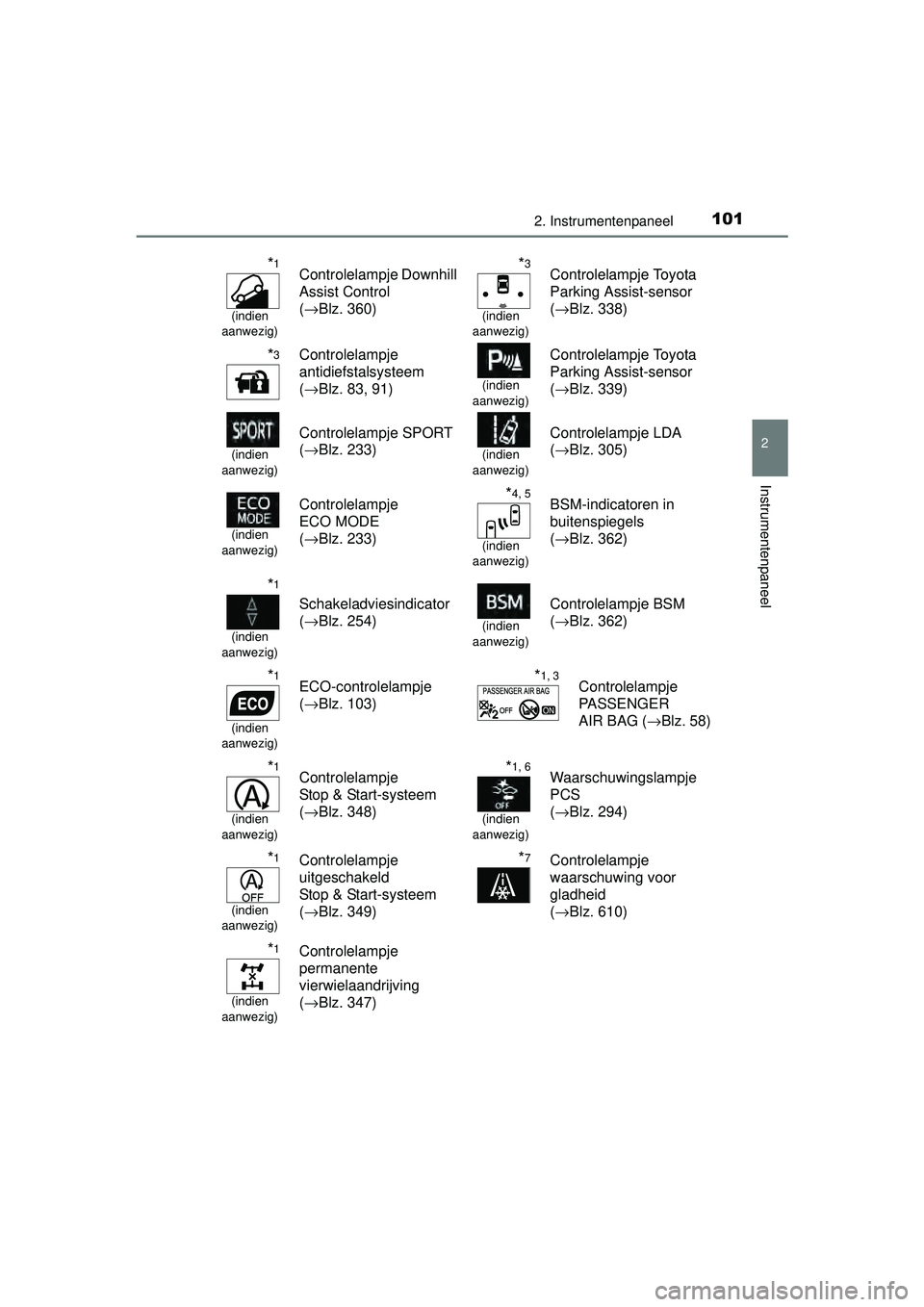

1012. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
*1
(indien
aanwezig)
Controlelampje Downhill
Assist Control
( →Blz. 360)*3
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
( →Blz. 338)
*3Controlelampje
antidiefstalsysteem
(→Blz. 83, 91)
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
( →Blz. 339)
(indien
aanwezig)
Controlelampje SPORT
( →Blz. 233)
(indien
aanwezig)
Controlelampje LDA
( →Blz. 305)
(indien
aanwezig)
Controlelampje
ECO MODE
( →Blz. 233)*4, 5
(indien
aanwezig)
BSM-indicatoren in
buitenspiegels
( →Blz. 362)
*1
(indien
aanwezig)
Schakeladviesindicator
( →Blz. 254)
(indien
aanwezig)
Controlelampje BSM
( →Blz. 362)
*1
(indien
aanwezig)
ECO-controlelampje
( →Blz. 103)*1, 3Controlelampje
PASSENGER
AIR BAG ( →Blz. 58)
*1
(indien
aanwezig)
Controlelampje
Stop & Start-systeem
( →Blz. 348)*1, 6
(indien
aanwezig)
Waarschuwingslampje
PCS
( →Blz. 294)
*1
(indien
aanwezig)
Controlelampje
uitgeschakeld
Stop & Start-systeem
( →Blz. 349)*7Controlelampje
waarschuwing voor
gladheid
(→Blz. 610)
*1
(indien
aanwezig)
Controlelampje
permanente
vierwielaandrijving
( →Blz. 347)
RAV4_OM_OM42A45E_(EE).book Page 101 Tuesday, October 20, 2015 11:26 AM

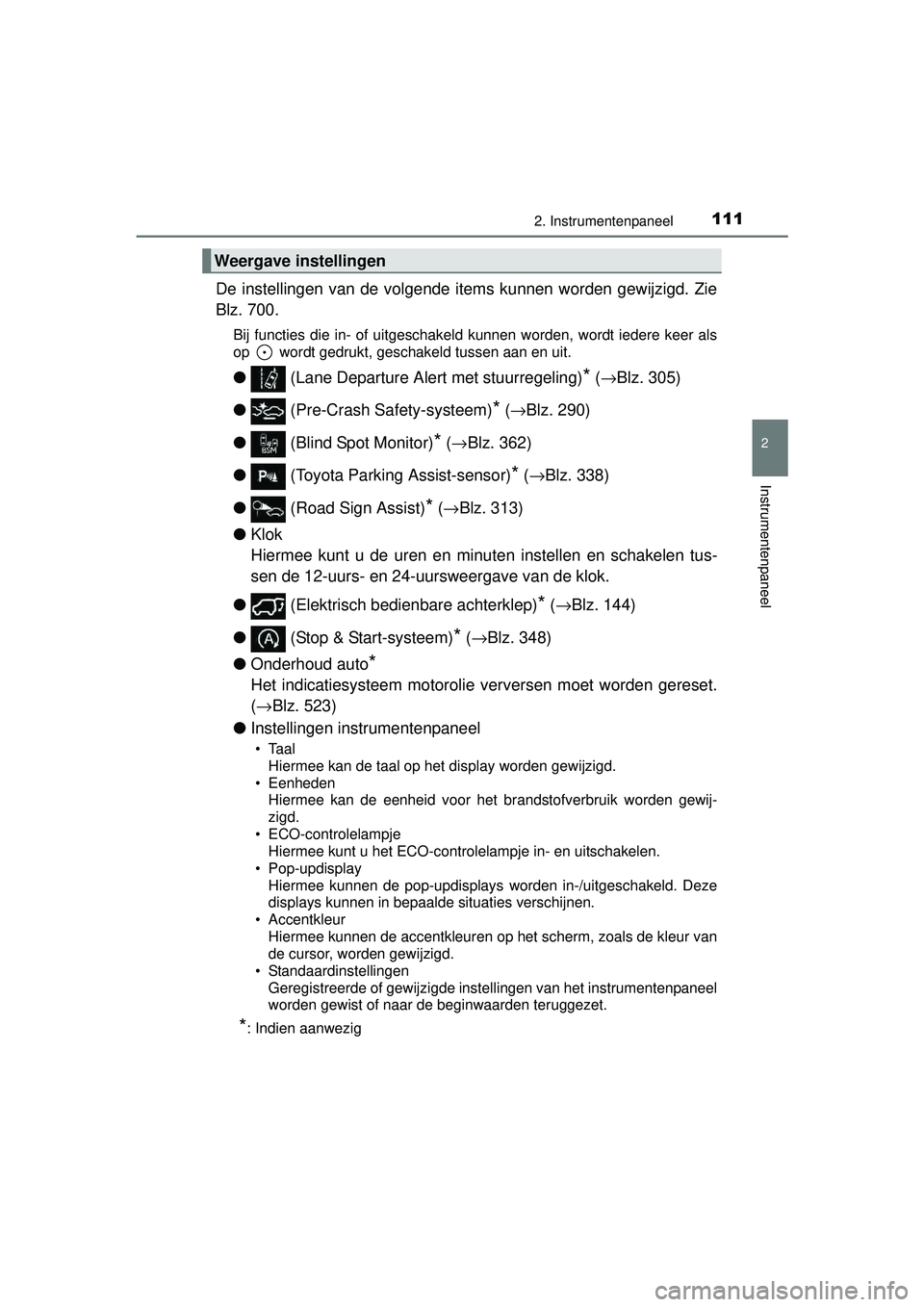

1112. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 700.
Bij functies die in- of uitgeschakeld kunnen worden, wordt iedere keer als
op wordt gedrukt, geschakeld tussen aan en uit.
●(Lane Departure Alert met stuurregeling)* (→ Blz. 305)
● (Pre-Crash Safety-systeem)
* (→ Blz. 290)
● (Blind Spot Monitor)
* (→ Blz. 362)
● (Toyota Parking Assist-sensor)
* (→ Blz. 338)
● (Road Sign Assist)
* (→ Blz. 313)
● Klok
Hiermee kunt u de uren en minu ten instellen en schakelen tus-
sen de 12-uurs- en 24-uursweergave van de klok.
● (Elektrisch bedienbare achterklep)
* (→ Blz. 144)
● (Stop & Start-systeem)
* (→ Blz. 348)
● Onderhoud auto
*
Het indicatiesysteem motorolie verversen moet worden gereset.
( → Blz. 523)
● Instellingen instrumentenpaneel
• Taal
Hiermee kan de taal op het display worden gewijzigd.
• Eenheden Hiermee kan de eenheid voor het brandstofverbruik worden gewij-
zigd.
• ECO-controlelampje Hiermee kunt u het ECO-controlelampje in- en uitschakelen.
• Pop-updisplay Hiermee kunnen de pop-updisplays worden in-/uitgeschakeld. Deze
displays kunnen in bepaalde situaties verschijnen.
• Accentkleur Hiermee kunnen de accentkleuren op het scherm, zoals de kleur van
de cursor, worden gewijzigd.
• Standaardinstellingen Geregistreerde of gewijzigde instellingen van het instrumentenpaneel
worden gewist of naar de beginwaarden teruggezet.
*: Indien aanwezig
Weergave instellingen
RAV4_OM_OM42A45E_(EE).book Page 111 Tuesday, October 20, 2015 11:26 AM

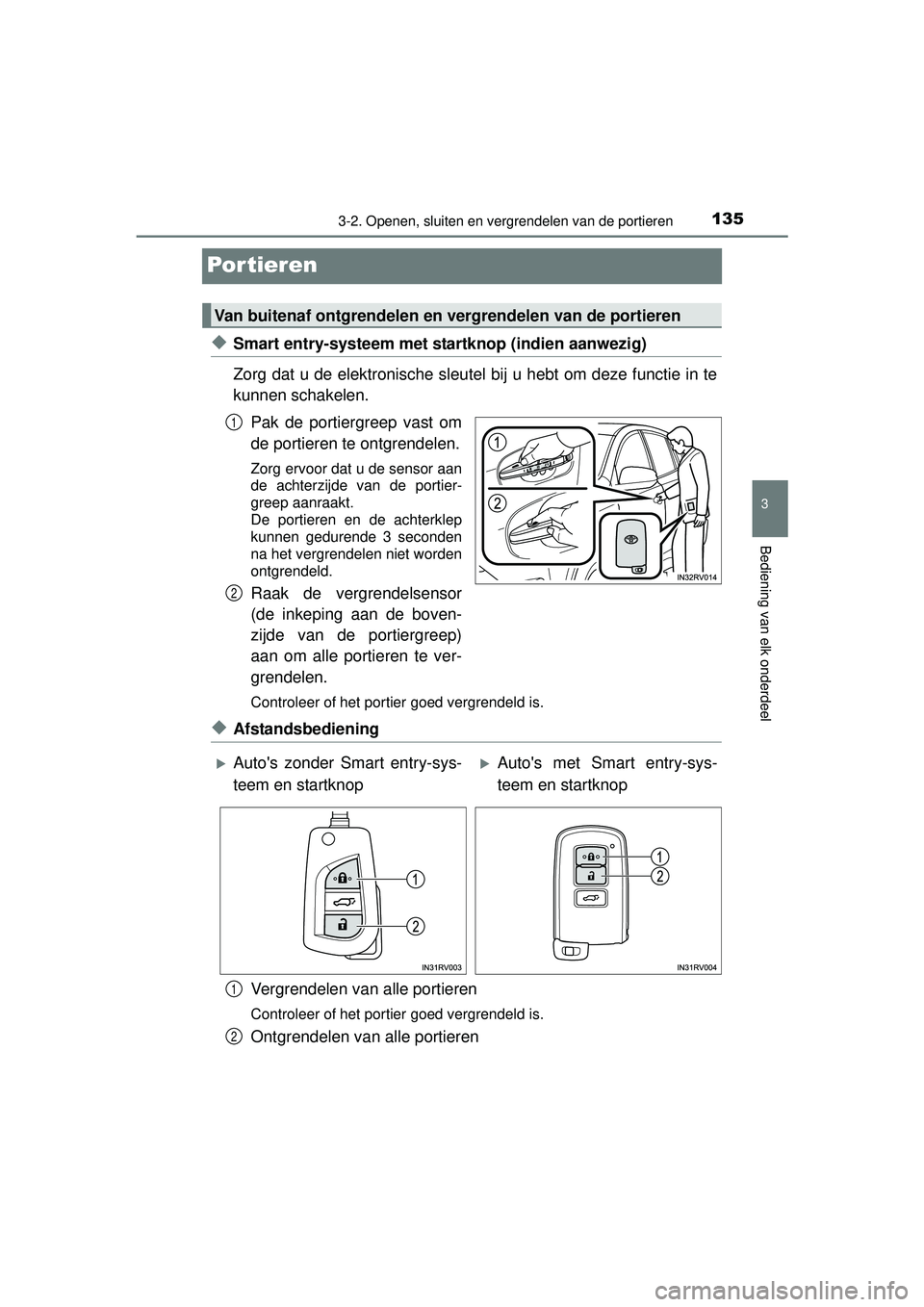

135
3
3-2. Openen, sluiten en vergrendelen van de portieren
Bediening van elk onderdeel
RAV4_OM_OM42A45E_(EE)
Por tieren
◆Smart entry-systeem met startknop (indien aanwezig)
Zorg dat u de elektronische sleutel bij u hebt om deze functie in te
kunnen schakelen.Pak de portiergreep vast om
de portieren te ontgrendelen.
Zorg ervoor dat u de sensor aan
de achterzijde van de portier-
greep aanraakt.
De portieren en de achterklep
kunnen gedurende 3 seconden
na het vergrendelen niet worden
ontgrendeld.
Raak de vergrendelsensor
(de inkeping aan de boven-
zijde van de portiergreep)
aan om alle portieren te ver-
grendelen.
Controleer of het portier goed vergrendeld is.
◆Afstandsbediening
Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld is.
Ontgrendelen van alle portieren
Van buitenaf ontgrendelen en vergrendelen van de portieren
1
2
Auto's zonder Smart entry-sys-
teem en startknopAuto's met Smart entry-sys-
teem en startknop
1
2
RAV4_OM_OM42A45E_(EE).book Page 135 Tuesday, October 20, 2015 11:26 AM

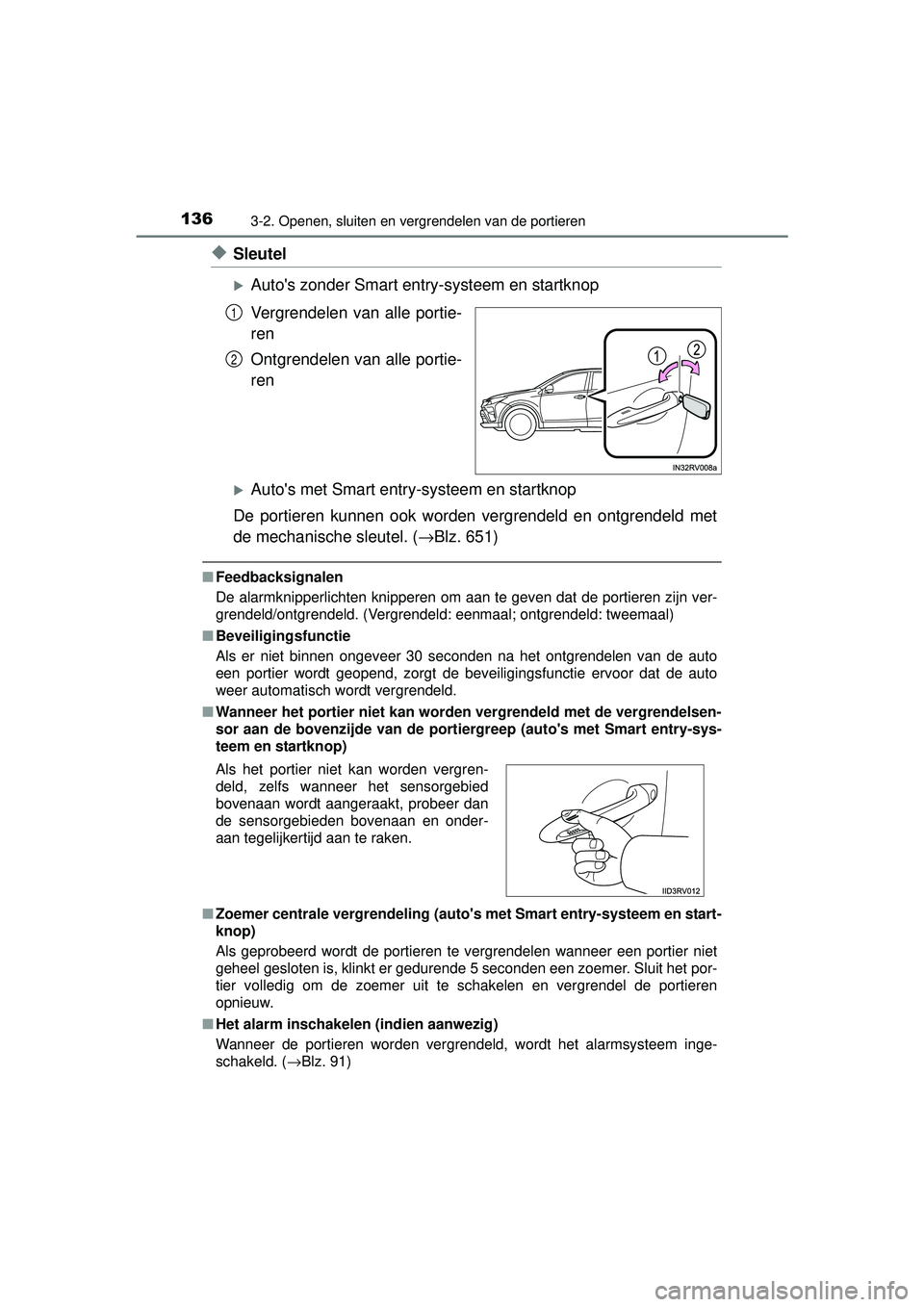

1363-2. Openen, sluiten en vergrendelen van de portieren
RAV4_OM_OM42A45E_(EE)
◆Sleutel
Auto's zonder Smart entry-systeem en startknop
Vergrendelen van alle portie-
ren
Ontgrendelen van alle portie-
ren
Auto's met Smart entry-systeem en startknop
De portieren kunnen ook worden vergrendeld en ontgrendeld met
de mechanische sleutel. ( →Blz. 651)
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld. (Vergrendeld: eenmaal; ontgrendeld: tweemaal)
■ Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
■ Wanneer het portier niet kan worden vergrendeld met de vergrendelsen-
sor aan de bovenzijde van de portie rgreep (auto's met Smart entry-sys-
teem en startknop)
■ Zoemer centrale vergrendeling (auto' s met Smart entry-systeem en start-
knop)
Als geprobeerd wordt de portieren te vergrendelen wanneer een portier niet
geheel gesloten is, klinkt er gedurende 5 seconden een zoemer. Sluit het por-
tier volledig om de zoemer uit te schakelen en vergrendel de portieren
opnieuw.
■ Het alarm inschakelen (indien aanwezig)
Wanneer de portieren worden vergrendeld, wordt het alarmsysteem inge-
schakeld. ( →Blz. 91)
1
2
Als het portier niet kan worden vergren-
deld, zelfs wanneer het sensorgebied
bovenaan wordt aangeraakt, probeer dan
de sensorgebieden bovenaan en onder-
aan tegelijkertijd aan te raken.
RAV4_OM_OM42A45E_(EE).book Page 136 Tuesday, October 20, 2015 11:26 AM

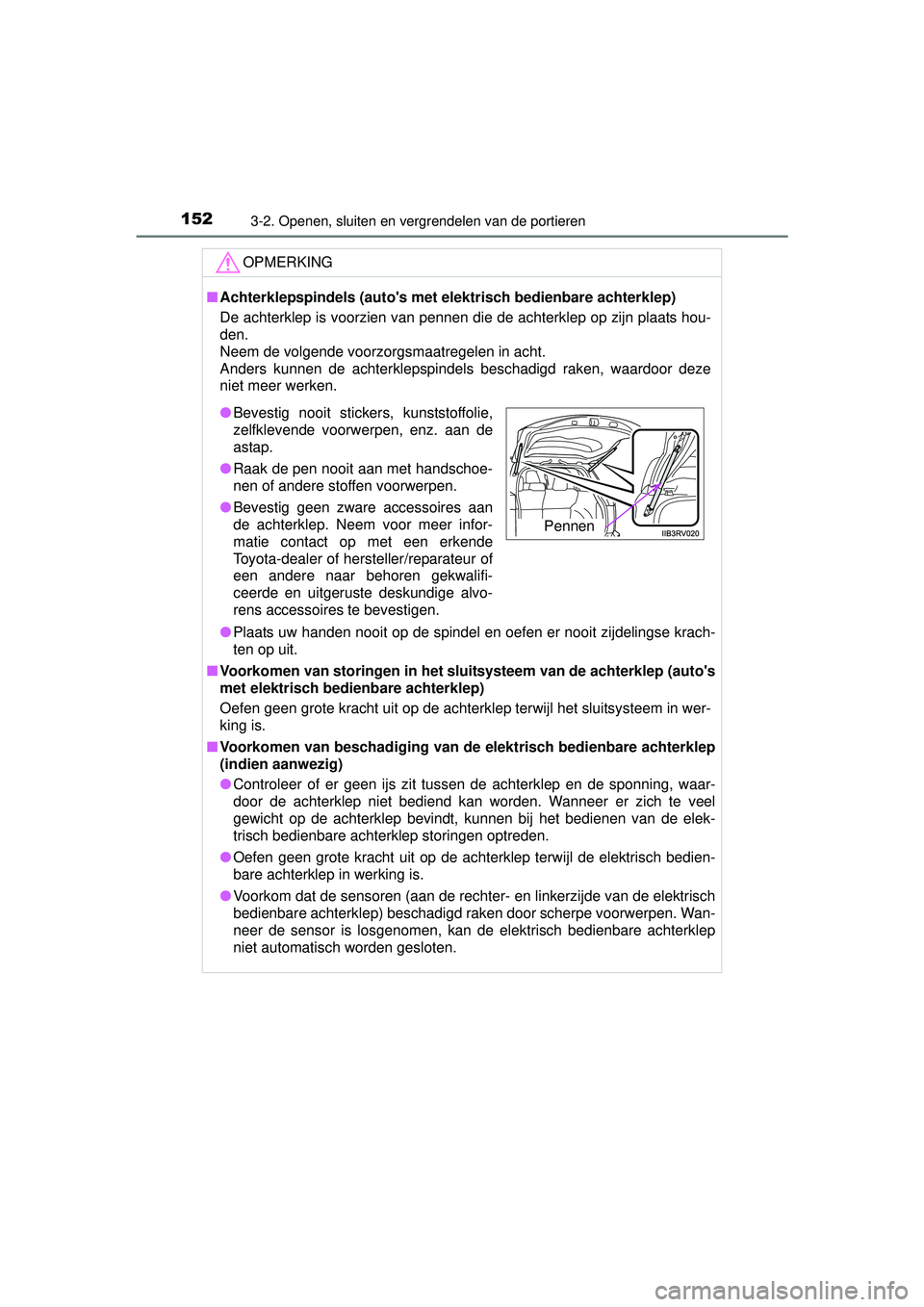

1523-2. Openen, sluiten en vergrendelen van de portieren
RAV4_OM_OM42A45E_(EE)
OPMERKING
■Achterklepspindels (auto's met elektrisch bedienbare achterklep)
De achterklep is voorzien van pennen die de achterklep op zijn plaats hou-
den.
Neem de volgende voorzorgsmaatregelen in acht.
Anders kunnen de achterklepspindels beschadigd raken, waardoor deze
niet meer werken.
● Plaats uw handen nooit op de spindel en oefen er nooit zijdelingse krach-
ten op uit.
■ Voorkomen van storingen in het slui tsysteem van de achterklep (auto's
met elektrisch bedienbare achterklep)
Oefen geen grote kracht uit op de achterklep terwijl het sluitsysteem in wer-
king is.
■ Voorkomen van beschadiging van de elektrisch bedienbare achterklep
(indien aanwezig)
● Controleer of er geen ijs zit tussen de achterklep en de sponning, waar-
door de achterklep niet bediend kan worden. Wanneer er zich te veel
gewicht op de achterklep bevindt, kunnen bij het bedienen van de elek-
trisch bedienbare achterklep storingen optreden.
● Oefen geen grote kracht uit op de achterklep terwijl de elektrisch bedien-
bare achterklep in werking is.
● Voorkom dat de sensoren (aan de rechter- en linkerzijde van de elektrisch
bedienbare achterklep) beschadigd raken door scherpe voorwerpen. Wan-
neer de sensor is losgenomen, kan de elektrisch bedienbare achterklep
niet automatisch worden gesloten.
●Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
astap.
● Raak de pen nooit aan met handschoe-
nen of andere stoffen voorwerpen.
● Bevestig geen zware accessoires aan
de achterklep. Neem voor meer infor-
matie contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige alvo-
rens accessoires te bevestigen.
Pennen
RAV4_OM_OM42A45E_(EE).book Page 152 Tuesday, October 20, 2015 11:26 AM

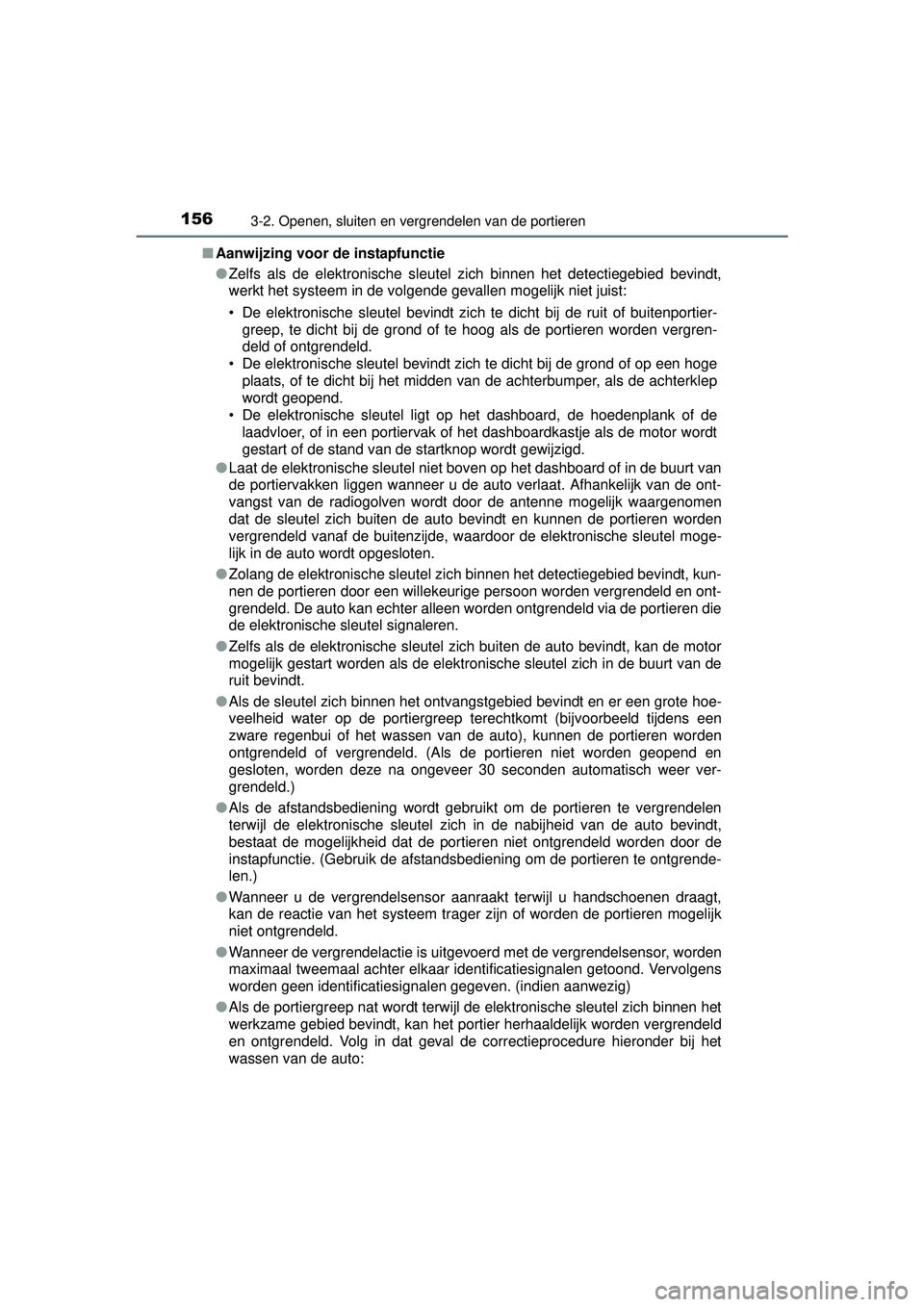

1563-2. Openen, sluiten en vergrendelen van de portieren
RAV4_OM_OM42A45E_(EE)■
Aanwijzing voor de instapfunctie
●Zelfs als de elektronische sleutel zich binnen het detectiegebied bevindt,
werkt het systeem in de volgende gevallen mogelijk niet juist:
• De elektronische sleutel bevindt zich te dicht bij de ruit of buitenportier-
greep, te dicht bij de grond of te hoog als de portieren worden vergren-
deld of ontgrendeld.
• De elektronische sleutel bevindt zich te dicht bij de grond of op een hoge plaats, of te dicht bij het midden van de achterbumper, als de achterklep
wordt geopend.
• De elektronische sleutel ligt op het dashboard, de hoedenplank of de laadvloer, of in een portiervak of het dashboardkastje als de motor wordt
gestart of de stand van de startknop wordt gewijzigd.
● Laat de elektronische sleutel niet boven op het dashboard of in de buurt van
de portiervakken liggen wanneer u de auto verlaat. Afhankelijk van de ont-
vangst van de radiogolven wordt door de antenne mogelijk waargenomen
dat de sleutel zich buiten de auto bevindt en kunnen de portieren worden
vergrendeld vanaf de buitenzijde, w aardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
● Zolang de elektronische sleutel zich binnen het detectiegebied bevindt, kun-
nen de portieren door een willekeurige persoon worden vergrendeld en ont-
grendeld. De auto kan echter alleen worden ontgrendeld via de portieren die
de elektronische sleutel signaleren.
● Zelfs als de elektronische sleutel zich buiten de auto bevindt, kan de motor
mogelijk gestart worden als de elektronische sleutel zich in de buurt van de
ruit bevindt.
● Als de sleutel zich binnen het ontvangstgebied bevindt en er een grote hoe-
veelheid water op de portiergreep terechtkomt (bijvoorbeeld tijdens een
zware regenbui of het wassen van de auto), kunnen de portieren worden
ontgrendeld of vergrendeld. (Als de portieren niet worden geopend en
gesloten, worden deze na ongeveer 30 seconden automatisch weer ver-
grendeld.)
● Als de afstandsbediening wordt gebruikt om de portieren te vergrendelen
terwijl de elektronische sleutel zich in de nabijheid van de auto bevindt,
bestaat de mogelijkheid dat de portieren niet ontgrendeld worden door de
instapfunctie. (Gebruik de afstandsbediening om de portieren te ontgrende-
len.)
● Wanneer u de vergrendelsensor aanraakt terwijl u handschoenen draagt,
kan de reactie van het systeem trager zijn of worden de portieren mogelijk
niet ontgrendeld.
● Wanneer de vergrendelactie is uitgevoerd met de vergrendelsensor, worden
maximaal tweemaal achter elkaar identificatiesignalen getoond. Vervolgens
worden geen identificatiesignalen gegeven. (indien aanwezig)
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden vergrendeld
en ontgrendeld. Volg in dat geval de correctieprocedure hieronder bij het
wassen van de auto:
RAV4_OM_OM42A45E_(EE).book Page 156 Tuesday, October 20, 2015 11:26 AM

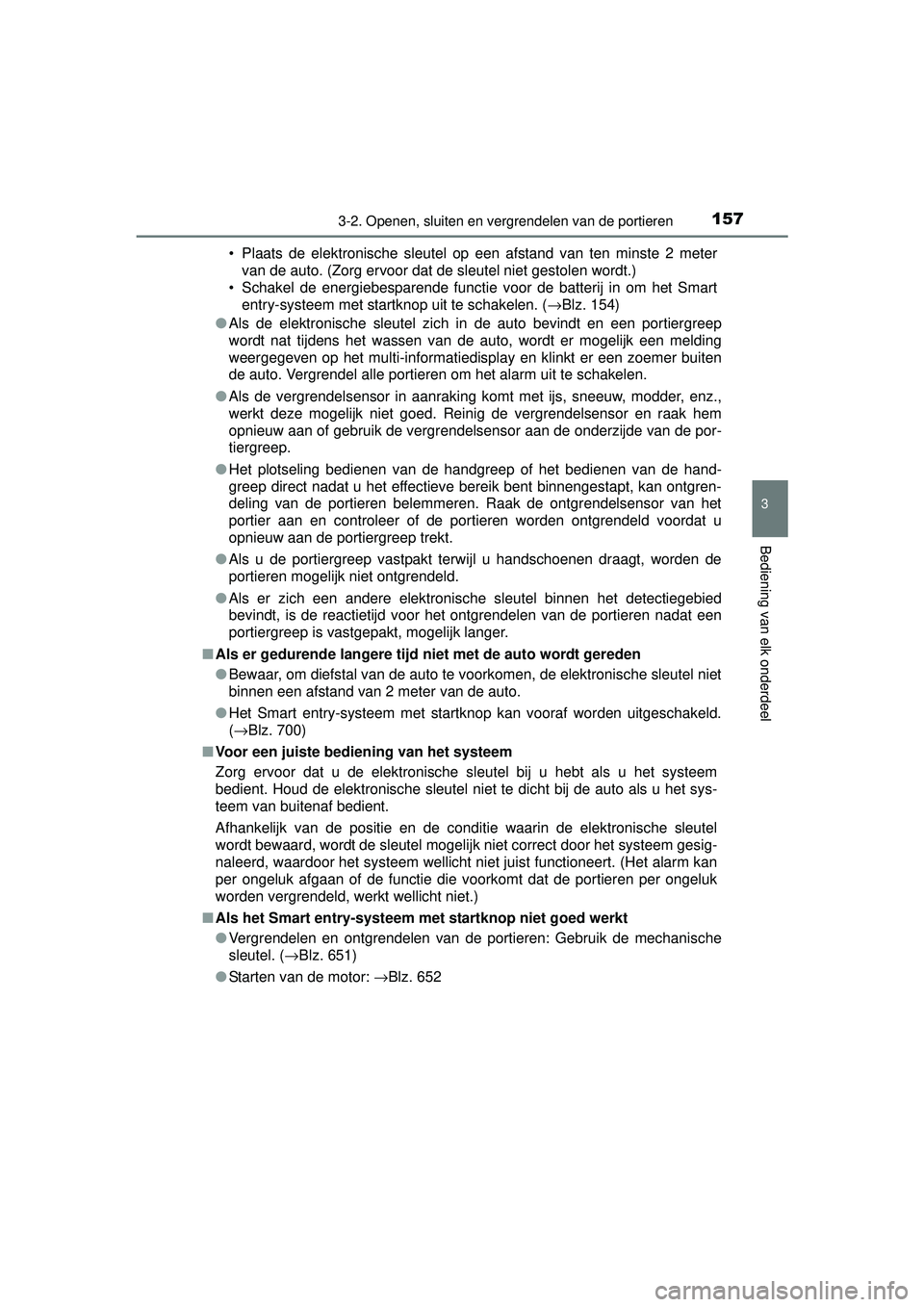

1573-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4_OM_OM42A45E_(EE)• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
• Schakel de energiebesparende functie voor de batterij in om het Smart entry-systeem met startknop uit te schakelen. ( →Blz. 154)
● Als de elektronische sleutel zich in de auto bevindt en een portiergreep
wordt nat tijdens het wassen van de auto, wordt er mogelijk een melding
weergegeven op het multi-informatiedisp lay en klinkt er een zoemer buiten
de auto. Vergrendel alle portieren om het alarm uit te schakelen.
● Als de vergrendelsensor in aanraking komt met ijs, sneeuw, modder, enz.,
werkt deze mogelijk niet goed. Reinig de vergrendelsensor en raak hem
opnieuw aan of gebruik de vergrendelsensor aan de onderzijde van de por-
tiergreep.
● Het plotseling bedienen van de handgreep of het bedienen van de hand-
greep direct nadat u het effectieve bereik bent binnengestapt, kan ontgren-
deling van de portieren belemmeren. Raak de ontgrendelsensor van het
portier aan en controleer of de por tieren worden ontgrendeld voordat u
opnieuw aan de portiergreep trekt.
● Als u de portiergreep vastpakt terwijl u handschoenen draagt, worden de
portieren mogelijk niet ontgrendeld.
● Als er zich een andere elektronische sleutel binnen het detectiegebied
bevindt, is de reactietijd voor het ontgrendelen van de portieren nadat een
portiergreep is vastgepakt, mogelijk langer.
■ Als er gedurende langere tijd niet met de auto wordt gereden
●Bewaar, om diefstal van de auto te voorkomen, de elektronische sleutel niet
binnen een afstand van 2 meter van de auto.
● Het Smart entry-systeem met startknop kan vooraf worden uitgeschakeld.
(→Blz. 700)
■ Voor een juiste bediening van het systeem
Zorg ervoor dat u de elektronische sleutel bij u hebt als u het systeem
bedient. Houd de elektronische sleutel niet te dicht bij de auto als u het sys-
teem van buitenaf bedient.
Afhankelijk van de positie en de conditie waarin de elektronische sleutel
wordt bewaard, wordt de sleutel mogelijk niet correct door het systeem gesig-
naleerd, waardoor het systeem wellicht ni et juist functioneert. (Het alarm kan
per ongeluk afgaan of de functie die voorkomt dat de portieren per ongeluk
worden vergrendeld, werkt wellicht niet.)
■ Als het Smart entry-systeem met startknop niet goed werkt
● Vergrendelen en ontgrendelen van de portieren: Gebruik de mechanische
sleutel. ( →Blz. 651)
● Starten van de motor: →Blz. 652
RAV4_OM_OM42A45E_(EE).book Page 157 Tuesday, October 20, 2015 11:26 AM

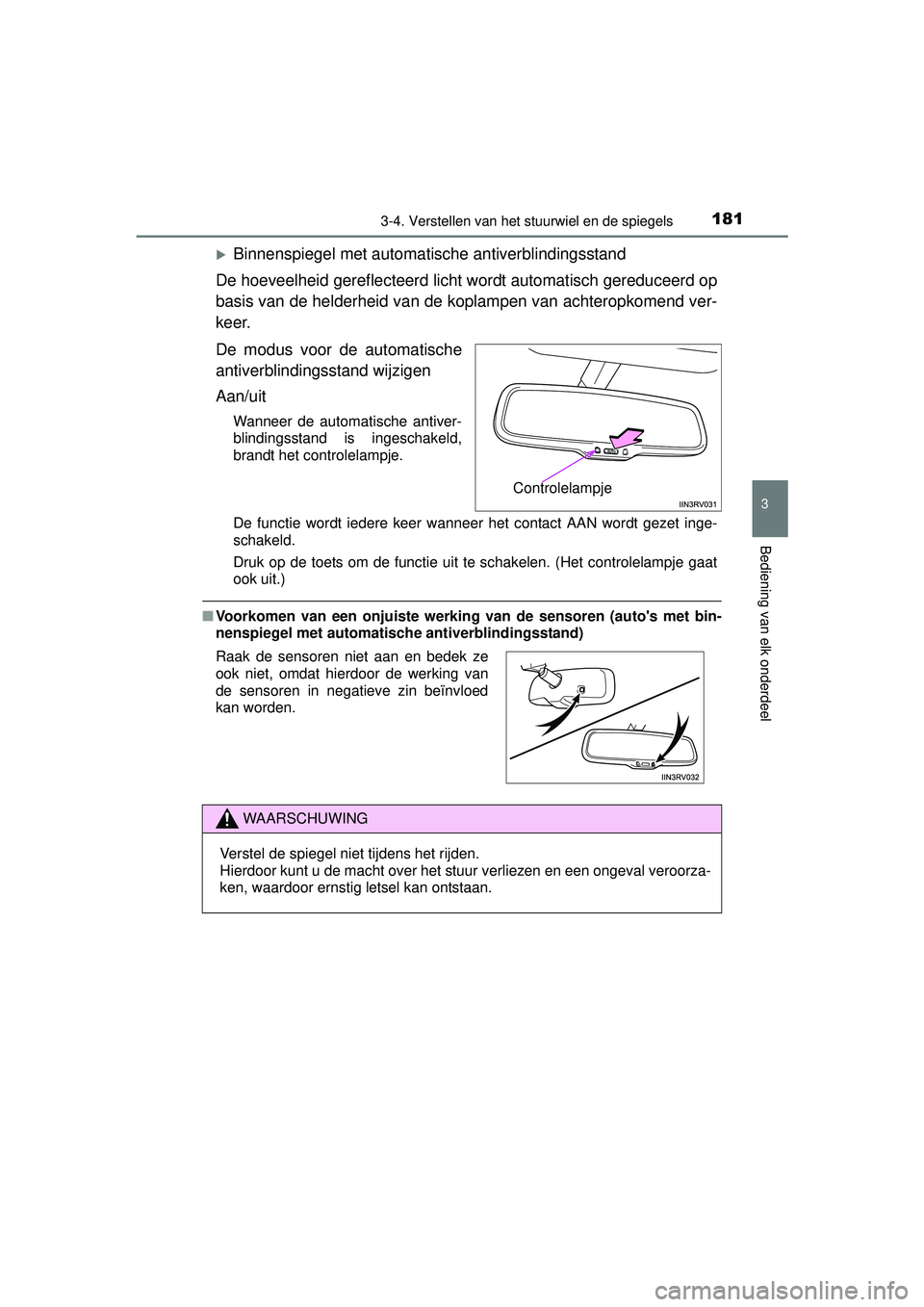

1813-4. Verstellen van het stuurwiel en de spiegels
3
Bediening van elk onderdeel
RAV4_OM_OM42A45E_(EE)
Binnenspiegel met automatische antiverblindingsstand
De hoeveelheid gereflecteerd licht wordt automatisch gereduceerd op
basis van de helderheid van de koplampen van achteropkomend ver-
keer.
De modus voor de automatische
antiverblindingsstand wijzigen
Aan/uit
Wanneer de automatische antiver-
blindingsstand is ingeschakeld,
brandt het controlelampje.
De functie wordt iedere keer wanneer het contact AAN wordt gezet inge-
schakeld.
Druk op de toets om de functie uit te schakelen. (Het controlelampje gaat
ook uit.)
■ Voorkomen van een onjuiste werking van de sensoren (auto's met bin-
nenspiegel met automatische antiverblindingsstand)
Controlelampje
Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
WAARSCHUWING
Verstel de spiegel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeval veroorza-
ken, waardoor ernstig letsel kan ontstaan.
RAV4_OM_OM42A45E_(EE).book Page 181 Tuesday, October 20, 2015 11:26 AM
