5407-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

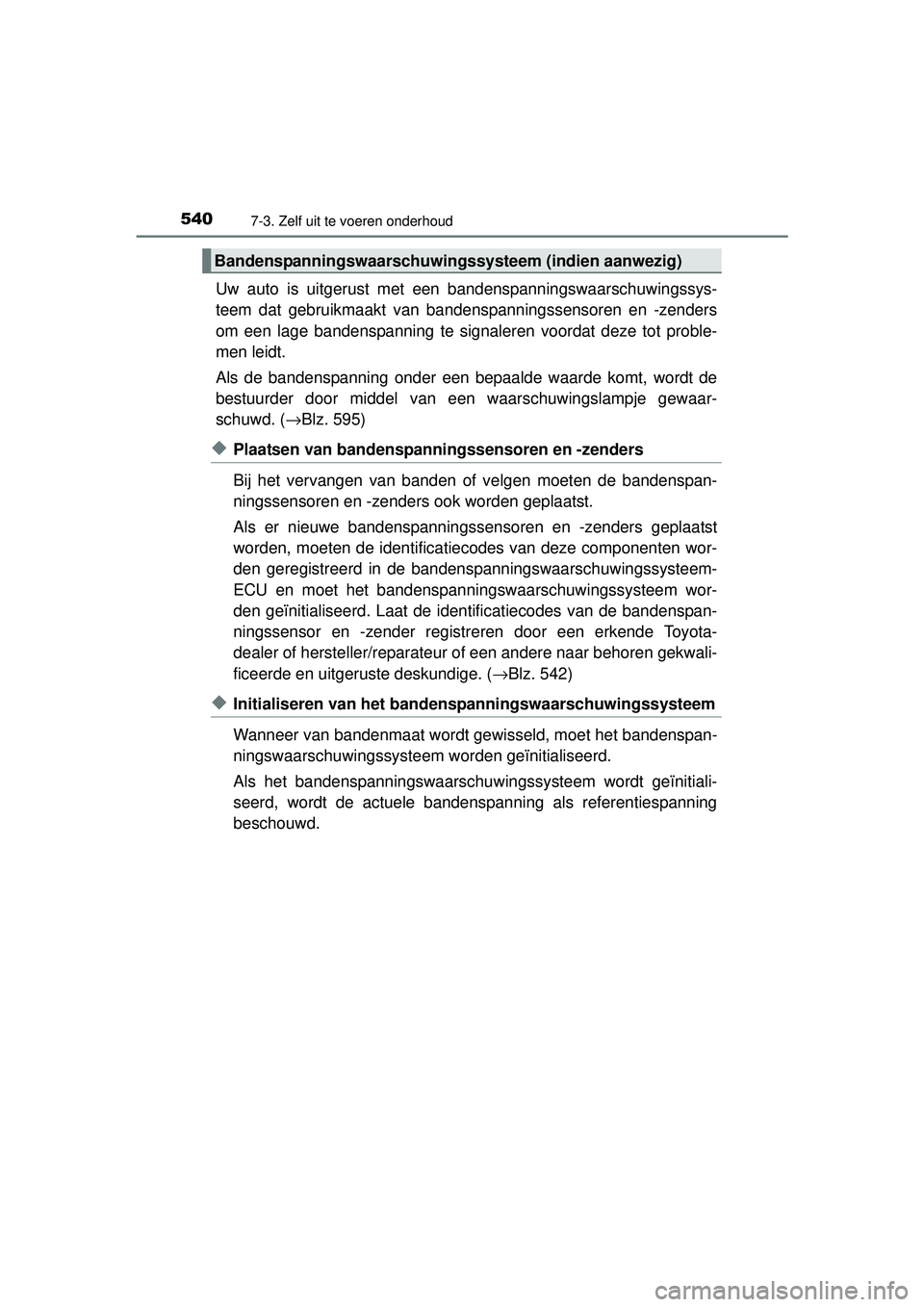

Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( →Blz. 595)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanning ssensoren en -zenders geplaatst
worden, moeten de identificati ecodes van deze componenten wor-
den geregistreerd in de bandens panningswaarschuwingssysteem-
ECU en moet het bandenspanni ngswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identificatiecodes van de bandenspan-
ningssensor en -zender registre ren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige. ( →Blz. 542)
◆Initialiseren van het bandens panningswaarschuwingssysteem
Wanneer van bandenmaat wordt ge wisseld, moet het bandenspan-
ningswaarschuwingssysteem worden geïnitialiseerd.
Als het bandenspanningswaarschu wingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssy steem (indien aanwezig)
RAV4_OM_OM42A45E_(EE).book Page 540 Tuesday, October 20, 2015 11:26 AM

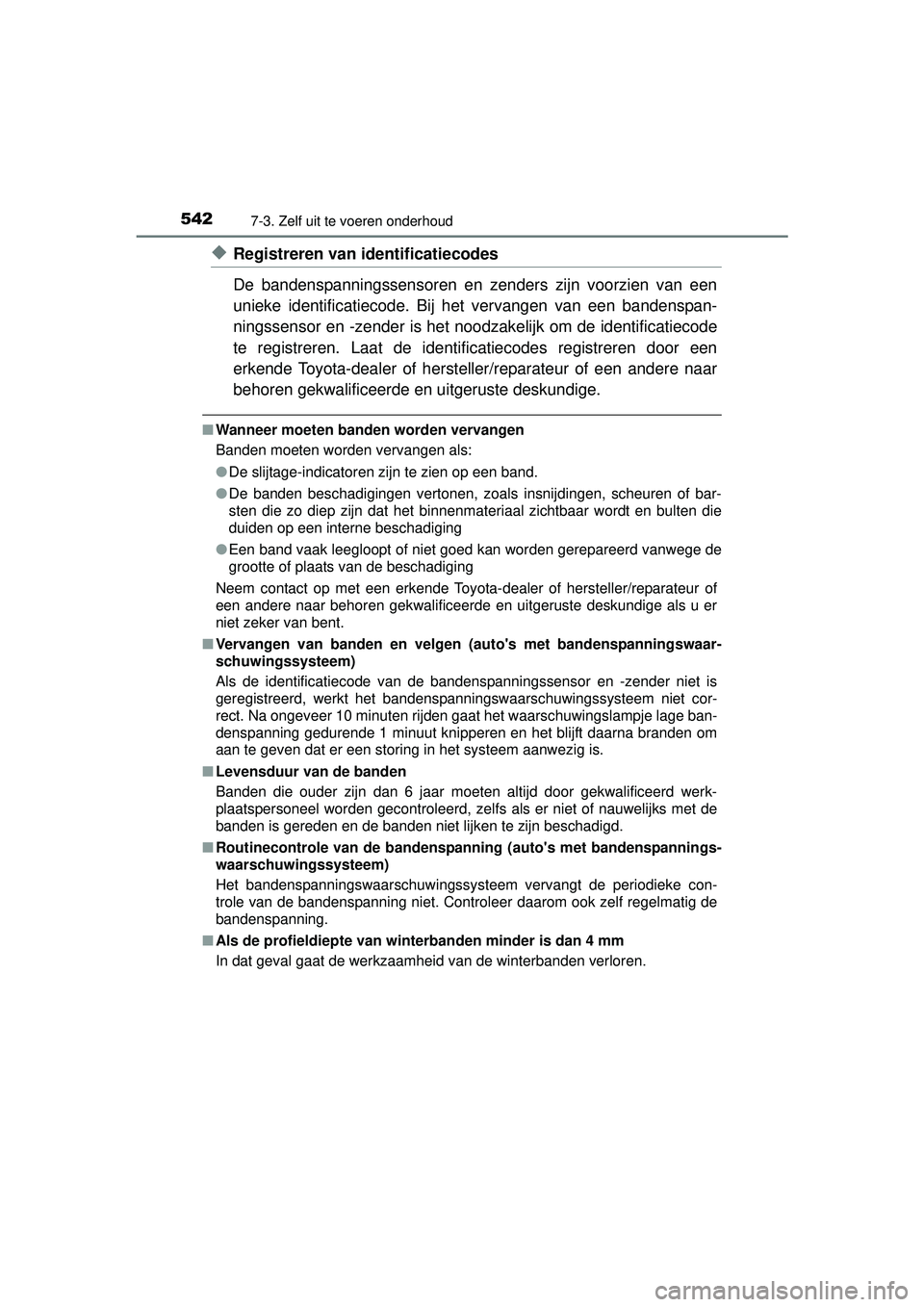

5427-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
◆Registreren van identificatiecodes
De bandenspanningssensoren en zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noodzakelijk om de identificatiecode
te registreren. Laat de identificatiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goe d kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■ Vervangen van banden en velgen (a uto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecode van de bandenspanningssensor en -zender niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem niet cor-
rect. Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna branden om
aan te geven dat er een storing in het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet lijken te zijn beschadigd.
■ Routinecontrole van de bandenspanning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf regelmatig de
bandenspanning.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
RAV4_OM_OM42A45E_(EE).book Page 542 Tuesday, October 20, 2015 11:26 AM

5447-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)■

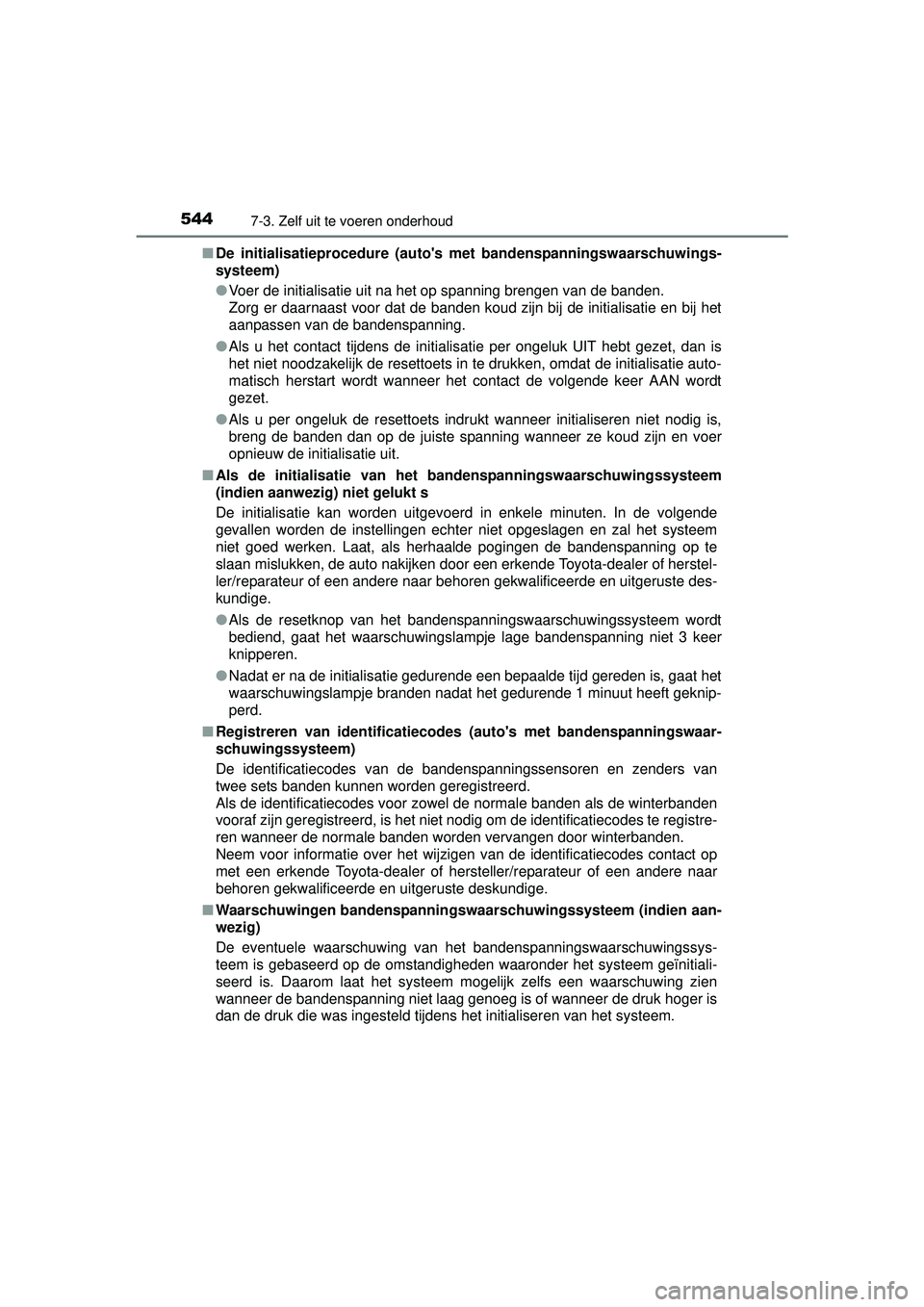

De initialisatieprocedure (auto's met bandenspanningswaarschuwings-
systeem)
● Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het
aanpassen van de bandenspanning.
● Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is
het niet noodzakelijk de resettoets in te drukken, omdat de initialisatie auto-
matisch herstart wordt wanneer het contact de volgende keer AAN wordt
gezet.
● Als u per ongeluk de resettoets indrukt wanneer initialiseren niet nodig is,
breng de banden dan op de juiste spanning wanneer ze koud zijn en voer
opnieuw de initialisatie uit.
■ Als de initialisatie van het bandenspanningswaarschuwingssysteem
(indien aanwezig) niet gelukt s
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal het systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspanning op te
slaan mislukken, de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Als de resetknop van het bandenspanningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
● Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
■ Registreren van identificatiecodes (auto's met bandenspanningswaar-
schuwingssysteem)
De identificatiecodes van de bandenspanningssensoren en zenders van
twee sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de winterbanden
vooraf zijn geregistreerd, is het niet nodig om de identificatiecodes te registre-
ren wanneer de normale banden worden vervangen door winterbanden.
Neem voor informatie over het wijzigen van de identificatiecodes contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Waarschuwingen bandenspanningswaarschuwingssysteem (indien aan-
wezig)
De eventuele waarschuwing van het bandenspanningswaarschuwingssys-
teem is gebaseerd op de omstandigheden waaronder het systeem geïnitiali-
seerd is. Daarom laat het systeem mogelijk zelfs een waarschuwing zien
wanneer de bandenspanning niet laag genoeg is of wanneer de druk hoger is
dan de druk die was ingesteld tijdens het initialiseren van het systeem.
RAV4_OM_OM42A45E_(EE).book Page 544 Tuesday, October 20, 2015 11:26 AM

5527-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

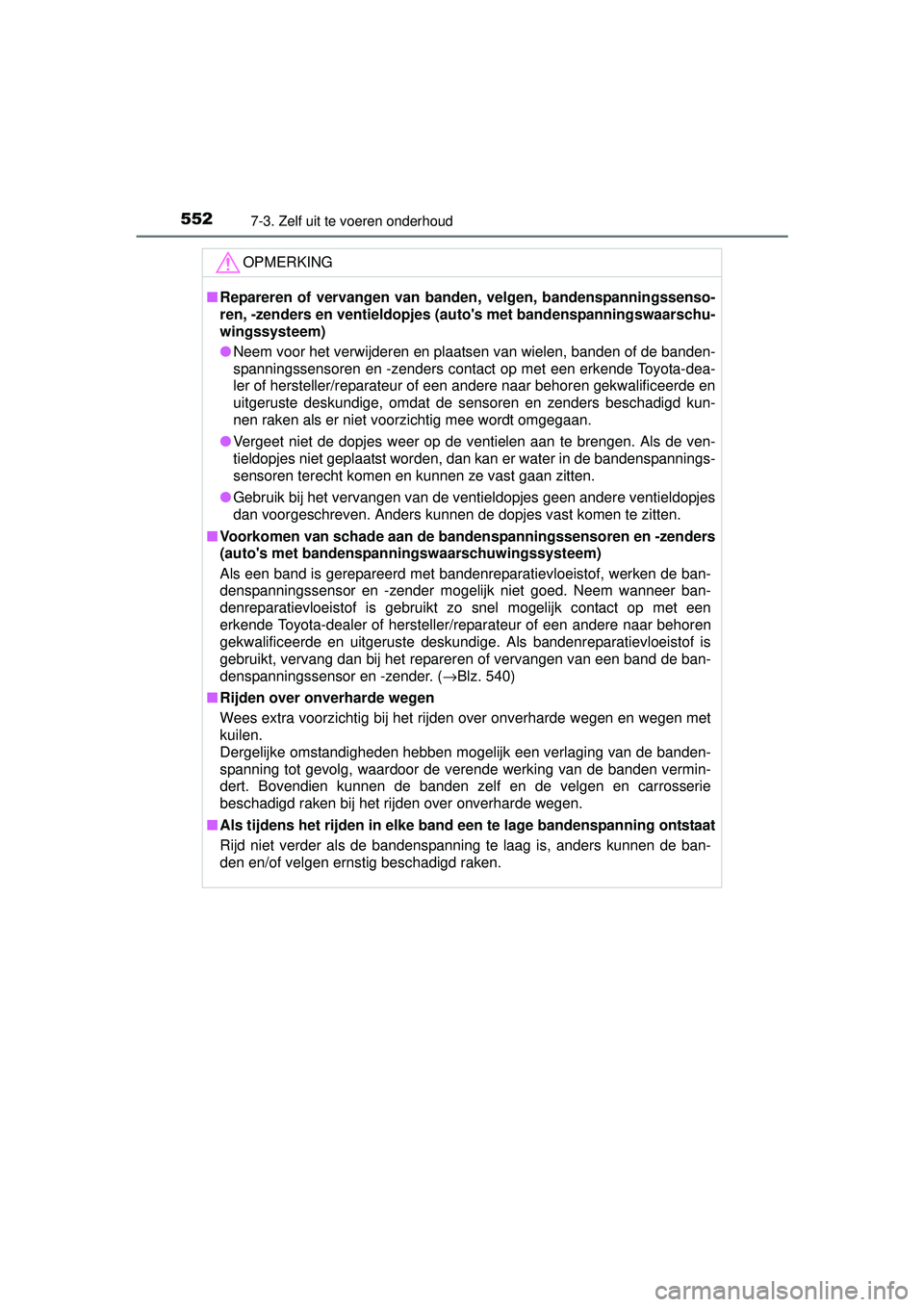

OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssenso-
ren, -zenders en ventieldopjes (a uto's met bandenspanningswaarschu-
wingssysteem)
● Neem voor het verwijderen en plaatsen van wielen, banden of de banden-
spanningssensoren en -zenders contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige, omdat de sensoren en zenders beschadigd kun-
nen raken als er niet voorzichtig mee wordt omgegaan.
● Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ven-
tieldopjes niet geplaatst worden, dan kan er water in de bandenspannings-
sensoren terecht komen en kunnen ze vast gaan zitten.
● Gebruik bij het vervangen van de ventieldopjes geen andere ventieldopjes
dan voorgeschreven. Anders kunnen de dopjes vast komen te zitten.
■ Voorkomen van schade aan de bandenspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werken de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Als bandenreparatievloeistof is
gebruikt, vervang dan bij het repareren of vervangen van een band de ban-
denspanningssensor en -zender. ( →Blz. 540)
■ Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosserie
beschadigd raken bij het rijden over onverharde wegen.
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de ban-
den en/of velgen ernstig beschadigd raken.
RAV4_OM_OM42A45E_(EE).book Page 552 Tuesday, October 20, 2015 11:26 AM

5567-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

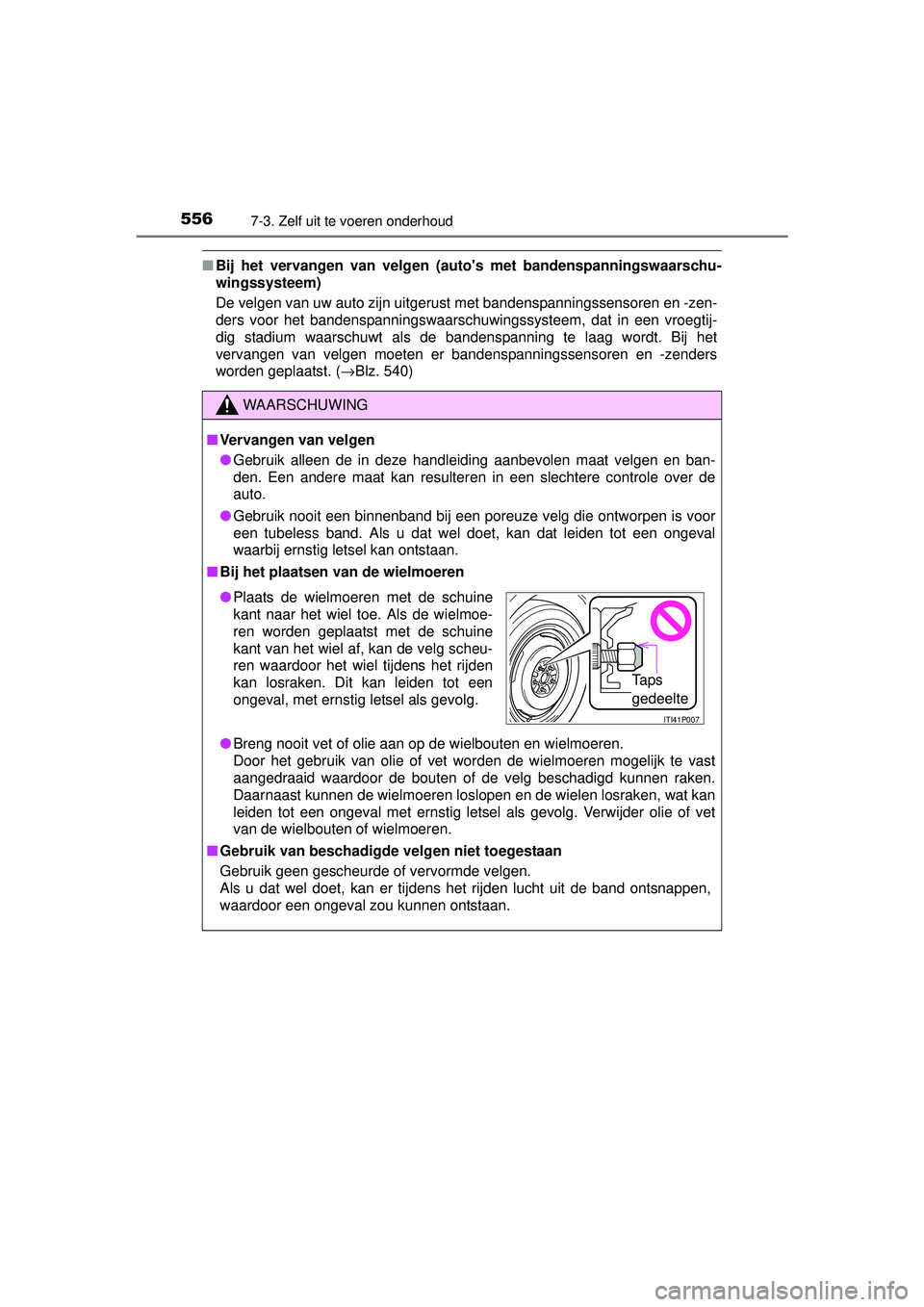

■Bij het vervangen van velgen (auto's met bandenspanningswaarschu-
wingssysteem)
De velgen van uw auto zijn uitgerust met bandenspanningssensoren en -zen-
ders voor het bandenspanningswaarschuwingssysteem, dat in een vroegtij-
dig stadium waarschuwt als de bandenspanning te laag wordt. Bij het
vervangen van velgen moeten er bandenspanningssensoren en -zenders
worden geplaatst. ( →Blz. 540)
WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle over de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Bij het plaatsen van de wielmoeren
● Breng nooit vet of olie aan op de wielbouten en wielmoeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
● Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.
ITI41P007
Ta p s
gedeelte
RAV4_OM_OM42A45E_(EE).book Page 556 Tuesday, October 20, 2015 11:26 AM

5577-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

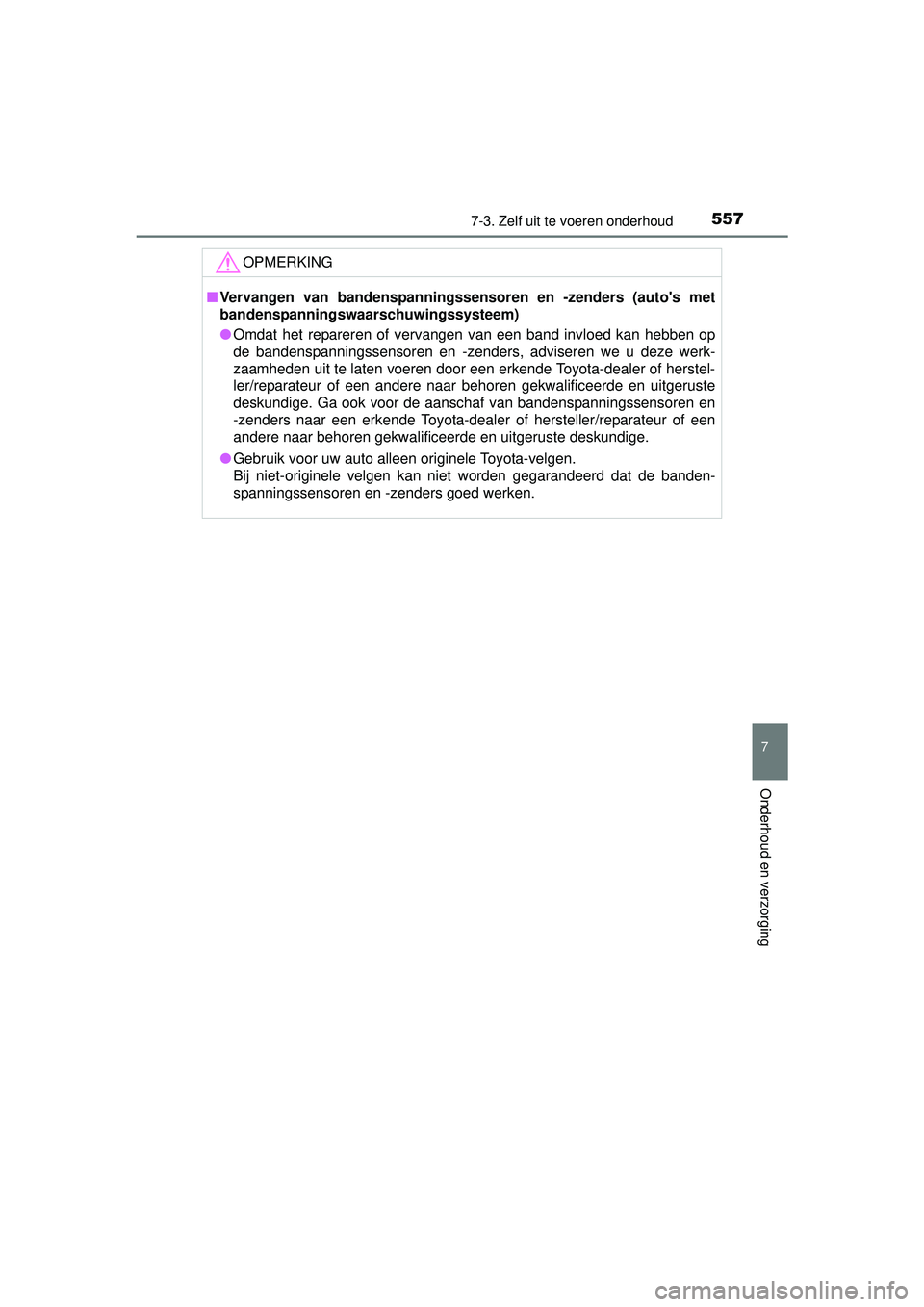

OPMERKING
■Vervangen van bandenspanningssensoren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
● Omdat het repareren of vervangen van een band invloed kan hebben op
de bandenspanningssensoren en -zenders, adviseren we u deze werk-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de banden-
spanningssensoren en -zenders goed werken.
RAV4_OM_OM42A45E_(EE).book Page 557 Tuesday, October 20, 2015 11:26 AM

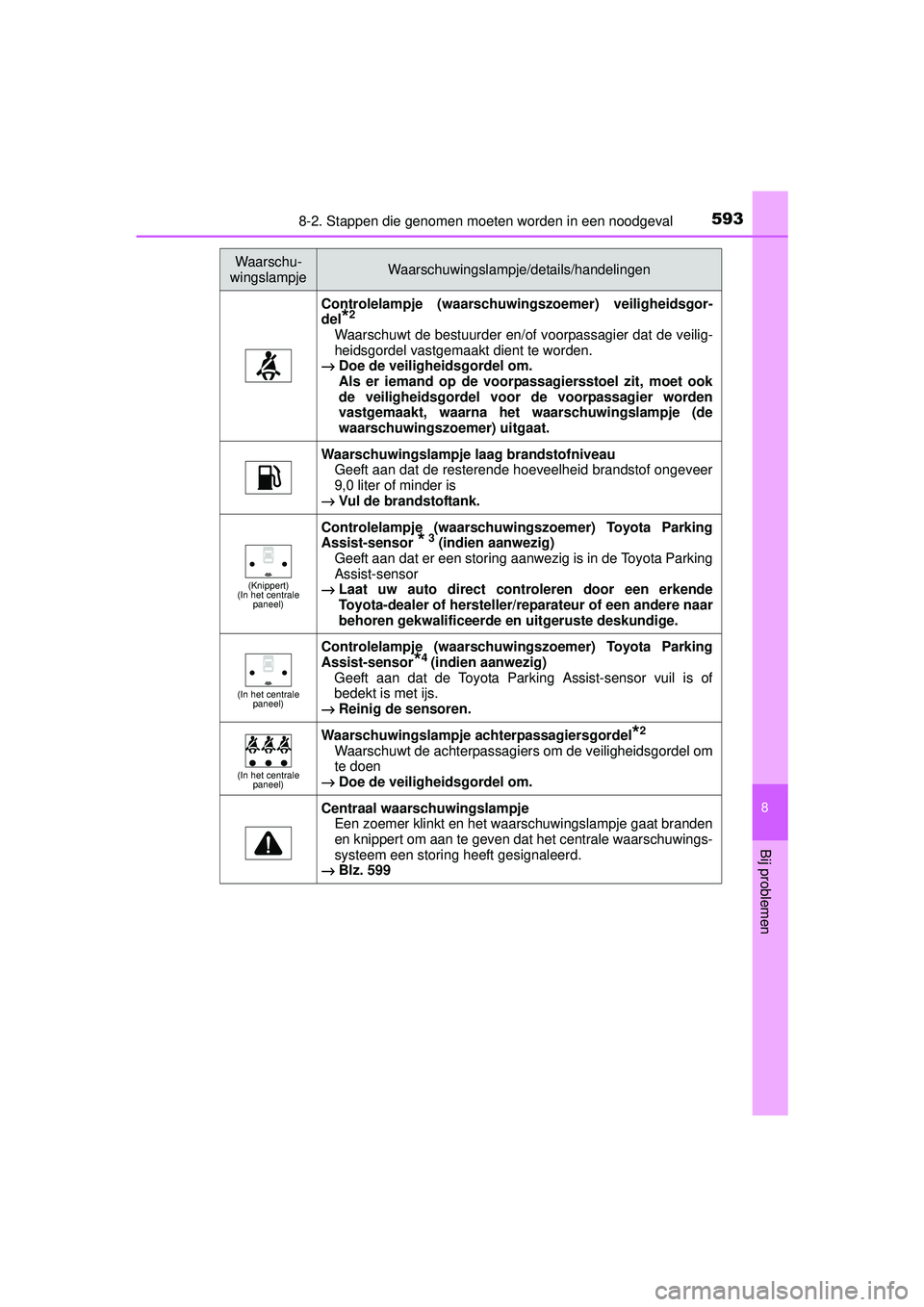

5938-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
Controlelampje (waarschuwingszoemer) veiligheidsgor-
del*2
Waarschuwt de bestuurder en/of voorpassagier dat de veilig-
heidsgordel vastgemaakt dient te worden.
→ Doe de veiligheidsgordel om.
Als er iemand op de voorpassagiersstoel zit, moet ook
de veiligheidsgordel voor de voorpassagier worden
vastgemaakt, waarna het waarschuwingslampje (de
waarschuwingszoemer) uitgaat.
Waarschuwingslampje laag brandstofniveau
Geeft aan dat de resterende hoeveelheid brandstof ongeveer
9,0 liter of minder is
→ Vul de brandstoftank.
(Knippert)
(In het centrale paneel)
Controlelampje (waarschuwin gszoemer) Toyota Parking
Assist-sensor * 3 (indien aanwezig)
Geeft aan dat er een storing aanwezig is in de Toyota Parking
Assist-sensor
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(In het centrale
paneel)
Controlelampje (waarschuwin gszoemer) Toyota Parking
Assist-sensor
*4 (indien aanwezig)
Geeft aan dat de Toyota Parking Assist-sensor vuil is of
bedekt is met ijs.
→ Reinig de sensoren.
(In het centrale
paneel)
Waarschuwingslampje achterpassagiersgordel*2
Waarschuwt de achterpassagiers om de veiligheidsgordel om
te doen
→ Doe de veiligheidsgordel om.
Centraal waarschuwingslampje
Een zoemer klinkt en het wa arschuwingslampje gaat branden
en knippert om aan te geven dat het centrale waarschuwings-
systeem een storing heeft gesignaleerd.
→ Blz. 599
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
RAV4_OM_OM42A45E_(EE).book Page 593 Tuesday, October 20, 2015 11:26 AM

5948-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
(Knippert)

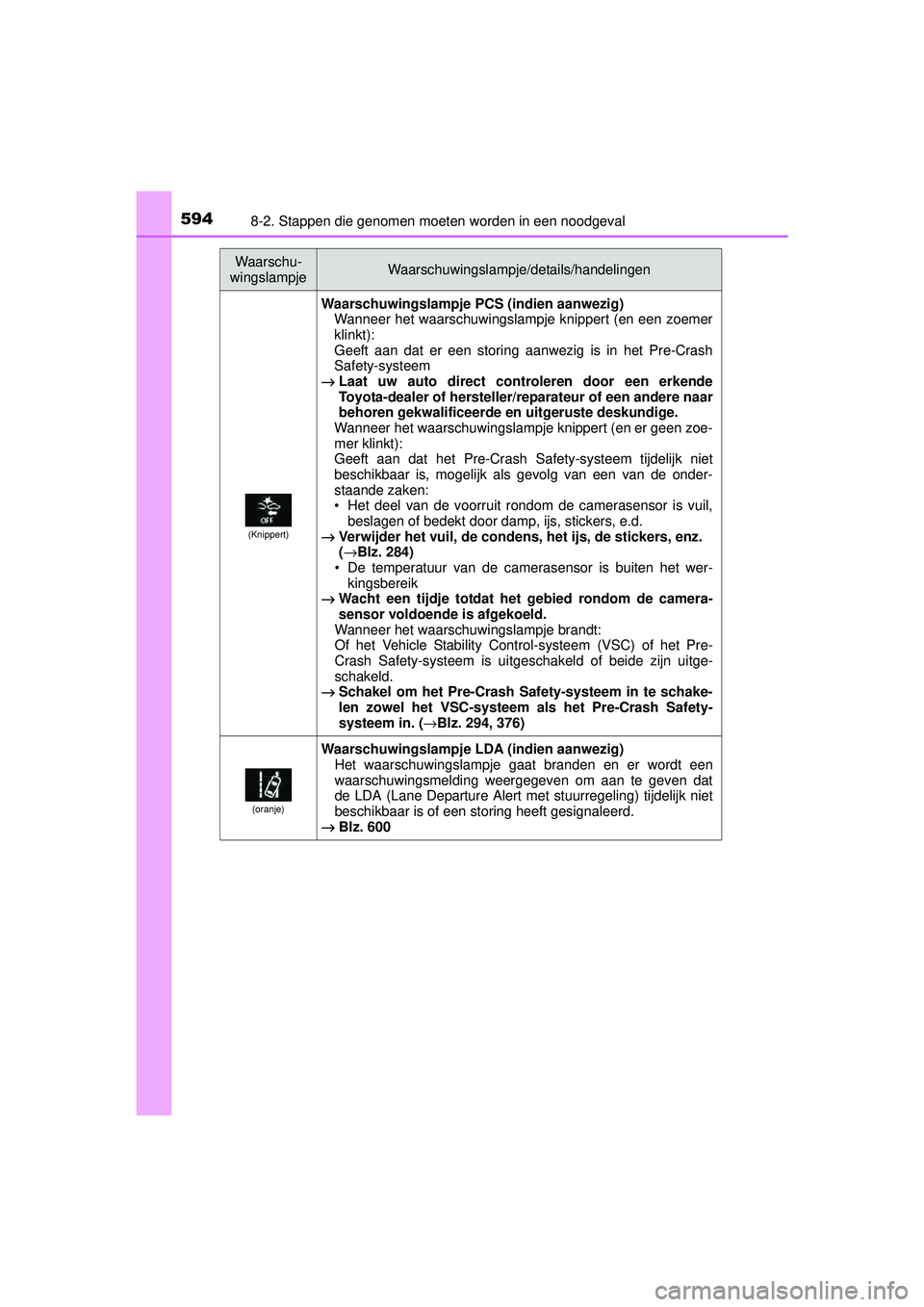

Waarschuwingslampje PCS (indien aanwezig)
Wanneer het waarschuwingslampje knippert (en een zoemer
klinkt):
Geeft aan dat er een storing aanwezig is in het Pre-Crash
Safety-systeem
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer het waarschuwingslampje knippert (en er geen zoe-
mer klinkt):
Geeft aan dat het Pre-Crash Safety-systeem tijdelijk niet
beschikbaar is, mogelijk als gevolg van een van de onder-
staande zaken:
• Het deel van de voorruit rondom de camerasensor is vuil, beslagen of bedekt door damp, ijs, stickers, e.d.
→ Verwijder het vuil, de condens, het ijs, de stickers, enz.
(→Blz. 284)
• De temperatuur van de came rasensor is buiten het wer-
kingsbereik
→ Wacht een tijdje totdat het gebied rondom de camera-
sensor voldoende is afgekoeld.
Wanneer het waarschuwingslampje brandt:
Of het Vehicle Stability Cont rol-systeem (VSC) of het Pre-
Crash Safety-systeem is uitge schakeld of beide zijn uitge-
schakeld.
→ Schakel om het Pre-Crash Safety-systeem in te schake-
len zowel het VSC-systeem als het Pre-Crash Safety-
systeem in. ( →Blz. 294, 376)
(oranje)
Waarschuwingslampje LDA (indien aanwezig)
Het waarschuwingslampje gaat branden en er wordt een
waarschuwingsmelding weergegeven om aan te geven dat
de LDA (Lane Departure Alert met stuurregeling) tijdelijk niet
beschikbaar is of een storing heeft gesignaleerd.
→ Blz. 600
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
RAV4_OM_OM42A45E_(EE).book Page 594 Tuesday, October 20, 2015 11:26 AM

5958-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
*1: Waarschuwingszoemer geactiveerde parkeerrem:De zoemer klinkt als de auto met een snelheid van ongeveer 5 km/h of
meer rijdt.
*2: Waarschuwingszoemer veiligheidsgor del bestuurder en voorpassagier:
De waarschuwingszoemer voor de veiligheidsgordels herinnert de
bestuurder en de passagier eraan de veiligheidsgordel om te doen. De
zoemer klinkt gedurende 30 seconden intermitterend vanaf een rijsnelheid\
van 20 km/h. Als de veiligheidsgordel daarna nog niet is vastgemaakt, laat
de zoemer gedurende 90 seconden een ander geluid horen.
*3: De controlelampjes van de hoek en het midden knipperen nadat eerst het controlelampje voor een storing van de sensor knippert en het controle-
lampje auto uit gaat, terwijl de zoemer gedurende ongeveer 7 seconden
klinkt.
*4: De controlelampjes van de hoek en het midden gaan branden en blijvenaan nadat het controlelampje voor een storing van de sensor is gaan bran-
den en het controlelampje auto uitgaat, terwijl de zoemer gedurende onge-
veer 7 seconden klinkt.
■ Detectiesensor voorpassagier, controlelampje veiligheidsgordel en
waarschuwingszoemer
Als er bagage wordt geplaatst op de passagiersstoel kan de detectiesensor
het controlelampje laten knipperen en de waarschuwingszoemer laten klin-
ken, ook al zit er niemand op de passagiersstoel.
Waarschuwingslampje lage bandenspanning (indien aan-
wezig)
Als het lampje gaat branden:
Lage bandenspanning, bijvoorbeeld door
• Natuurlijke oorzaken ( →Blz. 596)
• Lekke band (→ Blz. 619, 633)
→ Breng de banden op de juiste spanning.
Na een paar minuten dooft het lampje. Laat het systeem
nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige indien het lampje niet dooft
nadat de banden op spanning zijn gebracht.
Als het lampje gaat branden nadat het gedurende 1 minuut
geknipperd heeft:
Storing in het bandenspanni ngswaarschuwingssysteem
→ Laat het systeem controleren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
RAV4_OM_OM42A45E_(EE).book Page 595 Tuesday, October 20, 2015 11:26 AM

5968-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)■

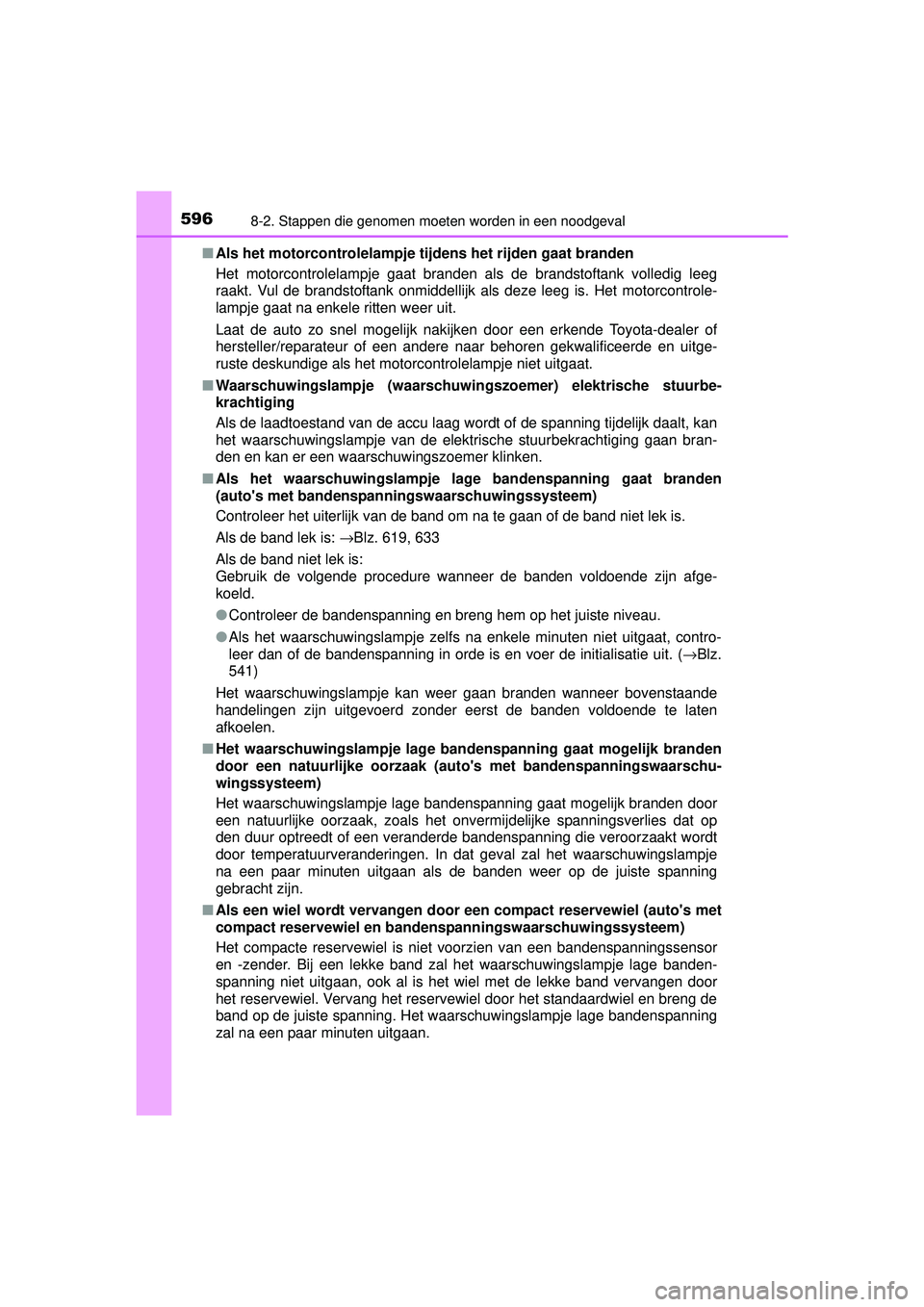

Als het motorcontrolelampje tijd ens het rijden gaat branden
Het motorcontrolelampje gaat branden als de brandstoftank volledig leeg
raakt. Vul de brandstoftank onmiddellijk als deze leeg is. Het motorcontrole-
lampje gaat na enkele ritten weer uit.
Laat de auto zo snel mogelijk nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige als het motorcontrolelampje niet uitgaat.
■ Waarschuwingslampje (waarschuwin gszoemer) elektrische stuurbe-
krachtiging
Als de laadtoestand van de accu laag wordt of de spanning tijdelijk daalt, kan
het waarschuwingslampje van de elektrische stuurbekrachtiging gaan bran-
den en kan er een waarschuwingszoemer klinken.
■ Als het waarschuwingslampje lage bandenspanning gaat branden
(auto's met bandenspanningswaarschuwingssysteem)
Controleer het uiterlijk van de band om na te gaan of de band niet lek is.
Als de band lek is: →Blz. 619, 633
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
● Als het waarschuwingslampje zelfs na enkele minuten niet uitgaat, contro-
leer dan of de bandenspanning in orde is en voer de initialisatie uit. ( →Blz.
541)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaande
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
■ Het waarschuwingslampje lage band enspanning gaat mogelijk branden
door een natuurlijke oorzaak (auto's met bandenspanningswaarschu-
wingssysteem)
Het waarschuwingslampje lage bandenspanning gaat mogelijk branden door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsverlies dat op
den duur optreedt of een veranderde bandenspanning die veroorzaakt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwingslampje
na een paar minuten uitgaan als de banden weer op de juiste spanning
gebracht zijn.
■ Als een wiel wordt vervangen door een compact reservewiel (auto's met
compact reservewiel en banden spanningswaarschuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender. Bij een lekke band zal het waarschuwingslampje lage banden-
spanning niet uitgaan, ook al is het wiel met de lekke band vervangen door\
het reservewiel. Vervang het reservewiel door het standaardwiel en breng de
band op de juiste spanning. Het waarschuwingslampje lage bandenspanning
zal na een paar minuten uitgaan.
RAV4_OM_OM42A45E_(EE).book Page 596 Tuesday, October 20, 2015 11:26 AM
