engine TOYOTA RAV4 2022 Instructieboekje (in Dutch)

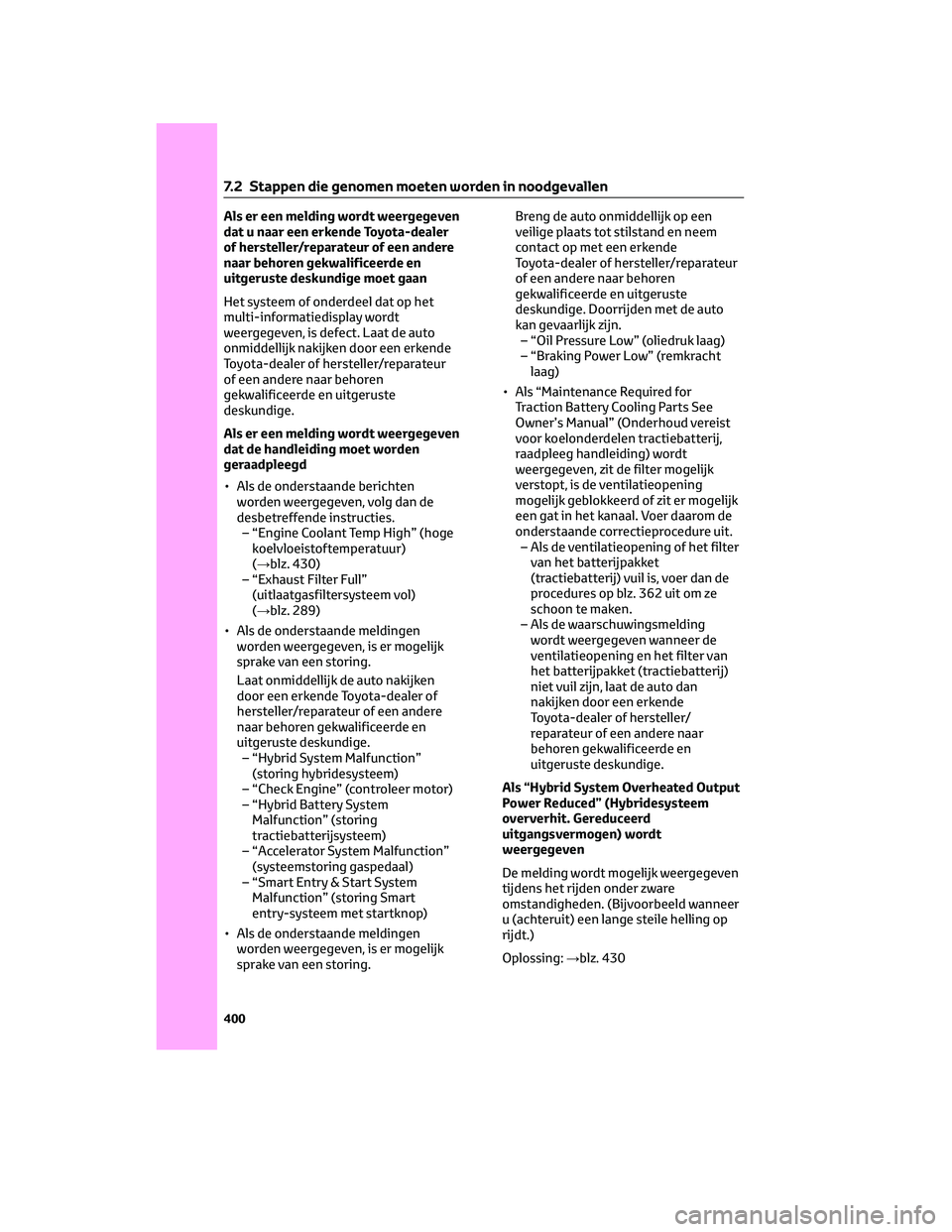

Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige moet gaan
Het systeem of onderdeel dat op het
multi-informatiedisplay wordt
weergegeven, is defect. Laat de auto
onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
• Als de onderstaande berichten
worden weergegeven, volg dan de
desbetreffende instructies.
– “Engine Coolant Temp High” (hoge
koelvloeistoftemperatuur)
(→blz. 430)
– “Exhaust Filter Full”
(uitlaatgasfiltersysteem vol)
(→blz. 289)
• Als de onderstaande meldingen
worden weergegeven, is er mogelijk
sprake van een storing.
Laat onmiddellijk de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
– “Hybrid System Malfunction”
(storing hybridesysteem)
– “Check Engine” (controleer motor)
– “Hybrid Battery System
Malfunction” (storing
tractiebatterijsysteem)
– “Accelerator System Malfunction”
(systeemstoring gaspedaal)
– “Smart Entry & Start System
Malfunction” (storing Smart
entry-systeem met startknop)
• Als de onderstaande meldingen
worden weergegeven, is er mogelijk
sprake van een storing.Breng de auto onmiddellijk op een
veilige plaats tot stilstand en neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto
kan gevaarlijk zijn.
– “Oil Pressure Low” (oliedruk laag)
– “Braking Power Low” (remkracht
laag)
• Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (Onderhoud vereist
voor koelonderdelen tractiebatterij,
raadpleeg handleiding) wordt
weergegeven, zit de filter mogelijk
verstopt, is de ventilatieopening
mogelijk geblokkeerd of zit er mogelijk
een gat in het kanaal. Voer daarom de
onderstaande correctieprocedure uit.
– Als de ventilatieopening of het filter
van het batterijpakket
(tractiebatterij) vuil is, voer dan de
procedures op blz. 362 uit om ze
schoon te maken.
– Als de waarschuwingsmelding
wordt weergegeven wanneer de
ventilatieopening en het filter van
het batterijpakket (tractiebatterij)
niet vuil zijn, laat de auto dan
nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
Als “Hybrid System Overheated Output
Power Reduced” (Hybridesysteem
oververhit. Gereduceerd
uitgangsvermogen) wordt
weergegeven
De melding wordt mogelijk weergegeven
tijdens het rijden onder zware
omstandigheden. (Bijvoorbeeld wanneer
u (achteruit) een lange steile helling op
rijdt.)
Oplossing:→blz. 430
7.2 Stappen die genomen moeten worden in noodgevallen
400

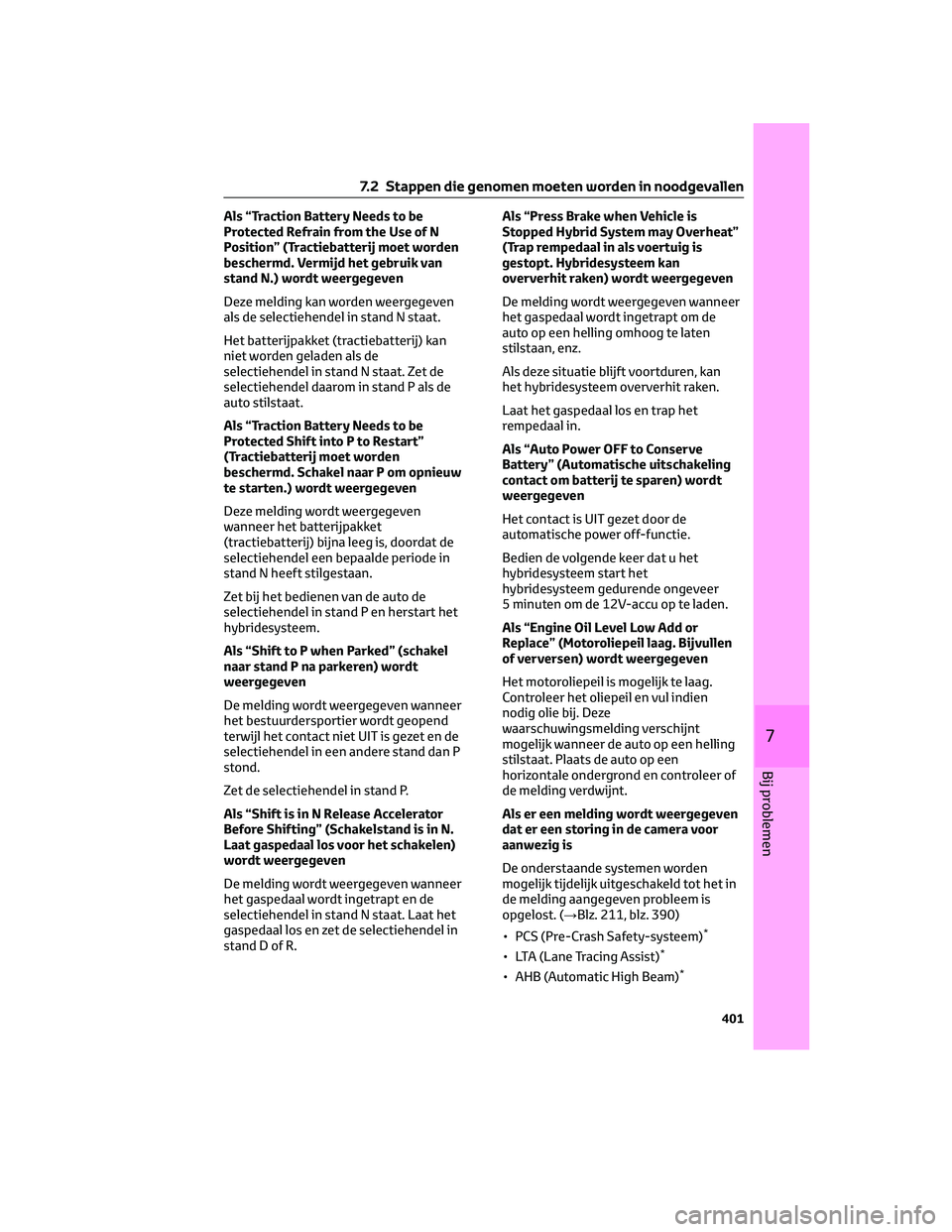

Als “Traction Battery Needs to be
Protected Refrain from the Use of N
Position” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N.) wordt weergegeven
Deze melding kan worden weergegeven
als de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan
niet worden geladen als de
selectiehendel in stand N staat. Zet de
selectiehendel daarom in stand P als de
auto stilstaat.
Als “Traction Battery Needs to be
Protected Shift into P to Restart”
(Tractiebatterij moet worden
beschermd. Schakel naar P om opnieuw
te starten.) wordt weergegeven
Deze melding wordt weergegeven
wanneer het batterijpakket
(tractiebatterij) bijna leeg is, doordat de
selectiehendel een bepaalde periode in
stand N heeft stilgestaan.
Zet bij het bedienen van de auto de
selectiehendel in stand P en herstart het
hybridesysteem.
Als “Shift to P when Parked” (schakel
naar stand P na parkeren) wordt
weergegeven
De melding wordt weergegeven wanneer
het bestuurdersportier wordt geopend
terwijl het contact niet UIT is gezet en de
selectiehendel in een andere stand dan P
stond.
Zet de selectiehendel in stand P.
Als “Shift is in N Release Accelerator
Before Shifting” (Schakelstand is in N.
Laat gaspedaal los voor het schakelen)
wordt weergegeven
De melding wordt weergegeven wanneer
het gaspedaal wordt ingetrapt en de
selectiehendel in stand N staat. Laat het
gaspedaal los en zet de selectiehendel in
stand D of R.Als “Press Brake when Vehicle is
Stopped Hybrid System may Overheat”
(Trap rempedaal in als voertuig is
gestopt. Hybridesysteem kan
oververhit raken) wordt weergegeven
De melding wordt weergegeven wanneer
het gaspedaal wordt ingetrapt om de
auto op een helling omhoog te laten
stilstaan, enz.
Als deze situatie blijft voortduren, kan
het hybridesysteem oververhit raken.
Laat het gaspedaal los en trap het
rempedaal in.
Als “Auto Power OFF to Conserve
Battery” (Automatische uitschakeling
contact om batterij te sparen) wordt
weergegeven
Het contact is UIT gezet door de
automatische power off-functie.
Bedien de volgende keer dat u het
hybridesysteem start het
hybridesysteem gedurende ongeveer
5 minuten om de 12V-accu op te laden.
Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is mogelijk te laag.
Controleer het oliepeil en vul indien
nodig olie bij. Deze
waarschuwingsmelding verschijnt
mogelijk wanneer de auto op een helling
stilstaat. Plaats de auto op een
horizontale ondergrond en controleer of
de melding verdwijnt.
Als er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is
De onderstaande systemen worden
mogelijk tijdelijk uitgeschakeld tot het in
de melding aangegeven probleem is
opgelost. (→Blz. 211, blz. 390)
• PCS (Pre-Crash Safety-systeem)
*
• LTA (Lane Tracing Assist)*
• AHB (Automatic High Beam)*
7.2 Stappen die genomen moeten worden in noodgevallen
401
7
Bij problemen

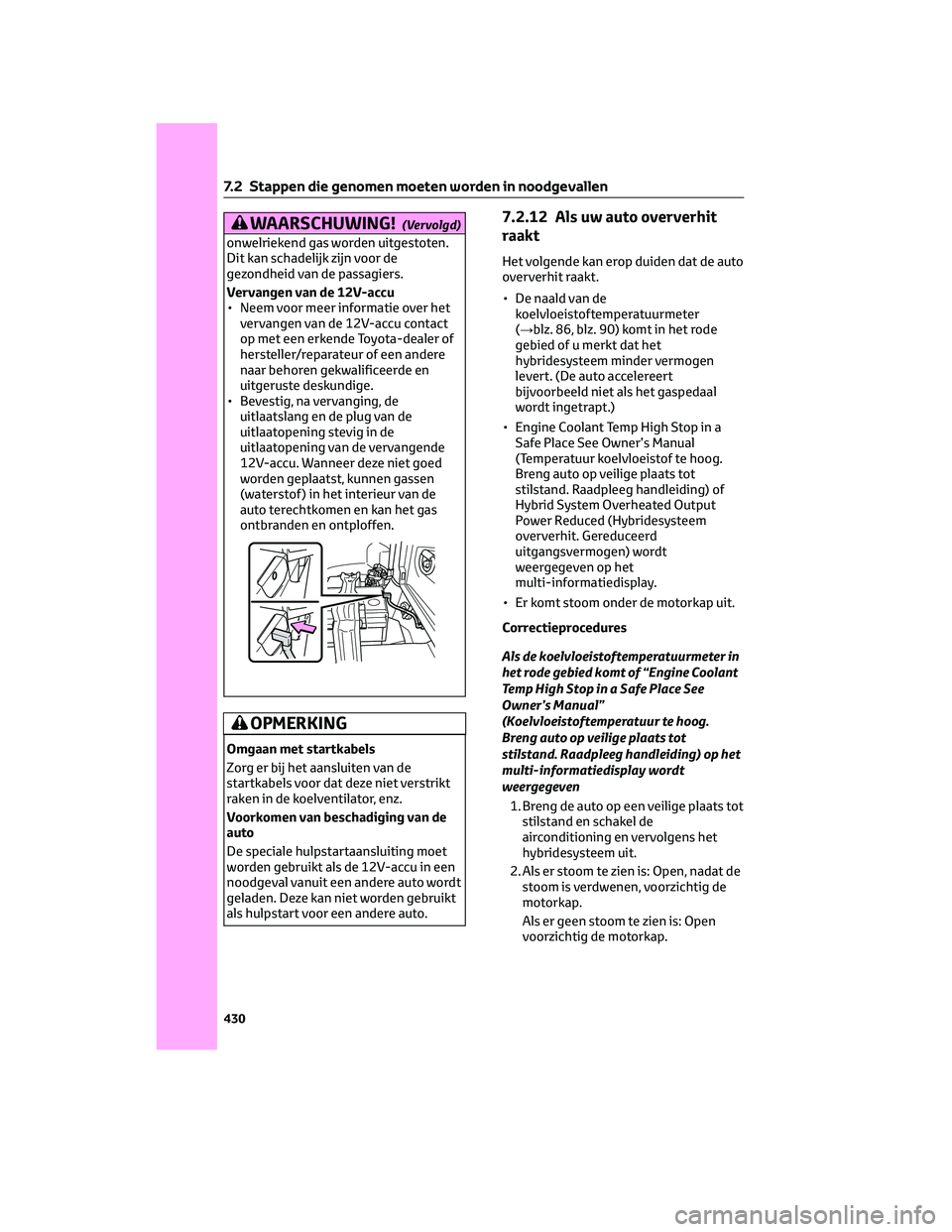

WAARSCHUWING!(Vervolgd)
onwelriekend gas worden uitgestoten.
Dit kan schadelijk zijn voor de
gezondheid van de passagiers.
Vervangen van de 12V-accu
• Neem voor meer informatie over het
vervangen van de 12V-accu contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Bevestig, na vervanging, de
uitlaatslang en de plug van de
uitlaatopening stevig in de
uitlaatopening van de vervangende
12V-accu. Wanneer deze niet goed
worden geplaatst, kunnen gassen
(waterstof ) in het interieur van de
auto terechtkomen en kan het gas
ontbranden en ontploffen.
OPMERKING
Omgaan met startkabels
Zorg er bij het aansluiten van de
startkabels voor dat deze niet verstrikt
raken in de koelventilator, enz.
Voorkomen van beschadiging van de
auto
De speciale hulpstartaansluiting moet
worden gebruikt als de 12V-accu in een
noodgeval vanuit een andere auto wordt
geladen. Deze kan niet worden gebruikt
als hulpstart voor een andere auto.
7.2.12 Als uw auto oververhit
raakt
Het volgende kan erop duiden dat de auto
oververhit raakt.
• De naald van de
koelvloeistoftemperatuurmeter
(→blz. 86, blz. 90) komt in het rode
gebied of u merkt dat het
hybridesysteem minder vermogen
levert. (De auto accelereert
bijvoorbeeld niet als het gaspedaal
wordt ingetrapt.)
• Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual
(Temperatuur koelvloeistof te hoog.
Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding) of
Hybrid System Overheated Output
Power Reduced (Hybridesysteem
oververhit. Gereduceerd
uitgangsvermogen) wordt
weergegeven op het
multi-informatiedisplay.
• Er komt stoom onder de motorkap uit.
Correctieprocedures
Als de koelvloeistoftemperatuurmeter in
het rode gebied komt of “Engine Coolant
Temp High Stop in a Safe Place See
Owner’s Manual”
(Koelvloeistoftemperatuur te hoog.
Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding) op het
multi-informatiedisplay wordt
weergegeven
1. Breng de auto op een veilige plaats tot
stilstand en schakel de
airconditioning en vervolgens het
hybridesysteem uit.
2. Als er stoom te zien is: Open, nadat de
stoom is verdwenen, voorzichtig de
motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap.
7.2 Stappen die genomen moeten worden in noodgevallen
430

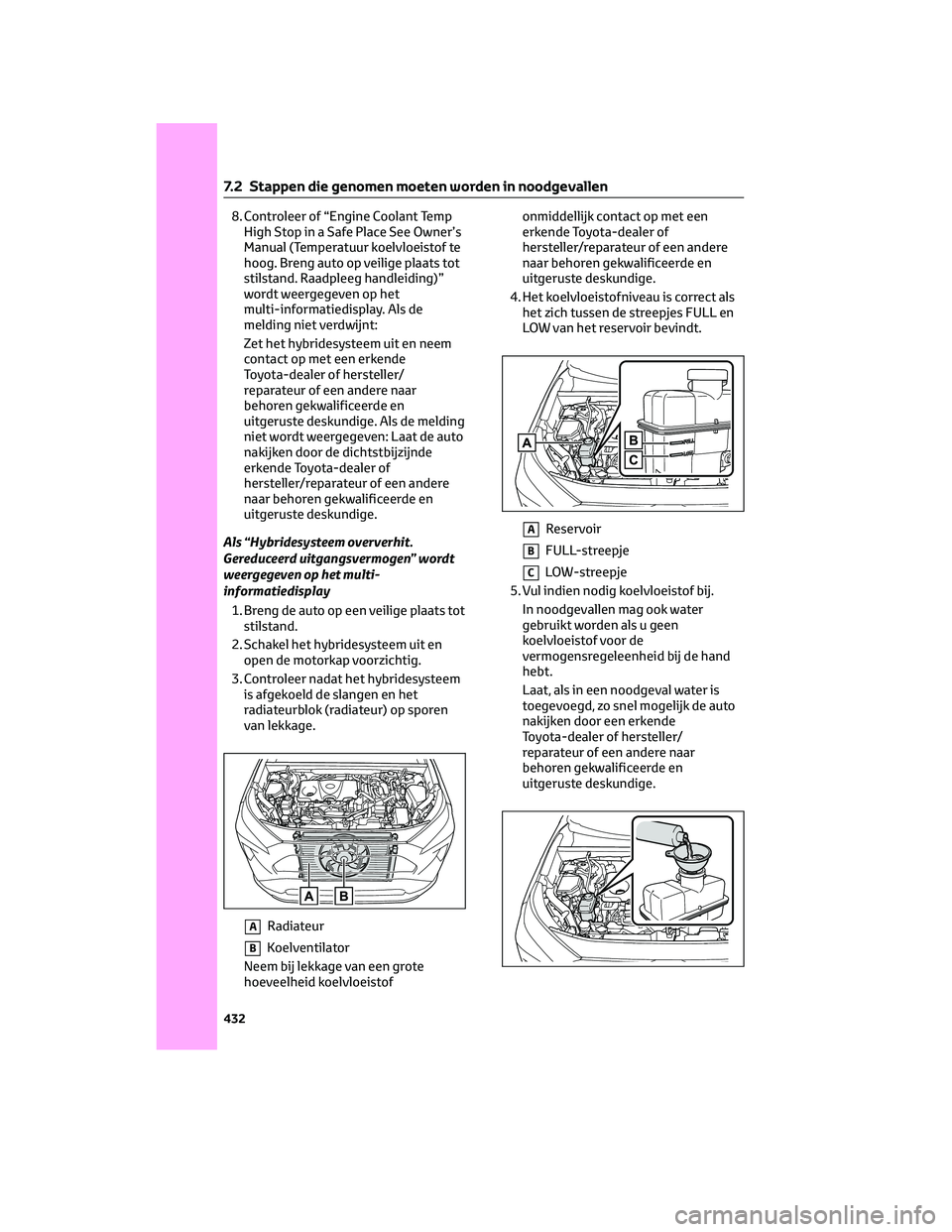

8. Controleer of “Engine Coolant Temp
High Stop in a Safe Place See Owner’s
Manual (Temperatuur koelvloeistof te
hoog. Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding)”
wordt weergegeven op het
multi-informatiedisplay. Als de
melding niet verdwijnt:
Zet het hybridesysteem uit en neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige. Als de melding
niet wordt weergegeven: Laat de auto
nakijken door de dichtstbijzijnde
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als “Hybridesysteem oververhit.
Gereduceerd uitgangsvermogen” wordt
weergegeven op het multi-
informatiedisplay
1. Breng de auto op een veilige plaats tot
stilstand.
2. Schakel het hybridesysteem uit en
open de motorkap voorzichtig.
3. Controleer nadat het hybridesysteem
is afgekoeld de slangen en het
radiateurblok (radiateur) op sporen
van lekkage.
ARadiateur
BKoelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistofonmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
4. Het koelvloeistofniveau is correct als
het zich tussen de streepjes FULL en
LOW van het reservoir bevindt.
AReservoir
BFULL-streepje
CLOW-streepje
5. Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water
gebruikt worden als u geen
koelvloeistof voor de
vermogensregeleenheid bij de hand
hebt.
Laat, als in een noodgeval water is
toegevoegd, zo snel mogelijk de auto
nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
7.2 Stappen die genomen moeten worden in noodgevallen
