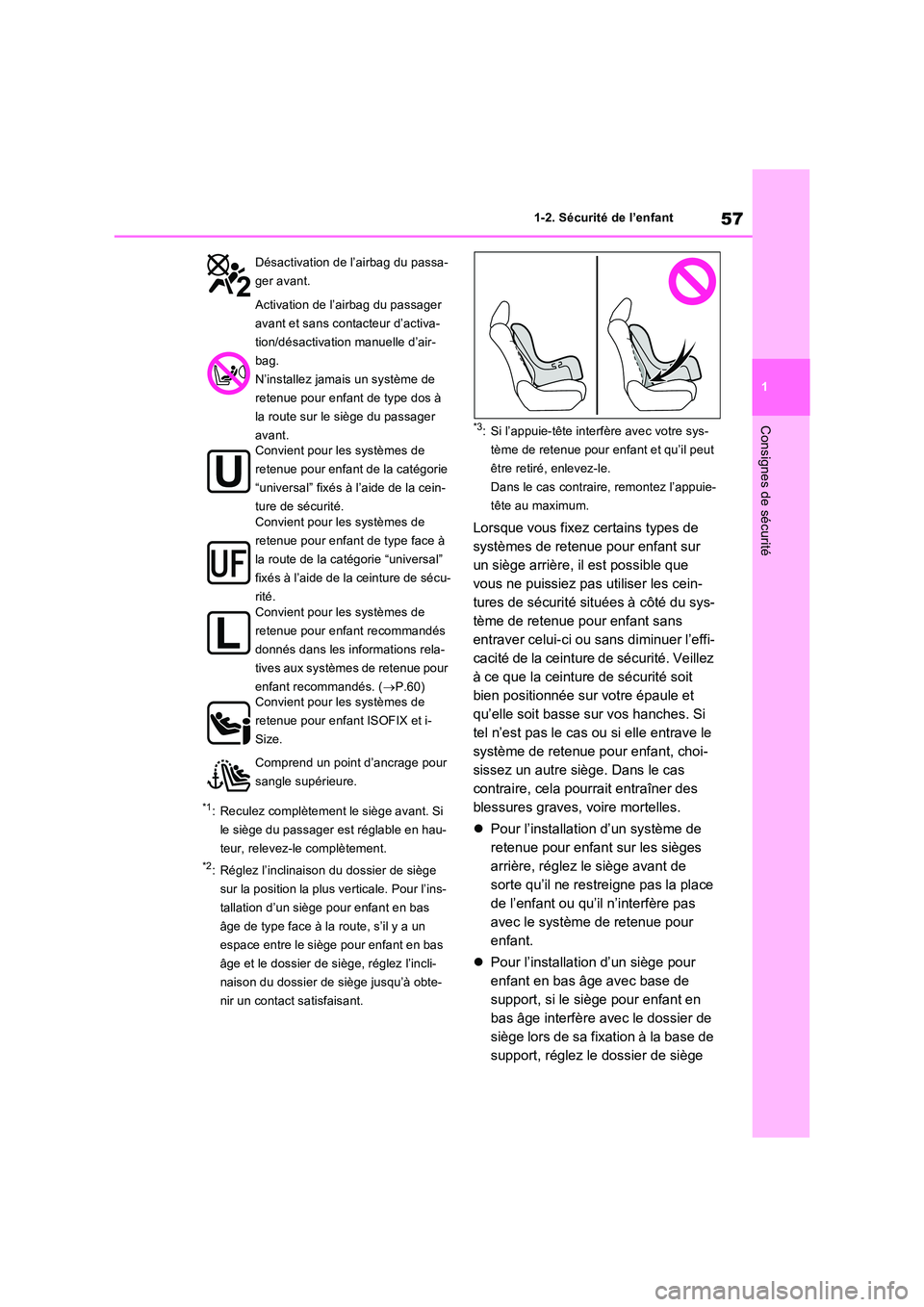

TOYOTA RAV4 2023 Manuel du propriétaire (in French)

57
1
1-2. Sécurité de l’enfant
Consignes de sécurité
*1: Reculez complètement le siège avant. Si
le siège du passager est réglable en hau-
teur, relevez-le complètement.
*2: Réglez l’inclinaison du dossier de siège
sur la position la plus verticale. Pour l’ins-
tallation d’un siège pour enfant en bas
âge de type face à la route, s’il y a un
espace entre le siège pour enfant en bas
âge et le dossier de siège, réglez l’incli-
naison du dossier de siège jusqu’à obte-
nir un contact satisfaisant.
*3: Si l’appuie-tête interfère avec votre sys-
tème de retenue pour enfant et qu’il peut
être retiré, enlevez-le.
Dans le cas contraire, remontez l’appuie-
tête au maximum.
Lorsque vous fixez certains types de
systèmes de retenue pour enfant sur
un siège arrière, il est possible que
vous ne puissiez pas utiliser les cein-
tures de sécurité situées à côté du sys-
tème de retenue pour enfant sans
entraver celui-ci ou sans diminuer l’effi-
cacité de la ceinture de sécurité. Veillez
à ce que la ceinture de sécurité soit
bien positionnée sur votre épaule et
qu’elle soit basse sur vos hanches. Si
tel n’est pas le cas ou si elle entrave le
système de retenue pour enfant, choi-
sissez un autre siège. Dans le cas
contraire, cela pourrait entraîner des
blessures graves, voire mortelles.
 Pour l’installation d’un système de
retenue pour enfant sur les sièges
arrière, réglez le siège avant de
sorte qu’il ne restreigne pas la place
de l’enfant ou qu’il n’interfère pas
avec le système de retenue pour
enfant.
 Pour l’installation d’un siège pour
enfant en bas âge avec base de
support, si le siège pour enfant en
bas âge interfère avec le dossier de
siège lors de sa fixation à la base de
support, réglez le dossier de siège
Désactivation de l’airbag du passa-
ger avant.
Activation de l’airbag du passager
avant et sans contacteur d’activa-
tion/désactivation manuelle d’air-
bag.
N’installez jamais un système de
retenue pour enfant de type dos à
la route sur le siège du passager
avant. Convient pour les systèmes de
retenue pour enfant de la catégorie
“universal” fixés à l’aide de la cein-
ture de sécurité. Convient pour les systèmes de
retenue pour enfant de type face à
la route de la catégorie “universal”
fixés à l’aide de la ceinture de sécu-
rité.
Convient pour les systèmes de
retenue pour enfant recommandés
donnés dans les informations rela-
tives aux systèmes de retenue pour
enfant recommandés. ( P.60) Convient pour les systèmes de
retenue pour enfant ISOFIX et i-
Size.
Comprend un point d’ancrage pour
sangle supérieure.

581-2. Sécurité de l’enfant
vers l’arrière jusqu’à ce qu’il ne gêne
plus.
 Si l’ancrage supérieur de ceinture de
sécurité est en avant du guide de
ceinture de sécurité du siège pour
enfant en bas âge, déplacez l’assise
de siège vers l’avant.
 Pour l’installation d’un siège rehaus-
seur, si la posture de l’enfant dans le
système de retenue pour enfant est
trop verticale, réglez l’inclinaison du
dossier de siège sur la position la
plus confortable. De plus, si
l’ancrage supérieur de ceinture de
sécurité est en avant du guide de
ceinture de sécurité du siège pour
enfant en bas âge, déplacez l’assise
de siège vers l’avant.
■Informations détaillées concernant l’installation des systèmes de retenue
pour enfant
Position de siège
Numéro de la position
de siège
Véhicules
sans
contac-
teur d’acti-
vation/dés
activation
manuelle
d’airbag
Contacteur d’activa-
tion/désactivation
manuelle d’airbag
Côté
gaucheCentralCôté droitACTIVEDESAC-
TIVE
Position de siège adap-
tée à un système uni-
versel fixé par une
ceinture de sécurité
(Oui/Non)*
Oui
Face à la
route uni-
quement
Oui
Face à la
route uni-
quement
OuiOuiOuiOui
Position de siège i-Size
(Oui/Non)NonNonNonOuiNonOui

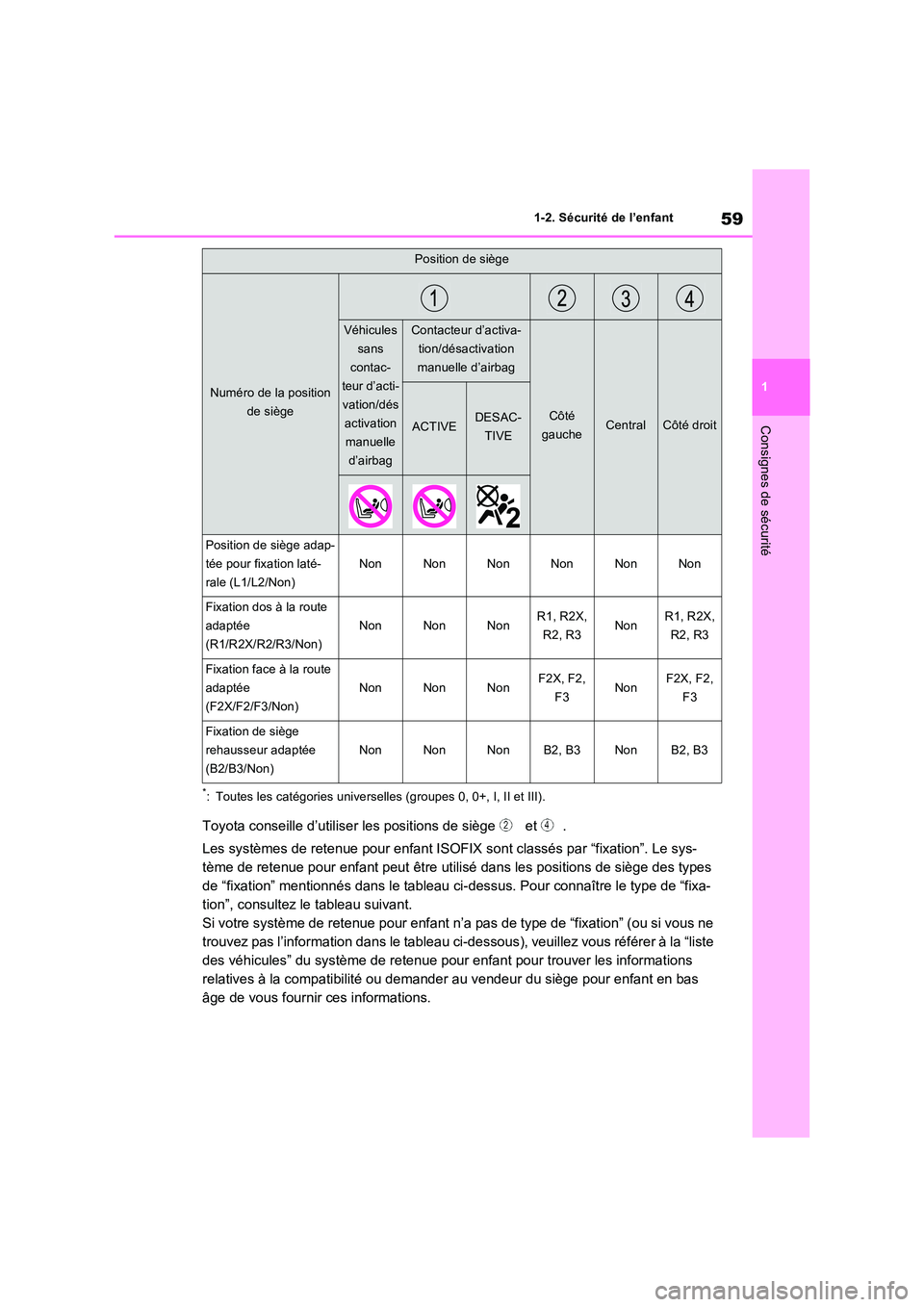

59
1
1-2. Sécurité de l’enfant
Consignes de sécurité
*: Toutes les catégories universelles (groupes 0, 0+, I, II et III).
Toyota conseille d’utiliser les positions de siège et .
Les systèmes de retenue pour enfant ISOFIX sont classés par “fixation”. Le sys-
tème de retenue pour enfant peut être utilisé dans les positions de siège des types
de “fixation” mentionnés dans le tableau ci-dessus. Pour connaître le type de “fixa-
tion”, consultez le tableau suivant.
Si votre système de retenue pour enfant n’a pas de type de “fixation” (ou si vous ne
trouvez pas l’information dans le tableau ci-dessous), veuillez vous référer à la “liste
des véhicules” du système de retenue pour enfant pour trouver les informations
relatives à la compatibilité ou demander au vendeur du siège pour enfant en bas
âge de vous fournir ces informations.
Position de siège adap-
tée pour fixation laté-
rale (L1/L2/Non)
NonNonNonNonNonNon
Fixation dos à la route
adaptée
(R1/R2X/R2/R3/Non)
NonNonNonR1, R2X,
R2, R3NonR1, R2X,
R2, R3
Fixation face à la route
adaptée
(F2X/F2/F3/Non)
NonNonNonF2X, F2,
F3NonF2X, F2,
F3
Fixation de siège
rehausseur adaptée
(B2/B3/Non)
NonNonNonB2, B3NonB2, B3
Position de siège
Numéro de la position
de siège
Véhicules
sans
contac-
teur d’acti-
vation/dés
activation
manuelle
d’airbag
Contacteur d’activa-
tion/désactivation
manuelle d’airbag
Côté
gaucheCentralCôté droitACTIVEDESAC-
TIVE

601-2. Sécurité de l’enfant

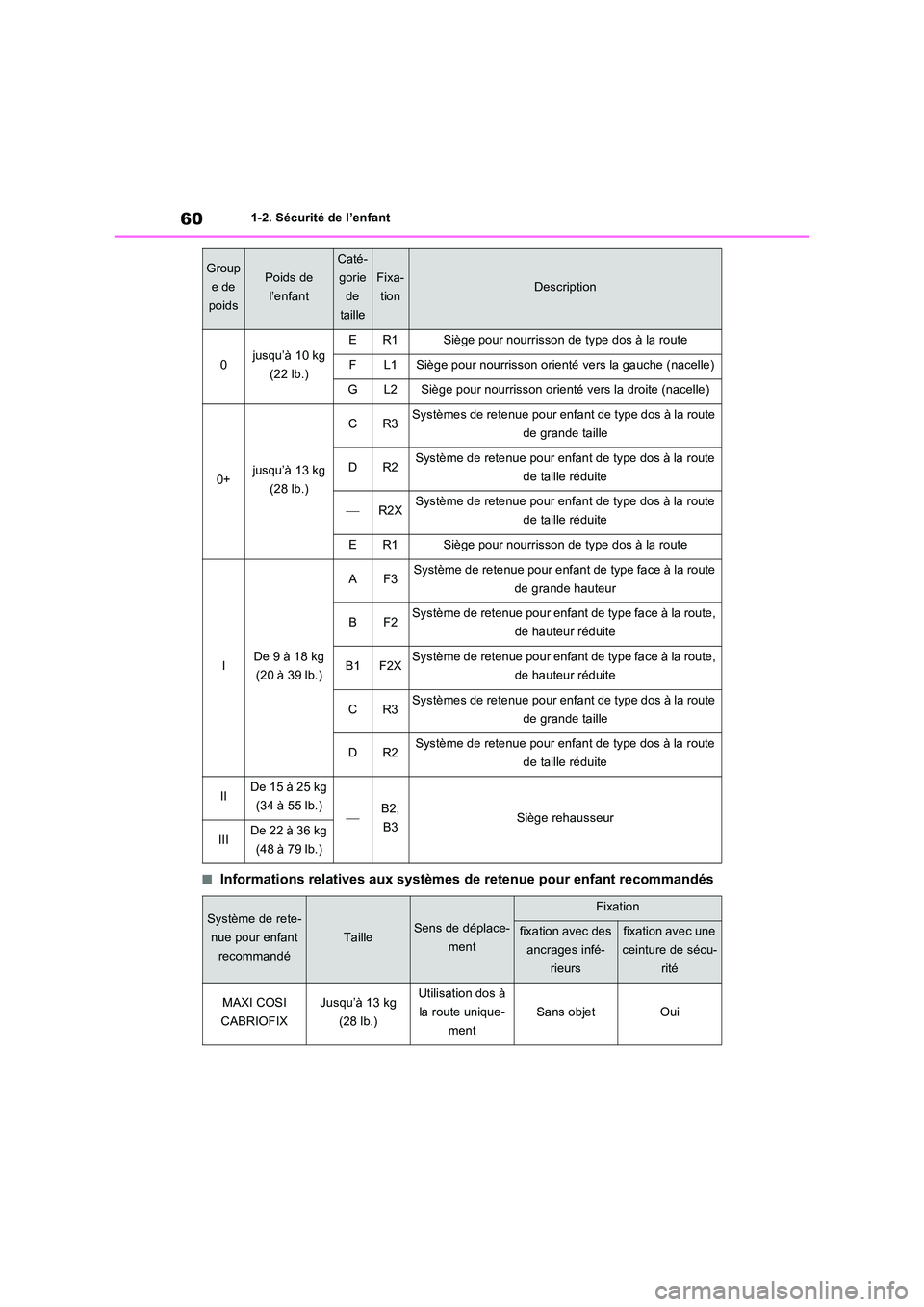

■Informations relatives aux systèmes de retenue pour enfant recommandés
Group
e de
poids
Poids de
l’enfant
Caté-
gorie
de
taille
Fixa-
tionDescription
0jusqu’à 10 kg
(22 lb.)
ER1Siège pour nourrisson de type dos à la route
FL1Siège pour nourrisson orienté vers la gauche (nacelle)
GL2Siège pour nourrisson orienté vers la droite (nacelle)
0+jusqu’à 13 kg
(28 lb.)
CR3Systèmes de retenue pour enfant de type dos à la route
de grande taille
DR2Système de retenue pour enfant de type dos à la route
de taille réduite
R2XSystème de retenue pour enfant de type dos à la route
de taille réduite
ER1Siège pour nourrisson de type dos à la route
IDe 9 à 18 kg
(20 à 39 lb.)
AF3Système de retenue pour enfant de type face à la route
de grande hauteur
BF2Système de retenue pour enfant de type face à la route,
de hauteur réduite
B1F2XSystème de retenue pour enfant de type face à la route,
de hauteur réduite
CR3Systèmes de retenue pour enfant de type dos à la route
de grande taille
DR2Système de retenue pour enfant de type dos à la route
de taille réduite
IIDe 15 à 25 kg
(34 à 55 lb.)B2,
B3Siège rehausseur
IIIDe 22 à 36 kg
(48 à 79 lb.)
Système de rete-
nue pour enfant
recommandé
TailleSens de déplace-
ment
Fixation
fixation avec des
ancrages infé-
rieurs
fixation avec une
ceinture de sécu-
rité
MAXI COSI
CABRIOFIX
Jusqu’à 13 kg
(28 lb.)
Utilisation dos à
la route unique-
ment
Sans objetOui

61
1

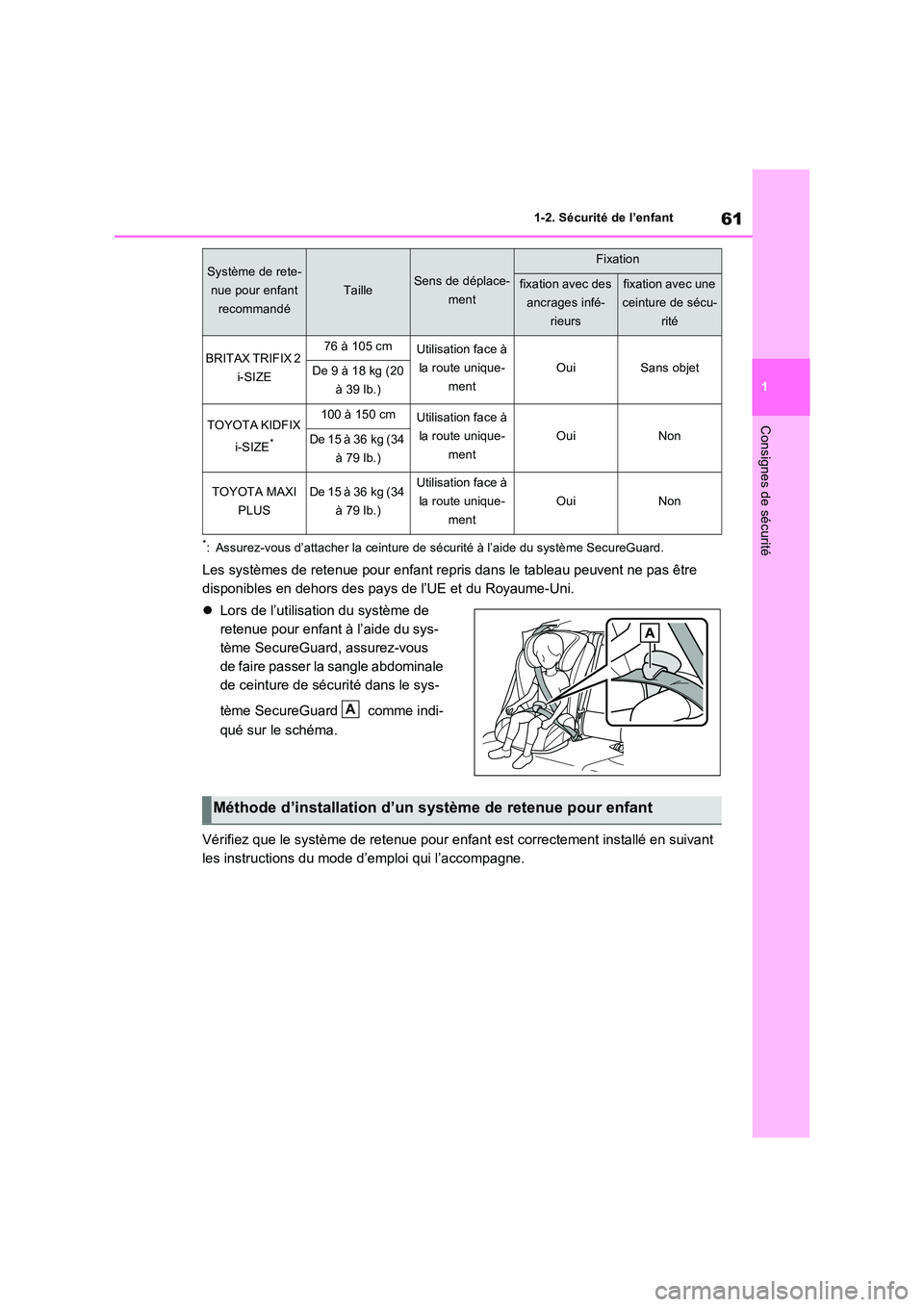

1-2. Sécurité de l’enfant
Consignes de sécurité
*: Assurez-vous d’attacher la ceinture de sécurité à l’aide du système SecureGuard.
Les systèmes de retenue pour enfant repris dans le tableau peuvent ne pas être
disponibles en dehors des pays de l’UE et du Royaume-Uni.
 Lors de l’utilisation du système de
retenue pour enfant à l’aide du sys-
tème SecureGuard, assurez-vous
de faire passer la sangle abdominale
de ceinture de sécurité dans le sys-
tème SecureGuard comme indi-
qué sur le schéma.
Vérifiez que le système de retenue pour enfant est correctement installé en suivant
les instructions du mode d’emploi qui l’accompagne.
BRITAX TRIFIX 2
i-SIZE
76 à 105 cmUtilisation face à
la route unique-
ment
OuiSans objetDe 9 à 18 kg (20
à 39 lb.)
TOYOTA KIDFIX
i-SIZE*
100 à 150 cmUtilisation face à
la route unique-
ment
OuiNonDe 15 à 36 kg (34
à 79 lb.)
TOYOTA MAXI
PLUS
De 15 à 36 kg (34
à 79 lb.)
Utilisation face à
la route unique-
ment
OuiNon
Système de rete-
nue pour enfant
recommandé
TailleSens de déplace-
ment
Fixation
fixation avec des
ancrages infé-
rieurs
fixation avec une
ceinture de sécu-
rité
A

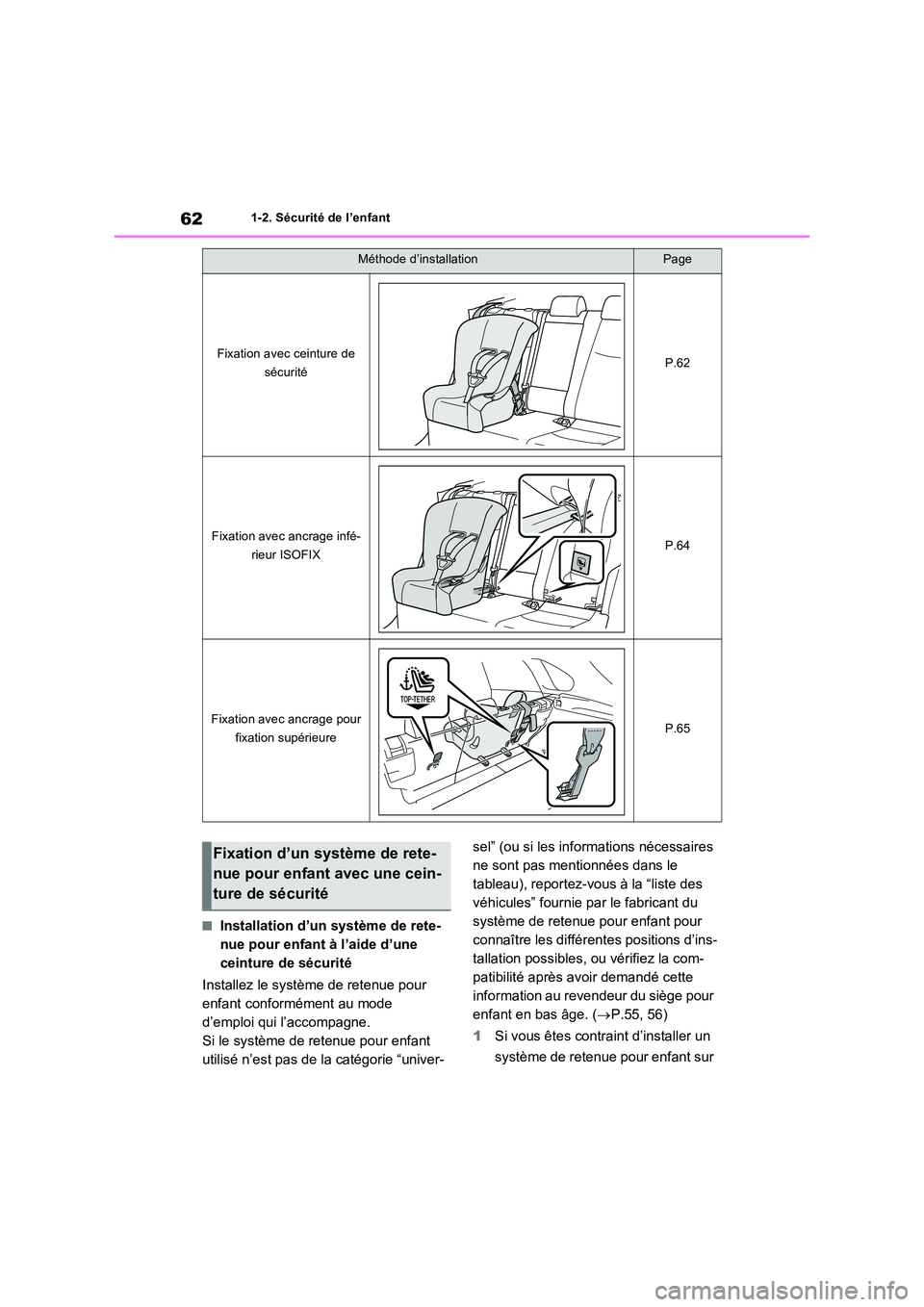

Méthode d’installation d’un système de retenue pour enfant

621-2. Sécurité de l’enfant
■Installation d’un système de rete-
nue pour enfant à l’aide d’une
ceinture de sécurité
Installez le système de retenue pour
enfant conformément au mode
d’emploi qui l’accompagne.
Si le système de retenue pour enfant
utilisé n’est pas de la catégorie “univer-
sel” (ou si les informations nécessaires
ne sont pas mentionnées dans le
tableau), reportez-vous à la “liste des
véhicules” fournie par le fabricant du
système de retenue pour enfant pour
connaître les différentes positions d’ins-
tallation possibles, ou vérifiez la com-
patibilité après avoir demandé cette
information au revendeur du siège pour
enfant en bas âge. ( P.55, 56)
1 Si vous êtes contraint d’installer un
système de retenue pour enfant sur
Méthode d’installationPage
Fixation avec ceinture de
sécuritéP.62
Fixation avec ancrage infé-
rieur ISOFIXP.64
Fixation avec ancrage pour
fixation supérieureP.65
Fixation d’un système de rete-
nue pour enfant avec une cein-
ture de sécurité

63
1
1-2. Sécurité de l’enfant
Consignes de sécurité
le siège du passager avant, repor-
tez-vous à la P.52 pour savoir com-
ment régler le siège du passager
avant.
2 Réglez l’inclinaison du dossier de
siège sur la position la plus verti-
cale. Pour l’installation d’un siège
pour enfant en bas âge de type face
à la route, s’il y a un espace entre le
siège pour enfant en bas âge et le
dossier de siège, réglez l’inclinaison
du dossier de siège jusqu’à obtenir
un contact satisfaisant.
3 Si l’appuie-tête gêne l’installation du
système de retenue pour enfant et
qu’il peut être retiré, enlevez-le.
Dans le cas contraire, remontez
l’appuie-tête au maximum.
( P.177)
4 Faites passer la ceinture de sécurité
dans le système de retenue pour
enfant et introduisez la languette
dans la boucle. Assurez-vous qu’il
n’y a pas de tour dans la ceinture.
Fixez fermement la ceinture de
sécurité au système de retenue
pour enfant en suivant le mode
d’emploi qui l’accompagne.
5 Si votre système de retenue pour
enfant n’est pas doté d’un dispositif
de blocage (un dispositif de verrouil-
lage de ceinture de sécurité), fixez
le système de retenue pour enfant à
l’aide d’une agrafe de verrouillage.
6 Après avoir installé le système de
retenue pour enfant, secouez-le
d’avant en arrière pour vérifier s’il
est fermement maintenu en place.
( P.64)
■Retrait d’un système de retenue
pour enfant installé avec une
ceinture de sécurité
Appuyez sur le bouton de déverrouil-
lage de la boucle et laissez la ceinture
de sécurité se rétracter complètement.
Lorsque vous débouclez la ceinture, le sys-
tème de retenue pour enfant peut rebondir
vers le haut du fait de l’élasticité de l’assise
de siège. Relâchez la boucle tout en mainte-
nant le système de retenue pour enfant.
Comme la ceinture de sécurité s’enroule
automatiquement, faites-la revenir lente-
ment en position de rangement.

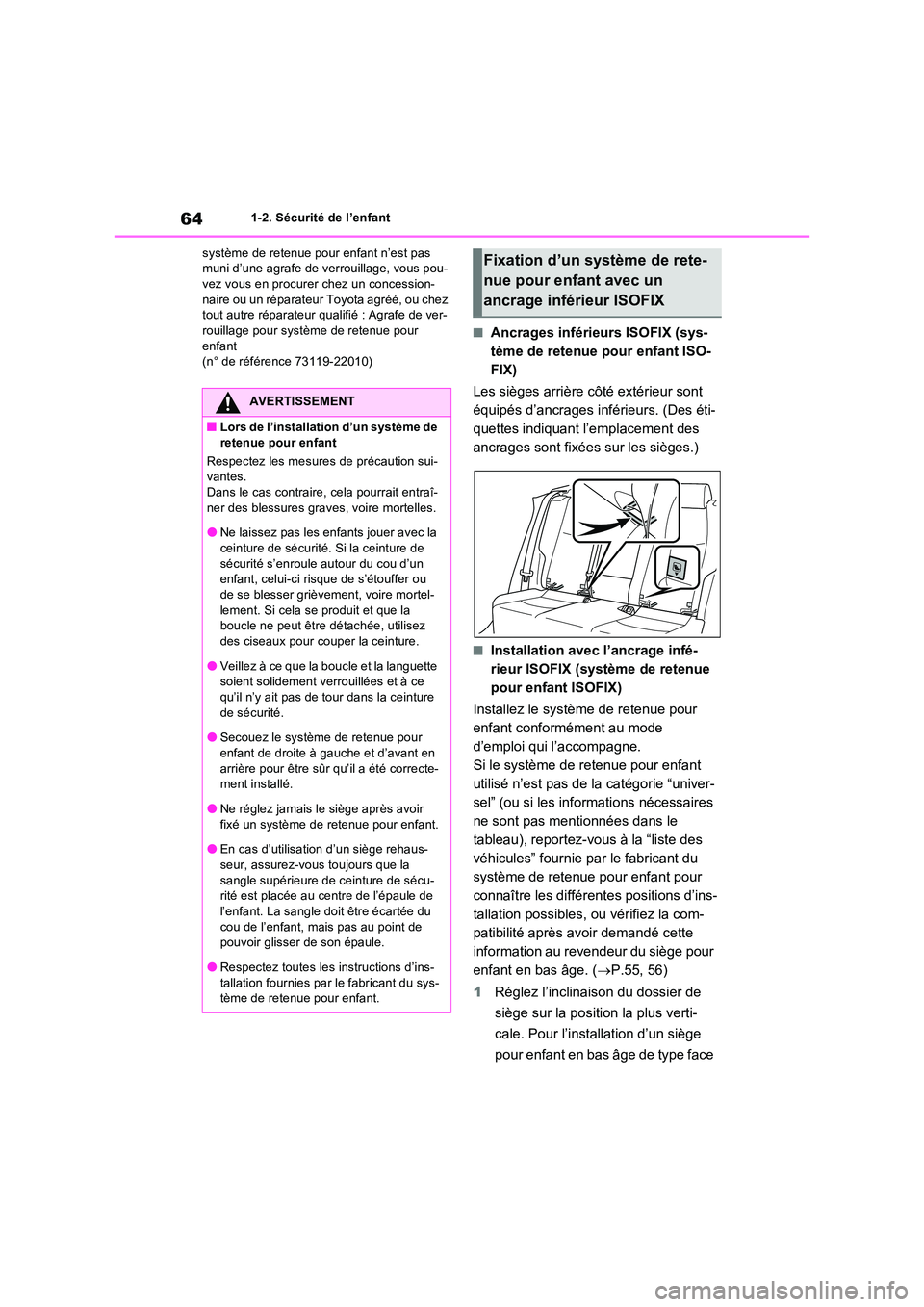

■Lors de l’installation d’un système de retenue pour enfant
Vous pourriez avoir besoin d’une agrafe de verrouillage pour installer le système de rete-
nue pour enfant. Suivez les instructions four- nies par le fabricant du système. Si votre

641-2. Sécurité de l’enfant
système de retenue pour enfant n’est pas muni d’une agrafe de verrouillage, vous pou-vez vous en procurer chez un concession-
naire ou un réparateur To yota agréé, ou chez tout autre réparateur qualifié : Agrafe de ver-rouillage pour système de retenue pour
enfant (n° de référence 73119-22010)
■Ancrages inférieurs ISOFIX (sys-
tème de retenue pour enfant ISO-
FIX)
Les sièges arrière côté extérieur sont
équipés d’ancrages inférieurs. (Des éti-
quettes indiquant l’emplacement des
ancrages sont fixées sur les sièges.)
■Installation avec l’ancrage infé-
rieur ISOFIX (système de retenue
pour enfant ISOFIX)
Installez le système de retenue pour
enfant conformément au mode
d’emploi qui l’accompagne.
Si le système de retenue pour enfant
utilisé n’est pas de la catégorie “univer-
sel” (ou si les informations nécessaires
ne sont pas mentionnées dans le
tableau), reportez-vous à la “liste des
véhicules” fournie par le fabricant du
système de retenue pour enfant pour
connaître les différentes positions d’ins-
tallation possibles, ou vérifiez la com-
patibilité après avoir demandé cette
information au revendeur du siège pour
enfant en bas âge. ( P.55, 56)
1 Réglez l’inclinaison du dossier de
siège sur la position la plus verti-
cale. Pour l’installation d’un siège
pour enfant en bas âge de type face
AVERTISSEMENT
■Lors de l’installation d’un système de
retenue pour enfant
Respectez les mesures de précaution sui- vantes. Dans le cas contraire, cela pourrait entraî-
ner des blessures graves, voire mortelles.
●Ne laissez pas les enfants jouer avec la ceinture de sécurité. Si la ceinture de
sécurité s’enroule autour du cou d’un enfant, celui-ci risque de s’étouffer ou de se blesser grièvement, voire mortel-
lement. Si cela se produit et que la boucle ne peut être détachée, utilisez des ciseaux pour couper la ceinture.
●Veillez à ce que la boucle et la languette soient solidement verrouillées et à ce qu’il n’y ait pas de tour dans la ceinture
de sécurité.
●Secouez le système de retenue pour
enfant de droite à gauche et d’avant en arrière pour être sûr qu’il a été correcte-ment installé.
●Ne réglez jamais le siège après avoir fixé un système de retenue pour enfant.
●En cas d’utilisation d’un siège rehaus-
seur, assurez-vous toujours que la sangle supérieure de ceinture de sécu-rité est placée au centre de l’épaule de
l’enfant. La sangle doit être écartée du cou de l’enfant, mais pas au point de pouvoir glisser de son épaule.
●Respectez toutes les instructions d’ins-tallation fournies par le fabricant du sys-tème de retenue pour enfant.
Fixation d’un système de rete-
nue pour enfant avec un
ancrage inférieur ISOFIX

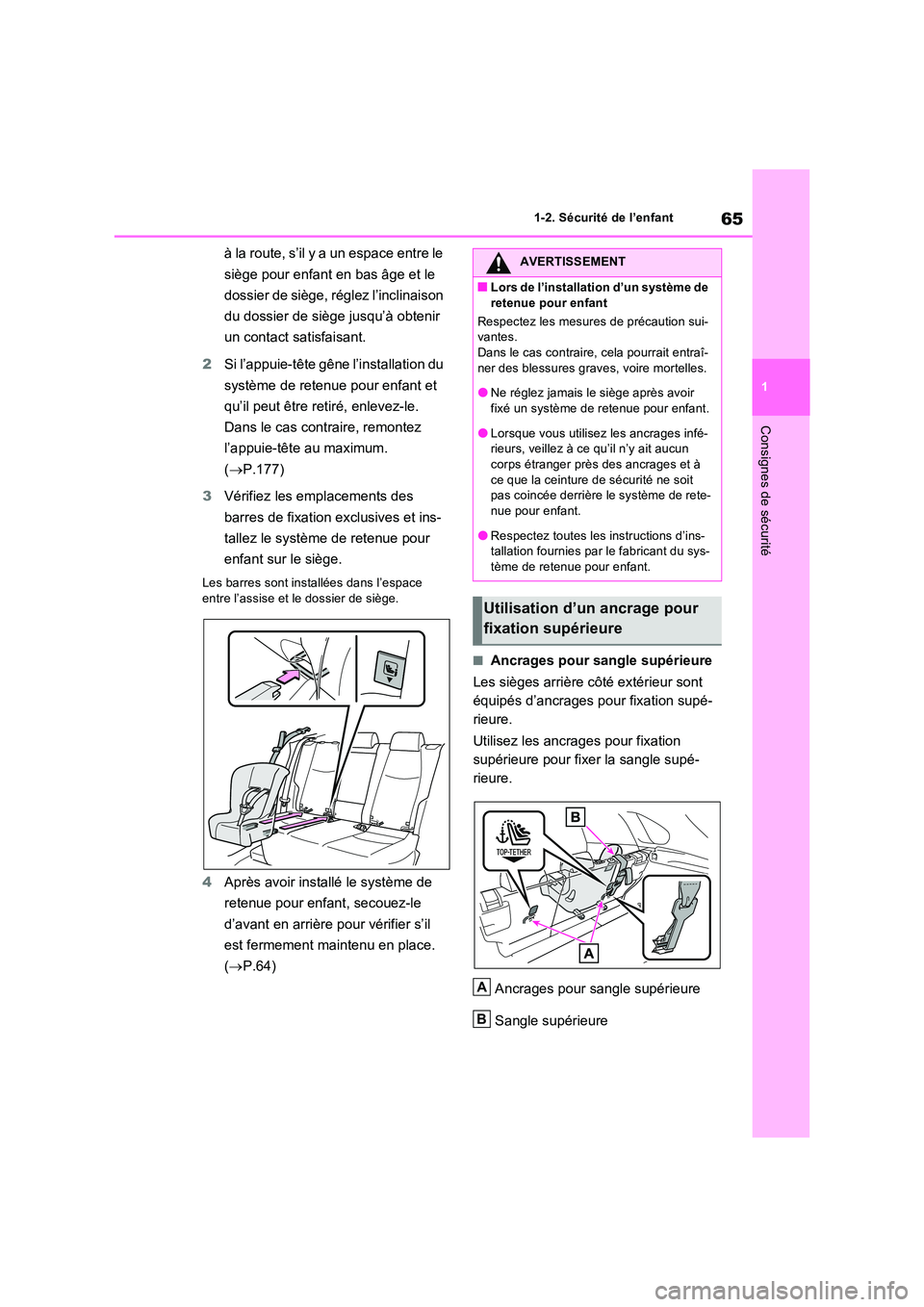

65
1
1-2. Sécurité de l’enfant
Consignes de sécurité
à la route, s’il y a un espace entre le
siège pour enfant en bas âge et le
dossier de siège, réglez l’inclinaison
du dossier de siège jusqu’à obtenir
un contact satisfaisant.
2 Si l’appuie-tête gêne l’installation du
système de retenue pour enfant et
qu’il peut être retiré, enlevez-le.
Dans le cas contraire, remontez
l’appuie-tête au maximum.
( P.177)
3 Vérifiez les emplacements des
barres de fixation exclusives et ins-
tallez le système de retenue pour
enfant sur le siège.
Les barres sont installées dans l’espace entre l’assise et le dossier de siège.
4 Après avoir installé le système de
retenue pour enfant, secouez-le
d’avant en arrière pour vérifier s’il
est fermement maintenu en place.
( P.64)
■Ancrages pour sangle supérieure
Les sièges arrière côté extérieur sont
équipés d’ancrages pour fixation supé-
rieure.
Utilisez les ancrages pour fixation
supérieure pour fixer la sangle supé-
rieure.
Ancrages pour sangle supérieure
Sangle supérieure
AVERTISSEMENT
■Lors de l’installation d’un système de
retenue pour enfant
Respectez les mesures de précaution sui- vantes. Dans le cas contraire, cela pourrait entraî-
ner des blessures graves, voire mortelles.
●Ne réglez jamais le siège après avoir fixé un système de retenue pour enfant.
●Lorsque vous utilisez les ancrages infé-rieurs, veillez à ce qu’il n’y ait aucun corps étranger près des ancrages et à
ce que la ceinture de sécurité ne soit pas coincée derrière le système de rete-nue pour enfant.
●Respectez toutes les instructions d’ins-tallation fournies par le fabricant du sys-tème de retenue pour enfant.
Utilisation d’un ancrage pour
fixation supérieure
A
B

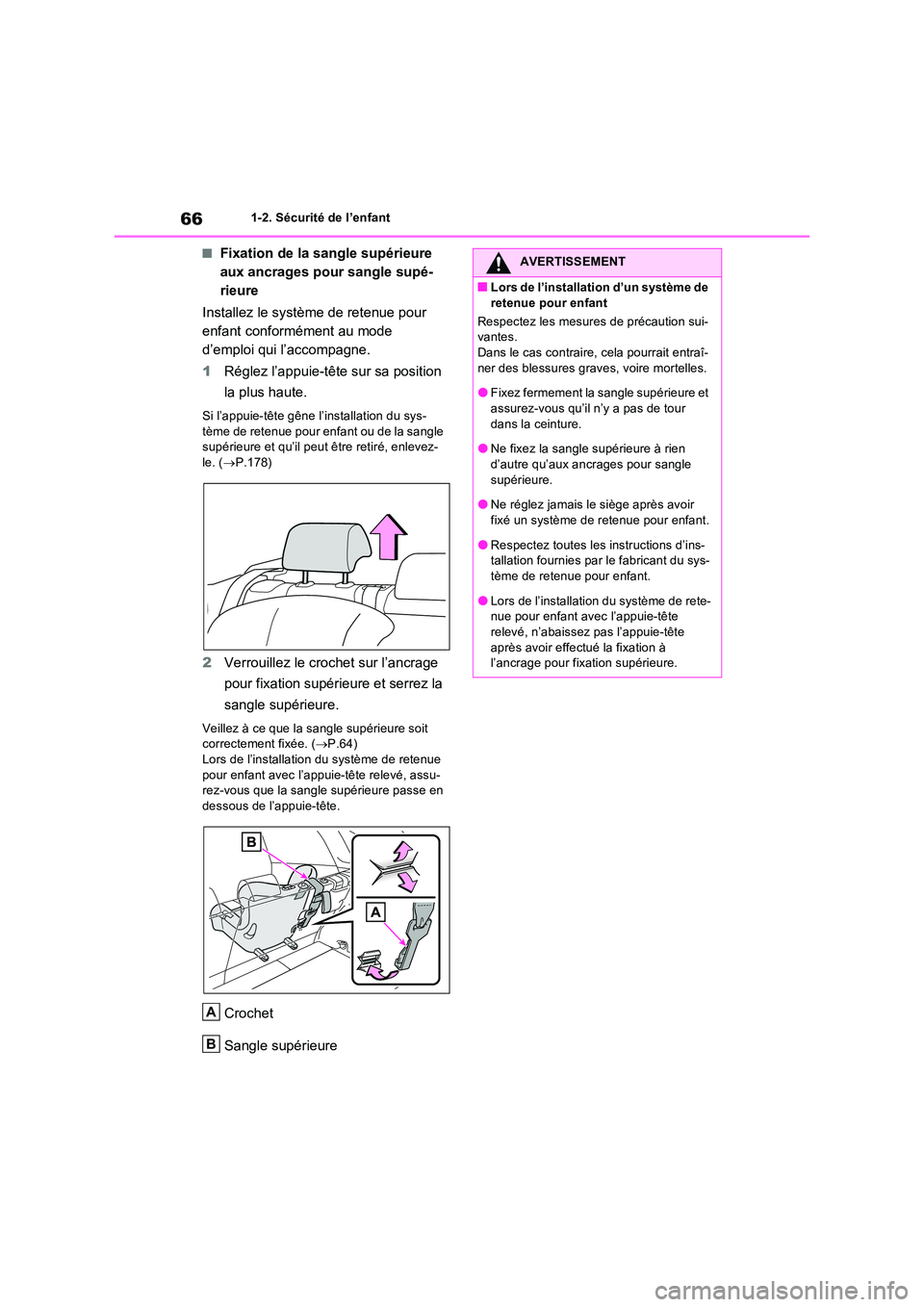

661-2. Sécurité de l’enfant
■Fixation de la sangle supérieure
aux ancrages pour sangle supé-
rieure
Installez le système de retenue pour
enfant conformément au mode
d’emploi qui l’accompagne.
1 Réglez l’appuie-tête sur sa position
la plus haute.
Si l’appuie-tête gêne l’installation du sys- tème de retenue pour enfant ou de la sangle supérieure et qu’il peut être retiré, enlevez-
le. ( P.178)
2Verrouillez le crochet sur l’ancrage
pour fixation supérieure et serrez la
sangle supérieure.
Veillez à ce que la sangle supérieure soit correctement fixée. ( P.64) Lors de l’installation du système de retenue
pour enfant avec l’appuie-tête relevé, assu- rez-vous que la sangle supérieure passe en dessous de l’appuie-tête.
Crochet
Sangle supérieure
A
B
AVERTISSEMENT
■Lors de l’installation d’un système de
retenue pour enfant
Respectez les mesures de précaution sui- vantes. Dans le cas contraire, cela pourrait entraî-
ner des blessures graves, voire mortelles.
●Fixez fermement la sangle supérieure et assurez-vous qu’il n’y a pas de tour
dans la ceinture.
●Ne fixez la sangle supérieure à rien d’autre qu’aux ancrages pour sangle
supérieure.
●Ne réglez jamais le siège après avoir fixé un système de retenue pour enfant.
●Respectez toutes les instructions d’ins-tallation fournies par le fabricant du sys-tème de retenue pour enfant.
●Lors de l’installation du système de rete-nue pour enfant avec l’appuie-tête relevé, n’abaissez pas l’appuie-tête
après avoir effectué la fixation à l’ancrage pour fixation supérieure.
