407
4
4-5. Gebruik van de ondersteunende systemen
Rijden
2
Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale modus
als de schakelaar wordt ingedrukt in de
ECO-rijmodus of sportmodus.
3Sportmodus
Regelt het stuurgevoel en het hybridesys-
teem voor een acceleratiereactie die
geschikt is voor een sportieve rijstijl.
Geschikt voor wanneer wendbaarheid
gewenst is, bijvoorbeeld bij het rijden in
bergachtige gebieden.
Als de schakelaar wordt ingedrukt terwijl de
sportmodus niet inge schakeld is, schakelt
het systeem naar de sportmodus en gaat het
controlelampje voor de sportmodus in het
multi-informatiedisplay branden.
■AWD-uitvoeringen
1 ECO-rijmodus
Geschikt voor het rijden met een lager
brandstofverbruik doordat er soepeler kop-
pel wordt gegenereerd in reactie op de
bediening van het gaspedaal dan in de nor-
male modus en beperking van de werking
van het airconditioningsysteem (verwar-
men/koelen). Als de schakelaar naar links wordt gedraaid
terwijl de ECO-rijmodus
niet is ingeschakeld,
schakelt het systeem naar de ECO-rijmodus
en gaat de ECO-rijmodusindicator op het
multi-informatiedisplay branden.
2 Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale modus
als de schakelaar wordt ingedrukt in de
ECO-rijmodus of sportmodus.
3Sportmodus
Regelt het stuurgevoel en het hybridesys-
teem voor een acceleratiereactie die
geschikt is voor een sportieve rijstijl.
Geschikt voor wanneer wendbaarheid
gewenst is, bijvoorbeeld bij het rijden in
bergachtige gebieden.
Als de schakelaar naar rechts wordt
gedraaid terwijl de sportmodus niet is inge-
schakeld, schakelt het systeem naar de
sportmodus en gaat het controlelampje voor
de sportmodus op het multi-informatiedis-
play branden.
■Als een andere rijmodus geselecteerd
wordt dan de normale modus
●De achtergrondkleur van het multi-informa-
tiedisplay wijzigt overeenkomstig de gese-
lecteerde rijmodus.
●Als de snelheidsmeter is ingesteld op ana-
loge weergave, wijzigt ook de kleur van het
snelheidsmeterdisplay . (Alleen auto's met
7 inch multi-informatiedisplay)
●De kleur van de schakelaar wijzigt over-
eenkomstig de geselecteerde rijmodus.
(AWD-uitvoeringen met 7-inch multi-infor-
matiedisplay)
■Werking airconditioningsysteem in
ECO-rijmodus
In de ECO-rijmodus worden de verwar-
ming/koeling en de aanjagersnelheid gere-
geld voor een zo laag mogelijk
brandstofverbruik. Voer de volgende proce-
dures uit om de prestaties van de airconditio-
ning te verbeteren.
●Wijzig de aanjagersnelheid ( Blz. 429)
●Annuleren ECO-rijmodus
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 407 Wednesday, July 29, 2020 9:01 AM

4104-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Als “Exhaust Filter Full See Owner’s
Manual” (Uitlaatgasfiltersysteem vol,
zie handleiding) op het multi-informatie-
display wordt weergegeven
●Deze melding wordt mogelijk weergegeven
wanneer de auto tijdens het rijden zwaar
wordt belast terwijl roetdeeltjes zich opho-
pen.
●Het vermogen van het hybridesysteem
(motortoerental) wordt beperkt bij een
bepaalde hoeveelheid roetdeeltjes. Er kan
echter nog met de auto worden gereden,
tenzij het motorcontrolelampje gaat bran-
den.
●Roetdeeltjes hopen zich sneller op wan-
neer er regelmatig korte ritten worden
gereden met de auto, wanneer er met lage
snelheden wordt gereden of als het hybri-
desysteem regelmatig wordt gestart in een
extreem koude omgeving. Overmatige
ophoping van roetdeeltjes kan worden
voorkomen door periodiek lange afstanden
te rijden waarbij het gaspedaal af en toe
wordt losgelaten, zoals bij het rijden op
autowegen en snelwegen.
■Als het motorcontrolelampje gaat bran-
den of “Hybrid System Malfunction Out-
put Power Reduced Visit Your Dealer”
(Storing in hybridesysteem, geredu-
ceerd uitgangsvermogen, ga naar uw
dealer) wordt weergegeven op het
multi-informatiedisplay
De hoeveelheid opgehoopte roetdeeltjes
heeft een bepaald niveau overschreden. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
GPF-systeem
(benzineroetfilter)*
Het benzineroetfiltersysteem ver-
zamelt met behulp van een uitlaat-
gasfilter roetdeeltjes in de
uitlaatgassen. Het systeem werkt
om het filter automatisch te rege-
nereren, afhankelijk van de voer-
tuigcondities.
OPMERKING
■Voorkomen dat het benzineroetfilter-
systeem niet goed werkt
●Gebruik geen andere brandstof dan het
voorgeschreven type brandstof
●Breng geen wijzigingen aan de uitlaat-
pijp aan
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 410 Wednesday, July 29, 2020 9:01 AM

4124-5. Gebruik van de ondersteunende systemen
■E-Four (elektronisch on-demand
AWD-systeem) (AWD-uitvoerin-
gen)
Schakelt afhankelijk van de rijomstan-
digheden automatisch van voorwiel-
aandrijving naar vierwielaandrijving
(AWD), wat bijdraagt aan betrouwbaar
rijgedrag en stabiliteit. Voorbeelden van
omstandigheden waaronder het sys-
teem overschakelt op AWD zijn het
nemen van bochten, heuvelopwaarts
rijden, wegrijden of accelereren en als
het wegoppervlak glad is ten gevolge
van sneeuw, regen, enz.
■Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het achter-
opkomende verkeer te waarschuwen.
■Secondary Collision Brake (indien
aanwezig)
Als de airbagsensor een aanrijding sig-
naleert en het systeem in werking is,
worden de remmen en remlichten auto-
matisch geregeld om de rijsnelheid te
verlagen en te helpen de kans op ver-
dere schade ten gevolge van een
tweede aanrijding te verkleinen.
■Als de TRC/VSC/ABS/Trailer Sway Con-
trol in werking is
Het controlelampje Traction Control knippert
wanneer de TRC/VSC/ABS/Trailer Sway
Control in werking is.
■Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in mod-
der of sneeuw, kan het TRC-systeem het
aandrijfvermogen van het hybridesysteem
naar de wielen beperken.
Als u op drukt om het systeem uit te
schakelen, kunt u de auto waarschijnlijk
gemakkelijker los krijgen door te ‘schomme-
len’.
Schakel het TRC-systeem uit door snel
in te drukken en weer los te laten.
“Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het multi-
informatiedisplay weergegeven.
Druk nogmaals op om het systeem weer
in te schakelen.
■Uitschakelen van de TRC/VSC/Trailer
Sway Control
Houd meer dan 3 seconden ingedrukt
terwijl de auto stilstaat om de TRC/VSC/Trai-
ler Sway Control uit te schakelen.
Het controlelampje VSC OFF gaat branden
en “Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het multi-
informatiedisplay weergegeven.
*
Druk nogmaals op om de systemen weer
in te schakelen.
*: Bij auto's met PCS (Pre-Crash Safety-sys- teem), wordt de PCS ook uitgeschakeld
(alleen Pre-Crash-waarschuwing is
beschikbaar) Het waarschuwingslampje
PCS gaat branden en er wordt een mel-
ding weergegeven op het multi-informatie-
display. ( Blz. 338)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 412 Wednesday, July 29, 2020 9:01 AM

413
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Wanneer de melding wordt weergege-
ven op het multi-informatiedisplay dat
de TRC is uitgeschakeld, zelfs al is
niet ingedrukt
TRC is tijdelijk uitge schakeld. Als de melding
niet verdwijnt neem dan contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Voorwaarden voor werking Hill Start
Assist Control
Als aan de volgende vier voorwaarden wordt
voldaan, werkt de Hill Start Assist Control:
●De selectiehendel staat in een andere
stand dan P of N (bij het vooruit/achteruit
bergop wegrijden).
●De auto staat stil.
●Het gaspedaal wordt niet ingetrapt.
●De parkeerrem is niet geactiveerd.
■Automatisch uitschakelen van Hill Start
Assist Control
De Hill Start Assist Control wordt in de vol-
gende situaties uitgeschakeld:
●De selectiehendel staat in stand P of N.
●Het gaspedaal wordt ingetrapt.
●De parkeerrem is geactiveerd.
●Er zijn niet meer dan 2 seconden verstre-
ken nadat het rempedaal is losgelaten.
■Bijgeluiden en trillingen die veroorzaakt
worden door de ABS-, Brake Assist-,
VSC-, Trailer Sway Control-, TRC- en
Hill Start Assist Control-systemen
●Het is mogelijk dat u tijdens het starten van
het hybridesysteem of bij het wegrijden
een geluid in de motorruimte hoort wan-
neer het rempedaal herhaaldelijk wordt
ingetrapt. Dit duidt niet op een storing in
een van deze systemen.
●De volgende verschijnselen kunnen zich
voordoen als bovenstaande systemen in
werking zijn. Geen van deze verschijnse-
len duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de stuurinrichting.
• Nadat de auto tot stilstand is gekomen, kan het geluid van een elektromotor hoor-
baar zijn.
■Werkingsgeluiden ECB
In de volgende gevallen zijn mogelijk wer-
kingsgeluiden van de ECB te horen. Dit duidt
echter niet op een storing.
●Werkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer het rempedaal
wordt bediend.
●Wanneer het bestuurdersportier wordt
geopend, kan aan de voorzijde van de
auto een geluid hoorbaar zijn dat afkomstig
is van het remsysteem.
●Werkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer nadat na het
uitschakelen van het hybridesysteem een
of twee minuten zijn verstreken.
■Geluiden en trillingen tijdens de wer-
king van de Active Cornering Assist
Tijdens de werking van de Active Cornering
Assist kunnen geluiden en trillingen vanuit
het remsysteem worden waargenomen, maar
deze duiden niet op een storing.
■Geluid EPS
Wanneer het stuurwiel bediend wordt, kan
het geluid van een elektromotor (zoemend
geluid) hoorbaar zijn. Dit is normaal en duidt
niet op een storing.
■Automatisch opnieuw inschakelen van
de TRC, de Trailer Sway Control en het
VSC-systeem
Als de TRC, de Trailer Sway Control en het
VSC-systeem zijn uitgeschakeld, worden
deze automatisch opnieuw ingeschakeld in
de volgende situaties:
●Het contact wordt UIT gezet.
●Als alleen het TRC-systeem wordt uitge-
schakeld, wordt de TRC weer ingescha-
keld zodra de rijsnelheid toeneemt.
Als zowel het TRC- als het VSC-systeem
is uitgeschakeld, worden deze niet auto-
matisch weer ingeschakeld als de rijsnel-
heid toeneemt.
■Werkingsvoorwaarden van de Active
Cornering Assist
Het systeem werkt wanneer het volgende
zich voordoet.
●De TRC/VSC kan in werking treden
●De bestuurder probeert tijdens het rijden in
een bocht te accelereren
●Het systeem signaleert dat de auto naar de
buitenkant van de bocht uitwijkt
●Het rempedaal wordt losgelaten
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 413 Wednesday, July 29, 2020 9:01 AM

415
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Als er een melding over de AWD verschijnt op het multi-informatiedisplay (AWD-uit-
voeringen)
Voer de volgende handelingen uit.
MeldingDetails/handelingen
“AWD System Overheated Switching to 2WD Mode”
(AWD-systeem oververhit, overschakelen naar 2WD- modus)
AWD-systeem wordt te heet.
Parkeer de auto op een veilige plaats en laat de motor
stationair draaien.
Als de melding niet langer weergegeven wordt op het multi-
informatiedisplay, kan er weer verder gereden worden.
Laat uw auto nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige als de melding niet verdwijnt.
“AWD System Overheated
2WD Mode Engaged” (AWD- systeem oververhit. 2WD-
modus ingeschakeld)
De auto schakelt van vierwiel aandrijving (AWD) over naar
voorwielaandrijvi ng als gevolg van oververhitting.
 Parkeer de auto op een veilige plaats en laat de motor
stationair draaien.
Als de melding niet langer weergegeven wordt op het multi-
informatiedisplay, werkt het AWD-systeem weer normaal.
Laat uw auto nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige als de melding niet verdwijnt.
“AWD System Malfunction 2WD Mode Engaged Visit
Your Dealer” (Storing AWD- systeem, 2WD-modus inge-
schakeld. Ga naar uw dealer)Er is een storing opgetreden in het AWD-systeem.
 Laat uw auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 415 Wednesday, July 29, 2020 9:01 AM

467
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
6-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen bij
zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Conditie 12V-
accu (
Blz. 476)
•Vet
• Universele sleutel
(voor de bouten van de
accukabels)
Koelvloeistof-
niveau motor/
vermogensregel-
eenheid
( Blz. 474)
• Toyota Super Long Life
Coolant of een gelijk-
waardig product
Toyota Super Long Life
Coolant is voorgemixt
met 50% koelvloeistof
en 50% gedestilleerd
water.
• Trechter (uitsluitend
voor het bijvullen van
koelvloeistof)
Motoroliepeil
( Blz. 472)
• Originele Toyota-
motorolie of gelijkwaar-
dig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van
motorolie)
Zekeringen
( Blz. 509)
• Zekering met dezelfde
stroomsterkte als de
oorspronkelijke zeke-
ring
Ventilatie-
opening batterij-
pakket
(tractiebatterij)
( Blz. 499)
• Stofzuiger, enz.
• Kruiskopschroeven-
draaier
Lampen
( Blz. 512)
• Lamp met hetzelfde
nummer en vermogen
als het oorspronkelijke
exemplaar
• Kruiskopschroeven-
draaier
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
(  Blz. 475)

Bandenspanning
( Blz. 492)• Bandenspanningsme-
ter
• Compressor
Ruitensproeier-
vloeistof
(  Blz. 475)
• Water of ruitensproei-
ervloeistof met anti-
vries (voor gebruik
onder winterse
omstandigheden)
• Trechter (uitsluitend voor het bijvullen van
ruitensproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen.
■Tijdens werkzaamheden in de motor-
ruimte
●Controleer of de melding IGNITION ON
(contact AAN) niet op het multi-informa-
tiedisplay wordt weergegeven en het
controlelampje READY uit is.
●Houd handen, kleding en gereedschap
uit de buurt van de ventilator als die in
werking is.
OnderwerpBenodigdheden
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 467 Wednesday, July 29, 2020 9:01 AM

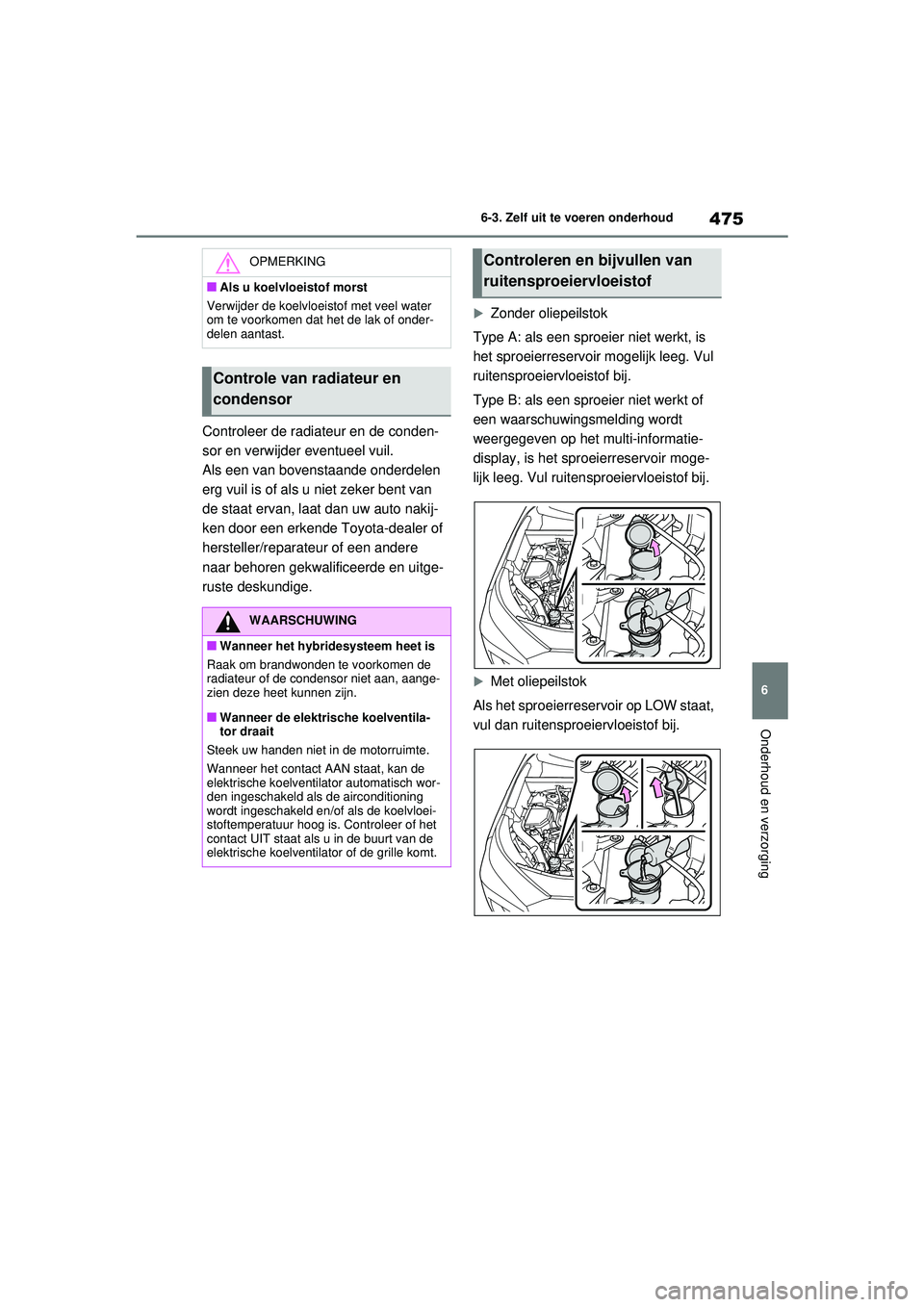

475
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Controleer de radiateur en de conden-
sor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen
erg vuil is of als u niet zeker bent van
de staat ervan, laat dan uw auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Zonder oliepeilstok
Type A: als een sproeier niet werkt, is
het sproeierreservoir mogelijk leeg. Vul
ruitensproeiervloeistof bij.
Type B: als een sproeier niet werkt of
een waarschuwingsmelding wordt
weergegeven op het multi-informatie-
display, is het sproeierreservoir moge-
lijk leeg. Vul ruiten sproeiervloeistof bij.
Met oliepeilstok
Als het sproeierreservoir op LOW staat,
vul dan ruitensproeiervloeistof bij.
OPMERKING
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
Controle van radiateur en
condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de
radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
■Wanneer de elektrische koelventila-
tor draait
Steek uw handen niet in de motorruimte.
Wanneer het contact AAN staat, kan de
elektrische koelventil ator automatisch wor-
den ingeschakeld als de airconditioning
wordt ingeschakeld en/of als de koelvloei-
stoftemperatuur hoog is. Controleer of het
contact UIT staat als u in de buurt van de
elektrische koelventilator of de grille komt.
Controleren en bijvullen van
ruitensproeiervloeistof
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 475 Wednesday, July 29, 2020 9:01 AM

491
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en schakel het hybridesys-
teem uit.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( Blz. 589)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspanningswaarschuwings-
systeem.
3Zet het contact AAN.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en houd ver-
volgens ingedrukt.
6 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op . 7
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer “Set Pressure”
(stel bandenspanning in). Houd ver-
volgens ingedrukt.
De melding “Setting Tire Pressure Warning
System” (bandenspanningswaarschuwings-
systeem wordt ingesteld) wordt weergege-
ven op het multi-informatiedisplay en het
waarschuwingslampje lage bandenspan-
ning knippert 3 keer.
Wanneer de melding verdwijnt, is de initiali-
satie voltooid.
■Wanneer initialiseren
Voer de initialisatie uit na het op spanning
brengen van de banden.
Zorg er daarnaast voor dat de banden koud
zijn bij de initialisatie en bij het aanpassen
van de bandenspanning.
■De initialisatieprocedure
●Als u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de initialisatie weer te starten,
omdat de initialisatie automatisch wordt
herstart wanneer het contact de volgende
keer AAN wordt gezet.
●Als u per ongeluk de initialisatie uitvoert
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning wan-
neer ze koud zijn en voer de initialisatie
opnieuw uit.
■Als de initialisatie van het bandenspan-
ningswaarschuwingssysteem niet vol-
tooid is
De initialisatie kan worden uitgevoerd in
enkele minuten. In de volgende gevallen wor-
den de instellingen echter niet opgeslagen en
zal het systeem niet goed werken. Laat, als
herhaalde pogingen de bandenspanning op
te slaan mislukken, de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Als de resetknop van het bandenspan-
ningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje
lage bandenspanning niet 3 keer knippe-
ren.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 491 Wednesday, July 29, 2020 9:01 AM

499
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorgingVerwijder verontreinigingen met een
stofzuiger o.i.d. uit de ventilatieopening.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op te
zuigen. Wanneer u stof en verontreinigingen
probeert weg te blazen met een blower of
iets dergelijks kunnen deze verder in de ven-
tilatieopening worden gedrukt. (
Blz. 502)
Als de verontreinigingen niet volledig
kunnen worden verwijderd met de
afdekkap van de ventilatieopening in
gemonteerde toestand moet de afdek-
kap worden verwijderd en moet het fil-
ter worden gereinigd.
1 Zet het contact UIT.
2 Gebruik een kruiskopschroeven-
draaier om de clip te verwijderen.
3 Verwijder de kap van de ventilatie-
opening.
Trek de afdekkap in de richting zoals aange-
geven in de afbeelding om de 8 klauwen los
te nemen. Begin met de klauw in de rechter-
bovenhoek en trek de afdekkap naar de
voorzijde van de auto om hem te verwijde-
ren.
Schoonmaken van de
ventilatieopening en het
filter van het
batterijpakket
(tractiebatterij)
Controleer, om een hoger brand-
stofverbruik te voorkomen, de
ventilatieopening van het batterij-
pakket (tractiebatterij) periodiek
op verontreiniging en. Als “Mainte-
nance Required for Traction Bat-
tery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor
koelonderdelen tractiebatterij, zie
handleiding) wordt weergegeven
op het multi-informatiedisplay,
moet de ventilatieopening worden
gereinigd volgens onderstaande
procedure:
Schoonmaken van de
ventilatieopening
Als verontreinigingen niet
volledig kunnen worden
verwijderd
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 499 Wednesday, July 29, 2020 9:01 AM

501
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
8
Plaats de clip met een kruiskop-
schroevendraaier.
■Wanneer is vaker periodiek onderhoud
nodig?
Afhankelijk van de gebruiksomstandigheden
van de auto, zoals veelvuldig gebruik of bij
het rijden in druk verkeer of in stoffige gebie-
den, moet de ventil atieopening mogelijk
vaker worden schoongemaakt. Zie voor
details het onderhoudsboekje of het garantie-
boekje.
■Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling
van het batterijpakket (tractiebatterij) beïn-
vloeden. Als het laden/ontladen van het
batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden
kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstof-
verbruik toenemen. Controleer en reinig de
ventilatieopening regelmatig.
●Onjuist omgaan met de kap en het filter
van de ventilati eopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt
over het schoonmaken van het filter, neem
dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Als “Maintenance Required for Trac-
tion Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor koel-
onderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-
informatiedisplay
●Verwijder de afdekkap van de ventilatie-
opening en reinig het filter als deze waar-
schuwingsmelding wordt weergegeven op
het multi-informatiedisplay. ( Blz. 499)
●Start na het reinigen van de ventilatieope-
ning het hybridesysteem en controleer of
de waarschuwingsmelding niet langer
weergegeven wordt.
Het kan tot 20 minuten na het starten van
het hybridesysteem duren voordat de
waarschuwingsmelding uitgaat. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige wanneer de waar-
schuwingsmelding niet verdwijnt.
WAARSCHUWING
■Bij het schoonmaken van de ventila-
tieopening
●Maak de ventilatieopening niet schoon
met water of andere vloeistoffen. Als er
water op het batterijpakket (tractiebatte-
rij) of andere componenten terechtkomt,
kan dit leiden tot een storing of brand.
●Zet het contact UIT om het hybridesys-
teem uit te schakelen alvorens de venti-
latieopening schoon te maken.
■Bij het verwijderen van de afdekkap
van de ventilatieopening
Raak de servicestekker die zich in de
buurt van de ventilatieopening bevindt niet
aan. ( Blz. 83)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 501 Wednesday, July 29, 2020 9:01 AM
