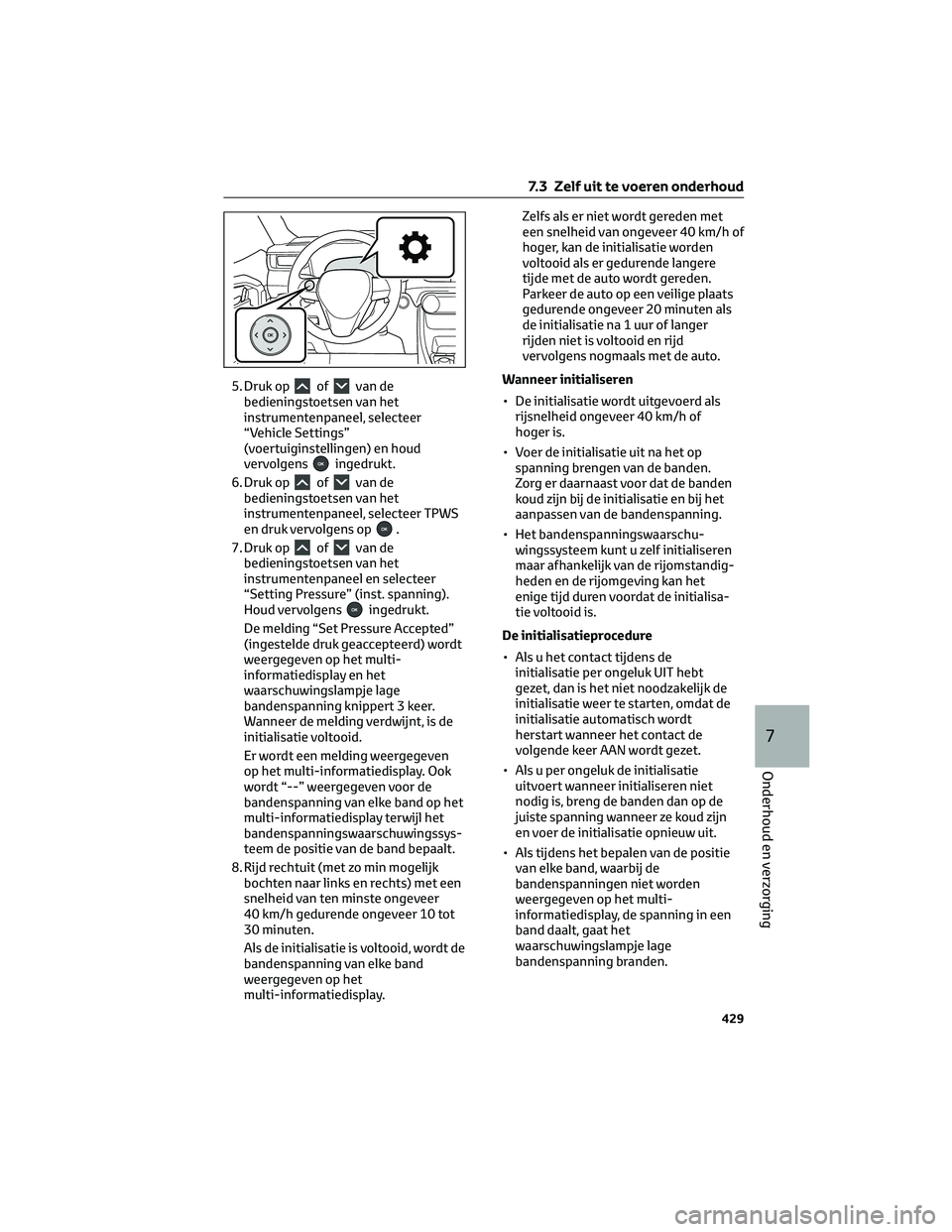

5. Druk opofvan de
bedieningstoetsen van het
instrumentenpaneel, selecteer
“Vehicle Settings”
(voertuiginstellingen) en houd
vervolgens
ingedrukt.
6. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel, selecteer TPWS
en druk vervolgens op
.
7. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel en selecteer
“Setting Pressure” (inst. spanning).
Houd vervolgens
ingedrukt.
De melding “Set Pressure Accepted”
(ingestelde druk geaccepteerd) wordt
weergegeven op het multi-
informatiedisplay en het
waarschuwingslampje lage
bandenspanning knippert 3 keer.
Wanneer de melding verdwijnt, is de
initialisatie voltooid.
Er wordt een melding weergegeven
op het multi-informatiedisplay. Ook
wordt “--” weergegeven voor de
bandenspanning van elke band op het
multi-informatiedisplay terwijl het
bandenspanningswaarschuwingssys-
teem de positie van de band bepaalt.
8. Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met een
snelheid van ten minste ongeveer
40 km/h gedurende ongeveer 10 tot
30 minuten.
Als de initialisatie is voltooid, wordt de
bandenspanning van elke band
weergegeven op het
multi-informatiedisplay.Zelfs als er niet wordt gereden met
een snelheid van ongeveer 40 km/h of
hoger, kan de initialisatie worden
voltooid als er gedurende langere
tijde met de auto wordt gereden.
Parkeer de auto op een veilige plaats
gedurende ongeveer 20 minuten als
de initialisatie na 1 uur of langer
rijden niet is voltooid en rijd
vervolgens nogmaals met de auto.
Wanneer initialiseren
• De initialisatie wordt uitgevoerd als
rijsnelheid ongeveer 40 km/h of
hoger is.
• Voer de initialisatie uit na het op
spanning brengen van de banden.
Zorg er daarnaast voor dat de banden
koud zijn bij de initialisatie en bij het
aanpassen van de bandenspanning.
• Het bandenspanningswaarschu-
wingssysteem kunt u zelf initialiseren
maar afhankelijk van de rijomstandig-
heden en de rijomgeving kan het
enige tijd duren voordat de initialisa-
tie voltooid is.
De initialisatieprocedure
• Als u het contact tijdens de
initialisatie per ongeluk UIT hebt
gezet, dan is het niet noodzakelijk de
initialisatie weer te starten, omdat de
initialisatie automatisch wordt
herstart wanneer het contact de
volgende keer AAN wordt gezet.
• Als u per ongeluk de initialisatie
uitvoert wanneer initialiseren niet
nodig is, breng de banden dan op de
juiste spanning wanneer ze koud zijn
en voer de initialisatie opnieuw uit.
• Als tijdens het bepalen van de positie
van elke band, waarbij de
bandenspanningen niet worden
weergegeven op het multi-
informatiedisplay, de spanning in een
band daalt, gaat het
waarschuwingslampje lage
bandenspanning branden.
7.3 Zelf uit te voeren onderhoud
429
7
Onderhoud en verzorging

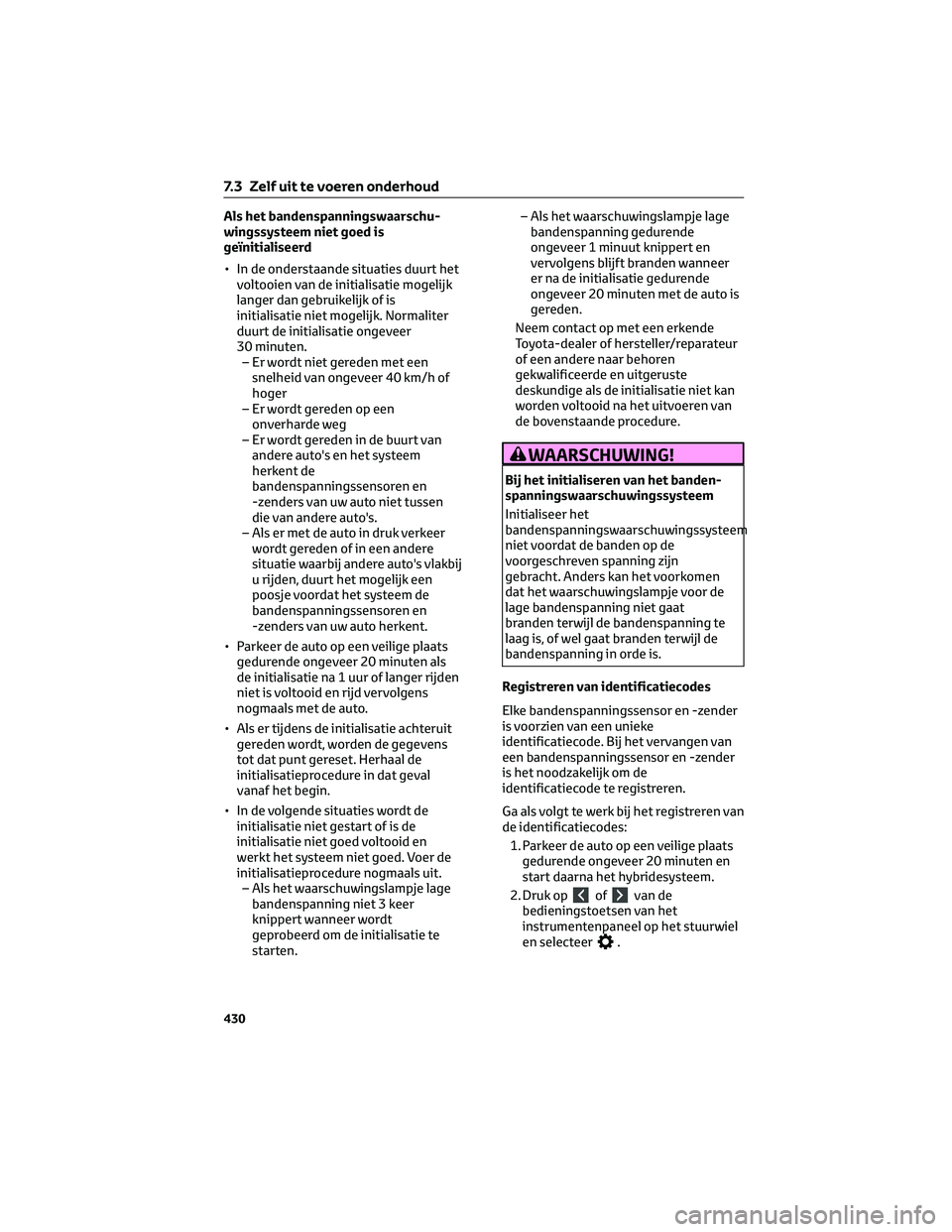

Als het bandenspanningswaarschu-
wingssysteem niet goed is
geïnitialiseerd
• In de onderstaande situaties duurt het
voltooien van de initialisatie mogelijk
langer dan gebruikelijk of is
initialisatie niet mogelijk. Normaliter
duurt de initialisatie ongeveer
30 minuten.
– Er wordt niet gereden met een
snelheid van ongeveer 40 km/h of
hoger
– Er wordt gereden op een
onverharde weg
– Er wordt gereden in de buurt van
andere auto's en het systeem
herkent de
bandenspanningssensoren en
-zenders van uw auto niet tussen
die van andere auto's.
– Als er met de auto in druk verkeer
wordt gereden of in een andere
situatie waarbij andere auto's vlakbij
u rijden, duurt het mogelijk een
poosje voordat het systeem de
bandenspanningssensoren en
-zenders van uw auto herkent.
• Parkeer de auto op een veilige plaats
gedurende ongeveer 20 minuten als
de initialisatie na 1 uur of langer rijden
niet is voltooid en rijd vervolgens
nogmaals met de auto.
• Als er tijdens de initialisatie achteruit
gereden wordt, worden de gegevens
tot dat punt gereset. Herhaal de
initialisatieprocedure in dat geval
vanaf het begin.
• In de volgende situaties wordt de
initialisatie niet gestart of is de
initialisatie niet goed voltooid en
werkt het systeem niet goed. Voer de
initialisatieprocedure nogmaals uit.
– Als het waarschuwingslampje lage
bandenspanning niet 3 keer
knippert wanneer wordt
geprobeerd om de initialisatie te
starten.– Als het waarschuwingslampje lage
bandenspanning gedurende
ongeveer 1 minuut knippert en
vervolgens blijft branden wanneer
er na de initialisatie gedurende
ongeveer 20 minuten met de auto is
gereden.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als de initialisatie niet kan
worden voltooid na het uitvoeren van
de bovenstaande procedure.
WAARSCHUWING!
Bij het initialiseren van het banden-
spanningswaarschuwingssysteem
Initialiseer het
bandenspanningswaarschuwingssysteem
niet voordat de banden op de
voorgeschreven spanning zijn
gebracht. Anders kan het voorkomen
dat het waarschuwingslampje voor de
lage bandenspanning niet gaat
branden terwijl de bandenspanning te
laag is, of wel gaat branden terwijl de
bandenspanning in orde is.
Registreren van identificatiecodes
Elke bandenspanningssensor en -zender
is voorzien van een unieke
identificatiecode. Bij het vervangen van
een bandenspanningssensor en -zender
is het noodzakelijk om de
identificatiecode te registreren.
Ga als volgt te werk bij het registreren van
de identificatiecodes:
1. Parkeer de auto op een veilige plaats
gedurende ongeveer 20 minuten en
start daarna het hybridesysteem.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel op het stuurwiel
en selecteer
.
7.3 Zelf uit te voeren onderhoud
430

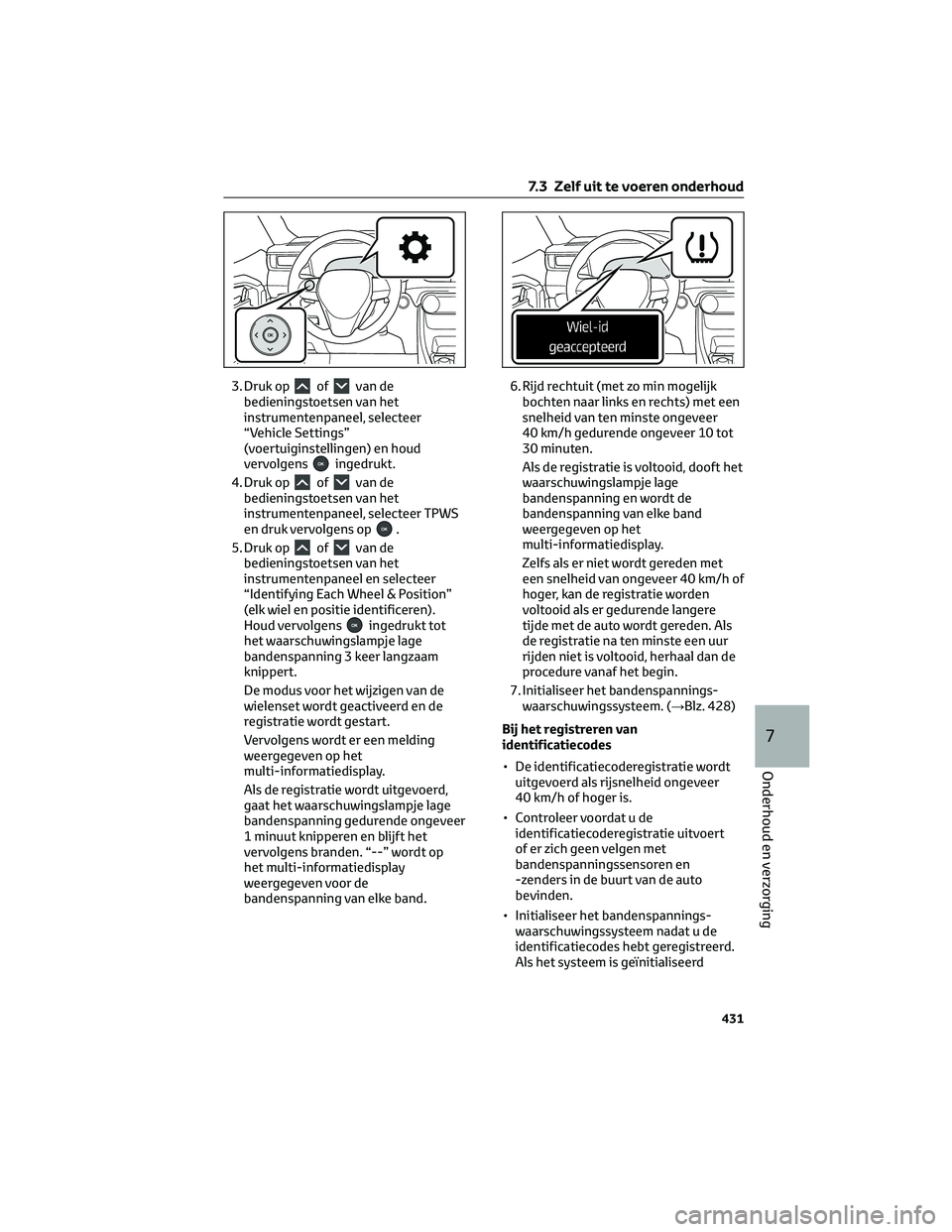

3. Druk opofvan de
bedieningstoetsen van het
instrumentenpaneel, selecteer
“Vehicle Settings”
(voertuiginstellingen) en houd
vervolgens
ingedrukt.
4. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel, selecteer TPWS
en druk vervolgens op
.
5. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel en selecteer
“Identifying Each Wheel & Position”
(elk wiel en positie identificeren).
Houd vervolgens
ingedrukt tot
het waarschuwingslampje lage
bandenspanning 3 keer langzaam
knippert.
De modus voor het wijzigen van de
wielenset wordt geactiveerd en de
registratie wordt gestart.
Vervolgens wordt er een melding
weergegeven op het
multi-informatiedisplay.
Als de registratie wordt uitgevoerd,
gaat het waarschuwingslampje lage
bandenspanning gedurende ongeveer
1 minuut knipperen en blijft het
vervolgens branden. “--” wordt op
het multi-informatiedisplay
weergegeven voor de
bandenspanning van elke band.6. Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met een
snelheid van ten minste ongeveer
40 km/h gedurende ongeveer 10 tot
30 minuten.
Als de registratie is voltooid, dooft het
waarschuwingslampje lage
bandenspanning en wordt de
bandenspanning van elke band
weergegeven op het
multi-informatiedisplay.
Zelfs als er niet wordt gereden met
een snelheid van ongeveer 40 km/h of
hoger, kan de registratie worden
voltooid als er gedurende langere
tijde met de auto wordt gereden. Als
de registratie na ten minste een uur
rijden niet is voltooid, herhaal dan de
procedure vanaf het begin.
7. Initialiseer het bandenspannings-
waarschuwingssysteem. (→Blz. 428)
Bij het registreren van
identificatiecodes
• De identificatiecoderegistratie wordt
uitgevoerd als rijsnelheid ongeveer
40 km/h of hoger is.
• Controleer voordat u de
identificatiecoderegistratie uitvoert
of er zich geen velgen met
bandenspanningssensoren en
-zenders in de buurt van de auto
bevinden.
• Initialiseer het bandenspannings-
waarschuwingssysteem nadat u de
identificatiecodes hebt geregistreerd.
Als het systeem is geïnitialiseerd
7.3 Zelf uit te voeren onderhoud
431
7
Onderhoud en verzorging

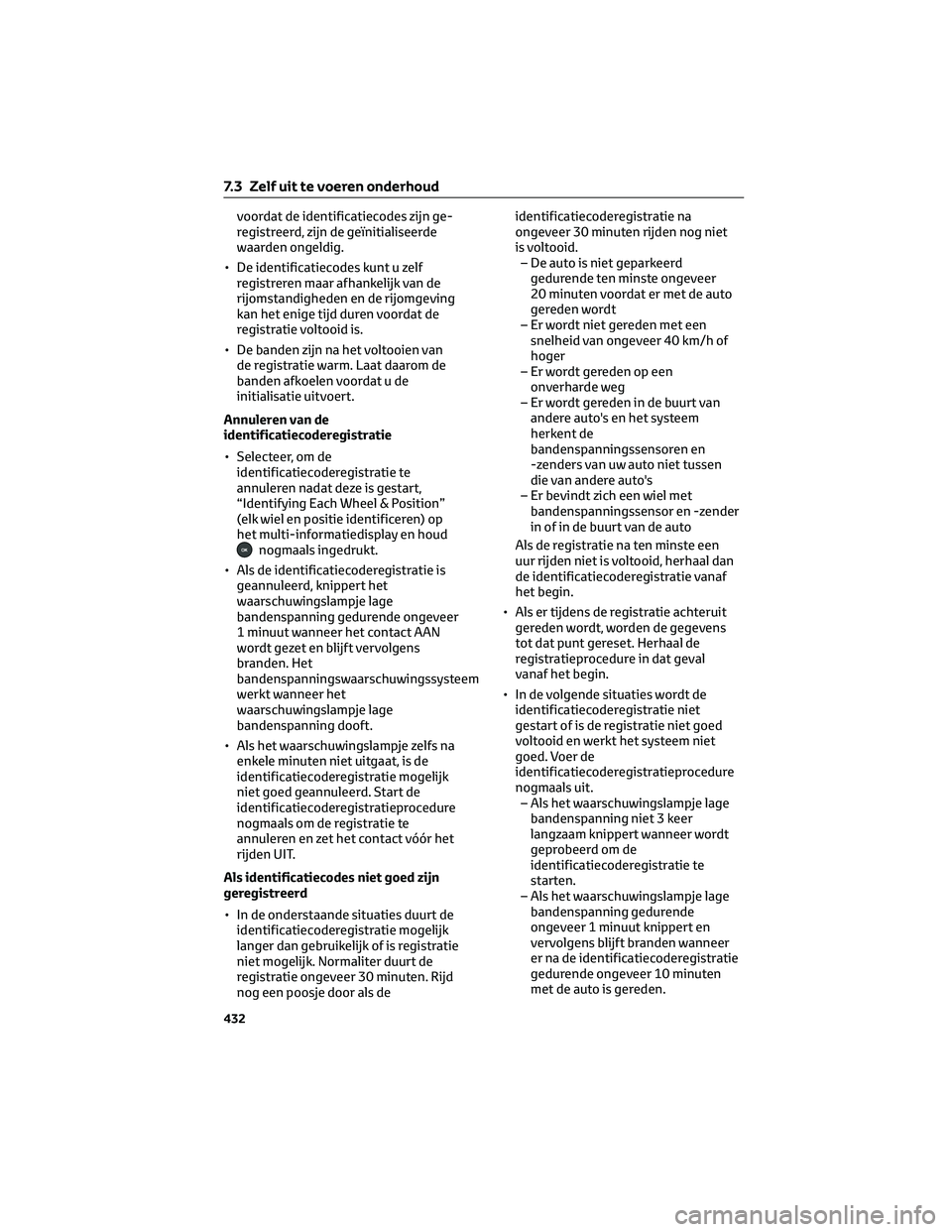

voordat de identificatiecodes zijn ge-
registreerd, zijn de geïnitialiseerde
waarden ongeldig.
• De identificatiecodes kunt u zelf
registreren maar afhankelijk van de
rijomstandigheden en de rijomgeving
kan het enige tijd duren voordat de
registratie voltooid is.
• De banden zijn na het voltooien van
de registratie warm. Laat daarom de
banden afkoelen voordat u de
initialisatie uitvoert.
Annuleren van de
identificatiecoderegistratie
• Selecteer, om de
identificatiecoderegistratie te
annuleren nadat deze is gestart,
“Identifying Each Wheel & Position”
(elk wiel en positie identificeren) op
het multi-informatiedisplay en houd
nogmaals ingedrukt.
• Als de identificatiecoderegistratie is
geannuleerd, knippert het
waarschuwingslampje lage
bandenspanning gedurende ongeveer
1 minuut wanneer het contact AAN
wordt gezet en blijft vervolgens
branden. Het
bandenspanningswaarschuwingssysteem
werkt wanneer het
waarschuwingslampje lage
bandenspanning dooft.
• Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, is de
identificatiecoderegistratie mogelijk
niet goed geannuleerd. Start de
identificatiecoderegistratieprocedure
nogmaals om de registratie te
annuleren en zet het contact vóór het
rijden UIT.
Als identificatiecodes niet goed zijn
geregistreerd
• In de onderstaande situaties duurt de
identificatiecoderegistratie mogelijk
langer dan gebruikelijk of is registratie
niet mogelijk. Normaliter duurt de
registratie ongeveer 30 minuten. Rijd
nog een poosje door als deidentificatiecoderegistratie na
ongeveer 30 minuten rijden nog niet
is voltooid.
– De auto is niet geparkeerd
gedurende ten minste ongeveer
20 minuten voordat er met de auto
gereden wordt
– Er wordt niet gereden met een
snelheid van ongeveer 40 km/h of
hoger
– Er wordt gereden op een
onverharde weg
– Er wordt gereden in de buurt van
andere auto's en het systeem
herkent de
bandenspanningssensoren en
-zenders van uw auto niet tussen
die van andere auto's
– Er bevindt zich een wiel met
bandenspanningssensor en -zender
in of in de buurt van de auto
Als de registratie na ten minste een
uur rijden niet is voltooid, herhaal dan
de identificatiecoderegistratie vanaf
het begin.
• Als er tijdens de registratie achteruit
gereden wordt, worden de gegevens
tot dat punt gereset. Herhaal de
registratieprocedure in dat geval
vanaf het begin.
• In de volgende situaties wordt de
identificatiecoderegistratie niet
gestart of is de registratie niet goed
voltooid en werkt het systeem niet
goed. Voer de
identificatiecoderegistratieprocedure
nogmaals uit.
– Als het waarschuwingslampje lage
bandenspanning niet 3 keer
langzaam knippert wanneer wordt
geprobeerd om de
identificatiecoderegistratie te
starten.
– Als het waarschuwingslampje lage
bandenspanning gedurende
ongeveer 1 minuut knippert en
vervolgens blijft branden wanneer
er na de identificatiecoderegistratie
gedurende ongeveer 10 minuten
met de auto is gereden.
7.3 Zelf uit te voeren onderhoud
432

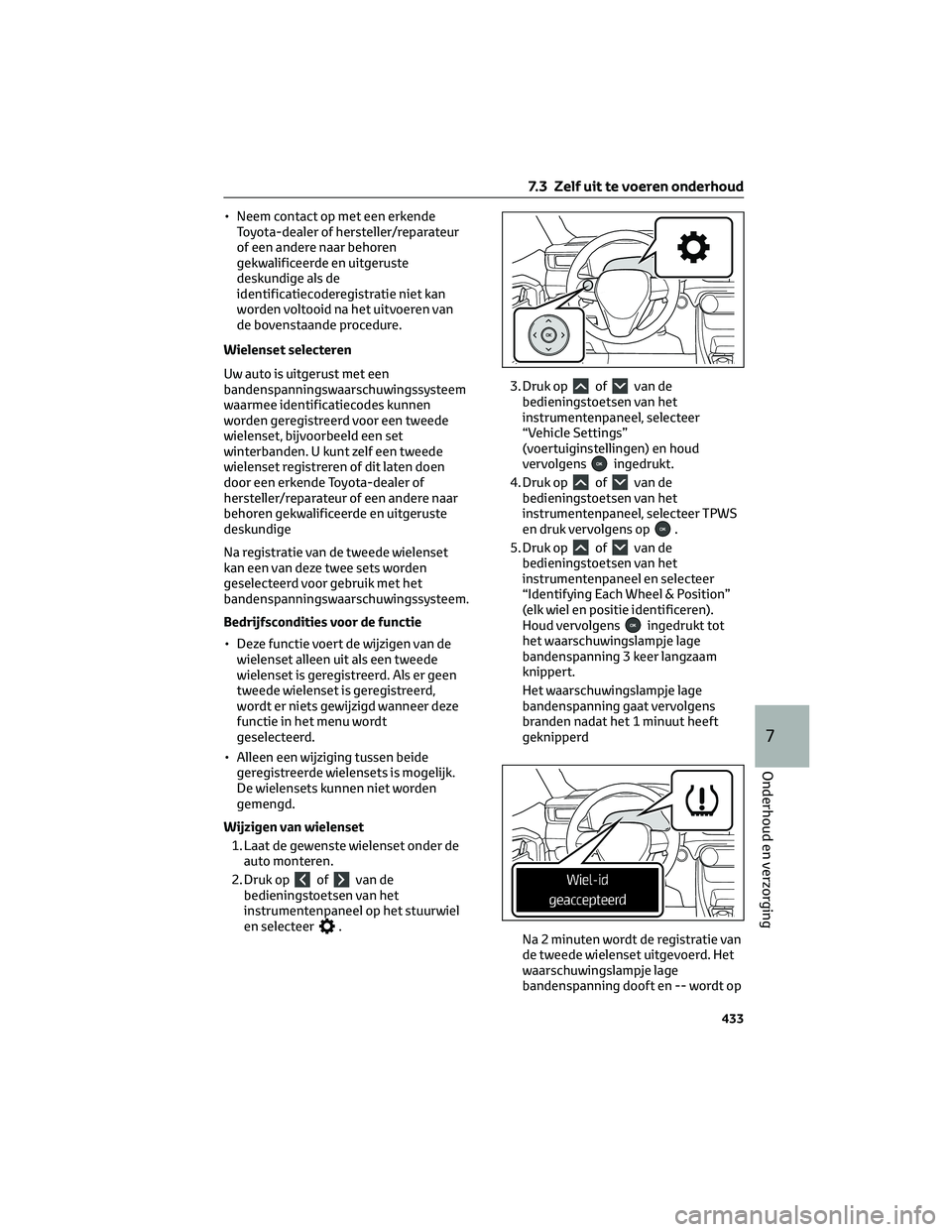

• Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als de
identificatiecoderegistratie niet kan
worden voltooid na het uitvoeren van
de bovenstaande procedure.
Wielenset selecteren
Uw auto is uitgerust met een
bandenspanningswaarschuwingssysteem
waarmee identificatiecodes kunnen
worden geregistreerd voor een tweede
wielenset, bijvoorbeeld een set
winterbanden. U kunt zelf een tweede
wielenset registreren of dit laten doen
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige
Na registratie van de tweede wielenset
kan een van deze twee sets worden
geselecteerd voor gebruik met het
bandenspanningswaarschuwingssysteem.
Bedrijfscondities voor de functie
• Deze functie voert de wijzigen van de
wielenset alleen uit als een tweede
wielenset is geregistreerd. Als er geen
tweede wielenset is geregistreerd,
wordt er niets gewijzigd wanneer deze
functie in het menu wordt
geselecteerd.
• Alleen een wijziging tussen beide
geregistreerde wielensets is mogelijk.
De wielensets kunnen niet worden
gemengd.
Wijzigen van wielenset
1. Laat de gewenste wielenset onder de
auto monteren.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel op het stuurwiel
en selecteer
.3. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel, selecteer
“Vehicle Settings”
(voertuiginstellingen) en houd
vervolgens
ingedrukt.
4. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel, selecteer TPWS
en druk vervolgens op
.
5. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel en selecteer
“Identifying Each Wheel & Position”
(elk wiel en positie identificeren).
Houd vervolgens
ingedrukt tot
het waarschuwingslampje lage
bandenspanning 3 keer langzaam
knippert.
Het waarschuwingslampje lage
bandenspanning gaat vervolgens
branden nadat het 1 minuut heeft
geknipperd
Na 2 minuten wordt de registratie van
de tweede wielenset uitgevoerd. Het
waarschuwingslampje lage
bandenspanning dooft en -- wordt op
7.3 Zelf uit te voeren onderhoud
433
7
Onderhoud en verzorging

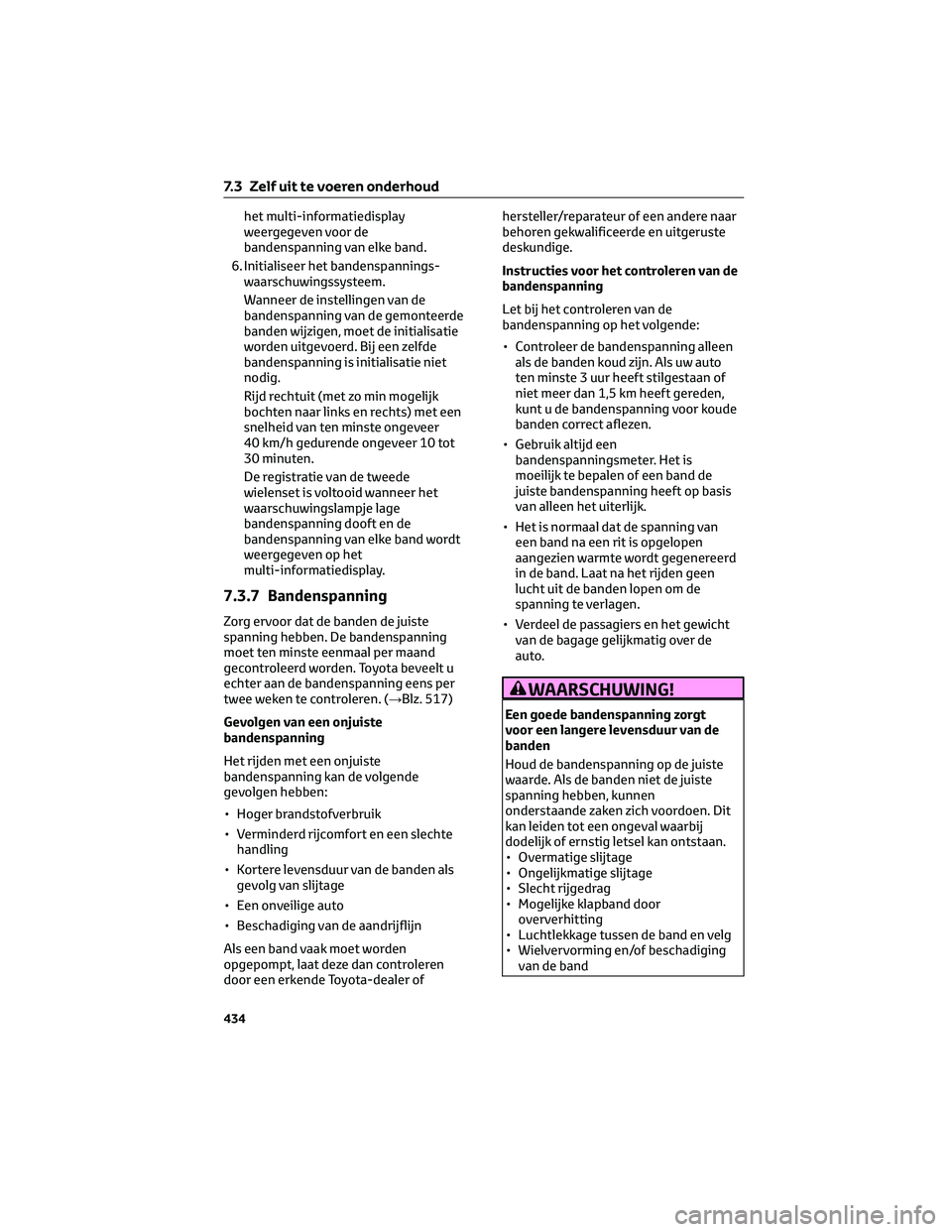

het multi-informatiedisplay
weergegeven voor de
bandenspanning van elke band.
6. Initialiseer het bandenspannings-
waarschuwingssysteem.
Wanneer de instellingen van de
bandenspanning van de gemonteerde
banden wijzigen, moet de initialisatie
worden uitgevoerd. Bij een zelfde
bandenspanning is initialisatie niet
nodig.
Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met een
snelheid van ten minste ongeveer
40 km/h gedurende ongeveer 10 tot
30 minuten.
De registratie van de tweede
wielenset is voltooid wanneer het
waarschuwingslampje lage
bandenspanning dooft en de
bandenspanning van elke band wordt
weergegeven op het
multi-informatiedisplay.
7.3.7 Bandenspanning
Zorg ervoor dat de banden de juiste
spanning hebben. De bandenspanning
moet ten minste eenmaal per maand
gecontroleerd worden. Toyota beveelt u
echter aan de bandenspanning eens per
twee weken te controleren. (→Blz. 517)
Gevolgen van een onjuiste
bandenspanning
Het rijden met een onjuiste
bandenspanning kan de volgende
gevolgen hebben:
• Hoger brandstofverbruik
• Verminderd rijcomfort en een slechte
handling
• Kortere levensduur van de banden als
gevolg van slijtage
• Een onveilige auto
• Beschadiging van de aandrijflijn
Als een band vaak moet worden
opgepompt, laat deze dan controleren
door een erkende Toyota-dealer ofhersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Instructies voor het controleren van de
bandenspanning
Let bij het controleren van de
bandenspanning op het volgende:
• Controleer de bandenspanning alleen
als de banden koud zijn. Als uw auto
ten minste 3 uur heeft stilgestaan of
niet meer dan 1,5 km heeft gereden,
kunt u de bandenspanning voor koude
banden correct aflezen.
• Gebruik altijd een
bandenspanningsmeter. Het is
moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis
van alleen het uiterlijk.
• Het is normaal dat de spanning van
een band na een rit is opgelopen
aangezien warmte wordt gegenereerd
in de band. Laat na het rijden geen
lucht uit de banden lopen om de
spanning te verlagen.
• Verdeel de passagiers en het gewicht
van de bagage gelijkmatig over de
auto.
WAARSCHUWING!
Een goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde. Als de banden niet de juiste
spanning hebben, kunnen
onderstaande zaken zich voordoen. Dit
kan leiden tot een ongeval waarbij
dodelijk of ernstig letsel kan ontstaan.
• Overmatige slijtage
• Ongelijkmatige slijtage
• Slecht rijgedrag
• Mogelijke klapband door
oververhitting
• Luchtlekkage tussen de band en velg
• Wielvervorming en/of beschadiging
van de band
7.3 Zelf uit te voeren onderhoud
434

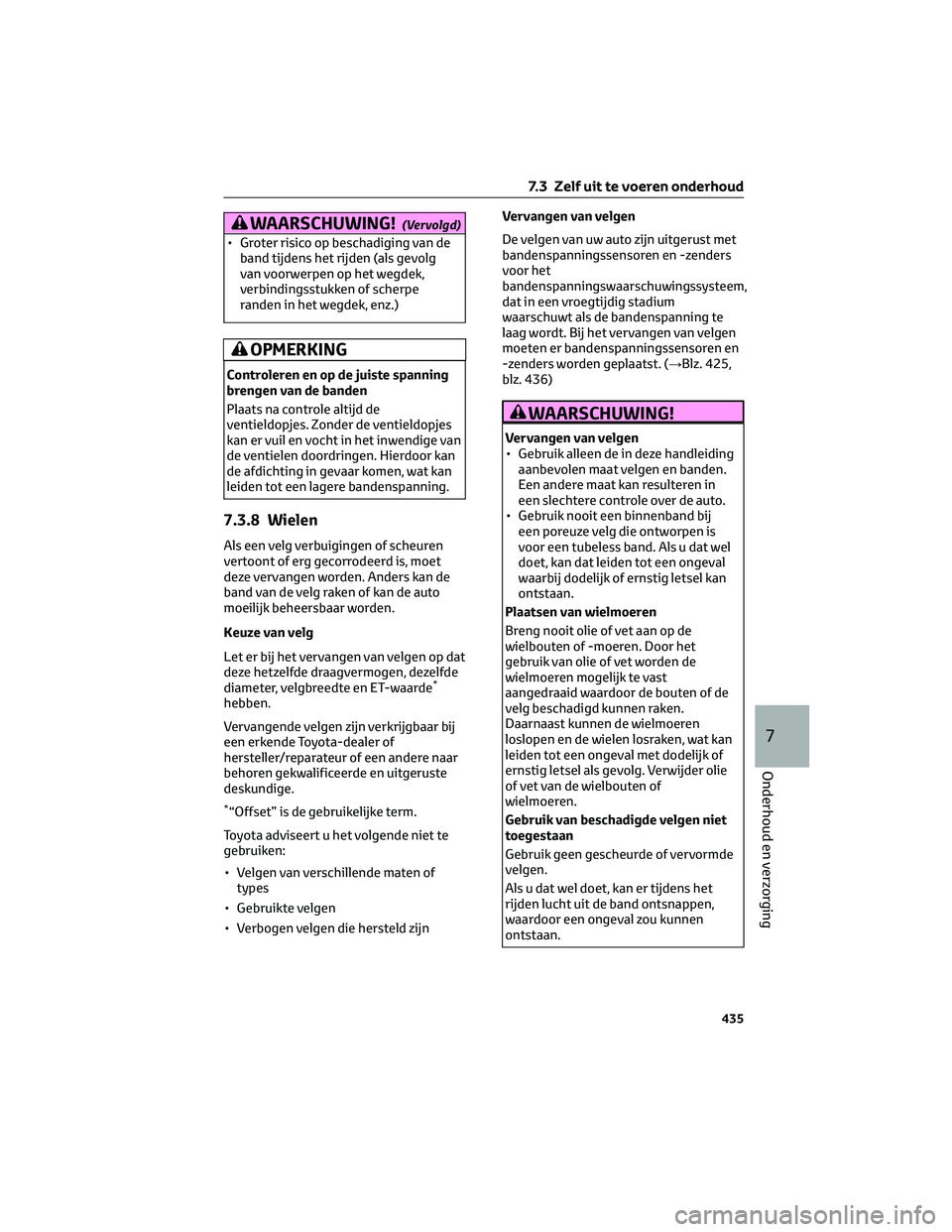

WAARSCHUWING!(Vervolgd)
• Groter risico op beschadiging van de
band tijdens het rijden (als gevolg
van voorwerpen op het wegdek,
verbindingsstukken of scherpe
randen in het wegdek, enz.)
OPMERKING
Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de
ventieldopjes. Zonder de ventieldopjes
kan er vuil en vocht in het inwendige van
de ventielen doordringen. Hierdoor kan
de afdichting in gevaar komen, wat kan
leiden tot een lagere bandenspanning.
7.3.8 Wielen
Als een velg verbuigingen of scheuren
vertoont of erg gecorrodeerd is, moet
deze vervangen worden. Anders kan de
band van de velg raken of kan de auto
moeilijk beheersbaar worden.
Keuze van velg
Let er bij het vervangen van velgen op dat
deze hetzelfde draagvermogen, dezelfde
diameter, velgbreedte en ET-waarde
*
hebben.
Vervangende velgen zijn verkrijgbaar bij
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*“Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
• Velgen van verschillende maten of
types
• Gebruikte velgen
• Verbogen velgen die hersteld zijnVervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders
voor het
bandenspanningswaarschuwingssysteem,
dat in een vroegtijdig stadium
waarschuwt als de bandenspanning te
laag wordt. Bij het vervangen van velgen
moeten er bandenspanningssensoren en
-zenders worden geplaatst. (→Blz. 425,
blz. 436)
WAARSCHUWING!
Vervangen van velgen
• Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in
een slechtere controle over de auto.
• Gebruik nooit een binnenband bij
een poreuze velg die ontworpen is
voor een tubeless band. Als u dat wel
doet, kan dat leiden tot een ongeval
waarbij dodelijk of ernstig letsel kan
ontstaan.
Plaatsen van wielmoeren
Breng nooit olie of vet aan op de
wielbouten of -moeren. Door het
gebruik van olie of vet worden de
wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de
velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren
loslopen en de wielen losraken, wat kan
leiden tot een ongeval met dodelijk of
ernstig letsel als gevolg. Verwijder olie
of vet van de wielbouten of
wielmoeren.
Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen.
Als u dat wel doet, kan er tijdens het
rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen
ontstaan.
7.3 Zelf uit te voeren onderhoud
435
7
Onderhoud en verzorging

OPMERKING
Vervangen van
bandenspanningssensoren en
-zenders
• Omdat het repareren of vervangen
van een band invloed kan hebben op
de bandenspanningssensoren en
-zenders, adviseren we u deze
werkzaamheden uit te laten voeren
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige. Ga ook voor de
aanschaf van
bandenspanningssensoren en
-zenders naar een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Gebruik voor uw auto alleen originele
Toyota-velgen. Bij niet-originele
velgen kan niet worden gegarandeerd
dat de bandenspanningssensoren en
-zenders goed werken.
Belangrijke aanwijzingen voor
lichtmetalen velgen
• Gebruik uitsluitend de Toyota-
wielmoeren en de Toyota-
wielmoersleutel bij uw lichtmetalen
velgen.
• Controleer de wielmoeren na de
eerste 1.600 km telkens als een band
is verwisseld, een band is gerepareerd
of is vervangen.
• Pas op dat lichtmetalen velgen niet
beschadigd raken als u
sneeuwkettingen gebruikt.
• Bij het balanceren moet gebruik
worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes,
die geplaatst dienen te worden met
een kunststof of rubber hamer.
7.3.9 Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen
Auto's met linkse besturing
1. Zet het contact UIT.
Controleer of de laadstekker niet is
aangesloten. Gebruik de op afstand
bedienbare airconditioning niet
tijdens de procedure.
2. Open het voorpassagiersportier.
Door het portier open te houden
wordt plotseling in werking treden
van de op afstand bedienbare
airconditioning voorkomen.
(→Blz. 379)
3. Open het dashboardkastje en schuif
de demper los.
4. Druk de nokken aan beide zijden van
het dashboardkastje in en open het
dashboardkastje langzaam helemaal
terwijl u het ondersteunt.
7.3 Zelf uit te voeren onderhoud
436

5. Til het volledig geopende
dashboardkastje iets omhoog en trek
het richting de stoel om de onderzijde
van het dashboardkastje los te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan trekt.
Trek het dashboardkastje in plaats
daarvan richting de stoel terwijl u de
hoogte van het dashboardkastje
enigszins aanpast.
6. Ontgrendel de afdekkap van het filter
(
A), haal de afdekkap van het filter
uit de klauwen (
B) en verwijder de
afdekkap van het filter.7. Verwijder de filterhouder.
8. Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens
UP op het filter
moeten naar boven wijzen.
9. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
7.3 Zelf uit te voeren onderhoud
437
7
Onderhoud en verzorging

Auto's met rechtse besturing
1. Zet het contact UIT.
Controleer of de laadstekker niet is
aangesloten. Gebruik de op afstand
bedienbare airconditioning niet
tijdens de procedure.
2. Open het voorpassagiersportier.
Door het portier open te houden
wordt plotseling in werking treden
van de op afstand bedienbare
airconditioning voorkomen.
(→Blz. 379)
3. Open het dashboardkastje en schuif
de demper los.
4. Druk de nokken aan beide zijden van
het dashboardkastje in en open het
dashboardkastje langzaam helemaal
terwijl u het ondersteunt.5. Til het volledig geopende
dashboardkastje iets omhoog en trek
het richting de stoel om de onderzijde
van het dashboardkastje los te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan trekt.
Trek het dashboardkastje in plaats
daarvan richting de stoel terwijl u de
hoogte van het dashboardkastje
enigszins aanpast.
6. Ontgrendel de afdekkap van het filter
(
A), haal de afdekkap van het filter
uit de klauwen (
B) en verwijder de
afdekkap van het filter.
7. Verwijder de filterhouder.
7.3 Zelf uit te voeren onderhoud
438
