sensor TOYOTA VERSO 2017 Bruksanvisningar (in Swedish)

262
2-5. Använda andra system under körning
OM64517SE

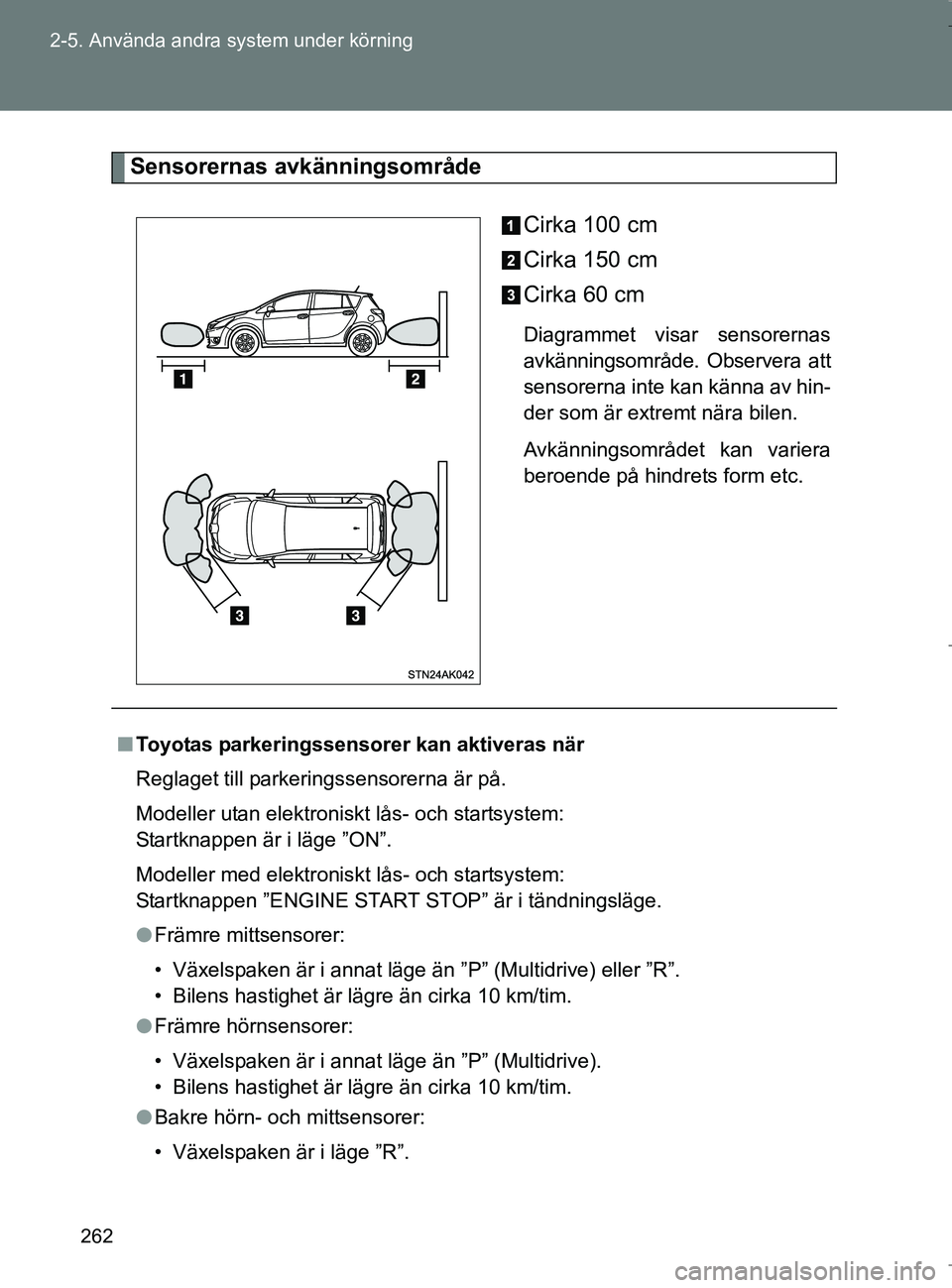

Sensorernas avkänningsområde
Cirka 100 cm
Cirka 150 cm
Cirka 60 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte kan känna av hin-
der som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på hindrets form etc.
nToyotas parkeringssensorer kan aktiveras när
Reglaget till parkeringssensorerna är på.
Modeller utan elektroniskt lås- och startsystem:
Startknappen är i läge ”ON”.
Modeller med elektroniskt lås- och startsystem:
Startknappen ”ENGINE START STOP” är i tändningsläge.
l Främre mittsensorer:
• Växelspaken är i annat läge än ”P” (Multidrive) eller ”R”.
• Bilens hastighet är lägre än cirka 10 km/tim.
l Främre hörnsensorer:
• Växelspaken är i annat läge än ”P” (Multidrive).
• Bilens hastighet är lägre än cirka 10 km/tim.
l Bakre hörn- och mittsensorer:
• Växelspaken är i läge ”R”.
OM64517SE.book Page 262 Wednesday, December 7, 2016 4:10 PM

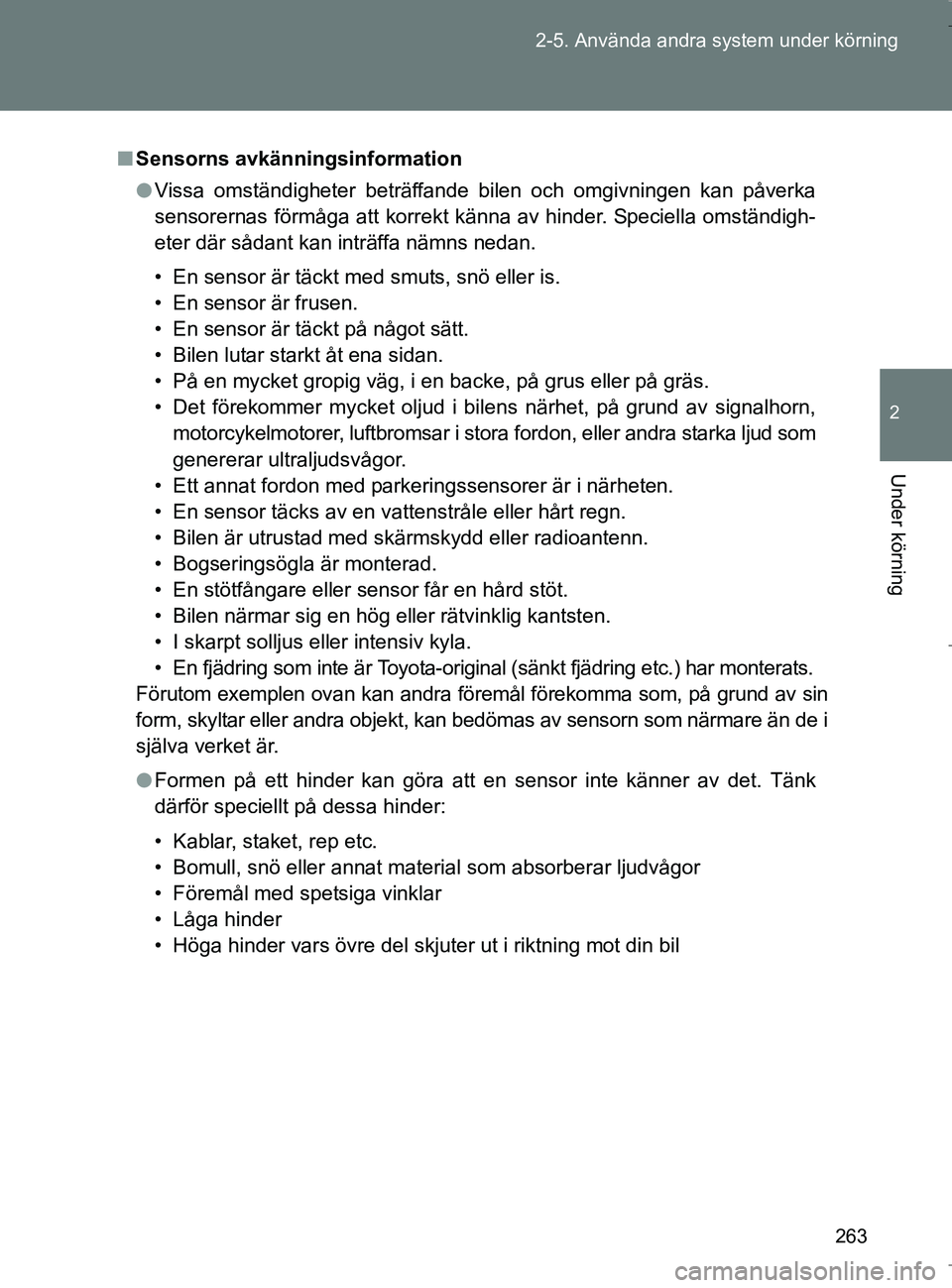

263
2-5. Använda andra system under körning
2
Under körning
OM64517SE
n
Sensorns avkänningsinformation
l Vissa omständigheter beträffande bilen och omgivningen kan påverka
sensorernas förmåga att korrekt känna av hinder. Speciella omständigh-
eter där sådant kan inträffa nämns nedan.
• En sensor är täckt med smuts, snö eller is.
• En sensor är frusen.
• En sensor är täckt på något sätt.
• Bilen lutar starkt åt ena sidan.
• På en mycket gropig väg, i en backe, på grus eller på gräs\
.
• Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
• Ett annat fordon med parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle eller hårt regn.
• Bilen är utrustad med skärmskydd eller radioantenn.
• Bogseringsögla är monterad.
• En stötfångare eller sensor får en hård stöt.
• Bilen närmar sig en hög eller rätvinklig kantsten.
• I skarpt solljus eller intensiv kyla.
• En fjädring som inte är Toyota-original (sänkt fjädring etc.) har monterats.
Förutom exemplen ovan kan andra föremål förekomma som, på grund av sin
form, skyltar eller andra objekt, kan bedömas av sensorn som närmare än de i
själva verket är.
l Formen på ett hinder kan göra att en sensor inte känner av det. Tänk
därför speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö eller annat material som absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
OM64517SE.book Page 263 Wednesday, December 7, 2016 4:10 PM

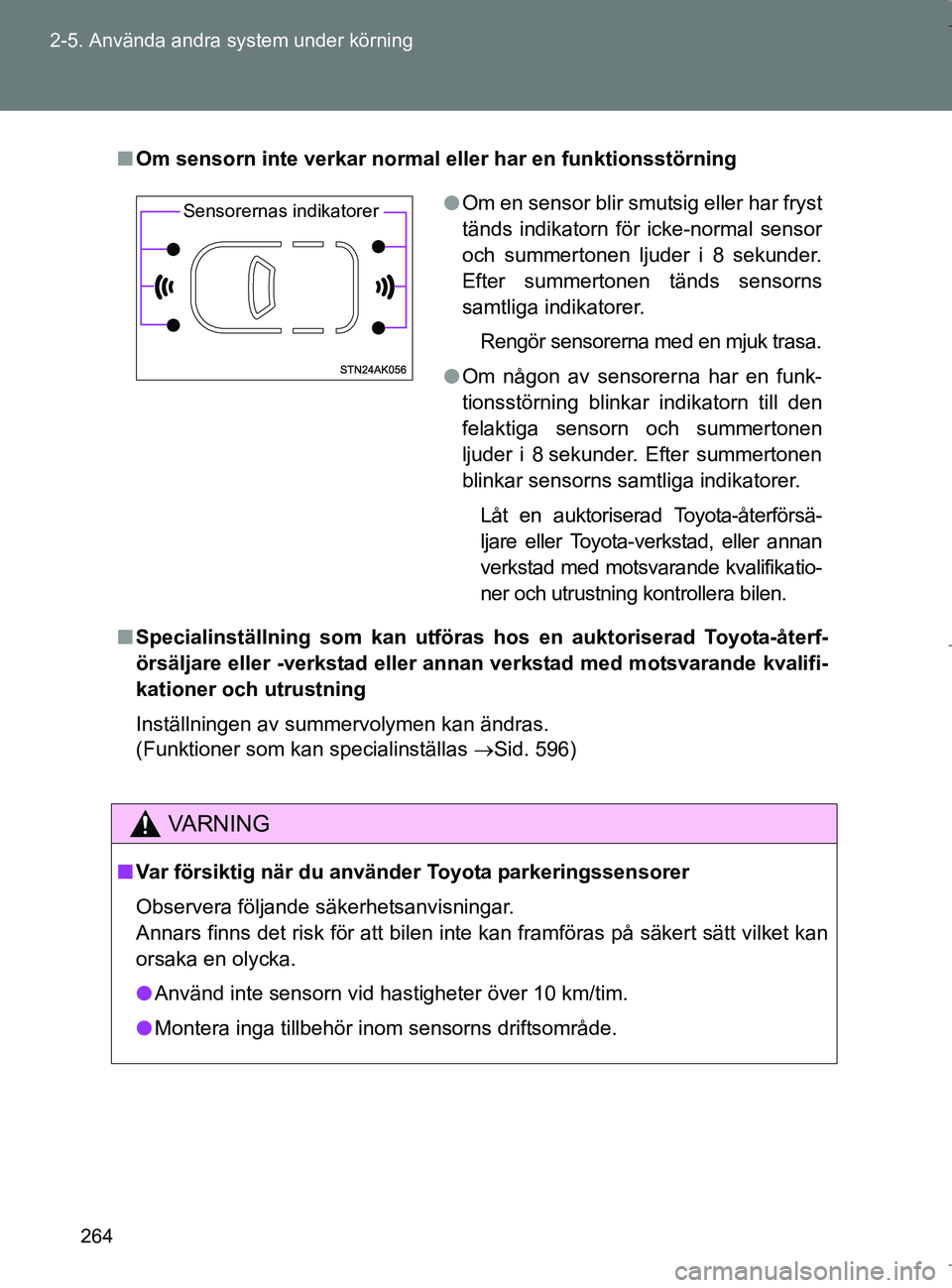

264
2-5. Använda andra system under körning
OM64517SE
n
Om sensorn inte verkar normal eller har en funktionsstörning
n Specialinställning som kan utföras hos en auktoriserad Toyota-återf-
örsäljare eller -verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning
Inställningen av summervolymen kan ändras.
(Funktioner som kan specialinställas Sid. 596)
VA R N I N G
nVar försiktig när du använder Toyota parkeringssensorer
Observera följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte kan framföras på säkert sätt vilket kan
orsaka en olycka.
l Använd inte sensorn vid hastigheter över 10 km/tim.
l Montera inga tillbehör inom sensorns driftsområde.
lOm en sensor blir smutsig eller har fryst
tänds indikatorn för icke-normal sensor
och summertonen ljuder i 8 sekunder.
Efter summertonen tänds sensorns
samtliga indikatorer.
Rengör sensorerna med en mjuk trasa.
l Om någon av sensorerna har en funk-
tionsstörning blinkar indikatorn till den
felaktiga sensorn och summertonen
ljuder i 8 sekunder. Efter summertonen
blinkar sensorns samtliga indikatorer.
Låt en auktoriserad Toyota-återförsä-
ljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner och utrustning kontrollera bilen.Sensorernas indikatorer
OM64517SE.book Page 264 Wednesday, December 7, 2016 4:10 PM

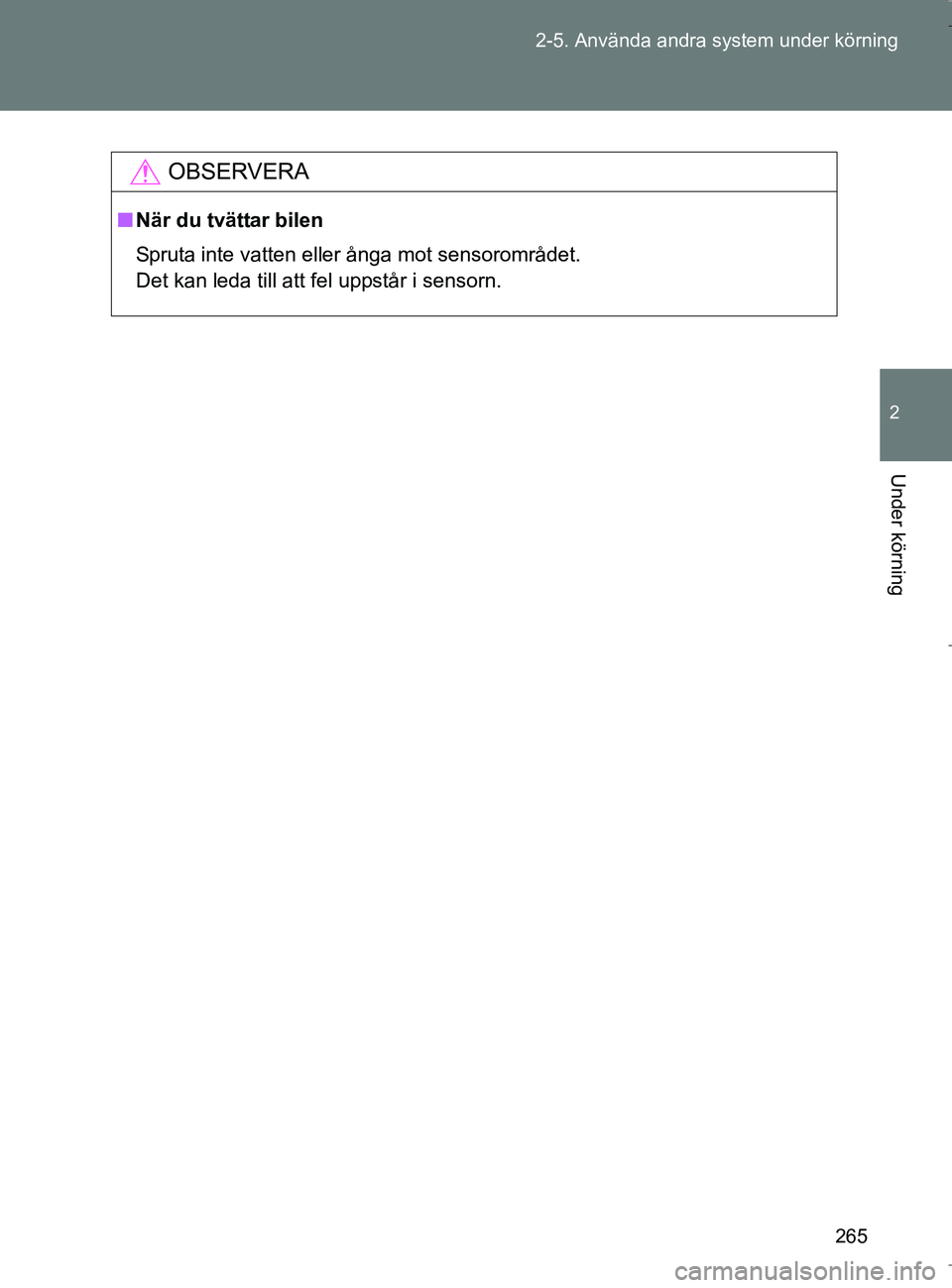

265
2-5. Använda andra system under körning
2
Under körning
OM64517SE
OBSERVERA
n
När du tvättar bilen
Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
OM64517SE.book Page 265 Wednesday, December 7, 2016 4:10 PM

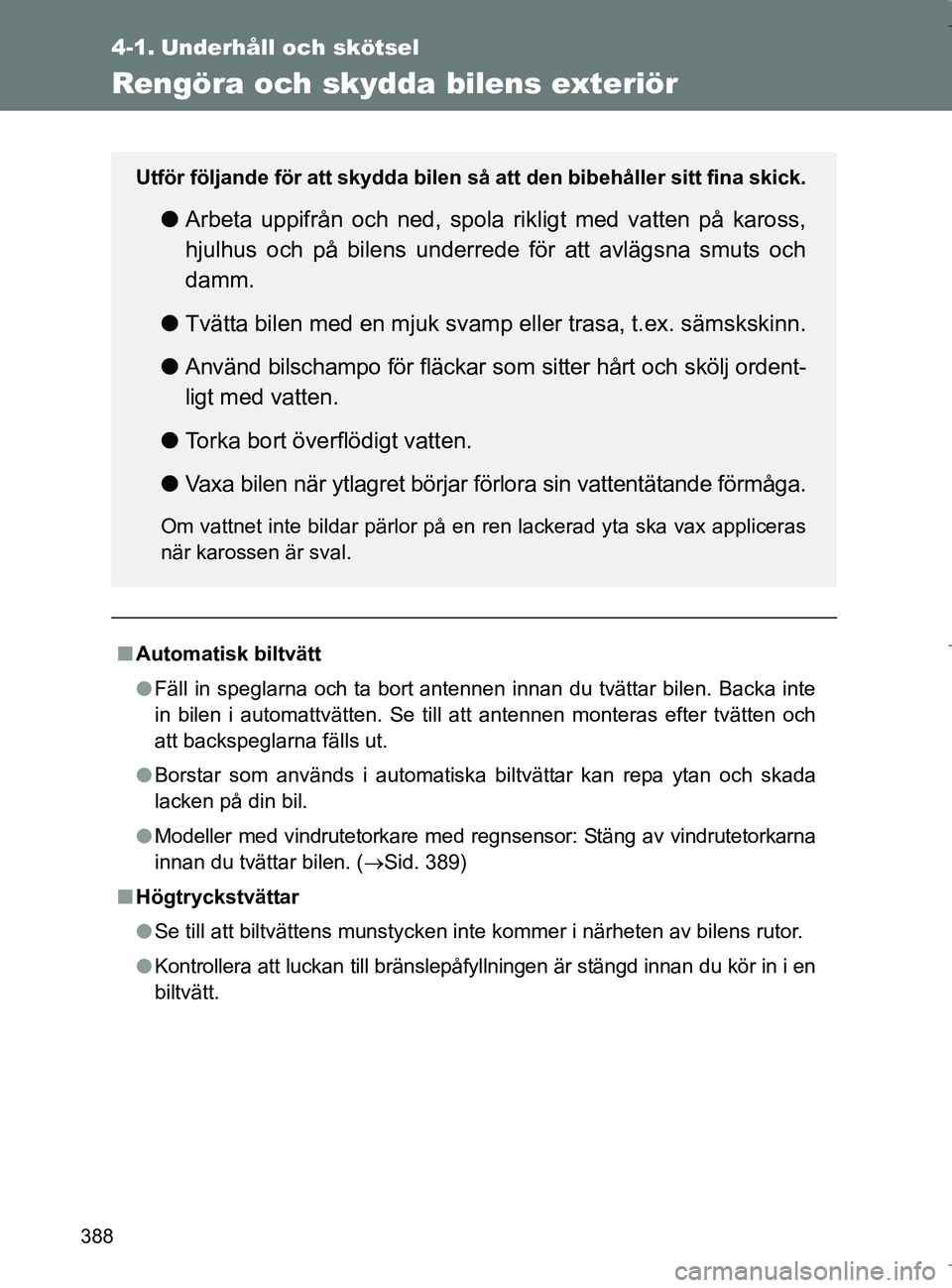

388
OM64517SE
4-1. Underhåll och skötsel
Rengöra och skydda bilens exteriör
nAutomatisk biltvätt
l Fäll in speglarna och ta bort antennen innan du tvättar bilen. Backa inte
in bilen i automattvätten. Se till att antennen monteras efter tvätten och
att backspeglarna fälls ut.
l Borstar som används i automatiska biltvättar kan repa ytan och skada
lacken på din bil.
l Modeller med vindrutetorkare med regnsensor: Stäng av vindrutetorkarna
innan du tvättar bilen. ( Sid. 389)
n Högtryckstvättar
l Se till att biltvättens munstycken inte kommer i närheten av bilens rutor.
l Kontrollera att luckan till bränslepåfyllningen är stängd innan du kör in i en
biltvätt.
Utför följande för att skydda bilen så att den bibehåller sitt fina skick.
l Arbeta uppifrån och ned, spola ri kligt med vatten på kaross,
hjulhus och på bilens underrede för att avlägsna smuts och
damm.
l Tvätta bilen med en mjuk svamp eller trasa, t.ex. sämskskinn.
l Använd bilschampo för fläckar som sitter hårt och skölj ordent-
ligt med vatten.
l Torka bort överflödigt vatten.
l Vaxa bilen när ytlagret börjar förlora sin vattentätande förmåga.
Om vattnet inte bildar pärlor på en ren lackerad yta ska vax appliceras
när karossen är sval.
OM64517SE.book Page 388 Wednesday, December 7, 2016 4:10 PM

389
4-1. Underhåll och skötsel
4
Underhåll och skötsel
OM64517SE
n

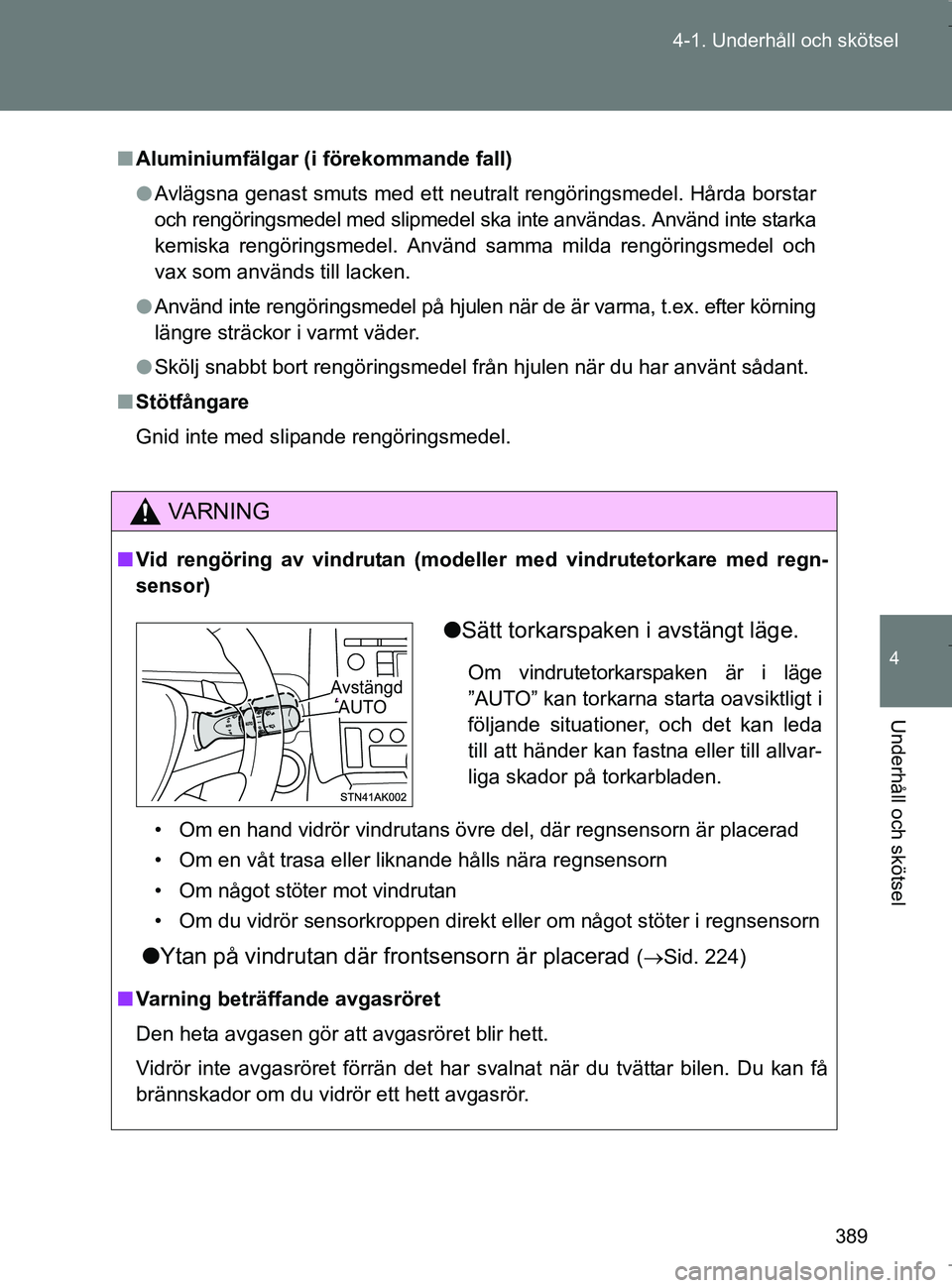

Aluminiumfälgar (i förekommande fall)
l Avlägsna genast smuts med ett neutralt rengöringsmedel. Hårda borstar
och rengöringsmedel med slipmedel ska inte användas. Använd inte starka
kemiska rengöringsmedel. Använd samma milda rengöringsmedel och
vax som används till lacken.
l Använd inte rengöringsmedel på hjulen när de är varma, t.ex. efter körning
längre sträckor i varmt väder.
l Skölj snabbt bort rengöringsmedel fr ån hjulen när du har använt sådant.
n Stötfångare
Gnid inte med slipande rengöringsmedel.
VA R N I N G
nVid rengöring av vindrutan (modeller med vindrutetorkare med regn-
sensor)
• Om en hand vidrör vindrutans övre del, där regnsensorn är placerad
• Om en våt trasa eller liknande hålls nära regnsensorn
• Om något stöter mot vindrutan
• Om du vidrör sensorkroppen direkt eller om något stöter i regnsensorn
lYtan på vindrutan där frontsensorn är placerad (Sid. 224)
n Varning beträffande avgasröret
Den heta avgasen gör att avgasröret blir hett.
Vidrör inte avgasröret förrän det har svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett avgasrör.
lSätt torkarspaken i avstängt läge.
Om vindrutetorkarspaken är i läge
”AUTO” kan torkarna starta oavsiktligt i
följande situationer, och det kan leda
till att händer kan fastna eller till allvar-
liga skador på torkarbladen.
AUTOAvstängd
OM64517SE.book Page 389 Wednesday, December 7, 2016 4:10 PM

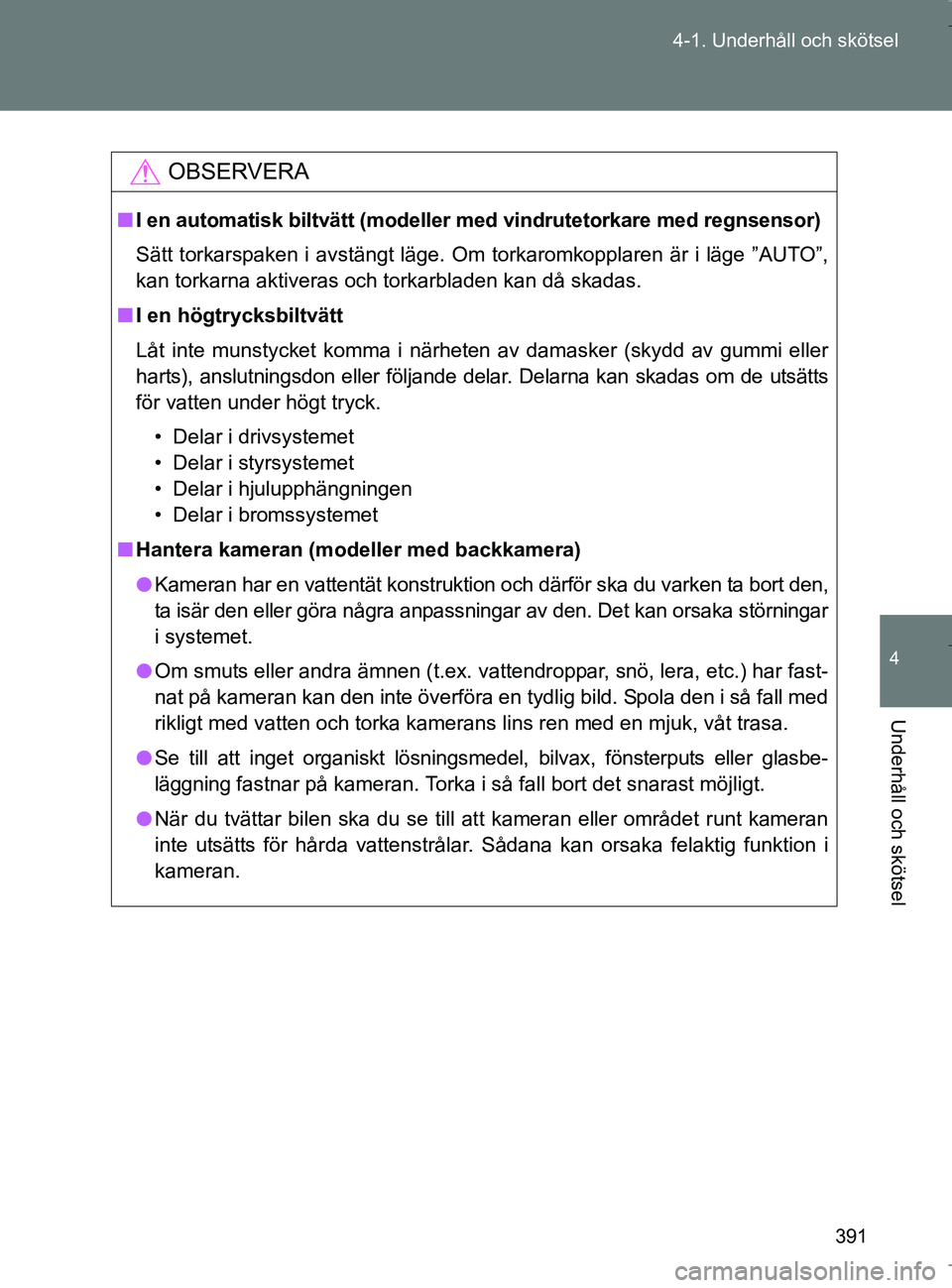

391
4-1. Underhåll och skötsel
4
Underhåll och skötsel
OM64517SE
OBSERVERA
n
I en automatisk biltvätt (modeller med vindrutetorkare med regnsensor)
Sätt torkarspaken i avstängt läge. Om torkaromkopplaren är i läge ”AUTO”,
kan torkarna aktiveras och torkarbladen kan då skadas.
n I en högtrycksbiltvätt
Låt inte munstycket komma i närheten av damasker (skydd av gummi eller
harts), anslutningsdon eller följande delar. Delarna kan skadas om de utsätts
för vatten under högt tryck.
• Delar i drivsystemet
• Delar i styrsystemet
• Delar i hjulupphängningen
• Delar i bromssystemet
n Hantera kameran (modeller med backkamera)
l Kameran har en vattentät konstruktion och därför ska du varken ta bort den,
ta isär den eller göra några anpassningar av den. Det kan orsaka störningar
i systemet.
l Om smuts eller andra ämnen (t.ex. vattendroppar, snö, lera, etc.) har fast-
nat på kameran kan den inte överföra en tydlig bild. Spola den i så fall med
rikligt med vatten och torka kamerans lins ren med en mjuk, våt trasa\
.
l Se till att inget organiskt lösningsme del, bilvax, fönsterputs eller glasbe-
läggning fastnar på kameran. Torka i så fall bort det snarast möjligt.
l När du tvättar bilen ska du se till att kameran eller området runt kameran
inte utsätts för hårda vattenstrålar. Sådana kan orsaka felaktig funktion i
kameran.
OM64517SE.book Page 391 Wednesday, December 7, 2016 4:10 PM

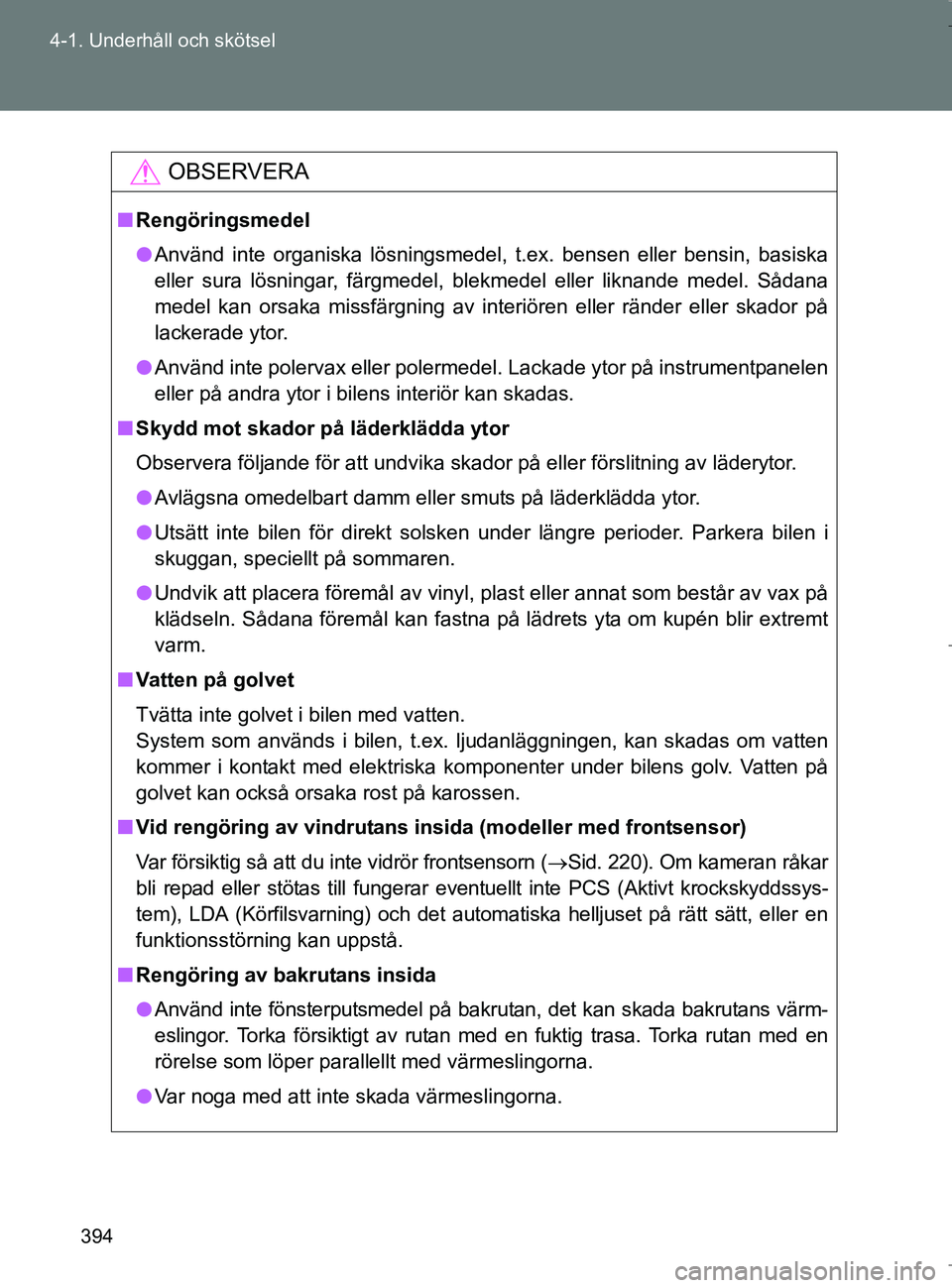

394
4-1. Underhåll och skötsel
OM64517SE
OBSERVERA
n
Rengöringsmedel
l Använd inte organiska lösningsmedel, t.ex. bensen eller bensin, basiska
eller sura lösningar, färgmedel, blekmedel eller liknande medel. Sådana
medel kan orsaka missfärgning av interiören eller ränder eller \
skador på
lackerade ytor.
l Använd inte polervax eller polermedel. Lackade ytor på instrumentpanelen
eller på andra ytor i bilens interiör kan skadas.
n Skydd mot skador på läderklädda ytor
Observera följande för att undvika skador på eller förslitning av läderytor.
l Avlägsna omedelbart damm eller smuts på läderklädda ytor.
l Utsätt inte bilen för direkt solsken under längre perioder. Parkera bilen i
skuggan, speciellt på sommaren.
l Undvik att placera föremål av vinyl, plast eller annat som består av vax på
klädseln. Sådana föremål kan fastna på lädrets yta om kupén blir extremt
varm.
n Vatten på golvet
Tvätta inte golvet i bilen med vatten.
System som används i bilen, t.ex. ljudanläggningen, kan skadas om vatten
kommer i kontakt med elektriska komponenter under bilens golv. Vatten på
golvet kan också orsaka rost på karossen.
n Vid rengöring av vindrutans insida (modeller med frontsensor)
Var försiktig så att du inte vidrör frontsensorn ( Sid. 220). Om kameran råkar
bli repad eller stötas till fungerar eventuellt inte PCS (Aktivt krockskyddssys-
tem), LDA (Körfilsvarning) och det auto matiska helljuset på rätt sätt, eller en
funktionsstörning kan uppstå.
n Rengöring av bakrutans insida
l Använd inte fönsterputsmedel på bakrutan, det kan skada bakrutans värm-
eslingor. Torka försiktigt av rutan med en fuktig trasa. Torka rutan med en
rörelse som löper parallellt med värmeslingorna.
l Var noga med att inte skada värmeslingorna.
OM64517SE.book Page 394 Wednesday, December 7, 2016 4:10 PM

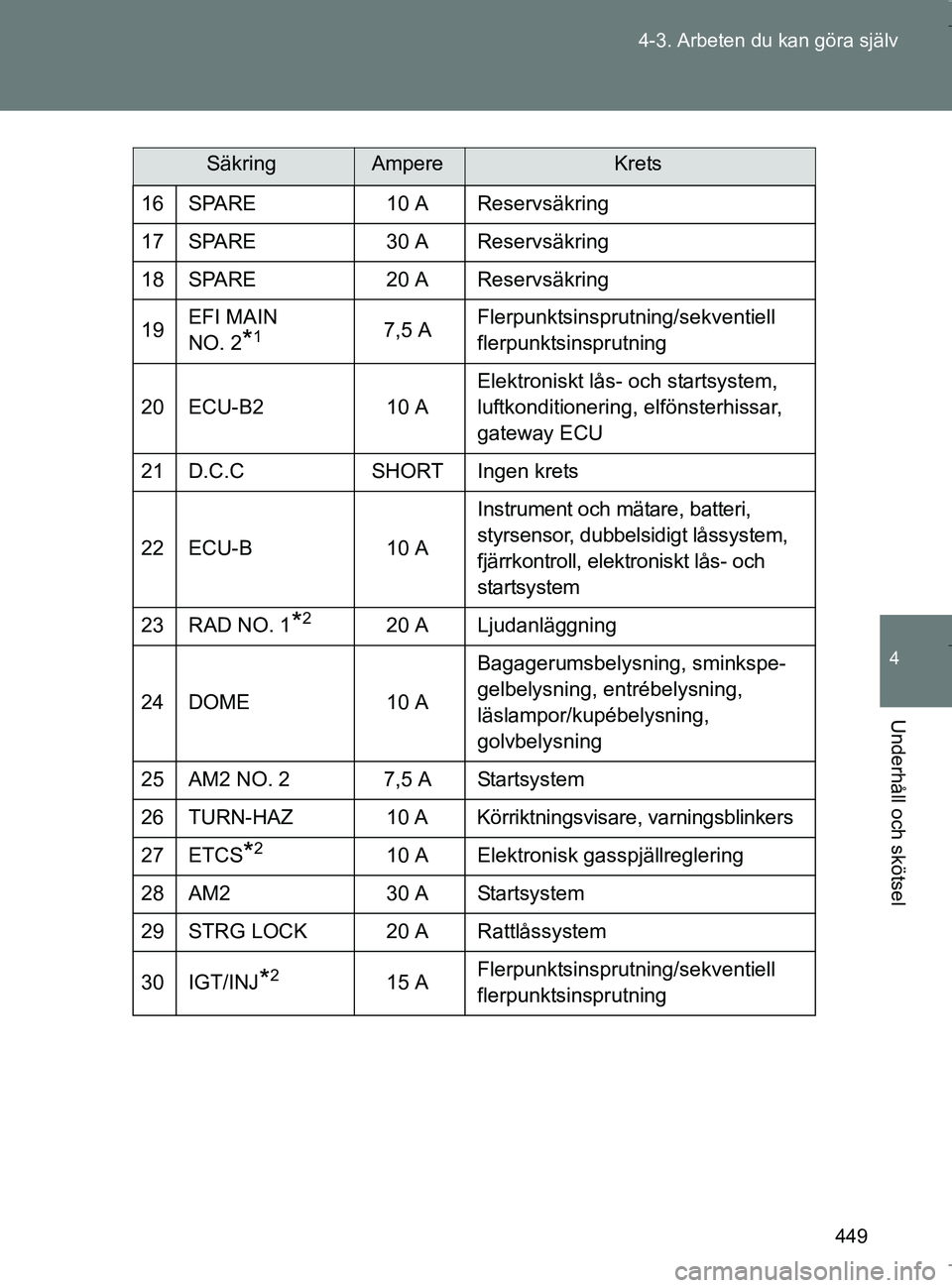

449
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
16 SPARE
10 A Reservsäkring
17 SPARE 30 A Reservsäkring
18 SPARE 20 A Reservsäkring
19 EFI MAIN
NO. 2
*17,5 A Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
20 ECU-B2 10 AElektroniskt lås- och startsystem,
luftkonditionering, elfönsterhissar,
gateway ECU
21 D.C.C SHORT Ingen krets
22 ECU-B 10 AInstrument och mä
tare, batteri,
styrsensor, dubbelsidigt låssystem,
fjärrkontroll, elektroniskt lås- och
startsystem
23 RAD NO. 1
*220 A Ljudanläggning
24 DOME 10 ABagagerumsbelysning, sminkspe-
gelbelysning, entrébelysning,
läslampor/kupébelysning,
golvbelysning
25 AM2 NO. 2 7,5 A Startsystem
26 TURN-HAZ 10 A Körriktningsvisare, varningsblinkers
27 ETCS
*210 A Elektronisk gasspjällreglering
28 AM2 30 A Startsystem
29 STRG LOCK 20 A Rattlåssystem
30 IGT/INJ
*215 A Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
SäkringAmpereKrets
OM64517SE.book Page 449 Wednesday, December 7, 2016 4:10 PM

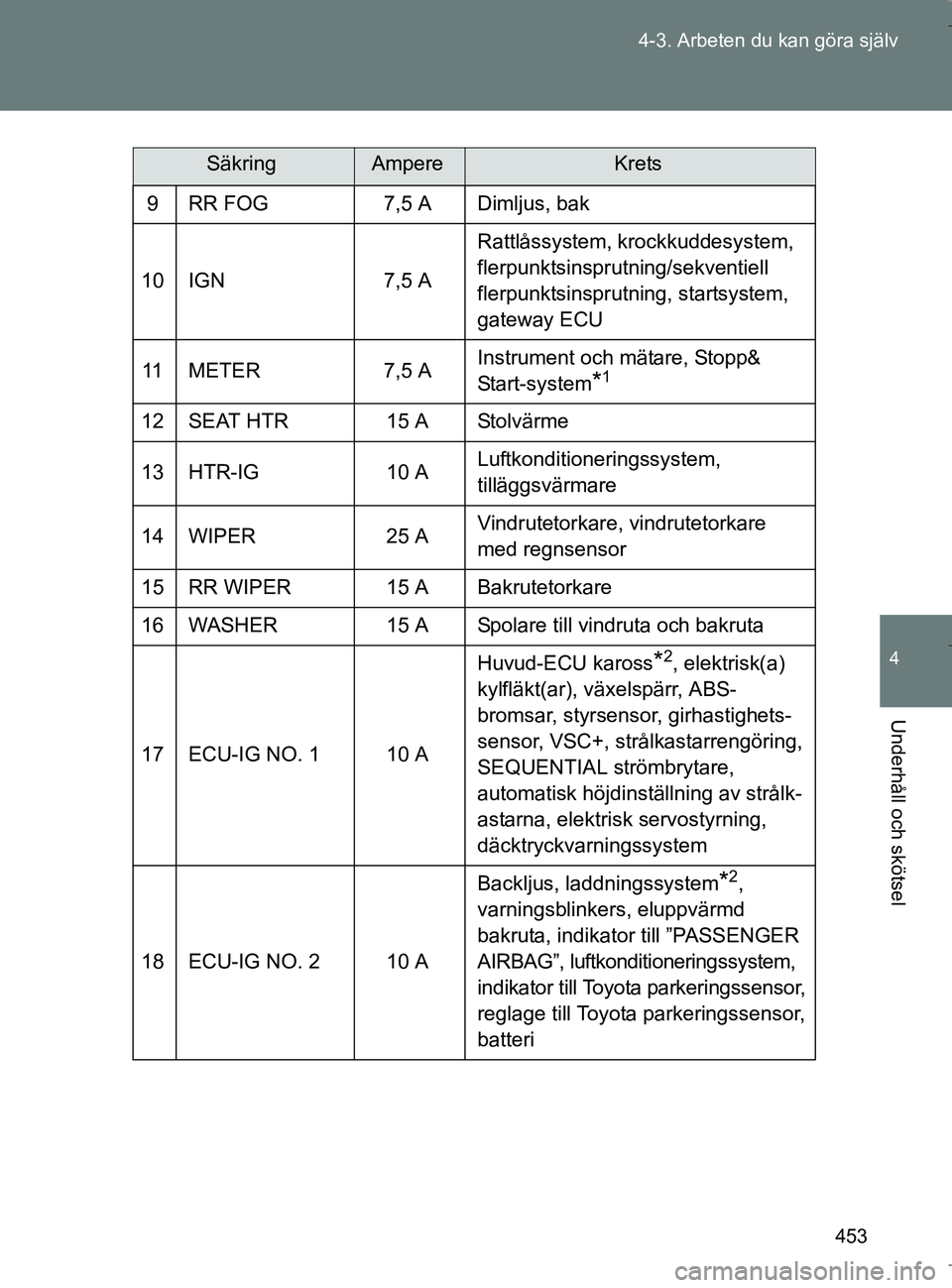

453
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
9 RR FOG
7,5 A Dimljus, bak
10 IGN 7,5 ARattlåssystem, krockkuddesystem,
flerpunktsinsprutning/sekventiell
flerpunktsinsprutning, startsystem,
gateway ECU
11 M E T E R 7 , 5 AInstrument och mätare, Stopp&
Start-system
*1
12 SEAT HTR 15 A Stolvärme
13 HTR-IG
10 ALuftkonditioneringssystem,
tilläggsvärmare
14 WIPER 25 AVindrutetorkare, vindrutetorkare
med regnsensor
15 RR WIPER 15 A Bakrutetorkare
16 WASHER 15 A Spolare till vindruta och bakruta
17 ECU-IG NO. 1 10 A Huvud-ECU kaross
*2, elektrisk(a)
kylfläkt(ar), växelspärr, ABS-
bromsar, styrsensor, girhastighets-
sensor, VSC+, strålkastarrengöring,
SEQUENTIAL strömbrytare,
automatisk höjdinställning av strålk-
astarna, elektrisk servostyrning,
däcktryckvarningssystem
18 ECU-IG NO. 2 10 A Backljus, laddningssystem
*2,
varningsblinkers, eluppvärmd
bakruta, indikator till ”PASSENGER
AIRBAG”, luftkonditioneringssystem,
indikator till Toyota parkeringssensor,
reglage till Toyota parkeringssensor,
batteri
SäkringAmpereKrets
OM64517SE.book Page 453 Wednesday, December 7, 2016 4:10 PM
