462
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
7-2. Mesures à prendre en cas d’urgence
Modèles 2RM
Modèles 4RM
Emplacement du kit de réparation anticrevaison de secours et des
outils

464
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
7-2. Mesures à prendre en cas d’urgence
●Le kit est exclusivement conçu pour les pneus de dimensions et de type montés d’origine sur le véhicule. Ne pas l’utiliser
pour des pneus de dimens ions différentes de celles des pneus d’origine, ou à toute autre fin.
●Le gel anticrevaison est un produit suscep-tible de tacher les vêtements.
●Si le gel anticrevaison entre en contact avec la jante ou la carrosserie du véhicule
et n’est pas nettoyé immédiatement, il peut laisser une tache définitive. Essuyez immédiatement tout écoulement de gel
anticrevaison avec un chiffon humide.
●Lorsqu’il fonctionne, le kit de réparation est
bruyant. Ce n’est pas le signe d’un mau- vais fonctionnement.
●Ne pas utiliser pour contrôler ou corriger la pression des pneus.
1 Ouvrez le couvre-plancher et l’habil-
lage de plancher. ( P.369)
2 Sortez le kit de réparation anticre-
vaison de secours. ( P.462)
Modèles 2RM
Modèles 4RM
1 Collez l’adhésif fourni avec le kit de
réparation anticrevaison à un
AVERTISSEMENT
■Précautions pendant la conduite
●Rangez le kit de réparation dans le
coffre. Un passager pourrait être blessé en cas d’accident ou de freinage brusque.
●Le kit de réparation est à utiliser exclusi-vement avec votre véhicule.
Ne pas utiliser le kit de réparation avec d’autres véhicules, sous peine de pro-voquer un accident grave, voire mortel.
●Ne pas utiliser le kit de réparation pour des pneus de dimensions différentes de celles des pneus d’origine, ou à toute
autre fin. Si la réparation des pneus n’est pas complète, il peut s’ensuivre un accident grave, voire mortel.
■Précautions d’utilisation du gel anti-crevaison
●L’ingestion de gel anticrevaison est dan-gereuse pour la santé. Si vous ingérez
du gel anticrevaison, buvez autant d’eau que possible puis consultez immédiate-ment un médecin.
●En cas de contact des yeux ou de la peau avec du gel anticrevaison, net-
toyez le produit à l’eau immédiatement. Si la gêne persiste, consultez un méde-cin.
Accès au kit de réparation anti-
crevaison de secours
Méthode de réparation de
secours

478
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
7-2. Mesures à prendre en cas d’urgence
avec le chanfrein du voile de la jante.
Lorsque vous remplacez une roue à jante
aluminium par une roue à jante acier (y com-
pris une roue de secours compacte), serrez
les écrous de roue jusqu’à ce que la partie
conique entre légèrement en contact
avec le chanfrein du voile de la jante.
Lorsque vous remplacez une roue à jante en
aluminium par une roue à jante en alumi-
nium, vissez les écrous de roue jusqu’à ce
que les rondelles entrent légèrement en
contact avec le voile de la jante.
3 Reposez le véhicule au sol.
4 Serrez vigoureusement chaque
écrou de roue, à 2 ou 3 reprises,
dans l’ordre indiqué sur la figure.
Couple de serrage: 103 N•m (10,5 kgf•m, 76 ft•lbf)
5 Rangez soigneusement la roue cre-
vée, le cric et tous les outils.
■Roue de secours de taille normale (sur
modèles équipés)
●La roue de secours de taille normale est
marquée “Temporary use only” sur sa sur- face extérieure. Utilisez la roue de secours de taille normale temporairement, et uni-
quement en cas d’urgence.
●Assurez-vous de contrôler la pression de
gonflage de la roue de secours de taille normale. ( P.505)
■Roue de secours compacte (sur modèles équipés)
●La roue de secours compacte est recon-naissable au marquage “TEMPORARY
USE ONLY” moulé sur son flanc. Utilisez la roue de secours compacte provisoirement,

479
7
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
7-2. Mesures à prendre en cas d’urgence
En cas de problème
et uniquement en cas d’urgence.
●Assurez-vous de contrôler la pression de
gonflage de la roue de secours compacte. ( P.505)
■Lorsque la roue de secours compacte (sur modèles équipés) est montée
Le montage de la roue de secours compacte
entraîne un abaissement du véhicule par rap- port à la situation où il est équipé de ses roues normales.
■Lorsque vous utilisez la roue de
secours compacte (sur modèles équi- pés)
La roue de secours compacte étant dépour- vue d’une valve à émetteur d’alerte de pres-
sion des pneus, le système d’alerte de pression des pneus ne peut pas vous alerter si elle est insuffisamment gonflée. Par ail-
leurs, si vous remplac ez la roue de secours compacte après que le témoin d’alerte de pression des pneus se soit allumé, le témoin
reste allumé.
■En cas de crevaison d’un pneu arrière
(véhicules équipés d’une roue de
secours compacte dans certains pays*)
Ne pas monter la roue de secours compacte
sur l’essieu arrière. Montez la roue de secours compacte à la place d’une des roues avant du véhicule.
1 Remplacez une roue avant par la roue de
secours compacte.
2 Remplacez la roue à plat par la roue avant que vous venez de démonter du véhicule.*: Guadeloupe, Martinique, Guyane fran-
çaise, Ceuta et Melilla, Ukraine, Turquie,
Nouvelle-Calédonie, Tahiti, Maroc
■Si vous crevez de l’avant sur une route enneigée ou verglacée (véhicules équi-
pés d’une roue de secours compacte)
Montez la roue de secours compacte à la place d’une des roues arrière du véhicule. Procédez comme suit pour pouvoir monter
les chaînes à neige sur les roues avant:
1 Montez la roue de secours compacte à la place d’une roue arrière.
2 Remplacez la roue avant à plat par la roue arrière que vous venez de démonter du véhicule.
3 Montez les chaînes à neige sur les roues
avant.
■Lorsque vous remontez l’enjoliveur de roue (véhicules équipés de jantes en acier sauf roue de secours compacte)
Alignez la découpe de l’enjoliveur avec le
corps de valve comme indiqué dans la figure.
AVERTISSEMENT
■Lorsque vous utilisez la roue de secours normale (sur modèles équi-
pés)
●Remplacez au plus vite la roue de secours normale par une roue standard.
●Évitez toute accélération, tout change-
ment de direction et tout freinage brutal ou violent, ainsi que tout changement
de rapport entraînant un important frein moteur.
■Lorsque vous utilisez la roue de
secours compacte (sur modèles équipés)
●Gardez à l’esprit que la roue de secours compacte fournie a été spécialement
conçue pour être utilisée avec votre véhicule. Ne pas utiliser votre roue de secours compacte sur un autre véhi-
cule.
●Ne pas utiliser plus d’une roue de secours compacte à la fois.
●Remplacez au plus vite la roue de secours compacte par une roue nor-male.

480
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
7-2. Mesures à prendre en cas d’urgence
AVERTISSEMENT
●Évitez toute accélération, tout change-
ment de direction et tout freinage brutal ou violent, ainsi que tout changement de rapport entraînant un important frein
moteur.
■Lorsque la roue de secours com- pacte (sur modèles équipés) est
montée
Il peut arriver que la vitesse du véhicule ne soit pas correctement détectée et que les systèmes suivants ne fonctionnent pas
correctement:
• ABS et aide au freinage d’urgence
• VSC
•TRC
• Feux de route automatiques (sur modèles équipés)
• Régulateur de vitesse actif sur toute la plage des vitesses (sur modèles équi-pés)
• EPS
• PCS (Système de sécurité de pré-colli-
sion) (sur modèles équipés)
• LTA (Aide au suivi de voie) (sur modèles équipés)
• Système d’alerte de pression des pneus
• Aide au stationnement Toyota à cap- teurs (sur modèles équipés)
• PKSB (Freinage d’aide au stationne- ment) (sur modèles équipés)
• BSM (Surveillance de l’angle mort) (sur
modèles équipés)
• Système de rétrovision sur écran (sur modèles équipés)
• Toyota Teammate Advanced Park (sur modèles équipés)
• Système de navigation (sur modèles
équipés)
■Vitesse à ne pas dépasser avec la roue de secours compacte (sur
modèles équipés)
Limitez votre vitesse à 80 km/h (50 mph) maximum lorsque vous roulez avec une roue de secours compacte.
La roue de secours compacte n’a pas été étudiée pour les grandes vitesses. À défaut de respecter cette précaution, vous
risquez d’être à l’origine d’un accident grave, voire mortel.
■Après avoir utilisé les outils et le cric
Avant de prendre le volant, veillez à arri-
mer tous les outils et le cric à leurs empla- cements respectifs afin qu’ils soient en sécurité et ne risquent pas de blesser un
occupant en cas de collision ou de frei- nage brusque.
NOTE
■Soyez prudent lorsque vous fran-chissez des obstacles avec la roue
de secours (sur modèles équipés) montée sur le véhicule.
Le montage de la roue de secours com- pacte entraîne un abaissement du véhi-
cule par rapport à la situation où il est équipé de ses roues normales. Soyez pru-
dent si vous devez circuler sur une route en mauvais état.
■Utilisation du véhicule avec les
chaînes à neige et la roue de secours compacte (sur modèles équipés)
Ne pas monter les chaînes à neige sur la roue de secours compacte. Les chaînes à
neige pourraient abîmer la carrosserie et avoir un effet désastreux sur le comporte-ment du véhicule.
■Lorsque vous remplacez les pneus
Lorsque vous souhaitez démonter ou remonter les roues, les pneus ou une valve à émetteur d’alerte de pression des
pneus, adressez-vous à un concession- naire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable, car la
valve à émetteur peut facilement souffrir d’une manipulation sans précaution.

483
7
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
7-2. Mesures à prendre en cas d’urgence
En cas de problème
■Si la clé électronique ne fonctionne pas
normalement
●Vérifiez que le système d’accès et de
démarrage “mains libres” n’a pas été désactivé suite à une personnalisation. S’il est désactivé, activez la fonction. (Fonc-
tions personnalisables: P.509)
●Vérifiez si le mode d’économie de la batte-
rie est actif. Si la fonction est active, annu- lez-la. ( P.158)
Si vous perdez vos clés
Un concessionnaire Toyota, un
réparateur agréé Toyota, ou
n’importe quel réparateur fiable
est en mesure de réaliser de nou-
velles clés d’origine, à condition
de lui fournir l’autre clé (véhicules
dépourvus de système d’accès et
de démarrage “mains libres”) ou
la clé conventionnelle (véhicules
équipés d’un système d’accès et
de démarrage “mains libres”) et le
numéro gravé sur la languette qui
l’accompagne.
Conservez cette languette en lieu
sûr, par exemple dans votre porte-
feuille, et non dans le véhicule.
NOTE
■En cas de perte d’une clé électro-
nique (véhicules équipés d’un sys- tème d’accès et de démarrage “mains libres”)
Une clé électronique perdue définitive-
ment augmente considérablement le risque de vol du véhicule. Adressez-vous immédiatement à un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable, en appor-tant toutes les autres clés électroniques
qui vous ont été fournies avec votre véhi- cule.
Si la clé électronique ne
fonctionne pas nor male-
ment (véhicules équipés
d’un système d’accès et de
démarrage “mains libres”)
Si la communication est interrom-
pue entre la clé électronique et le
véhicule ( P.158) ou s’il est
impossible d’utiliser la clé électro-
nique parce que sa pile est usée,
le système d’accès et de démar-
rage “mains libres” et la télécom-
mande du verrouillage centralisé
sont inutilisables. Dans un tel cas,
procédez comme suit pour ouvrir
les portes et pour démarrer le sys-
tème hybride.
NOTE
■En cas de mauvais fonctionnement du système d’accès et de démarrage “mains libres” ou de tout autre pro-
blème lié aux clés
Confiez votre véhicule avec toutes les clés électroniques associées à un concession-naire Toyota, un réparateur agréé Toyota,
ou n’importe quel réparateur fiable.

485
7
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
7-2. Mesures à prendre en cas d’urgence
En cas de problème
est affiché à l’écran multifonction-
nel.
4 Appuyez sur le contacteur de
démarrage brièvement et franche-
ment.
Au cas où le système hybride refuserait
quand même de démarrer, prenez
contact avec un concessionnaire
Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
■Arrêt du système hybride
Mettez le sélecteur de vitesses sur P et appuyez sur le contac teur de démarrage comme vous le feriez pour arrêter le système
hybride.
■Pile de la clé électronique
La procédure ci-dessus étant une mesure temporaire, il est recommandé de remplacer immédiatement la pile de la clé électronique
lorsqu’elle est usée. ( P.423)
■Alarme (sur modèles équipés)
Utiliser la clé conventionnelle pour verrouiller les portes ne permet pas d’armer le système d’alarme.
Si vous utilisez la clé conventionnelle pour déverrouiller une porte alors que l’alarme est armée, celle-ci risque de se déclencher.
( P. 8 9 )
■Sélection des différents modes du contacteur de démarrage
Relâchez la pédale de frein et appuyez sur le contacteur de démarrage, comme à l’étape 3
ci-dessus. Le système hybride ne démarre pas et le mode sélectionné change à chaque appui sur
le bouton. ( P.199)
Si vous avez à votre disposition un jeu
de câbles de démarrage et un second
véhicule équipé d’une batterie de 12 V,
vous pouvez démarrer votre véhicule
en procédant comme suit.
1 Véhicules équipés d’une alarme
( P.89): Assurez-vous que vous
avez la clé électronique sur vous.
Lorsque vous branchez les câbles de démarrage, selon la situation, il peut arriver
que l’alarme se déclenche et que les portes se verrouillent. ( P.90)
Si la batterie 12 V est
déchargée
Vous pouvez procéder comme suit
pour démarrer le système hybride
malgré la décharge complète de la
batterie 12 V.
Vous pouvez aussi appeler un
concessionnaire Toyota, un répa-
rateur agréé Toyota, ou n’importe
quel réparateur fiable ou un atelier
de réparation qualifié.
Redémarrage du système
hybride

488
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
7-2. Mesures à prendre en cas d’urgence
libres” lorsque la batterie 12 V est déchar- gée. Utilisez la clé conventionnelle ou la télécommande du verrouillage centralisé
pour verrouiller ou déverrouiller les portes.
●Le système hybride risque de ne pas
démarrer à la première tentative après la recharge de la batterie 12 V, mais il démarre normalement à la deuxième ten-
tative. Il ne s’agit pas d’un dysfonctionne- ment.
●Le mode dans lequel se trouve le contac-teur de démarrage est mémorisé par le véhicule. Lorsque la batterie 12 V est
rebranchée, le système revient dans le mode qui a précédé la décharge de la bat-terie. Avant de débrancher la batterie 12 V,
mettez le contacteur de démarrage sur arrêt.Si vous n’êtes pas certain du mode dans
lequel se trouvait le contacteur de démar- rage avant que la batterie 12 V ne se décharge, soyez particulièrement prudent
au moment de la rebrancher.
■Si vous devez remplacer la batterie 12 V
●Utilisez une batterie 12 V de type à déga-
zage central (réglementation européenne).
●Utilisez une batterie dont le bac est d’une
taille comparable à celle de la précédente, et au moins équivalente à 20 heures en capacité de décharge horaire (20HR), ainsi
qu’en ampérage maximum (CCA). Consul- tez l’étiquette en partie haute de la batterie pour en vérifier la taille et les caractéris-
tiques techniques (ex. LN0, 35 Ah, 264 A). • Si les tailles sont différentes, il n’est pas possible d’arrimer correctement la batterie
12 V. • Si la capacité de décharge horaire de 20 heures est basse, même si la période pen-
dant laquelle vous n’utilisez pas le véhicule est courte, le risque existe que la batterie 12 V se décharge et que le système
hybride ne puisse plus démarrer.
●Utilisez une batterie au calcium à ventila-
tion
●Utilisez une batterie 12 V munie d’une poi-
gnée. Si vous utilisez une batterie 12 V sans poignée, elle est plus difficile à retirer.
●Lorsque vous démontez la batterie 12 V:
 P.401
●Après le remplacement, attachez convena-
blement les éléments suivants à l’orifice de dégazage de la batterie 12 V.• Utilisez le flexible de dégazage qui était
solidaire de la batterie 12 V avant le rem- placement et confirmez qu’il est convena-blement branché à l’orifice côté véhicule.
• Utilisez le bouchon d’orifice de dégazage fourni avec la batterie 12 V remplacée ou celui monté sur la batterie 12 V avant le
remplacement. (Selon la batterie 12 V à remplacer, il peut arriver que l’orifice de dégazage soit obturé.)
Orifice de dégazage
Bouchon d’orifice de dégazage
●Pour plus de détails, consultez un conces-
sionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
AVERTISSEMENT
■Lorsque vous débranchez les bornes de la batterie 12 V
Débranchez toujours la borne négative (-) en premier. Si la borne positive (+) touche
une partie métallique quelconque lorsque vous la débranchez, cela peut créer une étincelle susceptible de provoquer un
incendie, en plus d’un choc électrique par lequel vous pouvez être gravement blessé, voire tué.
■Pour éviter tout risque d’incendie ou d’explosion de la batterie 12 V
Respectez les précautions suivantes pour éviter toute mise à feu accidentelle des
gaz inflammables pouvant s’échapper de la batterie 12 V:

504
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr

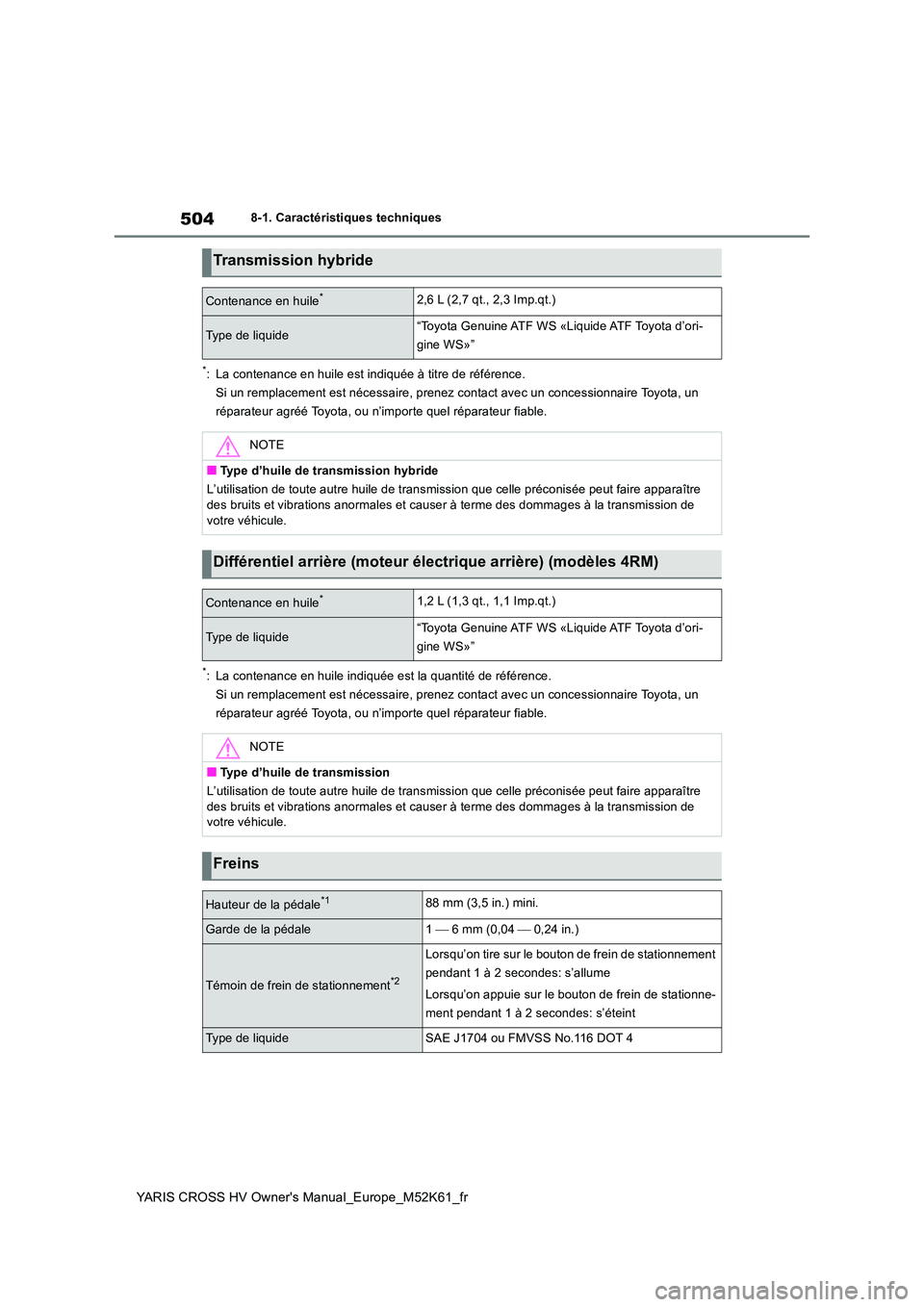

8-1. Caractéristiques techniques
*: La contenance en huile est indiquée à titre de référence.
Si un remplacement est nécessaire, prenez contact avec un conce ssionnaire Toyota, un
réparateur agréé Toyota, ou n’ importe quel réparateur fiable.
*: La contenance en huile indiquée est la quantité de référence.
Si un remplacement est nécessaire, prenez contact avec un conce ssionnaire Toyota, un
réparateur agréé Toyota, ou n’ importe quel réparateur fiable.
Transmission hybride
Contenance en huile*2,6 L (2,7 qt., 2,3 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS «Liquide ATF Toyota d’ori-
gine WS»”
NOTE
■Type d’huile de transmission hybride
L’utilisation de toute autre huile de transmission que celle pr éconisée peut faire apparaître des bruits et vibrations anormales et causer à terme des dommag es à la transmission de
votre véhicule.
Différentiel arrière (moteur électrique arrière) (modèles 4RM)
Contenance en huile*1,2 L (1,3 qt., 1,1 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS «Liquide ATF Toyota d’ori-
gine WS»”
NOTE
■Type d’huile de transmission
L’utilisation de toute autre huile de transmission que celle pr éconisée peut faire apparaître
des bruits et vibrations anormales et causer à terme des dommag es à la transmission de votre véhicule.
Freins
Hauteur de la pédale*188 mm (3,5 in.) mini.
Garde de la pédale1  6 mm (0,04  0,24 in.)
Témoin de frein de stationnement*2
Lorsqu’on tire sur le bouton de frein de stationnement
pendant 1 à 2 secondes: s’allume
Lorsqu’on appuie sur le bouton de frein de stationne-
ment pendant 1 à 2 secondes: s’éteint
Type de liquideSAE J1704 ou FMVSS No.116 DOT 4

506
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
8-1. Caractéristiques techniques
Roue de secours compacte (sur modèles équipés)
*: Sur modèles équipés
A: Ampoules à halogène HIR2
B: Ampoules à culot poussoir (ambre)
C: Ampoules à culot poussoir (blanc)
Dimensions des jantes18  7J
Couple de serrage des écrous
de roues103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions des pneusT145/90D16 106M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)
420 kPa (4,2 kgf/cm2 ou bar, 60 psi)
Dimensions des jantes16  4T
Couple de serrage des écrous
de roues103 N•m (10,5 kgf•m, 76 ft•lbf)
Ampoules
AmpoulesWTy p e
Extérieur
Projecteurs principaux à halogène (type à ampoule)55A
Clignotants avant (type à ampoule)21B
Clignotants arrière (type à ampoule)21B
Feu de recul (type à ampoule)16C
Éclairage de plaque d’immatriculation5C
Intérieur
Éclairages de courtoisie*8C
Éclairages intérieurs/individuels5C
Éclairage de coffre5C
