TOYOTA YARIS CROSS 2023 Návod na použití (in Czech)

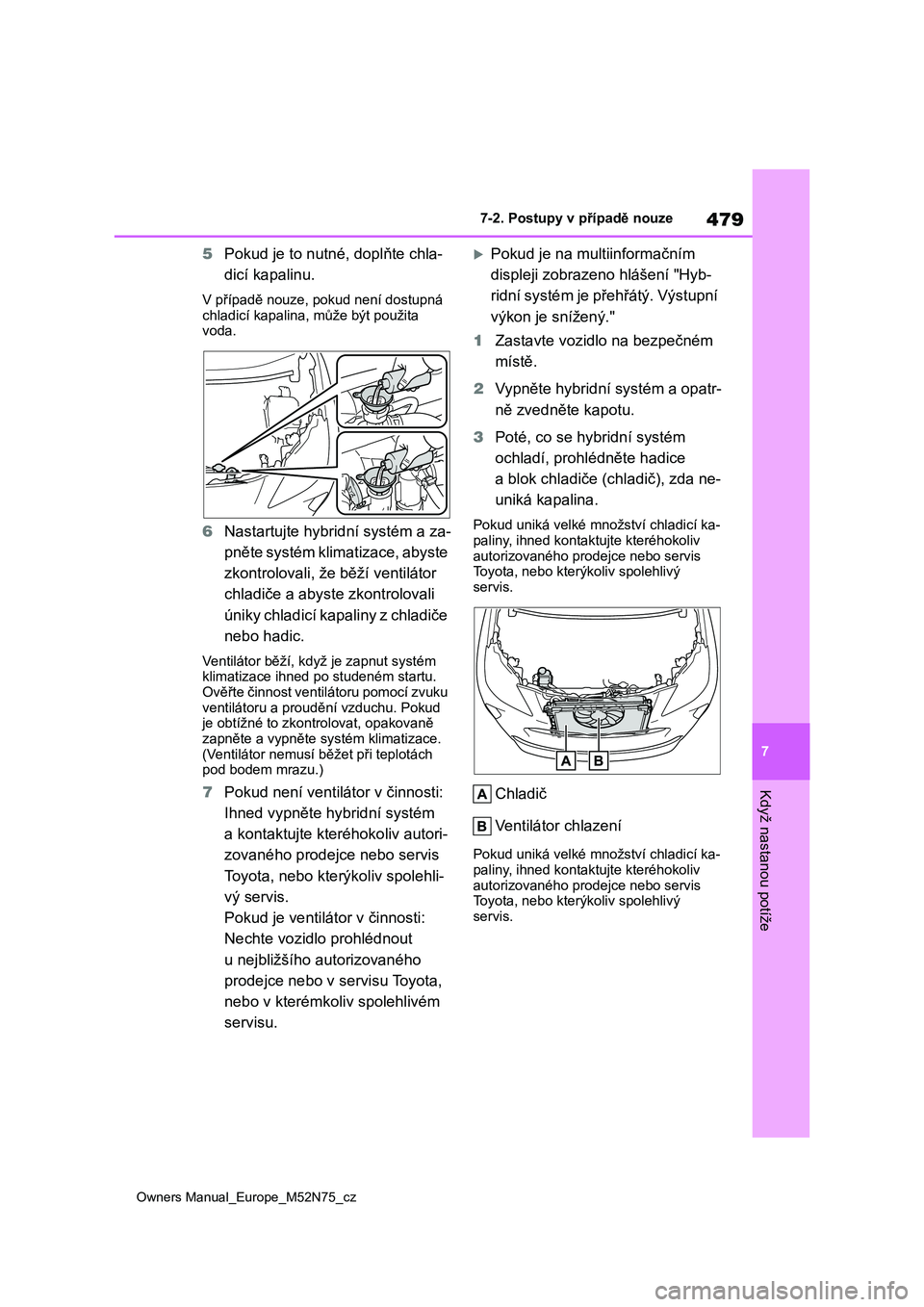

479
7
Owners Manual_Europe_M52N75_cz
7-2. Postupy v případě nouze
Když nastanou potíže
5Pokud je to nutné, doplňte chla-
dicí kapalinu.
V případě nouze, pok ud není dostupná
chladicí kapalina, může být použita voda.
6 Nastartujte hybridní systém a za-
pněte systém klimatizace, abyste
zkontrolovali, že běží ventilátor
chladiče a abyste zkontrolovali
úniky chladicí kapaliny z chladiče
nebo hadic.
Ventilátor běží, kd yž je zapnut systém klimatizace ihned po studeném startu.
Ověřte činnost ventilátoru pomocí zvuku
ventilátoru a proudění vzduchu. Pokud je obtížné to zkontrolovat, opakovaně
zapněte a vypněte syst ém klimatizace.
(Ventilátor nemusí b ěžet při teplotách pod bodem mrazu.)
7 Pokud není ventilátor v činnosti:
Ihned vypněte hybridní systém
a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehli-
vý servis.
Pokud je ventilátor v činnosti:
Nechte vozidlo prohlédnout
u nejbližšího autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémko liv spolehlivém
servisu.
Pokud je na mu ltiinformačním
displeji zobrazeno hlášení "Hyb-
ridní systém je přehřátý. Výstupní
výkon je snížený."
1 Zastavte vozidlo na bezpečném
místě.
2 Vypněte hybridní systém a opatr-
ně zvedněte kapotu.
3 Poté, co se hybridní systém
ochladí, prohlédněte hadice
a blok chladiče (chladič), zda ne-
uniká kapalina.
Pokud uniká velké množství chladicí ka- paliny, ihned kontaktu jte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý servis.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chladicí ka- paliny, ihned kontaktu jte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý
servis.

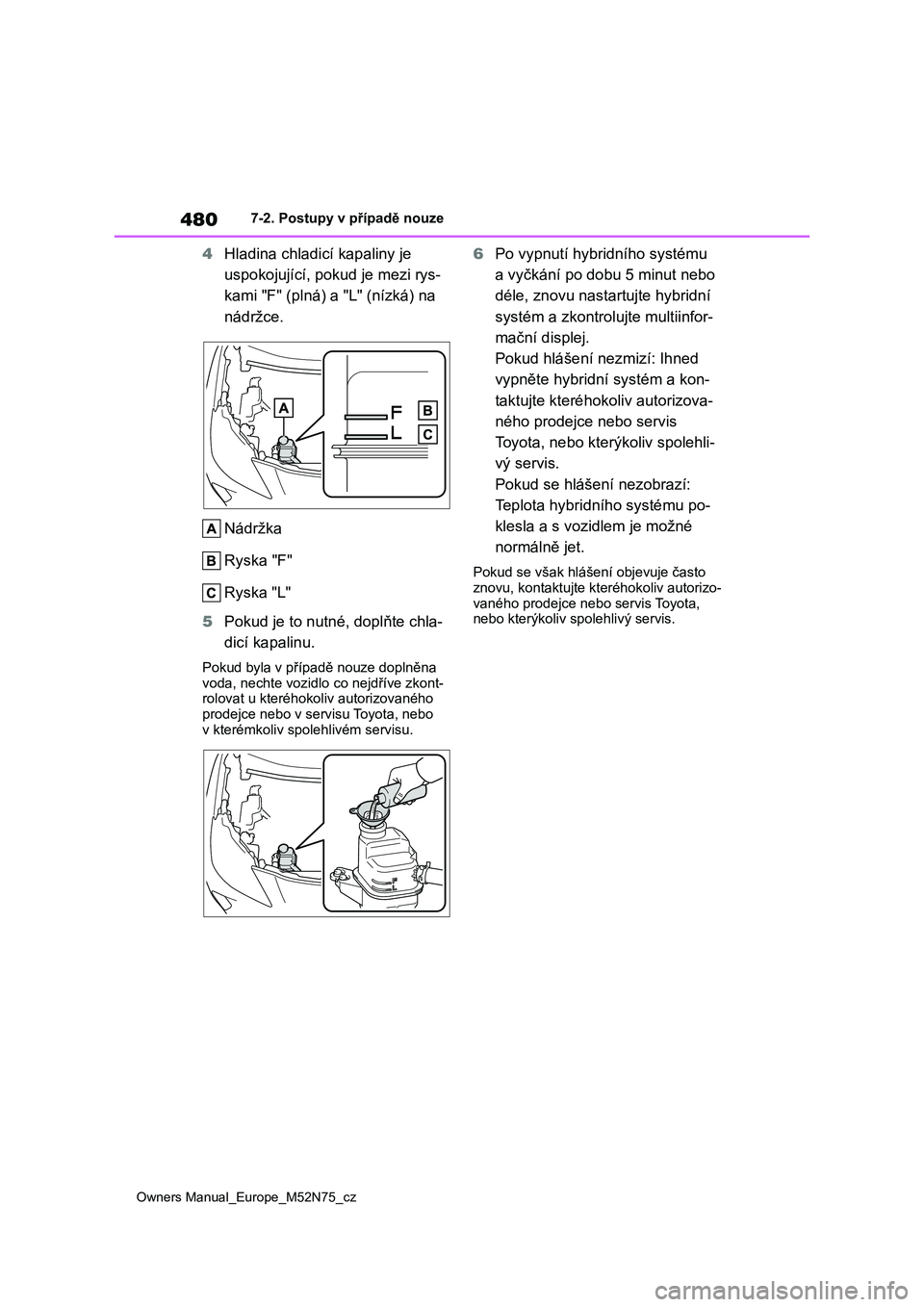

480
Owners Manual_Europe_M52N75_cz
7-2. Postupy v případě nouze
4Hladina chladicí kapaliny je
uspokojující, pokud je mezi rys-
kami "F" (plná) a "L" (nízká) na
nádržce.
Nádržka
Ryska "F"
Ryska "L"
5 Pokud je to nutné, doplňte chla-
dicí kapalinu.
Pokud byla v případě nouze doplněna
voda, nechte vozidlo co nejdříve zkont- rolovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
6 Po vypnutí hybridního systému
a vyčkání po dobu 5 minut nebo
déle, znovu nastartujte hybridní
systém a zkontro lujte multiinfor-
mační displej.
Pokud hlášení nezmizí: Ihned
vypněte hybridní systém a kon-
taktujte kteréhokoliv autorizova-
ného prodejce nebo servis
Toyota, nebo kterýkoliv spolehli-
vý servis.
Pokud se hlášení nezobrazí:
Teplota hybridního systému po-
klesla a s vozidlem je možné
normálně jet.
Pokud se však hláš ení objevuje často
znovu, kontaktujte kt eréhokoliv autorizo- vaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.

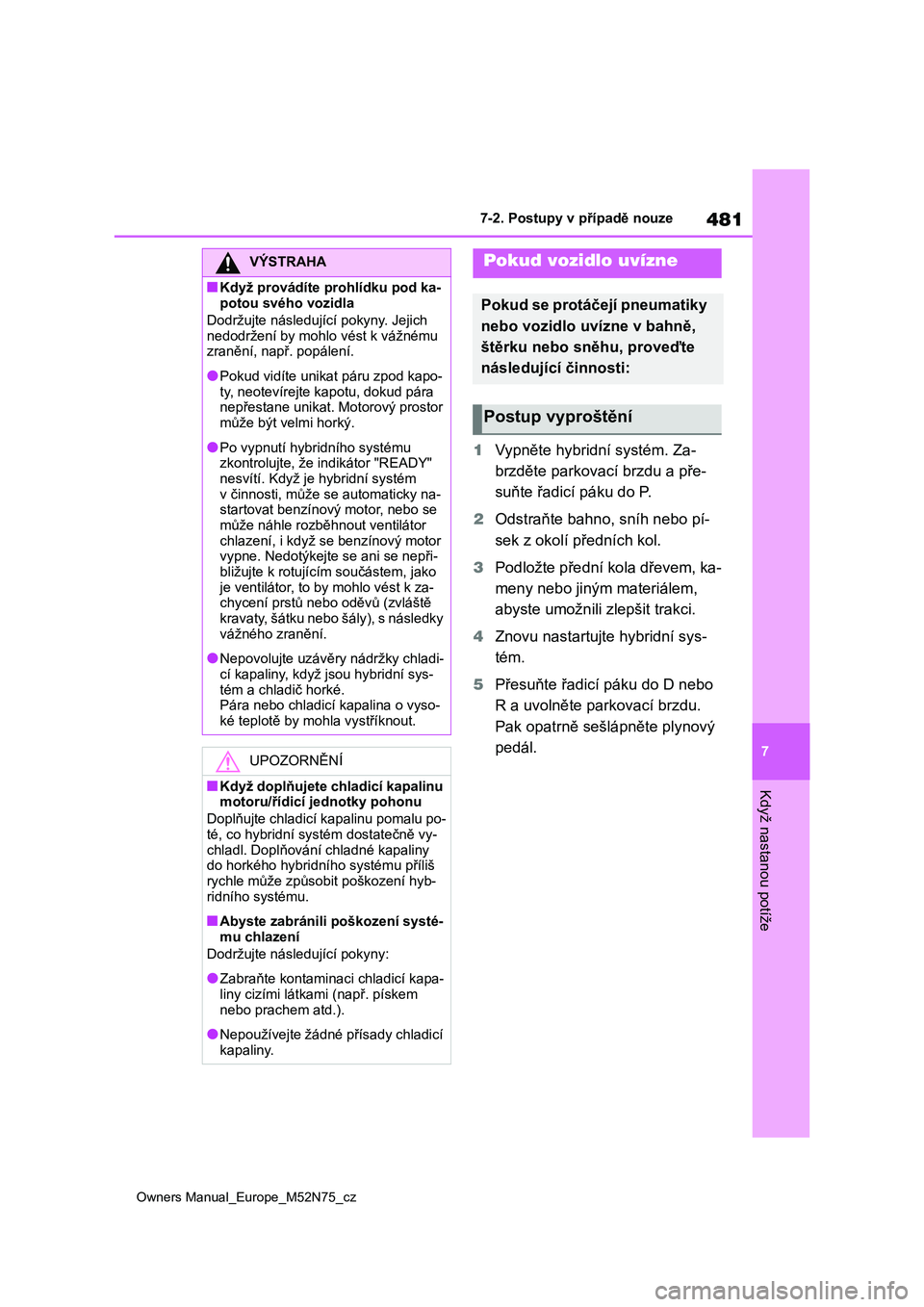

481
7
Owners Manual_Europe_M52N75_cz
7-2. Postupy v případě nouze
Když nastanou potíže
1Vypněte hybridní systém. Za-
brzděte parkovací brzdu a pře-
suňte řadicí páku do P.
2 Odstraňte bahno, sníh nebo pí-
sek z okolí předních kol.
3 Podložte přední kola dřevem, ka-
meny nebo jiným materiálem,
abyste umožnili zl epšit trakci.
4 Znovu nastartujte hybridní sys-
tém.
5 Přesuňte řadicí páku do D nebo
R a uvolněte parkovací brzdu.
Pak opatrně sešlápněte plynový
pedál.
VÝSTRAHA
■Když provádíte prohlídku pod ka-
potou svého vozidla
Dodržujte následující pokyny. Jejich
nedodržení by mohlo vést k vážnému
zranění, např. popálení.
●Pokud vidíte unika t páru zpod kapo-
ty, neotevírejte kapotu, dokud pára
nepřestane unikat. Motorový prostor
může být velmi horký.
●Po vypnutí hyb ridního systému
zkontrolujte, že indikátor "READY"
nesvítí. Když je h ybridní systém v činnosti, může se automaticky na-
startovat benzínový motor, nebo se
může náhle rozběhnout ventilátor chlazení, i když se benzínový motor
vypne. Nedotýkejte se ani se nepři-
bližujte k rotujíc ím součástem, jako je ventilátor, to by mohlo vést k za-
chycení prstů nebo oděvů (zvláště
kravaty, šátku nebo šály), s následky vážného zranění.
●Nepovolujte uzávěry nádržky chladi-
cí kapaliny, když jsou hybridní sys- tém a chladič horké.
Pára nebo chladicí kapalina o vyso-
ké teplotě by mohla vystříknout.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu motoru/řídicí jednotky pohonu
Doplňujte chladicí kapalinu pomalu po- té, co hybridní syst ém dostatečně vy-
chladl. Doplňování chladné kapaliny
do horkého hybridní ho systému příliš rychle může způsobit poškození hyb-
ridního systému.
■Abyste zabránili poškození systé- mu chlazení
Dodržujte následující pokyny:
●Zabraňte kontaminaci chladicí kapa-
liny cizími látkami (např. pískem
nebo prachem atd.).
●Nepoužívejte žádné přísady chladicí
kapaliny.
Pokud vozidlo uvízne
Pokud se protáčejí pneumatiky
nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, proveďte
následující činnosti:
Postup vyproštění

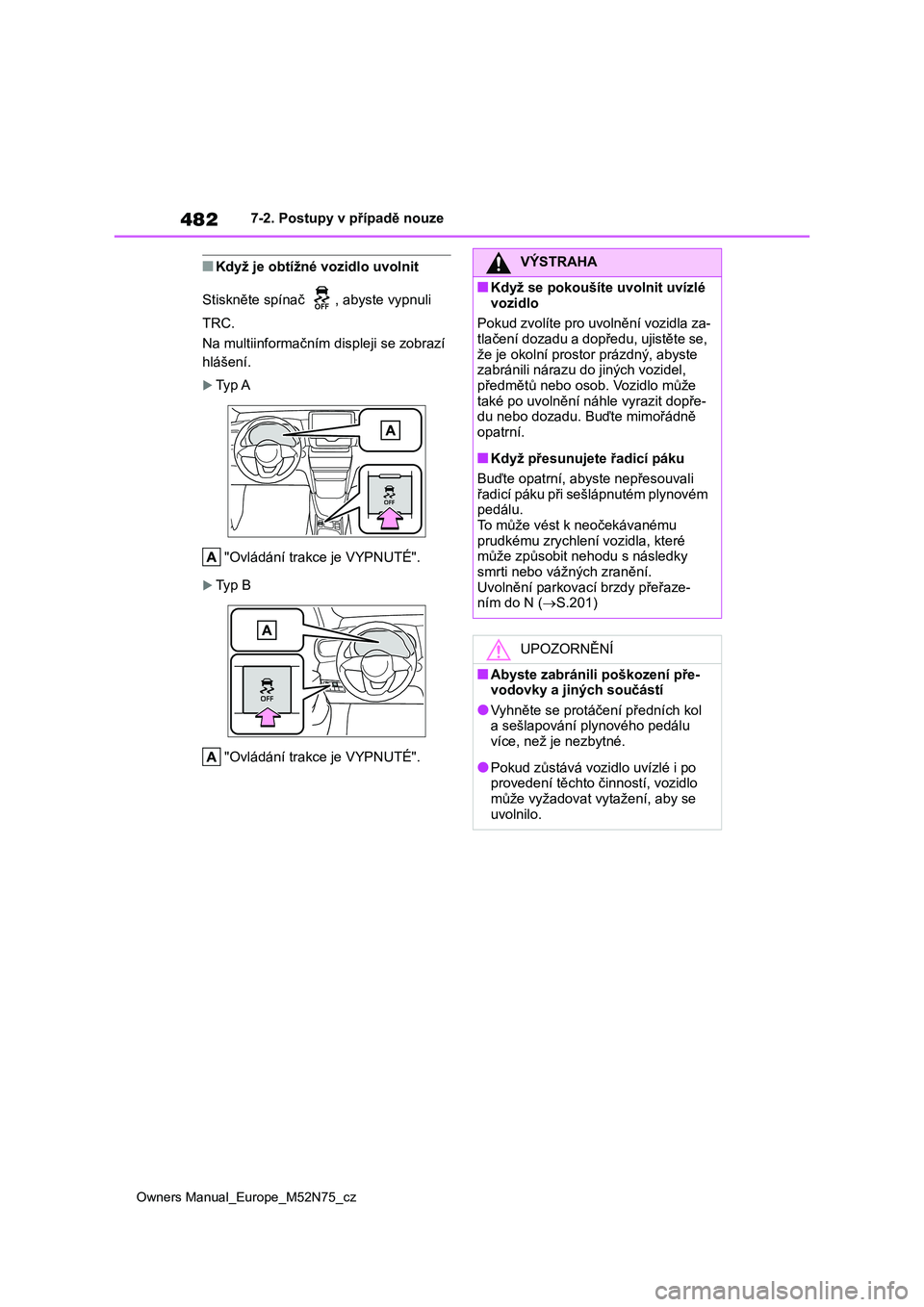

482
Owners Manual_Europe_M52N75_cz
7-2. Postupy v případě nouze
■Když je obtížné vozidlo uvolnit
Stiskněte spínač , abyste vypnuli
TRC.
Na multiinformačním displeji se zobrazí
hlášení.
Ty p A
"Ovládání trakce je VYPNUTÉ".
Ty p B
"Ovládání trakce je VYPNUTÉ".
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé
vozidlo
Pokud zvolíte pro uvolnění vozidla za- tlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste
zabránili nárazu do jiných vozidel, předmětů nebo osob. Vozidlo může
také po uvolnění náhle vyrazit dopře-
du nebo dozadu. Buďte mimořádně
opatrní.
■Když přesunujete řadicí páku
Buďte opatrní, abyste nepřesouvali řadicí páku při sešlápnutém plynovém
pedálu.
To může vést k neočekávanému prudkému zrychlení vozidla, které
může způsobit nehodu s následky
smrti nebo vážných zranění. Uvolnění parkovací brzdy přeřaze-
ním do N ( S.201)
UPOZORNĚNÍ
■Abyste zabránili poškození pře-
vodovky a jiných součástí
●Vyhněte se protáčení předních kol
a sešlapování plynového pedálu více, než je nezbytné.
●Pokud zůstává vozidlo uvízlé i po provedení těchto činností, vozidlo
může vyžadovat vytažení, aby se
uvolnilo.

8

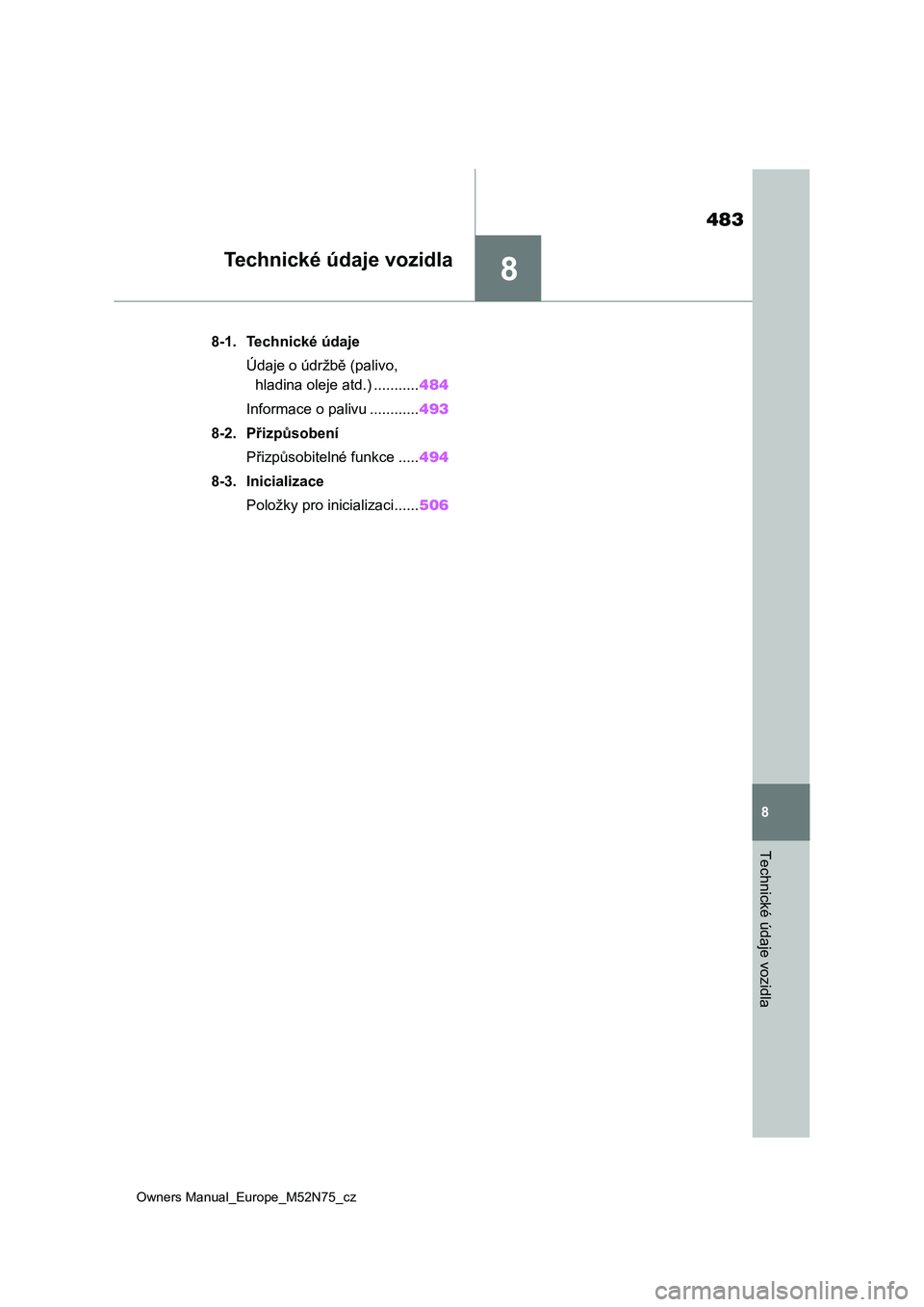

483
Owners Manual_Europe_M52N75_cz
8
Technické údaje vozidla
Technické údaje vozidla
8-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ...........484
Informace o palivu ............493
8-2. Přizpůsobení
Přizpůsobitelné funkce .....494
8-3. Inicializace
Položky pro inicializaci......506

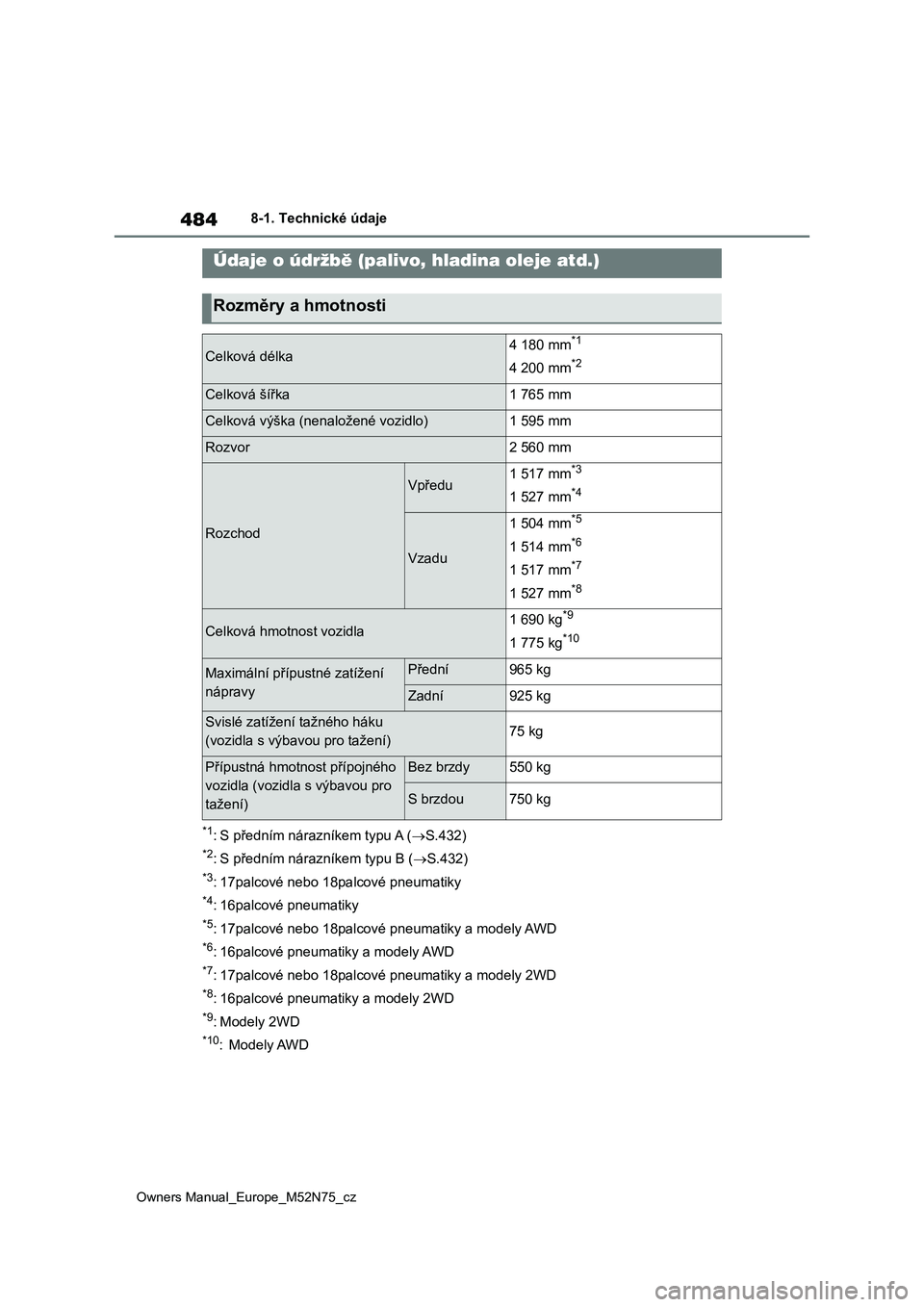

484
Owners Manual_Europe_M52N75_cz
8-1. Technické údaje
8-1.Technické údaje
*1: S předním nárazníkem typu A (S.432)
*2: S předním nárazníkem typu B (S.432)
*3: 17palcové nebo 18palcové pneumatiky
*4: 16palcové pneumatiky
*5: 17palcové nebo 18palcové pneumatiky a modely AWD
*6: 16palcové pneumatiky a modely AWD
*7: 17palcové nebo 18palcové pneumatiky a modely 2WD
*8: 16palcové pneumatiky a modely 2WD
*9: Modely 2WD
*10: Modely AWD
Údaje o údržbě (palivo, hladina oleje atd.)
Rozměry a hmotnosti
Celková délka4 180 mm*1
4 200 mm*2
Celková šířka1 765 mm
Celková výška (nenaložené vozidlo)1 595 mm
Rozvor2 560 mm
Rozchod
Vpředu1 517 mm*3
1 527 mm*4
Vzadu
1 504 mm*5
1 514 mm*6
1 517 mm*7
1 527 mm*8
Celková hmotnost vozidla1 690 kg*9
1 775 kg*10
Maximální přípustné zatížení
nápravyPřední965 kg
Zadní925 kg
Svislé zatížení tažného háku
(vozidla s výbavou pro tažení)75 kg
Přípustná hmotnost přípojného
vozidla (vozidla s výbavou pro
tažení)Bez brzdy550 kg
S brzdou750 kg

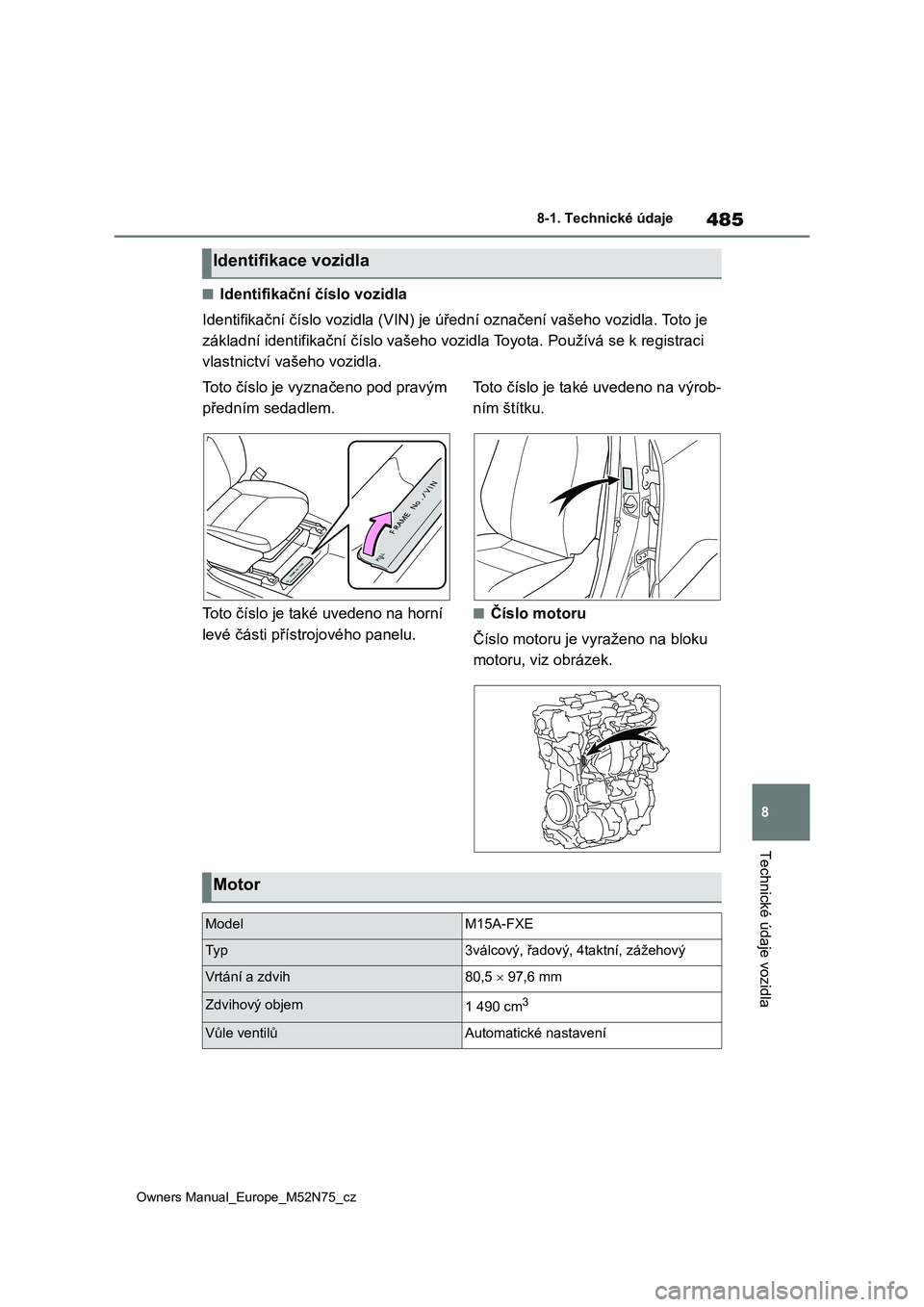

485
8
Owners Manual_Europe_M52N75_cz
8-1. Technické údaje
Technické údaje vozidla
■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla. Toto je
základní identifikační číslo vaš eho vozidla Toyota. Používá se k registraci
vlastnictví vašeho vozidla.
Toto číslo je vyznačeno pod pravým
předním sedadlem.
Toto číslo je také uvedeno na horní
levé části přístrojového panelu.
Toto číslo je také uvedeno na výrob-
ním štítku.
■Číslo motoru
Číslo motoru je vy raženo na bloku
motoru, viz obrázek.
Identifikace vozidla
Motor
ModelM15A-FXE
Ty p3válcový, řadový, 4 taktní, zážehový
Vrtání a zdvih80,5  97,6 mm
Zdvihový objem1 490 cm3
Vůle ventilůAutomatické nastavení

486

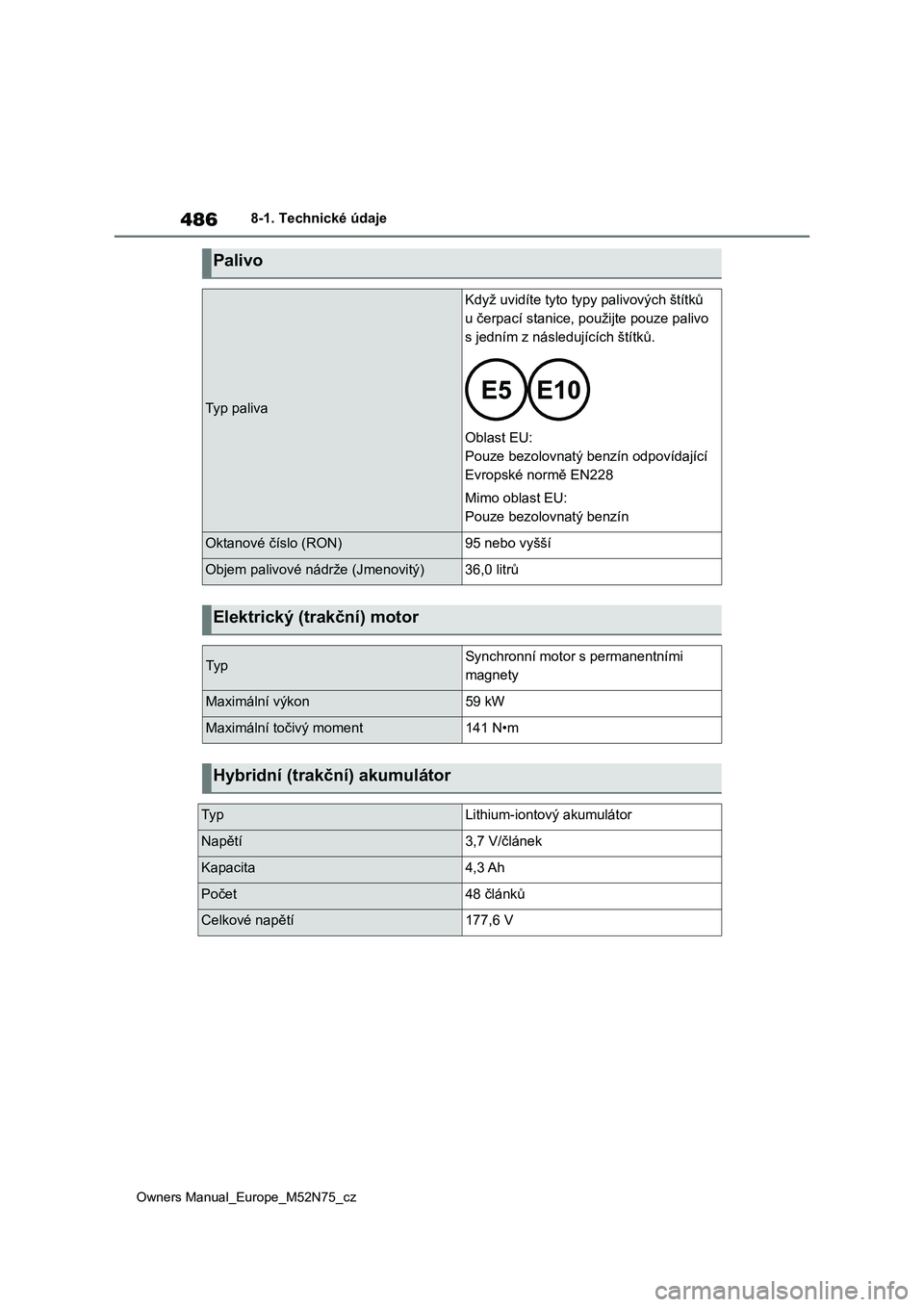

Owners Manual_Europe_M52N75_cz
8-1. Technické údaje
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků
u čerpací stanice, použijte pouze palivo
s jedním z následujících štítků.
Oblast EU:
Pouze bezolovnatý benzín odpovídající
Evropské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo (RON)95 nebo vyšší
Objem palivové nádrže (Jmenovitý)36,0 litrů
Elektrický (trakční) motor
Ty pSynchronní motor s permanentními
magnety
Maximální výkon59 kW
Maximální toč ivý moment141 N•m
Hybridní (trakční) akumulátor
Ty pLithium-iontový akumulátor
Napětí3,7 V/článek
Kapacita4,3 Ah
Počet48 článků
Celkové napětí177,6 V

487
8
Owners Manual_Europe_M52N75_cz
8-1. Technické údaje
Technické údaje vozidla
■Objem oleje (Vypuštění a napl-
nění [Jmenovitý*])
*: Objem motorového oleje je referenční
množství, které se p oužívá při výměně motorového oleje. Zahřejte motor
a vypněte hybridn í systém, počkejte
déle než 5 minut a zkontrolujte hladi- nu oleje na měrce.
■Volba motorového oleje
Benzínový motor 
Ve vašem vozidle je použit olej
"Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej
"Toyota Genuine Motor Oil". Můžete
použít také jiný motorový olej stejné
kvality.
Třída oleje:
0W-8: JASO GLV-1
0W-16:
Vícerozsahový motorový olej API
třídy SN "Resource-Conserving",
SN PLUS "Resource-Conserving"
nebo SP "Resource-Conserving",
nebo ILSAC GF-6B
0W-20 a 5W-30:
Vícerozsahový motorový olej API
třídy SM "Energy-Conserving",
SN "Resource-Conserving",
SN PLUS "Resource-Conserving"
nebo SP "Resource-Conserving",
nebo ILSAC GF-6A
Doporučená viskozita (SAE):
Doporučeno
Předpokládaný rozsah teplot
před příští výměnou oleje
SAE 0W-8, kterým je z výroby plně-
no vaše vozidlo, je nejlepší volbou
z hlediska nízké spotřeby paliva
a dobrého startování v chladném
počasí. Pokud není dostupný olej
SAE 0W-8, může být použit olej
SAE 0W-16 nebo 0W- 20. Při příští
výměně oleje by však měl být na-
hrazen olejem SAE 0W-8.
Viskozita oleje (jako příklad je zde
vysvětleno 0W-8):
• Hodnota 0W v označení 0W-8 vy-
jadřuje vlastnost o leje, která umož-
ňuje startování motoru za studena.
Oleje s nižším číslem před W
umožňují snadnější startování
motoru v chladném počasí.
• Hodnota 8 v označení 0W-8 vyja-
dřuje viskózní vlastnost oleje, když
má olej vysokou teplotu. Olej s vyš-
ší viskozitou (s vyšší hodnotou) je
vhodnější, pokud vozidlo jezdí vyš-
šími rychlostmi nebo při extrém-
ním zatížení.
Systém mazání
S filtrem3,6 litru
Bez filtru3,3 litru

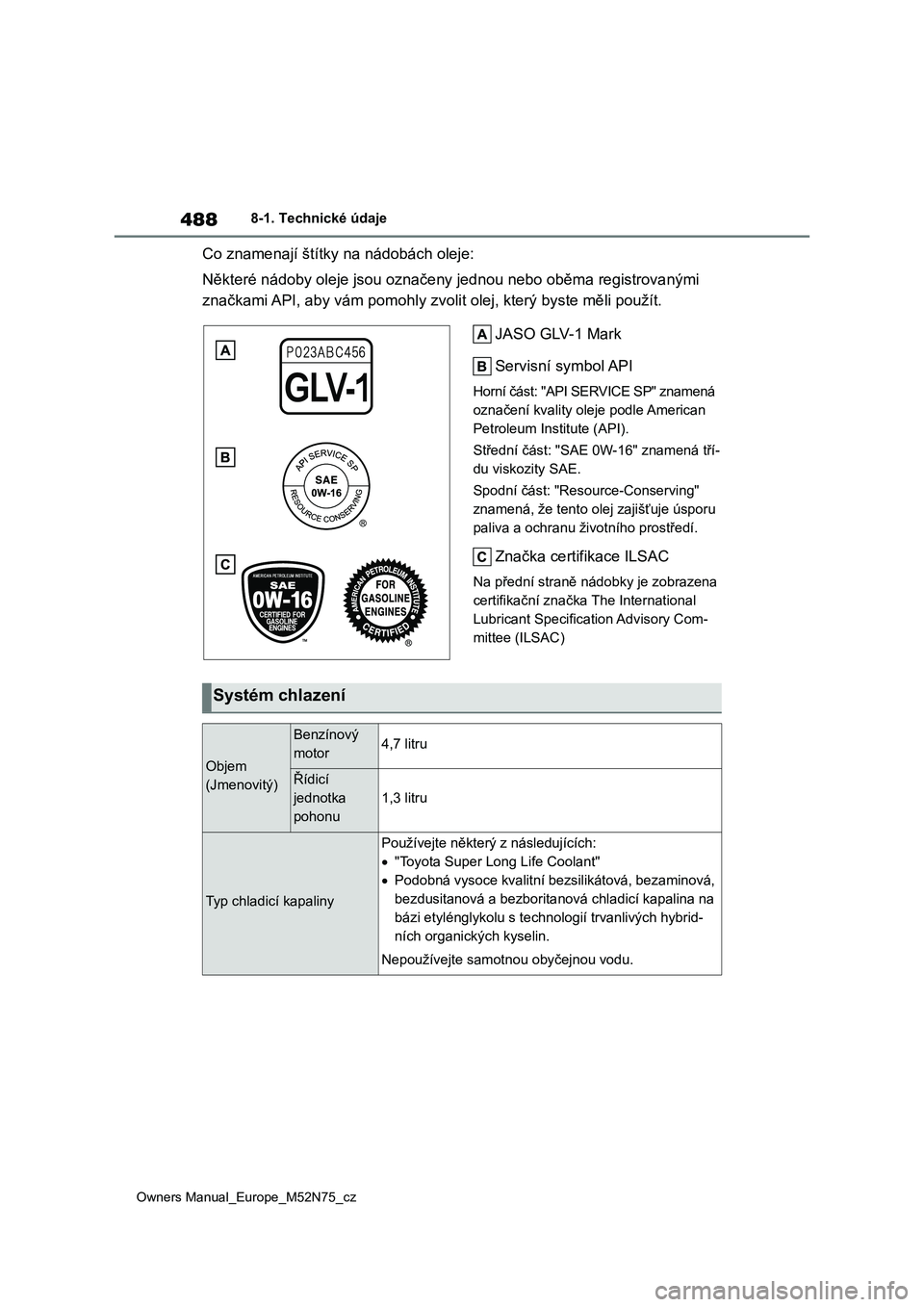

488
Owners Manual_Europe_M52N75_cz
8-1. Technické údaje
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označe ny jednou nebo oběma registrovanými
značkami API, aby vám pomohly zvo lit olej, který byste měli použít.
JASO GLV-1 Mark
Servisní symbol API
Horní část: "API SERVICE SP" znamená
označení kvality oleje podle American
Petroleum Institute (API).
Střední část: "SAE 0W -16" znamená tří-
du viskozity SAE.
Spodní část: "Resource-Conserving"
znamená, že tento olej zajišťuje úsporu
paliva a ochranu ži votního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena
certifikační značka The International
Lubricant Specification Advisory Com-
mittee (ILSAC)
Systém chlazení
Objem
(Jmenovitý)
Benzínový
motor4,7 litru
Řídicí
jednotka
pohonu
1,3 litru
Typ chladicí kapaliny
Používejte některý z následujících:
 "Toyota Super Long Life Coolant"
 Podobná vysoce kvalitní bezsilikátová, bezaminová,
bezdusitanová a bezborita nová chladicí kapalina na
bázi etylénglykolu s technologií trvanlivých hybrid-
ních organických kyselin.
Nepoužívejte samotnou obyčejnou vodu.
