lock TOYOTA YARIS HATCHBACK 2020 Bruksanvisningar (in Swedish)

338
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
1Stäng av motorn med startknap-
pen.
2 Öppna locket till säkringsboxen.
Motorrum: typ A säkringsbox
Tryck in flikarna och lyft bort locket.
Motorrum: typ B säkringsbox
Tryck in flikarna och lyft bort locket.
VARNING
nBorttagna batterier och andra
delar
Dessa delar är små och om de sväljs
av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räck-
håll för barn. Undlåtelse kan leda till
svåra eller livshotande skador.
nSäkerhetsåtgärder för litiumbat-
teri
VA R N I N G
EXPLOSIONSRISK FÖRELIGGER
OM BATTERIET BYTS UT MOT
ANNAT BATTERI AV FEL TYP.
FÖLJ GÄLLANDE BESTÄMMEL-
SER FÖR DEPONERING AV
ANVÄNDA BATTERIER
OBSERVERA
nVid byte av batteri
Använd spårmejsel av lämplig storlek.
Locket kan bli skevt eller skadat om
alltför stor kraft används.
nFör normal drift efter batteribyte
Observera följande säkerhetsanvis-
ningar för att undvika olyckor:
lArbeta alltid med torra händer.
Fukt kan få ett batteri att rosta.
lRör inte och flytta inte andra delar
inuti fjärrkontrollen.
lBöj inte någon av batteriets poler.
nTa bort batterilocket (modeller
utan elektroniskt lås- och start-
system)
Om du bryter loss batterilocket kan
det skadas.
Lyft på kanten för att ta bort batteri-
locket om det är svårt att ta bort.
Kontroll och byte av
säkringar
Om någon av de elektriska
delarna inte fungerar kan en
säkring ha gått. Utför i så fall
en kontroll och byt säkring vid
behov.
Kontroll och byte av
säkringar
OMK0001SE.book Page 338 Frida y, February 26, 2021 10:53 AM

339
6
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
Under instrumentpanelen vid
förarplatsen
Ta bort locket.
Tryck in haken när du tar bort/sätter till-
baka locket.
3Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkringar av typen A kan
tas bort med utdragningsverkty-
get.
4 Kontrollera om säkringen är tra-
sig.
Byt säkringen mot en ny med motsva-
rande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
Ty p A
Normal säkring
Trasig säkring
Ty p BNormal säkring
Trasig säkring
Ty p CNormal säkring
Trasig säkring
OMK0001SE.book Page 339 Frida y, February 26, 2021 10:53 AM

340
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
Ty p DNormal säkring
Trasig säkring
Ty p ENormal säkring
Trasig säkring
nEfter byte av säkring
lNär locket har installerats ska du
kontrollera att fliken är säkert ditsatt.
lOm lamporna inte tänds trots att säk-
ringen har bytts, kan glödlampan vara
trasig. (sid. 341)
lOm den utbytta säkringen går sönder
igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
nOm någon krets är överbelastad
Säkringarna är avsedda att gå sönder
för att skydda kabelstammen från
skada.
nVid byte av glödlampor
Toyota rekommenderar att du använder
originalprodukter från Toyota som är
designade för din bil.
Eftersom vissa glödlampor är anslutna
till kretsar som är avsedda att hindra
överbelastning kan icke-originaldelar
eller delar som inte är avsedda för
denna bil vara oanvändbara.
VARNING
nHindra systemfel och bilbrand
Observera följande säkerhetsanvis-
ningar.
Försummelse kan orsaka skador på
bilen och eventuellt brand eller per-
sonskador.
lSätt aldrig i en säkring med högre
amperetal än det angivna och sätt
aldrig i ett annat föremål än en säk-
ring.
lAnvänd alltid originalsäkringar från
Toyota, eller likvärdiga produkter.
Ersätt aldrig en säkring med en
ståltråd, inte ens som tillfällig lös-
ning.
lModifiera aldrig säkringarna eller
säkringsboxarna.
OMK0001SE.book Page 340 Frida y, February 26, 2021 10:53 AM

341
6
YARIS F OMK0001SE
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
Kontrollera watt-talet på glödlam-
pan som ska bytas. (sid. 411)
Fram
Främre positionsljus (med glöd-
lampa)
Främre blinkers (med glöd-
lampa)
Främre dimljus (med glödlampa)
OBSERVERA
nInnan du byter säkring
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning fastställa orsa-
ken till att elsystem et överbelastas
och åtgärda felet.
nVid installation av locket till säk-
ringsbox (motorrum: säkrings-
boxar av typ A och typ B)
Tryck på locket till säkringsboxen vid
installation efter att ha riktat in lägena
för samtliga hakar. Hakarna kan
annars skadas.
Glödlampor
Du kan byta följande glödlam-
por själv. Svårighetsgraden vid
byte av glödlampa varierar
beroende på lampan. Eftersom
det finns risk för att komponen-
ter kan skadas rekommenderar
vi att byte utförs av en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Förberedelser för byte av
glödlampa
Glödlampornas placering
OMK0001SE.book Page 341 Frida y, February 26, 2021 10:53 AM

350
YARIS F OMK0001SE
7-1. Viktig information
7-1.Viktig information
Tryck på knappen.
Alla körriktningsvisare börjar blinka.
Tryck en gång till för att stänga av.
nVarningsblinkers
lOm varningsblinkers används länge
medan motorn är avstängd kan batte-
riet laddas ur.
lOm någon av krockkuddarna utlöses
(blåses upp), eller vid en hård sam-
manstötning, slås varningsblinkers på
automatiskt.
Varningsblinkers slocknar automa-
tiskt efter cirka 20 minuter. Tryck på
knappen två gånger för att stänga av
varningsblinkers manuellt.
(Varningsblinkers slocknar eventuellt
inte automatiskt beroende på hur hård
sammanstötningen är och förhållan-
dena vid kollisionen.)
1Placera både fötterna på broms-
pedalen och trampa stadigt ned
den.
Pumpa inte på bromspedalen uppre-
pade gånger eftersom då behövs ytter-
ligare kraft att sakta ner bilen.
2För växelspaken till N.
Om växelspaken flyttas till N
3 När du har saktat ner bilen ska
du stanna på en säker plats vid
vägkanten.
4 Stäng av motorn.
Om växelspaken inte kan flyttas
till N
3 Fortsätt att trampa ned broms-
pedalen med båda fötterna för
att minska bilens hastighet så
mycket det är möjligt.
4 Gör följande för att stanna
motorn:
Modeller utan elektroniskt lås-
och startsystem
Vrid tändningslåset till ACC.
Varningsblinkers
Varningsblinkers används till
att varna andra bilister om
bilen måste stanna på vägen
på grund av motorfel eller
annat problem.
Användaranvisningar
Om du måste få stopp på
bilen i en akut situation
Endast i en akut situation, som
när det blir omöjligt att få
stopp på bilen på normalt sätt,
får du använda följande metod
för att stanna bilen.
Stanna bilen
OMK0001SE.book Page 350 Frida y, February 26, 2021 10:53 AM

358
YARIS F OMK0001SE
7-2. Åtgärder i en akut situation
nBromssystem, varningslampa (varningssummer)
nHög kylvätsketemperatur, varningslampa* (varningssummer)
*: Den här lampan tänds på informationsdisplayen.
nLaddningssystem, varningslampa*
*: Den här lampan tänds på informationsdisplayen.
Om en varningslampa tänds eller en varningssignal
hörs
Utför lugnt följande åtgärder om någon av varningslamporna tänds
eller blinkar. Om en lampa tänds eller blinkar, och därefter slocknar,
betyder det inte att ett fel uppstått i systemet. Om emellertid detta
fortsätter ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
Åtgärder om varningslampa eller varningssummer aktiveras
VarningslampaDetaljer/Åtgärder
Indikerar att:
Bromsvätskenivån är låg; eller
 Funktionsstörning har up pstått i bromssystemet
 Stanna bilen omedelbart på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och
utrustning. Det kan vara farligt att fortsätta köra.
VarningslampaDetaljer/Åtgärder
Indikerar att kylarvätskans temperatur är alltför hög
Stanna bilen omedelbart på säker plats.
Åtgärd ( sid. 396)
VarningslampaDetaljer/Åtgärder
Indikerar funktionsstörning i bilens laddningssystem
Stanna bilen omedelbart på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och
utrustning.
OMK0001SE.book Page 358 Frida y, February 26, 2021 10:53 AM

361
7
YARIS F OMK0001SE
7-2. Åtgärder i en akut situation
Om problem uppstår

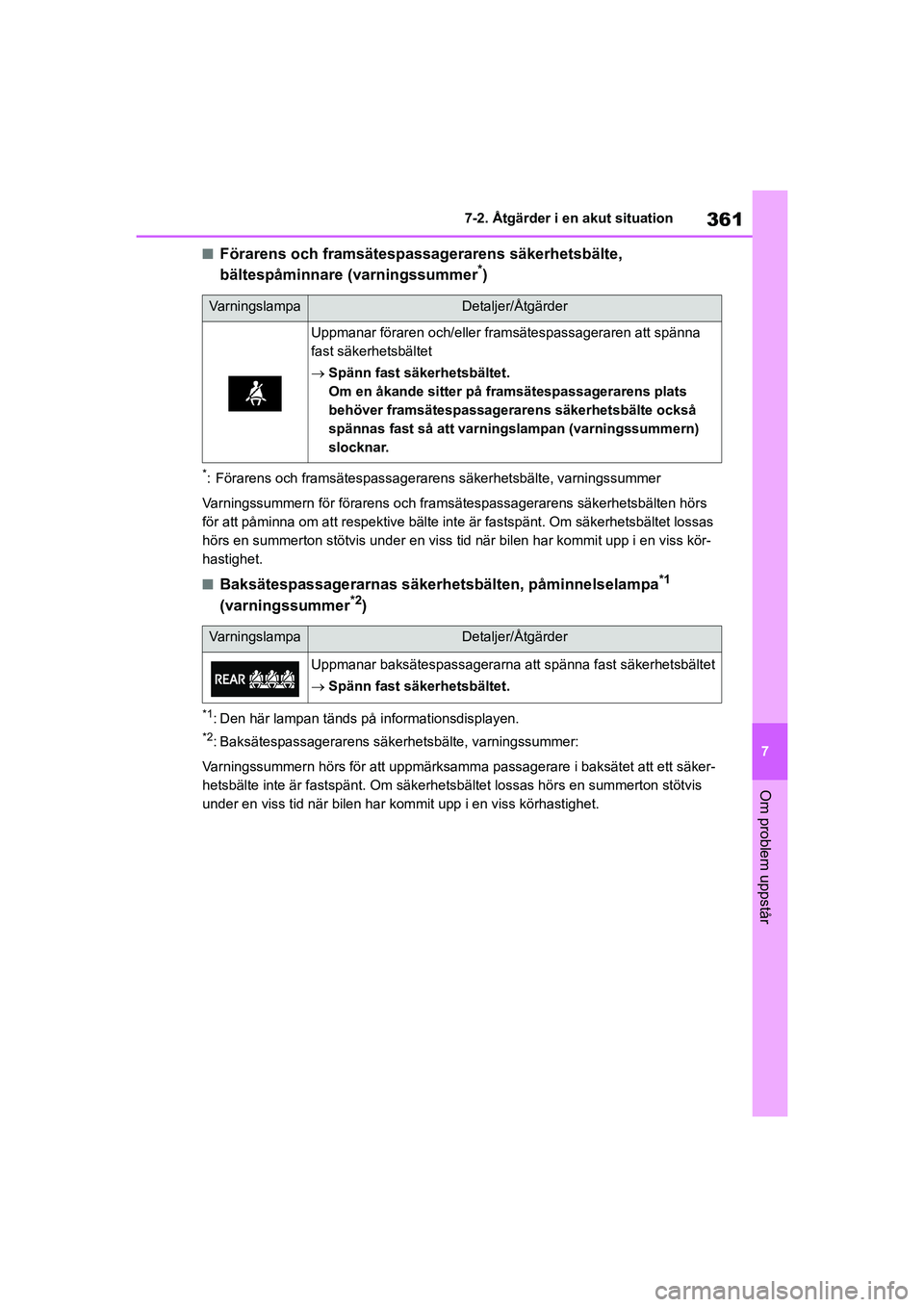

nFörarens och framsätespassagerarens säkerhetsbälte,
bältespåminnare (varningssummer*)
*: Förarens och framsätespassagerarens säkerhetsbälte, varningssummer
Varningssummern för förarens och framsä tespassagerarens säkerhetsbälten hörs
för att påminna om att respektive bälte inte är fastspänt. Om säkerhetsbältet lossas
hörs en summerton stötvis under en viss tid när bilen har kommit upp i en viss kör-
hastighet.
nBaksätespassagerarnas säkerhetsbälten, påminnelselampa*1
(varningssummer*2)
*1: Den här lampan tänds på informationsdisplayen.
*2: Baksätespassagerarens säke rhetsbälte, varningssummer:
Varningssummern hörs för att uppmärksamma passagerare i baksätet att ett säker-
hetsbälte inte är fastspänt . Om säkerhetsbältet lossa s hörs en summerton stötvis
under en viss tid när bilen har kommit upp i en viss körhastighet.
VarningslampaDetaljer/Åtgärder
Uppmanar föraren och/eller framsätespassageraren att spänna
fast säkerhetsbältet
 Spänn fast säkerhetsbältet.
Om en åkande sitter på framsätespassagerarens plats
behöver framsätespassagerarens säkerhetsbälte också
spännas fast så att varningslampan (varningssummern)
slocknar.
VarningslampaDetaljer/Åtgärder
Uppmanar baksätespassagerarna att spänna fast säkerhetsbältet
Spänn fast säkerhetsbältet.
OMK0001SE.book Page 361 Frida y, February 26, 2021 10:53 AM

365
7
YARIS F OMK0001SE
7-2. Åtgärder i en akut situation
Om problem uppstår

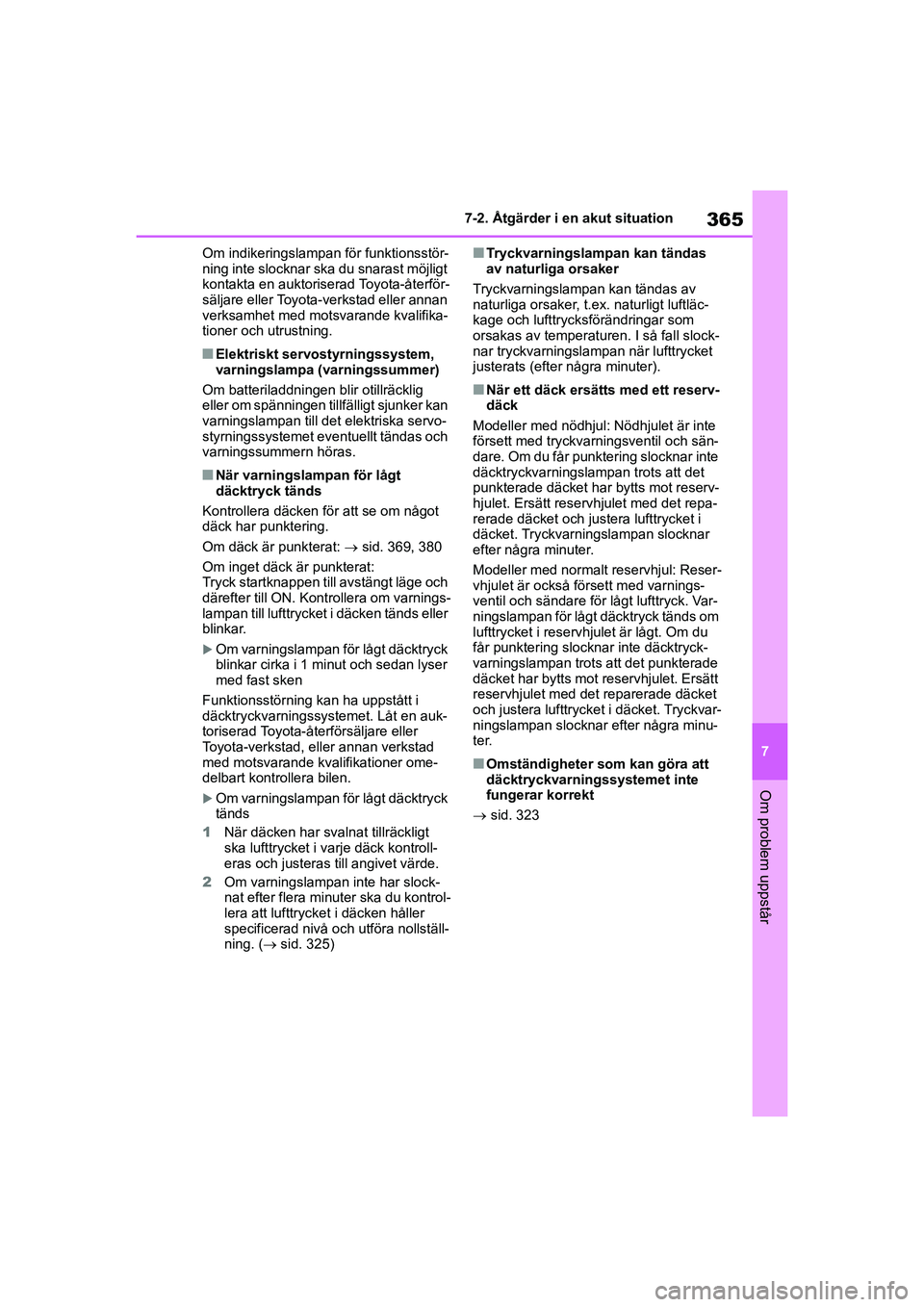

Om indikeringslampan för funktionsstör-
ning inte slocknar ska du snarast möjligt
kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad eller annan
verksamhet med motsvarande kvalifika-
tioner och utrustning.
nElektriskt servostyrningssystem,
varningslampa (varningssummer)
Om batteriladdningen blir otillräcklig
eller om spänningen tillfälligt sjunker kan
varningslampan till det elektriska servo-
styrningssystemet eventuellt tändas och
varningssummern höras.
nNär varningslampan för lågt
däcktryck tänds
Kontrollera däcken för att se om något
däck har punktering.
Om däck är punkterat: sid. 369, 380
Om inget däck är punkterat:
Tryck startknappen till avstängt läge och
därefter till ON. Kontrollera om varnings-
lampan till lufttrycke t i däcken tänds eller
blinkar.
Om varningslampan för lågt däcktryck
blinkar cirka i 1 minut och sedan lyser
med fast sken
Funktionsstörning kan ha uppstått i
däcktryckvarningssystemet. Låt en auk-
toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer ome-
delbart kontrollera bilen.
Om varningslampan för lågt däcktryck
tänds
1 När däcken har svalnat tillräckligt
ska lufttrycket i va rje däck kontroll-
eras och justeras till angivet värde.
2 Om varningslampan inte har slock-
nat efter flera minuter ska du kontrol-
lera att lufttrycket i däcken håller
specificerad nivå och utföra nollställ-
ning. ( sid. 325)
nTryckvarningslampan kan tändas
av naturliga orsaker
Tryckvarningslampan kan tändas av
naturliga orsaker, t.ex. naturligt luftläc-
kage och lufttrycksförändringar som
orsakas av temperatur en. I så fall slock-
nar tryckvarningslam pan när lufttrycket
justerats (efter några minuter).
nNär ett däck ersätts med ett reserv-
däck
Modeller med nödhjul: Nödhjulet är inte
försett med tryckvarningsventil och sän-
dare. Om du får punktering slocknar inte
däcktryckvarningslampan trots att det
punkterade däcket har bytts mot reserv-
hjulet. Ersätt reservhjulet med det repa-
rerade däcket och ju stera lufttrycket i
däcket. Tryckvarningslampan slocknar
efter några minuter.
Modeller med normalt reservhjul: Reser-
vhjulet är också fö rsett med varnings-
ventil och sändare för lågt lufttryck. Var-
ningslampan för lågt däcktryck tänds om
lufttrycket i reservhjulet är lågt. Om du
får punktering slocknar inte däcktryck-
varningslampan trots att det punkterade
däcket har bytts mot reservhjulet. Ersätt
reservhjulet med det reparerade däcket
och justera lufttrycket i däcket. Tryckvar-
ningslampan slocknar efter några minu-
ter.
nOmständigheter som kan göra att
däcktryckvarningssystemet inte
fungerar korrekt
 sid. 323
OMK0001SE.book Page 365 Frida y, February 26, 2021 10:53 AM

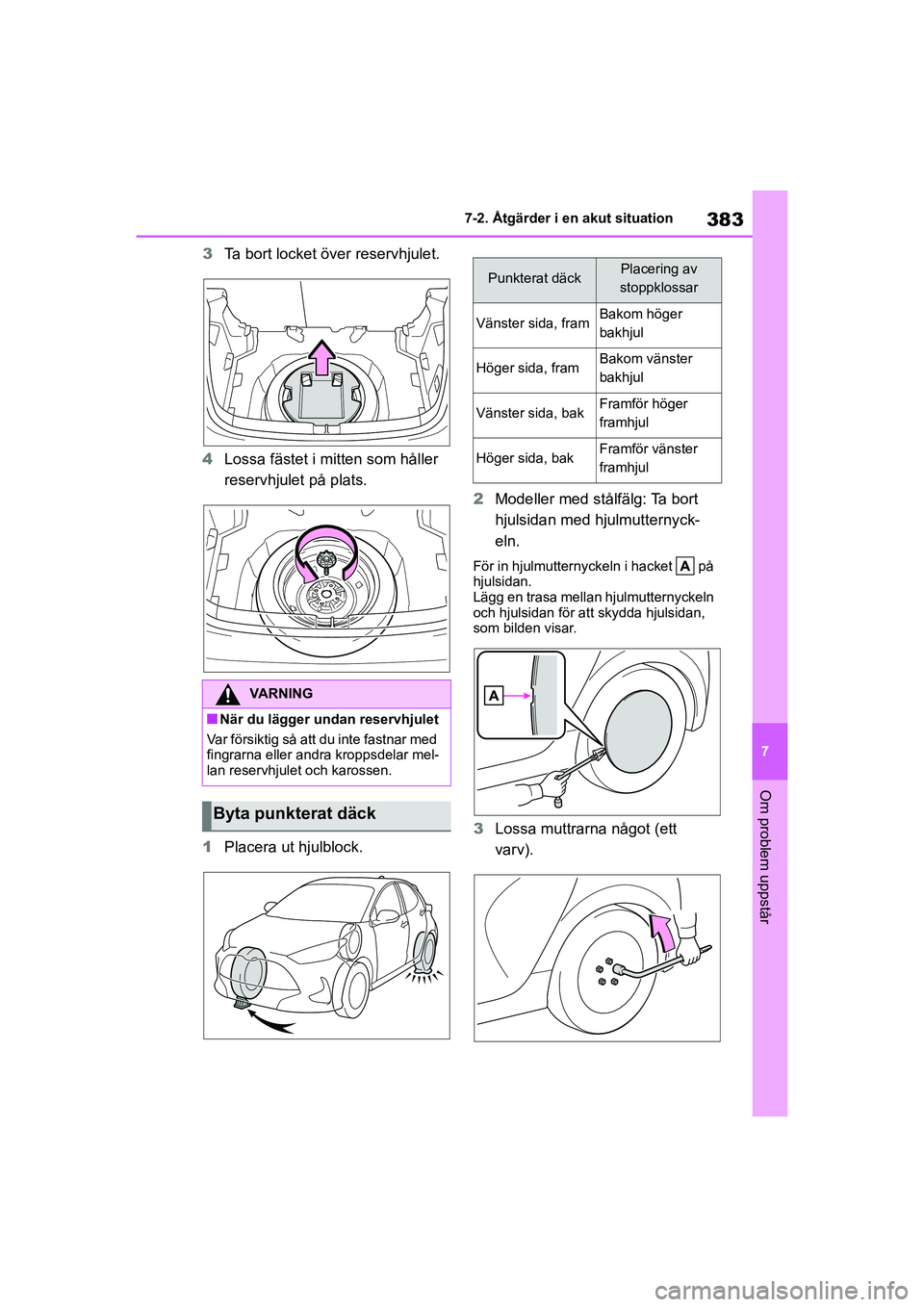

383
7
YARIS F OMK0001SE
7-2. Åtgärder i en akut situation
Om problem uppstår
3Ta bort locket över reservhjulet.
4 Lossa fästet i mitten som håller
reservhjulet på plats.
1 Placera ut hjulblock. 2
Modeller med stålfälg: Ta bort
hjulsidan med hjulmutternyck-
eln.
För in hjulmuttern yckeln i hacket på
hjulsidan.
Lägg en trasa mellan hjulmutternyckeln
och hjulsidan för att skydda hjulsidan,
som bilden visar.
3 Lossa muttrarna något (ett
varv).
VARNING
nNär du lägger undan reservhjulet
Var försiktig så att du inte fastnar med
fingrarna eller andra kroppsdelar mel-
lan reservhjulet och karossen.
Byta punkterat däck
Punkterat däckPlacering av
stoppklossar
Vänster sida, framBakom höger
bakhjul
Höger sida, framBakom vänster
bakhjul
Vänster sida, bakFramför höger
framhjul
Höger sida, bakFramför vänster
framhjul
OMK0001SE.book Page 383 Frida y, February 26, 2021 10:53 AM

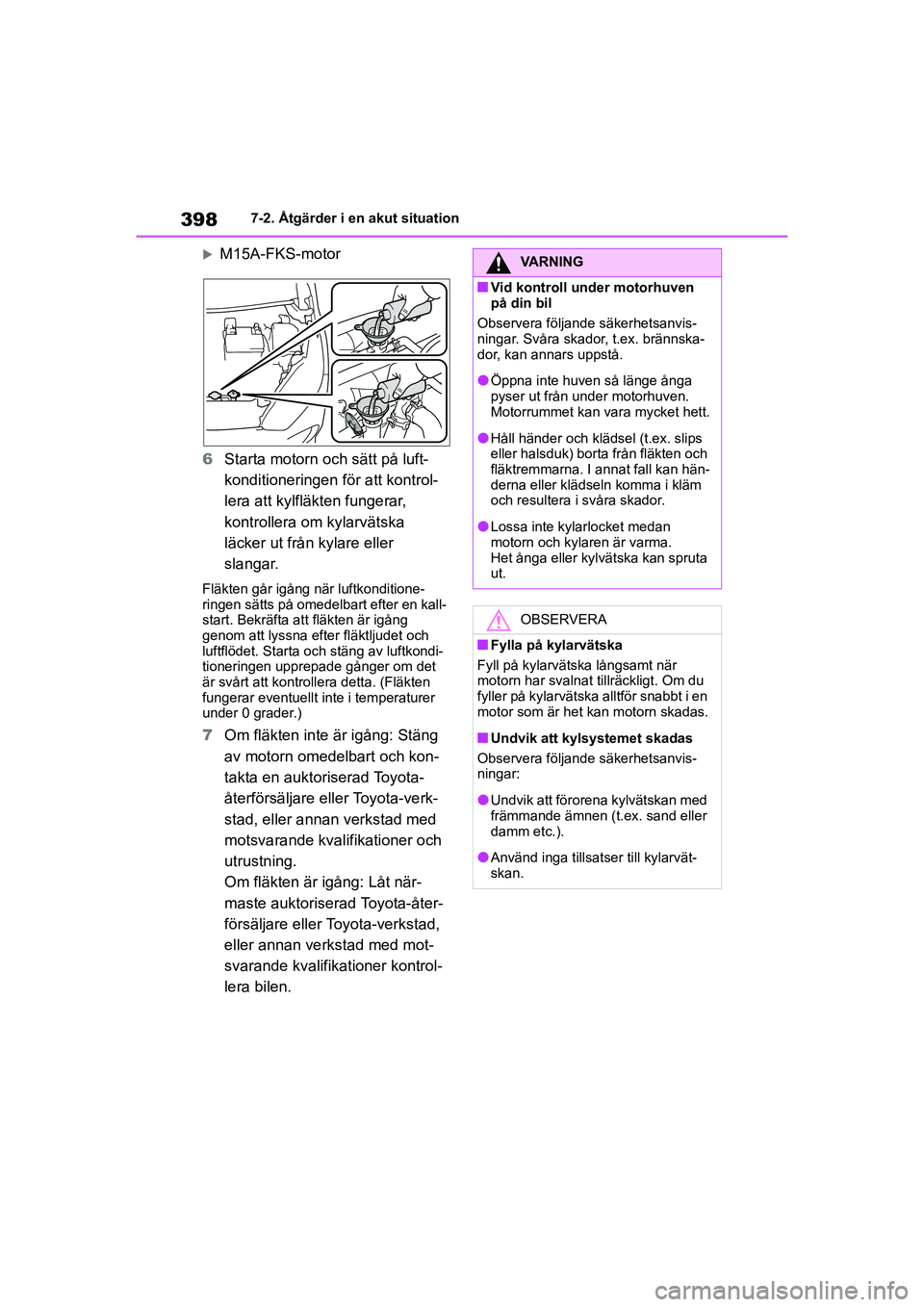

398
YARIS F OMK0001SE
7-2. Åtgärder i en akut situation
M15A-FKS-motor
6 Starta motorn och sätt på luft-
konditioneringen för att kontrol-
lera att kylfläkten fungerar,
kontrollera om kylarvätska
läcker ut från kylare eller
slangar.
Fläkten går igång när luftkonditione-
ringen sätts på omedelbart efter en kall-
start. Bekräfta att fläkten är igång
genom att lyssna efte r fläktljudet och
luftflödet. Starta och stäng av luftkondi-
tioneringen upprepade gånger om det
är svårt att kontrollera detta. (Fläkten
fungerar eventuellt inte i temperaturer
under 0 grader.)
7 Om fläkten inte är igång: Stäng
av motorn omedelbart och kon-
takta en auktoriserad Toyota-
återförsäljare e ller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Om fläkten är igång: Låt när-
maste auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med mot-
svarande kvalifikationer kontrol-
lera bilen.
VARNING
nVid kontroll under motorhuven
på din bil
Observera följande säkerhetsanvis-
ningar. Svåra skador, t.ex. brännska-
dor, kan annars uppstå.
lÖppna inte huven så länge ånga
pyser ut från under motorhuven.
Motorrummet kan va ra mycket hett.
lHåll händer och klädsel (t.ex. slips
eller halsduk) borta från fläkten och
fläktremmarna. I annat fall kan hän-
derna eller klädseln komma i kläm
och resultera i svåra skador.
lLossa inte kylarlocket medan
motorn och kylaren är varma.
Het ånga eller kylvätska kan spruta
ut.
OBSERVERA
nFylla på kylarvätska
Fyll på kylarvätska långsamt när
motorn har svalnat tillräckligt. Om du
fyller på kylarvätska alltför snabbt i en
motor som är het kan motorn skadas.
nUndvik att kylsystemet skadas
Observera följande säkerhetsanvis-
ningar:
lUndvik att förorena kylvätskan med
främmande ämnen (t.ex. sand eller
damm etc.).
lAnvänd inga tillsatser till kylarvät-
skan.
OMK0001SE.book Page 398 Frida y, February 26, 2021 10:53 AM
