sensor TOYOTA YARIS HATCHBACK 2020 Bruksanvisningar (in Swedish)

3
YARIS F OMK0001SE
INNEHÅLLSFÖRTECKNING
1
6 5
4
3
2
8
7
3-4. Justera ratten och speglarna
Ratt ..................................... 126
Invändig backspegel ........... 127

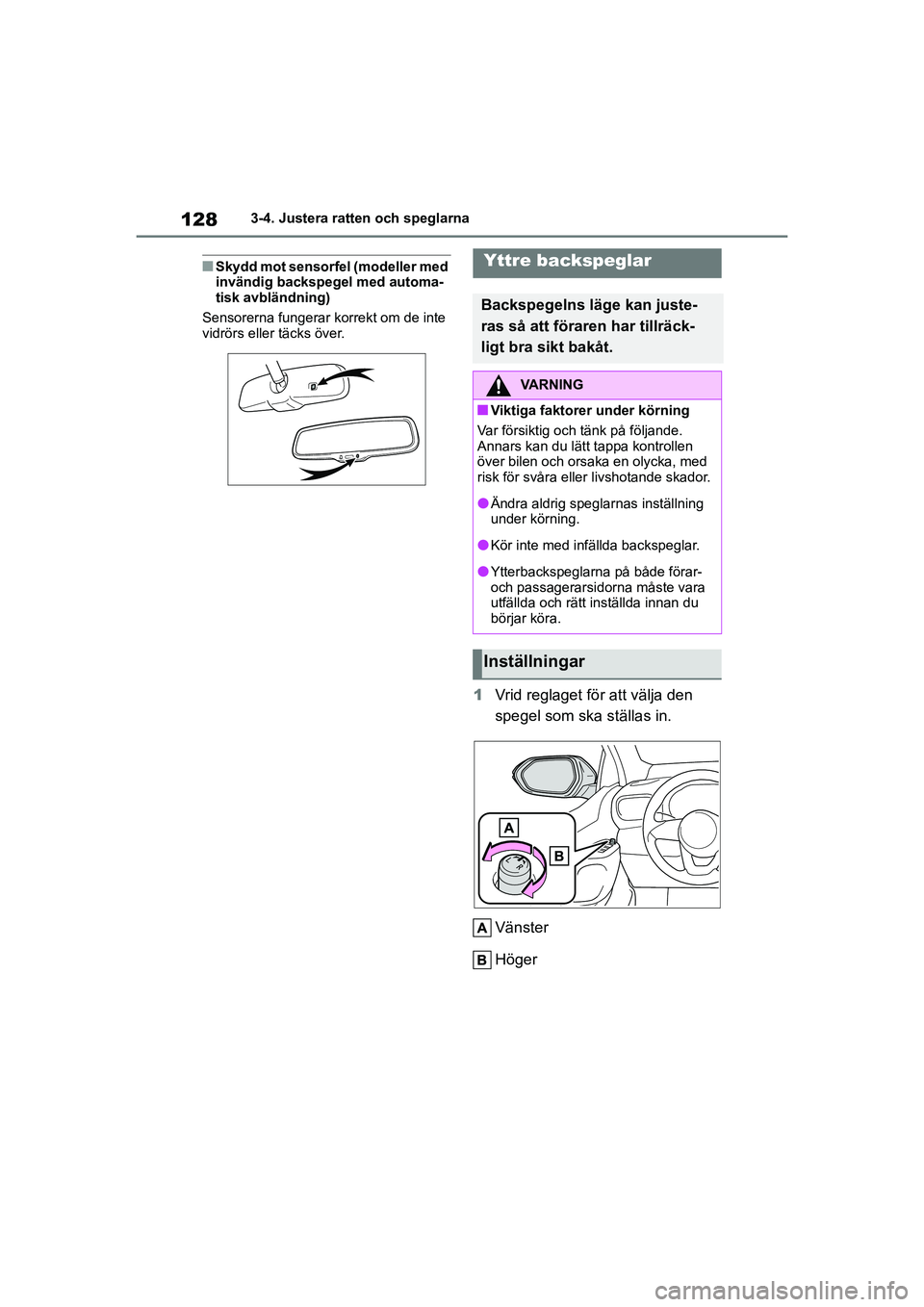

Yttre backspeglar ................ 128
3-5. Öppna och stänga fönster Elfönsterhissar .................... 131
4-1. Innan du börjar köra Köra bilen............................ 136
Last och bagage ................. 143
Köra med släp (modeller utan draganordning –
inklusive Réunion) ............ 144
Köra med släp (modeller med draganordning –
utom Réunion) .................. 144
4-2. Körrutiner Tändningslås (modeller utan elektroniskt lås-
och startsystem) ............... 150
Startknapp (tändning) (modeller med elektroniskt
lås- och startsystem) ........ 151
Multidrive ............................ 156
Manuell växellåda ............... 160
Körriktningsvisare, spak...... 162
Parkeringsbroms................. 1634-3. Använda strålkastare
och vindrutetorkare
Strålkastarspak ................... 164
Automatiskt helljus .............. 167
Dimljus, reglage .................. 170
Vindrutetorkare och spolare .............................. 171
Bakrutetorkare och spolare .............................. 174
4-4. Tanka Öppna tanklocket ................ 176
4-5. Använda körstödssystemen
Toyota Safety Sense ........... 178
PCS (Aktivt krockskyddssystem) ......... 183
LTA (Linjeavkännare) .......... 193
Aktiv farthållare ................... 203
Fartbegränsare ................... 214
RSA (Vägskyltsigenkänning) .... 216
Stopp- och Startsystem ...... 220
BSM (Dödavinkelvarnare) ......... 227
Toyota parkeringssensor..... 232
RCTA (Backvarnare för korsande trafik) ................. 237
PKSB (Intelligent autobroms) ...... 241
Intelligent autobroms, funktion
(statiska föremål) .............. 246
Intelligent autobroms (korsande trafik bakom
bilen) ................................. 252
Körlägesväljare ................... 256
GPF (Bensinpartikelfilter).... 257
Förarstödssystem ............... 258
4Körning
OMK0001SE.book Page 3 Frida y, February 26, 2021 10:53 AM

29
1
YARIS F OMK0001SE

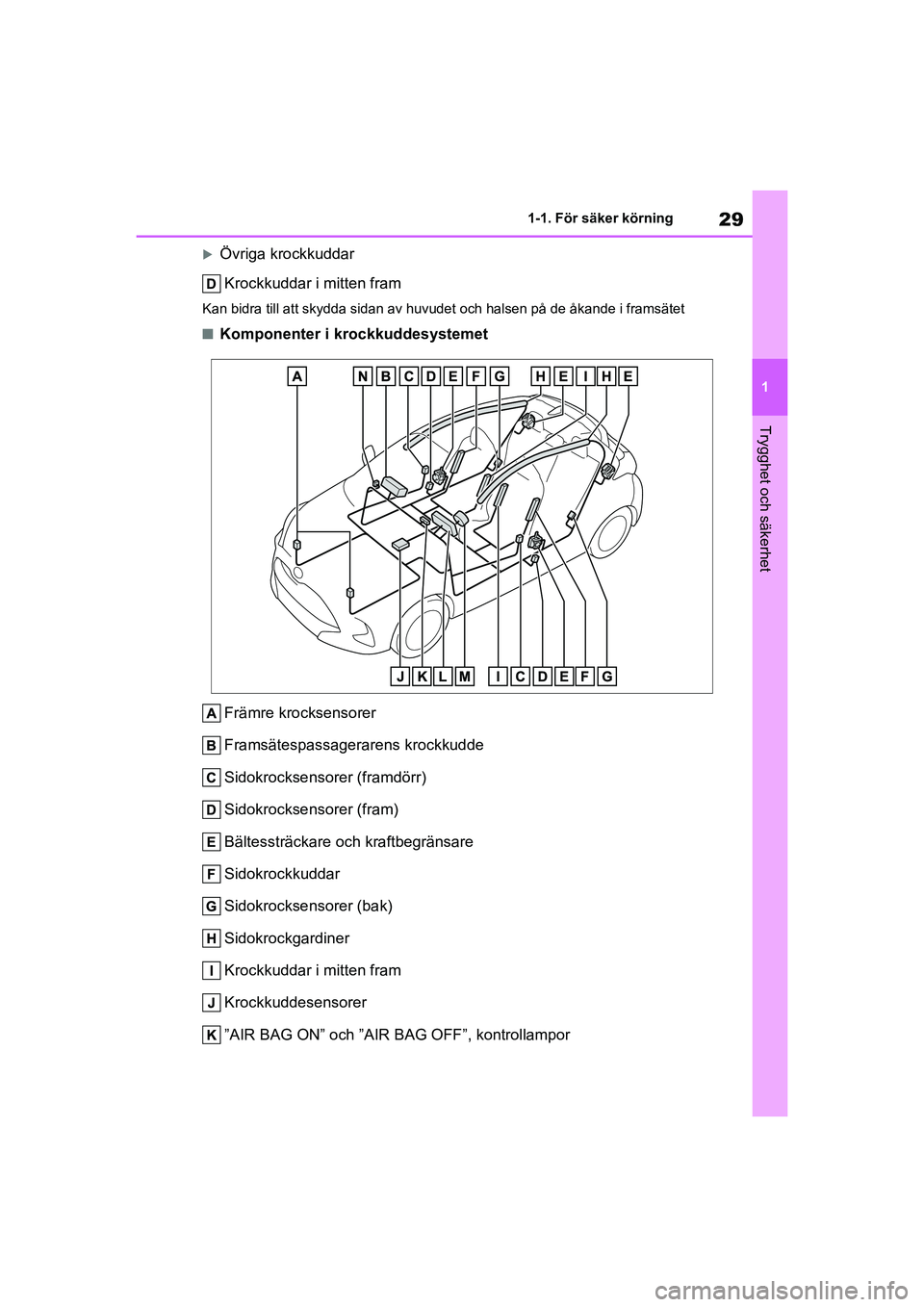

1-1. För säker körning
Trygghet och säkerhet
Övriga krockkuddarKrockkuddar i mitten fram
Kan bidra till att skydda sidan av huvudet och halsen på de åkande i framsätet
nKomponenter i krockkuddesystemet
Främre krocksensorer
Framsätespassagerarens krockkudde
Sidokrocksensorer (framdörr)
Sidokrocksensorer (fram)
Bältessträckare och kraftbegränsare
Sidokrockkuddar
Sidokrocksensorer (bak)
Sidokrockgardiner
Krockkuddar i mitten fram
Krockkuddesensorer
”AIR BAG ON” och ”AIR BAG OFF”, kontrollampor
OMK0001SE.book Page 29 Friday, February 26, 2021 10:53 AM

30
YARIS F OMK0001SE

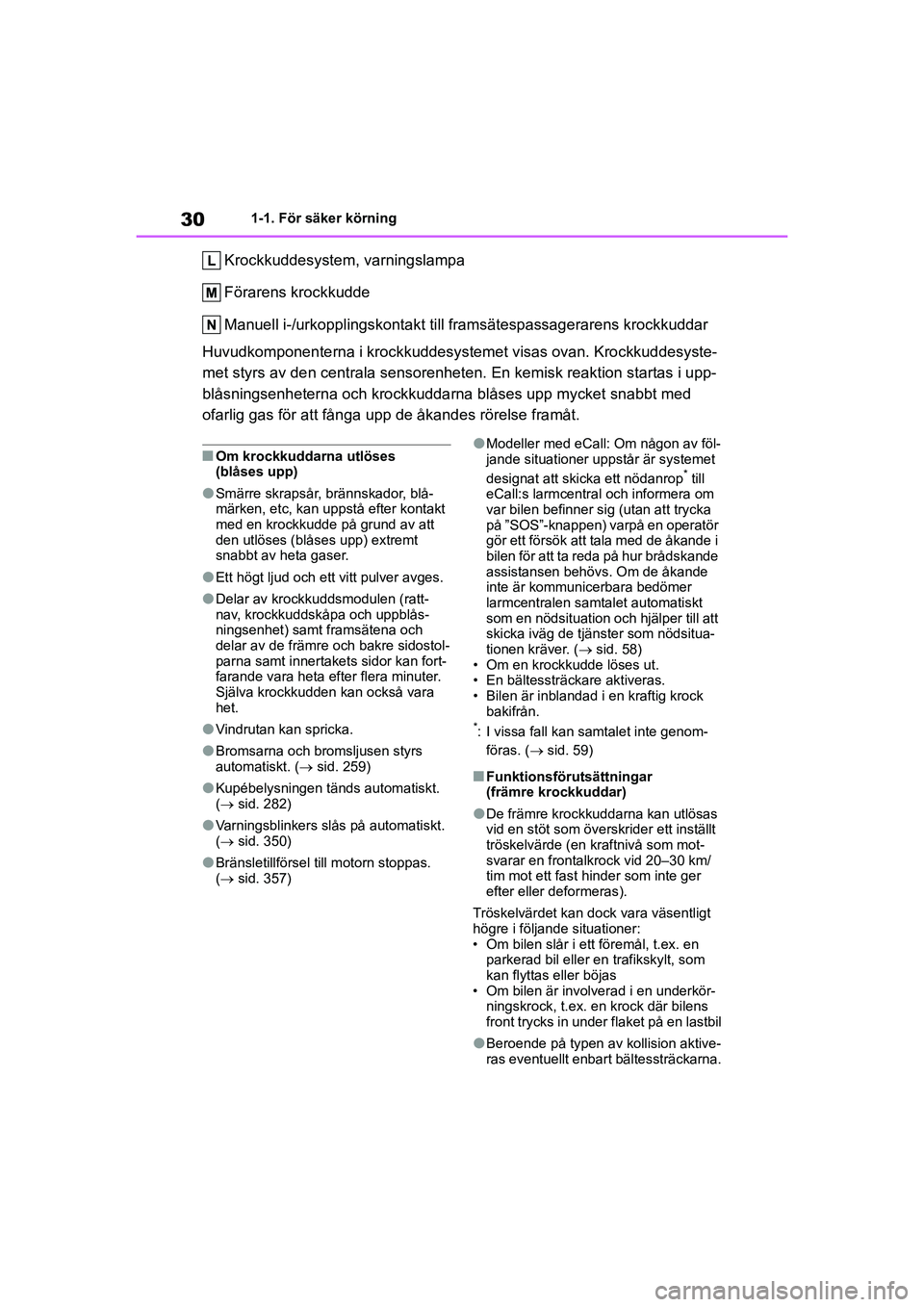

1-1. För säker körning
Krockkuddesystem, varningslampa
Förarens krockkudde
Manuell i-/urkopplingskontakt till framsätespassagerarens krockkuddar
Huvudkomponenterna i krockkuddesyst emet visas ovan. Krockkuddesyste-
met styrs av den centrala sensorenheten. En kemisk reaktion startas i upp-
blåsningsenheterna och krockkuddarna blåses upp mycket snabbt med
ofarlig gas för att fånga upp de åkandes rörelse framåt.
nOm krockkuddarna utlöses
(blåses upp)
lSmärre skrapsår, brännskador, blå-
märken, etc, kan uppstå efter kontakt
med en krockkudde på grund av att
den utlöses (blåses upp) extremt
snabbt av heta gaser.
lEtt högt ljud och ett vitt pulver avges.
lDelar av krockkuddsmodulen (ratt-
nav, krockkuddskåpa och uppblås-
ningsenhet) samt framsätena och
delar av de främre och bakre sidostol-
parna samt innertakets sidor kan fort-
farande vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
lVindrutan kan spricka.
lBromsarna och bromsljusen styrs
automatiskt. ( sid. 259)
lKupébelysningen tänds automatiskt.
( sid. 282)
lVarningsblinkers slås på automatiskt.
(sid. 350)
lBränsletillförsel till motorn stoppas.
(sid. 357)
lModeller med eCall: Om någon av föl-
jande situationer uppstår är systemet
designat att skicka ett nödanrop
* till
eCall:s larmcentral och informera om
var bilen befinner si g (utan att trycka
på ”SOS”-knappen) varpå en operatör
gör ett försök att tala med de åkande i
bilen för att ta reda på hur brådskande
assistansen behövs. Om de åkande
inte är kommunicerbara bedömer
larmcentralen samtal et automatiskt
som en nödsituation och hjälper till att
skicka iväg de tjänster som nödsitua-
tionen kräver. ( sid. 58)
• Om en krockkudde löses ut.
• En bältessträckare aktiveras.
• Bilen är inblandad i en kraftig krock bakifrån.
*: I vissa fall kan sa mtalet inte genom-
föras. ( sid. 59)
nFunktionsförutsättningar
(främre krockkuddar)
lDe främre krockkuddarna kan utlösas
vid en stöt som överskrider ett inställt
tröskelvärde (en kraftnivå som mot-
svarar en frontalkrock vid 20–30 km/
tim mot ett fast hinder som inte ger
efter eller deformeras).
Tröskelvärdet kan dock vara väsentligt
högre i följande situationer:
• Om bilen slår i ett föremål, t.ex. en parkerad bil eller en trafikskylt, som
kan flyttas eller böjas
• Om bilen är involverad i en underkör- ningskrock, t.ex. en krock där bilens
front trycks in under flaket på en lastbil
lBeroende på typen av kollision aktive-
ras eventuellt enbart bältessträckarna.
OMK0001SE.book Page 30 Friday, February 26, 2021 10:53 AM

75
2
YARIS F OMK0001SE

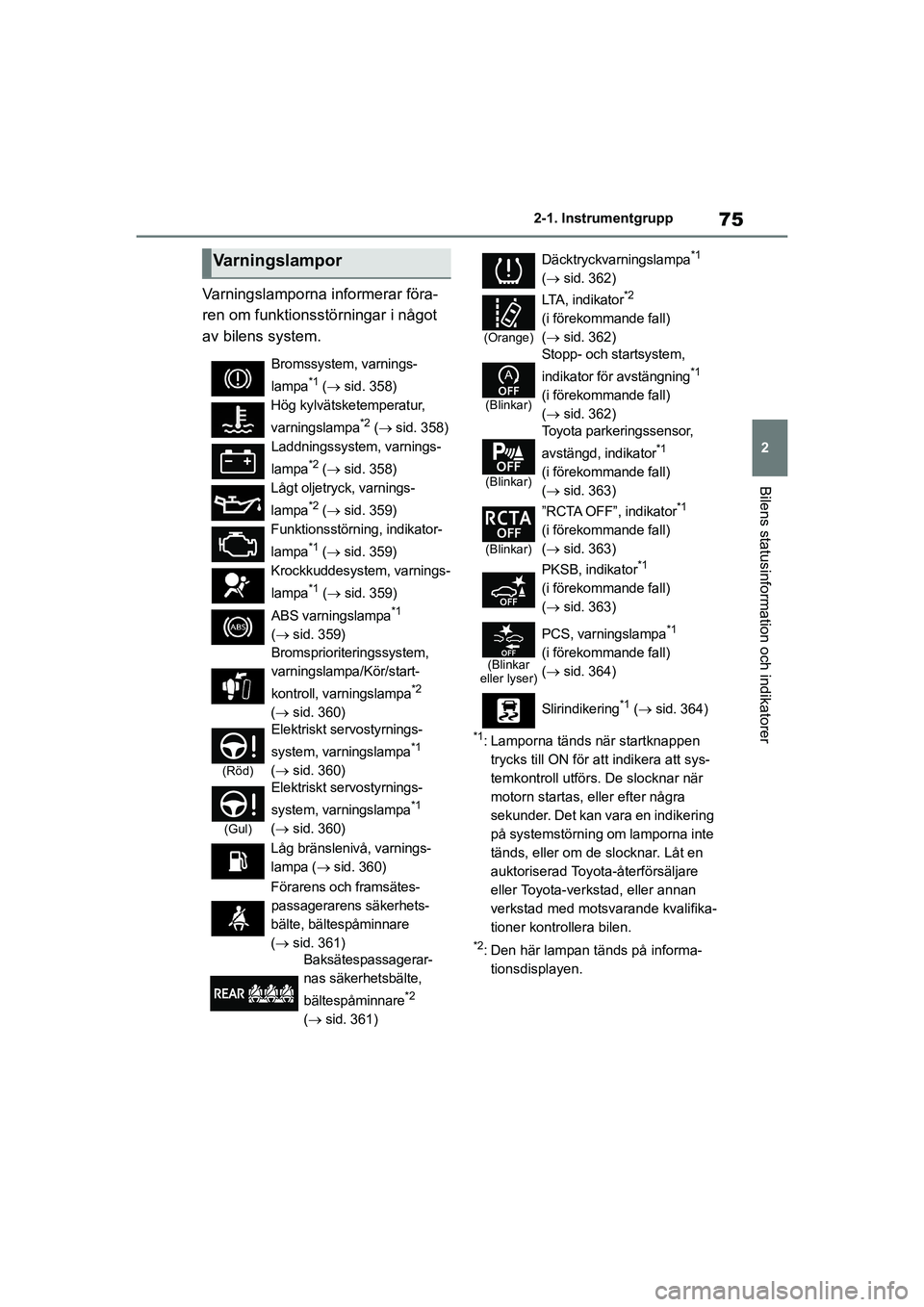

2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Varningslamporna informerar föra-
ren om funktionsstörningar i något
av bilens system.
*1: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De slocknar när
motorn startas, eller efter några
sekunder. Det kan vara en indikering
på systemstörning om lamporna inte
tänds, eller om de slocknar. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds på informa- tionsdisplayen.
Varningslampor
Bromssystem, varnings-
lampa
*1 (  sid. 358)
Hög kylvätsketemperatur,
varningslampa
*2 (  sid. 358)
Laddningssystem, varnings-
lampa
*2 (  sid. 358)
Lågt oljetryck, varnings-
lampa
*2 (  sid. 359)
Funktionsstörnin g, indikator-
lampa
*1 (  sid. 359)
Krockkuddesystem, varnings-
lampa
*1 (  sid. 359)
ABS varningslampa
*1
(  sid. 359)
Bromsprioriteringssystem,
varningslampa/Kör/start-
kontroll, varningslampa
*2
(  sid. 360)
(Röd)
Elektriskt servostyrnings-
system, varningslampa
*1
(  sid. 360)
(Gul)
Elektriskt servostyrnings-
system, varningslampa
*1
(  sid. 360)
Låg bränslenivå, varnings-
lampa ( sid. 360)
Förarens och framsätes- passagerarens säkerhets-
bälte, bältespåminnare
(  sid. 361)
Baksätespassagerar-
nas säkerhetsbälte,
bältespåminnare
*2
(  sid. 361)
Däcktryckvarningslampa*1
(  sid. 362)
(Orange)
LTA, indikator*2
(i förekommande fall)
(  sid. 362)
(Blinkar)
Stopp- och startsystem,
indikator för avstängning
*1
(i förekommande fall)
(  sid. 362)
(Blinkar)
Toyota parkeringssensor,
avstängd, indikator
*1
(i förekommande fall)
(  sid. 363)
(Blinkar)
”RCTA OFF”, indikator*1
(i förekommande fall)
(  sid. 363)
PKSB, indikator
*1
(i förekommande fall)
(  sid. 363)
(Blinkar
eller lyser)
PCS, varningslampa*1
(i förekommande fall)
(  sid. 364)
Slirindikering
*1 (  sid. 364)
OMK0001SE.book Page 75 Friday, February 26, 2021 10:53 AM

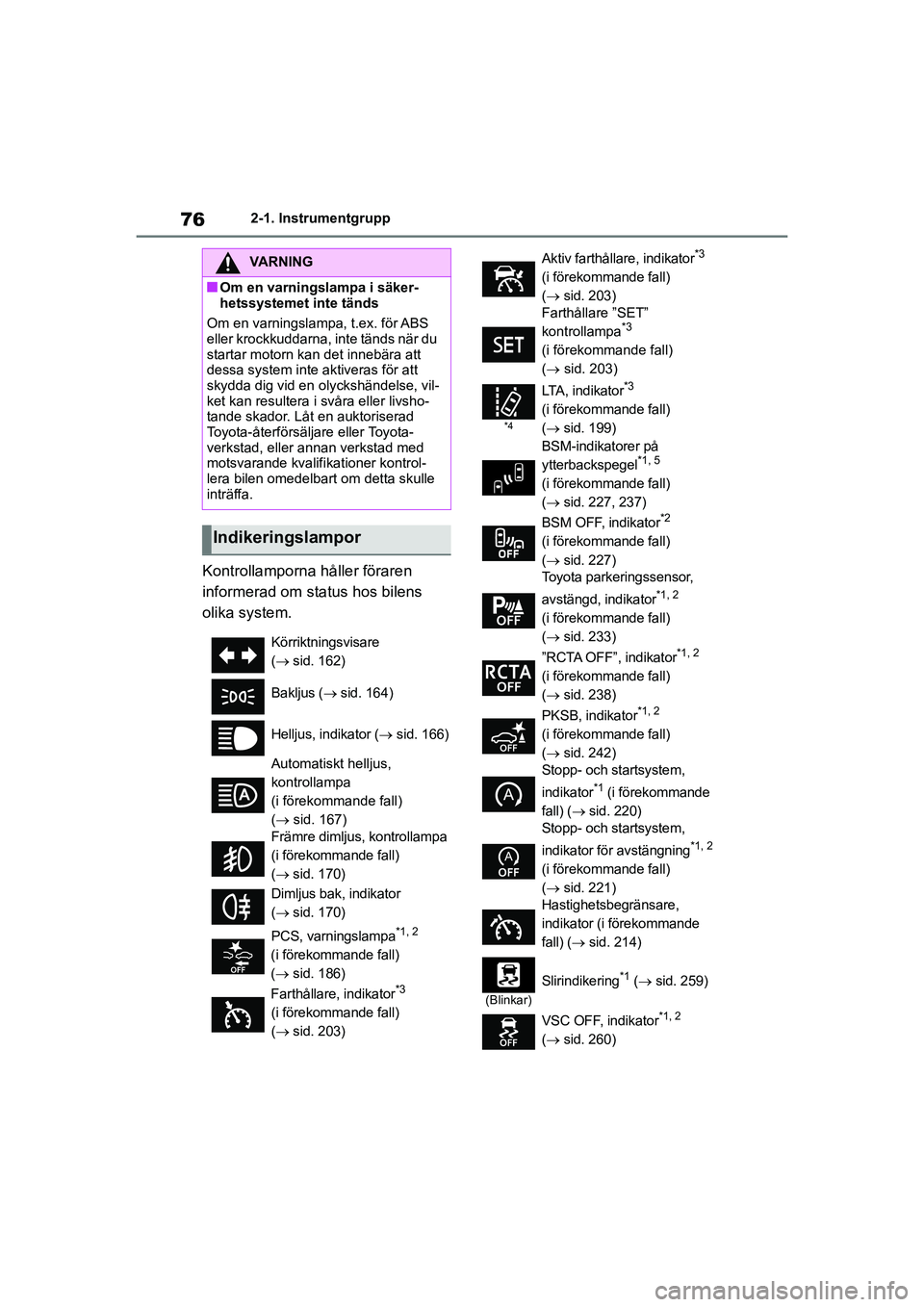

76
YARIS F OMK0001SE
2-1. Instrumentgrupp
Kontrollamporna håller föraren
informerad om status hos bilens
olika system.
VARNING
nOm en varningslampa i säker-
hetssystemet inte tänds
Om en varningslampa, t.ex. för ABS
eller krockkuddarna, inte tänds när du
startar motorn kan det innebära att
dessa system inte aktiveras för att
skydda dig vid en olyckshändelse, vil-
ket kan resultera i svåra eller livsho-
tande skador. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifi kationer kontrol-
lera bilen omedelbart om detta skulle
inträffa.
Indikeringslampor
Körriktningsvisare
(  sid. 162)
Bakljus ( sid. 164)
Helljus, indikator ( sid. 166)
Automatiskt helljus,
kontrollampa
(i förekommande fall)
( sid. 167)
Främre dimljus, kontrollampa
(i förekommande fall)
(  sid. 170)
Dimljus bak, indikator
(  sid. 170)
PCS, varningslampa
*1, 2
(i förekommande fall)
(  sid. 186)
Farthållare, indikator
*3
(i förekommande fall)
(  sid. 203)
Aktiv farthållare, indikator*3
(i förekommande fall)
(  sid. 203)
Farthållare ”SET”
kontrollampa
*3
(i förekommande fall)
( sid. 203)
*4
LTA, indikator*3
(i förekommande fall)
(  sid. 199)
BSM-indikatorer på
ytterbackspegel
*1, 5
(i förekommande fall)
(  sid. 227, 237)
BSM OFF, indikator
*2
(i förekommande fall)
(  sid. 227)
Toyota parkeringssensor,
avstängd, indikator
*1, 2
(i förekommande fall)
(  sid. 233)
”RCTA OFF”, indikator
*1, 2
(i förekommande fall)
(  sid. 238)
PKSB, indikator
*1, 2
(i förekommande fall)
(  sid. 242)
Stopp- och startsystem,
indikator
*1 (i förekommande
fall) ( sid. 220)
Stopp- och startsystem,
indikator för avstängning
*1, 2
(i förekommande fall)
(  sid. 221)
Hastighetsbegränsare,
indikator (i förekommande
fall) ( sid. 214)
(Blinkar)
Slirindikering*1 ( sid. 259)
VSC OFF, indikator
*1, 2
(  sid. 260)
OMK0001SE.book Page 76 Friday, February 26, 2021 10:53 AM

108
YARIS F OMK0001SE

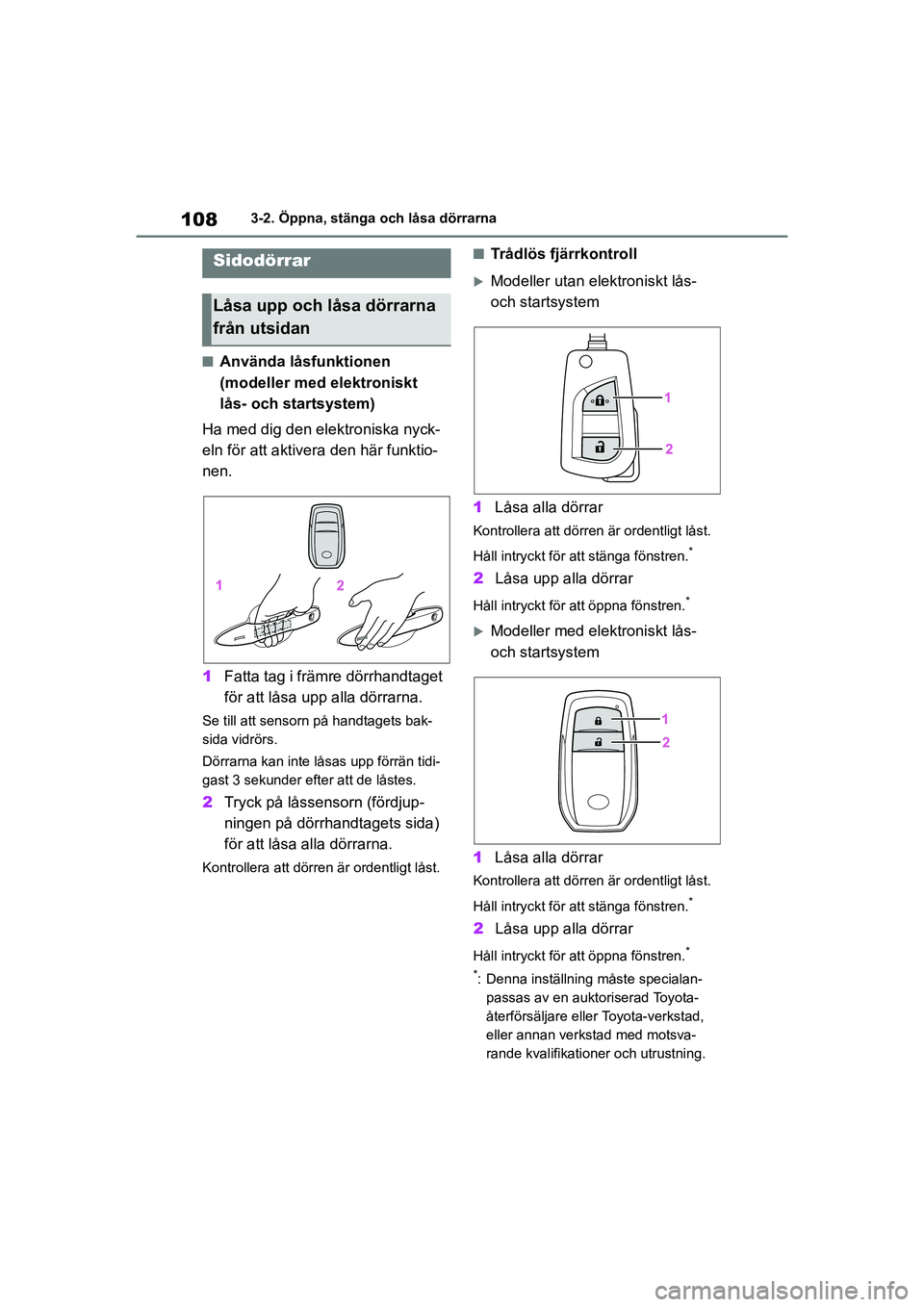

3-2. Öppna, stänga och låsa dörrarna
3-2.Öppna, stänga och låsa dörrarna
nAnvända låsfunktionen
(modeller med elektroniskt
lås- och startsystem)
Ha med dig den elektroniska nyck-
eln för att aktivera den här funktio-
nen.
1 Fatta tag i främre dörrhandtaget
för att låsa upp alla dörrarna.
Se till att sensorn på handtagets bak-
sida vidrörs.
Dörrarna kan inte låsas upp förrän tidi-
gast 3 sekunder efter att de låstes.
2Tryck på låssensorn (fördjup-
ningen på dörrhandtagets sida)
för att låsa alla dörrarna.
Kontrollera att dörren är ordentligt låst.
nTrådlös fjärrkontroll
Modeller utan elektroniskt lås-
och startsystem
1 Låsa alla dörrar
Kontrollera att dörren är ordentligt låst.
Håll intryckt för att stänga fönstren.
*
2Låsa upp alla dörrar
Håll intryckt för att öppna fönstren.*
Modeller med elektroniskt lås-
och startsystem
1 Låsa alla dörrar
Kontrollera att dörren är ordentligt låst.
Håll intryckt för att stänga fönstren.
*
2Låsa upp alla dörrar
Håll intryckt för att öppna fönstren.*
*
: Denna inställning måste specialan- passas av en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Sidodörrar
Låsa upp och låsa dörrarna
från utsidan
OMK0001SE.book Page 108 Frida y, February 26, 2021 10:53 AM

109
3
YARIS F OMK0001SE

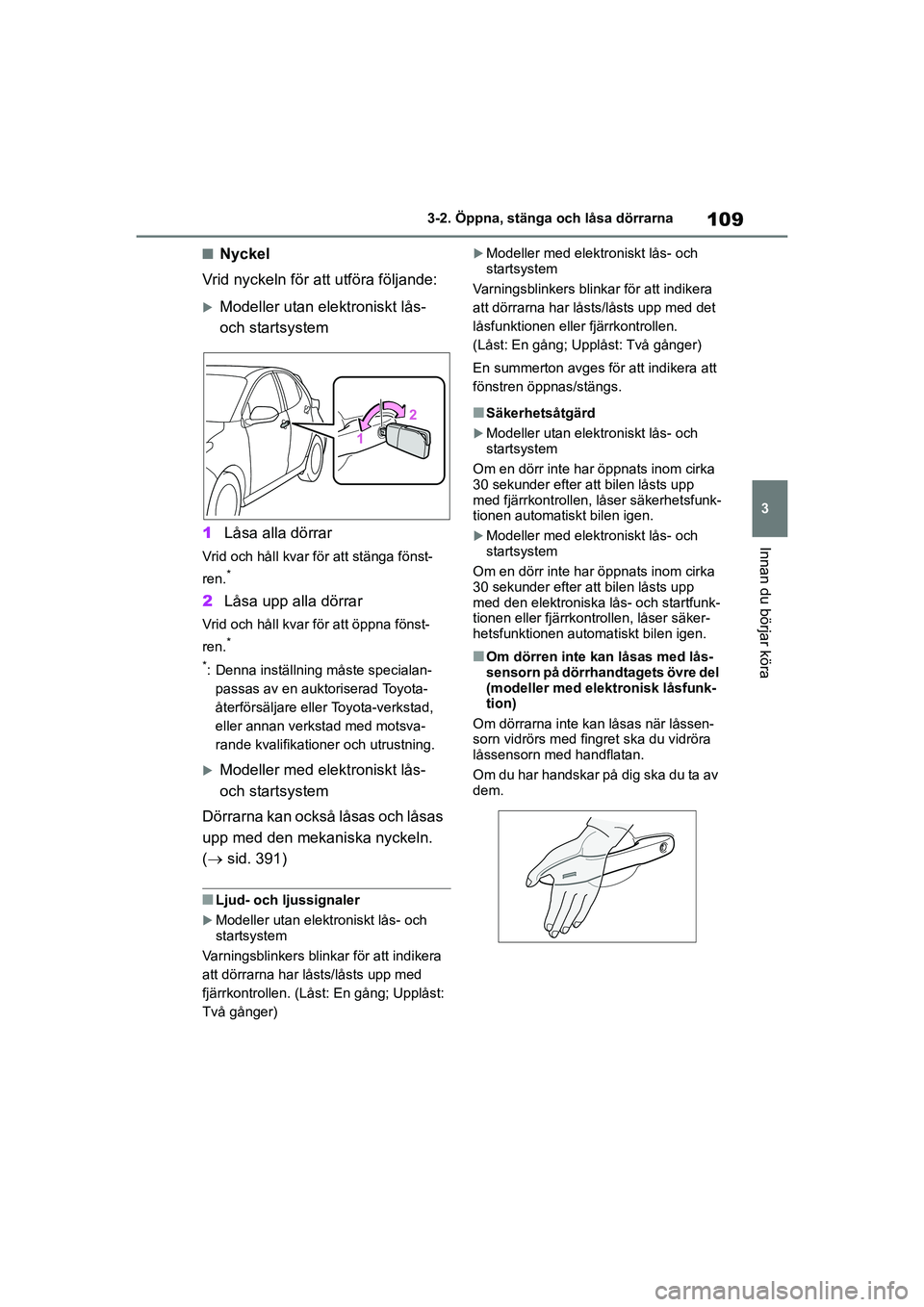

3-2. Öppna, stänga och låsa dörrarna
Innan du börjar köra
nNyckel
Vrid nyckeln för att utföra följande:
Modeller utan elektroniskt lås-
och startsystem
1 Låsa alla dörrar
Vrid och håll kvar för att stänga fönst-
ren.
*
2Låsa upp alla dörrar
Vrid och håll kvar för att öppna fönst-
ren.
*
*
: Denna inställning måste specialan- passas av en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Modeller med elektroniskt lås-
och startsystem
Dörrarna kan också låsas och låsas
upp med den mekaniska nyckeln.
(  sid. 391)
nLjud- och ljussignaler
Modeller utan elektroniskt lås- och
startsystem
Varningsblinkers blinkar för att indikera
att dörrarna har lå sts/låsts upp med
fjärrkontrollen. (Låst: En gång; Upplåst:
Två gånger)
Modeller med elektroniskt lås- och
startsystem
Varningsblinkers blinkar för att indikera
att dörrarna har låsts/låsts upp med det
låsfunktionen eller fjärrkontrollen.
(Låst: En gång; Upplåst: Två gånger)
En summerton avges för att indikera att
fönstren öppnas/stängs.
nSäkerhetsåtgärd
Modeller utan elektroniskt lås- och
startsystem
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp
med fjärrkontrollen, låser säkerhetsfunk-
tionen automatiskt bilen igen.
Modeller med elektroniskt lås- och
startsystem
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp
med den elektroniska lås- och startfunk-
tionen eller fjärrkontrollen, låser säker-
hetsfunktionen automatiskt bilen igen.
nOm dörren inte kan låsas med lås-
sensorn på dörrhandtagets övre del
(modeller med elektronisk låsfunk-
tion)
Om dörrarna inte kan låsas när låssen-
sorn vidrörs med fingret ska du vidröra
låssensorn med handflatan.
Om du har handskar på dig ska du ta av
dem.
OMK0001SE.book Page 109 Frida y, February 26, 2021 10:53 AM

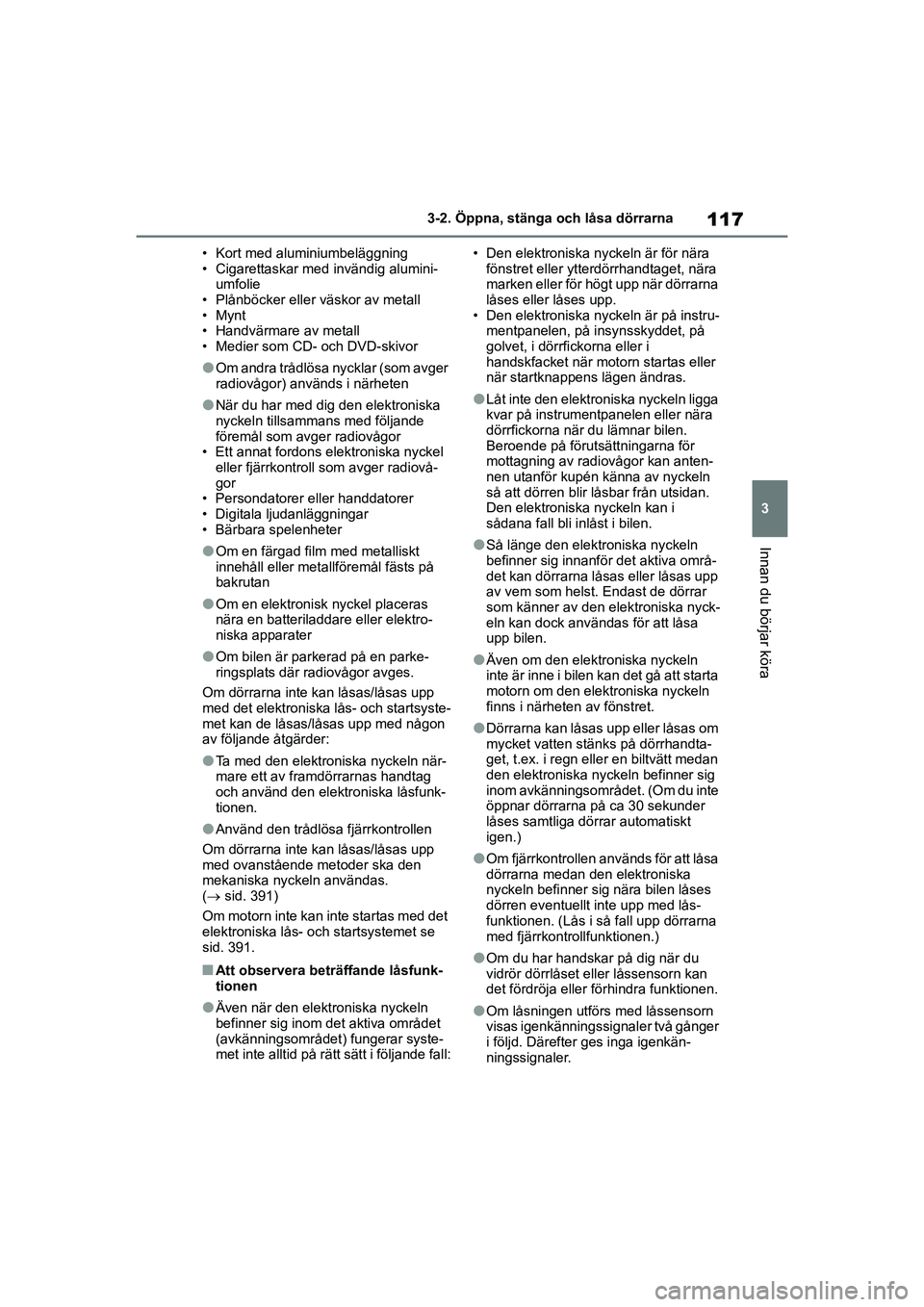

117
3
YARIS F OMK0001SE
3-2. Öppna, stänga och låsa dörrarna
Innan du börjar köra
• Kort med aluminiumbeläggning
• Cigarettaskar med invändig alumini-umfolie
• Plånböcker eller väskor av metall
• Mynt
• Handvärmare av metall
• Medier som CD- och DVD-skivor
lOm andra trådlösa nycklar (som avger
radiovågor) används i närheten
lNär du har med dig den elektroniska
nyckeln tillsammans med följande
föremål som avger radiovågor
• Ett annat fordons elektroniska nyckel
eller fjärrkontroll som avger radiovå-
gor
• Persondatorer eller handdatorer
• Digitala ljudanläggningar
• Bärbara spelenheter
lOm en färgad film med metalliskt
innehåll eller metallföremål fästs på
bakrutan
lOm en elektronisk nyckel placeras
nära en batteriladdare eller elektro-
niska apparater
lOm bilen är parkerad på en parke-
ringsplats där radiovågor avges.
Om dörrarna inte kan låsas/låsas upp
med det elektroniska lås- och startsyste-
met kan de låsas/låsas upp med någon
av följande åtgärder:
lTa med den elektroniska nyckeln när-
mare ett av framdörrarnas handtag
och använd den elektroniska låsfunk-
tionen.
lAnvänd den trådlösa fjärrkontrollen
Om dörrarna inte kan låsas/låsas upp
med ovanstående metoder ska den
mekaniska nyckeln användas.
( sid. 391)
Om motorn inte kan inte startas med det
elektroniska lås- och startsystemet se
sid. 391.
nAtt observera beträffande låsfunk-
tionen
lÄven när den elek troniska nyckeln
befinner sig inom det aktiva området
(avkänningsområde t) fungerar syste-
met inte alltid på rätt sätt i följande fall: • Den elektroniska nyckeln är för nära
fönstret eller ytterdörrhandtaget, nära
marken eller för högt upp när dörrarna
låses eller låses upp.
• Den elektroniska nyckeln är på instru- mentpanelen, på insynsskyddet, på
golvet, i dörrfickorna eller i
handskfacket när motorn startas eller
när startknappens lägen ändras.
lLåt inte den elektr oniska nyckeln ligga
kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen.
Beroende på förutsättningarna för
mottagning av radiovågor kan anten-
nen utanför kupén känna av nyckeln
så att dörren blir låsbar från utsidan.
Den elektroniska nyckeln kan i
sådana fall bli inlåst i bilen.
lSå länge den elektroniska nyckeln
befinner sig innanför det aktiva områ-
det kan dörrarna låsas eller låsas upp
av vem som helst. Endast de dörrar
som känner av den elektroniska nyck-
eln kan dock användas för att låsa
upp bilen.
lÄven om den elektroniska nyckeln
inte är inne i bilen kan det gå att starta
motorn om den elektroniska nyckeln
finns i närheten av fönstret.
lDörrarna kan låsas upp eller låsas om
mycket vatten stänks på dörrhandta-
get, t.ex. i regn eller en biltvätt medan
den elektroniska nyckeln befinner sig
inom avkänningsområdet. (Om du inte
öppnar dörrarna på ca 30 sekunder
låses samtliga dörrar automatiskt
igen.)
lOm fjärrkontrollen används för att låsa
dörrarna medan den elektroniska
nyckeln befinner sig nära bilen låses
dörren eventuellt inte upp med lås-
funktionen. (Lås i så fall upp dörrarna
med fjärrkontrollfunktionen.)
lOm du har handskar på dig när du
vidrör dörrlåset eller låssensorn kan
det fördröja eller förhindra funktionen.
lOm låsningen utförs med låssensorn
visas igenkänningssignaler två gånger
i följd. Därefter ges inga igenkän-
ningssignaler.
OMK0001SE.book Page 117 Frida y, February 26, 2021 10:53 AM

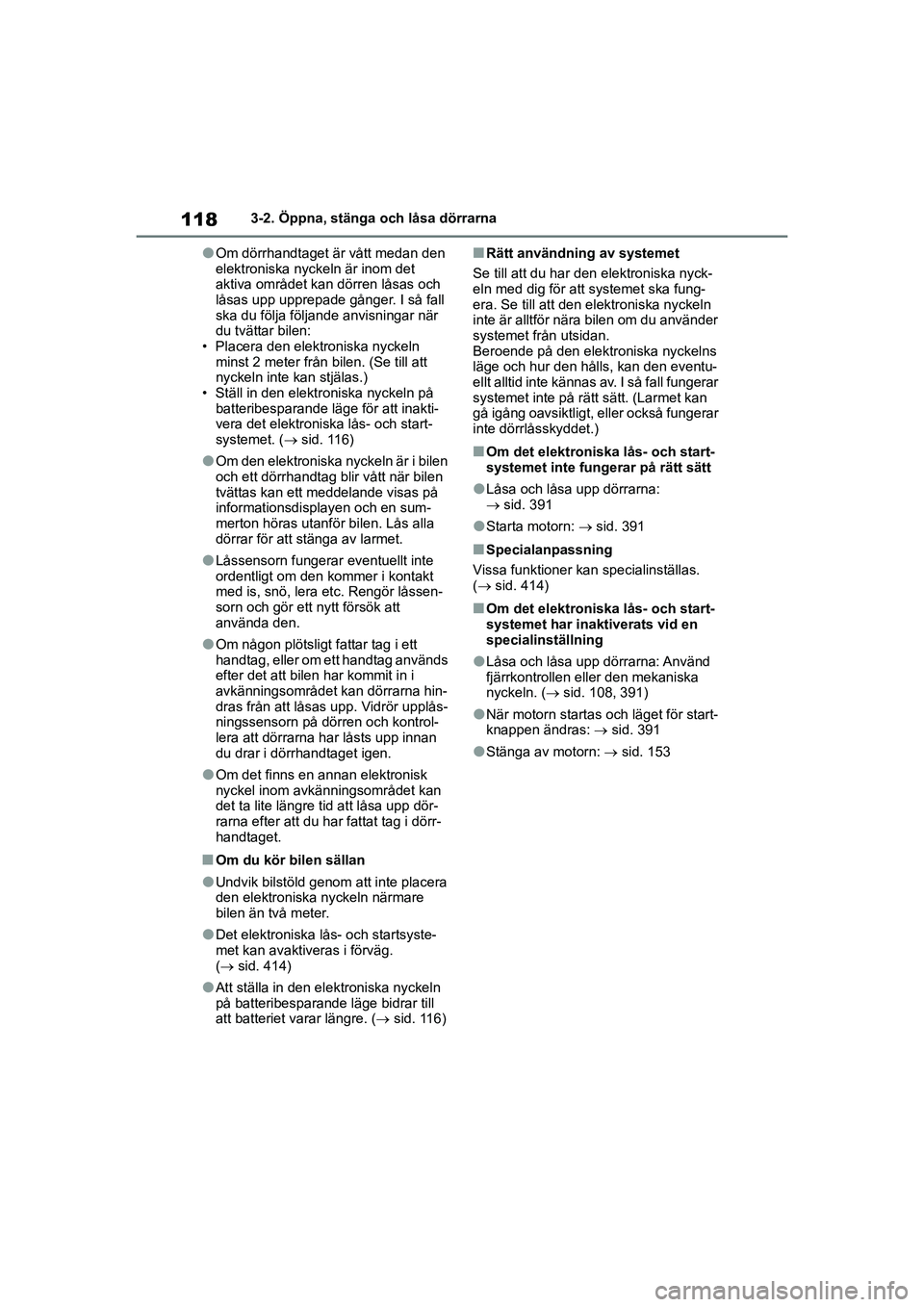

118
YARIS F OMK0001SE
3-2. Öppna, stänga och låsa dörrarna
lOm dörrhandtaget är vått medan den
elektroniska nyckeln är inom det
aktiva området kan dörren låsas och
låsas upp upprepade gånger. I så fall
ska du följa följande anvisningar när
du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 meter från bilen. (Se till att
nyckeln inte kan stjälas.)
• Ställ in den elektr oniska nyckeln på
batteribesparande läge för att inakti-
vera det elektroniska lås- och start-
systemet. ( sid. 116)
lOm den elektroniska nyckeln är i bilen
och ett dörrhandtag blir vått när bilen
tvättas kan ett meddelande visas på
informationsdisplayen och en sum-
merton höras utanför bilen. Lås alla
dörrar för att stänga av larmet.
lLåssensorn fungerar eventuellt inte
ordentligt om den kommer i kontakt
med is, snö, lera etc. Rengör låssen-
sorn och gör ett nytt försök att
använda den.
lOm någon plötsligt fattar tag i ett
handtag, eller om ett handtag används
efter det att bilen har kommit in i
avkänningsområdet kan dörrarna hin-
dras från att låsas upp. Vidrör upplås-
ningssensorn på dörren och kontrol-
lera att dörrarna har låsts upp innan
du drar i dörrhandtaget igen.
lOm det finns en annan elektronisk
nyckel inom avkänningsområdet kan
det ta lite längre tid att låsa upp dör-
rarna efter att du har fattat tag i dörr-
handtaget.
nOm du kör bilen sällan
lUndvik bilstöld genom att inte placera
den elektroniska nyckeln närmare
bilen än två meter.
lDet elektroniska lås- och startsyste-
met kan avaktiveras i förväg.
( sid. 414)
lAtt ställa in den el ektroniska nyckeln
på batteribesparande läge bidrar till
att batteriet varar längre. ( sid. 116)
nRätt användning av systemet
Se till att du har den elektroniska nyck-
eln med dig för att systemet ska fung-
era. Se till att den elektroniska nyckeln
inte är alltför nära bilen om du använder
systemet från utsidan.
Beroende på den el ektroniska nyckelns
läge och hur den hålls, kan den eventu-
ellt alltid inte kännas av. I så fall fungerar
systemet inte på rätt sätt. (Larmet kan
gå igång oavsiktligt, eller också fungerar
inte dörrl åsskyddet.)
nOm det elektroniska lås- och start-
systemet inte fung erar på rätt sätt
lLåsa och låsa upp dörrarna:
sid. 391
lStarta motorn: sid. 391
nSpecialanpassning
Vissa funktioner kan specialinställas.
( sid. 414)
nOm det elektroniska lås- och start-
systemet har inaktiverats vid en
specialinställning
lLåsa och låsa upp dörrarna: Använd
fjärrkontrollen eller den mekaniska
nyckeln. ( sid. 108, 391)
lNär motorn startas och läget för start-
knappen ändras: sid. 391
lStänga av motorn: sid. 153
OMK0001SE.book Page 118 Frida y, February 26, 2021 10:53 AM

128
YARIS F OMK0001SE
3-4. Justera ratten och speglarna
nSkydd mot sensorfel (modeller med
invändig backspegel med automa-
tisk avbländning)
Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
1 Vrid reglaget för att välja den
spegel som ska ställas in.
Vänster
Höger
Yttre backspeglar
Backspegelns läge kan juste-
ras så att föraren har tillräck-
ligt bra sikt bakåt.
VARNING
nViktiga faktorer under körning
Var försiktig och tänk på följande.
Annars kan du lätt tappa kontrollen
över bilen och orsaka en olycka, med
risk för svåra eller livshotande skador.
lÄndra aldrig speglarnas inställning
under körning.
lKör inte med infällda backspeglar.
lYtterbackspeglarna på både förar-
och passagerarsidorna måste vara
utfällda och rätt inställda innan du
börjar köra.
Inställningar
OMK0001SE.book Page 128 Frida y, February 26, 2021 10:53 AM
