ABS YAMAHA FZR SVHO 2014 Notices Demploi (in French)

Fonctionnement de l’instrument
38
REMARQUE:
Appuyez sur le bouton “Hour Volt”
(Heures/Volts) pour arrêter l’alarme sonore.
FJU37294Avertissement de pression d’huile
Si la pression d’huile baisse considérable-
ment, l’indicateur d’avertissement de pres-
sion d’huile ainsi que le témoin “WARNING”
se mettent à clignoter et l’alarme sonore re-
tentit par intermittence. Simultanément, le ré-
gime moteur maximum est limité.
Si l’avertissement de pression d’huile est ac-
tivé, réduisez immédiatement le régime du
moteur, regagnez la rive, puis vérifiez le ni-
veau d’huile moteur. (Cf. page 49 pour plus
d’informations sur la vérification du niveau
d’huile moteur.) Si le niveau d’huile est suffi-
sant, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
REMARQUE:
Appuyez sur le bouton “Hour Volt”
(Heures/Volts) pour arrêter l’alarme sonore.
FJU37304Avertissement de surchauffe du moteur
Si la température du moteur augmente consi-
dérablement, le témoin “WARNING” et l’indi-
cateur d’avertissement de surchauffe du mo-
teur se mettent à clignoter et l’alarme sonore
retentit par intermittence. Puis, le témoin
“WARNING” et l’indicateur d’avertissement
de surchauffe du moteur arrêtent de clignoter
et restent allumés. L’alarme sonore retentit en continu. Simultanément, le régime moteur
maximum est limité.
Si l’avertissement de surchauffe du moteur
est activé, réduisez immédiatement le régime
du moteur, regagnez la rive, puis vérifiez que
l’eau s’évacue par la sortie témoin d’eau de
refroidissement située à bâbord (gauche)
lorsque le moteur tourne. En l’absence
d’écoulement d’eau, arrêtez le moteur et vé-
rifiez si l’entrée de la tuyère n’est pas obs-
truée. (Cf. page 93 pour plus d’informations
sur l’entrée de la tuyère.)
ATTENTION: Si
vous ne pouvez pas localiser et corriger la
cause de la surchauffe, contactez un
concessionnaire Yamaha. Si vous conti-
nuez à naviguer à vitesse élevée, vous ris-
quez d’endommager gravement le mo-
teur.
[FCJ00042]
REMARQUE:
Appuyez sur le bouton “Hour Volt”
(Heures/Volts) pour arrêter l’alarme sonore.
UF3L70F0.book Page 38 Friday, November 8, 2013 4:04 PM

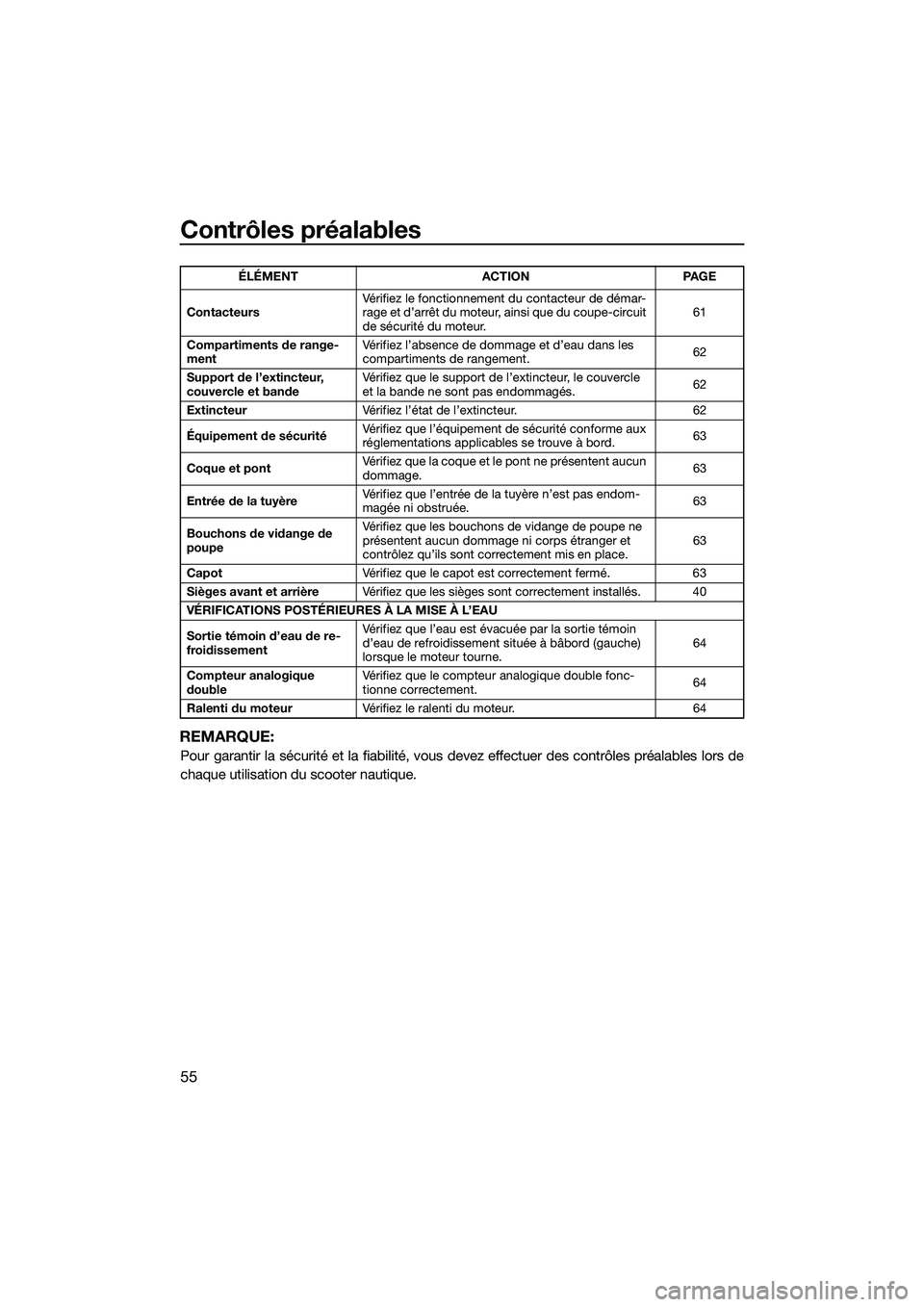

Contrôles préalables
55
REMARQUE:
Pour garantir la sécurité et la fiabilité, vous devez effectuer des contrôles préalables lors de
chaque utilisation du scooter nautique.
Contacteurs Vérifiez le fonctionnement du contacteur de démar-
rage et d’arrêt du moteur, ainsi que du coupe-circuit
de sécurité du moteur. 61
Compartiments de range-
ment Vérifiez l’absence de dommage et d’eau dans les
compartiments de rangement.
62
Support de l’extincteur,
couvercle et bande Vérifiez que le support de l’extincteur, le couvercle
et la bande ne sont pas endommagés.
62
Extincteur Vérifiez l’état de l’extincteur. 62
Équipement de sécurité Vérifiez que l’équipement de sécurité conforme aux
réglementations applicables se trouve à bord.
63
Coque et pont Vérifiez que la coque et le pont ne présentent aucun
dommage.
63
Entrée de la tuyère Vérifiez que l’entrée de la tuyère n’est pas endom-
magée ni obstruée.
63
Bouchons de vidange de
poupe Vérifiez que les bouchons de vidange de poupe ne
présentent aucun dommage ni corps étranger et
contrôlez qu’ils sont correctement mis en place.
63
Capot Vérifiez que le capot est correctement fermé. 63
Sièges avant et arrière Vérifiez que les sièges sont correctement installés. 40
VÉRIFICATIONS POSTÉRIEURES À LA MISE À L’EAU
Sortie témoin d’eau de re-
froidissement Vérifiez que l’eau est évacuée par la sortie témoin
d’eau de refroidissement située à bâbord (gauche)
lorsque le moteur tourne.
64
Compteur analogique
double Vérifiez que le compteur analogique double fonc-
tionne correctement.
64
Ralenti du moteur Vérifiez le ralenti du moteur. 64
ÉLÉMENT ACTION PAGE
UF3L70F0.book Page 55 Friday, November 8, 2013 4:04 PM

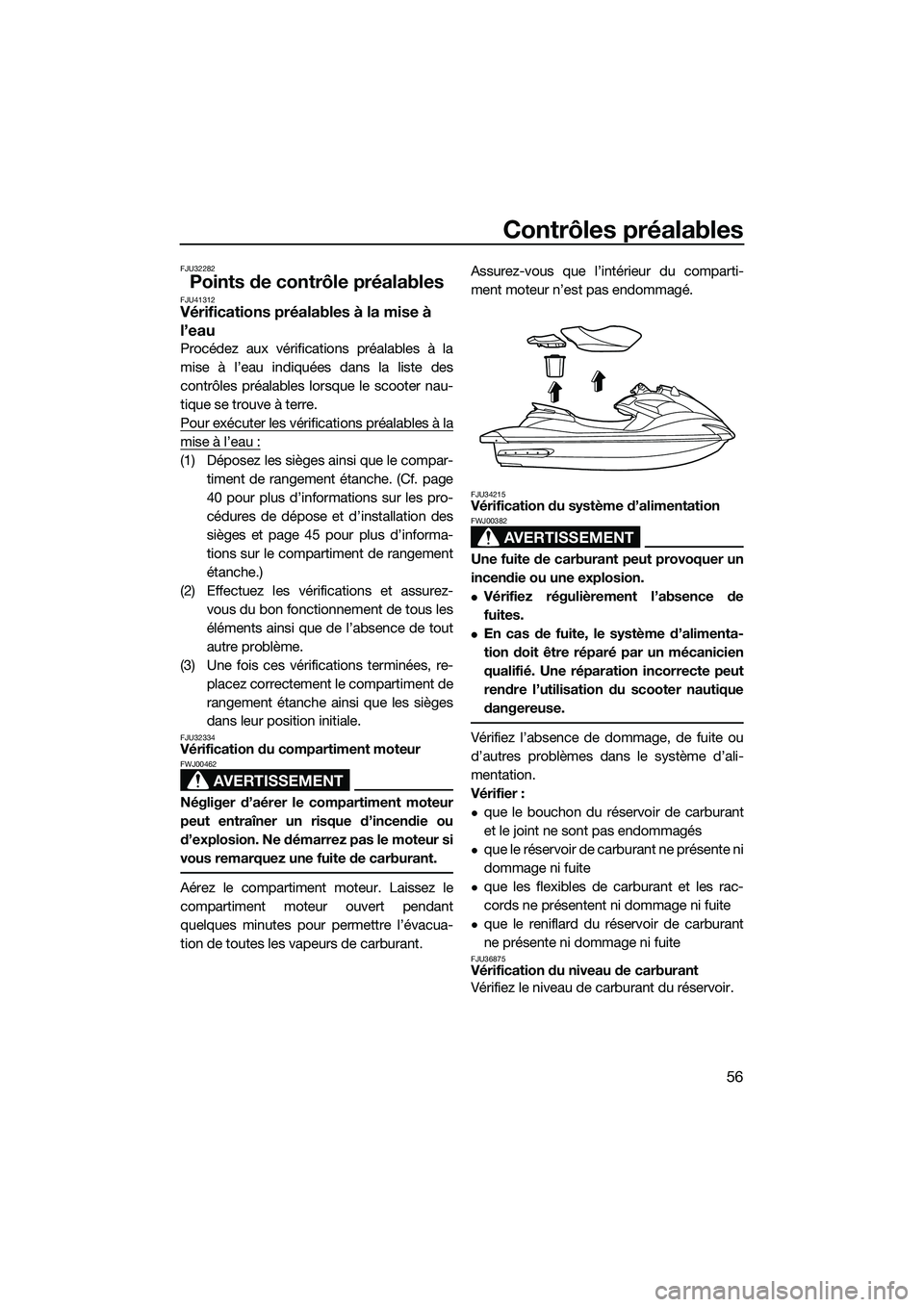

Contrôles préalables
56
FJU32282
Points de contrôle préalablesFJU41312Vérifications préalables à la mise à
l’eau
Procédez aux vérifications préalables à la
mise à l’eau indiquées dans la liste des
contrôles préalables lorsque le scooter nau-
tique se trouve à terre.
Pour exécuter les vérifications préalables à la
mise à l’eau :
(1) Déposez les sièges ainsi que le compar-timent de rangement étanche. (Cf. page
40 pour plus d’informations sur les pro-
cédures de dépose et d’installation des
sièges et page 45 pour plus d’informa-
tions sur le compartiment de rangement
étanche.)
(2) Effectuez les vérifications et assurez- vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
(3) Une fois ces vérifications terminées, re- placez correctement le compartiment de
rangement étanche ainsi que les sièges
dans leur position initiale.
FJU32334Vérification du compartiment moteur
AVERTISSEMENT
FWJ00462
Négliger d’aérer le compartiment moteur
peut entraîner un risque d’incendie ou
d’explosion. Ne démarrez pas le moteur si
vous remarquez une fuite de carburant.
Aérez le compartiment moteur. Laissez le
compartiment moteur ouvert pendant
quelques minutes pour permettre l’évacua-
tion de toutes les vapeurs de carburant. Assurez-vous que l’intérieur du comparti-
ment moteur n’est pas endommagé.
FJU34215Vérification du système d’alimentation
AVERTISSEMENT
FWJ00382
Une fuite de carburant peut provoquer un
incendie ou une explosion.
Vérifiez régulièrement l’absence de
fuites.
En cas de fuite, le système d’alimenta-
tion doit être réparé par un mécanicien
qualifié. Une réparation incorrecte peut
rendre l’utilisation du scooter nautique
dangereuse.
Vérifiez l’absence de dommage, de fuite ou
d’autres problèmes dans le système d’ali-
mentation.
Vérifier :
que le bouchon du réservoir de carburant
et le joint ne sont pas endommagés
que le réservoir de carburant ne présente ni
dommage ni fuite
que les flexibles de carburant et les rac-
cords ne présentent ni dommage ni fuite
que le reniflard du réservoir de carburant
ne présente ni dommage ni fuite
FJU36875Vérification du niveau de carburant
Vérifiez le niveau de carburant du réservoir.
UF3L70F0.book Page 56 Friday, November 8, 2013 4:04 PM

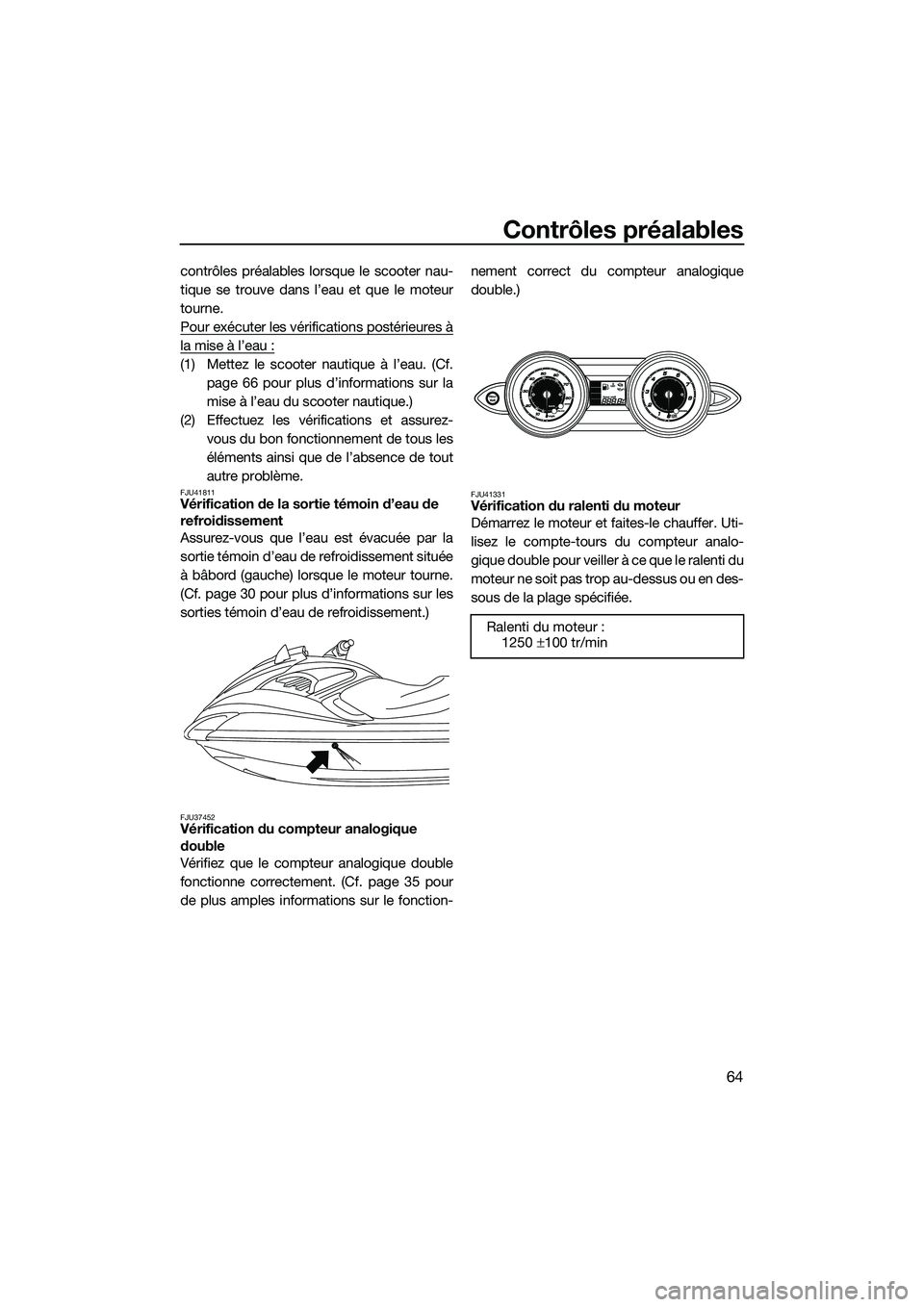

Contrôles préalables
64
contrôles préalables lorsque le scooter nau-
tique se trouve dans l’eau et que le moteur
tourne.
Pour exécuter les vérifications postérieures à
la mise à l’eau :
(1) Mettez le scooter nautique à l’eau. (Cf.page 66 pour plus d’informations sur la
mise à l’eau du scooter nautique.)
(2) Effectuez les vérifications et assurez- vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
FJU41811Vérification de la sortie témoin d’eau de
refroidissement
Assurez-vous que l’eau est évacuée par la
sortie témoin d’eau de refroidissement située
à bâbord (gauche) lorsque le moteur tourne.
(Cf. page 30 pour plus d’informations sur les
sorties témoin d’eau de refroidissement.)
FJU37452Vérification du compteur analogique
double
Vérifiez que le compteur analogique double
fonctionne correctement. (Cf. page 35 pour
de plus amples informations sur le fonction- nement correct du compteur analogique
double.)
FJU41331Vérification du ralenti du moteur
Démarrez le moteur et faites-le chauffer. Uti-
lisez le compte-tours du compteur analo-
gique double pour veiller à ce que le ralenti du
moteur ne soit pas trop au-dessus ou en des-
sous de la plage spécifiée.
Ralenti du moteur :
1250 ±100 tr/min
UF3L70F0.book Page 64 Friday, November 8, 2013 4:04 PM

Entretien
86
FJU43100Tableau d’entretien périodique
Le tableau d’entretien périodique présente des informations générales concernant la mainte-
nance périodique. Faites réaliser les contrôles du tableau suivant par un concessionnaire
Yamaha. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en fonction de vos conditions d’utilisation. Si vous avez des questions, contactez un concession-
naire Yamaha.
Ce symbole “√ ” indique les éléments devant être vérifiés par un concessionnaire Yamaha.
Description OpérationPremier
entre- tien Périodique
Page
10
heures 50
heures ou 12
mois *1 100
heures ou 12
mois *1 200
heures ou 24
mois *1
Circuit d’alimenta-
tion en carburant Vérifier les durites de car-
burant et les colliers
√
—
Bouchon de rem-
plissage de carbu-
rant/séparateur
d’eau Vérifier l’état et la défor-
mation des joints toriques
√
—
Réservoir de carbu-
rant Vérifier le montage et les
courroies
√
—
Crépine d’admis-
sion d’eau Vérifier l’absence de bou-
chons et de dommages
√
—
Durites d’eau de re-
froidissement Vérifier l’état, l’absence de
fuites et les colliers
√
—
Huile moteur Remplacer √√ 88
Filtre à huile Remplacer √88
Carter intermédiaire Lubrifier √—
Bougies Vé ri fi e r √√ —
Batterie Vérifier la densité (relative)
de l’électrolyte, les
bornes, les bandes et le
reniflard
√
—
Câbles de batterie Vérifier les bornes √—
Mât de direction Vérifier le fonctionnement
et le jeu
√√
—
Câble de direction Vérifier l’extérieur et les
connexions et lubrifier
√
—
Câble QSTS Vérifier l’extérieur et les
connexions et lubrifier
√
—
Tige et convertis-
seur QSTS Vérifier l’extérieur et les
connexions et lubrifier
√√
—
Levier d’inversion Vérifier l’extérieur et les
connexions et lubrifier
√
—
UF3L70F0.book Page 86 Friday, November 8, 2013 4:04 PM

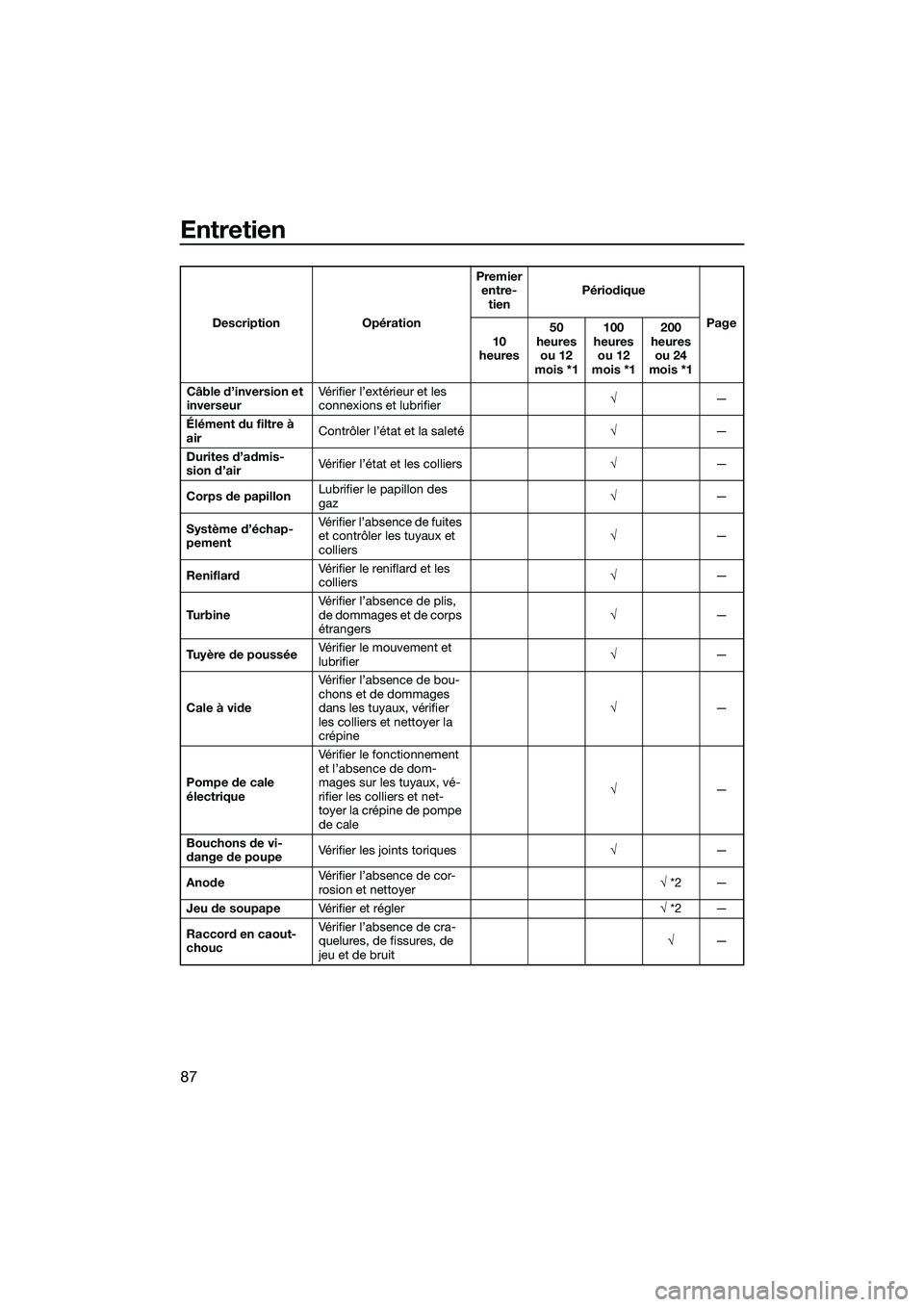

Entretien
87
Câble d’inversion et
inverseurVérifier l’extérieur et les
connexions et lubrifier
√
—
Élément du filtre à
air Contrôler l’état et la saleté
√—
Durites d’admis-
sion d’air Vérifier l’état et les colliers
√—
Corps de papillon Lubrifier le papillon des
gaz
√
—
Système d’échap-
pement Vérifier l’absence de fuites
et contrôler les tuyaux et
colliers
√
—
Reniflard Vérifier le reniflard et les
colliers
√
—
Tu r b i n e Vérifier l’absence de plis,
de dommages et de corps
étrangers √
—
Tuyère de poussée Vérifier le mouvement et
lubrifier
√
—
Cale à vide Vérifier l’absence de bou-
chons et de dommages
dans les tuyaux, vérifier
les colliers et nettoyer la
crépine √
—
Pompe de cale
électrique Vérifier le fonctionnement
et l’absence de dom-
mages sur les tuyaux, vé-
rifier les colliers et net-
toyer la crépine de pompe
de cale
√
—
Bouchons de vi-
dange de poupe Vérifier les joints toriques
√—
Anode Vérifier l’absence de cor-
rosion et nettoyer
√
*2 —
Jeu de soupape Vérifier et régler √ *2 —
Raccord en caout-
chouc Vérifier l’absence de cra-
quelures, de fissures, de
jeu et de bruit
√
—
Description Opération
Premier
entre- tien Périodique
Page
10
heures 50
heures ou 12
mois *1 100
heures ou 12
mois *1 200
heures ou 24
mois *1
UF3L70F0.book Page 87 Friday, November 8, 2013 4:04 PM
