DAU1044D
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
Stuurschakelaars
Dimlichtschakelaar
Richtingaanwijzerschakelaar
Claxonschakelaar
Startknop

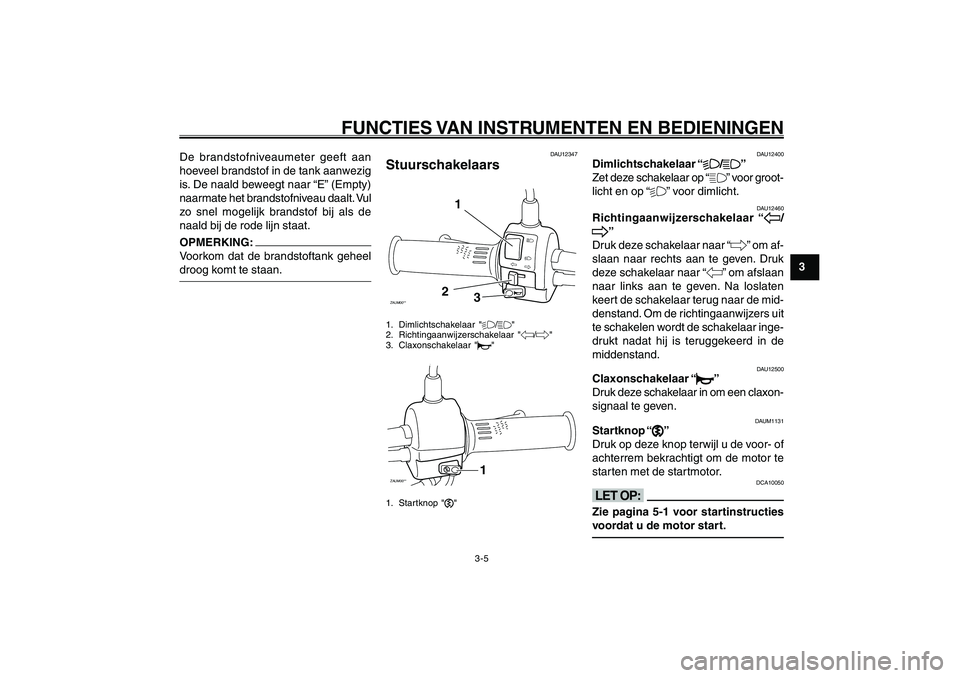

De brandstofniveaumeter geeft aan
hoeveel brandstof in de tank aanwezig
is. De naald beweegt naar “E” (Empty)
naarmate het brandstofniveau daalt. Vul
zo snel mogelijk brandstof bij als de
naald bij de rode lijn staat.OPMERKING:
Voorkom dat de brandstoftank geheel
droog komt te staan.
DAU12347
StuurschakelaarsZAUM00**
1
2
3
1. Dimlichtschakelaar "%/&"
2. Richtingaanwijzerschakelaar "4/6"
3. Claxonschakelaar "*"ZAUM00**
1
1. Startknop ","
DAU12400
Dimlichtschakelaar “
% %% %
%/
& && &
&”
Zet deze schakelaar op “&” voor groot-
licht en op “%” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “
4 44 4
4/
6 66 6
6”
Druk deze schakelaar naar “6” om af-
slaan naar rechts aan te geven. Druk
deze schakelaar naar “4” om afslaan
naar links aan te geven. Na loslaten
keert de schakelaar terug naar de mid-
denstand. Om de richtingaanwijzers uit
te schakelen wordt de schakelaar inge-
drukt nadat hij is teruggekeerd in de
middenstand.
DAU12500
Claxonschakelaar “
* ** *
*”
Druk deze schakelaar in om een claxon-
signaal te geven.
DAUM1131
Startknop “
, ,, ,
,”
Druk op deze knop terwijl u de voor- of
achterrem bekrachtigt om de motor te
starten met de startmotor.
DCA10050
<>Zie pagina 5-1 voor startinstructies
voordat u de motor start.
15P-F819D-D0_ch3.pmd2007/06/22, 19:20 5

3-6
1
2
3
4
5
6
7
8
9
DAU1044D
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGENVoorremhendel
Remhendel, achterrem
Tankdop
DAU12900

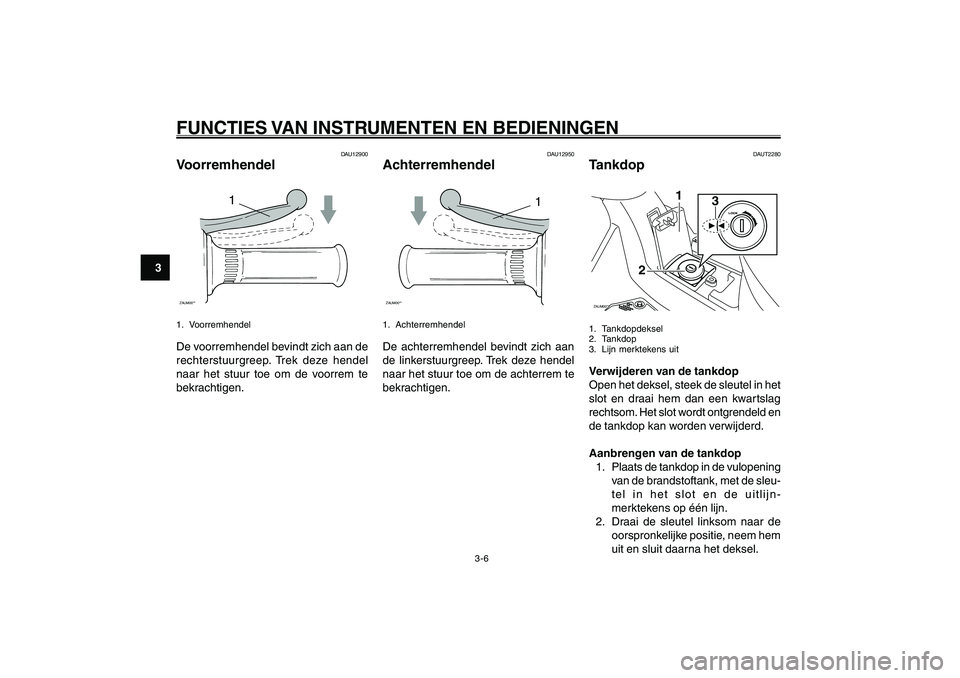

Voorremhendel
1
ZAUM00**1. VoorremhendelDe voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel
naar het stuur toe om de voorrem te
bekrachtigen.
DAU12950
Achterremhendel
1
ZAUM00**1. AchterremhendelDe achterremhendel bevindt zich aan
de linkerstuurgreep. Trek deze hendel
naar het stuur toe om de achterrem te
bekrachtigen.
DAUT2280
TankdopZAUM00**
3
1
2
1. Tankdopdeksel
2. Tankdop
3. Lijn merktekens uitVerwijderen van de tankdop
Open het deksel, steek de sleutel in het
slot en draai hem dan een kwartslag
rechtsom. Het slot wordt ontgrendeld en
de tankdop kan worden verwijderd.
Aanbrengen van de tankdop
1. Plaats de tankdop in de vulopening
van de brandstoftank, met de sleu-
tel in het slot en de uitlijn-
merktekens op één lijn.
2. Draai de sleutel linksom naar de
oorspronkelijke positie, neem hem
uit en sluit daarna het deksel.
15P-F819D-D0_ch3.pmd2007/06/22, 19:21 6

3-7
1
2
3
4
5
6
7
8
9
DAU1044D
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
BrandstofOPMERKING:
De tankdop kan alleen worden aange-
bracht met de sleutel in het slot. Boven-
dien kan de sleutel niet worden uitge-
nomen als de tankdop niet correct aan-
gebracht en vergrendeld is.
DWA10130
X@Controleer voor u gaat rijden of de
tankdop correct is aangebracht.
DAU13211

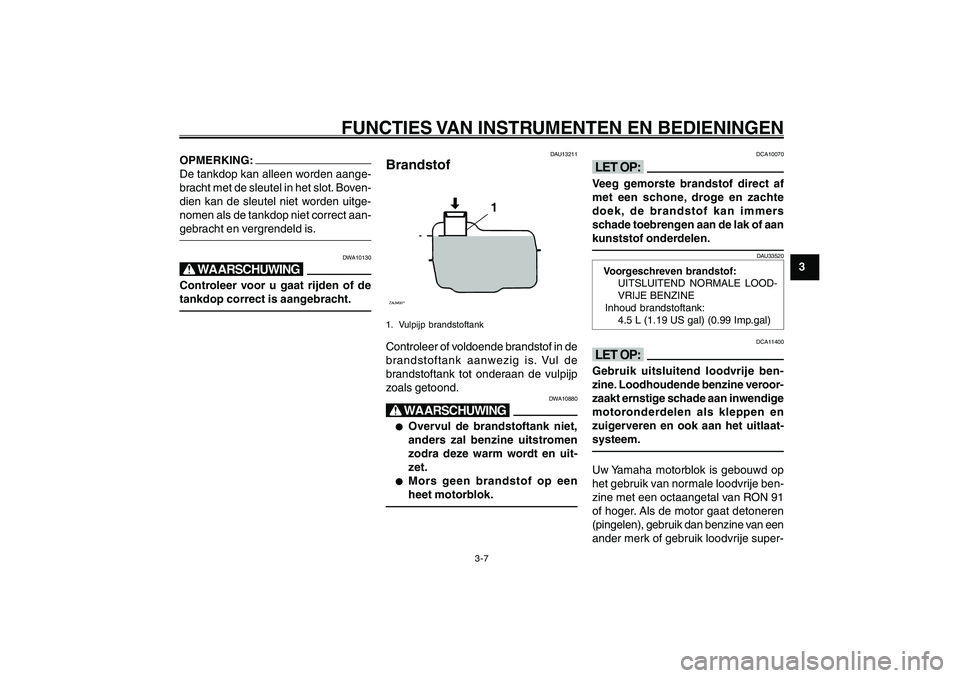

BrandstofZAUM00**
1
1. Vulpijp brandstoftankControleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de
brandstoftank tot onderaan de vulpijp
zoals getoond.
DWA10880
X@● ●● ●
●
Overvul de brandstoftank niet,
anders zal benzine uitstromen
zodra deze warm wordt en uit-
zet.
● ●● ●
●
Mors geen brandstof op een
heet motorblok.
DCA10070
<>Veeg gemorste brandstof direct af
met een schone, droge en zachte
doek, de brandstof kan immers
schade toebrengen aan de lak of aan
kunststof onderdelen.
DAU33520
Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
4.5 L (1.19 US gal) (0.99 Imp.gal)
DCA11400
<>Gebruik uitsluitend loodvrije ben-
zine. Loodhoudende benzine veroor-
zaakt ernstige schade aan inwendige
motoronderdelen als kleppen en
zuigerveren en ook aan het uitlaat-
systeem.Uw Yamaha motorblok is gebouwd op
het gebruik van normale loodvrije ben-
zine met een octaangetal van RON 91
of hoger. Als de motor gaat detoneren
(pingelen), gebruik dan benzine van een
ander merk of gebruik loodvrije super-
15P-F819D-D0_ch3.pmd2007/06/22, 19:21 7

3-8
1
2
3
4
5
6
7
8
9
DAU1044D

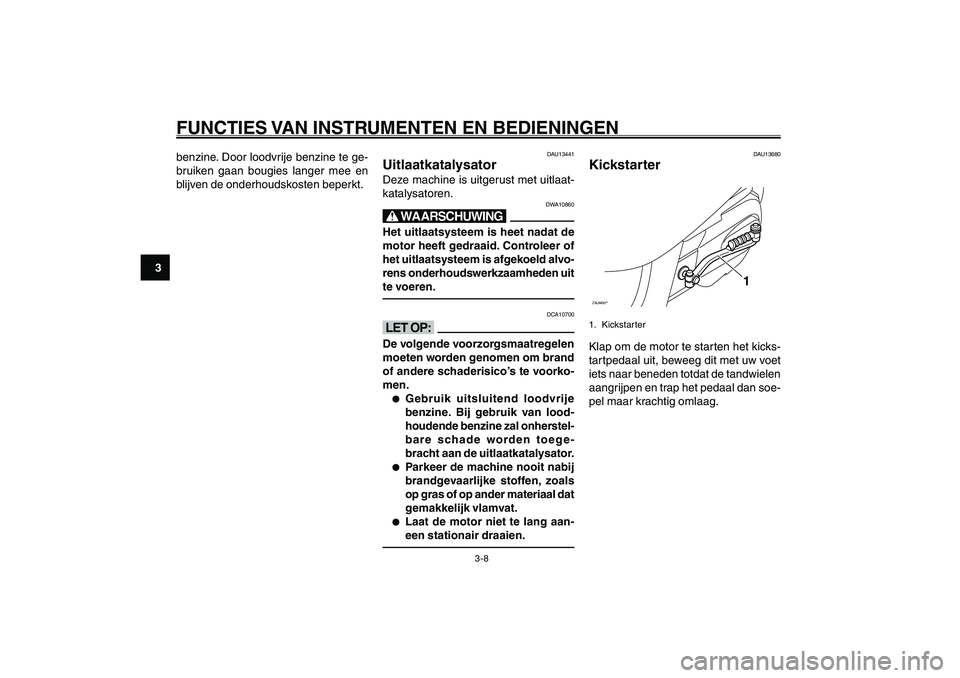

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGENUitlaatkatalysator
Kickstarter
benzine. Door loodvrije benzine te ge-
bruiken gaan bougies langer mee en
blijven de onderhoudskosten beperkt.
DAU13441
UitlaatkatalysatorDeze machine is uitgerust met uitlaat-
katalysatoren.
DWA10860
X@Het uitlaatsysteem is heet nadat de
motor heeft gedraaid. Controleer of
het uitlaatsysteem is afgekoeld alvo-
rens onderhoudswerkzaamheden uit
te voeren.
DCA10700
<>De volgende voorzorgsmaatregelen
moeten worden genomen om brand
of andere schaderisico’s te voorko-
men.● ●● ●
●
Gebruik uitsluitend loodvrije
benzine. Bij gebruik van lood-
houdende benzine zal onherstel-
bare schade worden toege-
bracht aan de uitlaatkatalysator.
● ●● ●
●
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals
op gras of op ander materiaal dat
gemakkelijk vlamvat.
● ●● ●
●
Laat de motor niet te lang aan-
een stationair draaien.
DAU13680
KickstarterZAUM00**
1
1. KickstarterKlap om de motor te starten het kicks-
tartpedaal uit, beweeg dit met uw voet
iets naar beneden totdat de tandwielen
aangrijpen en trap het pedaal dan soe-
pel maar krachtig omlaag.
15P-F819D-D0_ch3.pmd2007/06/22, 19:21 8

3-9
1
2
3
4
5
6
7
8
9
DAU1044D
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

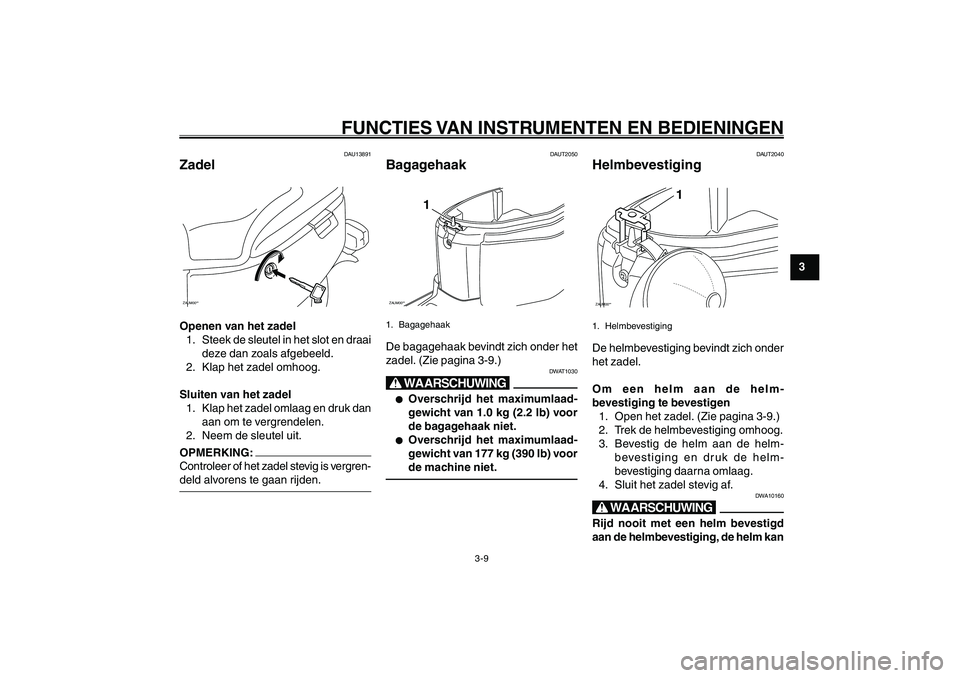

Zadel
Bagagehaak
Helmbevestiging
DAU13891
ZadelZAUM00**Openen van het zadel
1. Steek de sleutel in het slot en draai
deze dan zoals afgebeeld.
2. Klap het zadel omhoog.
Sluiten van het zadel
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit.OPMERKING:
Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
DAUT2050
BagagehaakZAUM00**
1
1. BagagehaakDe bagagehaak bevindt zich onder het
zadel. (Zie pagina 3-9.)
DWAT1030
X@● ●● ●
●
Overschrijd het maximumlaad-
gewicht van 1.0 kg (2.2 lb) voor
de bagagehaak niet.
● ●● ●
●
Overschrijd het maximumlaad-
gewicht van 177 kg (390 lb) voor
de machine niet.
DAUT2040
HelmbevestigingZAUM00**
1
1. HelmbevestigingDe helmbevestiging bevindt zich onder
het zadel.
Om een helm aan de helm-
bevestiging te bevestigen
1. Open het zadel. (Zie pagina 3-9.)
2. Trek de helmbevestiging omhoog.
3. Bevestig de helm aan de helm-
bevestiging en druk de helm-
bevestiging daarna omlaag.
4. Sluit het zadel stevig af.
DWA10160
X@Rijd nooit met een helm bevestigd
aan de helmbevestiging, de helm kan
15P-F819D-D0_ch3.pmd2007/06/22, 19:21 9

3-10
1
2
3
4
5
6
7
8
9
DAU1044D

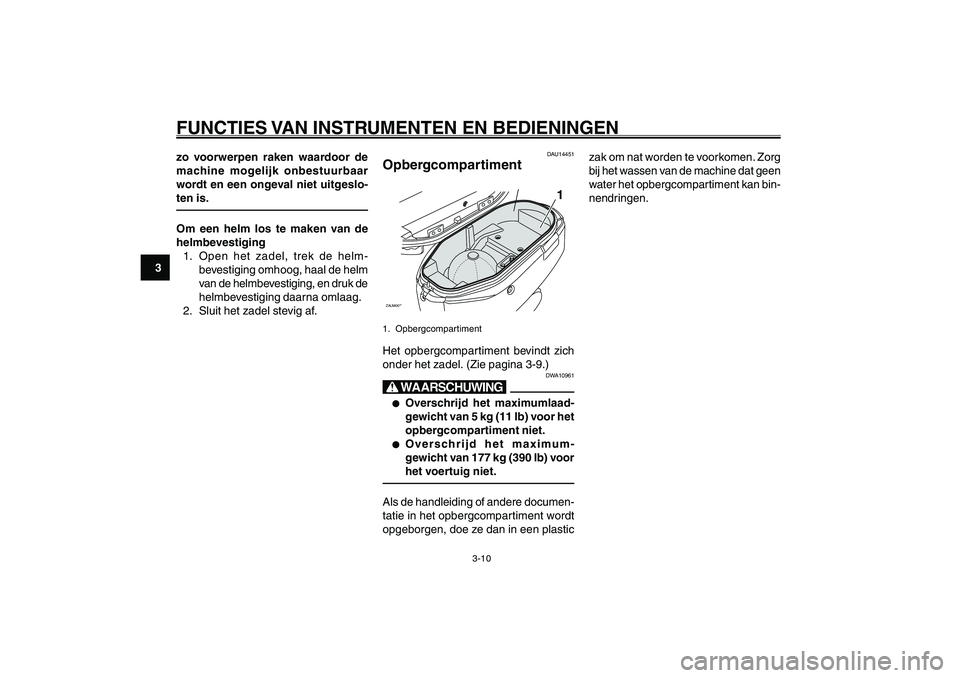

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGENOpbergcompartiment
zo voorwerpen raken waardoor de
machine mogelijk onbestuurbaar
wordt en een ongeval niet uitgeslo-
ten is.Om een helm los te maken van de
helmbevestiging
1. Open het zadel, trek de helm-
bevestiging omhoog, haal de helm
van de helmbevestiging, en druk de
helmbevestiging daarna omlaag.
2. Sluit het zadel stevig af.
DAU14451
OpbergcompartimentZAUM00**
1
1. OpbergcompartimentHet opbergcompartiment bevindt zich
onder het zadel. (Zie pagina 3-9.)
DWA10961
X@● ●● ●
●
Overschrijd het maximumlaad-
gewicht van 5 kg (11 lb) voor het
opbergcompartiment niet.
● ●● ●
●
Overschrijd het maximum-
gewicht van 177 kg (390 lb) voor
het voertuig niet.
Als de handleiding of andere documen-
tatie in het opbergcompartiment wordt
opgeborgen, doe ze dan in een plasticzak om nat worden te voorkomen. Zorg
bij het wassen van de machine dat geen
water het opbergcompartiment kan bin-
nendringen.
15P-F819D-D0_ch3.pmd2007/06/22, 19:21 10

4-1
1
2
3
4
5
6
7
8
9
DAU15580
CONTROLES VOOR HET STARTEN
DAU15580
CONTROLES VOOR HET STARTEN
DAU15593

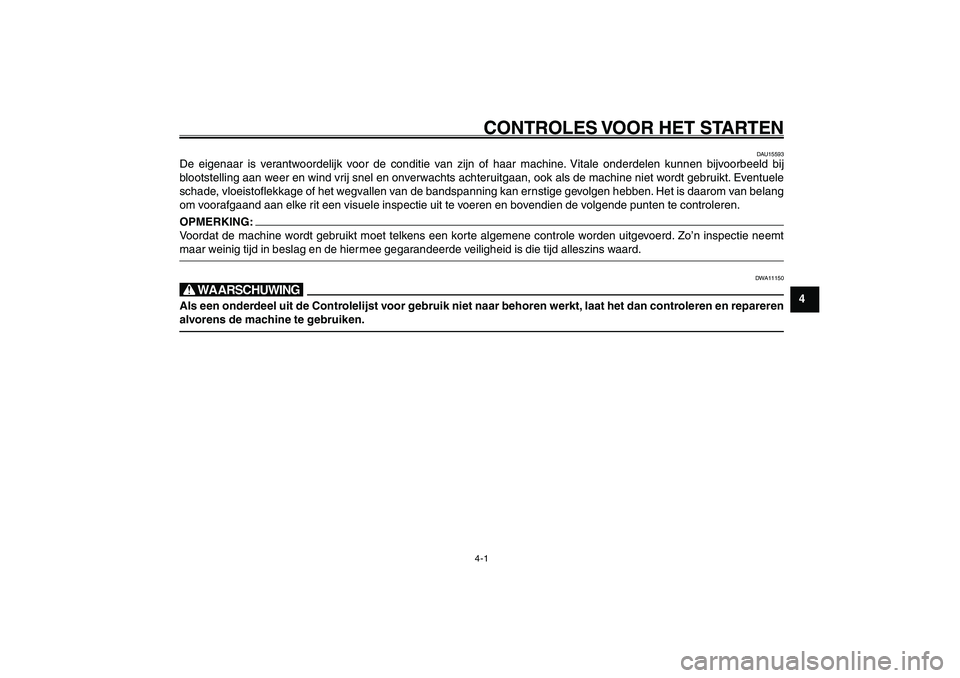

De eigenaar is verantwoordelijk voor de conditie van zijn of haar machine. Vitale onderdelen kunnen bijvoorbeeld bij
blootstelling aan weer en wind vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele
schade, vloeistoflekkage of het wegvallen van de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang
om voorafgaand aan elke rit een visuele inspectie uit te voeren en bovendien de volgende punten te controleren.OPMERKING:
Voordat de machine wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt
maar weinig tijd in beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard.
DWA11150
X@Als een onderdeel uit de Controlelijst voor gebruik niet naar behoren werkt, laat het dan controleren en repareren
alvorens de machine te gebruiken.
15P-F819D-D0_ch4.pmd2007/06/20, 20:11 1

4-2
1
2
3
4
5
6
7
8
9
DAU15580
CONTROLES VOOR HET STARTENControlelijst voor gebruik
DAU15605

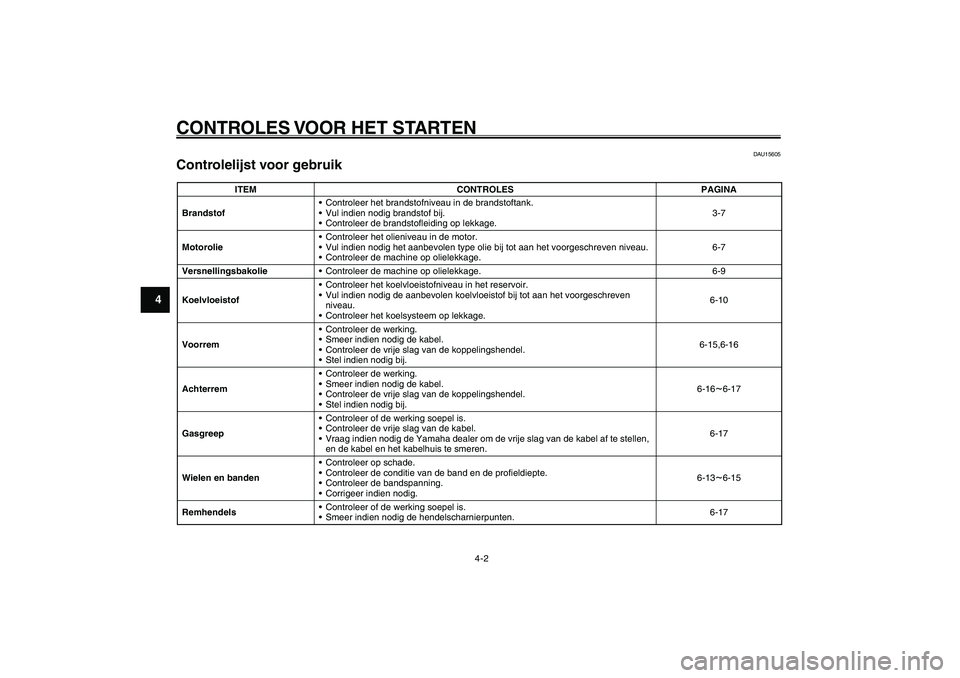

Controlelijst voor gebruik
ITEM CONTROLES PAGINA
Brandstof• Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.3-
7
Motorolie• Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
• Controleer de machine op olielekkage.6-7
Versnellingsbakolie• Controleer de machine op olielekkage. 6-9
Koelvloeistof• Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven
niveau.
• Controleer het koelsysteem op lekkage.6-10
Voorrem• Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.6-15,6-16
Achterrem• Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.6-16
~6-17
Gasgreep• Controleer of de werking soepel is.
• Controleer de vrije slag van de kabel.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te stellen,
en de kabel en het kabelhuis te smeren.6-17
Wielen en banden• Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.6-13~6-15
Remhendels• Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.6-17
15P-F819D-D0_ch4.pmd2007/06/20, 20:11 2

4-3
1
2
3
4
5
6
7
8
9
DAU15580
CONTROLES VOOR HET STARTEN

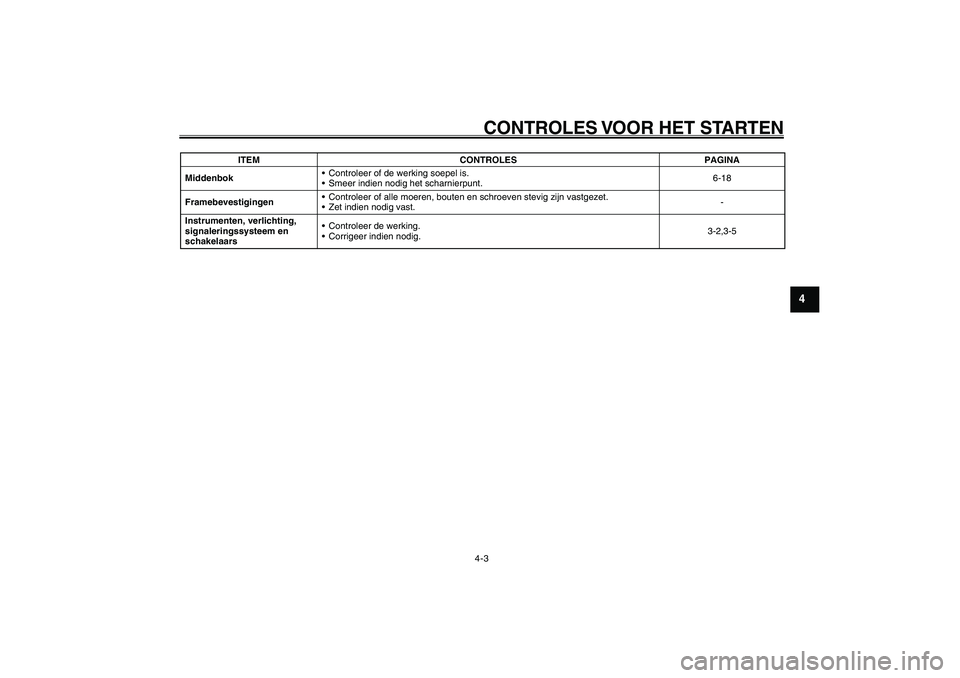

Middenbok• Controleer of de werking soepel is.
• Smeer indien nodig het scharnierpunt.6-18
Framebevestigingen• Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast.-
Instrumenten, verlichting,
signaleringssysteem en
schakelaars• Controleer de werking.
• Corrigeer indien nodig.3-2,3-5 ITEM CONTROLES PAGINA
15P-F819D-D0_ch4.pmd2007/06/20, 20:11 3

5-1
1
2
3
4
5
6
7
8
9
DAU15942

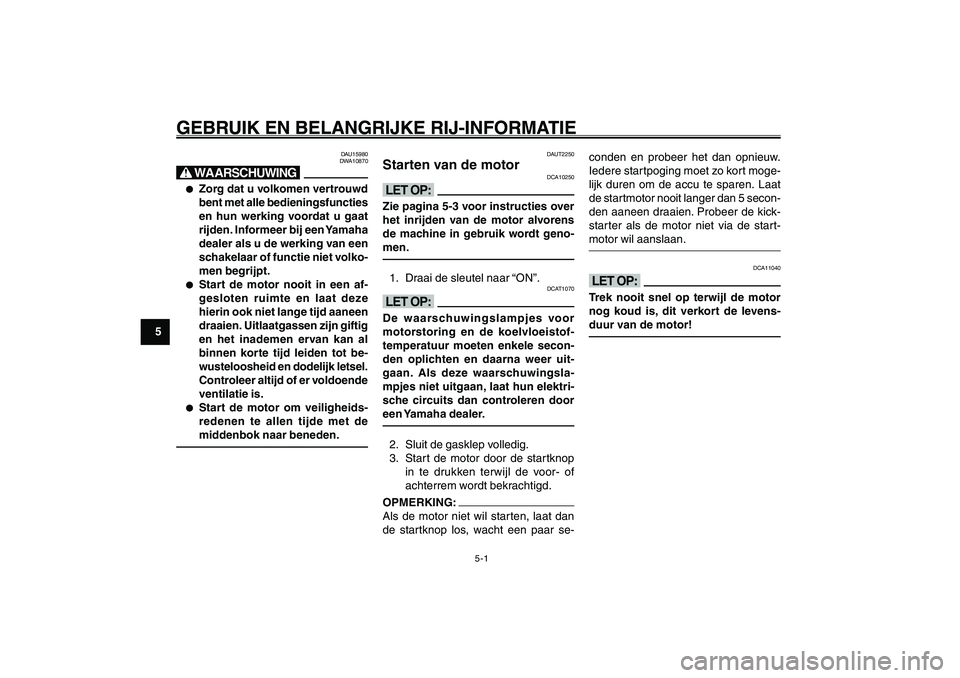

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIEStarten van de motor
DAU15942
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU15980
DWA10870
X@● ●● ●
●
Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties
en hun werking voordat u gaat
rijden. Informeer bij een Yamaha
dealer als u de werking van een
schakelaar of functie niet volko-
men begrijpt.
● ●● ●
●
Start de motor nooit in een af-
gesloten ruimte en laat deze
hierin ook niet lange tijd aaneen
draaien. Uitlaatgassen zijn giftig
en het inademen ervan kan al
binnen korte tijd leiden tot be-
wusteloosheid en dodelijk letsel.
Controleer altijd of er voldoende
ventilatie is.
● ●● ●
●
Start de motor om veiligheids-
redenen te allen tijde met de
middenbok naar beneden.
DAUT2250
Starten van de motor
DCA10250
<>Zie pagina 5-3 voor instructies over
het inrijden van de motor alvorens
de machine in gebruik wordt geno-
men.1. Draai de sleutel naar “ON”.
DCAT1070
<>De waarschuwingslampjes voor
motorstoring en de koelvloeistof-
temperatuur moeten enkele secon-
den oplichten en daarna weer uit-
gaan. Als deze waarschuwingsla-
mpjes niet uitgaan, laat hun elektri-
sche circuits dan controleren door
een Yamaha dealer.2. Sluit de gasklep volledig.
3. Start de motor door de startknop
in te drukken terwijl de voor- of
achterrem wordt bekrachtigd.OPMERKING:
Als de motor niet wil starten, laat dan
de startknop los, wacht een paar se-conden en probeer het dan opnieuw.
Iedere startpoging moet zo kort moge-
lijk duren om de accu te sparen. Laat
de startmotor nooit langer dan 5 secon-
den aaneen draaien. Probeer de kick-
starter als de motor niet via de start-
motor wil aanslaan.
DCA11040
<>Trek nooit snel op terwijl de motor
nog koud is, dit verkort de levens-
duur van de motor!
15P-F819D-D0_ch5.pmd2007/06/20, 20:11 1
