YAMAHA GP1800 2017 Manuale de Empleo (in Spanish)

Descripción
24
STOP
11
22
7
3
12
11
10
9
84
56

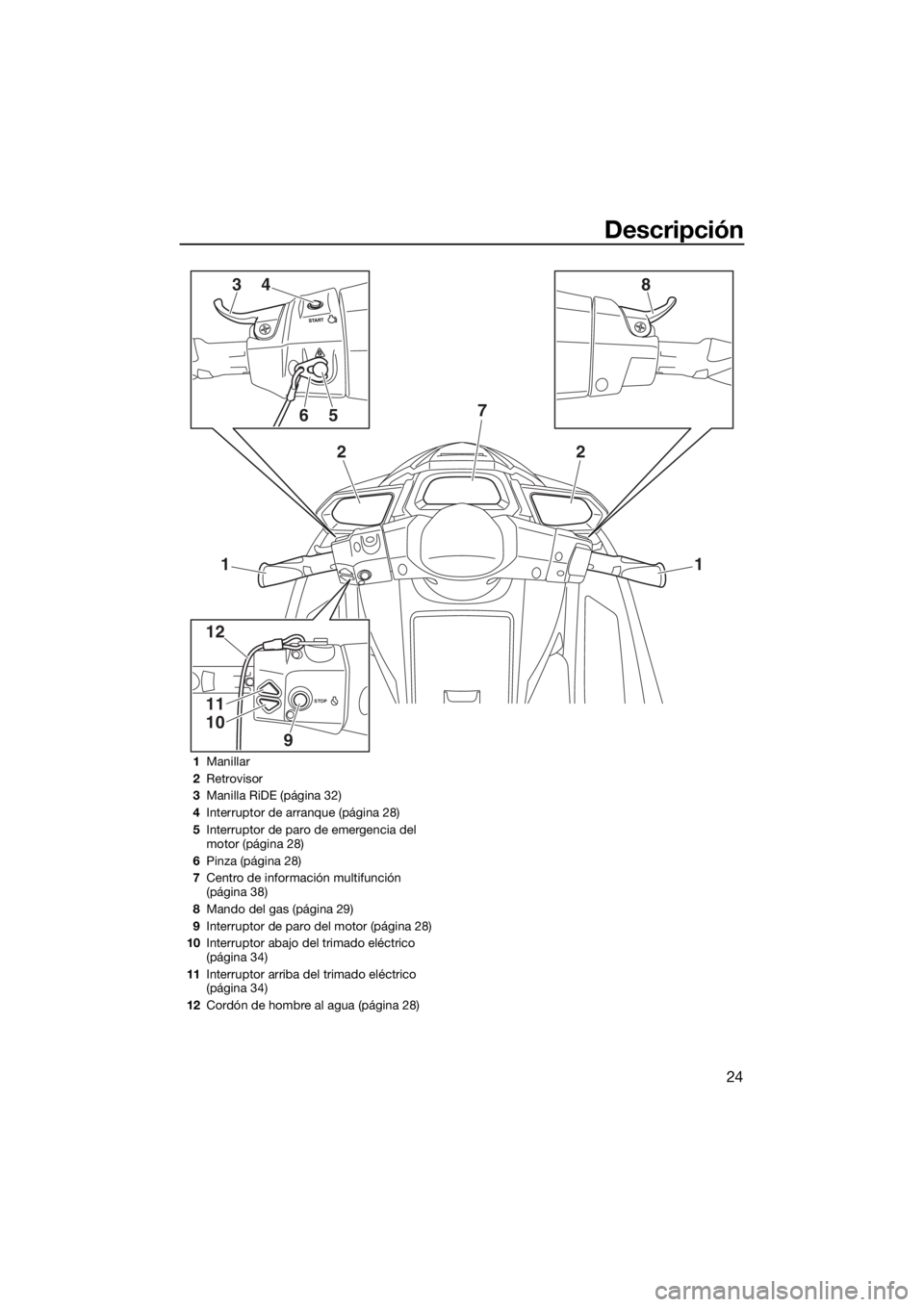

1Manillar
2Retrovisor
3Manilla RiDE (página 32)
4Interruptor de arranque (página 28)
5Interruptor de paro de emergencia del
motor (página 28)
6Pinza (página 28)
7Centro de información multifunción
(página 38)
8Mando del gas (página 29)
9Interruptor de paro del motor (página 28)
10Interruptor abajo del trimado eléctrico
(página 34)
11Interruptor arriba del trimado eléctrico
(página 34)
12Cordón de hombre al agua (página 28)
UF3P70S0.book Page 24 Thursday, August 25, 2016 2:20 PM

Descripción
25
Cámara del motor
3
4
125
11
10
9
12
86
7
1Varilla
2Tapón de llenado de aceite del motor
(página 53)
3Caja de componentes eléctricos
4Batería (página 61)
5Pañol estanco extraíble (página 49)
6Racor para la manguera de lavado
(página 81)7Bujía/Bobina de encendido
8Tapa del motor
9Separador de agua (página 31)
10Depósito de combustible
11Caja del filtro de aire
12Guantera (página 48)
UF3P70S0.book Page 25 Thursday, August 25, 2016 2:20 PM

Funcionamiento de la función de control
26
SJU31026
Funciones de control de la
moto de agua
SJU43690Mando a distancia
El sistema de seguridad Yamaha y los ajustes
de la función de régimen bajo de RPM pue-
den seleccionarse con el mando a distancia.
(Consulte en la página 27 las instrucciones
de ajuste del sistema de seguridad Yamaha y
en la página 36 las instrucciones de activa-
ción de la función de régimen bajo de RPM).
Dado que la moto de agua está programada
para reconocer únicamente el código interno
de este mando a distancia, solo con este
mando se puede seleccionar la configura-
ción.
Si pierde accidentalmente su transmisor de
mando a distancia o si no funciona correcta-
mente, póngase en contacto con un conce-
sionario de Yamaha.
Cuando utilice la moto de agua lleve siempre
el mando a distancia consigo, por ejemplo,guardándolo en el soporte para el mando en
la guantera, para que no se pierda.
PRECAUCIÓN
SCJ00753
El mando a distancia no es completa-
mente estanco. No sumerja el mando a
distancia ni lo utilice bajo el agua. Si el
mando a distancia se sumerge en el
agua, séquelo con un paño suave y se-
co, y compruebe si funciona correcta-
mente. Si el mando a distancia no
funciona correctamente, póngase en
contacto con un concesionario Yamaha.
Mantenga el mando a distancia resguar-
dado de las temperaturas elevadas y no
lo exponga a la luz solar directa.
No deje caer el mando a distancia; evite
los golpes fuertes y no coloque objetos
pesados encima.
Utilice un paño suave y seco para lim-
piar el mando a distancia. No utilice de-
tergente, alcohol u otros productos
químicos.
No desarme el mando a distancia. Si lo
hace, es posible que no funcione co-
rrectamente. Si el mando a distancia ne-
cesita una pila nueva, póngase en
contacto con un concesionario Yamaha.
Para desechar las pilas del mando a dis-

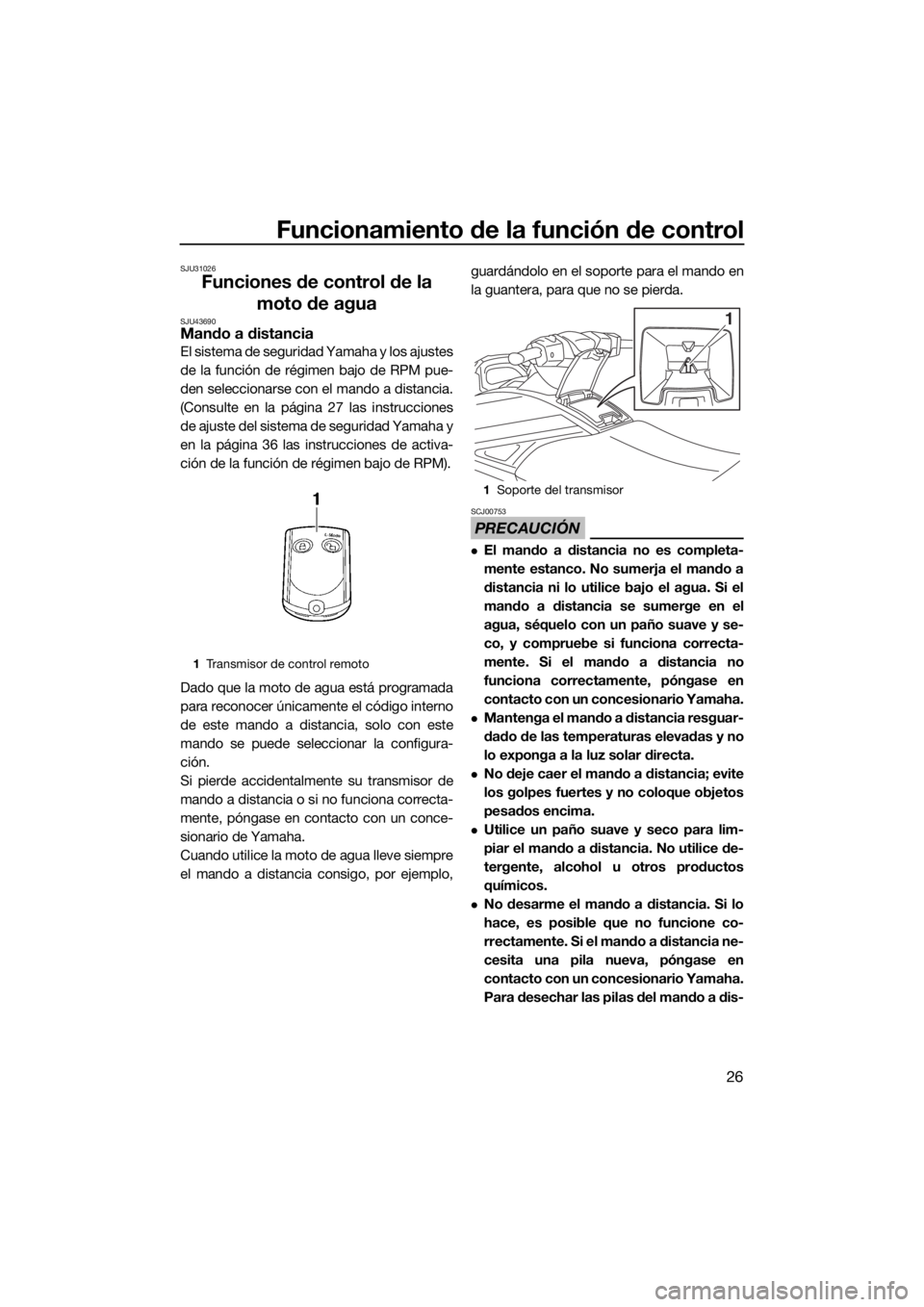

1Transmisor de control remoto
1Soporte del transmisor
1
UF3P70S0.book Page 26 Thursday, August 25, 2016 2:20 PM

Funcionamiento de la función de control
27
tancia consulte el reglamento local de
residuos peligrosos.
SJU31385Sistema de seguridad Yamaha
El sistema de seguridad Yamaha sirve para
impedir el uso no autorizado o el robo de la
moto de agua. Con el mando a distancia que
se suministra con la moto se controla el sis-
tema de seguridad para bloquear y desblo-
quear la moto de agua. No se puede arrancar
el motor si el sistema de seguridad está en el
modo de bloqueo. El motor sólo puede po-
nerse en marcha si está seleccionado el
modo de desbloqueo. (Consulte en la página
26 las instrucciones del mando a distancia).
NOTA:
Los ajustes del sistema de seguridad
Yamaha solamente se pueden seleccionar
cuando el motor está parado.
SJU36776Ajustes del sistema de seguridad Yamaha
Los ajustes del sistema de seguridad
Yamaha se confirman mediante el número de
pitidos cuando se acciona el mando a distan-
cia y mediante la luz indicadora “UNLOCK”
del centro de información multifunción. (Con-
sulte en la página 38 la información relativa al
centro de información multifunción).
NOTA:
El zumbador suena dos veces si está se-
leccionado el modo de funcionamiento
normal o tres veces si está seleccionada lafunción de régimen bajo de RPM. (Consul-
te en la página 36 las instrucciones de ac-
tivación de la función de régimen bajo de
RPM).
Si el mando a distancia se acciona mien-
tras el centro de información multifunción
se encuentra en estado de espera, el cen-
tro realizará la operación inicial y luego ten-
drá efecto la selección.
Para seleccionar el bloqueo:
Pulse brevemente el botón de bloqueo en el
mando a distancia. El zumbador suena una
vez y la luz indicadora “UNLOCK” parpadea
una vez y luego se apaga. Esto indica que
está seleccionado el bloqueo.
Para seleccionar el desbloqueo:
Pulse brevemente el botón “L-Mode” (des-
bloqueo) en el mando a distancia. El zumba-
dor suena dos o tres veces y la luz indicadora
“UNLOCK” parpadea dos o tres veces y lue-
Número de
pitidosFunción del siste-
ma de seguridad
Ya m a h aLuz indi-
cadora
“UN-
LOCK”
Bloqueo Se apaga
Desbloqueo
(función normal)Se en-
ciende
Desbloqueo
(función de régi-
men bajo de RPM)Se en-
ciende

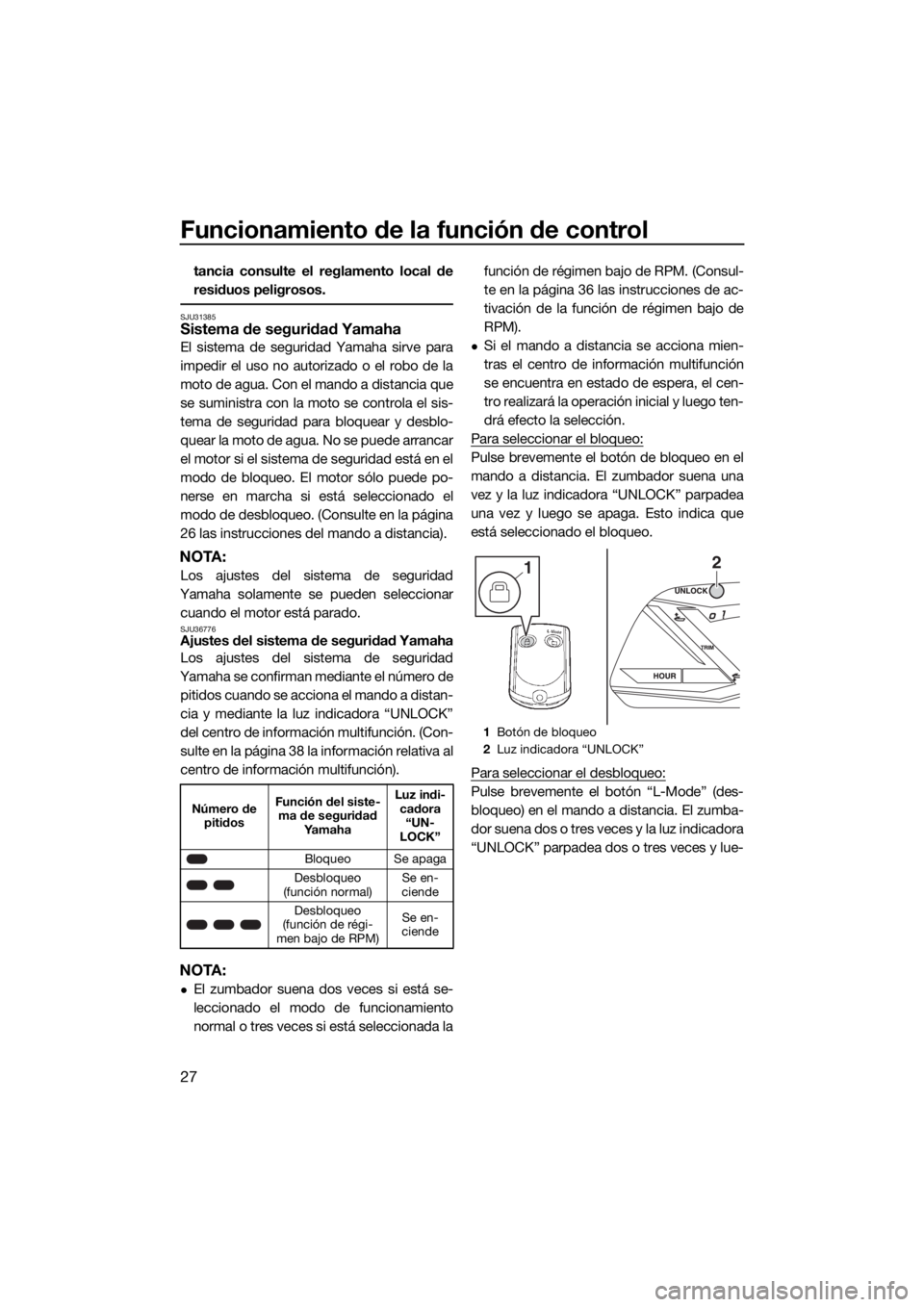

1Botón de bloqueo
2Luz indicadora “UNLOCK”
21
UF3P70S0.book Page 27 Thursday, August 25, 2016 2:20 PM

Funcionamiento de la función de control
28
go se enciende. Esto indica que está selec-
cionado el desbloqueo.
SJU31153Interruptor de paro del motor “ ”
El interruptor de paro del motor (botón rojo)
detiene el motor cuando se pulsa el interrup-
tor.
SJU31164Interruptor de paro de emergencia del
motor “ ”
El interruptor de paro de emergencia del mo-
tor detiene automáticamente el motor si la
pinza del extremo del cordón de hombre al
agua se sale del conmutador, por ejemplo, si
el piloto se cae de la moto.Introduzca la pinza por debajo del interruptor
de paro de emergencia del motor antes de
arrancar el motor.
Cuando el motor no esté en marcha, retire la
pinza del interruptor de emergencia del mo-
tor para evitar que se ponga en marcha acci-
dentalmente o lo utilicen personas sin
autorización, como los niños.SJU42323Interruptor de arranque “ ”
PRECAUCIÓN
SCJ01311
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.

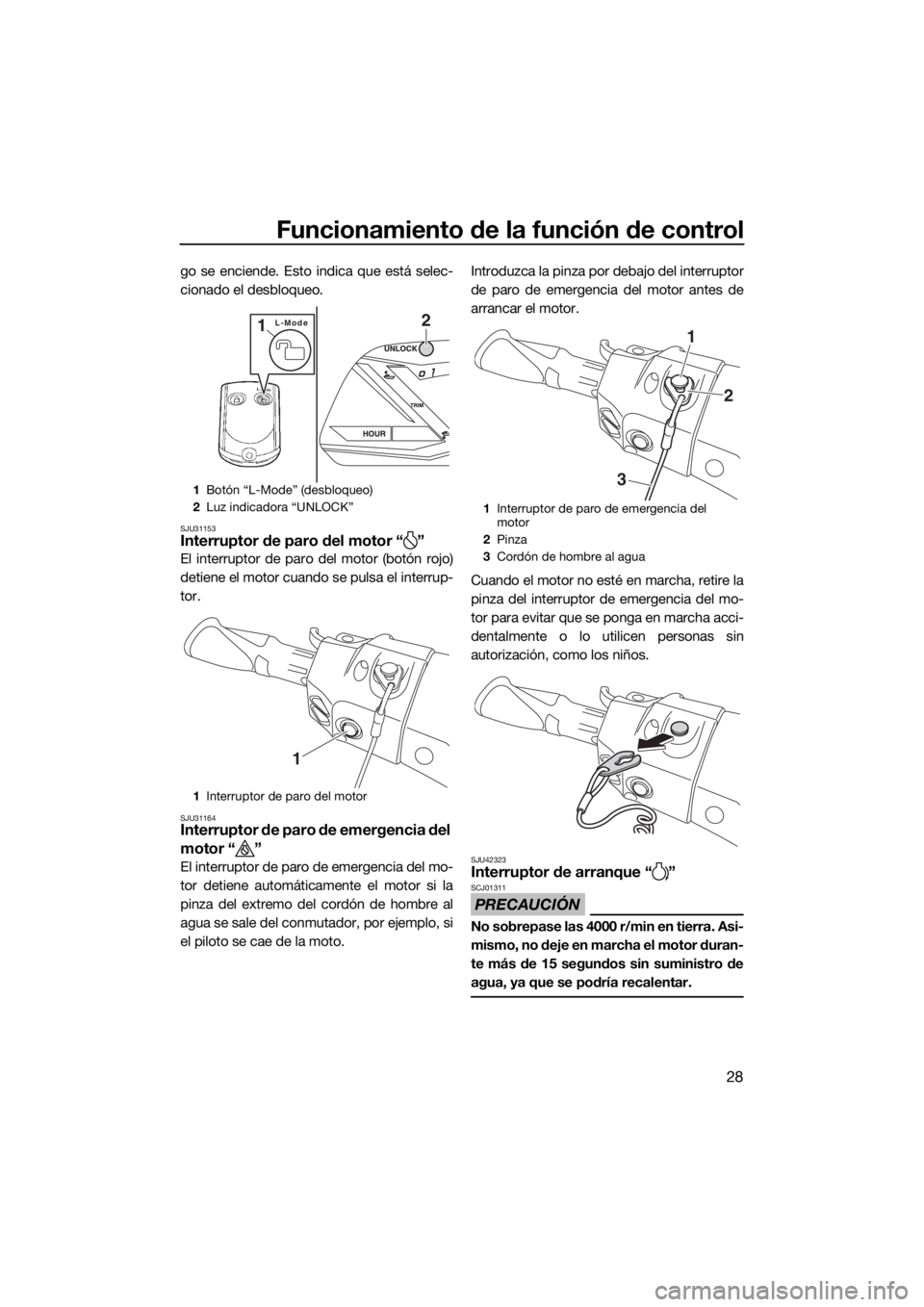

1Botón “L-Mode” (desbloqueo)
2Luz indicadora “UNLOCK”
1Interruptor de paro del motor
2L-Mode1
1
1Interruptor de paro de emergencia del
motor
2Pinza
3Cordón de hombre al agua
1
2
3
UF3P70S0.book Page 28 Thursday, August 25, 2016 2:20 PM

Funcionamiento de la función de control
29
El interruptor de arranque (botón verde) pone
en marcha el motor cuando se pulsa el inte-
rruptor.
Suelte el interruptor de arranque en cuanto el
motor se ponga en marcha. Si el motor no
arranca en 5 segundos suelte el interruptor
de arranque, espere 15 segundos e inténtelo
de nuevo. ATENCIÓN: No pulse nunca el
interruptor de arranque cuando el motor
esté en marcha. No accione el interruptor
de arranque durante más de 5 segundos,
ya que de lo contrario se descargará la ba-
tería y el motor no arrancará. Asimismo, el
motor de arranque podría resultar daña-
do.
[SCJ01041]
En cualquiera de las condiciones siguientes
el motor no arrancará:
Está bloqueado el sistema de seguridad
Yamaha. (Consulte en la página 27 las ins-
trucciones de ajuste del sistema de seguri-
dad Yamaha).
Se ha retirado la pinza del interruptor de
paro de emergencia del motor.
La manilla del acelerador está apretada.
La manilla del acelerador falla.
La manilla RiDE está apretada.
La manilla RiDE falla.
SJU31212Manilla del acelerador
La manilla del acelerador aumenta la veloci-
dad del motor al apretar la manilla.
La manilla del acelerador vuelve automática-
mente a la posición de punto muerto (ralentí)
al soltarla.
SJU43342Manilla RiDE
Cuando se aprieta la manilla RiDE, la com-
puerta de inversión desciende y la moto de
agua comienza a retroceder. Si la moto de
agua está avanzando, la velocidad se reduce
gradualmente hasta que la moto de agua se
detiene y, a continuación comienza a retro-
ceder.
Cuando se suelta, la manilla RiDE regresa au-
tomáticamente a su posición completamente
cerrada (punto muerto) y la compuerta de in-

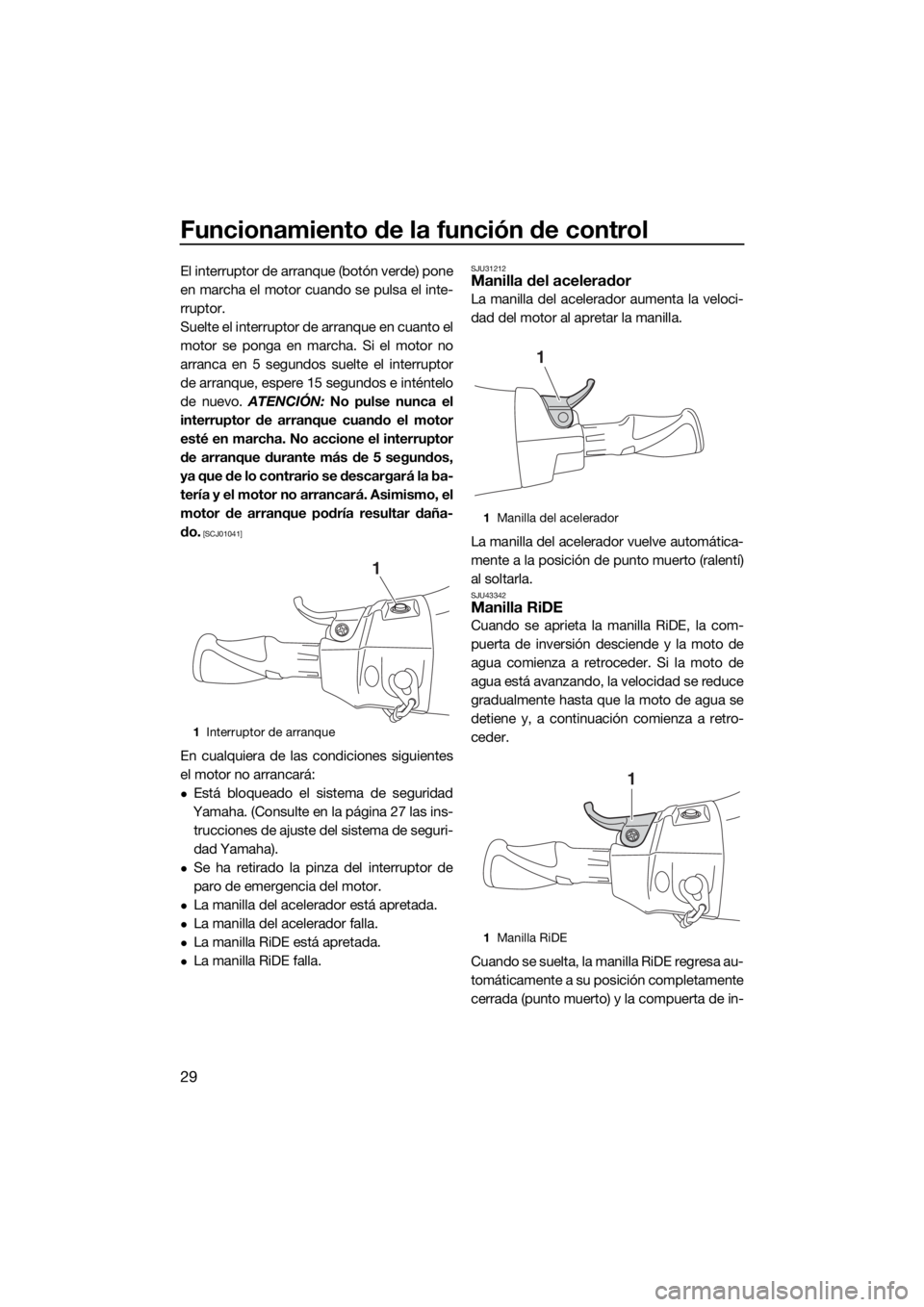

1Interruptor de arranque
1
1Manilla del acelerador
1Manilla RiDE
1
1
UF3P70S0.book Page 29 Thursday, August 25, 2016 2:20 PM

Funcionamiento de la función de control
30
versión se sitúa en la posición de punto
muerto.
SJU31262Sistema de dirección
Al girar el manillar en la dirección en la que
desea avanzar, el ángulo de la tobera de pro-
pulsión cambia y la dirección de la moto de
agua varía en consecuencia.
Puesto que la fuerza del chorro propulsor de-
termina la velocidad y el grado de la virada, el
acelerador debe estar siempre abierto cuan-
do se vaya a virar, salvo a la velocidad míni-
ma.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS), que incluye el sis-
tema de dirección mediante acelerador
(OTS). Dicho sistema se activa a velocidad de
planeo, cuando se intenta virar después de
soltar la manilla del acelerador. El sistema
OTS sigue suministrando algo de empuje que
permitirá virar mientras la moto de agua des-
acelera; no obstante, podrá efectuar una vi-
rada más cerrada si acelera al girar elmanillar. El sistema OTS no funciona a velo-
cidades inferiores a la de planeo o cuando el
motor está parado. Cuando el motor reduzca
la marcha, la moto de agua dejará de respon-
der al manillar hasta que acelere de nuevo o
alcance la velocidad mínima.
SJU41801Surtidores testigo del agua de
refrigeración
Cuando el motor está en marcha, parte del
agua de refrigeración que está circulando por
el motor sale por los surtidores testigo del
agua de refrigeración.
Hay surtidores testigo del agua de refrigera-
ción en los lados de babor (izquierdo) y estri-
bor (derecho) de la moto de agua. Para
comprobar el funcionamiento correcto del
sistema de refrigeración, verifique que salga
agua por el surtidor testigo situado a babor
(izquierda). Si no sale agua por el testigo,
pare el motor y compruebe si la toma de ad-
misión del chorro está obstruida. (Consulte
en la página 97 la información relativa a la
toma de admisión del chorro).
NOTA:
El agua tardará unos 60 segundos en llegar
a los surtidores después de arrancar el mo-
tor.
La descarga de agua puede no ser cons-
tante cuando el motor está funcionando al
ralentí. Si esto ocurre, acelere ligeramente

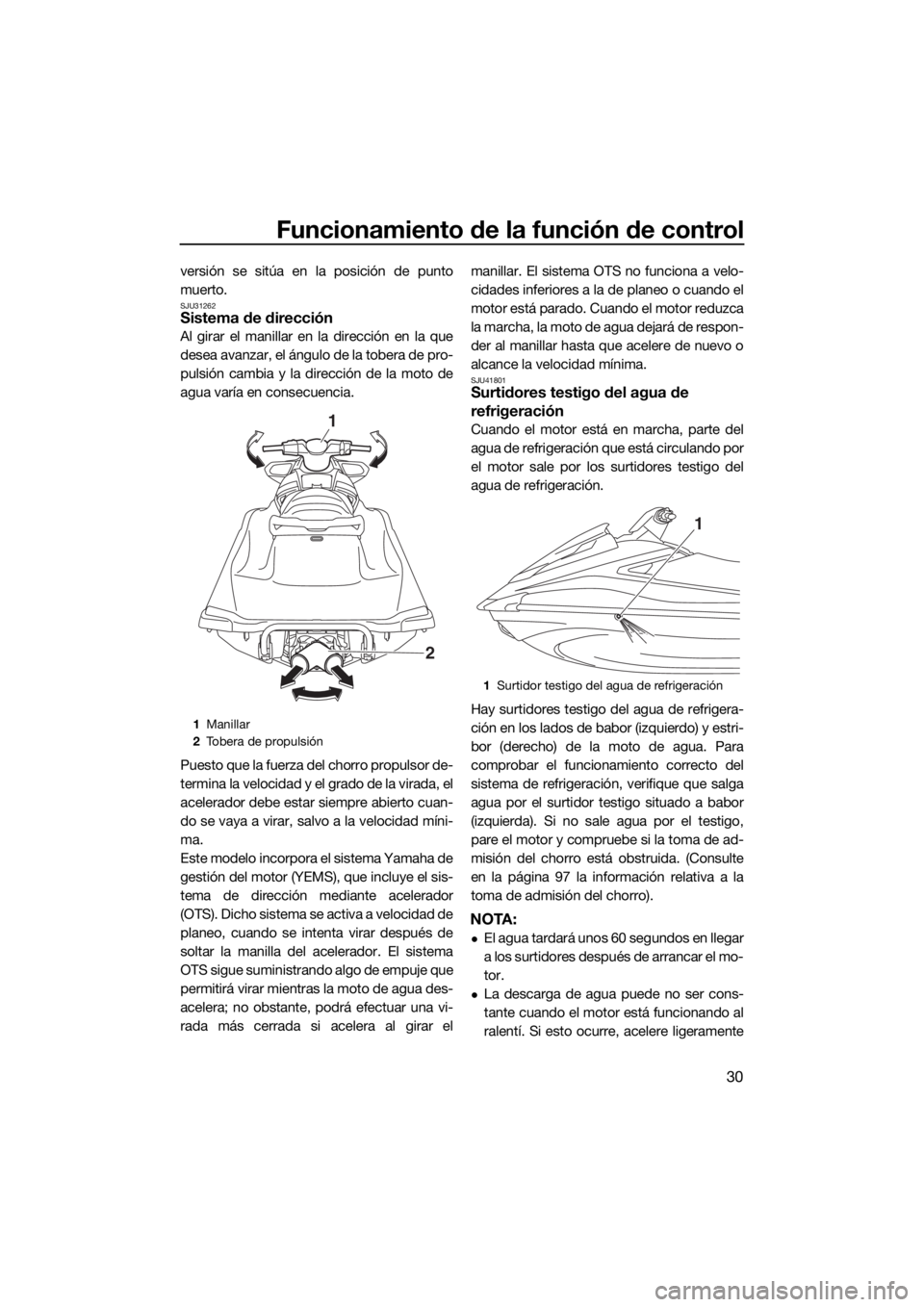

1Manillar
2Tobera de propulsión
1
2
1Surtidor testigo del agua de refrigeración
1
UF3P70S0.book Page 30 Thursday, August 25, 2016 2:20 PM

Funcionamiento de la función de control
31
para garantizar que el agua salga correcta-
mente.

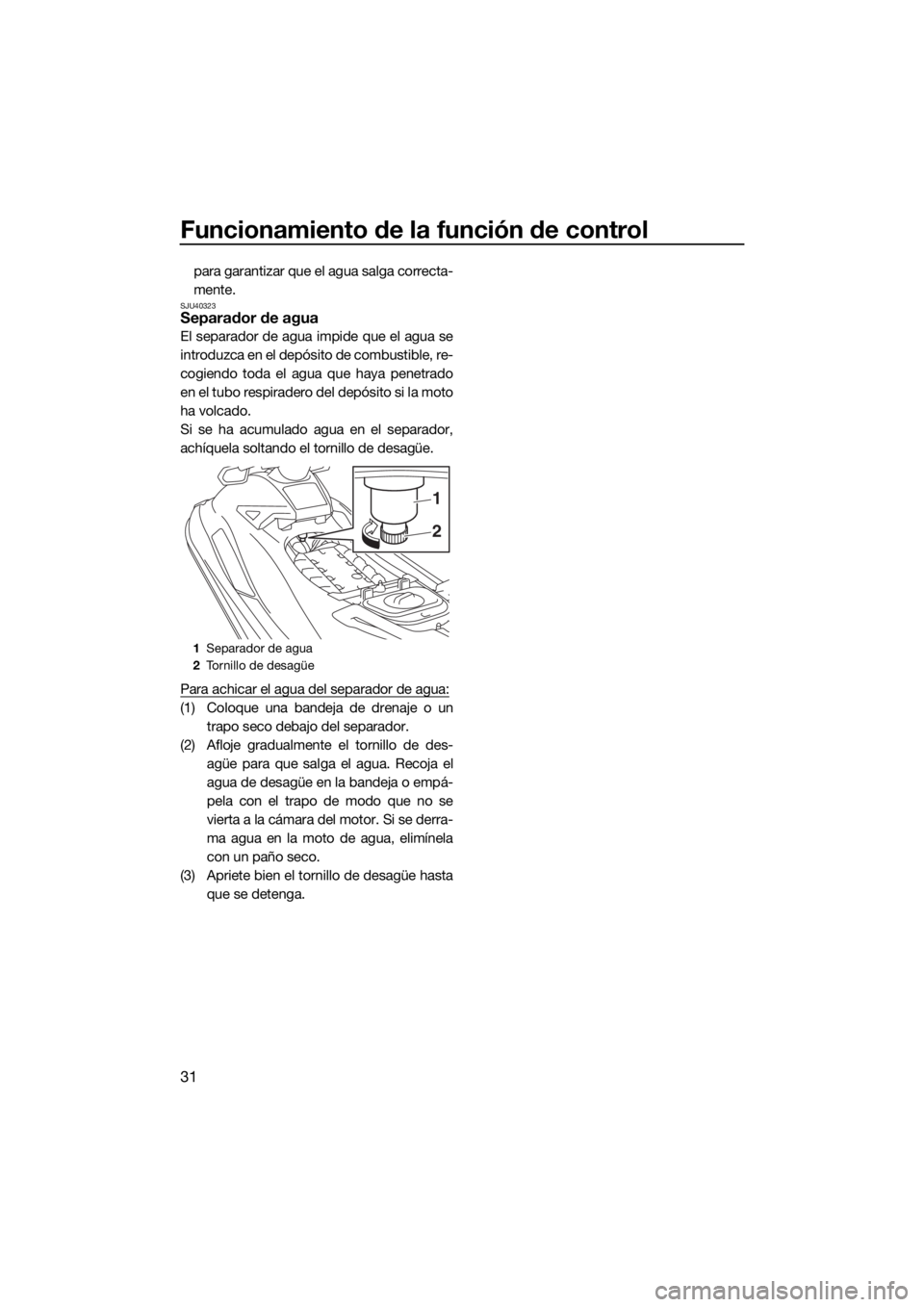

SJU40323Separador de agua
El separador de agua impide que el agua se
introduzca en el depósito de combustible, re-
cogiendo toda el agua que haya penetrado
en el tubo respiradero del depósito si la moto
ha volcado.
Si se ha acumulado agua en el separador,
achíquela soltando el tornillo de desagüe.
Para achicar el agua del separador de agua:
(1) Coloque una bandeja de drenaje o un
trapo seco debajo del separador.
(2) Afloje gradualmente el tornillo de des-
agüe para que salga el agua. Recoja el
agua de desagüe en la bandeja o empá-
pela con el trapo de modo que no se
vierta a la cámara del motor. Si se derra-
ma agua en la moto de agua, elimínela
con un paño seco.
(3) Apriete bien el tornillo de desagüe hasta
que se detenga.
1Separador de agua
2Tornillo de desagüe
2
1
UF3P70S0.book Page 31 Thursday, August 25, 2016 2:20 PM

Utilización de la moto de agua
32
SJU40014
Funciones de la moto de agua

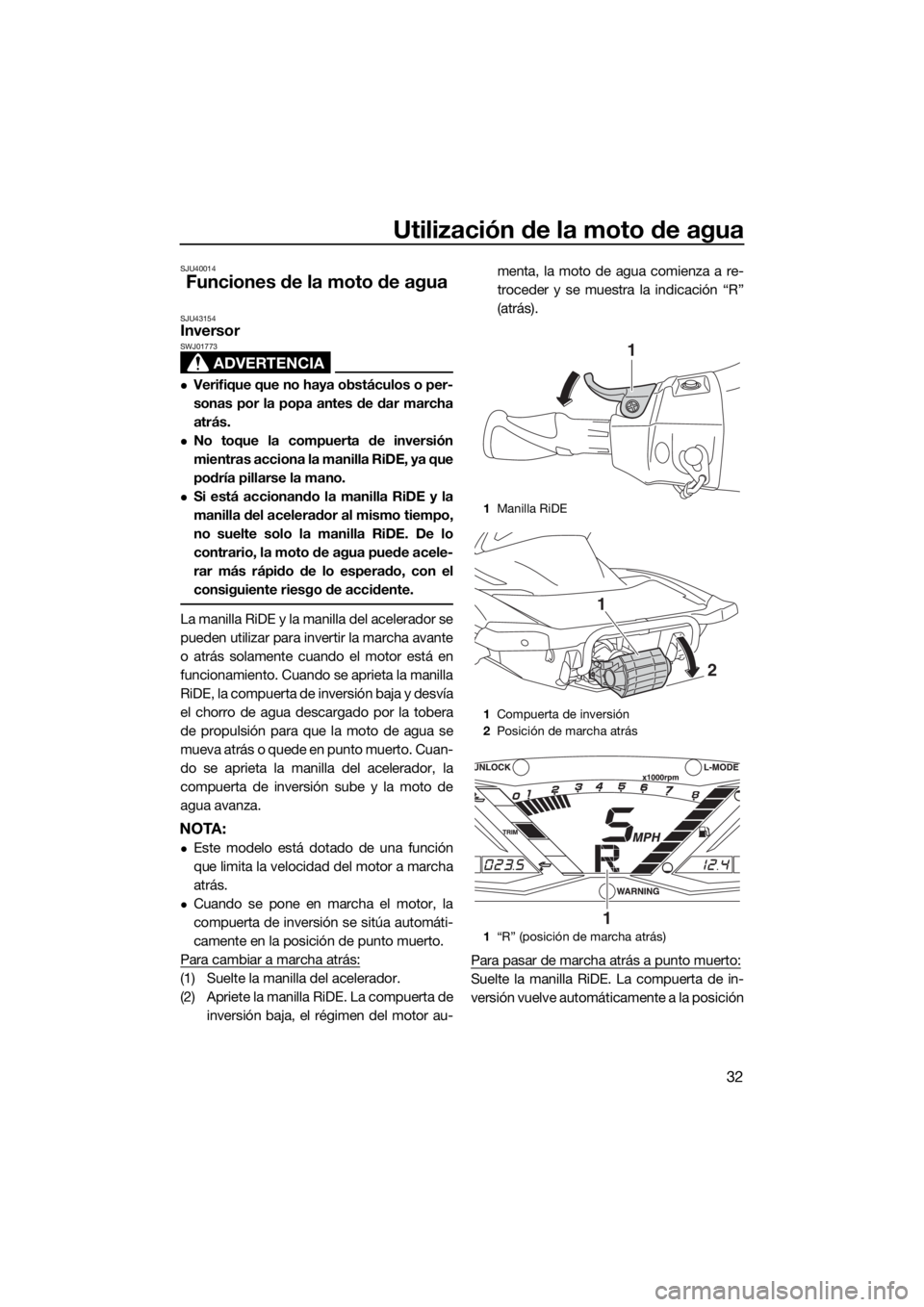

SJU43154Inversor
ADVERTENCIA
SWJ01773
Verifique que no haya obstáculos o per-
sonas por la popa antes de dar marcha
atrás.
No toque la compuerta de inversión
mientras acciona la manilla RiDE, ya que
podría pillarse la mano.
Si está accionando la manilla RiDE y la
manilla del acelerador al mismo tiempo,
no suelte solo la manilla RiDE. De lo
contrario, la moto de agua puede acele-
rar más rápido de lo esperado, con el
consiguiente riesgo de accidente.
La manilla RiDE y la manilla del acelerador se
pueden utilizar para invertir la marcha avante
o atrás solamente cuando el motor está en
funcionamiento. Cuando se aprieta la manilla
RiDE, la compuerta de inversión baja y desvía
el chorro de agua descargado por la tobera
de propulsión para que la moto de agua se
mueva atrás o quede en punto muerto. Cuan-
do se aprieta la manilla del acelerador, la
compuerta de inversión sube y la moto de
agua avanza.
NOTA:
Este modelo está dotado de una función
que limita la velocidad del motor a marcha
atrás.
Cuando se pone en marcha el motor, la
compuerta de inversión se sitúa automáti-
camente en la posición de punto muerto.
Para cambiar a marcha atrás:
(1) Suelte la manilla del acelerador.
(2) Apriete la manilla RiDE. La compuerta de
inversión baja, el régimen del motor au-menta, la moto de agua comienza a re-
troceder y se muestra la indicación “R”
(atrás).
Para pasar de marcha atrás a punto muerto:Suelte la manilla RiDE. La compuerta de in-
versión vuelve automáticamente a la posición
1Manilla RiDE
1Compuerta de inversión
2Posición de marcha atrás
1“R” (posición de marcha atrás)
1
1
2
1
UF3P70S0.book Page 32 Thursday, August 25, 2016 2:20 PM

Utilización de la moto de agua
33

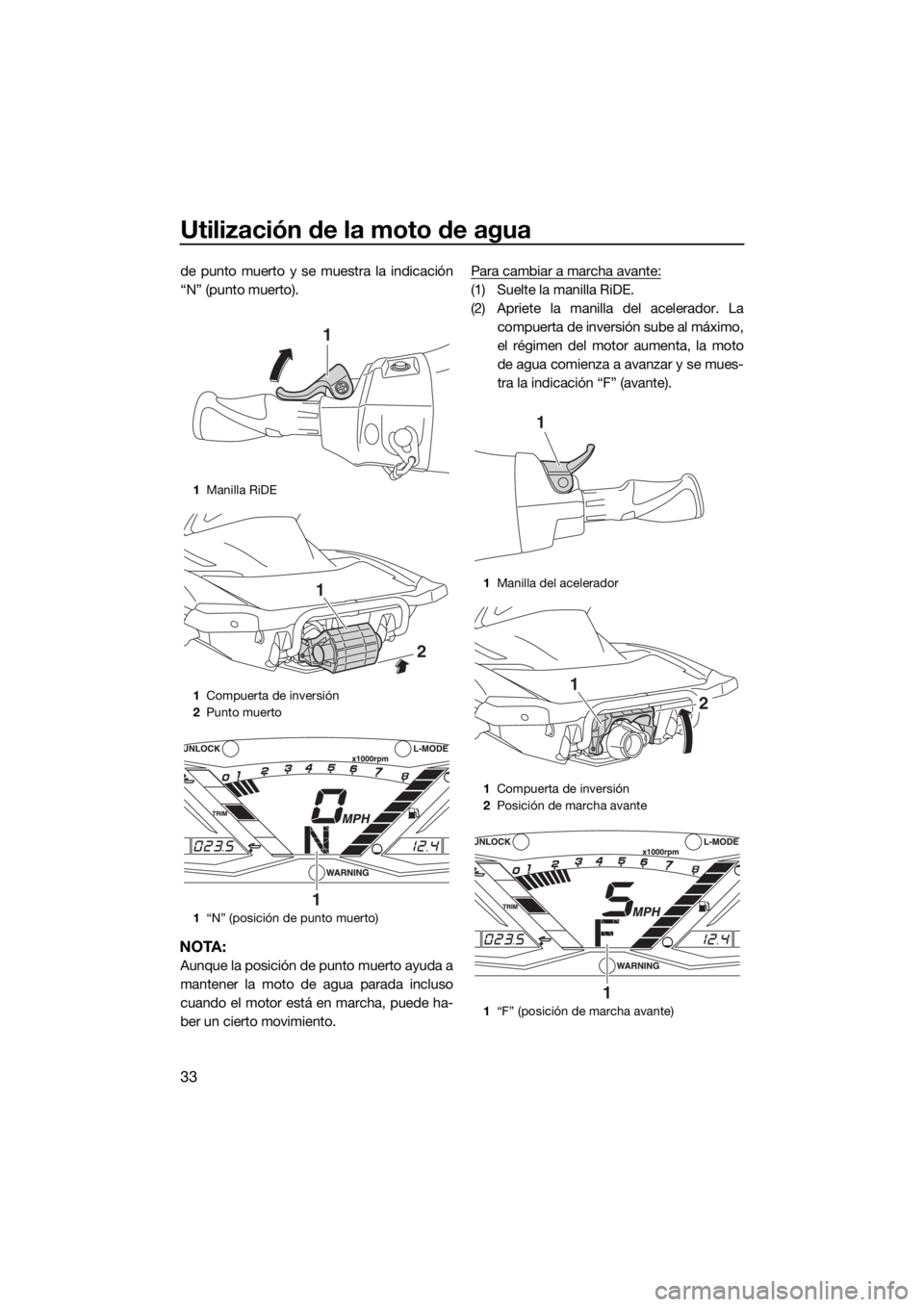

de punto muerto y se muestra la indicación
“N” (punto muerto).
NOTA:
Aunque la posición de punto muerto ayuda a
mantener la moto de agua parada incluso
cuando el motor está en marcha, puede ha-
ber un cierto movimiento.Para cambiar a marcha avante:
(1) Suelte la manilla RiDE.
(2) Apriete la manilla del acelerador. La
compuerta de inversión sube al máximo,
el régimen del motor aumenta, la moto
de agua comienza a avanzar y se mues-
tra la indicación “F” (avante).
1Manilla RiDE
1Compuerta de inversión
2Punto muerto
1“N” (posición de punto muerto)
1
1
2
1
1Manilla del acelerador
1Compuerta de inversión
2Posición de marcha avante
1“F” (posición de marcha avante)
1
1
2
1
UF3P70S0.book Page 33 Thursday, August 25, 2016 2:20 PM
