PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU22733
Remvloeistof verversenVraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
oliekeerringen van de hoofdremcilinders,
de remklauwen en de remslangen vervan-
gen volgens de intervalperioden of wan-
neer ze lek of beschadigd zijn. Vloeistofafdichtingen: Vervang elke
twee jaar.
Remslangen: Vervang elke vier jaar.
DAU22762
Spannin g aan drijfkettin gDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU60042
Aandrijfkettin g controleren op spannin g
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij- stand.
3. Duw de aandrijfketting onder het uit- einde van de aandrijfkettinggeleider
omlaag met een kracht van 15 N
(1.5 kgf, 3.0 lbf).
4. Meet de spanning van de aandrijfket- ting tussen de kettinggeleider en het
midden van de ketting zoals getoond. 5. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU59920
Om de spannin g van de aan drijfkettin g
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt. 1. Draai de borgmoer aan beide kanten van de achterbrug los en draai daarna
de asmoer los.
Spannin g aan drijfkettin g:
51.0–56.0 mm (2.01–2.20 in)1. Aandrijfkettinggeleider
2. Spanning aandrijfketting
2
1
U1WSD2D0.book Page 22 Friday, October 3, 2014 1:09 PM
Page 72 of 104

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
2. Draai de stelmoer op beide uiteindenvan de achterbrug in de richting (a) om
de aandrijfketting strakker te stellen.
Stel de ketting losser door de stel-
moer op beide uiteinden van de ach-
terbrug in de richting (b) te draaien en
dan het achterwiel naar voren te druk-
ken. LET OP: Een onjuiste ket-
tin gspannin g leid t tot over belastin g
van de motor en an dere essentiële
on der delen van d e machine en kan
resulteren in overslaan of breken
van de kettin g. Als de spannin g van
d e aan drijfkettin g meer d an 58.0
mm (2.28 in) bed raa gt, kan d e ket-
tin g het frame, d e achterbrug en an-
d ere delen beschad ig en. Hou d om d
it te voorkomen de kettin gspan-
ning binnen de gespecificeer de
waar den.
[DCA17791]
OPMERKINGGebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om er zeker van te zijn dat beide
stelplaten voor de spanning van de aan-
drijfketting dezelfde positie hebben.
3. Draai de wielasmoer vast en zet daar-
na de borgmoeren vast met de voor-
geschreven aanhaalmomenten.
4. Zorg ervoor dat de stelplaten van de aandrijfketting dezelfde positie heb-
ben, dat de spanning van de aandrijf-
ketting correct is en dat de
aandrijfketting soepel beweegt.
1. Wielasmoer
2. Borgmoer
2
1
1. Stelmoer spanning aandrijfketting
1
(a)(b)
1. Uitlijnmerktekens
2. Stelplaat spanning aandrijfkettingAanhaalmomenten:Wielasmoer:
105 Nm (10.5 m·kgf, 76 ft·lbf)
Borgmoer: 16 Nm (1.6 m·kgf, 12 ft·lbf)
2
1
U1WSD2D0.book Page 23 Friday, October 3, 2014 1:09 PM
Page 73 of 104

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAU23026
Aandrijfkettin g reini gen en sme-
renDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aan drijfkettin g moet wor den ge-
smeer d na dat de motorfiets is g ewassen
of ermee in d e regen of in vochtig e ge-
b ie den is gered en.1. Reinig de aandrijfketting met petrole-
um en een zacht borsteltje. LET OP:
Reini g d e aan drijfkettin g niet met
stoomreini gers, ho ged rukreini gers
of on geschikte oplosmi ddelen om
scha de aan de O-rin gen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met speciale smering voor o-ringkettin-
gen. LET OP: Breng g een motorolie
of an dere smeermi ddelen aan op de aan
drijfkettin g, deze kunnen stof-
fen bevatten die de O-rin gen kun-
nen beschad ig en.
[DCA11112] DAU23098
Ka
bels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan de buiten behuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b eschad igde
ka bels zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712]
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
U1WSD2D0.book Page 24 Friday, October 3, 2014 1:09 PM
Page 74 of 104

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
DAU23115
Controleren en smeren van gas-
g reep en gaskab elDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
DAU44275
Rem- en schakelped alen contro-
leren en smerenDe werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempe daal
Schakelpe daal
Aan bevolen smeermi ddel:
Lithiumvet
U1WSD2D0.book Page 25 Friday, October 3, 2014 1:09 PM
Page 75 of 104

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAU23144

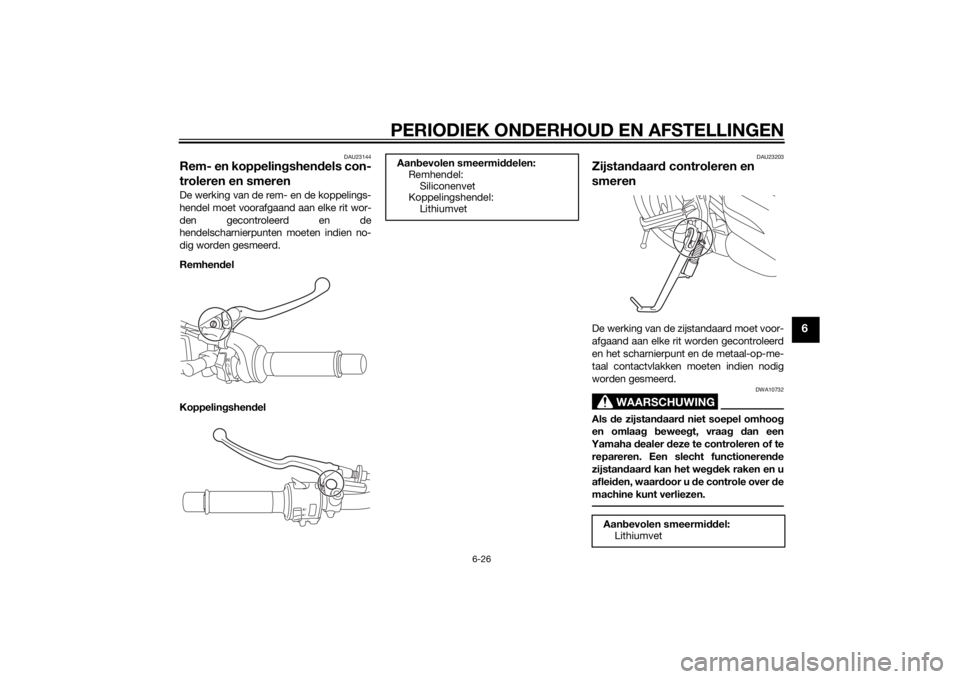

Rem- en koppelingshend els con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
DAU23203
Zijstan daar d controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstan daar d niet soepel omhoo g
en omlaa g beweeg t, vraa g dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functioneren de
zijstan daar d kan het we gdek raken en u
aflei den, waar door u d e controle over de
machine kunt verliezen.
Aan bevolen smeermi ddelen:
Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
U1WSD2D0.book Page 26 Friday, October 3, 2014 1:09 PM
Page 76 of 104

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
DAU23252
Smeren van de achterwielophan-
g in gDe scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd door een
Yamaha dealer volgens de intervalperioden voorgeschreven in het periodieke smeer-
en onderhoudsschema.
DAUM1653
Achter bru gscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aan
bevolen smeermi ddel:
Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
U1WSD2D0.book Page 27 Friday, October 3, 2014 1:09 PM
Page 77 of 104

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
LET OP
DCA10591
Als schade wor dt gevon den of d e voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU23284
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-36 voor meer informa-
tie.) WAARSCHUWING! On dersteun
d e machine zor gvul dig om omval-
len en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhouds schema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
U1WSD2D0.book Page 28 Friday, October 3, 2014 1:09 PM
Page 78 of 104

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
DAU50211
AccuDe accu bevindt zich onder het zadel. (Zie
pagina 3-18.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is g iftig en gevaarlijk om-
d at het zwavelzuur b evat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kle din g en b escherm uw o
gen altij d b ij werkzaamhe den na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink grote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel g ed urend e 15 mi-
nuten met water en roep direct
me dische hulp in.
Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buur
t van d e accu en zor g voor
vol doen de ventilatie bij accula den
in een af gesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Acid )-accu is een speci-
ale accula der (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu b eschadigd .Om de accu op te ber gen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voor dat u d e accu verwij-
d ert de sleutel naar “OFF” en haal
d an eerst de ne gatieve ka bel en
d aarna de positieve ka bel los.
[DCA16303]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Draai voor dat u
d e accu plaatst d e sleutel naar
“OFF” en sluit vervol gens eerst de
positieve ka bel en daarna de neg a-
tieve kab el aan.
[DCA16841]
1. Accu
2. Negatieve accukabel (zwart)
3. Positieve accukabel (rood)
2
3
1
U1WSD2D0.book Page 29 Friday, October 3, 2014 1:09 PM
Page 79 of 104

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
4. Controleer na installatie of de accuka-bels correct zijn aangesloten op de
accupolen.LET OP
DCA16531
Hou d d e accu steed s opgela den. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU59871
Zekerin gen vervan genDe hoofdzekering en de kastjes met zeke-
ringen voor afzonderlijke circuits bevinden
zich onder het bestuurderszadel. (Zie pagi-
na 3-18.)OPMERKINGOm toegang te krijgen tot de hoofdzekering
verwijdert u de kap van het startmotorrelais
zoals getoond.
MT07
1. Kap van startmotorrelais
2. Zekeringenkastje
3. Reservehoofdzekering
4. Hoofdzekering
2
3
4
1
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Koplampzekering
4. Zekering brandstofinjectiesysteem
5. Backup-zekering (voor klok en startblok-
keersysteem)
6. Zekering radiatorkoelvinmotor
7. Zekering parkeerlichten
8. Circuitzekering
9. Reservezekering
7
8
1
2
3
4
5
699
U1WSD2D0.book Page 30 Friday, October 3, 2014 1:09 PM
Page 80 of 104

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
MT07A
Vervang een zekering als volgt als deze is
doorgebrand.1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische
circuit uit. 2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Koplampzekering
4. Zekering brandstofinjectiesysteem
5. Backup-zekering (voor klok en startblok-keersysteem)
6. Zekering radiatorkoelvinmotor
7. Zekering van de ABS-solenoïdeklep
8. Zekering ABS-motor
9. Zekering parkeerlichten
10.Circuitzekering
11.Zekering ABS-regeleenheid
12.Reservezekering
7
8
9
10
11
1
2
3
4
5
61212
Voor geschreven zekerin gen:
Hoofdzekering:
30.0 A
Circuitzekering: 2.0 A
Koplampzekering: 15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem: 10.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering radiatorkoelvin:
10.0 A
Zekering ABS-motor: MT07A 30.0 A
Zekering van de ABS-solenoïde-
klep: MT07A 20.0 A
Zekering brandstofinjectiesysteem: 10.0 A
Zekering ABS-regeleenheid:
MT07A 7.5 A
Backup-zekering: 7.5 A
U1WSD2D0.book Page 31 Friday, October 3, 2014 1:09 PM
