YAMAHA MT-09 2015 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2015, Model line: MT-09, Model: YAMAHA MT-09 2015Pages: 108, PDF Dimensioni: 3.47 MB
Page 31 of 108
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU12944

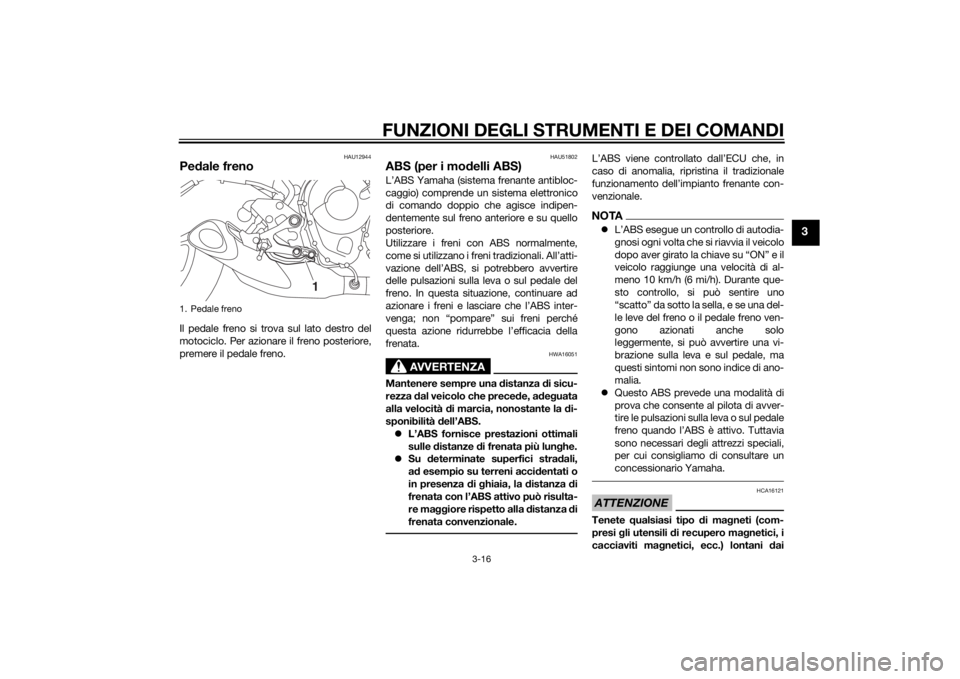

Pedale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU51802
ABS (per i mo delli ABS)L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità d i marcia, nonostante la di-
sponibilità dell’ABS.
L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la d istanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla d istanza di
frenata convenzionale.
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTA L’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” da sotto la sella, e se una del-
le leve del freno o il pedale freno ven-
gono azionati anche solo
leggermente, si può avvertire una vi-
brazione sulla leva e sul pedale, ma
questi sintomi non sono indice di ano-
malia.
Questo ABS prevede una modalità di
prova che consente al pilota di avver-
tire le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha.ATTENZIONE
HCA16121
Tenete qualsiasi tipo d i magneti (com-
presi gli utensili d i recupero ma gnetici, i
cacciaviti ma gnetici, ecc.) lontani dai
1. Pedale freno
1
U1RCH1H0.book Page 16 Wednesday, May 21, 2014 4:27 PM
Page 32 of 108
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
mozzi della ruota anteriore e posteriore,
altrimenti i rotori ma gnetici installati nei
mozzi ruote potrebbero danne ggiarsi,
provocan do il funzionamento improprio
d el sistema ABS.
HAU13075

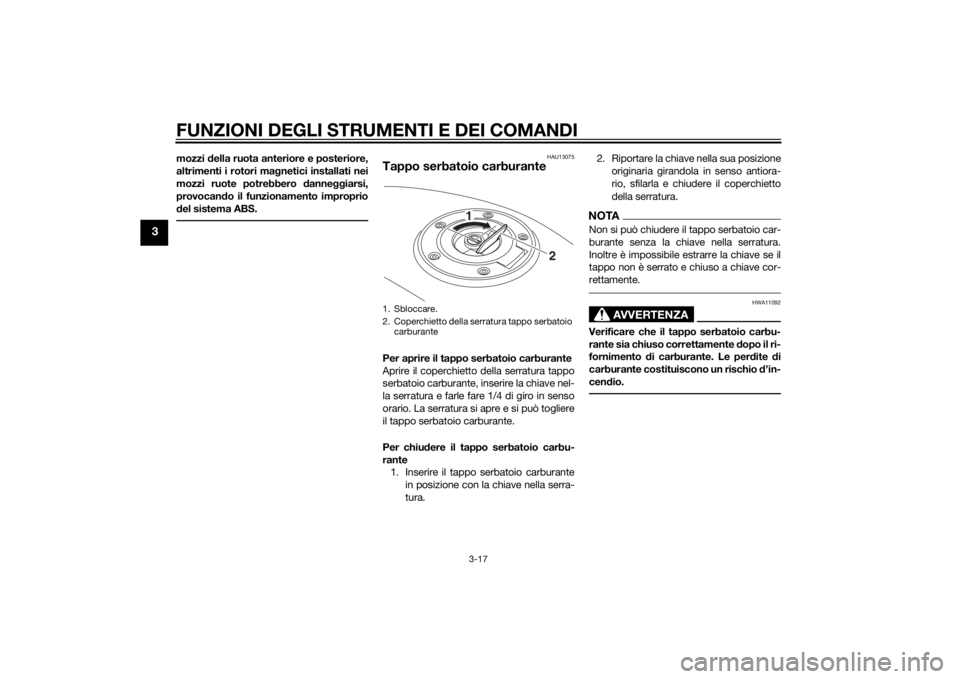

Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, in serire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiu dere il tappo serbatoio carbu-
rante 1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura. 2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le per dite di
carburante costituiscono un rischio d’in-
cen dio.
1. Sbloccare.
2. Coperchietto della serratura tappo serbatoio
carburante
2
1
U1RCH1H0.book Page 17 Wednesday, May 21, 2014 4:27 PM
Page 33 of 108
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni d urante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o di plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o d i inspirazione d i
g ran di q uantità di vapori d i benzina, o se
la benzina viene a contatto deg li occhi, contattare immed
iatamente un medico.
Se si versa benzina sulla pelle, lavare
con acq ua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU58110
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danne ggiamenti gravi sia alle
parti interne del motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzare
benzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata del-
le candele e riduce i costi di manutenzione.
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
1
2
Carburante consi gliato:
Benzina super senza piombo (ga-
sohol (E10) accettabile)
Capacità serbatoio carburante: 14.0 L (3.70 US gal, 3.08 Imp.gal)
Quantità di carburante d i riserva:
2.8 L (0.74 US gal, 0.62 Imp.gal)
U1RCH1H0.book Page 18 Wednesday, May 21, 2014 4:27 PM
Page 34 of 108
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
Gasohol
Ci sono due tipi di gasohol: il gasohol con-
tenente etanolo e quello contenente meta-
nolo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non su-
pera il 10% (E10). La Yamaha sconsiglia il
gasohol contenente metanolo in quanto
può provocare danneggiamenti all’impian-
to di alimentazione, oppure problemi alle
prestazioni del veicolo.
HAU51193

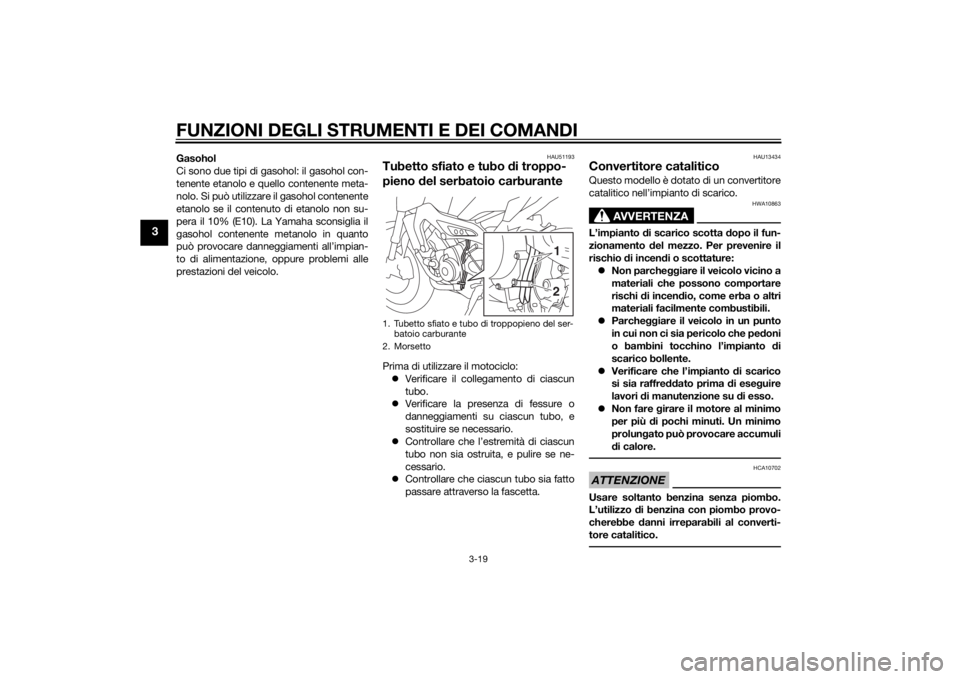

Tubetto sfiato e tubo di troppo-
pieno del serbatoio carburantePrima di utilizzare il motociclo:
Verificare il collegamento di ciascun
tubo.
Verificare la presenza di fessure o
danneggiamenti su ciascun tubo, e
sostituire se necessario.
Controllare che l’estremità di ciascun
tubo non sia ostruita, e pulire se ne-
cessario.
Controllare che ciascun tubo sia fatto
passare attraverso la fascetta.
HAU13434
Convertitore cataliticoQuesto modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incen di o scottature:
Non parche ggiare il veicolo vicino a
materiali che possono comportare
rischi di incen dio, come erba o altri
materiali facilmente combustibili.
Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che ped oni
o bambini tocchino l’impianto di
scarico bollente.
Verificare che l’impianto d i scarico
si sia raffre ddato prima d i eseguire
lavori di manutenzione su d i esso.
Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolun gato può provocare accumuli
d i calore.ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
1. Tubetto sfiato e tubo di troppopieno del ser- batoio carburante
2. Morsetto
21
U1RCH1H0.book Page 19 Wednesday, May 21, 2014 4:27 PM
Page 35 of 108
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
HAU57991

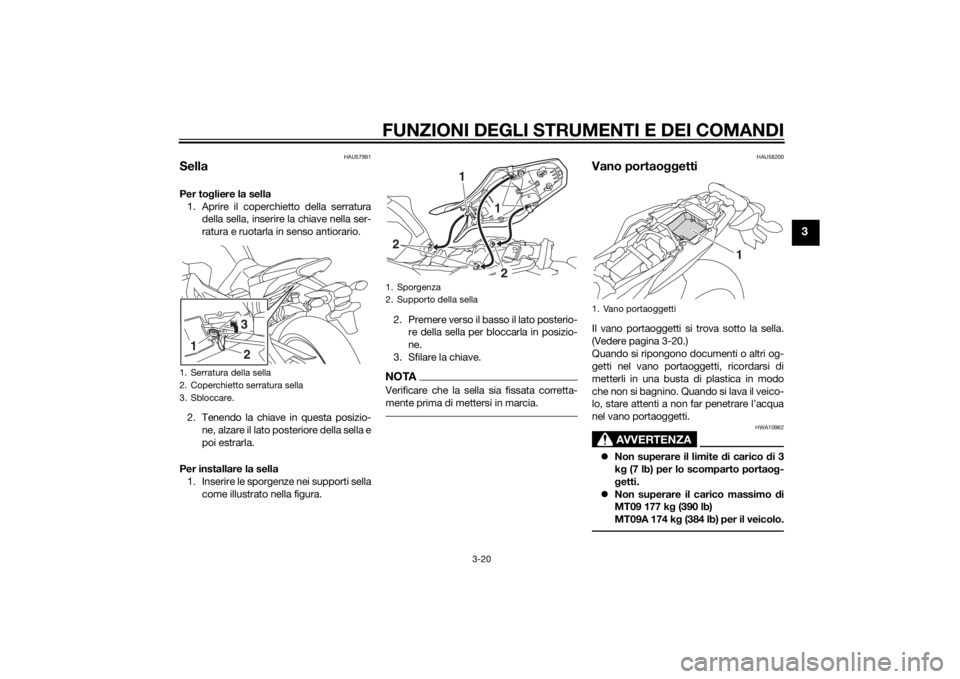

SellaPer togliere la sella
1. Aprire il coperchietto della serratura della sella, inserire la chiave nella ser-
ratura e ruotarla in senso antiorario.
2. Tenendo la chiave in questa posizio- ne, alzare il lato posteriore della sella e
poi estrarla.
Per installare la sella 1. Inserire le sporgenze nei supporti sella come illustrato nella figura. 2. Premere verso il basso il lato posterio-
re della sella per bloccarla in posizio-
ne.
3. Sfilare la chiave.
NOTAVerificare che la sella sia fissata corretta-
mente prima di mettersi in marcia.
HAU58200
Vano portao ggettiIl vano portaoggetti si trova sotto la sella.
(Vedere pagina 3-20.)
Quando si ripongono documenti o altri og-
getti nel vano portaoggetti, ricordarsi di
metterli in una busta di plastica in modo
che non si bagnino. Quando si lava il veico-
lo, stare attenti a non far penetrare l’acqua
nel vano portaoggetti.
AVVERTENZA
HWA10962
Non superare il limite di carico di 3
k g (7 lb) per lo scomparto portao g-
g etti.
Non superare il carico massimo di
MT09 177 k g (390 lb)
MT09A 174 k g (384 lb) per il veicolo.
1. Serratura della sella
2. Coperchietto serratura sella
3. Sbloccare.1
32
1. Sporgenza
2. Supporto della sella
1
2
21
1. Vano portaoggetti
1
U1RCH1H0.book Page 20 Wednesday, May 21, 2014 4:27 PM
Page 36 of 108
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
HAU62450

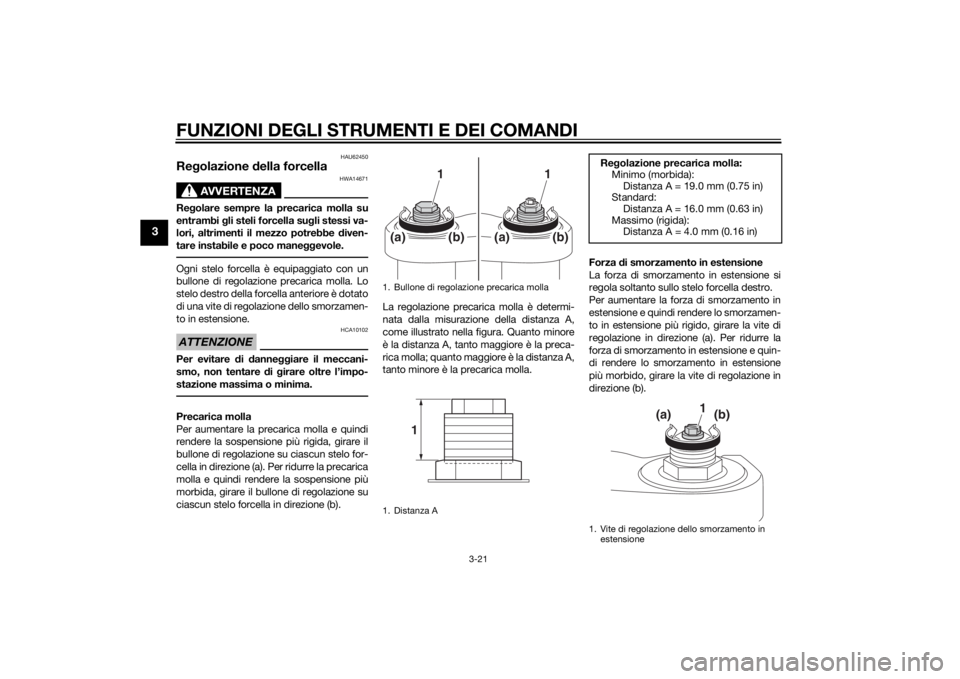

Regolazione della forcella
AVVERTENZA
HWA14671
Re golare sempre la precarica molla su
entrambi gli steli forcella su gli stessi va-
lori, altrimenti il mezzo potrebbe diven-
tare instabile e poco mane ggevole.Ogni stelo forcella è equipaggiato con un
bullone di regolazione precarica molla. Lo
stelo destro della forcella anteriore è dotato
di una vite di regolazione dello smorzamen-
to in estensione.ATTENZIONE
HCA10102
Per evitare di danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Precarica molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare il
bullone di regolazione su ciascun stelo for-
cella in direzione (a). Per ridurre la precarica
molla e quindi rendere la sospensione più
morbida, girare il bullone di regolazione su
ciascun stelo forcella in direzione (b). La regolazione precarica molla è determi-
nata dalla misurazione della distanza A,
come illustrato nella figura. Quanto minore
è la distanza A, tanto maggiore è la preca-
rica molla; quanto maggiore è la distanza A,
tanto minore è la precarica molla.
Forza
di smorzamento in estensione
La forza di smorzamento in estensione si
regola soltanto sullo stelo forcella destro.
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione in direzione (a). Per ridurre la
forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare la vite di regolazione in
direzione (b).
1. Bullone di regolazione precarica molla
1. Distanza A
1
1
(a)
(b)
(a)
(b)
1
Re golazione precarica molla:
Minimo (morbida):
Distanza A = 19.0 mm (0.75 in)
Standard: Distanza A = 16.0 mm (0.63 in)
Massimo (rigida): Distanza A = 4.0 mm (0.16 in)1. Vite di regolazione dello smorzamento in
estensione
1
(a)
(b)
U1RCH1H0.book Page 21 Wednesday, May 21, 2014 4:27 PM
Page 37 of 108
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3
NOTAMalgrado che il numero totale di scatti di un
meccanismo per la regolazione dello smor-
zamento possa eventualmente non corri-
spondere alle specifiche di cui sopra a
causa di lievi differenze nella produzione, il
numero effettivo di scatti rappresenta sem-
pre l’intera gamma di regolazione. Per otte-
nere una regolazione precisa, consigliamo
di controllare il numero di scatti di ciascun
meccanismo di regolazione dello smorza-
mento e di modificare le specifiche nella
misura del necessario.
HAU57940
Re golazione dell’assieme am-
mortizzatoreQuesto assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla ed una vite di regolazione dello
smorzamento in estensione.ATTENZIONE
HCA10102
Per evitare d i danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Precarica molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione in direzione (a). Per ri-
durre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione in direzione (b).
Allineare la regolazione corretta sulla
ghiera di regolazione con l’indicatore
di posizione sull’ammortizzatore.
Per eseguire questa regolazione, usa-
re la chiave speciale e la barra di pro-
lunga contenute nel kit attrezzi.
Re
golazione d ello smorzamento in
estensione:
Minimo (morbida):11 scatto(i) in direzione (b)*
Standard:
8 scatto(i) in direzione (b)*
Massimo (rigida): 1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata completamente in direzione (a)

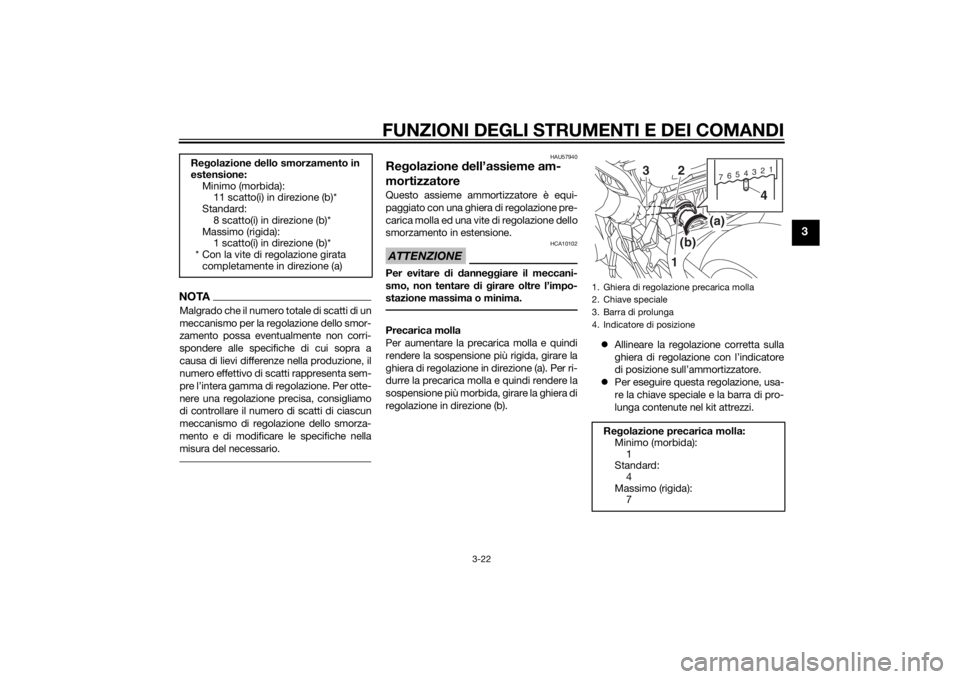

1. Ghiera di regolazione precarica molla
2. Chiave speciale
3. Barra di prolunga
4. Indicatore di posizione
Re golazione precarica molla:
Minimo (morbida): 1
Standard:
4
Massimo (rigida): 7
7654321
1(b) (a)
4
2
3
U1RCH1H0.book Page 22 Wednesday, May 21, 2014 4:27 PM
Page 38 of 108
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-23
3
Forza di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione in direzione (a). Per ridurre la
forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare la vite di regolazione in
direzione (b).
NOTAPer ottenere una regolazione esatta, si con-
siglia di controllare il numero attuale totale
di giri del meccanismo di regolazione dello
smorzamento. È possibile che questa gam-
ma di regolazione non coincida esattamen-
te con le specifiche elencate a seguito di
piccole differenze nella produzione.
AVVERTENZA
HWA10222
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Le ggere e compren dere le
informazioni che se guono prima d i ma-
ne ggiare l’assieme ammortizzatore.
Non manomettere o tentare di apri-
re l’assieme cilin dro.
Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o a d altre
fonti di calore elevato. Ciò potrebbe
fare esplo dere il g ruppo a se guito
d ell’eccessiva pressione del gas.
Non deformare o danne ggiare in
nessun mo do il cilin dro. Il danne g-
g iamento del cilin dro ri durrebbe le
prestazioni d i smorzamento.
Non smaltire autonomamente un
assieme ammortizzatore danne g-
g iato o usurato. Portare l’assieme
ammortizzatore a d un concessio-
nario Yamaha per qualsiasi assi-
stenza.

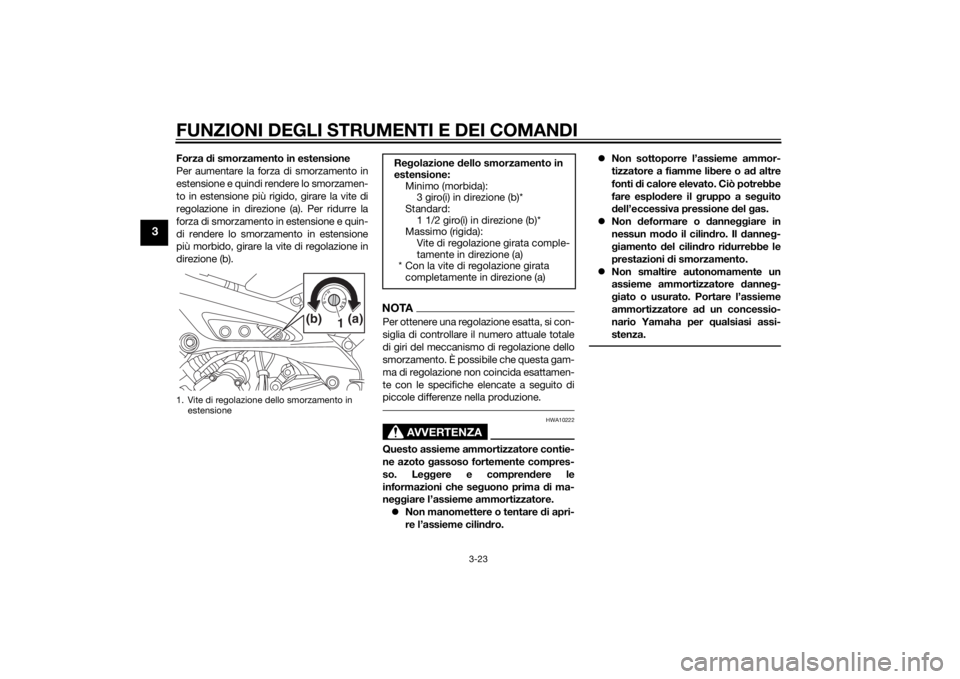

1. Vite di regolazione dello smorzamento in estensione
1(a)(b)
Re
golazione d ello smorzamento in
estensione:
Minimo (morbida):3 giro(i) in direzione (b)*
Standard:
1 1/2 giro(i) in direzione (b)*
Massimo (rigida): Vite di regolazione girata comple-
tamente in direzione (a)
* Con la vite di regolazione girata completamente in direzione (a)
U1RCH1H0.book Page 23 Wednesday, May 21, 2014 4:27 PM
Page 39 of 108
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-24
3
HAU15152
Attacchi cinghie portaba gag liSu ciascun poggiapiedi passeggero c’è un
attacco cinghia portabagagli.
HAU15306
Cavalletto lateraleIl cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto la-
terale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-
zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e d istrarre il
pilota, con conse guente possibilità di
per dere il controllo del mezzo. Il sistema
d ’interruzione circuito accensione
Yamaha è stato pro gettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si pre ga di controllare questo sistema re
golarmente e d i farlo riparare d a un
concessionario Yamaha se non funziona
correttamente.

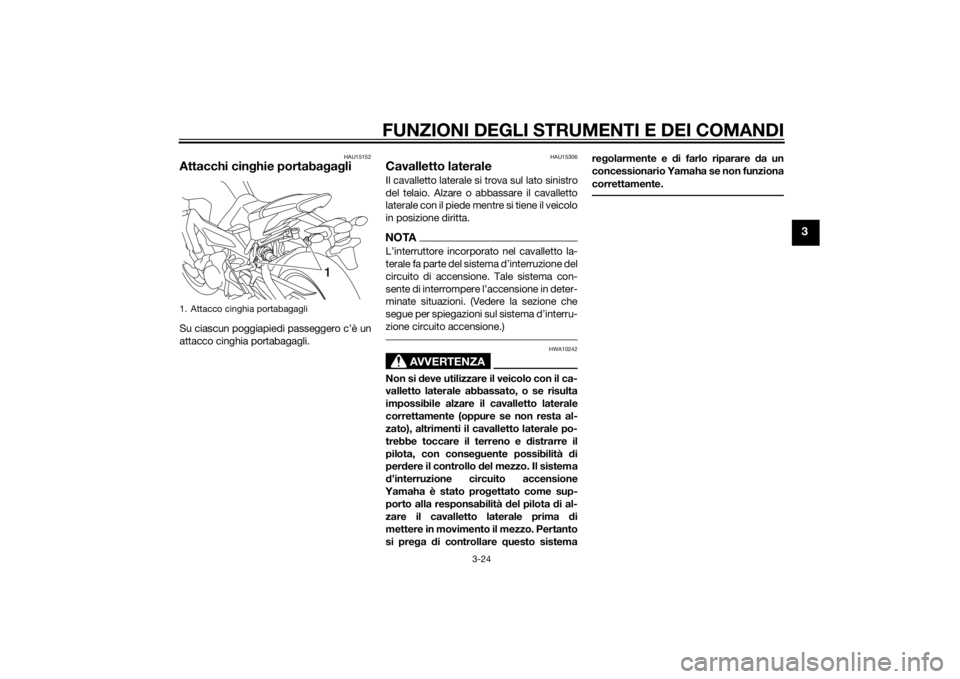

1. Attacco cinghia portabagagli
1
U1RCH1H0.book Page 24 Wednesday, May 21, 2014 4:27 PM
Page 40 of 108
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-25
3
HAU57950
Sistema d’interruzione circuito
accensioneIl sistema d’interruzione circuito accensio-
ne (comprendente l’interruttore cavalletto
laterale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora ab-
bassato.
Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito ac-
censione in conformità alla seguente
procedura:U1RCH1H0.book Page 25 Wednesday, May 21, 2014 4:27 PM
