Per la vostra sicurezza – controlli prima dell’utilizzo
5-2
5
Freno anteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 7-27, 7-28
Freno posteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 7-27, 7-28
Frizione • Controllare il funzionamento.
• Lubrificare il cavo se necessario.
• Controllare il gioco della leva.
• Regolare se necessario. 7-26
Manopola acceleratore • Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha. 7-22, 7-32
Cavi di coman do • Accertarsi che il movimento sia agevole.
• Lubrificare se necessario.
7-32
Catena di trasmissione • Controllare la tensione della catena.
• Regolare se necessario.
• Controllare lo stato della catena.
• Lubrificare se necessario.
7-30, 7-31
POSIZIONE CONTROLLI PAGINA
UBN6HBH0.book Page 2 Monday, October 11, 2021 11:09 AM

Per la vostra sicurezza – controlli prima dell’utilizzo
5-3
5
Ruote e pneumatici • Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario. 7-23, 7-25
Pe dali freno e cambio • Accertarsi che il movimento sia agevole.
• Lubrificare i perni di guida dei pedali se necessario.
7-33
Leve del freno e della frizione • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario. 7-33
Cavalletto laterale • Accertarsi che il movimento sia agevole.
• Lubrificare il punto di rotazione se necessario. 7-34
Fissa ggi d ella parte ciclistica • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario.
—
Strumenti, luci, se gnali e in-
terruttori • Controllare il funzionamento.
• Correggere se necessario.
—
Interruttore cavalletto latera-
le • Controllare il funzionamento del sistema d’interruzione circuito accensione.
• Se il sistema non funziona correttamente, fare controllare il veicolo da un con-
cessionario Yamaha. 4-29
POSIZIONE
CONTROLLI PAGINA
UBN6HBH0.book Page 3 Monday, October 11, 2021 11:09 AM

Utilizzo e punti importanti relativi alla gui da
6-1
6
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza d i pratica con i coman di
può comportare la per dita del controllo,
con possibilità di inci denti o infortuni.
HAU73452
NOTAQuesto modello è equipaggiato con:
 un sensore dell’angolo di inclinazione.
Questo sensore arresta il motore in
caso di ribaltamento. In questo caso,
spegnere e riaccendere il blocchetto
accensione. Se non lo si fa, si impedi-
sce al motore di avviarsi nonostante il
motore inizi a girare quando si preme
l’interruttore avviamento.
 un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. Se il motore si spegne,
premere semplicemente l’interruttore
avviamento per riavviare il motore.
HAU79944
Avviare il motoreIl sistema d’interruzione circuito accensio-
ne consente l’avviamento quando:
 la trasmissione è in posizione di folle
oppure
 la marcia è innestata, il cavalletto late-
rale è alzato e la leva frizione è tirata.
Per avviare il motore1. Accendere il blocchetto accensione e posizionare l’interruttore arresto mo-
tore nella posizione di funzionamento.
2. Verificare che le spie di segnalazione e
di avviso si accendano per qualche
secondo e poi si spengano. (Vedere
pagina 4-5.)NOTANon avviare il motore se la spia guasto
motore o la spia livello olio resta acce-
sa.
 La spia ABS deve accendersi e rima-
nere accesa finché il veicolo non rag-
giunge una velocità di marcia di 10
km/h (6 mi/h).
UBN6HBH0.book Page 1 Monday, October 11, 2021 11:09 AM

Utilizzo e punti importanti relativi alla gui da
6-2
6
ATTENZIONE
HCA24110
Se una spia d’avvertimento o di se gnala-
zione non funziona come prece dente-
mente descritto, fare controllare il
veicolo da un concessionario Yamaha.3. Innestare la folle.
4. Premere l’interruttore
avviamento “ ” per accendere il mo-
tore con il dispositivo d’avviamento.
Rilasciare l’interruttore di avviamento
all’avvio del motore o dopo 5 secondi.
Attendere 10 secondi prima di preme-
re di nuovo l’interruttore per consenti-
re il ripristino della tensione della
batteria.ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
HAU77401
Cambio della marciaCambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite, ecc. Le posizioni del cambio sono in-
dicate nella figura.NOTA Per mettere la trasmissione in posizio-
ne di folle ( ), premere diverse volte
il pedale cambio fino alla fine della sua
corsa, e poi alzarlo leggermente.
 Questo modello è equipaggiato con
un sistema Quick Shift System. (Vede-
re pagina 3-4.)
ATTENZIONE
HCA23990
Anche con la trasmissione in posi-
zione di folle, non prose guire la
marcia per inerzia a motore spento
per lun ghi perio di di tempo, e non
trainare il motociclo su distanze
lun ghe. La trasmissione viene lubri-
ficata correttamente solo quan do il
motore è in funzione. Una lubrifica-
zione insufficiente può danne ggiare
la trasmissione.
 Eccetto quan do si innesta una mar-
cia superiore con il Quick Shift Sy-
stem, usare sempre la frizione per
cambiare le marce, per evitare di
d anne ggiare il motore, la trasmis-
sione e d il gruppo trasmissione,
che non sono pro gettati per resiste-
re allo shock provocato dall’innesto
forzato di una marcia.
HAU85370
Per mettersi in marcia e accelerare
1. Tirare la leva frizione per disinnestare la frizione.
2. Ingranare la prima marcia con la tra- smissione. La spia marcia in folle do-
vrebbe spegnersi.
1. Posizioni del cambio
2. Pedale cambio
2
1
1
N 2 3
4
5
6
UBN6HBH0.book Page 2 Monday, October 11, 2021 11:09 AM

Utilizzo e punti importanti relativi alla gui da
6-3
6
3. Aprire gradualmente l’acceleratore e
contemporaneamente rilasciare lenta-
mente la leva frizione.
4. Dopo essersi messi in marcia, chiude- re l’acceleratore e contemporanea-
mente premere rapidamente la leva
frizione.
5. Ingranare la seconda marcia con la
trasmissione. (Ricordarsi di non met-
tere la trasmissione in posizione di fol-
le.)
6. Aprire parzialmente l’acceleratore e ri- lasciare gradualmente la leva frizione.
7. Seguire la stessa procedura quando si
cambia alla marcia superiore succes-
siva.
HAU85380
Per decelerare
1. Rilasciare l’acceleratore e azionare in modo uniforme entrambi i freni ante-
riore e posteriore per rallentare il mo-
tociclo.
2. Mentre il veicolo decelera, scalare a una marcia inferiore.
3. Quando il motore sta per fermarsi o gira in modo irregolare, premere la
leva frizione, utilizzare i freni per rallen-
tare il motociclo e continuare a scalare
le marce secondo necessità. 4. Una volta che il motociclo si è fermato,
la trasmissione può essere messa in
posizione di folle. La spia marcia in fol-
le dovrebbe accendersi, dopo di che
la leva frizione può essere rilasciata.
AVVERTENZA
HWA17380
Se si frena in mo do scorretto si ri-
schiano la per dita di controllo o di
trazione. Utilizzare sempre entram-
bi i freni, azionan doli in mo do uni-
forme.
 Verificare che il motociclo e il moto-
re abbiano rallentato a sufficienza
prima di scalare a una marcia infe-
riore. L’inserimento di una marcia
inferiore quand o la velocità del vei-
colo o il re gime di rotazione d el mo-
tore è troppo elevata può causare la
per dita di trazione d ella ruota po-
steriore o man dare fuori giri il moto-
re, con il rischio di per dita di
controllo, inci denti e lesioni. Si ri-
schia anche d i d anne ggiare il moto-
re o il gruppo trasmissione.
HAU16842
Ro daggioNon c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi
di funzionamento corretti. Durante questo
periodo si deve evitare di guidare a lungo a
tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17085
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato supe-
riore a 8300 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
d eve cambiare l’olio motore e sostituire
la cartuccia o l’elemento filtro olio.[HCA10303]1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato supe-
riore a 9900 giri/min.
UBN6HBH0.book Page 3 Monday, October 11, 2021 11:09 AM

Utilizzo e punti importanti relativi alla gui da
6-4
6
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.ATTENZIONE
HCA10311
 Mantenere il reg ime di rotazione d el
motore al di fuori d ella zona rossa
d el conta giri.
 In caso di disfunzioni del motore
d urante il perio do di ro daggio, fare
controllare imme diatamente il mez-
zo d a un concessionario Yamaha.NOTADurante e dopo il periodo di rodaggio mo-
tore, il calore dello scarico può far scolorire
il tubo di scarico, ma questo è normale.
HAU17214
Parche ggioQuando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto accen-
sione.
AVVERTENZA
HWA10312
Poiché il motore e l’impianto d i sca-
rico possono divenire molto cal di,
parche ggiare in luo ghi dove i pe do-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
 Non parche ggiare su pen denze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
d o il rischio d i perdite di carburante
e incen di.
 Non parche ggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero pren dere fuoco.
UBN6HBH0.book Page 4 Monday, October 11, 2021 11:09 AM

Manutenzione e regolazione periodiche
7-1
7
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavi a, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza d i una manutenzione cor-
retta del veicolo o l’esecuzione errata di
proce dure di manutenzione può aumen-
tare il rischio d i infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confid enza con la manutenzio-
ne del veicolo, farla ese guire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spe gnere il motore quand o si ese gue la
manutenzione, a meno che non sia spe-
cificato diversamente.
 Il motore in funzione ha parti in mo-
vimento in cui si possono impi gliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incen di.
 Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni a gli occhi,
scottature, incen di, o avvelenamen-
ti da monossi do di carbonio – con
possibilità di d ecesso. Ve dere pa gi-
na 1-2 per ma ggiori informazioni sul
monossi do d i carbonio.
AVVERTENZA
HWA15461
I d ischi, le pinze, i tamburi e i rivestimenti
d elle pastig lie dei freni ra ggiungono
temperature molto elevate durante
l’uso. Lasciare raffre ddare i componenti
d ei freni prima di toccarli per evitare
possibili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
UBN6HBH0.book Page 1 Monday, October 11, 2021 11:09 AM

Manutenzione e regolazione perio diche
7-2
7
HAU67092

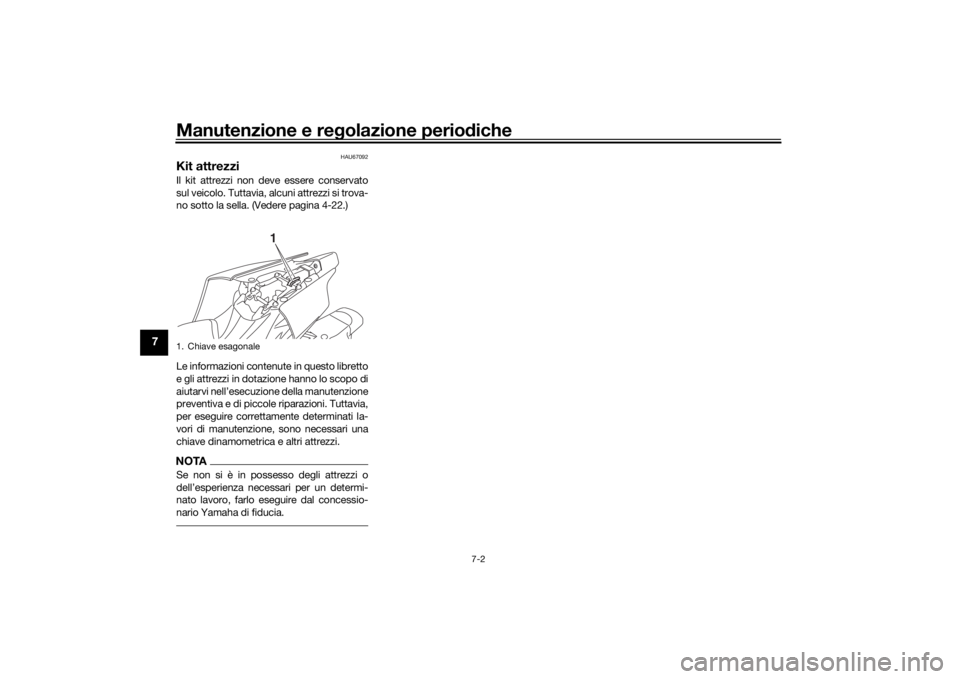

Kit attrezziIl kit attrezzi non deve essere conservato
sul veicolo. Tuttavia, alcuni attrezzi si trova-
no sotto la sella. (Vedere pagina 4-22.)
Le informazioni contenute in questo libretto
e gli attrezzi in dotazione hanno lo scopo di
aiutarvi nell’esecuzione della manutenzione
preventiva e di piccole riparazioni. Tuttavia,
per eseguire correttamente determinati la-
vori di manutenzione, sono necessari una
chiave dinamometrica e altri attrezzi.NOTASe non si è in possesso degli attrezzi o

nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.1. Chiave esagonale
1
UBN6HBH0.book Page 2 Monday, October 11, 2021 11:09 AM

Manutenzione e regolazione periodiche
7-3
7
HAU71033
Tabelle di manutenzione perio dicaNOTA Affidare gli interventi di manutenzione degli elementi contrasse gnati da un asterisco al proprio concessionario Yamaha, in quan to
richiedono attrezzi, dati e competenze tecniche speciali.
 Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
 I controlli annuali vanno ese guiti o gni anno, a meno che, in loro vece, non si ese gua una manutenzione basata sulle distan-
ze.
HAU71051
Tabella di manutenzione perio dica per il sistema d i controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito
del carbu-
rante • Verificare che i tubi benzina non
siano fessurati o danneggiati.
• Sostituire se necessario. √√√√√
2 *Can dele • Controllare lo stato.
• Regolare la distanza e pulire.
√√
• Sostituire. √√
3 *Gioco valvole • Controllare e regolare. Ogni 40000 km (24000 mi)
4 *Iniezione carburan-
te • Controllare il regime del minimo.
√√√√√√
• Controllare e regolare la sincro- nizzazione. √√√√√
5 *Impianto di scarico • Verificare l’assenza di perdite.
• Serrare se necessario.
• Sostituire le guarnizioni se neces-
sario. √√√√√
UBN6HBH0.book Page 3 Monday, October 11, 2021 11:09 AM

Manutenzione e regolazione perio diche
7-4
7
6 *Sistema
di control-
lo emissioni evapo-
rative • Controllare che non vi siano danni
al sistema.
• Sostituire se necessario. √√
7 *Sistema
d’in duzione
aria • Controllare che la valvola interdi-
zione aria, la valvola a lamelle ed
il tubo non siano danneggiati.
• Sostituire le parti danneggiate, se necessario. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBN6HBH0.book Page 4 Monday, October 11, 2021 11:09 AM
