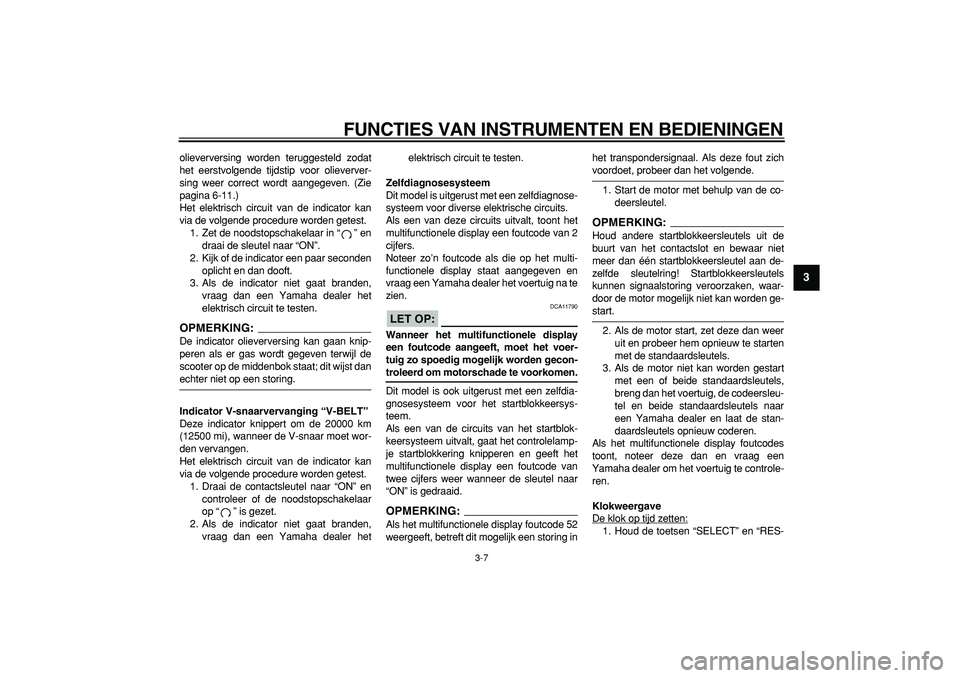

YAMAHA TMAX 2007 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
2
34
5
6
7
8
9

olieverversing worden teruggesteld zodat
het eerstvolgende tijdstip voor olieverver-
sing weer correct wordt aangegeven. (Zie
pagina 6-11.)
Het elektrisch circuit van de indicator kan
via de volgende procedure worden getest.
1. Zet de noodstopschakelaar in “” en
draai de sleutel naar “ON”.
2. Kijk of de indicator een paar seconden
oplicht en dan dooft.
3. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
OPMERKING:

De indicator olieverversing kan gaan knip-
peren als er gas wordt gegeven terwijl de
scooter op de middenbok staat; dit wijst dan
echter niet op een storing.
Indicator V-snaarvervanging “V-BELT”
Deze indicator knippert om de 20000 km
(12500 mi), wanneer de V-snaar moet wor-
den vervangen.
Het elektrisch circuit van de indicator kan
via de volgende procedure worden getest.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “” is gezet.
2. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer hetelektrisch circuit te testen.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, toont het
multifunctionele display een foutcode van 2
cijfers.
Noteer zo’n foutcode als die op het multi-
functionele display staat aangegeven en
vraag een Yamaha dealer het voertuig na te
zien.
LET OP:

DCA11790
Wanneer het multifunctionele display
een foutcode aangeeft, moet het voer-
tuig zo spoedig mogelijk worden gecon-
troleerd om motorschade te voorkomen.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem.
Als een van de circuits van het startblok-
keersysteem uitvalt, gaat het controlelamp-
je startblokkering knipperen en geeft het
multifunctionele display een foutcode van
twee cijfers weer wanneer de sleutel naar
“ON” is gedraaid.
OPMERKING:

Als het multifunctionele display foutcode 52
weergeeft, betreft dit mogelijk een storing inhet transpondersignaal. Als deze fout zich
voordoet, probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.
OPMERKING:

Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Als het multifunctionele display foutcodes
toont, noteer deze dan en vraag een
Yamaha dealer om het voertuig te controle-
ren.
Klokweergave
De klok op tijd zetten:
1. Houd de toetsen “SELECT” en “RES-

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
1
2
3
4
5
6
7
8
9

ET” tegelijkertijd minstens twee secon-
den lang ingedrukt.
2. Als de uuraanduiding begint te knippe-
ren, drukt u op de toets “RESET” om
de uren in te stellen.
3. Druk op de toets “SELECT” en de mi-
nutenaanduiding zal gaan knipperen.
4. Druk op de toets “RESET” om de mi-
nuten in te stellen.
5. Druk op de toets “SELECT” en laat
deze dan los om de klok te starten.

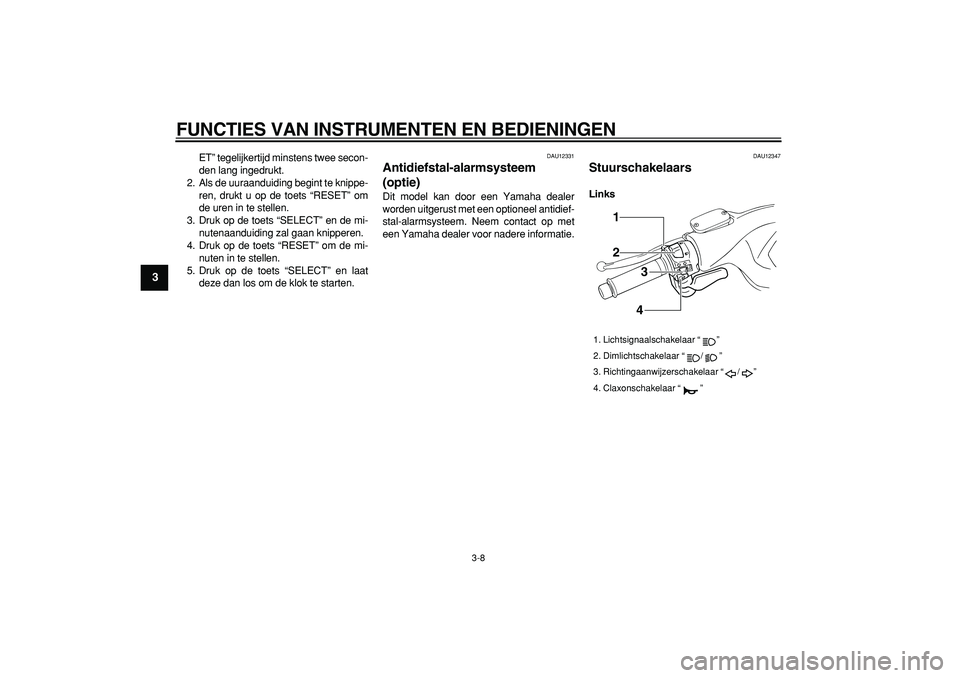

DAU12331
Antidiefstal-alarmsysteem
(optie)
Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12347
Stuurschakelaars
Links
1. Lichtsignaalschakelaar “”
2. Dimlichtschakelaar “/”
3. Richtingaanwijzerschakelaar “/”
4. Claxonschakelaar “”
12
3
4

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
2
34
5
6
7
8
9

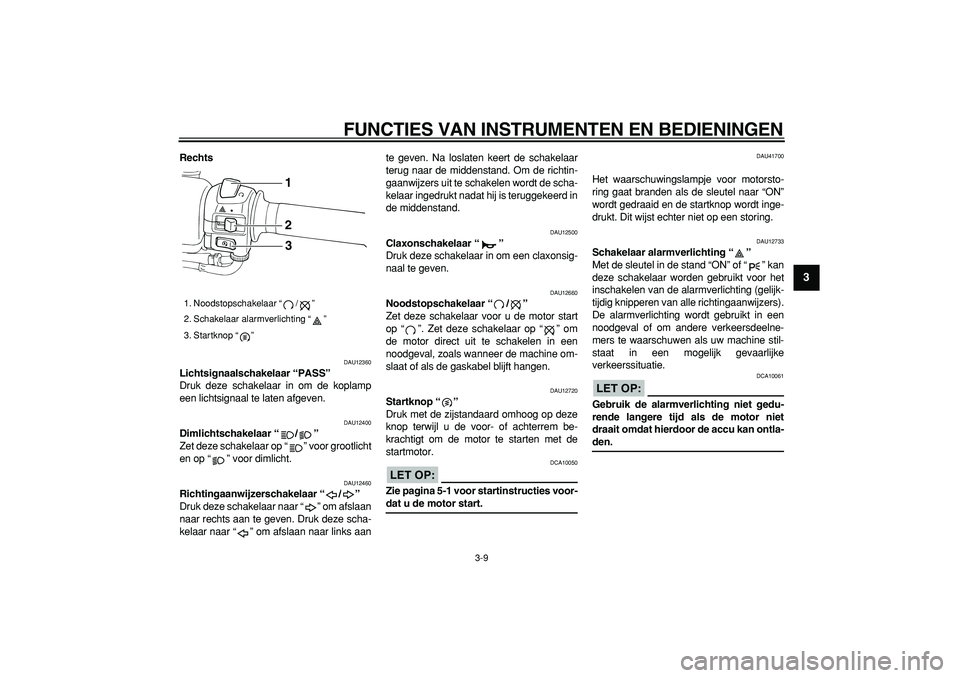

Rechts
DAU12360
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aante geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12720
Startknop “”
Druk met de zijstandaard omhoog op deze
knop terwijl u de voor- of achterrem be-
krachtigt om de motor te starten met de
startmotor.
LET OP:

DCA10050
Zie pagina 5-1 voor startinstructies voor-
dat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP:

DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
1. Noodstopschakelaar “/”
2. Schakelaar alarmverlichting “”
3. Startknop “”
123

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
1
2
3
4
5
6
7
8
9

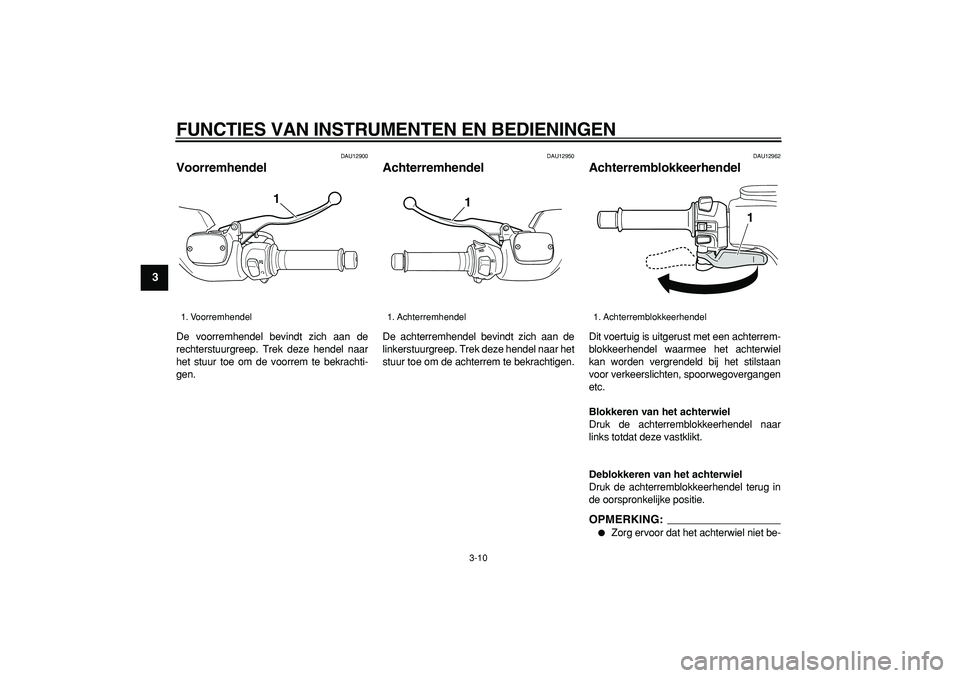

DAU12900
Voorremhendel
De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.
DAU12950
Achterremhendel
De achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar het
stuur toe om de achterrem te bekrachtigen.
DAU12962
Achterremblokkeerhendel
Dit voertuig is uitgerust met een achterrem-
blokkeerhendel waarmee het achterwiel
kan worden vergrendeld bij het stilstaan
voor verkeerslichten, spoorwegovergangen
etc.
Blokkeren van het achterwiel
Druk de achterremblokkeerhendel naar
links totdat deze vastklikt.
Deblokkeren van het achterwiel
Druk de achterremblokkeerhendel terug in
de oorspronkelijke positie.
OPMERKING:


Zorg ervoor dat het achterwiel niet be-
1. Voorremhendel
1

1. Achterremhendel
1

1. Achterremblokkeerhendel
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
2
34
5
6
7
8
9

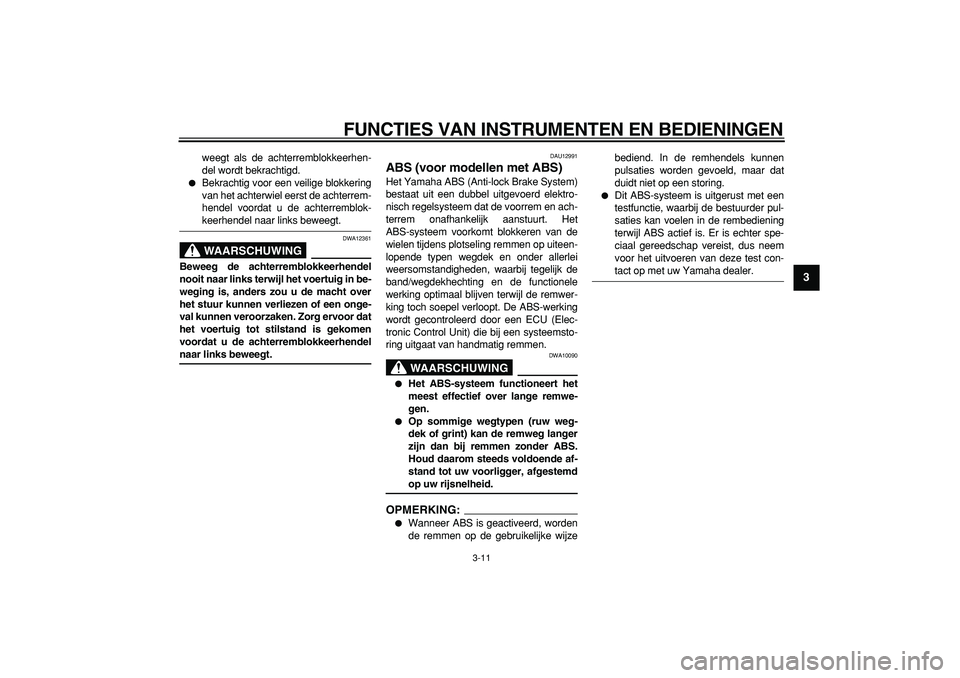

weegt als de achterremblokkeerhen-
del wordt bekrachtigd.

Bekrachtig voor een veilige blokkering
van het achterwiel eerst de achterrem-
hendel voordat u de achterremblok-
keerhendel naar links beweegt.
WAARSCHUWING

DWA12361
Beweeg de achterremblokkeerhendel
nooit naar links terwijl het voertuig in be-
weging is, anders zou u de macht over
het stuur kunnen verliezen of een onge-
val kunnen veroorzaken. Zorg ervoor dat
het voertuig tot stilstand is gekomen
voordat u de achterremblokkeerhendel
naar links beweegt.
DAU12991
ABS (voor modellen met ABS)
Het Yamaha ABS (Anti-lock Brake System)
bestaat uit een dubbel uitgevoerd elektro-
nisch regelsysteem dat de voorrem en ach-
terrem onafhankelijk aanstuurt. Het
ABS-systeem voorkomt blokkeren van de
wielen tijdens plotseling remmen op uiteen-
lopende typen wegdek en onder allerlei
weersomstandigheden, waarbij tegelijk de
band/wegdekhechting en de functionele
werking optimaal blijven terwijl de remwer-
king toch soepel verloopt. De ABS-werking
wordt gecontroleerd door een ECU (Elec-
tronic Control Unit) die bij een systeemsto-
ring uitgaat van handmatig remmen.
WAARSCHUWING

DWA10090

Het ABS-systeem functioneert het
meest effectief over lange remwe-
gen.

Op sommige wegtypen (ruw weg-
dek of grint) kan de remweg langer
zijn dan bij remmen zonder ABS.
Houd daarom steeds voldoende af-
stand tot uw voorligger, afgestemd
op uw rijsnelheid.
OPMERKING:


Wanneer ABS is geactiveerd, worden
de remmen op de gebruikelijke wijzebediend. In de remhendels kunnen
pulsaties worden gevoeld, maar dat
duidt niet op een storing.

Dit ABS-systeem is uitgerust met een
testfunctie, waarbij de bestuurder pul-
saties kan voelen in de rembediening
terwijl ABS actief is. Er is echter spe-
ciaal gereedschap vereist, dus neem
voor het uitvoeren van deze test con-
tact op met uw Yamaha dealer.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
1
2
3
4
5
6
7
8
9

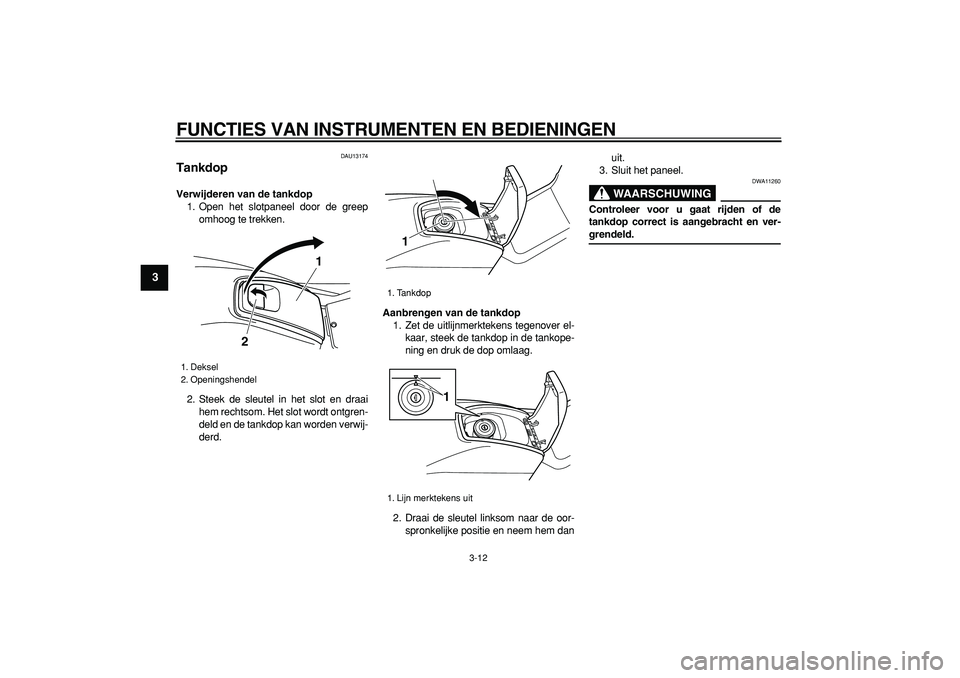

DAU13174
Tankdop
Verwijderen van de tankdop
1. Open het slotpaneel door de greep
omhoog te trekken.
2. Steek de sleutel in het slot en draai
hem rechtsom. Het slot wordt ontgren-
deld en de tankdop kan worden verwij-
derd.
Aanbrengen van de tankdop
1. Zet de uitlijnmerktekens tegenover el-
kaar, steek de tankdop in de tankope-
ning en druk de dop omlaag.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie en neem hem danuit.
3. Sluit het paneel.
WAARSCHUWING

DWA11260
Controleer voor u gaat rijden of de
tankdop correct is aangebracht en ver-
grendeld.
1. Deksel
2. Openingshendel
2
1

1. Tankdop
1. Lijn merktekens uit
1
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
2
34
5
6
7
8
9

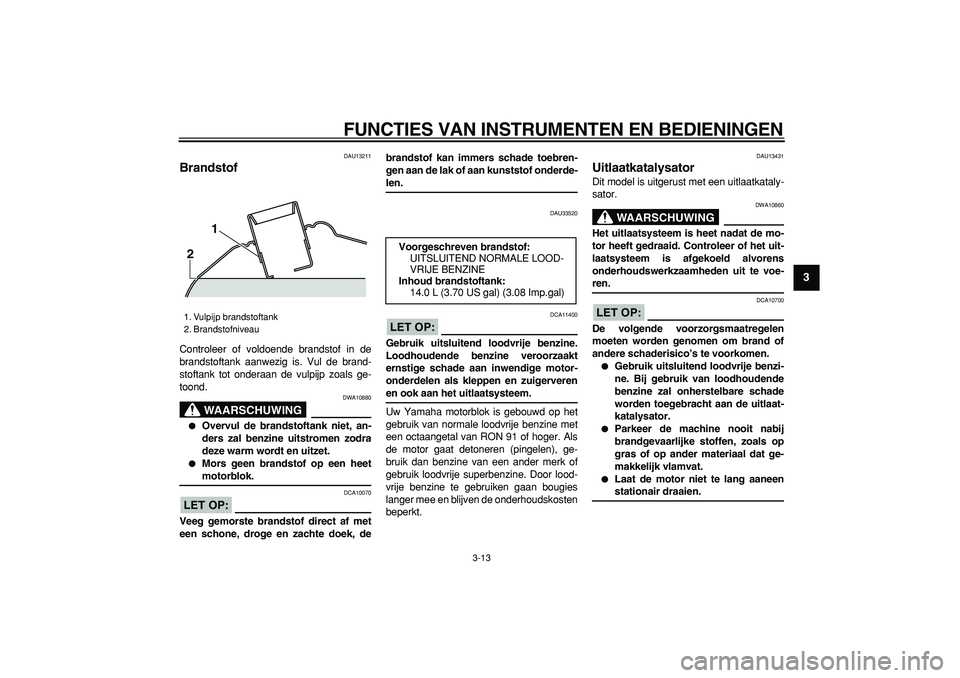

DAU13211
Brandstof
Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp zoals ge-
toond.
WAARSCHUWING

DWA10880

Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.

Mors geen brandstof op een heet
motorblok.
LET OP:

DCA10070
Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, debrandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-
len.
DAU33520
LET OP:

DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
DAU13431
Uitlaatkatalysator
Dit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING

DWA10860
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-
ren.
LET OP:

DCA10700
De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.

Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.

Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.

Laat de motor niet te lang aaneen
stationair draaien.
1. Vulpijp brandstoftank
2. Brandstofniveau
2
1

Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
14.0 L (3.70 US gal) (3.08 Imp.gal)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
1
2
3
4
5
6
7
8
9

DAU13932

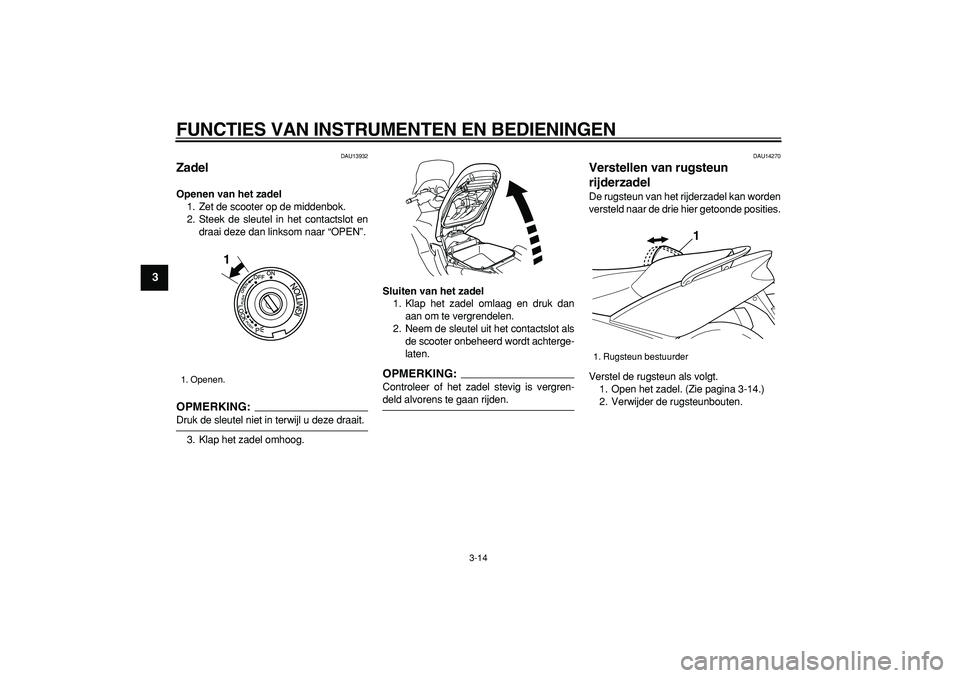

Zadel
Openen van het zadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contactslot en
draai deze dan linksom naar “OPEN”.
OPMERKING:

Druk de sleutel niet in terwijl u deze draait.
3. Klap het zadel omhoog.
Sluiten van het zadel
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit het contactslot als
de scooter onbeheerd wordt achterge-
laten.
OPMERKING:

Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
DAU14270
Verstellen van rugsteun
rijderzadel
De rugsteun van het rijderzadel kan worden
versteld naar de drie hier getoonde posities.
Verstel de rugsteun als volgt.
1. Open het zadel. (Zie pagina 3-14.)
2. Verwijder de rugsteunbouten.
1. Openen.
1

1. Rugsteun bestuurder
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
2
34
5
6
7
8
9

3. Schuif de rugsteun naar voren of ach-
teren naar de gewenste positie.
4. Breng de rugsteunbouten aan en zet
ze stevig vast.
5. Breng het zadel aan.
DAU14340
Helmbevestiging
De helmbevestiging bevindt zich onder het
zadel. Naast de boordgereedschapsset is
een helmborgkabel aangebracht waarmee
een helm aan de helmbevestiging kan wor-
den vastgemaakt.
Om een helm aan de helmbevestiging te
bevestigen
1. Open het zadel. (Zie pagina 3-14.)
2. Haal zoals afgebeeld de helmborgka-
bel door de gesp aan de helmriem en
haak dan de kabellus over de helmbe-
vestiging.
3. Sluit het zadel stevig af.
WAARSCHUWING

DWA10160
Rijd nooit met een helm bevestigd aande helmbevestiging, de helm kan zo
voorwerpen raken waardoor de machine
mogelijk onbestuurbaar wordt en een
ongeval niet uitgesloten is.
Om een helm los te maken van de helm-
bevestiging
Open het zadel, haal de helmborgkabel los
van de helmbevestiging en de helm en sluit
het zadel weer.
1. Rugsteun bestuurder
2. Bout
1
2

1. Helmbevestiging
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
1
2
3
4
5
6
7
8
9

DAU14503

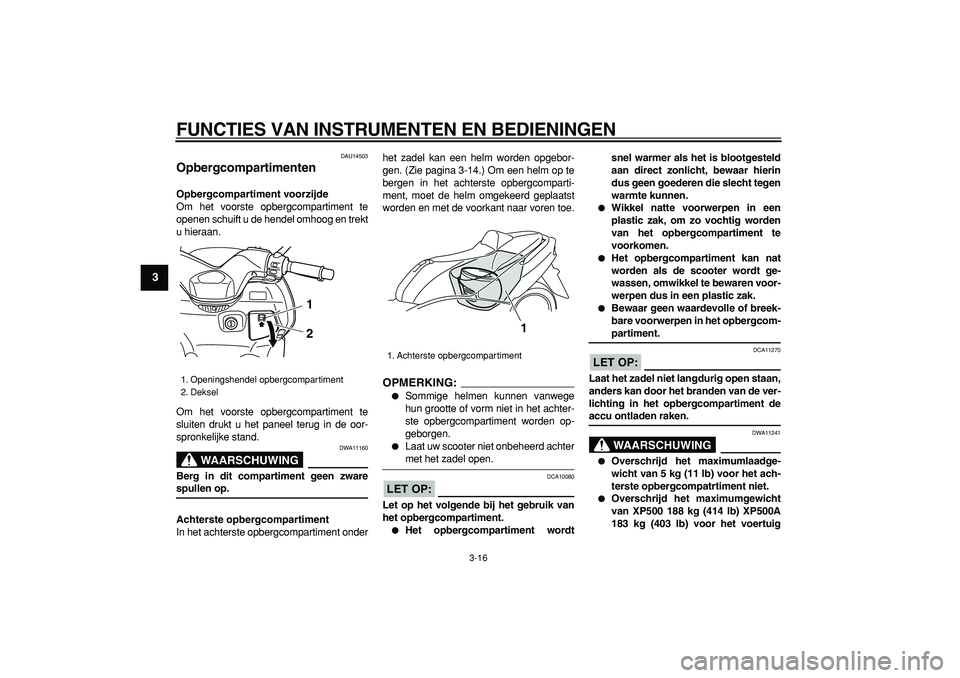

Opbergcompartimenten
Opbergcompartiment voorzijde
Om het voorste opbergcompartiment te
openen schuift u de hendel omhoog en trekt
u hieraan.
Om het voorste opbergcompartiment te
sluiten drukt u het paneel terug in de oor-
spronkelijke stand.
WAARSCHUWING

DWA11160
Berg in dit compartiment geen zware
spullen op.
Achterste opbergcompartiment
In het achterste opbergcompartiment onderhet zadel kan een helm worden opgebor-
gen. (Zie pagina 3-14.) Om een helm op te
bergen in het achterste opbergcomparti-
ment, moet de helm omgekeerd geplaatst
worden en met de voorkant naar voren toe.
OPMERKING:


Sommige helmen kunnen vanwege
hun grootte of vorm niet in het achter-
ste opbergcompartiment worden op-
geborgen.

Laat uw scooter niet onbeheerd achter
met het zadel open.
LET OP:

DCA10080
Let op het volgende bij het gebruik van
het opbergcompartiment.

Het opbergcompartiment wordtsnel warmer als het is blootgesteld
aan direct zonlicht, bewaar hierin
dus geen goederen die slecht tegen
warmte kunnen.

Wikkel natte voorwerpen in een
plastic zak, om zo vochtig worden
van het opbergcompartiment te
voorkomen.

Het opbergcompartiment kan nat
worden als de scooter wordt ge-
wassen, omwikkel te bewaren voor-
werpen dus in een plastic zak.

Bewaar geen waardevolle of breek-
bare voorwerpen in het opbergcom-
partiment.
LET OP:

DCA11270
Laat het zadel niet langdurig open staan,
anders kan door het branden van de ver-
lichting in het opbergcompartiment de
accu ontladen raken.
WAARSCHUWING

DWA11241

Overschrijd het maximumlaadge-
wicht van 5 kg (11 lb) voor het ach-
terste opbergcompatrtiment niet.

Overschrijd het maximumgewicht
van XP500 188 kg (414 lb) XP500A
183 kg (403 lb) voor het voertuig
1. Openingshendel opbergcompartiment
2. Deksel
1
2

1. Achterste opbergcompartiment
1
