USB YAMAHA TMAX 2020 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
5-1
5
MAU77490
Omkopplare på styrhandtagenVänster Höger
MAU88260
Knapp för avbländning/helljusblink
“ / /PASS”
Ställ in kontakten på “ ” för helljus
och “ ” för halvljus.
Om du vill blinka med helljuset trycker du
ned knappen till “PASS” när halvljuset är
tänt.TIPS
När knappen ställs in på halvljus tänds
de två inre strålkastarna.
 När knappen ställs in på helljus tänds
de två yttre strålkastarna.
MAU66040
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU66030
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU77450
Stoppknapp “ / ”
För knappen till läge “ ” innan du startar
motorn. För knappen till läge “ ” för att
stoppa motorn i en nödsituation, exempel-
vis om fordonet välter eller om gasreglaget
hänger sig.
MAU77291
Ström-/startknapp “ON/ ”
Tryck på knappen för att slå på strömmen
till fordonet när den smarta nyckeln är på
och inom räckvidd. Med sidostödet uppfällt
trycker du in knappen samtidigt som du an-
sätter frambromsen eller bakbromsen för
att dra runt motorn med startmotorn. Se si-
dan 7-2 för startinstruktioner före start av
motorn.
1. Väljarknapp “ / ”
2. Menyknapp “MENU”
3. Knapp för avbländning/helljusblink
“ / /PASS”
4. Farthållarens inställningsknapp “RES+/SET–” (XP560D)
5. Blinkersomkopplare “ / ”
6. Signalknapp “ ”
7. Farthållarsystemets strömbrytare “ ” (XP560D)
1
2
3
4
5
6
7
1. Motorns stoppknapp “ / ”
2. Drivlägesknapp “MODE”
3. Varningsblinkersomkopplare “ ”
4. Ström-/startknapp “ON/ ”
1
2
3
4
UB3TM0M0.book Page 1 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-11
8
MAU19643
Kontroll av tändstiftenTändstiften är viktiga komponenter i mo-
torn och de bör kontrolleras regelbundet,
helst av en Yamaha-återförsäljare. Efter-
som värme och avlagrin gar gör att tändstift
långsamt eroderar, bör de tas bort och kon-
trolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs norma lt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och av-
ståndet justeras vid behov. Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tänd-
stiftet.
TIPSOm du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det förhand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.
Rekommenderat tändstift:
NGK/LMAR7G
1. Rekommenderat elektrodavståndRekommenderat elektrodavstånd:
0.7–0.8 mm (0.028–0.031 in)
Åtdragningsmoment: Tändstift:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB3TM0M0.book Page 11 Wednesday, September 4, 2019 3:19 PM

12-1
12

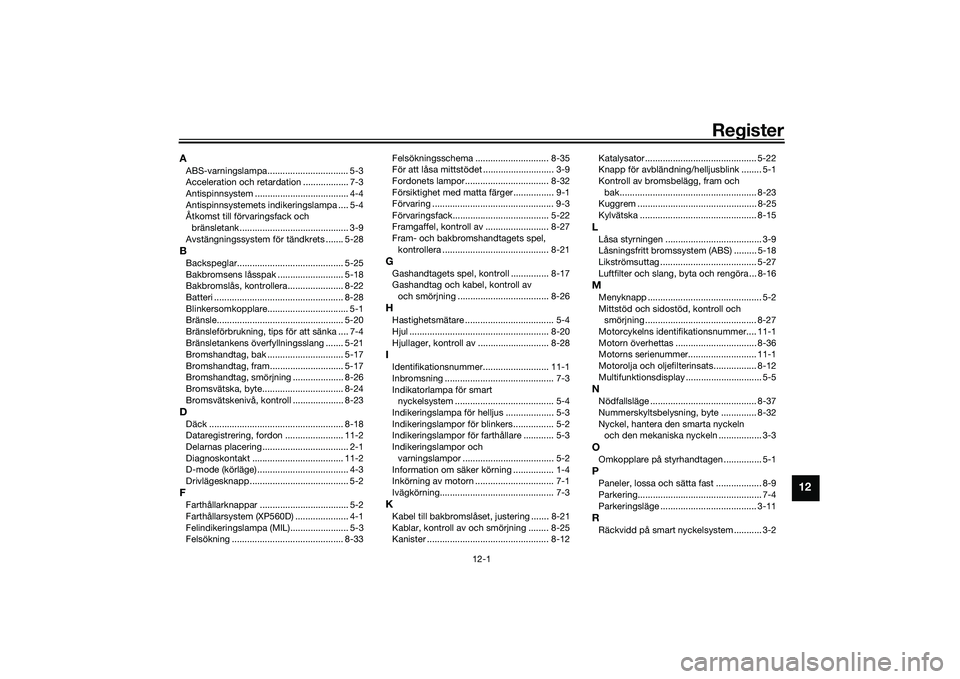

Register
AABS-varningslampa................................ 5-3
Acceleration och retardation .................. 7-3
Antispinnsystem ..................................... 4-4
Antispinnsystemets indikeringslampa .... 5-4
Åtkomst till förvaringsfack och bränsletank........................................... 3-9
Avstängningssystem för tändkrets ....... 5-28BBackspeglar.......................................... 5-25
Bakbromsens låsspak .......................... 5-18
Bakbromslås, kontrollera...................... 8-22
Batteri ................................................... 8-28
Blinkersomkopplare................................ 5-1
Bränsle.................................................. 5-20
Bränsleförbrukning, tips för att sänka .... 7-4
Bränsletankens överfyllningsslang ....... 5-21
Bromshandtag, bak .............................. 5-17
Bromshandtag, fram............................. 5-17
Bromshandtag, smörjning .................... 8-26
Bromsvätska, byte................................ 8-24
Bromsvätskenivå, kontroll .................... 8-23DDäck ..................................................... 8-18
Dataregistrering, fordon ....................... 11-2
Delarnas placering .................................. 2-1
Diagnoskontakt .................................... 11-2
D-mode (körläge) .................................... 4-3
Drivlägesknapp....................................... 5-2FFarthållarknappar ................................... 5-2
Farthållarsystem (XP560D) ..................... 4-1
Felindikeringslampa (MIL)....................... 5-3
Felsökning ............................................ 8-33 Felsökningsschema ............................. 8-35
För att låsa mittstödet ............................ 3-9
Fordonets lampor................................. 8-32
Försiktighet med matta färger ................ 9-1
Förvaring ................................................ 9-3
Förvaringsfack...................................... 5-22
Framgaffel, kontroll av ......................... 8-27
Fram- och bakbromshandtagets spel,
kontrollera .......................................... 8-21
GGashandtagets spel, kontroll ............... 8-17
Gashandtag och kabel, kontroll av och smörjning .................................... 8-26HHastighetsmätare ................................... 5-4
Hjul ....................................................... 8-20
Hjullager, kontroll av ............................ 8-28IIdentifikationsnummer.......................... 11-1
Inbromsning ........................................... 7-3
Indikatorlampa för smart nyckelsystem ....................................... 5-4
Indikeringslampa för helljus ................... 5-3
Indikeringslampor för blinkers................ 5-2
Indikeringslampor för farthållare ............ 5-3
Indikeringslampor och
varningslampor .................................... 5-2
Information om säker körning ................ 1-4
Inkörning av motorn ............................... 7-1
Ivägkörning............................................. 7-3KKabel till bakbromslåset, justering ....... 8-21
Kablar, kontroll av och smörjning ........ 8-25
Kanister ................................................ 8-12 Katalysator............................................ 5-22
Knapp för avbländning/helljusblink ........ 5-1
Kontroll av bromsbelägg, fram och
bak...................................................... 8-23
Kuggrem ............................................... 8-25
Kylvätska .............................................. 8-15
LLåsa styrningen ...................................... 3-9
Låsningsfritt bromssystem (ABS) ......... 5-18
Likströmsuttag ...................................... 5-27
Luftfilter och slang, by ta och rengöra ... 8-16MMenyknapp ............................................. 5-2
Mittstöd och sidostöd, kontroll och
smörjning ............................................ 8-27
Motorcykelns identifikationsnummer.... 11-1
Motorn överhettas ................................ 8-36
Motorns serienummer........................... 11-1
Motorolja och oljefilterinsats................. 8-12
Multifunktionsdisplay .............................. 5-5NNödfallsläge .......................................... 8-37
Nummerskyltsbelysning, byte .............. 8-32
Nyckel, hantera den smarta nyckeln och den mekaniska nyckeln ................. 3-3OOmkopplare på styrhandtagen ............... 5-1PPaneler, lossa och sätta fast .................. 8-9
Parkering................................................. 7-4
Parkeringsläge ...................................... 3-11RRäckvidd på smart nyckelsystem ........... 3-2
