MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
6
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo d e este tombar.
[PWA10752]

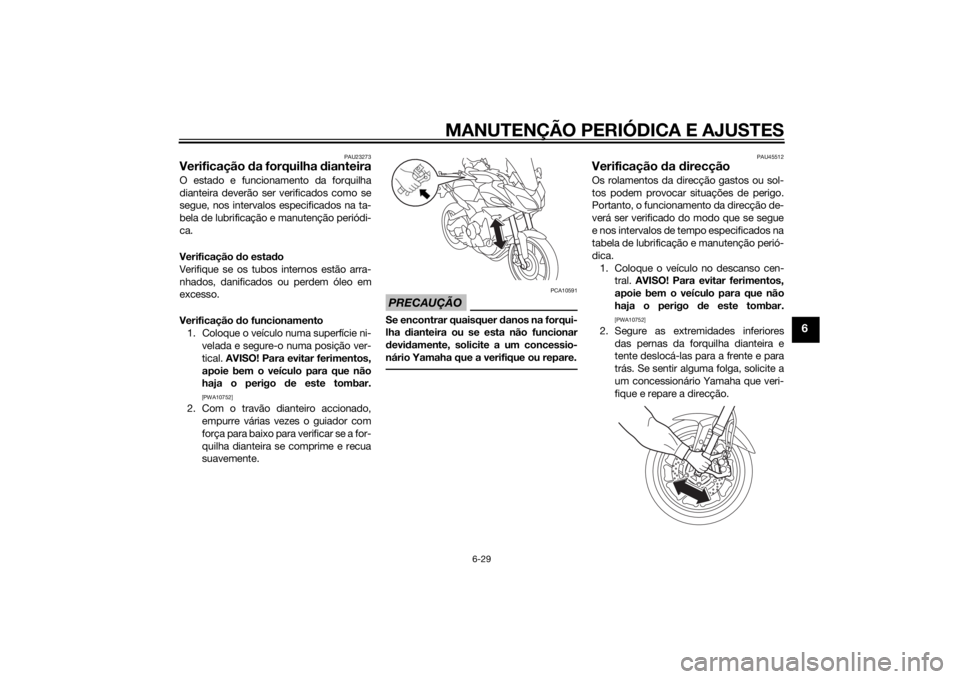

2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU45512
Verificação da direcçãoOs rolamentos da direcção gastos ou sol-
tos podem provocar situações de perigo.
Portanto, o funcionamento da direcção de-
verá ser verificado do modo que se segue
e nos intervalos de tempo especificados na
tabela de lubrificação e manutenção perió-
dica.
1. Coloque o veículo no descanso cen- tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
fique e repare a direcção.
U2PPP0P0.book Page 29 Tuesday, July 15, 2014 10:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6
PAU23292
Verificação dos rolamentos de
ro daOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU50211
BateriaA bateria encontra-se por baixo do assento
do condutor. (Consulte a página 3-27.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
 O electrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queima duras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os olhos quan
do trabalhar perto d e
baterias. Em caso d e contacto,
efectue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água durante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
 As baterias prod uzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios eléctricos
opcionais.

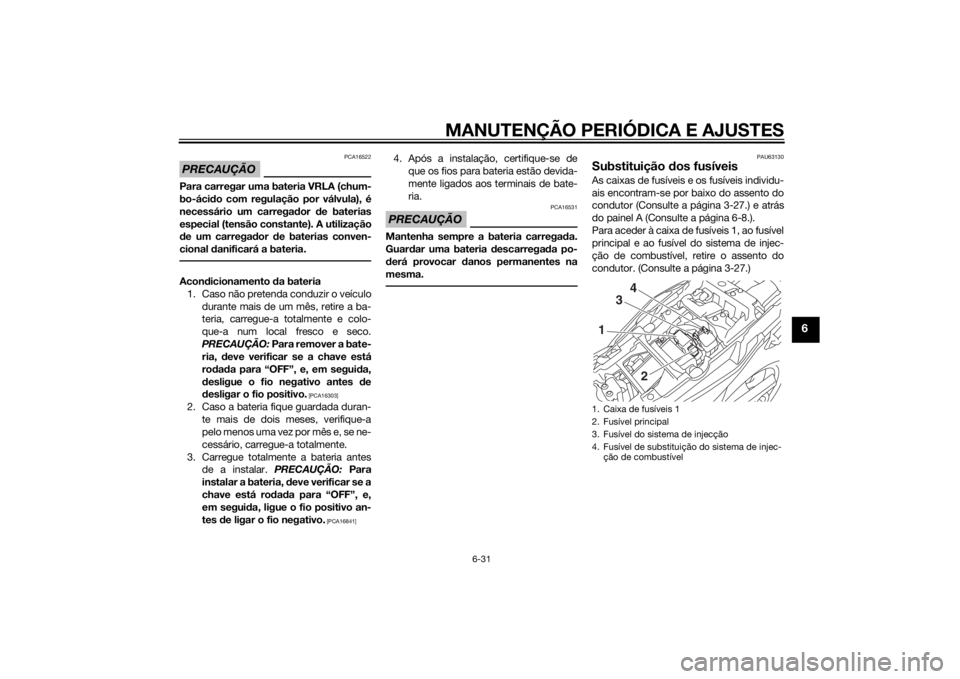

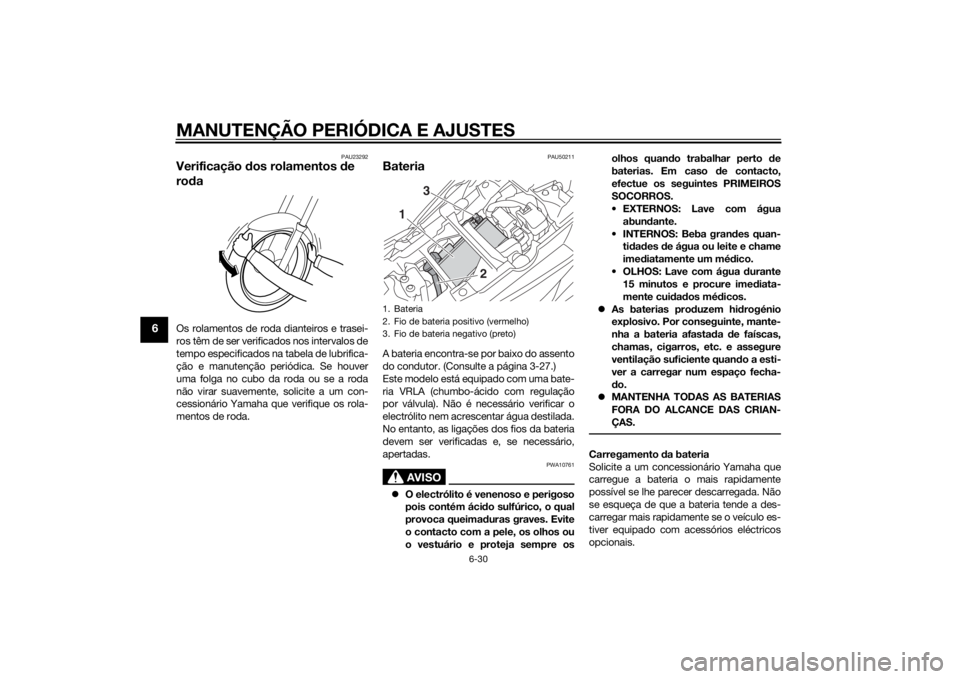

1. Bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)
1
3
2
U2PPP0P0.book Page 30 Tuesday, July 15, 2014 10:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregad or de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional danificará a bateria.Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
ro dad a para “OFF”, e, em segui da,
d esligue o fio negativo antes de
d esligar o fio positivo.
[PCA16303]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está ro dad a para “OFF”, e,
em segui da, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16841]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria d escarregada po-
d erá provocar danos permanentes na
mesma.
PAU63130
Substituição dos fusíveisAs caixas de fusíveis e os fusíveis individu-
ais encontram-se por baixo do assento do
condutor (Consulte a página 3-27.) e atrás
do painel A (Consulte a página 6-8.).
Para aceder à caixa de fusíveis 1, ao fusível
principal e ao fusível do sistema de injec-
ção de combustível, retire o assento do
condutor. (Consulte a página 3-27.)1. Caixa de fusíveis 1
2. Fusível principal
3. Fusível do sistema de injecção
4. Fusível de substituição do sistema de injec-
ção de combustível1 3
4
2
U2PPP0P0.book Page 31 Tuesday, July 15, 2014 10:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
NOTAPara aceder ao fusível do sistema de injec-
ção de combustível, remova a cobertura do
relé do motor de arranque puxando-a para
cima.
Para aceder à caixa de fusíveis 2 e à caixa
de fusíveis 3, retire o painel A. (Consulte a
página 6-8.)Se um fusível estiver queimado, substitua-
o do modo seguinte.1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar

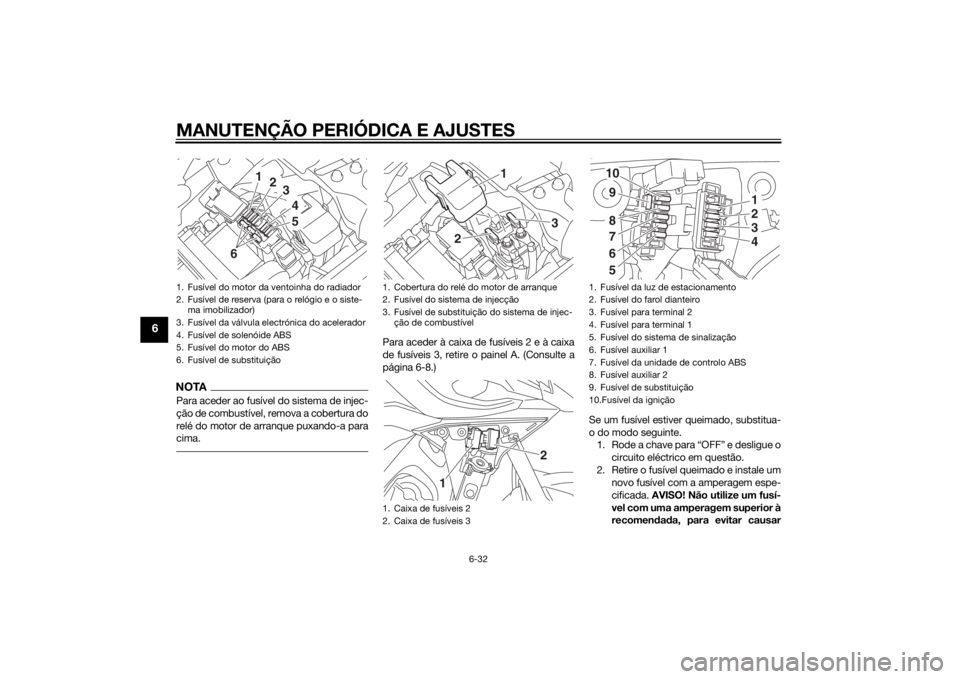

1. Fusível do motor da ventoinha do radiador
2. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
3. Fusível da válvula electrónica do acelerador
4. Fusível de solenóide ABS
5. Fusível do motor do ABS
6. Fusível de substituição
1
2
345
6
1. Cobertura do relé do motor de arranque
2. Fusível do sistema de injecção
3. Fusível de substituição do sistema de injec- ção de combustível
1. Caixa de fusíveis 2
2. Caixa de fusíveis 3
3
2
1
1
2
1. Fusível da luz de estacionamento
2. Fusível do farol dianteiro
3. Fusível para terminal 2
4. Fusível para terminal 1
5. Fusível do sistema de sinalização
6. Fusível auxiliar 1
7. Fusível da unidade de controlo ABS
8. Fusível auxiliar 2
9. Fusível de substituição
10.Fusível da ignição
1234
1098765
U2PPP0P0.book Page 32 Tuesday, July 15, 2014 10:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
grandes danos no sistema eléctrico
e possivelmente um incên dio.[PWA15132]
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
Fusíveis especifica
dos:
Fusível principal:
50.0 A
Auxiliary fuse 1: 2.0 A
Auxiliary fuse 2: 2.0 A
Terminal fuse 1:
2.0 A
Terminal fuse 2: 2.0 A
Fusível do farol dianteiro: 7.5 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição: 15.0 A
Fusível da luz de estacionamento: 7.5 A
Fusível do motor da ventoinha do
radiador: 15.0 A
Fusível motor ABS:
30.0 A
Fusível do sistema de injecção: 20.0 A
Fusível de solenóide ABS: 15.0 A
Fusível da unidade de controlo
ABS: 7.5 A
Fusível de reserva: 7.5 A
Fusível da válvula eléctrica do ace-
lerador: 7.5 A
U2PPP0P0.book Page 33 Tuesday, July 15, 2014 10:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6
PAU62850
Farol dianteiroEste modelo está equipado com um farol
dianteiro tipo LED.
Se um farol dianteiro não se acender, soli-
cite a um concessionário Yamaha que veri-
fique o circuito eléctrico do mesmo.PRECAUÇÃO
PCA16581
Não cole nenhum tipo d e película colori-
d a nem autocolantes na lente do farol
d ianteiro.
PAU54501
MínimosEste modelo está equipado com mínimos
tipo LED.
Se um mínimo não se acender, solicite a
um concessionário Yamaha que o verifi-
que.
PAU24182
Luz do travão/farolim traseiroEste modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.

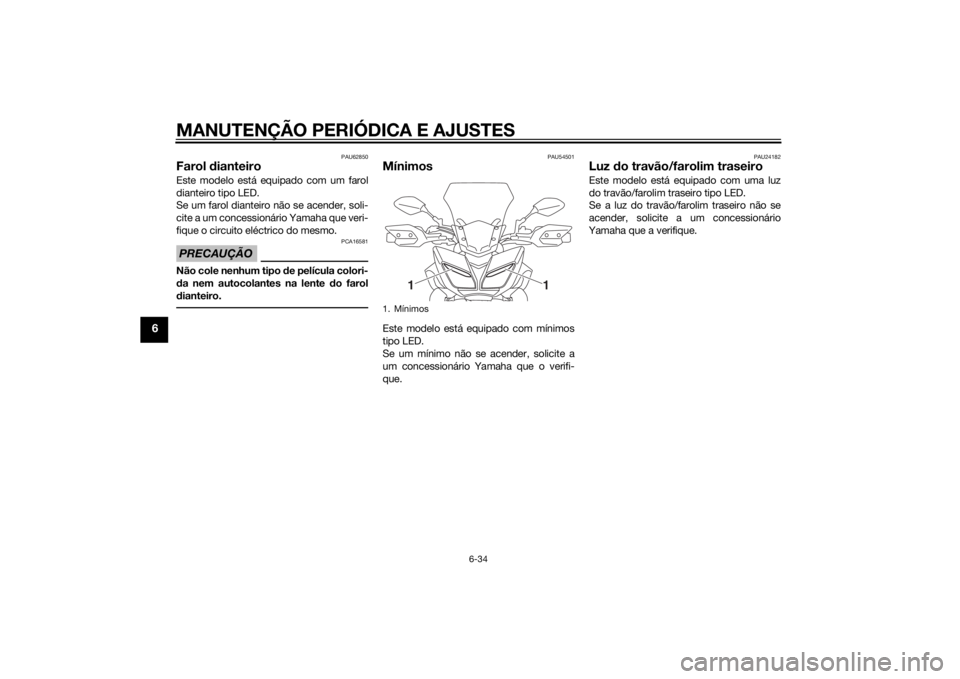

1. Mínimos
1
1
U2PPP0P0.book Page 34 Tuesday, July 15, 2014 10:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
PAU24205
Substituição de uma lâmpa da do
sinal de mu dança de direcção1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada fundida, empurran- do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio. 3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando o respectivo parafuso. PRECAUÇÃO: Não aperte
d emasia do o parafuso pois a lente
pod erá partir.
[PCA11192] PAU58010
Substituição
da lâmpa da da luz
d a chapa de matrícula1. Retire a unidade da luz da chapa de
matrícula, retirando as porcas e as
anilhas e, depois, retire o receptáculo
da lâmpada da luz da chapa de matrí-
cula (juntamente com a lâmpada) pu-
xando-o para fora.
2. Puxe a lâmpada fundida para removê- la.

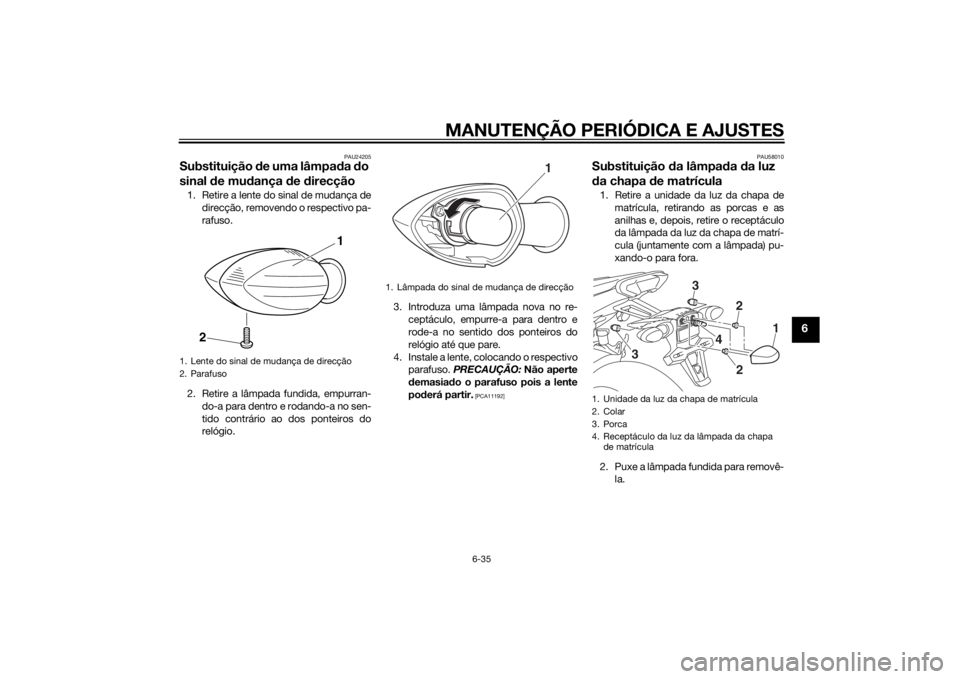

1. Lente do sinal de mudança de direcção
2. Parafuso
1
2
1. Lâmpada do sinal de mudança de direcção
1
1. Unidade da luz da chapa de matrícula
2. Colar
3. Porca
4. Receptáculo da luz da lâmpada da chapa de matrícula
1
22
4
3
3
U2PPP0P0.book Page 35 Tuesday, July 15, 2014 10:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
3. Introduza uma nova lâmpada no re-ceptáculo.
4. Instale o receptáculo (juntamente com
a lâmpada) empurrando-o para dentro
e, depois, instale a unidade da luz da
chapa de matrícula colocando as ani-
lhas e porcas.
PAU25872
Detecção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou d anos materiais.
1. Lâmpada da luz da chapa de matrícula
1
U2PPP0P0.book Page 36 Tuesday, July 15, 2014 10:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6
PAU42365
Tabelas de detecção e resolução de problemasProblemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Compressão
Há compressão.
Não há compressão.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de igniç\
ão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Accione o motor de arranque eléctrico.
Solicite a um concessionário Yamaha que verifique o veículo.
U2PPP0P0.book Page 37 Tuesday, July 15, 2014 10:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6
Sobreaquecimento do motor
AVISO
PWA10401
 Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quentes. O flui do muito quente e o vapor po dem
ser expeli dos sob pressão, pod endo provocar graves ferimentos. Não se esqueça de aguar dar até que o motor tenha arre-
feci do.
 Depois de retirar o parafuso retentor da tampa do ra dia dor, coloque um ped aço de pano espesso, tal como uma toalha,
sobre a tampa do ra dia dor, e d epois rod e lentamente a tampa no senti do contrário ao dos ponteiros do relógio até esta
parar para permitir o escape de qualquer pressão resi dual. Quand o o ruído sibilante parar, prima a tampa enquanto a ro da
no senti do contrário ao dos ponteiros d o relógio e, de segui da, retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariament e água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
U2PPP0P0.book Page 38 Tuesday, July 15, 2014 10:33 AM
