Funcionamento dos instrumentos
43
OBSERVAÇÃO:

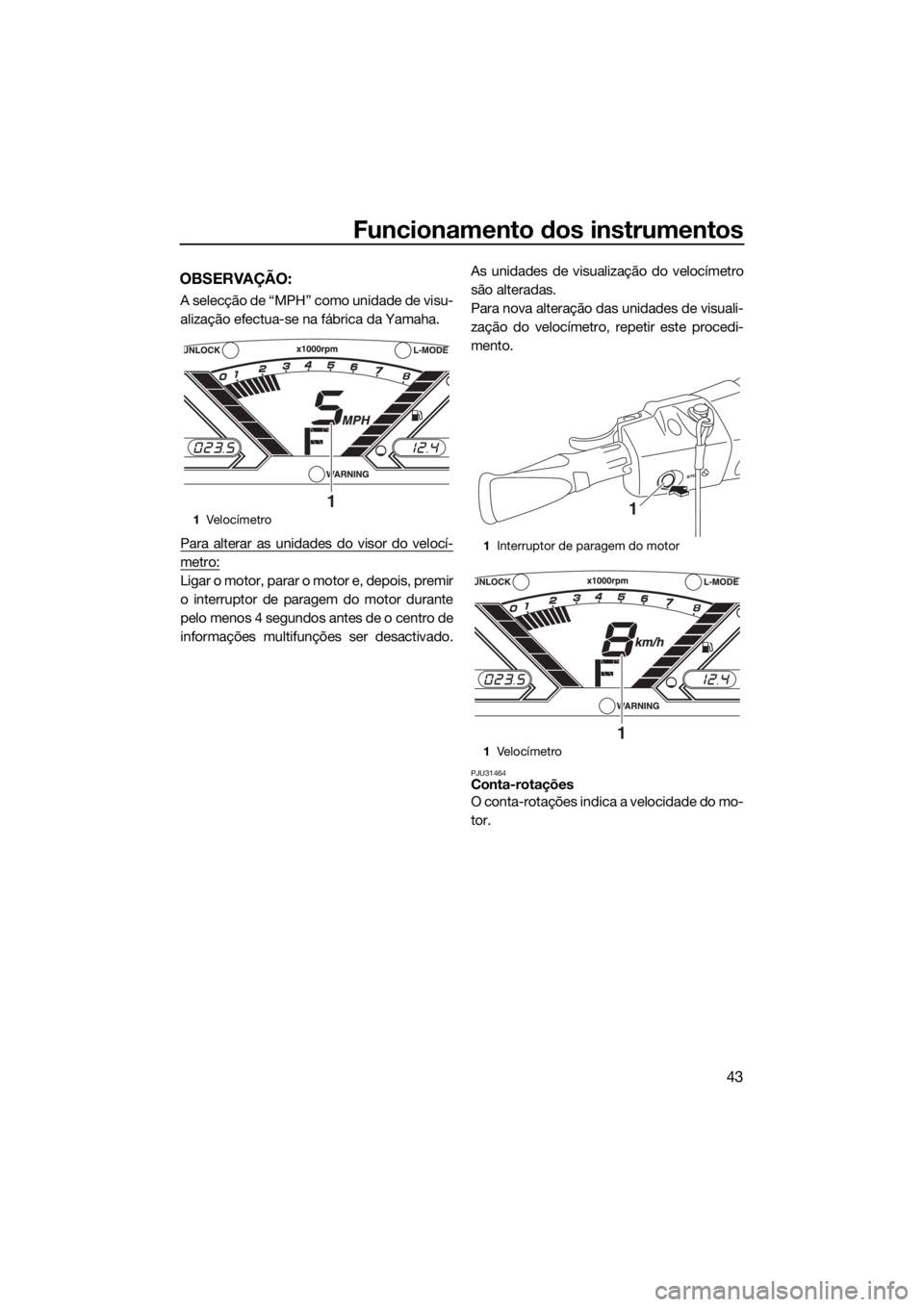

A selecção de “MPH” como unidade de visu-
alização efectua-se na fábrica da Yamaha.
Para alterar as unidades do visor do velocí-
metro:
Ligar o motor, parar o motor e, depois, premir
o interruptor de paragem do motor durante
pelo menos 4 segundos antes de o centro de
informações multifunções ser desactivado.As unidades de visualização do velocímetro
são alteradas.
Para nova alteração das unidades de visuali-
zação do velocímetro, repetir este procedi-
mento.
PJU31464Conta-rotações
O conta-rotações indica a velocidade do mo-
tor.
1Vel o c í m e t ro
1
1Interruptor de paragem do motor
1Ve lo cí m e t ro
1
1
UF2X70P0.book Page 43 Wednesday, September 17, 2014 3:19 PM

Funcionamento dos instrumentos
44
Os números exteriores × 1000 r/min e os seg-
mentos do visor no conta-rotações indicam a
velocidade do motor.

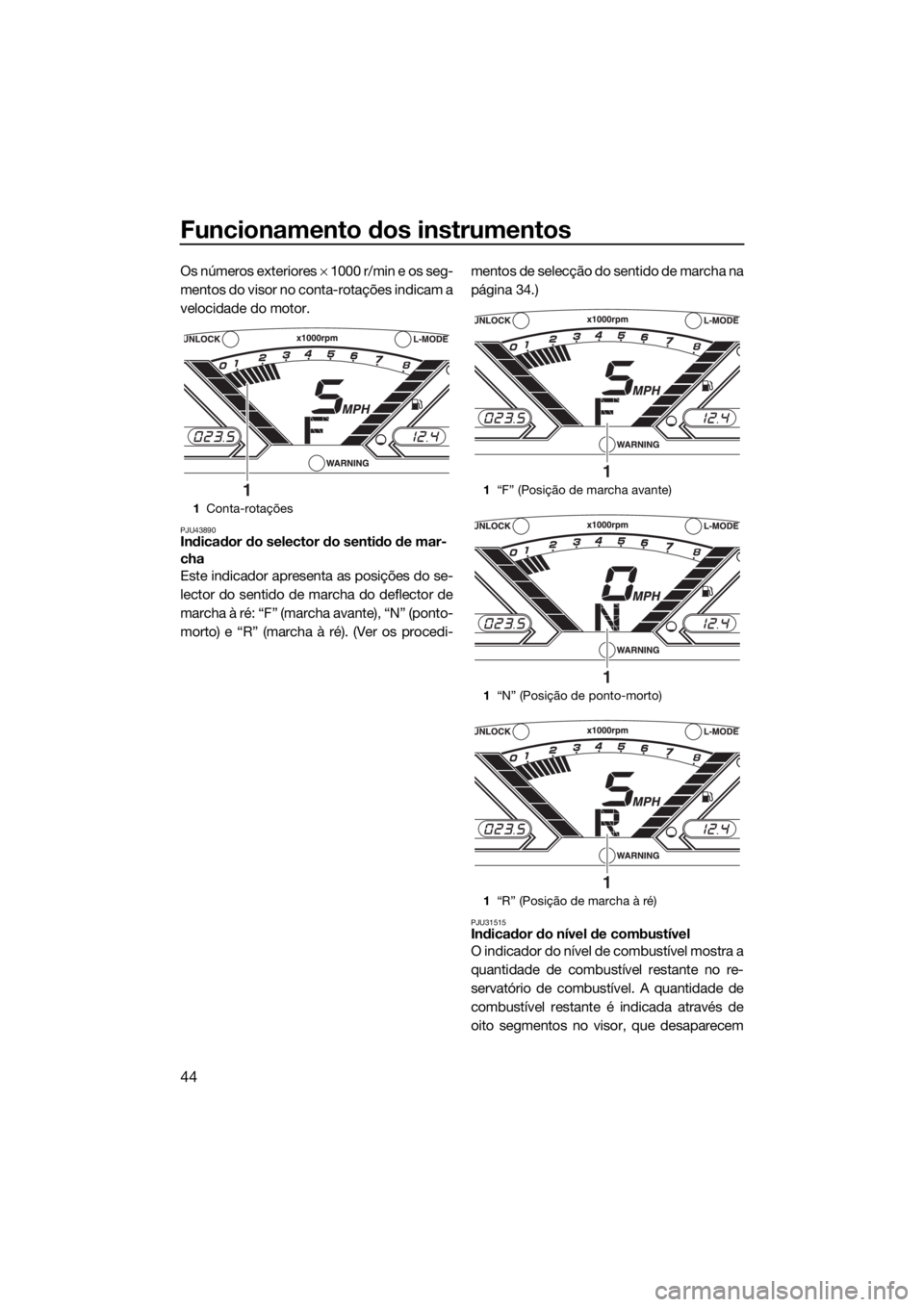

PJU43890Indicador do selector do sentido de mar-
cha
Este indicador apresenta as posições do se-
lector do sentido de marcha do deflector de
marcha à ré: “F” (marcha avante), “N” (ponto-
morto) e “R” (marcha à ré). (Ver os procedi-mentos de selecção do sentido de marcha na
página 34.)
PJU31515Indicador do nível de combustível
O indicador do nível de combustível mostra a
quantidade de combustível restante no re-
servatório de combustível. A quantidade de
combustível restante é indicada através de
oito segmentos no visor, que desaparecem
1Conta-rotações
11“F” (Posição de marcha avante)
1“N” (Posição de ponto-morto)
1“R” (Posição de marcha à ré)
1
1
1
UF2X70P0.book Page 44 Wednesday, September 17, 2014 3:19 PM

Funcionamento dos instrumentos
45
dois de cada vez à medida que o nível de
combustível diminui.
OBSERVAÇÃO:
A precisão do indicador do nível de combus-
tível varia de acordo com as condições de
funcionamento. Utilizar esta função apenas
como referência.

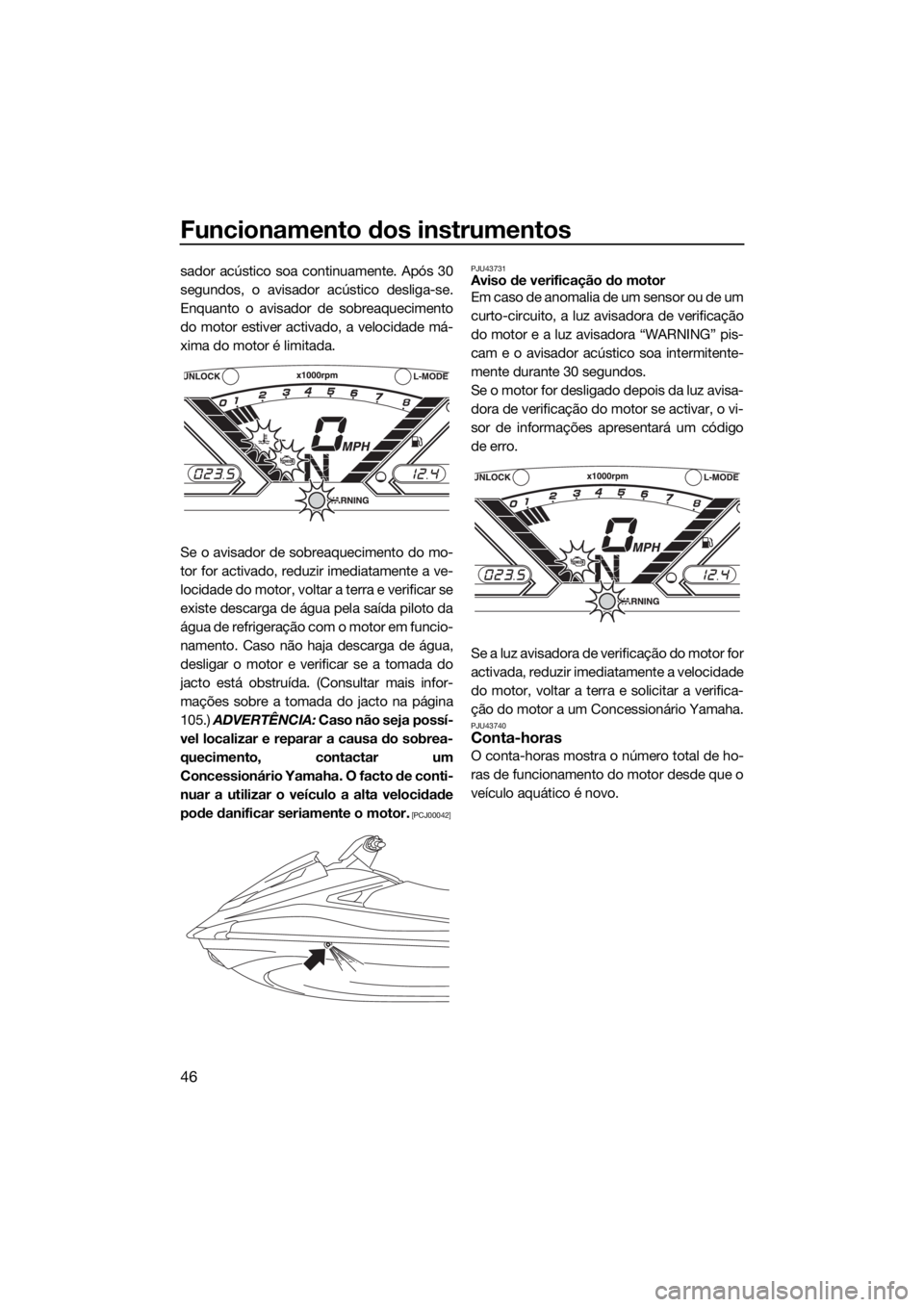

PJU43710Aviso de nível de combustível baixo
Se o combustível restante no reservatório de
combustível descer para cerca de 11 L (2.9
US gal, 2.4 Imp.gal), os dois segmentos infe-
riores do nível de combustível, a luz avisado-
ra do nível de combustível e a luz indicadora
“WARNING” piscam e o avisador acústico
soa intermitentemente durante 30 segundos.
Se o aviso de nível de combustível baixo for
activado, reabastecer o reservatório de com-
bustível o mais brevemente possível. (Ver as
informações sobre o enchimento do reserva-tório de combustível na página 55.)
Após o reabastecimento do reservatório de
combustível, os sinais de aviso desaparece-
rão quando for ligado o motor.
PJU43720Aviso da pressão do óleo
Se a pressão do óleo descer significativa-
mente, a luz avisadora da pressão do óleo, a
luz avisadora de verificação do motor e a luz
indicadora “WARNING” piscam e o avisador
acústico soa intermitentemente durante 30
segundos. Simultaneamente, a velocidade
máxima do motor é limitada.
Se a luz avisadora da pressão do óleo for ac-
tivada, reduzir imediatamente a velocidade
do motor, voltar a terra e verificar o nível do
óleo do motor. (Ver as informações sobre a
verificação do nível do óleo do motor na pá-
gina 58.) Se o nível do óleo for suficiente, so-
licitar a um Concessionário Yamaha a
verificação do veículo aquático.
PJU43901Aviso de sobreaquecimento do motor
Se a temperatura do motor subir significati-
vamente, a luz avisadora de sobreaqueci-
mento do motor, a luz avisadora de
verificação do motor e a luz indicadora
“WARNING” piscam e o avisador acústico
soa intermitentemente. Decorridos 5 segun-
dos, a luz avisadora de sobreaquecimento
do motor e a luz indicadora “WARNING” dei-
xam de piscar, permanecem ligadas e o avi-
1Indicador do nível de combustível
1
UF2X70P0.book Page 45 Wednesday, September 17, 2014 3:19 PM

Funcionamento dos instrumentos
46
sador acústico soa continuamente. Após 30
segundos, o avisador acústico desliga-se.
Enquanto o avisador de sobreaquecimento
do motor estiver activado, a velocidade má-
xima do motor é limitada.
Se o avisador de sobreaquecimento do mo-
tor for activado, reduzir imediatamente a ve-
locidade do motor, voltar a terra e verificar se
existe descarga de água pela saída piloto da
água de refrigeração com o motor em funcio-
namento. Caso não haja descarga de água,
desligar o motor e verificar se a tomada do
jacto está obstruída. (Consultar mais infor-
mações sobre a tomada do jacto na página
105.) ADVERTÊNCIA: Caso não seja possí-
vel localizar e reparar a causa do sobrea-
quecimento, contactar um
Concessionário Yamaha. O facto de conti-
nuar a utilizar o veículo a alta velocidade
pode danificar seriamente o motor.
[PCJ00042]PJU43731
Aviso de verificação do motor
E m ca s o de a n o m a li a de u m s en s o r o u d e u m
curto-circuito, a luz avisadora de verificação
do motor e a luz avisadora “WARNING” pis-
cam e o avisador acústico soa intermitente-
mente durante 30 segundos.
Se o motor for desligado depois da luz avisa-
dora de verificação do motor se activar, o vi-
sor de informações apresentará um código
de erro.
Se a luz avisadora de verificação do motor for
activada, reduzir imediatamente a velocidade
do motor, voltar a terra e solicitar a verifica-
ção do motor a um Concessionário Yamaha.

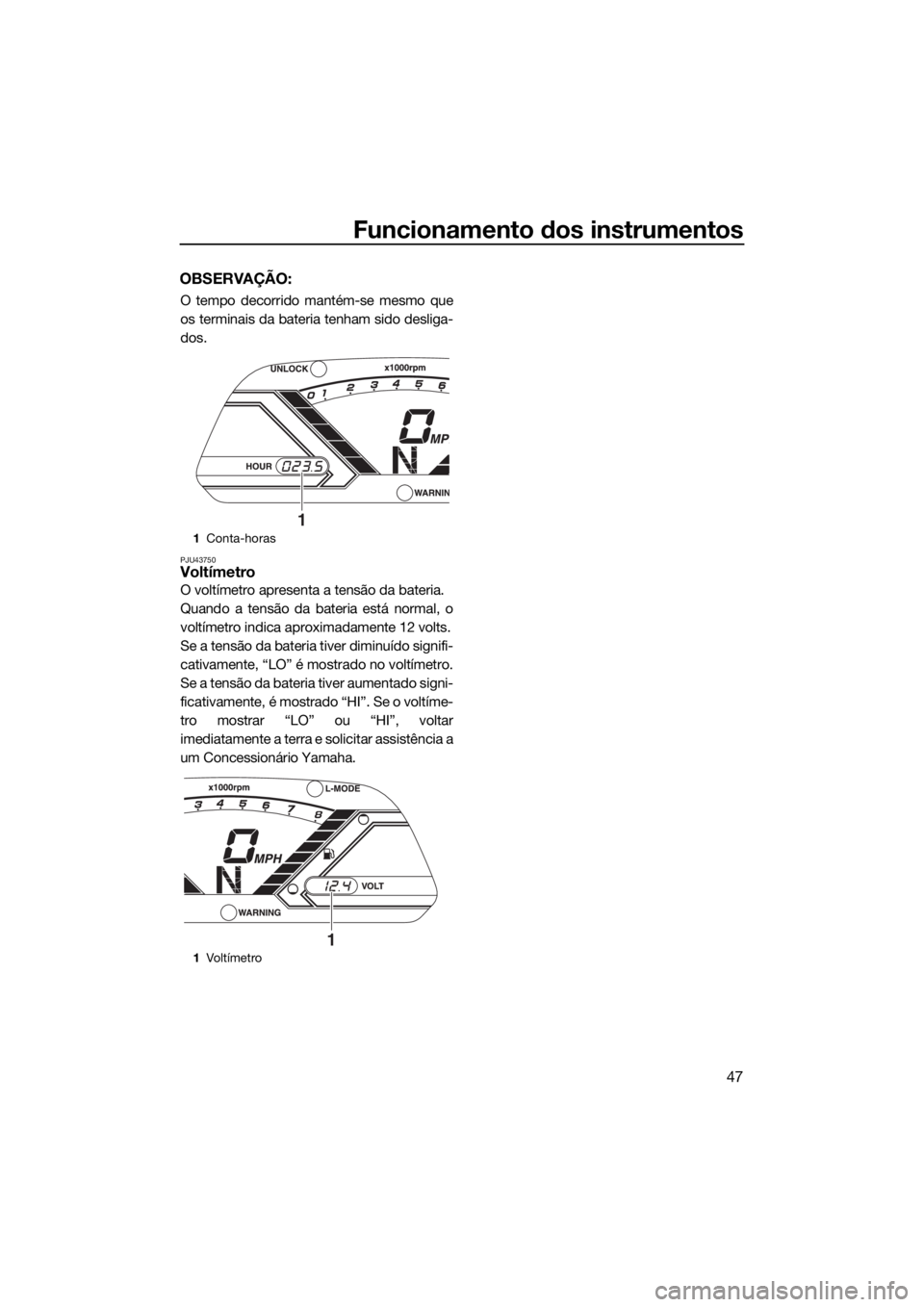

PJU43740Conta-horas
O conta-horas mostra o número total de ho-
ras de funcionamento do motor desde que o
veículo aquático é novo.
UF2X70P0.book Page 46 Wednesday, September 17, 2014 3:19 PM

Funcionamento dos instrumentos
47
OBSERVAÇÃO:
O tempo decorrido mantém-se mesmo que
os terminais da bateria tenham sido desliga-
dos.

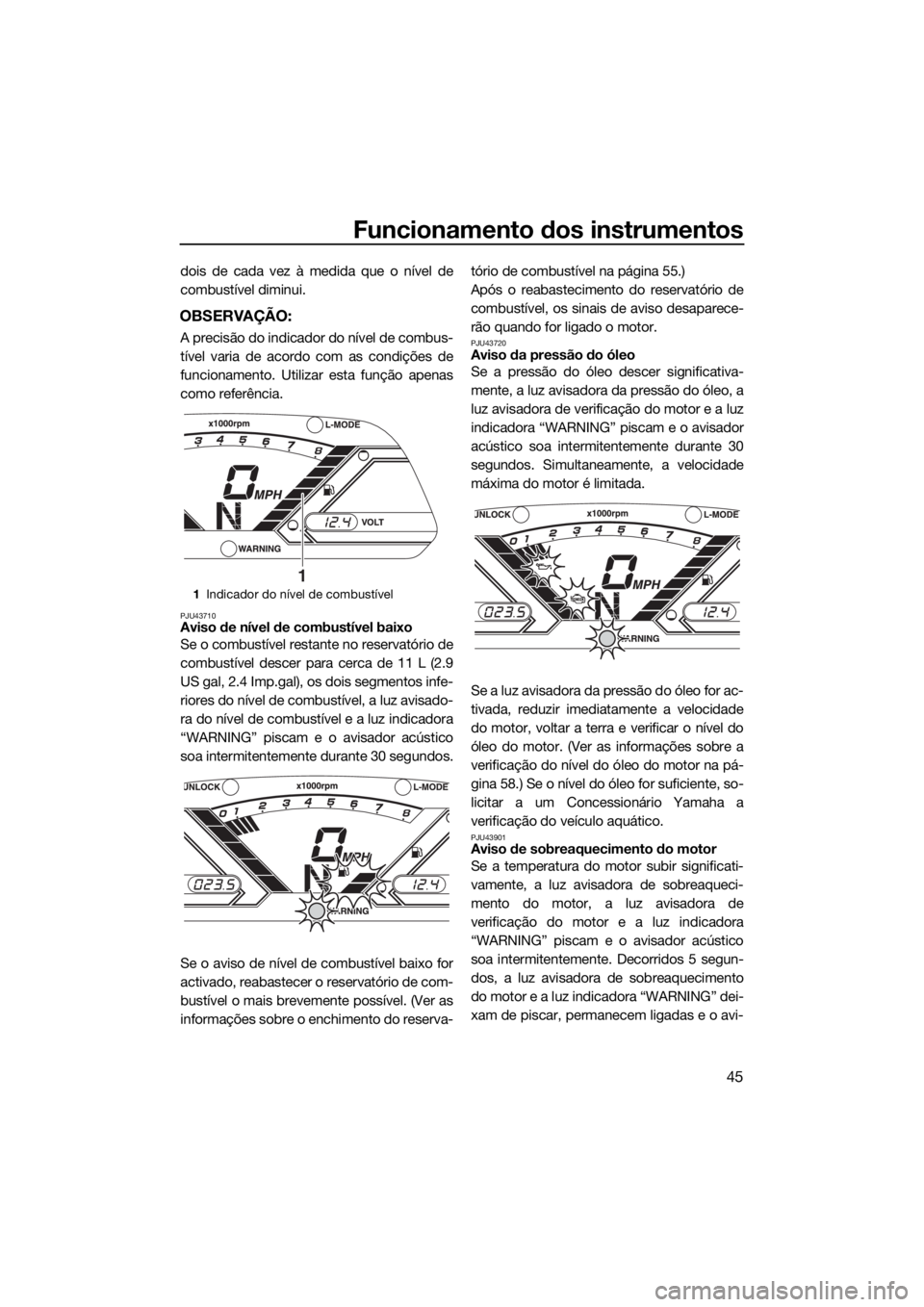

PJU43750Voltímetro
O voltímetro apresenta a tensão da bateria.
Quando a tensão da bateria está normal, o
voltímetro indica aproximadamente 12 volts.
Se a tensão da bateria tiver diminuído signifi-
cativamente, “LO” é mostrado no voltímetro.
Se a tensão da bateria tiver aumentado signi-
ficativamente, é mostrado “HI”. Se o voltíme-
tro mostrar “LO” ou “HI”, voltar
imediatamente a terra e solicitar assistência a
um Concessionário Yamaha.
1Conta-horas
1Vo l t ím e t ro
1
1
UF2X70P0.book Page 47 Wednesday, September 17, 2014 3:19 PM

Funcionamento do equipamento
48
PJU40334
EquipamentoPJU42203Bancos
Os bancos dianteiro e traseiro são amovíveis.
Remover os bancos para aceder ao compar-
timento do motor e ao compartimento de ar-
mazenamento estanque amovível.

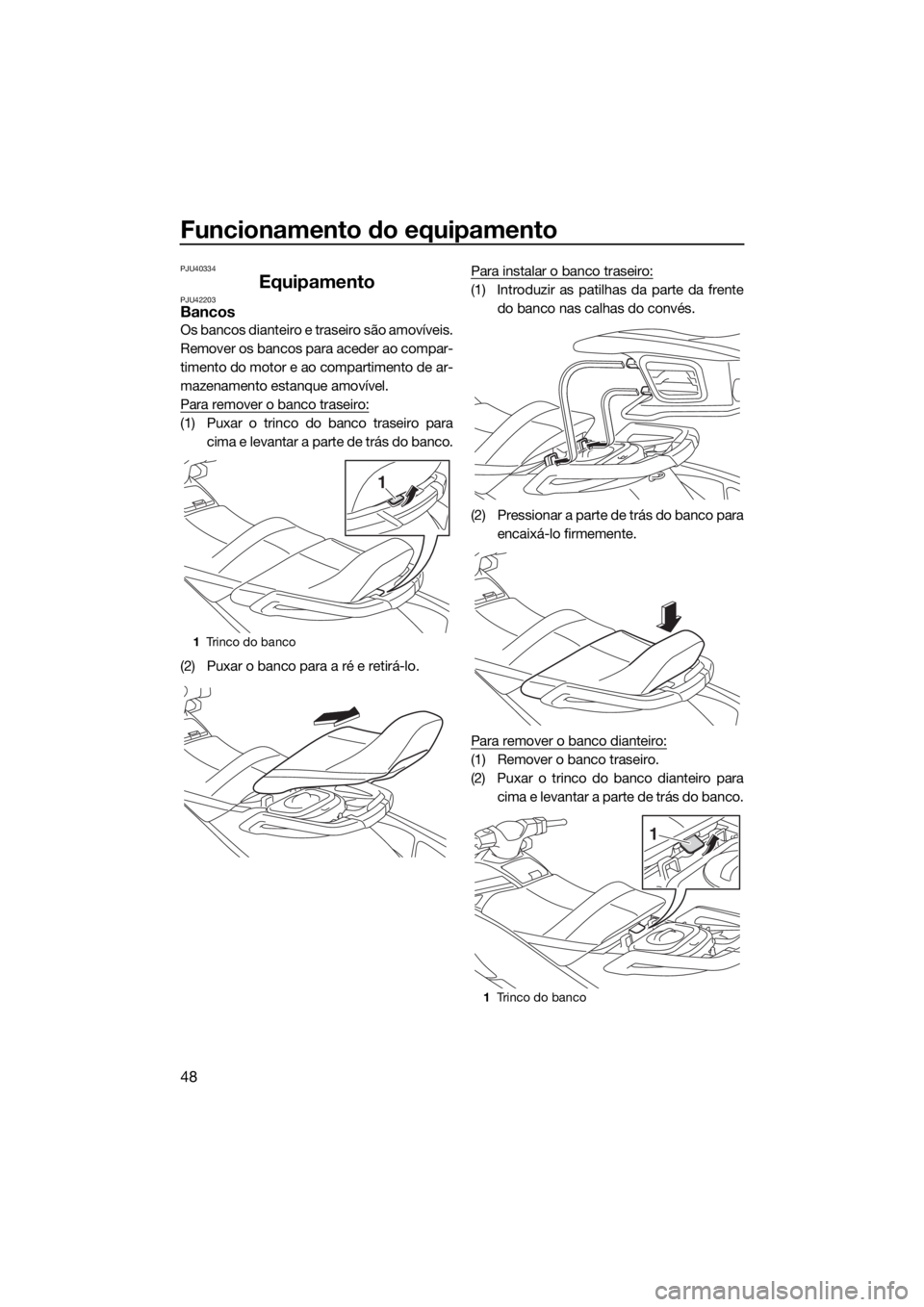

Para remover o banco traseiro:
(1) Puxar o trinco do banco traseiro para
cima e levantar a parte de trás do banco.
(2) Puxar o banco para a ré e retirá-lo.Para instalar o banco traseiro:
(1) Introduzir as patilhas da parte da frente
do banco nas calhas do convés.
(2) Pressionar a parte de trás do banco para
encaixá-lo firmemente.
Para remover o banco dianteiro:
(1) Remover o banco traseiro.
(2) Puxar o trinco do banco dianteiro para
cima e levantar a parte de trás do banco.
1Trinco do banco
1
1Tr i n c o d o b a n c o
1
UF2X70P0.book Page 48 Wednesday, September 17, 2014 3:19 PM

Funcionamento do equipamento
49
(3) Puxar o banco para a ré e retirá-lo.
Para instalar o banco dianteiro:
(1) Introduzir a patilha da parte anterior do
banco na calha do convés.
(2) Pressionar a parte de trás do banco para
encaixá-lo firmemente.
(3) Instalar firmemente o banco traseiro na
posição original.
PJU31364Pega manual
A pega manual serve para embarcar no veí-
culo a partir da água e para o observador vi-
rado para a ré se segurar. AVISO! Não
utilizar a pega manual para erguer o veícu-
lo. A pega manual não foi concebida para
suportar o peso do veículo. Se a pega ma-
nual partir, o veículo pode cair, o que pode
resultar em ferimentos graves.
[PWJ00022]
PJU34865
Degrau de embarque (VX Deluxe /
VX Cruiser)
O degrau de embarque serve para ajudar a
subir para o veículo aquático a partir da água.
Ao embarcar no veículo, fazer descer total-
mente o degrau de embarque. O degrau re-
gressa automaticamente à posição original
após ser libertado. AVISO! Não utilizar o de-
grau de embarque para erguer o veículo.
O degrau de embarque não foi concebido
para suportar o peso do veículo. Se o de-
grau de embarque partir, o veículo pode
1Pega manual
1
UF2X70P0.book Page 49 Wednesday, September 17, 2014 3:19 PM

Funcionamento do equipamento
50
cair, o que pode resultar em ferimentos
graves.
[PWJ01212]
ADVERTÊNCIA
PCJ00743
Utilizar o degrau de embarque apenas
para embarcar no veículo aquático estan-
do na água. Não utilizar o degrau de em-
barque para qualquer outra finalidade.
Poderá danificar o veículo aquático.
PJU34873Olhal da proa
O olhal da proa é utilizado para prender uma
corda ao veículo para transportar, atracar ou
rebocar o veículo em caso de emergência.(Ver as informações sobre o reboque do veí-
culo aquático na página 108.)
PJU34882Olhais da popa
Os olhais da popa são utilizados para pren-
der uma corda ao veículo para o transportar
ou atracar.
PJU40422Cunho
O cunho serve para prender um cabo de re-
boque ao veículo aquático para rebocar um
praticante de wakeboard ou um esquiador
aquático. AVISO! Não utilizar o cunho para
erguer o veículo. O cunho não foi concebi-
do para suportar o peso do veículo. Se o
cunho partir, o veículo pode cair, o que
1Degrau de embarque
1
1Olhal da proa
1Olhal da popa
1
1
UF2X70P0.book Page 50 Wednesday, September 17, 2014 3:19 PM

Funcionamento do equipamento
51
pode resultar em ferimentos graves.
[PWJ01511]
PJU35147
Compartimentos de armazenamento
Este veículo aquático está equipado com os
compartimentos de armazenamento que se
seguem.
Apenas o compartimento de armazenamento
estanque bem fechado é à prova de água. Se
forem transportados objectos deterioráveis
pela acção da água, guardá-los num saco
estanque.
Antes da utilização do veículo, verificar se to-
dos os compartimentos de armazenamento
se encontram bem fechados.
PJU43770Compartimento de armazenamento na
proa

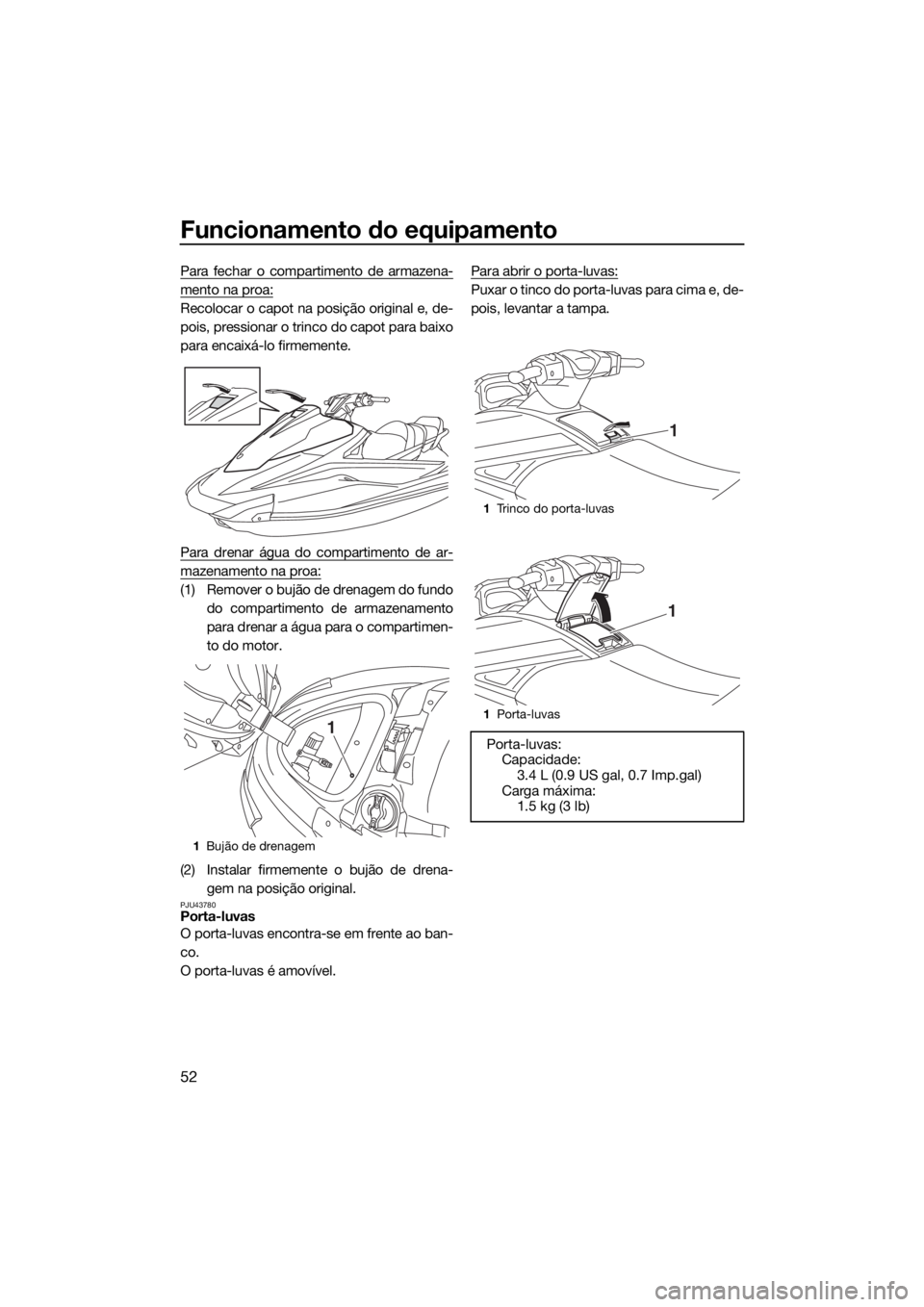

O compartimento de armazenamento na
proa encontra-se sob o capot.Para abrir o compartimento de armazena-
mento na proa:
Puxar o trinco do capot para cima e levantar
a parte traseira do capot.
1Cunho
1
1Trinco do capot
1Compartimento de armazenamento na
proa
Compartimento de armazenamento na
proa:
Capacidade:
72.0 L (19.0 US gal, 15.8 Imp.gal)
Carga máxima:
5.0 kg (11 lb)
1
1
1
UF2X70P0.book Page 51 Wednesday, September 17, 2014 3:19 PM

Funcionamento do equipamento
52
Para fechar o compartimento de armazena-
mento na proa:
Recolocar o capot na posição original e, de-
pois, pressionar o trinco do capot para baixo
para encaixá-lo firmemente.
Para drenar água do compartimento de ar-
mazenamento na proa:
(1) Remover o bujão de drenagem do fundo
do compartimento de armazenamento
para drenar a água para o compartimen-
to do motor.
(2) Instalar firmemente o bujão de drena-
gem na posição original.

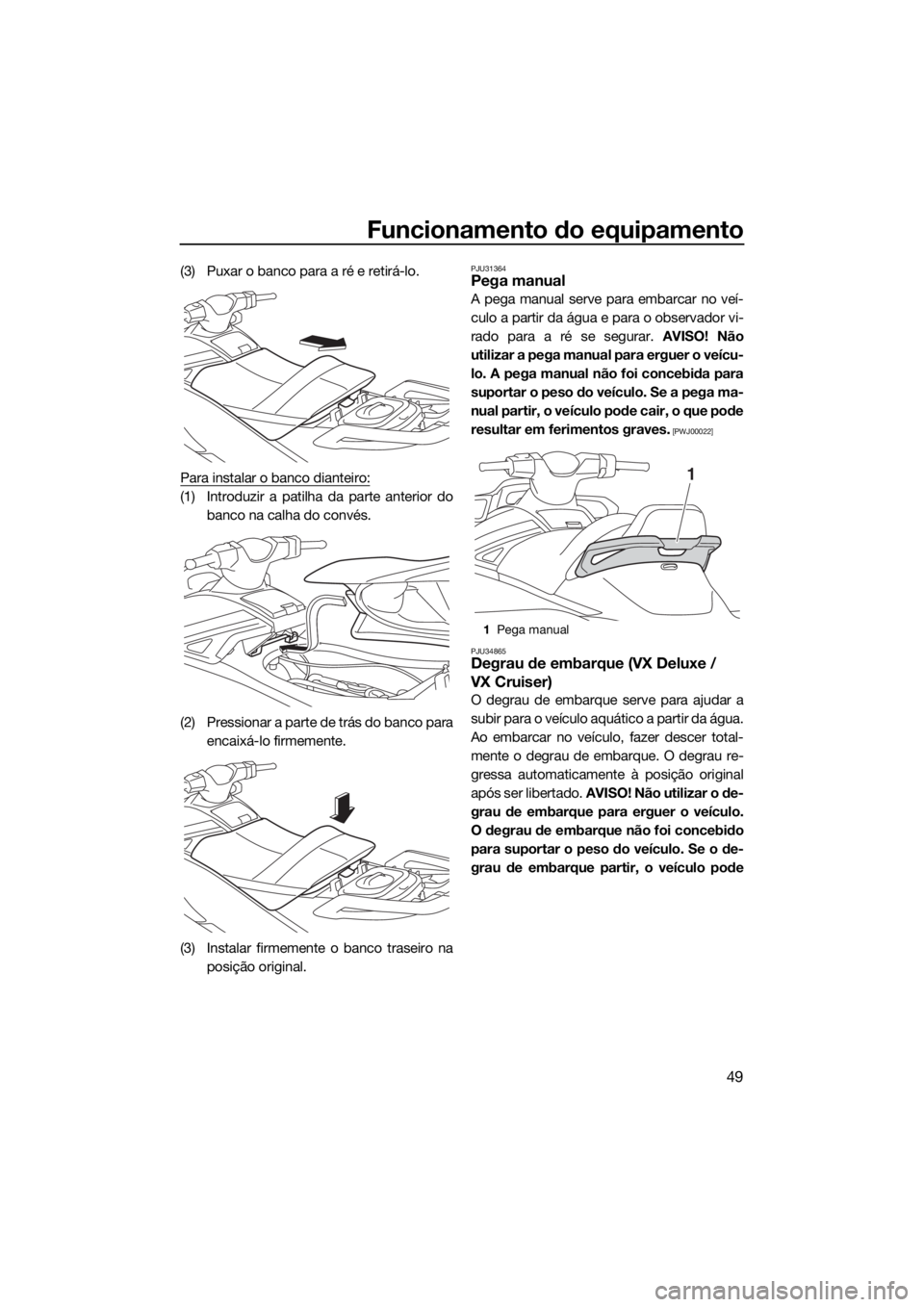

PJU43780Porta-luvas
O porta-luvas encontra-se em frente ao ban-
co.
O porta-luvas é amovível.Para abrir o porta-luvas:
Puxar o tinco do porta-luvas para cima e, de-
pois, levantar a tampa.
1Bujão de drenagem
1
1Trinco do porta-luvas
1Porta-luvas
Porta-luvas:
Capacidade:
3.4 L (0.9 US gal, 0.7 Imp.gal)
Carga máxima:
1.5 kg (3 lb)
1
1
UF2X70P0.book Page 52 Wednesday, September 17, 2014 3:19 PM
