YAMAHA WR 250F 2001 Notices Demploi (in French)

4 - 87
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
KURBELGEHÄUSE UND KURBELWELLE
Demontage-Arbeiten:1 Kurbelgehäusehälften trennen2 Kurbel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELGEHÄUSE UND KURBELGE-
HÄUSE-DEMONTIEREN
Vorbereitung für den Ausbau Motor Siehe unter “MOTOR DEMONTIEREN”.
Kolben Siehe unter “ZYLINDER UND KOLBEN”.
Kickstarterwelle (komplett) Siehe unter “KICKSTARTERWELLE UND SCHALT-
WELLE”.
Segment
Stator Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
Ausgleichswelle Siehe unter “AUSGLEICHSWELLE”.
1 Steuerkettenschiene (hinten) 1
2 Steuerkette 1
3 Ölzufuhrleitung 2 1
12
CARTER ET VILEBREQUIN
Organisation de la dépose:1 Séparation du carter2 Dépose du carter d’huile
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU CARTER ET DU VILEBRE-
QUIN
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU MOTEUR”.
Piston Se reporter à la section “CYLINDRE ET PISTON”.
Arbre de kick complet Se reporter à la section “ARBRE DE KICK ET ARBRE
DE SELECTEUR”.
Barillet
Stator Se reporter à la section “VOLANT MAGNETIQUE
CDI”.
Balancier Se reporter à la section “BALANCIER”.
1 Guide de chaîne de distribution (côté admis-
sion)1
2 Chaîne de distribution 1
3 Tuyau d’arrivée d’huile 2 1
12
CARTER E ALBERO MOTORE
Portata dello smontaggio:1 Separazione carter2 Rimozione dell’albero motore
Portata dello smontaggio Ordine Denominazione Quantità Osservazioni
RIMOZIONE CARTER E ALBERO
MOTORE
Preparazione per la rimozione Motore Fare riferimento al paragrafo “RIMOZIONE DEL
MOTORE”.
Pistone Fare riferimento al paragrafo “CILINDRO E PISTONE”.
Gruppo albero pedivella Fare riferimento al paragrafo “ALBERO PEDIVELLA E
ALBERO DEL CAMBIO”.
Segmento
Statore Fare riferimento al paragrafo “MAGNETE CDI”.
Albero di equilibratura Fare riferimento al paragrafo “BILANCIERE”.
1 Guida catena di distribuzione (lato aspirazione) 1
2 Catena di distribuzione 1
3 Tubazione alimentazione olio 2 1
12

4 - 88
ENGCRANKCASE AND CRANKSHAFT
Extent of removal Order Part name Q’ty Remarks
4 Bolt [L = 45 mm (1.77 in)] 6
Refer to “REMOVAL POINTS”. 5 Bolt [L = 55 mm (2.17 in)] 1
6 Bolt [L = 70 mm (2.76 in)] 4
7 Hose guide 1
8 Clutch cable holder 1
9 Right crankcase 1
10 Left crankcase 1
11 Oil strainer 1
12 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
2
1

4 - 88
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
4 Schraube (L = 45 mm) 6
Siehe unter “AUSBAU”. 5 Schraube (L = 55 mm) 1
6 Schraube (L = 70 mm) 4
7 Kabelführung 1
8 Kupplungszug-Halterung 1
9 Rechtes Kurbelgehäuse 1
10 Linkes Kurbelgehäuse 1
11 Ölsieb 1
12 Kurbelwelle 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
1
2
Organisation de la dépose Ordre Nom de pièce Qté Remarques
4 Boulon [L = 45 mm (1,77 in)] 6
Se reporter à “POINTS DE DEPOSE“. 5 Boulon [L = 55 mm (2,17 in)] 1
6 Boulon [L = 70 mm (2,76 in)] 4
7 Guide de durit 1
8 Support de câble d’embrayage 1
9 Demi-carter droit 1
10 Demi-carter gauche 1
11 Carter d’huile 1
12 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
1
2
Portata dello smontaggio Ordine Denominazione Quantità Osservazioni
4 Bullone [L = 45 mm (1,77 in)] 6
Fare riferimento a “PUNTI DI RIMOZIONE”. 5 Bullone [L = 55 mm (2,17 in)] 1
6 Bullone [L = 70 mm (2,76 in)] 4
7 Guida tubo flessibile 1
8 Supporto cavo frizione 1
9 Carter destro 1
10 Carter sinistro 1
11 Filtro olio 1
12 Albero motore 1 Utilizzare l’utensile speciale.
Fare riferimento a “PUNTI DI RIMOZIONE”.
1
2

4 - 89
ENGCRANKCASE AND CRANKSHAFT
CRANKCASE BEARING
Extent of removal:1 Crankcase bearing removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE BEARING
REMOVAL
Preparation for removal Transmission
Shift cam and shift forkRefer to “TRANSMISSION, SHIFT
CAM AND SHIFT FORK” section.
1 Oil seal 2
2 Bearing 10 Refer to “REMOVAL POINTS”.
1

4 - 89
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
KURBELWELLENLAGER
Demontage-Arbeiten:1 Kurbelbelwellenlager demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELWELLENLAGER DEMONTIE-
REN
Vorbereitung für den Ausbau Getriebe
Schaltwalze und SchaltgabelSiehe unter “GETRIEBE, SCHALTWALZE UND
SCHALTGABELN”.
1 Dichtring 2
2Lager
10Siehe unter “AUSBAU”.
1
ROULEMENTS DE CARTER
Organisation de la dépose:1 Dépose des roulements de carter
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DES ROULEMENTS DE CAR-
TER
Préparation à la dépose Boîte à vitesses
Tambour et fourchettes de sélectionSe reporter à la section “BOITE A VITESSES ET TAM-
BOUR, FOURCHETTE DE SELECTION”.
1 Bague d’étanchéité 2
2Roulement
10Se reporter à “POINTS DE DEPOSE’.
1
CUSCINETTO CARTER
Portata dello smontaggio:1 Rimozione cuscinetto carter
Portata dello smontaggio Ordine Denominazione Quantità Osservazioni
RIMOZIONE CUSCINETTO
CARTER
Preparazione per la rimozione Trasmissione
Camma del cambio e forcella del cambioFare riferimento al paragrafo “TRASMISSIONE,
CAMMA DEL CAMBIO E FORCELLA DEL CAM-
BIO”.
1 Paraolio 2
2 Cuscinetto 10 Fare riferimento a “PUNTI DI RIMOZIONE”.
1

4 - 90
ENGCRANKCASE AND CRANKSHAFT
REMOVAL POINTS
Crankcase
1. Separate:
lRight crankcase
lLeft crankcase
Separation steps:
lRemove the crankcase bolts 1, hose
guide 2 and clutch cable holder 3.
NOTE:
Loosen each bolt 1/4 of a turn at a time and
after all the bolts are loosened, remove
them.
lRemove the right crankcase 4.
NOTE:
lPlace the crankcase with its left side
downward and split it by inserting a screw-
driver tip into the splitting slit a in the
crankcase.
lLift the right crankcase horizontally while
lightly patting the case splitting slit and
engine mounting boss using a soft ham-
mer, and leave the crankshaft and trans-
mission with the left crankcase.
CAUTION:
Use soft hammer to tap on the case half.
Tap only on reinforced portions of case.
Do not tap on gasket mating surface.
Work slowly and carefully. Make sure the
case halves separate evenly. If one end
“hangs up”, take pressure off the push
screw, realign, and start over. If the
cases do not separate, check for a
remaining case screw or fitting. Do not
force.
lRemove the dowel pins and O-ring.
a
4

ENG
4 - 90
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
AUSBAU
Kurbelgehäuse
1. Trennen:
lRechtes Kurbelgehäusehälf-
te
lLinkes Kurbelgehäusehälfte
Arbeitsschritte
lKurbelgehäuse-Schrauben 1,
Kabelführung 2 und Kupp-
lungszug-Halterung 3 demon-
tieren.
HINWEIS:
Alle Schrauben um eine Vierte-
lumdrehung lockern, danach ganz
herausschrauben.
lDas rechte Kurbelgehäuse 4
demontieren.
HINWEIS:
lDas Kurbelgehäuse so able-
gen, daß die linke Seite nach
unten weist und das Gehäuse
teilen, indem die Spitze eines
Flachklingen-Schraubendre-
hers in den dafür vorgesehenen
Schlitz a im Kurbelgehäuse
gesteckt wird.
lDen Teilungsschlitz im Gehäu-
se und die Motor-Montagehalte-
rung mit einem Kunststoff- oder
Gummihammer leicht anprellen
und das rechtes Kurbelgehäuse
horizontal abheben. Dabei ver-
bleiben Kurbelwelle und Getrie-
be in der anderen linken Kurbel-
gehäusehälfte.
ACHTUNG:
Nur mit einem Gummihammer
auf das Kurbelgehäuse schla-
gen. Nur auf verstärkte Berei-
che des Gehäuses, niemals auf
die Paßflächen schlagen. Ruhig
und sorgfältig arbeiten. Falls
die Gehäusehälften nicht
gleichmäßig auseinanderge-
hen, diese wieder zusammen-
bringen und von vorn begin-
nen. Sicherstellen, daß alle
Schrauben demontiert sind.
lPaßstifte und O-Ring demontie-
ren.
POINTS DE DEPOSE
Carter
1. Séparer:
lDemi-carter droit
lDemi-carter gauche
Etapes de la séparation:
lDéposer les boulons de carter 1,
le guide de durit 2 et le support de
câble d’embrayage 3.
N.B.:
Desserrer chaque boulon d’un quart
de tour à la fois, et quand tous les
boulons sont desserrés, les déposer.
lDéposer le demi-carter droit 4.
N.B.:
lDéposer le carter le côté gauche
vers le bas et le séparer en insérant
la pointe d’un tournevis dans la
fente de séparation a du carter.
lSoulever uniformément le demi-
carter droit tout en tapotant légère-
ment la fente de séparation ainsi
que la noix de montage du moteur
à l’aide d’un maillet en plastique.
Le carter et la boîte à vitesses res-
tent attachés au demi-carter gau-
che.
ATTENTION:
Utiliser un maillet en plastique, et
ne taper que sur les portions ren-
forcées du carter. Ne pas taper sur
les plans de joint. Travailler lente-
ment et avec précaution, en s’assu-
rant que les deux demi-carters se
séparent uniformément. Si elles
restent collées d’un côté, relâcher
le boulon presseur, rétablir le
parallélisme, et recommencer. Si le
carter ne se sépare pas, vérifier si
on n’a pas oublié d’enlever un bou-
lon ou une vis. Il ne faut surtout
pas forcer.
lDéposer les goujons et le joint tori-
que.
PUNTI DI RIMOZIONE
Carter
1. Separare:
lCarter destro
lCarter sinistro
Fasi per la separazione:
lRimuovere i bulloni del carter 1,
la guida del flessibile 2 e il sup-
porto del cavo della frizione 3.
NOTA:
Svitare ogni bullone di 1/4 di giro e
dopo aver allentato tutti i bulloni,
rimuoverli.
lRimuovere il carter destro 4.
NOTA:
lPosizionare il carter con il lato
sinistro rivolto verso il basso e
separarlo inserendo la punta di un
cacciavite nella fenditura di sepa-
razione a nel carter.
lSollevare orizzontalmente il carter
destro picchiettando leggermente
le fenditure di separazione e la bor-
chia di montaggio del motore uti-
lizzando un martello morbido e
lasciare l’albero motore e la tra-
smissione con il carter sinistro.
ATTENZIONE:
Utilizzare un martello morbido per
picchiettare sul semicarter. Pic-
chiettare esclusivamente sulle parti
rinforzate del carter. Non picchiet-
tare sulla superficie di accoppia-
mento della guarnizione. Operare
lentamente e con cautela. Accer-
tarsi che i semicarter si separino in
due metà uguali. Se una estremità
resta “attaccata”, togliere pres-
sione dalla vite di spinta, rialline-
are e ricominciare. Se i semicarter
non si separano, controllare la pre-
senza di eventuali viti o dispositivi
di fissaggio residui. Non forzare.
lRimuovere i perni di centraggio e
l’O-ring.

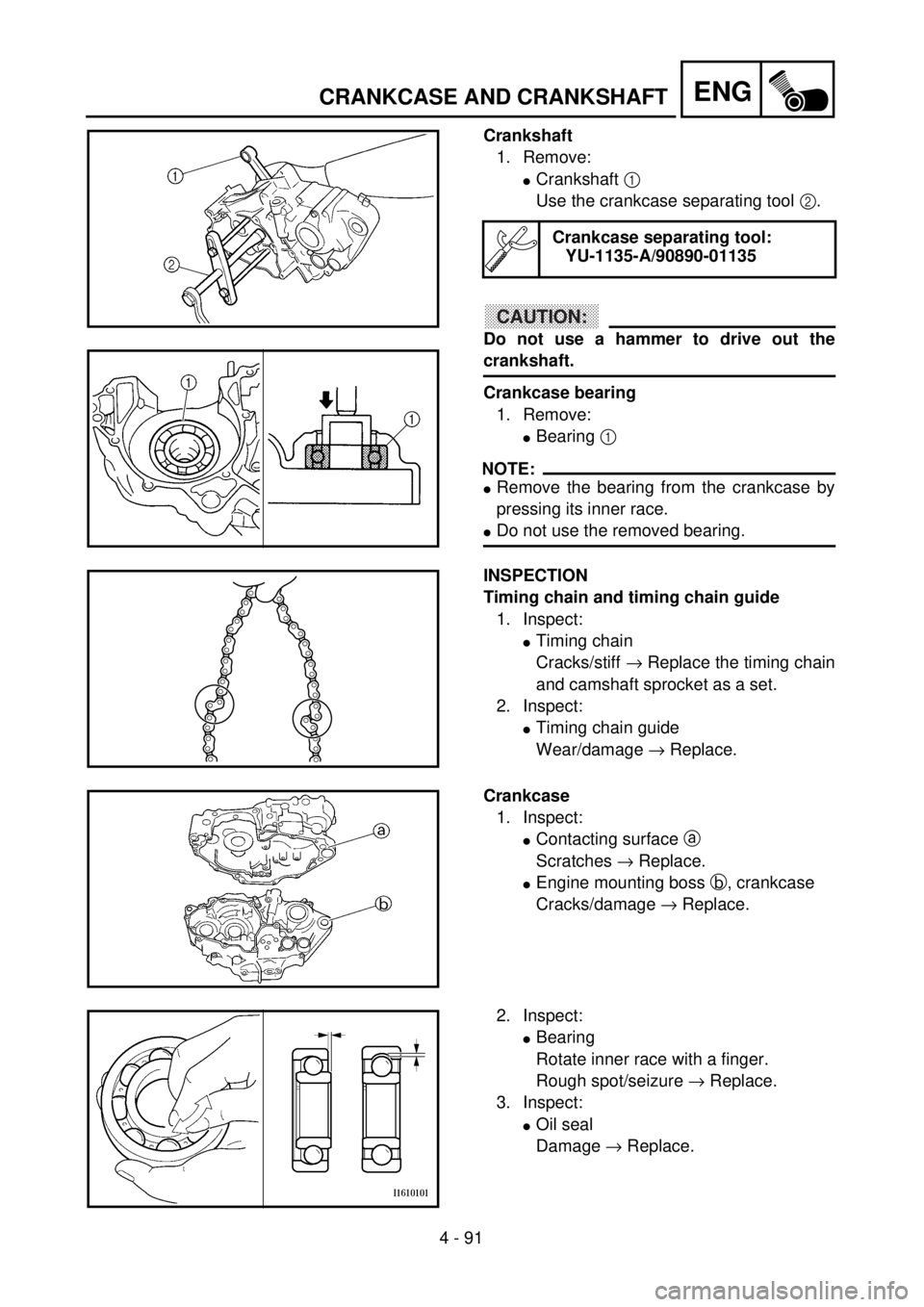

4 - 91
ENGCRANKCASE AND CRANKSHAFT
Crankshaft
1. Remove:
lCrankshaft 1
Use the crankcase separating tool 2.
CAUTION:
Do not use a hammer to drive out the
crankshaft.
Crankcase bearing
1. Remove:
lBearing 1
NOTE:
lRemove the bearing from the crankcase by
pressing its inner race.
lDo not use the removed bearing.
Crankcase separating tool:
YU-1135-A/90890-01135
INSPECTION
Timing chain and timing chain guide
1. Inspect:
lTiming chain
Cracks/stiff ® Replace the timing chain
and camshaft sprocket as a set.
2. Inspect:
lTiming chain guide
Wear/damage ® Replace.
Crankcase
1. Inspect:
lContacting surface a
Scratches ® Replace.
lEngine mounting boss b, crankcase
Cracks/damage ® Replace.
2. Inspect:
lBearing
Rotate inner race with a finger.
Rough spot/seizure ® Replace.
3. Inspect:
lOil seal
Damage ® Replace.

ENG
4 - 91
Kurbelwelle
1. Demontieren:
lKurbelwelle 1
Das Kurbelgehäuse-Trenn-
werkzeug 2.
ACHTUNG:
Die Kurbelwelle niemals mit einem
Hammer austreiben.
Kurbelwellenlager
1. Demontieren:
lLager 1
HINWEIS:
lDie Lagerpresse auf den Innen-
laufring setzen und das Lager aus
dem Kurbelgehäuse herauspres-
sen.
lDas ausgebaute Lager nicht wie-
derverwenden.
PRÜFUNG
Steuerkette und Steuerketten-
schiene
1. Kontrollieren:
lSteuerkette
Rißbildung/Schwergängig-
keit ® Steuerkette und Nok-
kenwellenrad im Satz
erneuern.
2. Kontrollieren:
lSteuerkettenschiene
Verschleiß/Beschädigung ®
Erneuern.
Kurbelgehäuse
1. Kontrollieren:
lKontaktfläche a
Riefen ® Erneuern.
lMotoraufhängungsbohrung
b (Kurbelgehäuse)
Rißbildung/Beschädigung
® Erneuern.
Kurbelgehäuse-Trenn-
werkzeug
YU-1135-A/
90890-01135
2. Kontrollieren:
lLager
Den inneren Laufring mit
dem Finger drehen.
Schwergängigkeit/Freßspu-
ren ® Erneuern.
3. Kontrollieren:
lDichtring
Verschleiß/Beschädigung ®
Erneuern. Vilebrequin
1. Déposer:
lVilebrequin 1
Utiliser l’outil de séparateur de
carter 2.
ATTENTION:
Ne pas se servir d’un marteau pour
effectuer ce travail.
Roulement du vilebrequin
1. Déposer:
lRoulement 1
N.B.:
lSéparer le roulement du carter en
comprimant sa cage interne.
lNe pas réutiliser le roulement déposé.
Outil de séparation de
carter:
YU-1135-A/
90890-01135
CONTROLE
Chaîne de distribution et guide de
chaîne de distribution
1. Contrôler:
lChaîne de distribution
Craquelures/raideur ® Rem-
placer l’ensemble chaîne de
distribution et pignon d’arbre à
cames.
2. Contrôler:
lGuide de chaîne de distribution
Usure/endommagement ®
Remplacer.
Carter
1. Contrôler:
lSurface de contact a
Rayures ® Remplacer.
lBossage de montage du moteur
b, carter
Craquelures/endommagement
® Remplacer.
2. Contrôler:
lRoulement
Faire tourner la cage interne
avec le doigt.
Point dur/grippage ® Rempla-
cer.
3. Contrôler:
lBague d’étanchéité
Usure/endommagement ®
Remplacer.Albero motore
1. Rimuovere:
lAlbero motore 1
Utilizzare l’utensile per la
separazione del carter 2.
ATTENZIONE:
Non utilizzare un martello per far
uscire l’albero motore.
Cuscinetto carter
1. Rimuovere:
lCuscinetto 1
NOTA:
lRimuovere il cuscinetto dal carter
esercitando pressione sull’anello
interno.
lNon usare il cuscinetto rimosso.
Utensile per la separa-
zione del carter:
YU-1135-A/
90890-01135
ISPEZIONE
Catena di distribuzione e guida della
catena di distribuzione
1. Ispezionare:
lCatena di distribuzione
Incrinature/rigidità ® Sostitu-
ire in blocco la catena di distri-
buzione e la ruota dentata
dell’albero a camme.
2. Ispezionare:
lGuida catena di distribuzione
Usura/danno ® Sostituire.
Carter
1. Ispezionare:
lSuperfici di contatto a
Graffi ® Sostituire.
lBorchia di montaggio del
motore b, carter
Incrinature/danno ® Sostitu-
ire.
2. Ispezionare:
lCuscinetto
Far ruotare l’anello interno con
un dito.
Punti rugosi/grippaggio ®
Sostituire.
3. Ispezionare:
lParaolio
Danni ® Sostituire.
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 92
ENGCRANKCASE AND CRANKSHAFT
EC4N4201
Crankshaft
1. Measure:
lRunout limit a
lSmall end free play limit b
lConnecting rod big end side clearance
c
lCrank width d
Out of specification ® Replace.
Use the dial gauge and a thickness
gauge.
Dial gauge and stand:
YU-3097/90890-01252
Standard
Runout
limit:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Small end
free play:0.4 ~ 1.0 mm
(0.016 ~ 0.039 in)2.0 mm
(0.08 in)
Side
clearance:0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)0.50 mm
(0.02 in)
Crack
width:55.95 ~ 56.00 mm
(2.203 ~ 2.205 in)—
Oil strainer
1. Inspect:
lOil strainer
Damage ® Replace.
Oil delivery pipe 2
1. Inspect:
lOil delivery pipe 2 1
lO-ring 2
Damage ® Replace.
lOil orifice a
Clogged ® Blow.
