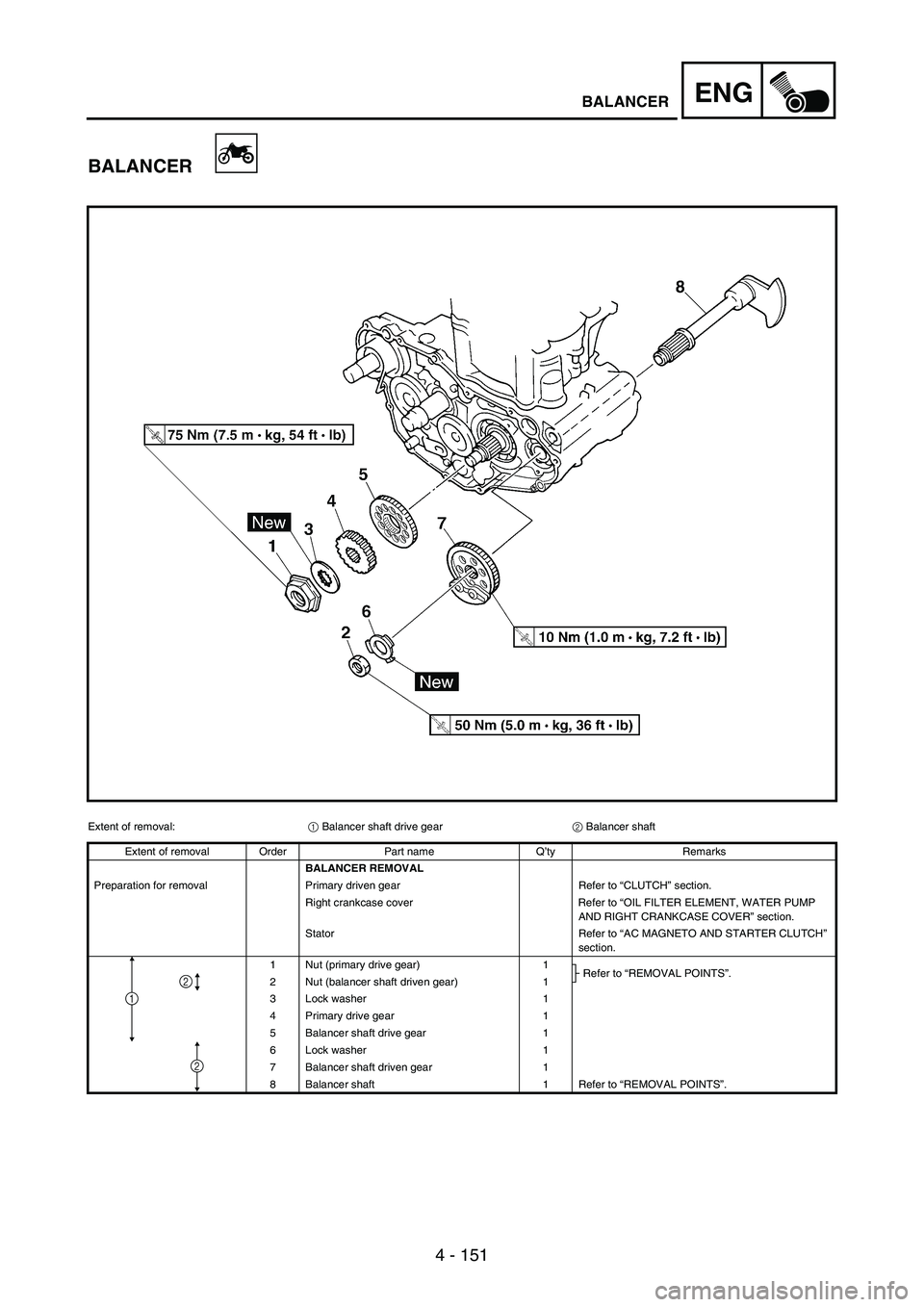

4 - 151
ENGBALANCER
BALANCER
Extent of removal:
1 Balancer shaft drive gear
2 Balancer shaft
Extent of removal Order Part name Q’ty Remarks
BALANCER REMOVAL
Preparation for removal Primary driven gear Refer to “CLUTCH” section.
Right crankcase cover Refer to “OIL FILTER ELEMENT, WATER PUMP
AND RIGHT CRANKCASE COVER” section.
Stator Refer to “AC MAGNETO AND STARTER CLUTCH”
section.
1 Nut (primary drive gear) 1
Refer to “REMOVAL POINTS”.
2 Nut (balancer shaft driven gear) 1
3 Lock washer 1
4 Primary drive gear 1
5 Balancer shaft drive gear 1
6 Lock washer 1
7 Balancer shaft driven gear 1
8 Balancer shaft 1 Refer to “REMOVAL POINTS”.
1
2
2

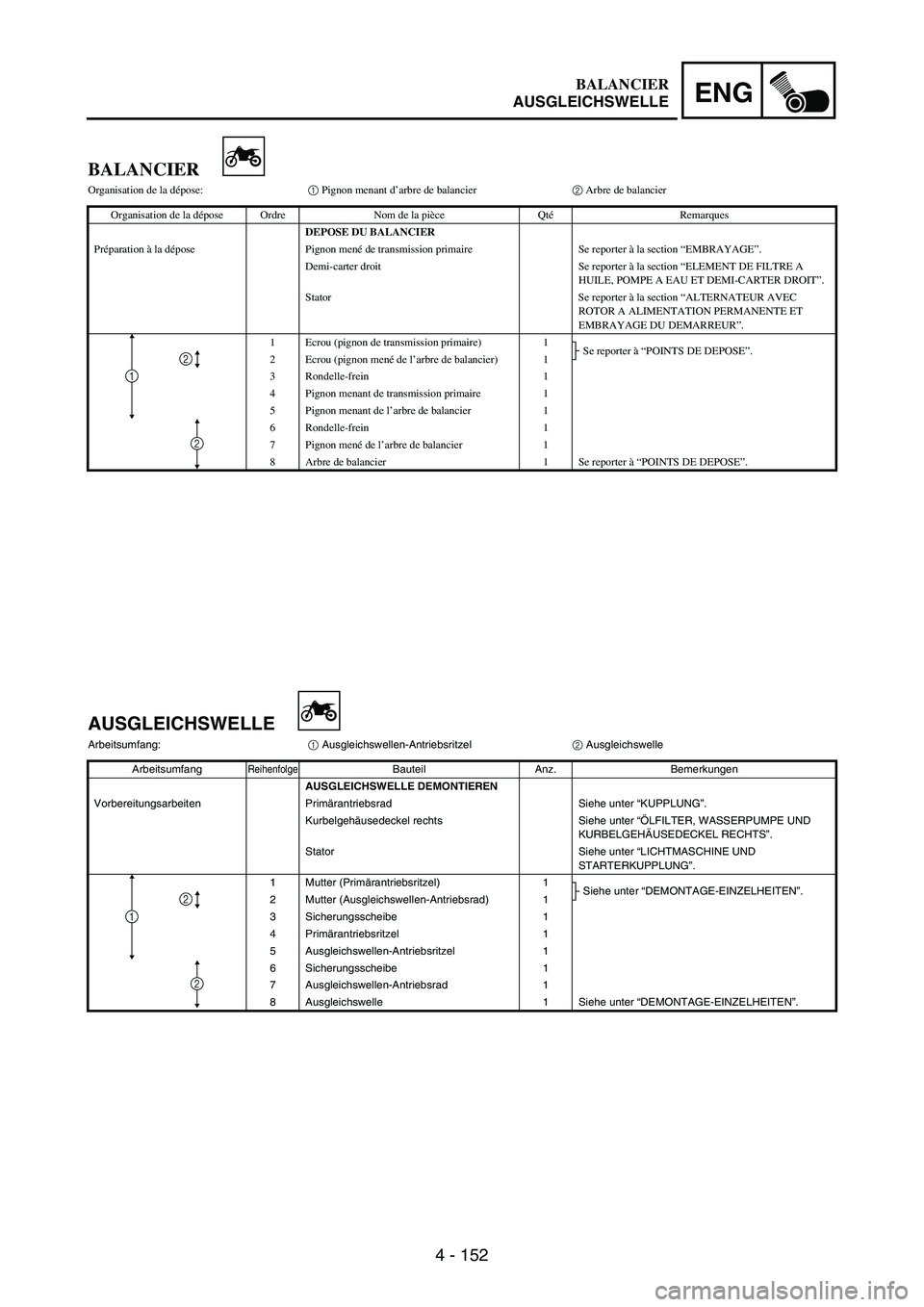

4 - 152
ENG
BALANCIER
Organisation de la dépose:1 Pignon menant d’arbre de balancier2 Arbre de balancier
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU BALANCIER
Préparation à la dépose Pignon mené de transmission primaire Se reporter à la section “EMBRAYAGE”.
Demi-carter droit Se reporter à la section “ELEMENT DE FILTRE A
HUILE, POMPE A EAU ET DEMI-CARTER DROIT”.
Stator Se reporter à la section “ALTERNATEUR AVEC
ROTOR A ALIMENTATION PERMANENTE ET
EMBRAYAGE DU DEMARREUR”.
1 Ecrou (pignon de transmission primaire) 1
Se reporter à “POINTS DE DEPOSE”.
2 Ecrou (pignon mené de l’arbre de balancier) 1
3 Rondelle-frein 1
4 Pignon menant de transmission primaire 1
5 Pignon menant de l’arbre de balancier 1
6 Rondelle-frein 1
7 Pignon mené de l’arbre de balancier 1
8 Arbre de balancier 1 Se reporter à “POINTS DE DEPOSE”.
1
2
2
AUSGLEICHSWELLE
Arbeitsumfang:
1 Ausgleichswellen-Antriebsritzel
2 Ausgleichswelle
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
AUSGLEICHSWELLE DEMONTIEREN
Vorbereitungsarbeiten Primärantriebsrad Siehe unter “KUPPLUNG”.
Kurbelgehäusedeckel rechts Siehe unter “ÖLFILTER, WASSERPUMPE UND
KURBELGEHÄUSEDECKEL RECHTS”.
Stator Siehe unter “LICHTMASCHINE UND
STARTERKUPPLUNG”.
1 Mutter (Primärantriebsritzel) 1
Siehe unter “DEMONTAGE-EINZELHEITEN”.
2 Mutter (Ausgleichswellen-Antriebsrad) 1
3 Sicherungsscheibe 1
4Primärantriebsritzel 1
5 Ausgleichswellen-Antriebsritzel 1
6 Sicherungsscheibe 1
7 Ausgleichswellen-Antriebsrad 1
8 Ausgleichswelle 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
1
2
2
BALANCIER
AUSGLEICHSWELLE

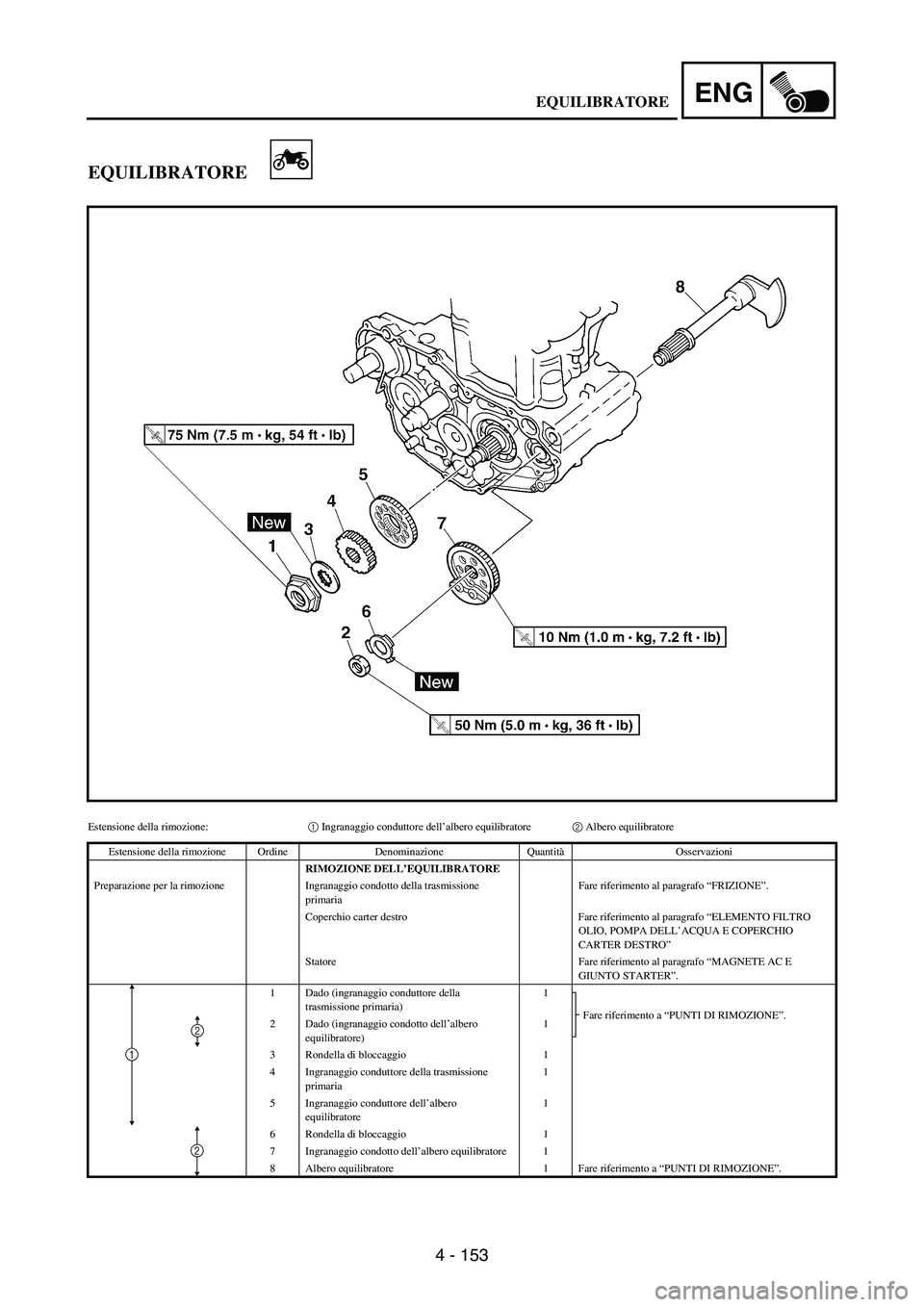

4 - 153
ENG
EQUILIBRATORE
Estensione della rimozione:1 Ingranaggio conduttore dell’albero equilibratore2 Albero equilibratore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DELL’EQUILIBRATORE
Preparazione per la rimozione Ingranaggio condotto della trasmissione
primariaFare riferimento al paragrafo “FRIZIONE”.
Coperchio carter destro Fare riferimento al paragrafo “ELEMENTO FILTRO
OLIO, POMPA DELL’ACQUA E COPERCHIO
CARTER DESTRO”
Statore Fare riferimento al paragrafo “MAGNETE AC E
GIUNTO STARTER”.
1 Dado (ingranaggio conduttore della
trasmissione primaria)1
Fare riferimento a “PUNTI DI RIMOZIONE”.
2 Dado (ingranaggio condotto dell’albero
equilibratore)1
3 Rondella di bloccaggio 1
4 Ingranaggio conduttore della trasmissione
primaria1
5 Ingranaggio conduttore dell’albero
equilibratore1
6 Rondella di bloccaggio 1
7 Ingranaggio condotto dell’albero equilibratore 1
8 Albero equilibratore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
1
2
2
EQUILIBRATORE

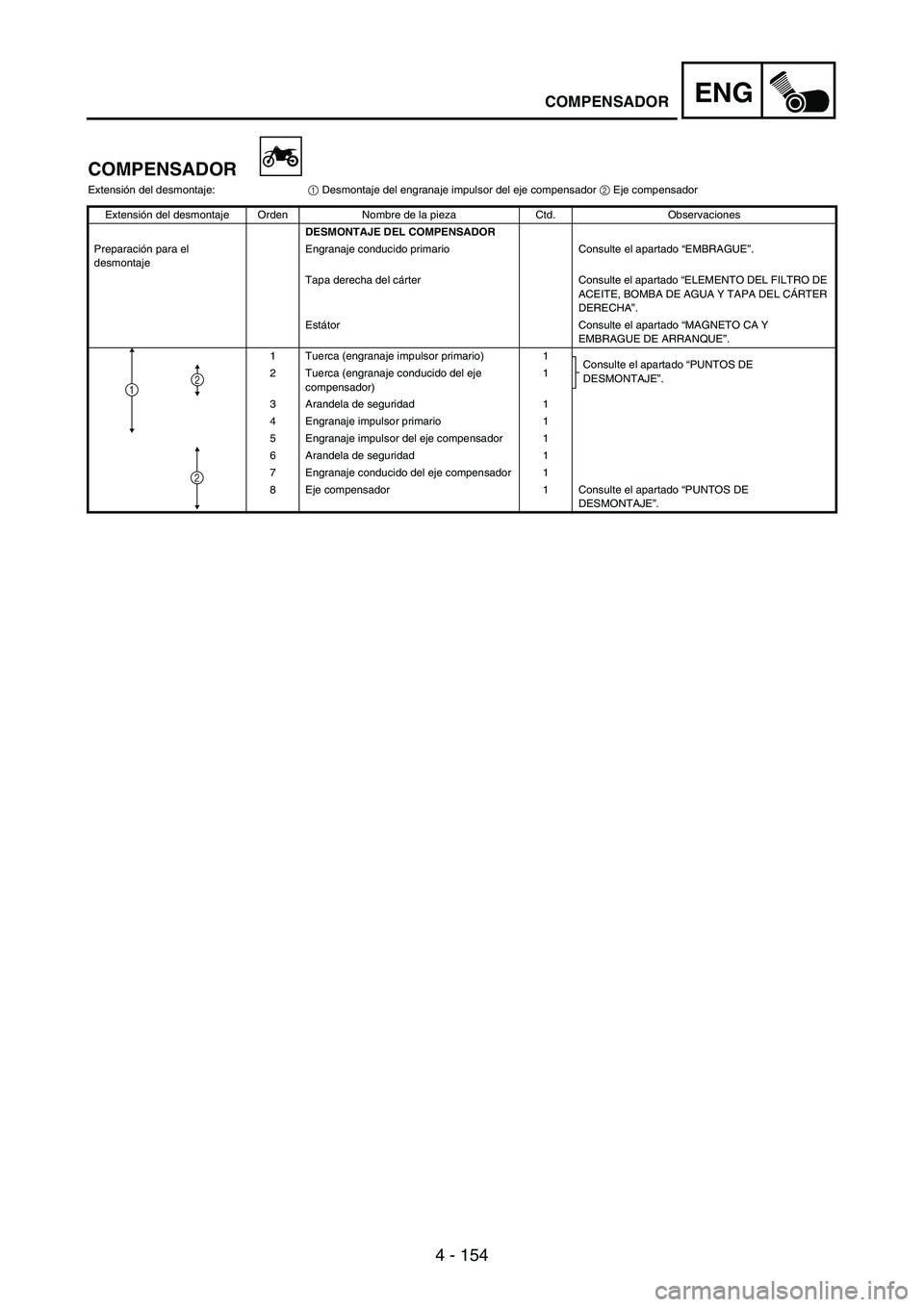

4 - 154
ENG
COMPENSADOR
Extensión del desmontaje:
1 Desmontaje del engranaje impulsor del eje compensador
2 Eje compensador
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL COMPENSADOR
Preparación para el
desmontajeEngranaje conducido primario Consulte el apartado “EMBRAGUE”.
Tapa derecha del cárter Consulte el apartado “ELEMENTO DEL FILTRO DE
ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER
DERECHA”.
Estátor Consulte el apartado “MAGNETO CA Y
EMBRAGUE DE ARRANQUE”.
1 Tuerca (engranaje impulsor primario) 1
Consulte el apartado “PUNTOS DE
DESMONTAJE”. 2 Tuerca (engranaje conducido del eje
compensador)1
3 Arandela de seguridad 1
4 Engranaje impulsor primario 1
5 Engranaje impulsor del eje compensador 1
6 Arandela de seguridad 1
7 Engranaje conducido del eje compensador 1
8 Eje compensador 1 Consulte el apartado “PUNTOS DE
DESMONTAJE”.
12
2
COMPENSADOR

4 - 185
ENGAC MAGNETO AND STARTER CLUTCH
AC MAGNETO AND STARTER CLUTCH
Extent of removal:
1 Starter clutch/wheel gear removal
2 Rotor removal
3 Pickup coil/stator removal
Extent of removal Order Part name Q’ty Remarks
AC MAGNETO AND STATOR REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT” section in
the CHAPTER 3.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section.
Bolt [radiator (left)] Refer to “RADIATOR” section.
Disconnect the AC magneto lead.
1 Shift pedal 1
2 Engine guard (left) 1
3 Cover (torque limiter) 1
4 Torque limiter 1 Do not disassemble.
5 Crankcase cover (left) 1
6 Gasket 1
7 Dowel pin 2
31

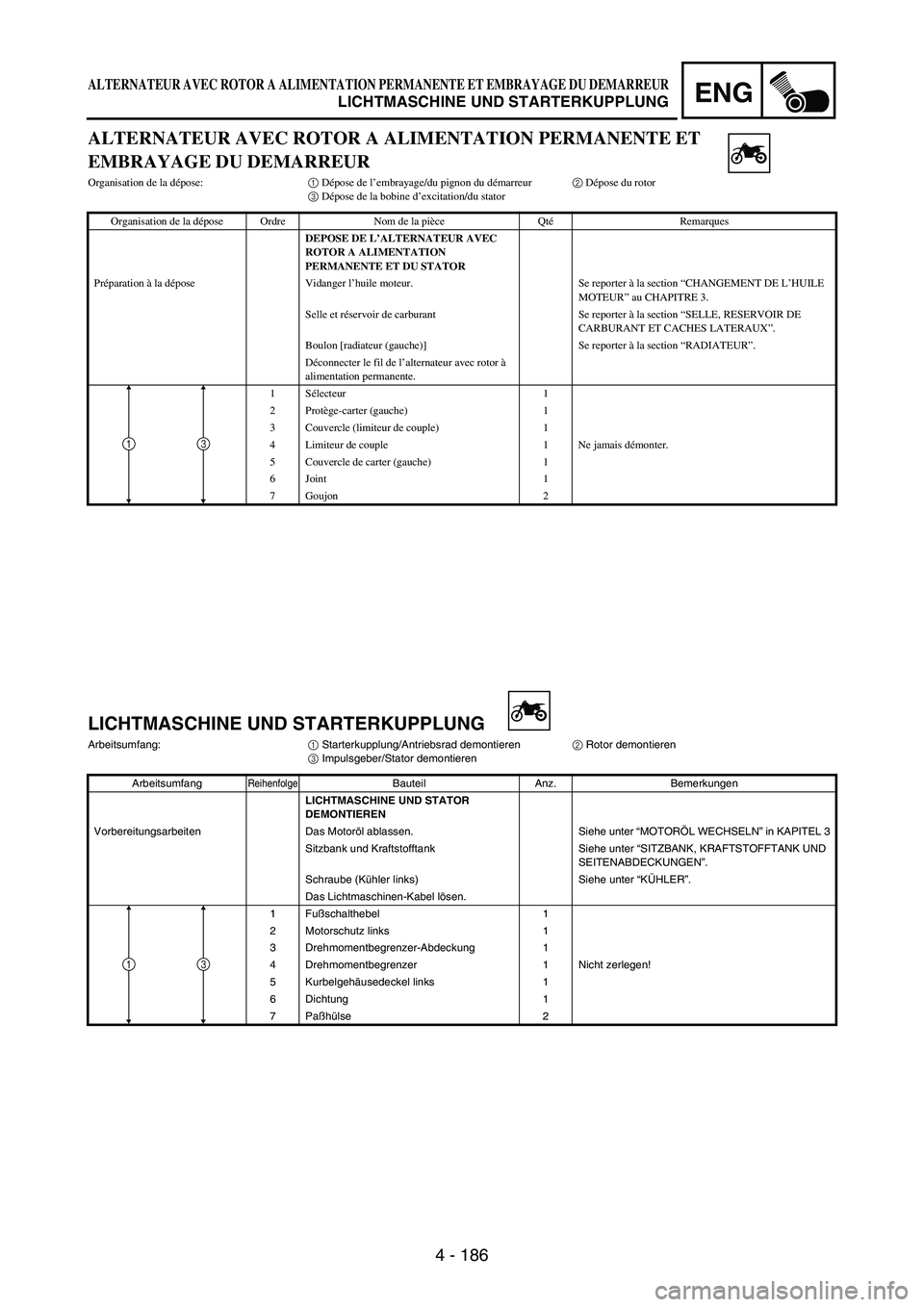

4 - 186
ENG
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET
EMBRAYAGE DU DEMARREUR
Organisation de la dépose:1 Dépose de l’embrayage/du pignon du démarreur2 Dépose du rotor
3 Dépose de la bobine d’excitation/du stator
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’ALTERNATEUR AVEC
ROTOR A ALIMENTATION
PERMANENTE ET DU STATOR
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
MOTEUR” au CHAPITRE 3.
Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE
CARBURANT ET CACHES LATERAUX”.
Boulon [radiateur (gauche)] Se reporter à la section “RADIATEUR”.
Déconnecter le fil de l’alternateur avec rotor à
alimentation permanente.
1Sélecteur 1
2Protège-carter (gauche) 1
3 Couvercle (limiteur de couple) 1
4 Limiteur de couple 1 Ne jamais démonter.
5 Couvercle de carter (gauche) 1
6 Joint 1
7Goujon 2
31
LICHTMASCHINE UND STARTERKUPPLUNG
Arbeitsumfang:
1 Starterkupplung/Antriebsrad demontieren
2 Rotor demontieren
3 Impulsgeber/Stator demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
LICHTMASCHINE UND STATOR
DEMONTIEREN
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in KAPITEL 3
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Schraube (Kühler links) Siehe unter “KÜHLER”.
Das Lichtmaschinen-Kabel lösen.
1Fußschalthebel 1
2 Motorschutz links 1
3 Drehmomentbegrenzer-Abdeckung 1
4 Drehmomentbegrenzer 1 Nicht zerlegen!
5 Kurbelgehäusedeckel links 1
6 Dichtung 1
7Paßhülse 2
31
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU DEMARREUR
LICHTMASCHINE UND STARTERKUPPLUNG

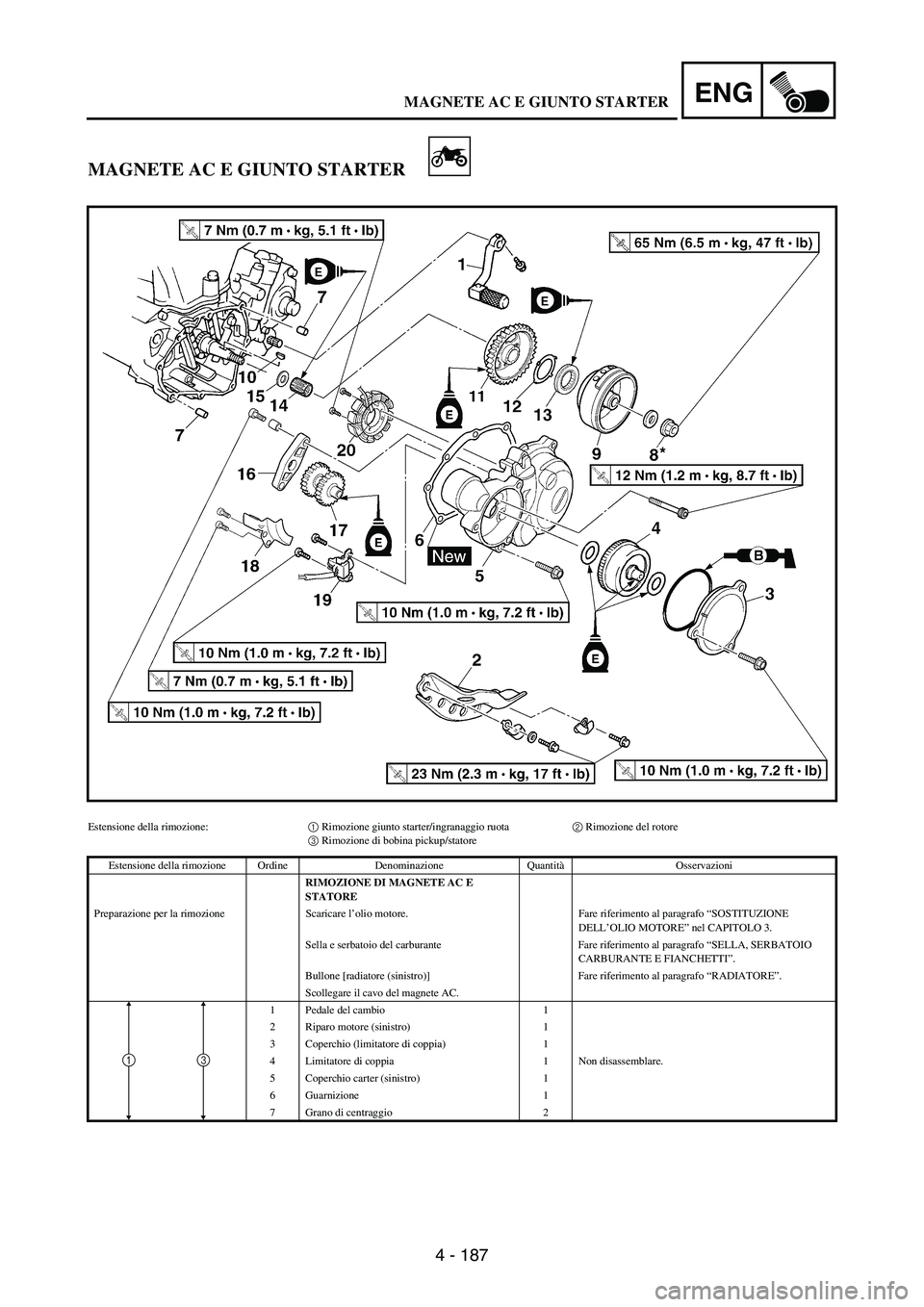

4 - 187
ENG
MAGNETE AC E GIUNTO STARTER
Estensione della rimozione:1 Rimozione giunto starter/ingranaggio ruota2 Rimozione del rotore
3 Rimozione di bobina pickup/statore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DI MAGNETE AC E
STATORE
Preparazione per la rimozione Scaricare l’olio motore. Fare riferimento al paragrafo “SOSTITUZIONE
DELL’OLIO MOTORE” nel CAPITOLO 3.
Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI”.
Bullone [radiatore (sinistro)] Fare riferimento al paragrafo “RADIATORE”.
Scollegare il cavo del magnete AC.
1 Pedale del cambio 1
2 Riparo motore (sinistro) 1
3 Coperchio (limitatore di coppia) 1
4 Limitatore di coppia 1 Non disassemblare.
5 Coperchio carter (sinistro) 1
6 Guarnizione 1
7 Grano di centraggio 2
31
MAGNETE AC E GIUNTO STARTER

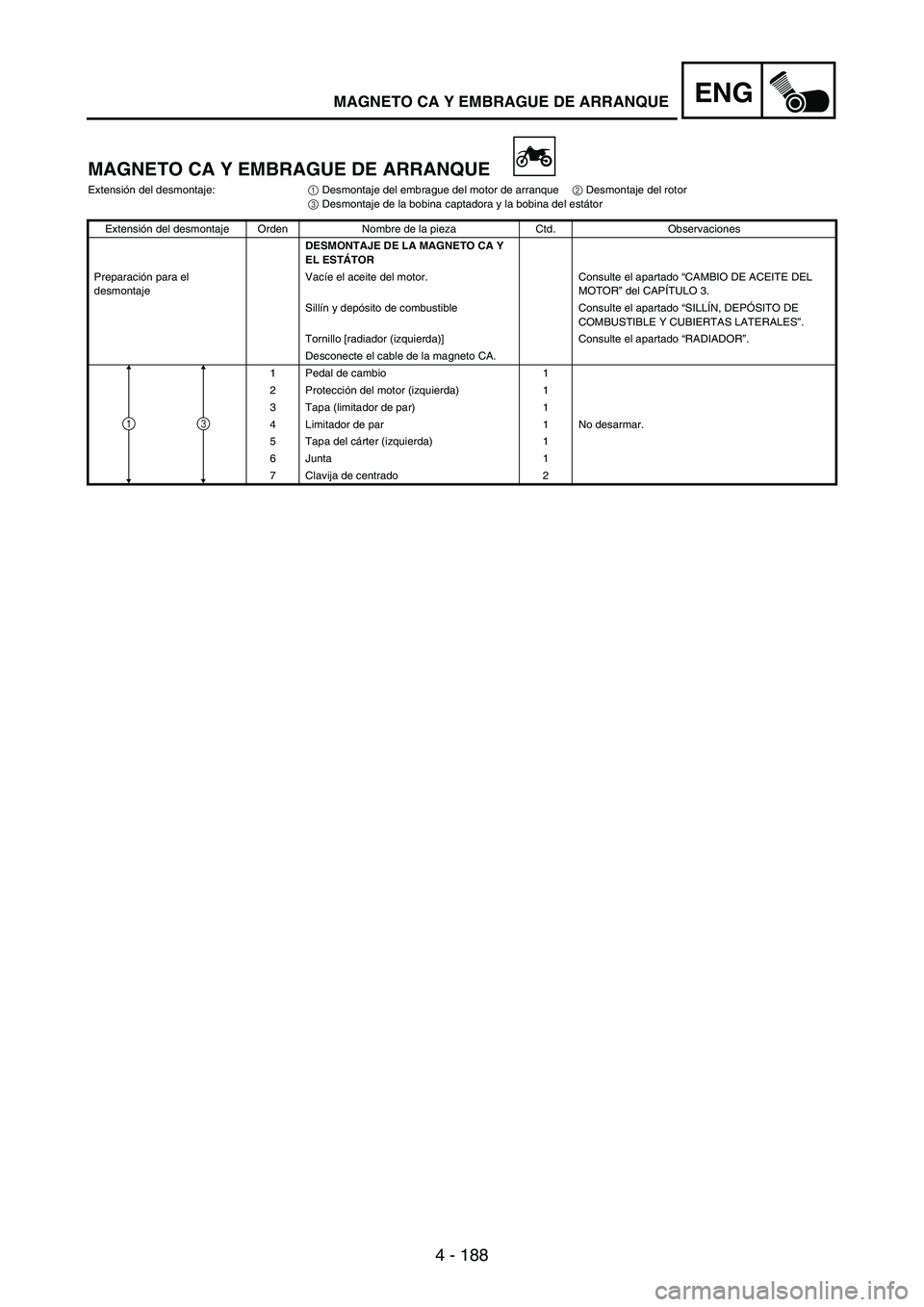

4 - 188
ENG
MAGNETO CA Y EMBRAGUE DE ARRANQUE
Extensión del desmontaje:
1 Desmontaje del embrague del motor de arranque
2 Desmontaje del rotor
3 Desmontaje de la bobina captadora y la bobina del estátor
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA MAGNETO CA Y
EL ESTÁTOR
Preparación para el
desmontajeVacíe el aceite del motor. Consulte el apartado “CAMBIO DE ACEITE DEL
MOTOR” del CAPÍTULO 3.
Sillín y depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE
COMBUSTIBLE Y CUBIERTAS LATERALES”.
Tornillo [radiador (izquierda)] Consulte el apartado “RADIADOR”.
Desconecte el cable de la magneto CA.
1 Pedal de cambio 1
2 Protección del motor (izquierda) 1
3 Tapa (limitador de par) 1
4 Limitador de par 1 No desarmar.
5 Tapa del cárter (izquierda) 1
6 Junta 1
7 Clavija de centrado 2
31
MAGNETO CA Y EMBRAGUE DE ARRANQUE

4 - 189
ENGAC MAGNETO AND STARTER CLUTCH
NOTE:Tighten the rotor nut to 65 Nm (6.5 m  kg, 47 ft  lb), loosen and retighten the rotor nut to 65 Nm (6.5 m  kg, 47 ft  lb).
Extent of removal Order Part name Q’ty Remarks
8* Nut (rotor) 1 Refer to NOTE.
9 Rotor 1 Use special tool.
Refer to “REMOVAL POINTS”.
10 Woodruff key 1
11 Starter clutch drive gear 1
12 Starter clutch assembly cover 1
13 Starter clutch 1 Refer to “REMOVAL POINTS”.
14 Bearing 1
15 Washer 1
16 Idle gear plate 1
17 Idle gear 1
18 Holder 1
19 Pickup coil 1
20 Stator 1
2
1
3

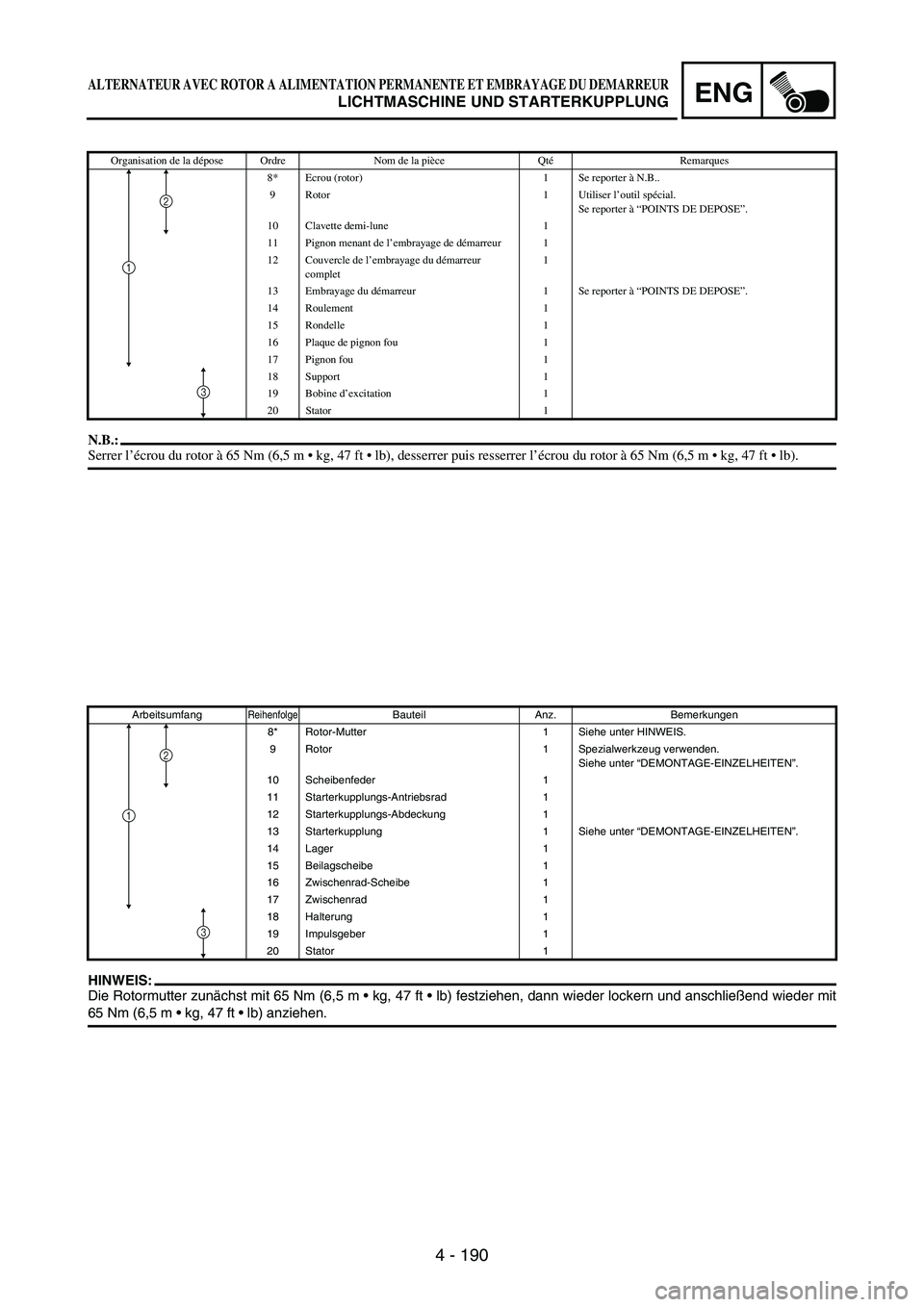

4 - 190
ENG
N.B.:Serrer l’écrou du rotor à 65 Nm (6,5 m  kg, 47 ft  lb), desserrer puis resserrer l’écrou du rotor à 65 Nm (6,5 m  kg, 47 ft  lb).
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
8* Ecrou (rotor) 1 Se reporter à N.B..
9 Rotor 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
10 Clavette demi-lune 1
11 Pignon menant de l’embrayage de démarreur 1
12 Couvercle de l’embrayage du démarreur
complet 1
13 Embrayage du démarreur 1 Se reporter à “POINTS DE DEPOSE”.
14 Roulement 1
15 Rondelle 1
16 Plaque de pignon fou 1
17 Pignon fou 1
18 Support 1
19 Bobine d’excitation 1
20 Stator 1
2
1
3
HINWEIS:
Die Rotormutter zunächst mit 65 Nm (6,5 m  kg, 47 ft  lb) festziehen, dann wieder lockern und anschließend wieder mit
65 Nm (6,5 m  kg, 47 ft  lb) anziehen.
ArbeitsumfangReihenfolgeBauteil Anz. Bemerkungen
8* Rotor-Mutter 1 Siehe unter HINWEIS.
9 Rotor 1 Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”.
10 Scheibenfeder 1
11 Starterkupplungs-Antriebsrad 1
12 Starterkupplungs-Abdeckung 1
13 Starterkupplung 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
14 Lager 1
15 Beilagscheibe 1
16 Zwischenrad-Scheibe 1
17 Zwischenrad 1
18 Halterung 1
19 Impulsgeber 1
20 Stator 1
2
1
3
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU DEMARREUR
LICHTMASCHINE UND STARTERKUPPLUNG
