Page 91 of 238

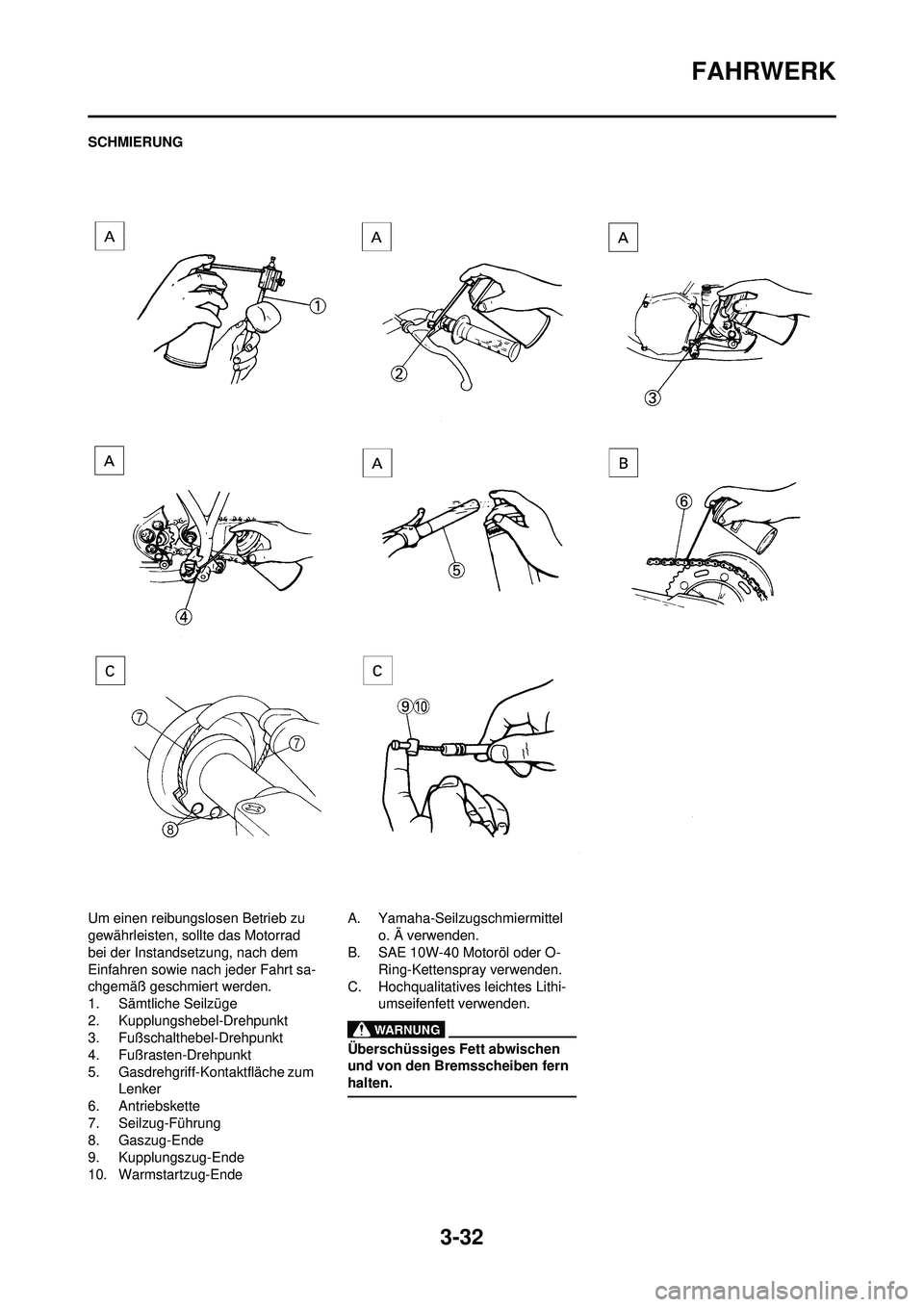

YAMAHA WR 250F 2010  Betriebsanleitungen (in German) 3-32
FAHRWERK
SCHMIERUNG
Um einen reibungslosen Betrieb zu
gewährleisten, sollte das Motorrad
bei der Instandsetzung, nach dem
Einfahren sowie nach jeder Fahrt sa-
chgemäß geschmiert werden.
1.

Page 92 of 238

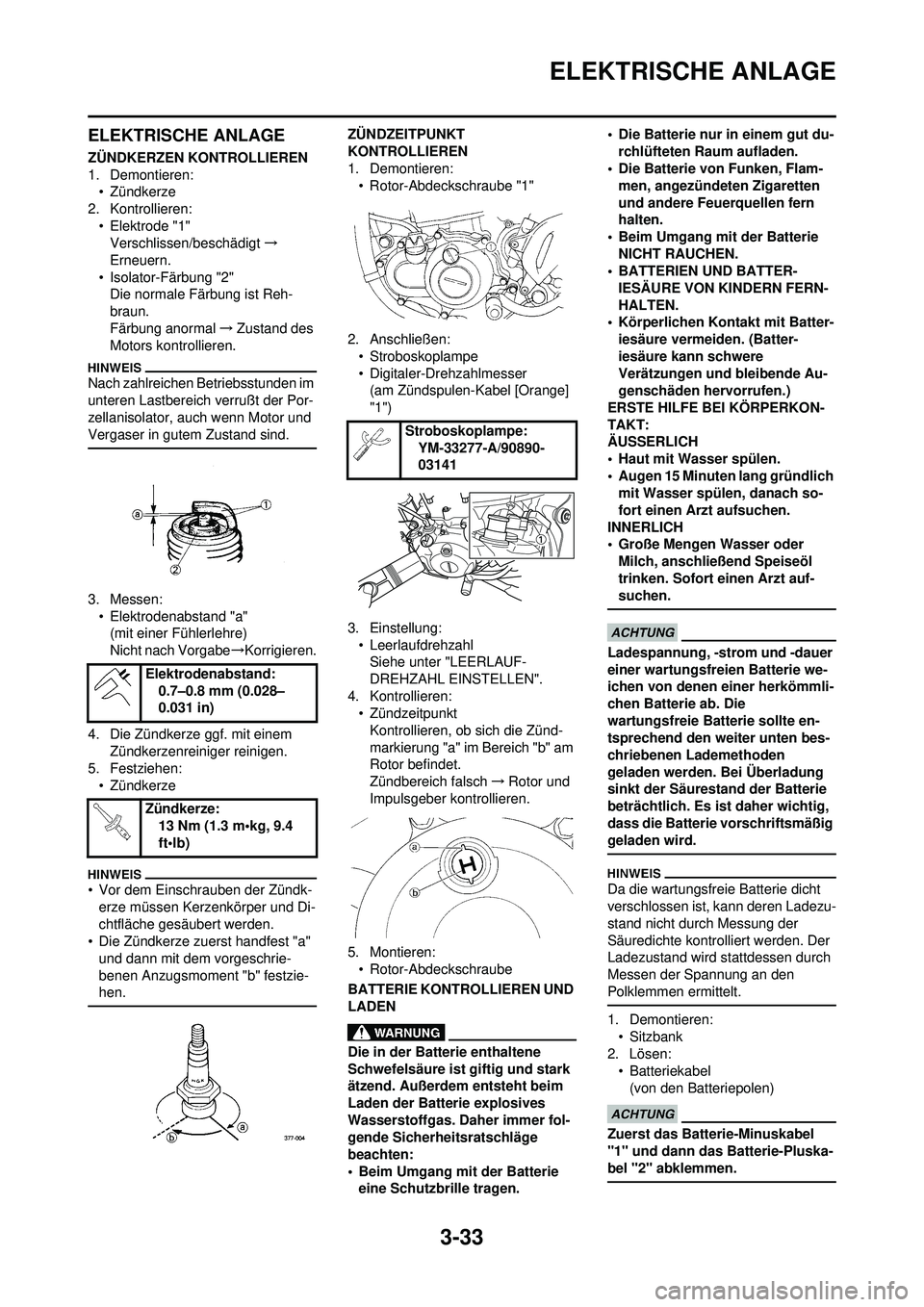

YAMAHA WR 250F 2010  Betriebsanleitungen (in German) 3-33
ELEKTRISCHE ANLAGE
ELEKTRISCHE ANLAGE
ZÜNDKERZEN KONTROLLIEREN
1. Demontieren:• Zündkerze
2. Kontrollieren:
• Elektrode "1"Verschlissen/beschädigt →
Erneuern.
• Isolator-Färbung "2" D

Page 93 of 238

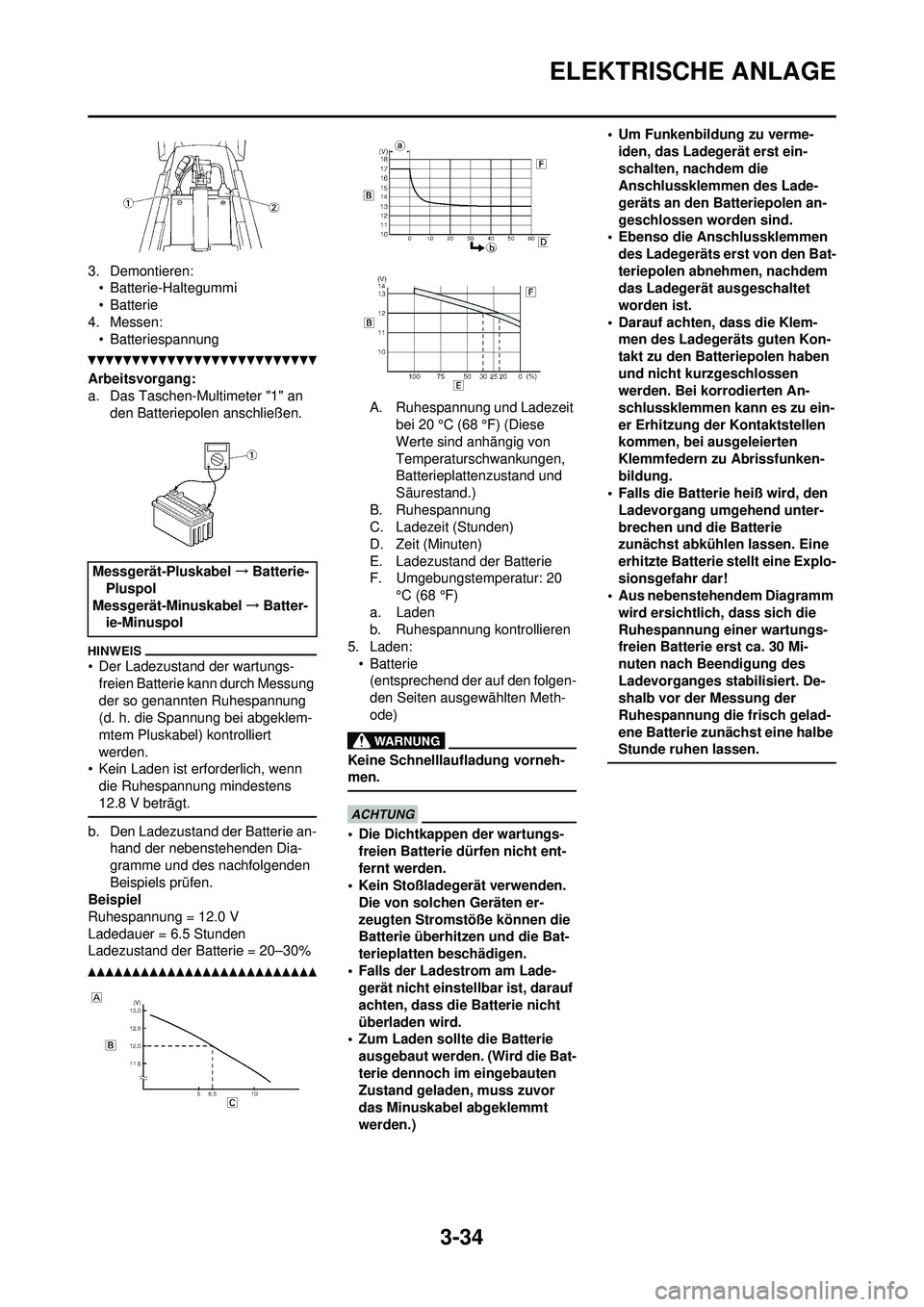

YAMAHA WR 250F 2010  Betriebsanleitungen (in German) 3-34
ELEKTRISCHE ANLAGE
3. Demontieren:• Batterie-Haltegummi
•Batterie
4. Messen: • Batteriespannung
Arbeitsvorgang:
a. Das Taschen-Multimeter "1" an
den Batteriepolen anschließen.
• Der Lad

Page 94 of 238

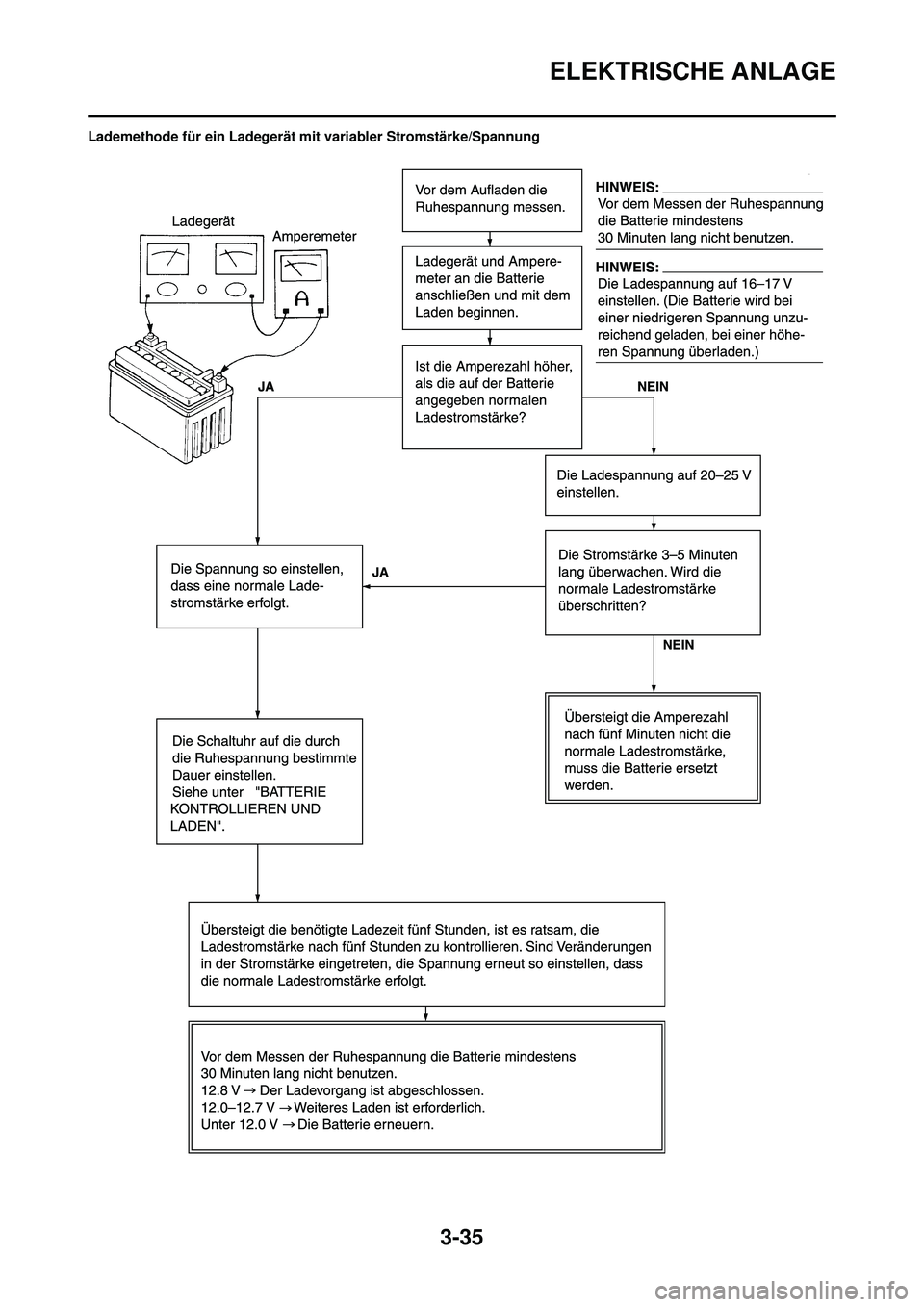

YAMAHA WR 250F 2010  Betriebsanleitungen (in German) 3-35
ELEKTRISCHE ANLAGE
Lademethode für ein Ladegerät mit variabler Stromstärke/Spannung

Page 95 of 238

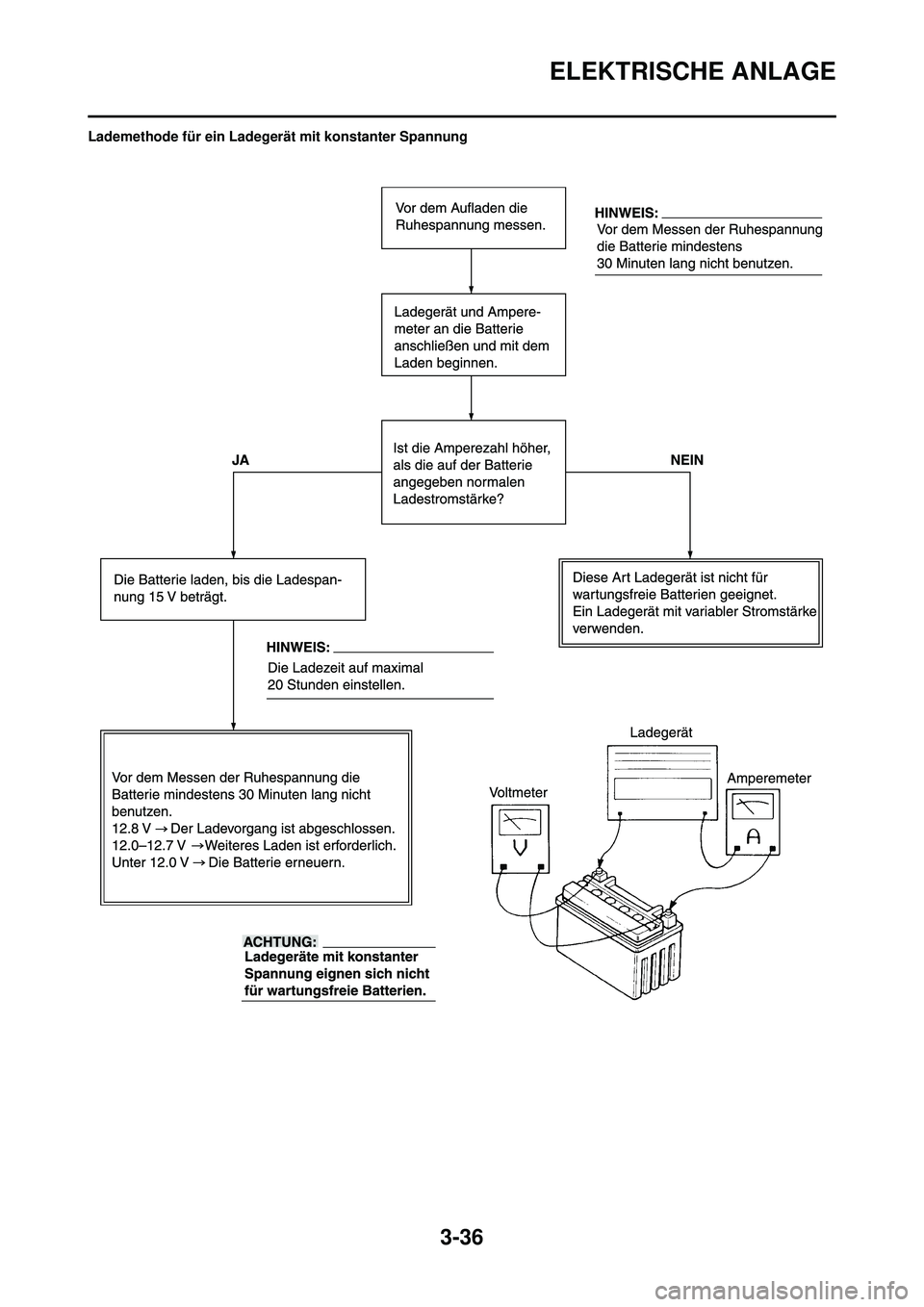

YAMAHA WR 250F 2010  Betriebsanleitungen (in German) 3-36
ELEKTRISCHE ANLAGE
Lademethode für ein Ladegerät mit konstanter Spannung

Page 96 of 238

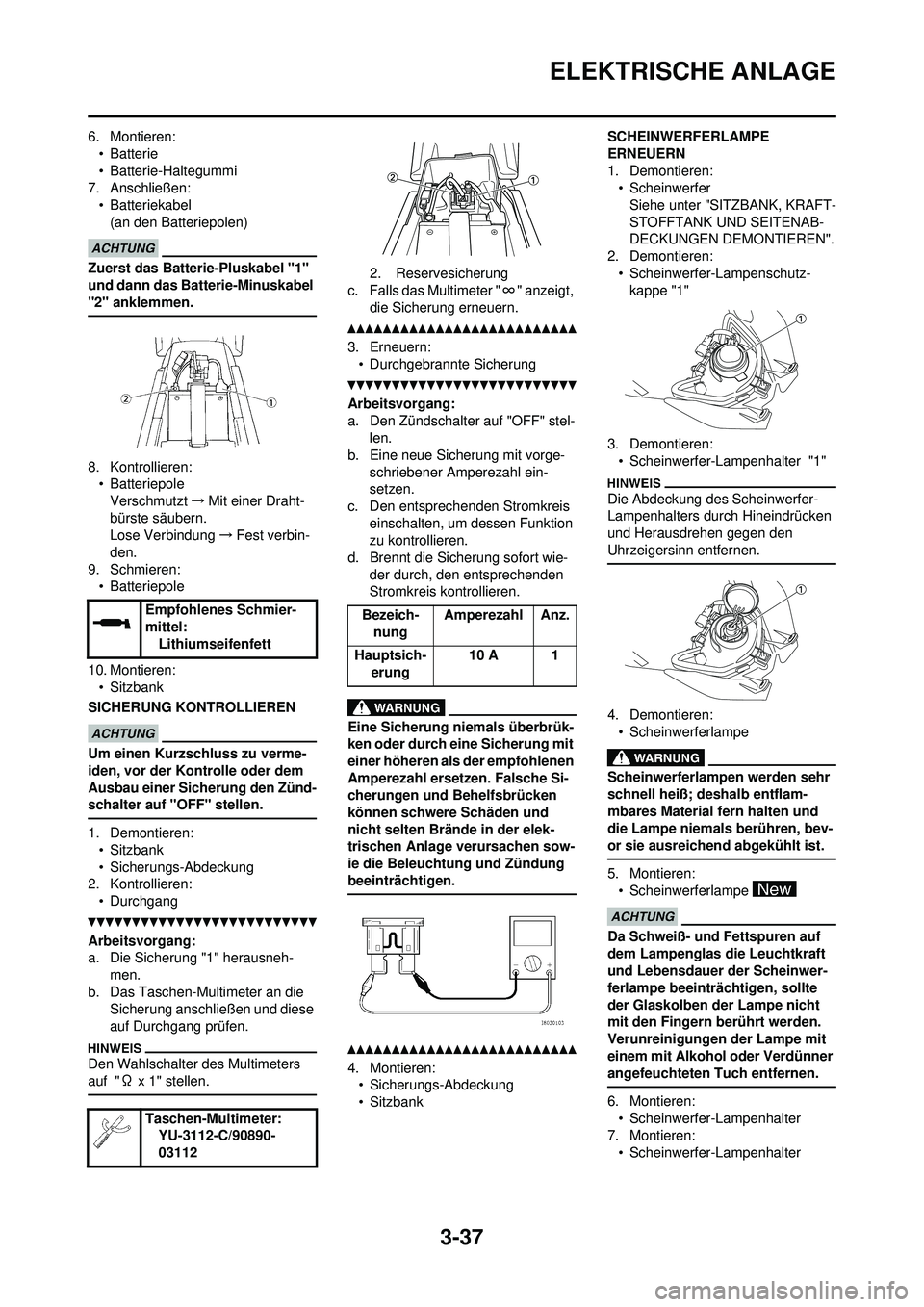

YAMAHA WR 250F 2010  Betriebsanleitungen (in German) 3-37
ELEKTRISCHE ANLAGE
6. Montieren:•Batterie
• Batterie-Haltegummi
7. Anschließen:
• Batteriekabel(an den Batteriepolen)
Zuerst das Batterie-Pluskabel "1"
und dann das Batterie-Minuskabel
"

Page 97 of 238

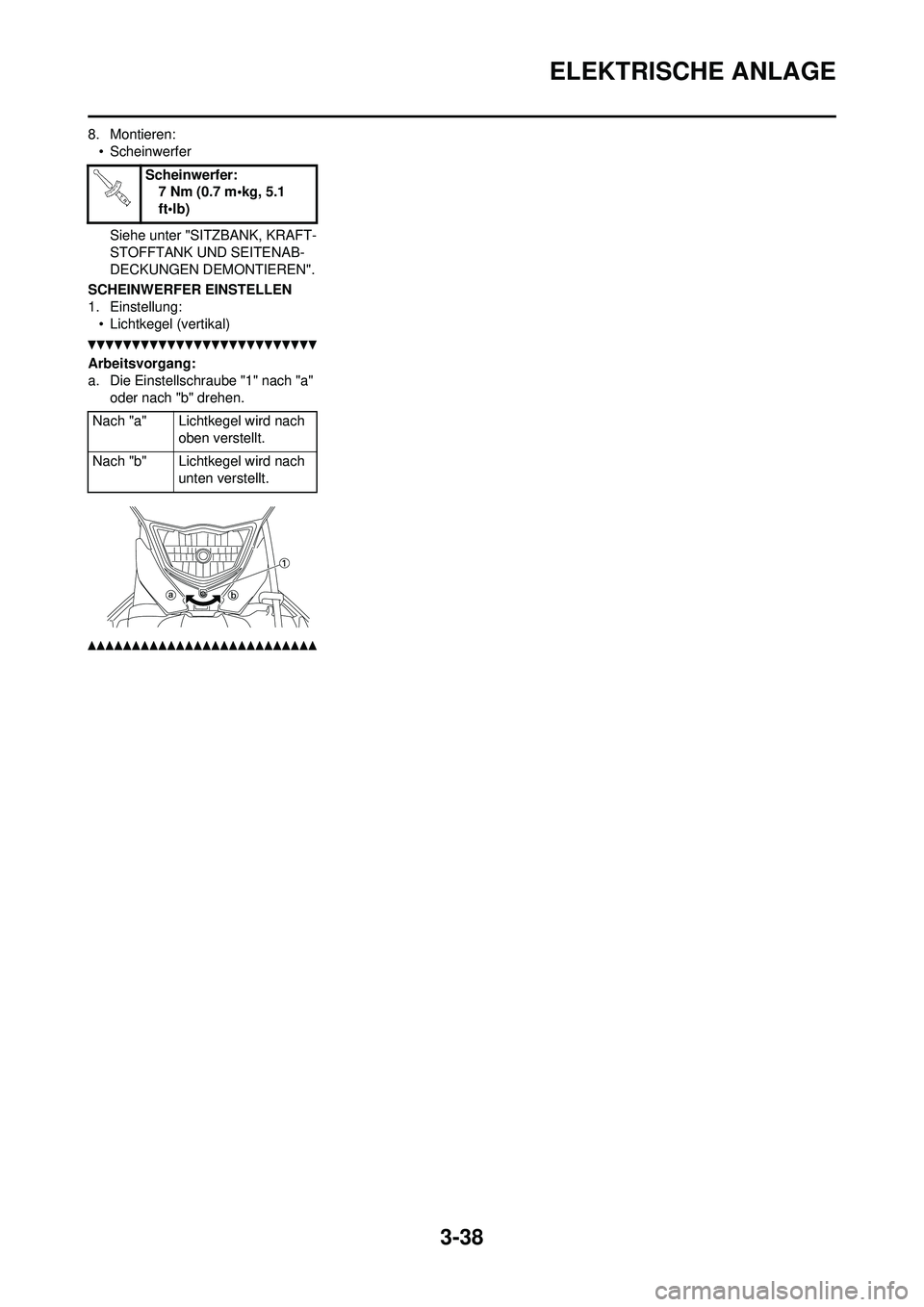

YAMAHA WR 250F 2010  Betriebsanleitungen (in German) 3-38
ELEKTRISCHE ANLAGE
8. Montieren:• Scheinwerfer
Siehe unter "SITZBANK, KRAFT-
STOFFTANK UND SEITENAB-
DECKUNGEN DEMONTIEREN".
SCHEINWERFER EINSTELLEN
1. Einstellung: • Lichtkegel (vertikal)
Ar

Page 98 of 238

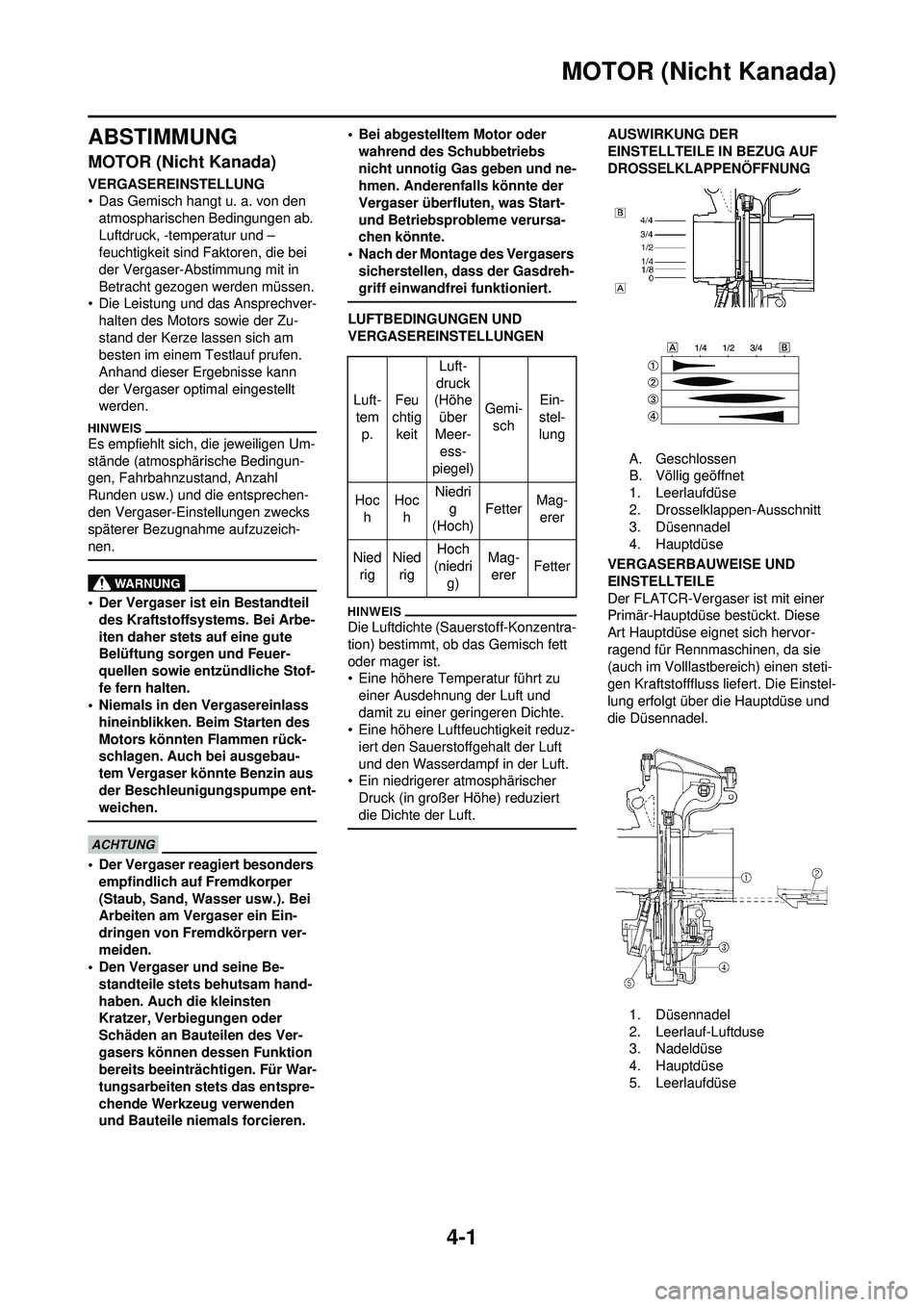

YAMAHA WR 250F 2010  Betriebsanleitungen (in German) 4-1
MOTOR (Nicht Kanada)
ABSTIMMUNG
MOTOR (Nicht Kanada)
VERGASEREINSTELLUNG
• Das Gemisch hangt u. a. von den atmospharischen Bedingungen ab.
Luftdruck, -temperatur und –
feuchtigkeit sind Fakto

Page 99 of 238

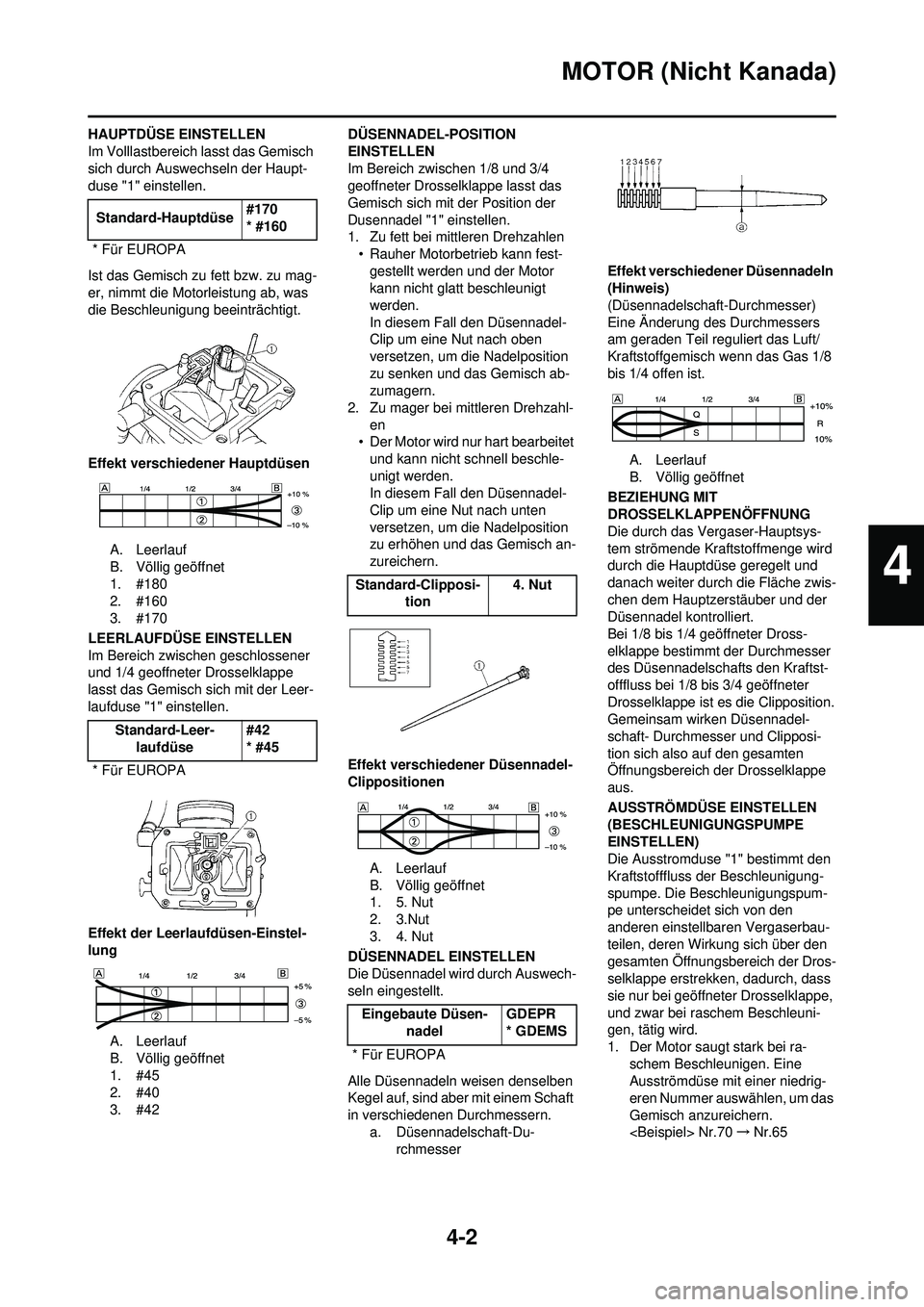

YAMAHA WR 250F 2010  Betriebsanleitungen (in German) 4-2
MOTOR (Nicht Kanada)
HAUPTDÜSE EINSTELLEN
Im Volllastbereich lasst das Gemisch
sich durch Auswechseln der Haupt-
duse "1" einstellen.
Ist das Gemisch zu fett bzw. zu mag-
er, nimmt die Motorleis

Page 100 of 238

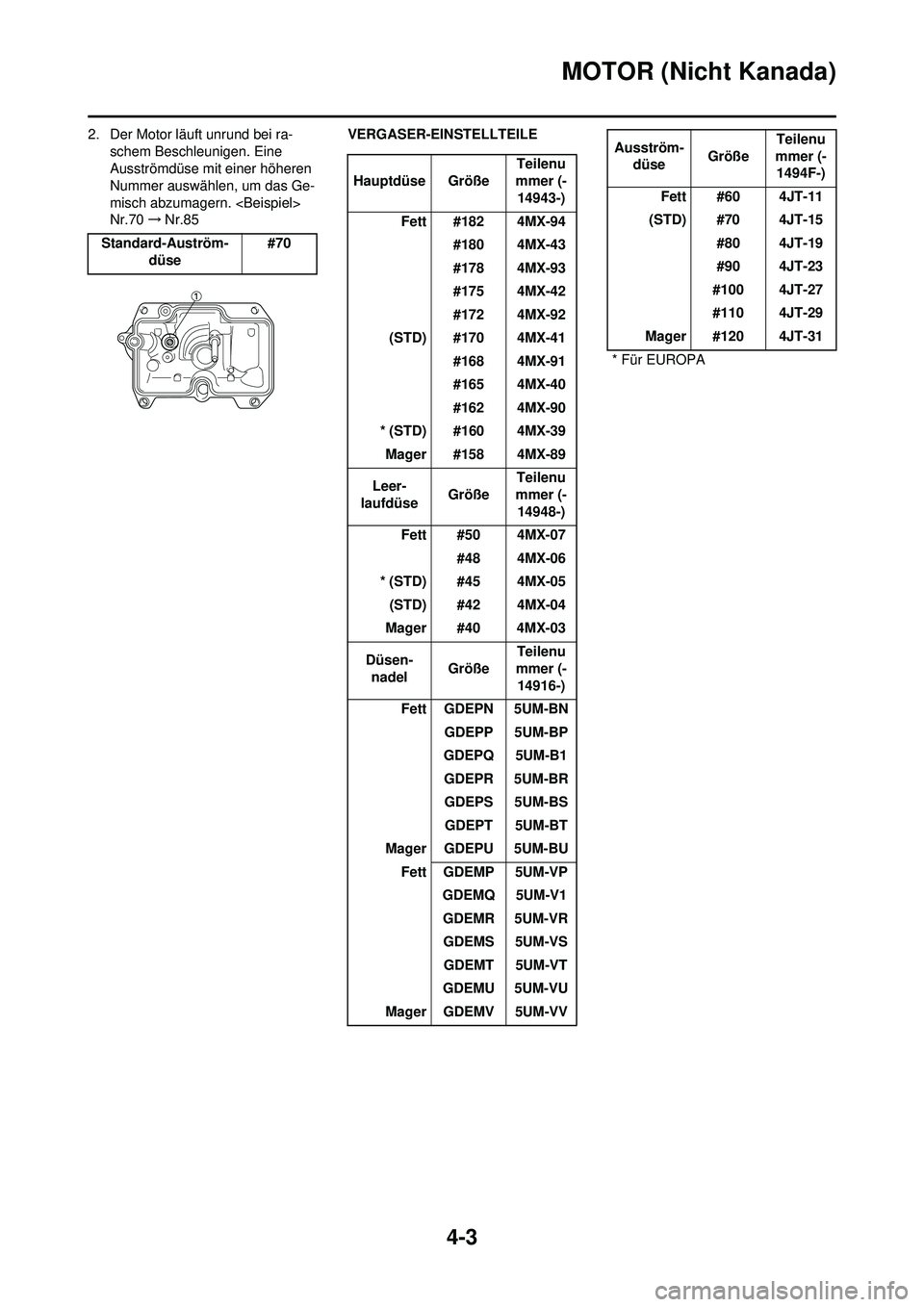

YAMAHA WR 250F 2010  Betriebsanleitungen (in German) 4-3
MOTOR (Nicht Kanada)
2. Der Motor läuft unrund bei ra-schem Beschleunigen. Eine
Ausströmdüse mit einer höheren
Nummer auswählen, um das Ge-
misch abzumagern. <Beispiel>
Nr.70 →Nr.85 VERG
