CYLINDRE ET PISTON
6-32

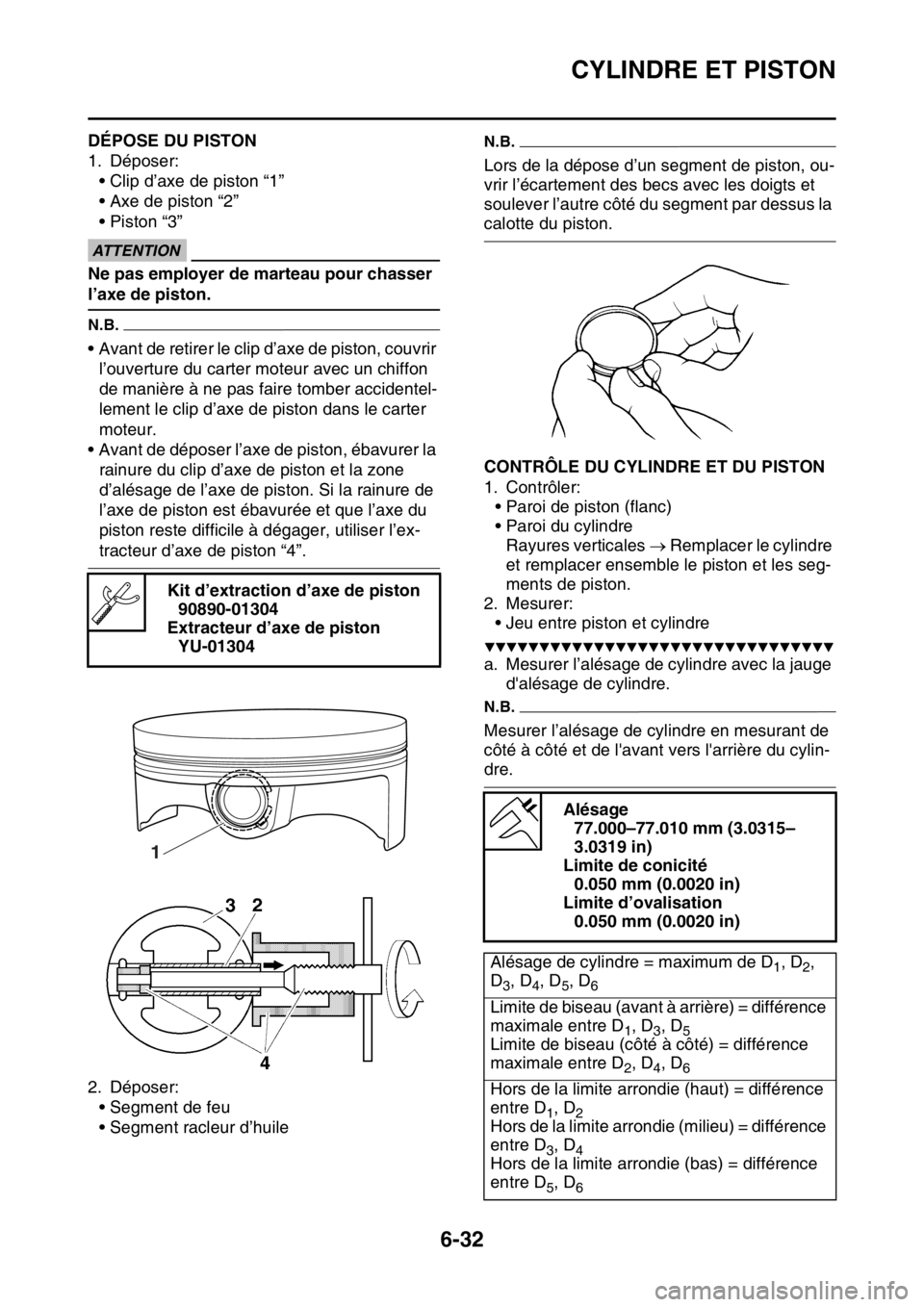

FAS2GB2259DÉPOSE DU PISTON
1. Déposer:
• Clip d’axe de piston “1”
• Axe de piston “2”
• Piston “3”
ECA
ATTENTION
Ne pas employer de marteau pour chasser
l’axe de piston.
N.B.
• Avant de retirer le clip d’axe de piston, couvrir
l’ouverture du carter moteur avec un chiffon
de manière à ne pas faire tomber accidentel-
lement le clip d’axe de piston dans le carter
moteur.
• Avant de déposer l’axe de piston, ébavurer la
rainure du clip d’axe de piston et la zone
d’alésage de l’axe de piston. Si la rainure de
l’axe de piston est ébavurée et que l’axe du
piston reste difficile à dégager, utiliser l’ex-
tracteur d’axe de piston “4”.
2. Déposer:
• Segment de feu
• Segment racleur d’huile
N.B.
Lors de la dépose d’un segment de piston, ou-
vrir l’écartement des becs avec les doigts et
soulever l’autre côté du segment par dessus la
calotte du piston.
FAS2GB2260CONTRÔLE DU CYLINDRE ET DU PISTON
1. Contrôler:
• Paroi de piston (flanc)
• Paroi du cylindre
Rayures verticales Remplacer le cylindre
et remplacer ensemble le piston et les seg-
ments de piston.
2. Mesurer:
• Jeu entre piston et cylindre
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Mesurer l’alésage de cylindre avec la jauge
d'alésage de cylindre.
N.B.
Mesurer l’alésage de cylindre en mesurant de
côté à côté et de l'avant vers l'arrière du cylin-
dre. Kit d’extraction d’axe de piston
90890-01304
Extracteur d’axe de piston
YU-01304
1
Alésage
77.000–77.010 mm (3.0315–
3.0319 in)
Limite de conicité
0.050 mm (0.0020 in)
Limite d’ovalisation
0.050 mm (0.0020 in)
Alésage de cylindre = maximum de D
1, D2,
D
3, D4, D5, D6
Limite de biseau (avant à arrière) = différence
maximale entre D
1, D3, D5Limite de biseau (côté à côté) = différence
maximale entre D
2, D4, D6
Hors de la limite arrondie (haut) = différence
entre D
1, D2Hors de la limite arrondie (milieu) = différence
entre D
3, D4Hors de la limite arrondie (bas) = différence
entre D
5, D6
