YAMAHA WR 250R 2011 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2011, Model line: WR 250R, Model: YAMAHA WR 250R 2011Pages: 98, PDF Dimensioni: 2.62 MB

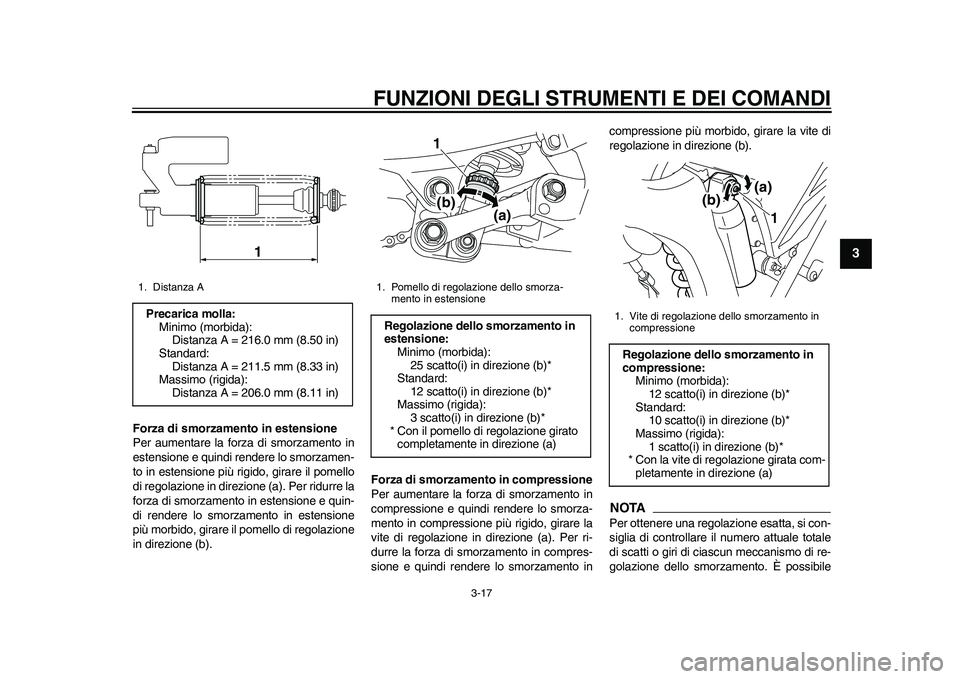

Page 31 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
234
5
6
7
8
9
Forza di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare il pomello
di regolazione in direzione (a). Per ridurre la
forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare il pomello di regolazione
in direzione (b).Forza di smorzamento in compressione
Per aumentare la forza di smorzamento in
compressione e quindi rendere lo smorza-
mento in compressione più rigido, girare la
vite di regolazione in direzione (a). Per ri-
durre la forza di smorzamento in compres-
sione e quindi rendere lo smorzamento incompressione più morbido, girare la vite di
regolazione in direzione (b).
NOTAPer ottenere una regolazione esatta, si con-
siglia di controllare il numero attuale totale
di scatti o giri di ciascun meccanismo di re-
golazione dello smorzamento. È possibile
1. Distanza APrecarica molla:
Minimo (morbida):
Distanza A = 216.0 mm (8.50 in)
Standard:
Distanza A = 211.5 mm (8.33 in)
Massimo (rigida):
Distanza A = 206.0 mm (8.11 in)
1
1. Pomello di regolazione dello smorza-
mento in estensioneRegolazione dello smorzamento in
estensione:
Minimo (morbida):
25 scatto(i) in direzione (b)*
Standard:
12 scatto(i) in direzione (b)*
Massimo (rigida):
3 scatto(i) in direzione (b)*
* Con il pomello di regolazione girato
completamente in direzione (a)
(a) (b) 1
1. Vite di regolazione dello smorzamento in
compressioneRegolazione dello smorzamento in
compressione:
Minimo (morbida):
12 scatto(i) in direzione (b)*
Standard:
10 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com-
pletamente in direzione (a)
1 (a)
(b)
32D-9-H6.book 17 ページ 2011年1月12日 水曜日 午後1時32分
Page 32 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
1
23
4
5
6
7
8
9
che questa gamma di regolazione non coin-
cida esattamente con le specifiche elencate
a seguito di piccole differenze nella produ-zione.
AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.
Non manomettere o tentare di apri-
re l’assieme cilindro.
Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.
Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.
Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-za.
HAU41941
Sistema EXUP Questo modello è equipaggiato con il siste-
ma valvola EXUP della Yamaha (valvola di
potenza sullo scarico). Questo sistema au-
menta la potenza del motore per mezzo di
una valvola che regola il diametro interno
del tubo di scarico. Un servomotore control-
lato da computer regola continuamente la
valvola del sistema EXUP in funzione del
regime di rotazione del motore.ATTENZIONE
HCA15610
Il sistema valvola EXUP (Yamaha Power
Valve System, valvola di potenza sullo
scarico) viene tarato e testato a fondo
nello stabilimento di produzione
Yamaha. Eventuali tentativi di modifica-
re queste regolazioni senza sufficienti
nozioni tecniche potrebbero provocare
un calo delle prestazioni o danneggia-menti del motore.
HAU15305
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-zione circuito accensione.)
AVVERTENZA
HWA10241
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta alza-
to), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conseguente possibilità di
perdere il controllo del mezzo. Il sistema
d’interruzione circuito accensione
Yamaha è stato progettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistema
32D-9-H6.book 18 ページ 2011年1月12日 水曜日 午後1時32分

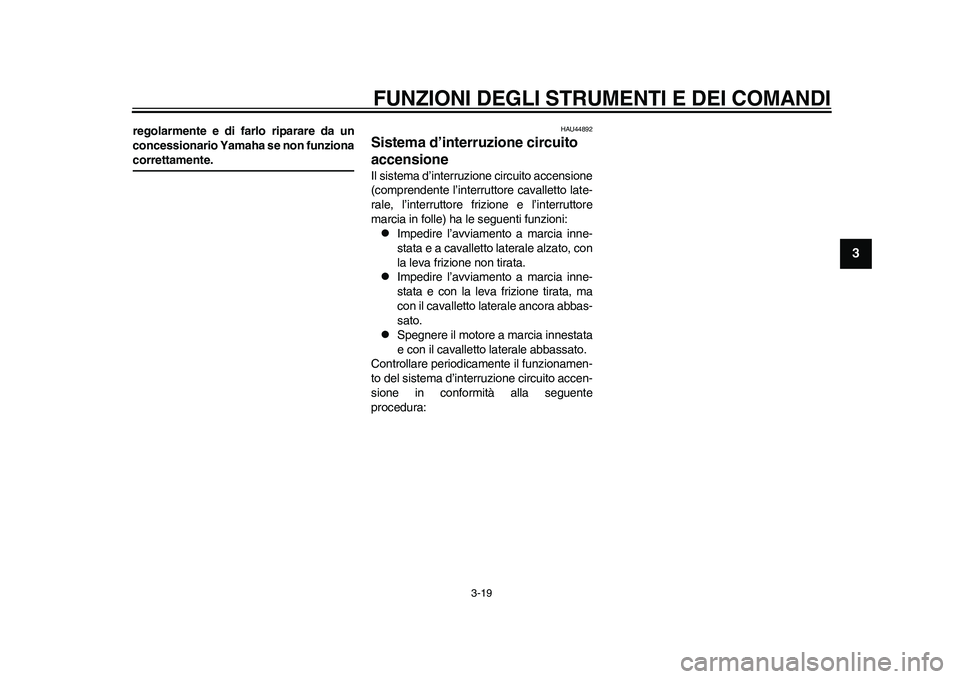

Page 33 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
234
5
6
7
8
9
regolarmente e di farlo riparare da un
concessionario Yamaha se non funzionacorrettamente.
HAU44892
Sistema d’interruzione circuito
accensione Il sistema d’interruzione circuito accensione
(comprendente l’interruttore cavalletto late-
rale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.
Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
32D-9-H6.book 19 ページ 2011年1月12日 水曜日 午後1時32分

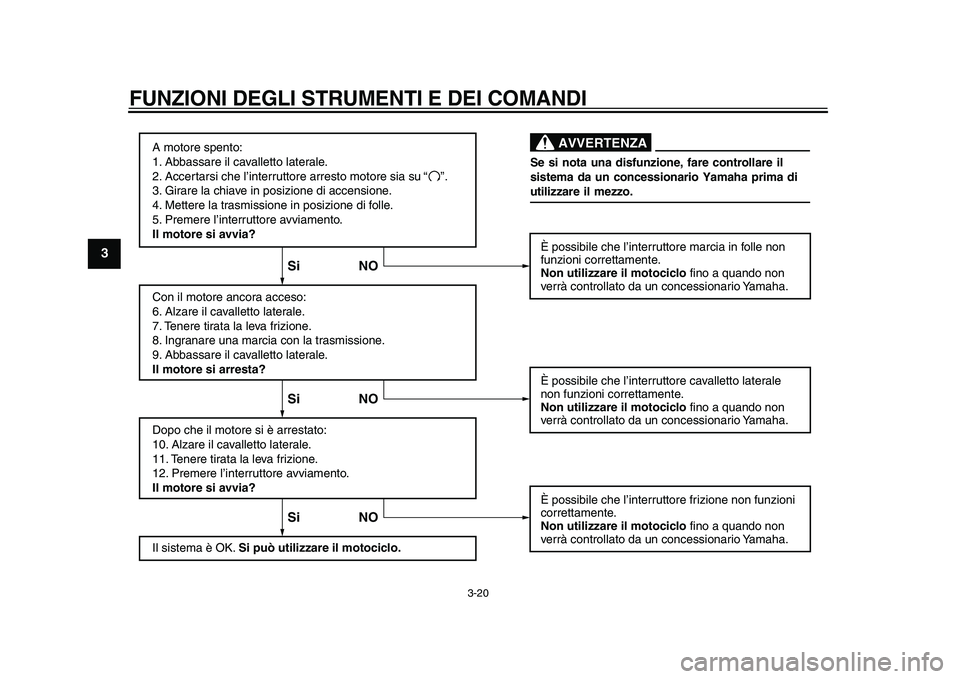

Page 34 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
1
23
4
5
6
7
8
9
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
Se si nota una disfunzione, fare controllare il
sistema da un concessionario Yamaha prima di
utilizzare il mezzo.
AVVERTENZA
“ ”.
32D-9-H6.book 20 ページ 2011年1月12日 水曜日 午後1時32分

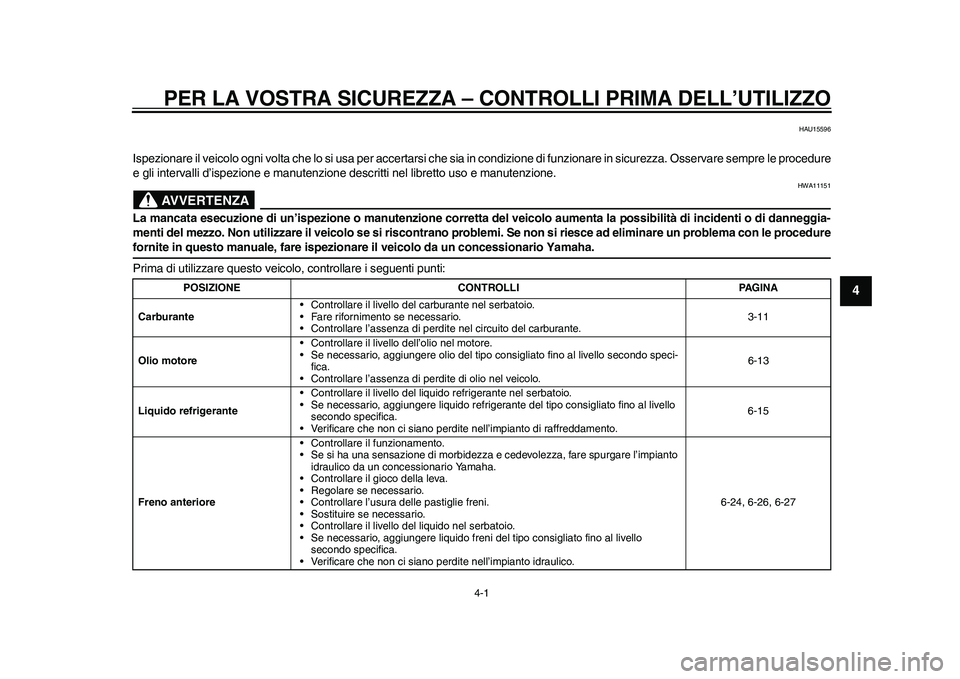

Page 35 of 98
4-1
2
345
6
7
8
9
PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedurefornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante• Controllare il livello del carburante nel serbatoio.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante.3-11
Olio motore• Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo speci-
fica.
• Controllare l’assenza di perdite di olio nel veicolo.6-13
Liquido refrigerante• Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento.6-15
Freno anteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare il gioco della leva.
• Regolare se necessario.
• Controllare l’usura delle pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.6-24, 6-26, 6-27
32D-9-H6.book 1 ページ 2011年1月12日 水曜日 午後1時32分

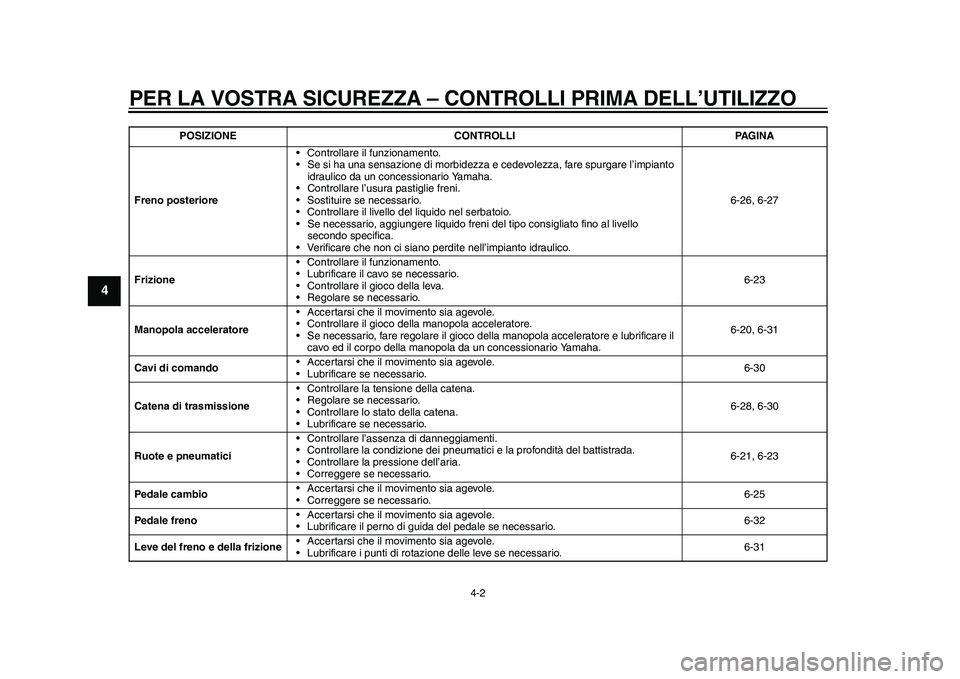

Page 36 of 98
PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
1
2
34
5
6
7
8
9
Freno posteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.6-26, 6-27
Frizione• Controllare il funzionamento.
• Lubrificare il cavo se necessario.
• Controllare il gioco della leva.
• Regolare se necessario.6-23
Manopola acceleratore• Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha.6-20, 6-31
Cavi di comando• Accertarsi che il movimento sia agevole.
• Lubrificare se necessario.6-30
Catena di trasmissione• Controllare la tensione della catena.
• Regolare se necessario.
• Controllare lo stato della catena.
• Lubrificare se necessario.6-28, 6-30
Ruote e pneumatici• Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario.6-21, 6-23
Pedale cambio• Accertarsi che il movimento sia agevole.
• Correggere se necessario.6-25
Pedale freno• Accertarsi che il movimento sia agevole.
• Lubrificare il perno di guida del pedale se necessario.6-32
Leve del freno e della frizione• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.6-31 POSIZIONE CONTROLLI PAGINA
32D-9-H6.book 2 ページ 2011年1月12日 水曜日 午後1時32分

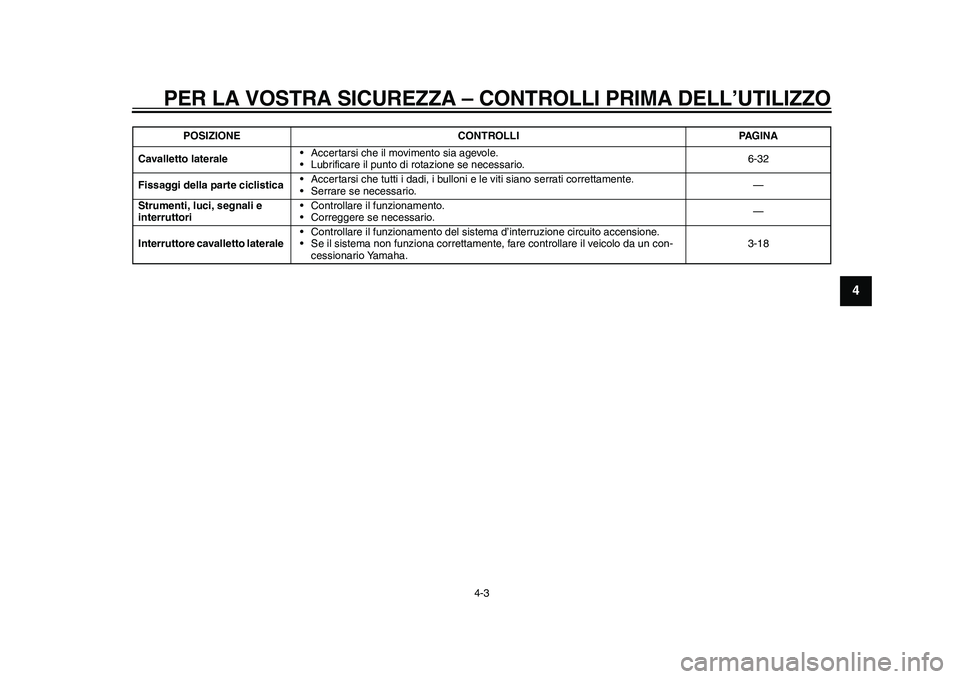

Page 37 of 98
PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-3
2
345
6
7
8
9
Cavalletto laterale• Accertarsi che il movimento sia agevole.
• Lubrificare il punto di rotazione se necessario.6-32
Fissaggi della parte ciclistica• Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario.—
Strumenti, luci, segnali e
interruttori• Controllare il funzionamento.
• Correggere se necessario.—
Interruttore cavalletto laterale • Controllare il funzionamento del sistema d’interruzione circuito accensione.
• Se il sistema non funziona correttamente, fare controllare il veicolo da un con-
cessionario Yamaha.3-18 POSIZIONE CONTROLLI PAGINA
32D-9-H6.book 3 ページ 2011年1月12日 水曜日 午後1時32分
Page 38 of 98
5-1
1
2
3
45
6
7
8
9
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,con possibilità di incidenti o infortuni.
HAU46632
NOTAQuesto modello è equipaggiato con:
un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, il display mul-
tifunzione indica il codice di errore 30,
ma questo non è un malfunzionamen-
to. Girare la chiave su “OFF” e poi su
“ON” per cancellare il codice di errore.
Se non lo si fa, si impedisce al motore
di avviarsi nonostante il motore inizi a
girare quando si preme l’interruttore
avviamento.
un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. In questo caso, il display
multifunzione indica il codice di errore
70, ma questo non è un malfunziona-
mento. Premere l’interruttore avvia-
mento per cancellare il codice di erroree riavviare il motore.
HAU45127
Accensione del motore Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:
La trasmissione è in posizione di folle.
La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-19 per maggiori infor-
mazioni.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia su
“”.
Le seguenti spie d’avvertimento do-
vrebbero accendersi per pochi secon-
di e poi spegnersi.
Spia livello carburante
Spia temperatura liquido refrige-
rante
Spia guasto motore
ATTENZIONE
HCA15484
Se una spia di avvertimento non si ac-
cende all’inizio girando la chiave su
“ON”, o se una spia di avvertimento re-
sta accesa, vedere pagina 3-2 per il con-
trollo del circuito della spia diavvertimento corrispondente.
2. Mettere la trasmissione in posizione di
folle. La spia marcia in folle dovrebbe
32D-9-H6.book 1 ページ 2011年1月12日 水曜日 午後1時32分

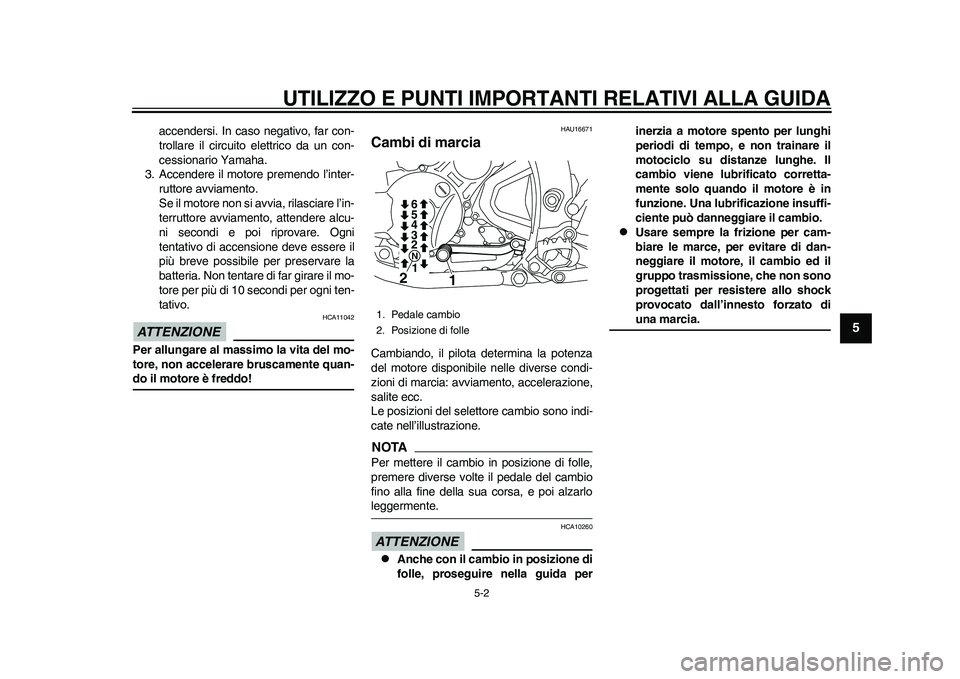

Page 39 of 98
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
2
3
456
7
8
9
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo l’inter-
ruttore avviamento.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni ten-
tativo.
ATTENZIONE
HCA11042
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-do il motore è freddo!
HAU16671
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarloleggermente.ATTENZIONE
HCA10260
Anche con il cambio in posizione di
folle, proseguire nella guida perinerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato diuna marcia.
1. Pedale cambio
2. Posizione di folle
1
12345N26
32D-9-H6.book 2 ページ 2011年1月12日 水曜日 午後1時32分

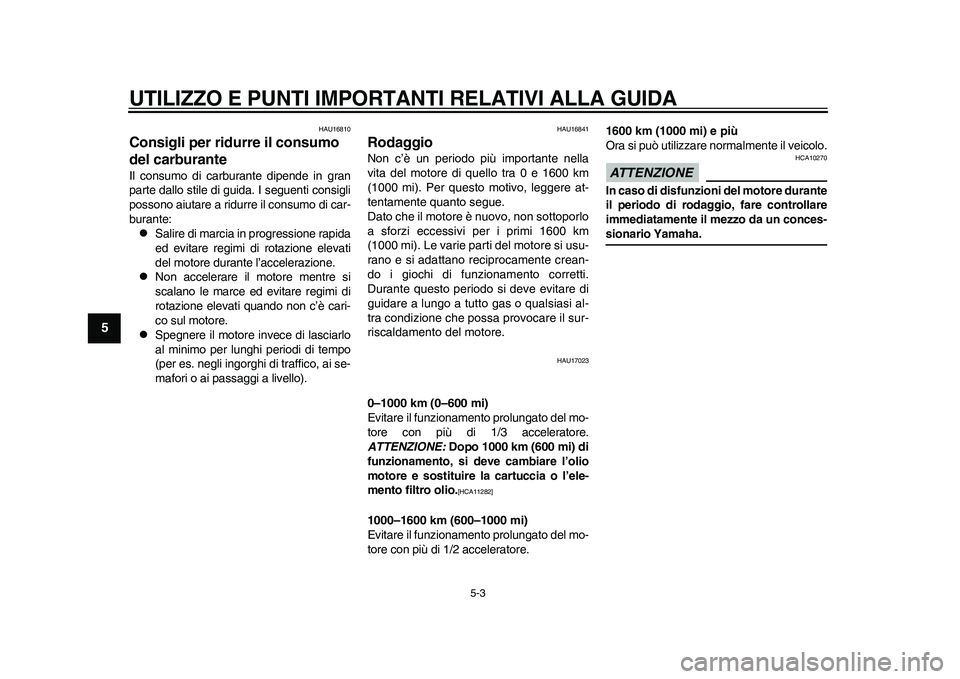

Page 40 of 98
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
1
2
3
45
6
7
8
9
HAU16810
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio Non c’è un periodo più importante nella
vita del motore di quello tra 0 e 1600 km
(1000 mi). Per questo motivo, leggere at-
tentamente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km
(1000 mi). Le varie parti del motore si usu-
rano e si adattano reciprocamente crean-
do i giochi di funzionamento corretti.
Durante questo periodo si deve evitare di
guidare a lungo a tutto gas o qualsiasi al-
tra condizione che possa provocare il sur-
riscaldamento del motore.
HAU17023
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/3 acceleratore.
ATTENZIONE: Dopo 1000 km (600 mi) di
funzionamento, si deve cambiare l’olio
motore e sostituire la cartuccia o l’ele-
mento filtro olio.
[HCA11282]
1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/2 acceleratore.1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10270
In caso di disfunzioni del motore durante
il periodo di rodaggio, fare controllare
immediatamente il mezzo da un conces-sionario Yamaha.
32D-9-H6.book 3 ページ 2011年1月12日 水曜日 午後1時32分
