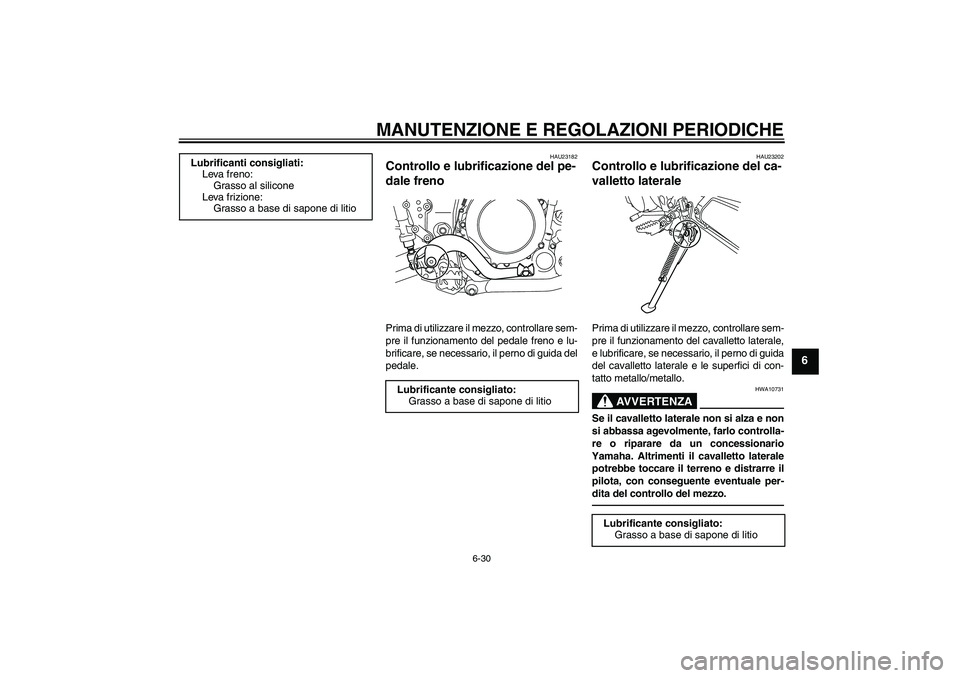

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAU23182
Controllo e lubrificazione del pe-
dale freno Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del pedale freno e lu-
brificare, se necessario, il perno di guida del
pedale.
HAU23202
Controllo e lubrificazione del ca-
valletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10731
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
U32DH5H0.book Page 30 Thursday, January 7, 2010 9:45 AM

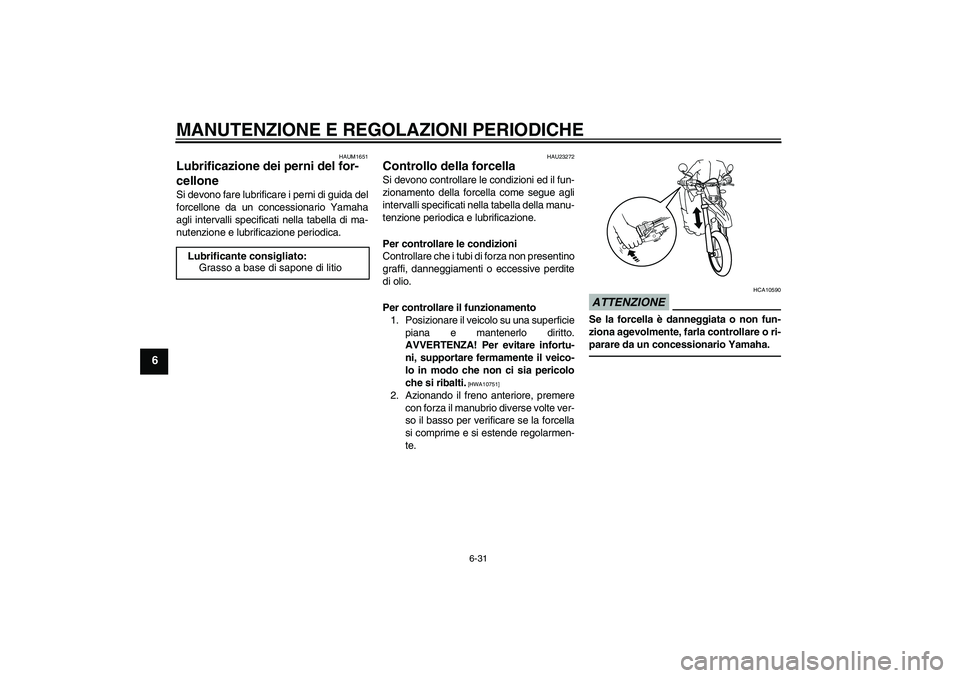

Page 72 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
HAUM1651
Lubrificazione dei perni del for-
cellone Si devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
U32DH5H0.book Page 31 Thursday, January 7, 2010 9:45 AM

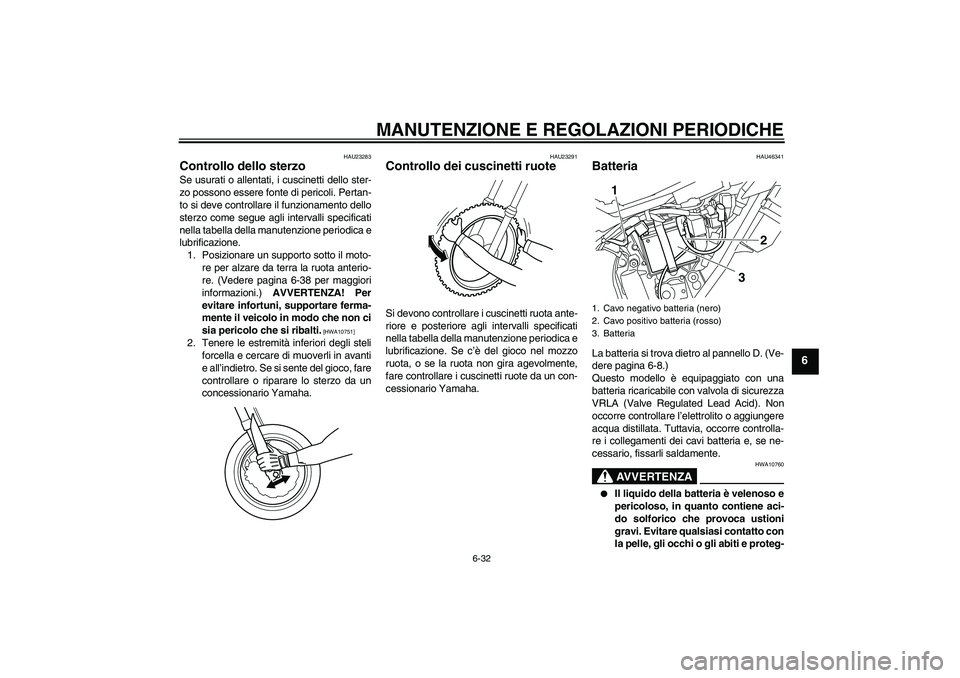

Page 73 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
HAU23283
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re. (Vedere pagina 6-38 per maggiori
informazioni.) AVVERTENZA! Per
evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci
sia pericolo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23291
Controllo dei cuscinetti ruote Si devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU46341
Batteria La batteria si trova dietro al pannello D. (Ve-
dere pagina 6-8.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, fissarli saldamente.
AVVERTENZA
HWA10760
Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
1. Cavo negativo batteria (nero)
2. Cavo positivo batteria (rosso)
3. Batteria
3
2
1
U32DH5H0.book Page 32 Thursday, January 7, 2010 9:45 AM

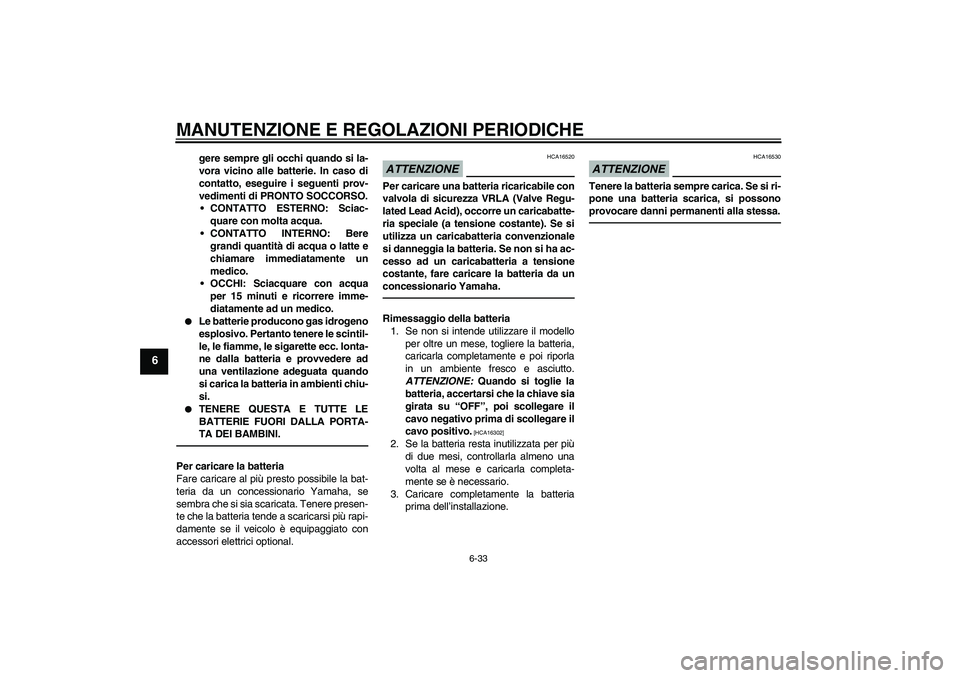

Page 74 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16520
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria. Se non si ha ac-
cesso ad un caricabatteria a tensione
costante, fare caricare la batteria da un
concessionario Yamaha.Rimessaggio della batteria
1. Se non si intende utilizzare il modello
per oltre un mese, togliere la batteria,
caricarla completamente e poi riporla
in un ambiente fresco e asciutto.
ATTENZIONE: Quando si toglie la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi scollegare il
cavo negativo prima di scollegare il
cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE
HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possono
provocare danni permanenti alla stessa.
U32DH5H0.book Page 33 Thursday, January 7, 2010 9:45 AM
Page 75 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6

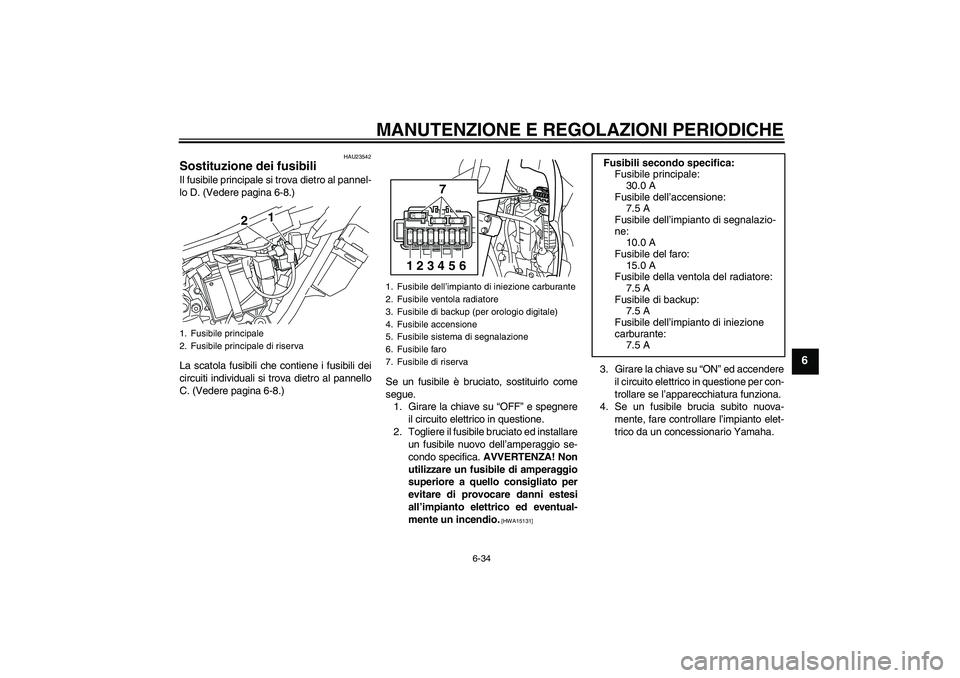

HAU23542
Sostituzione dei fusibili Il fusibile principale si trova dietro al pannel-
lo D. (Vedere pagina 6-8.)
La scatola fusibili che contiene i fusibili dei
circuiti individuali si trova dietro al pannello
C. (Vedere pagina 6-8.)Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se un fusibile brucia subito nuova-
mente, fare controllare l’impianto elet-
trico da un concessionario Yamaha.
1. Fusibile principale
2. Fusibile principale di riserva
21
1. Fusibile dell’impianto di iniezione carburante
2. Fusibile ventola radiatore
3. Fusibile di backup (per orologio digitale)
4. Fusibile accensione
5. Fusibile sistema di segnalazione
6. Fusibile faro
7. Fusibile di riserva
7
123456
Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile dell’accensione:
7.5 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile del faro:
15.0 A
Fusibile della ventola del radiatore:
7.5 A
Fusibile di backup:
7.5 A
Fusibile dell’impianto di iniezione
carburante:
7.5 A
U32DH5H0.book Page 34 Thursday, January 7, 2010 9:45 AM

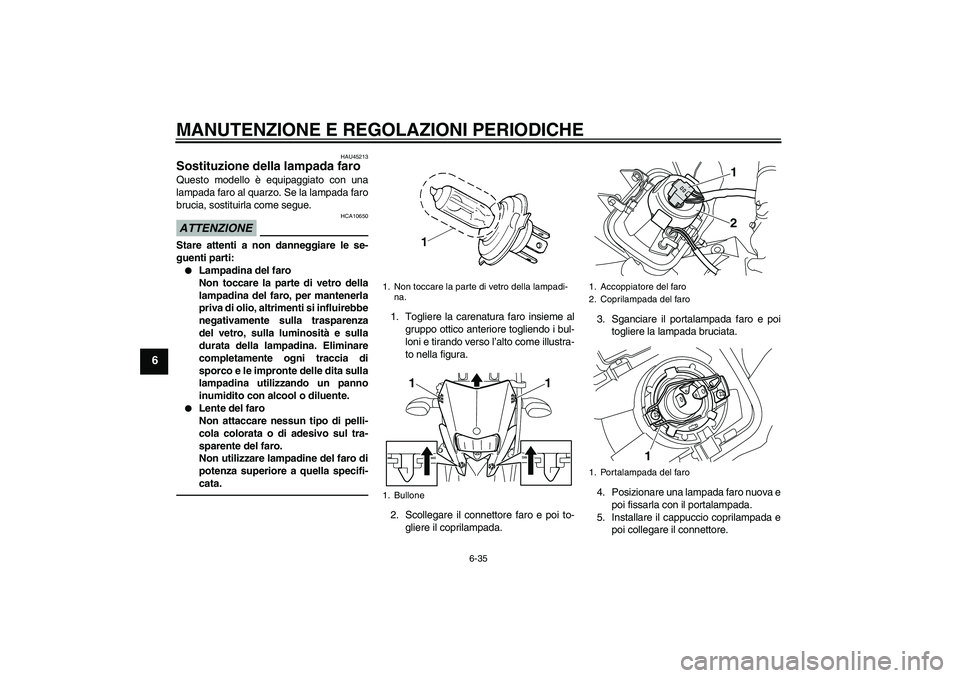

Page 76 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
HAU45213
Sostituzione della lampada faro Questo modello è equipaggiato con una
lampada faro al quarzo. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
1. Togliere la carenatura faro insieme al
gruppo ottico anteriore togliendo i bul-
loni e tirando verso l’alto come illustra-
to nella figura.
2. Scollegare il connettore faro e poi to-
gliere il coprilampada.3. Sganciare il portalampada faro e poi
togliere la lampada bruciata.
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
5. Installare il cappuccio coprilampada e
poi collegare il connettore.1. Non toccare la parte di vetro della lampadi-
na.
1. Bullone
1
1
1. Accoppiatore del faro
2. Coprilampada del faro
1. Portalampada del faro
1
2
1
U32DH5H0.book Page 35 Thursday, January 7, 2010 9:45 AM

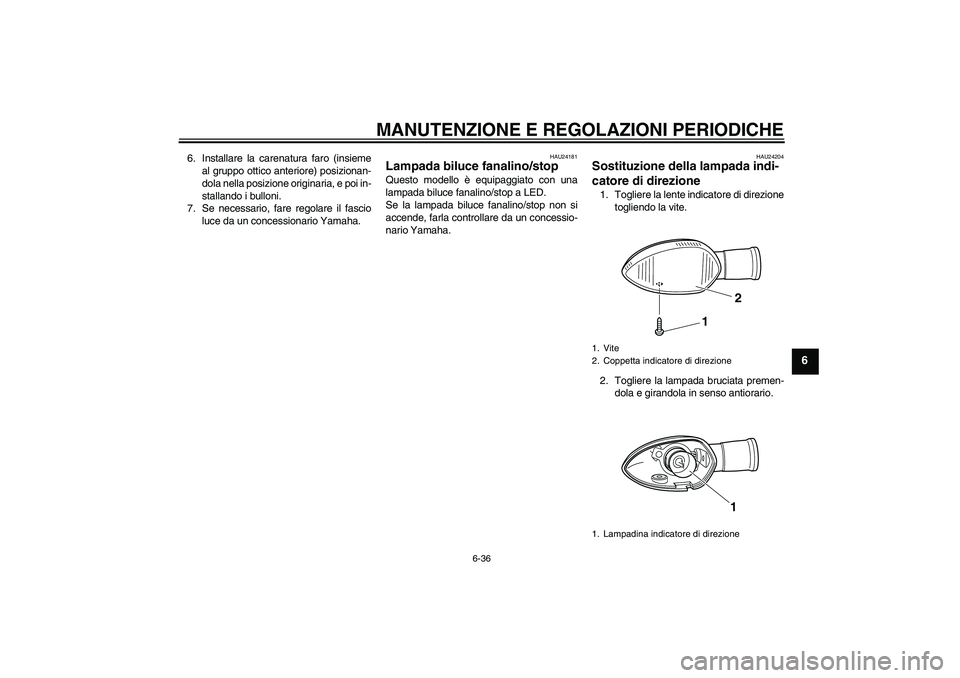

Page 77 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
6. Installare la carenatura faro (insieme
al gruppo ottico anteriore) posizionan-
dola nella posizione originaria, e poi in-
stallando i bulloni.
7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU24181
Lampada biluce fanalino/stop Questo modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU24204
Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.1. Vite
2. Coppetta indicatore di direzione
1. Lampadina indicatore di direzione
1
21
U32DH5H0.book Page 36 Thursday, January 7, 2010 9:45 AM

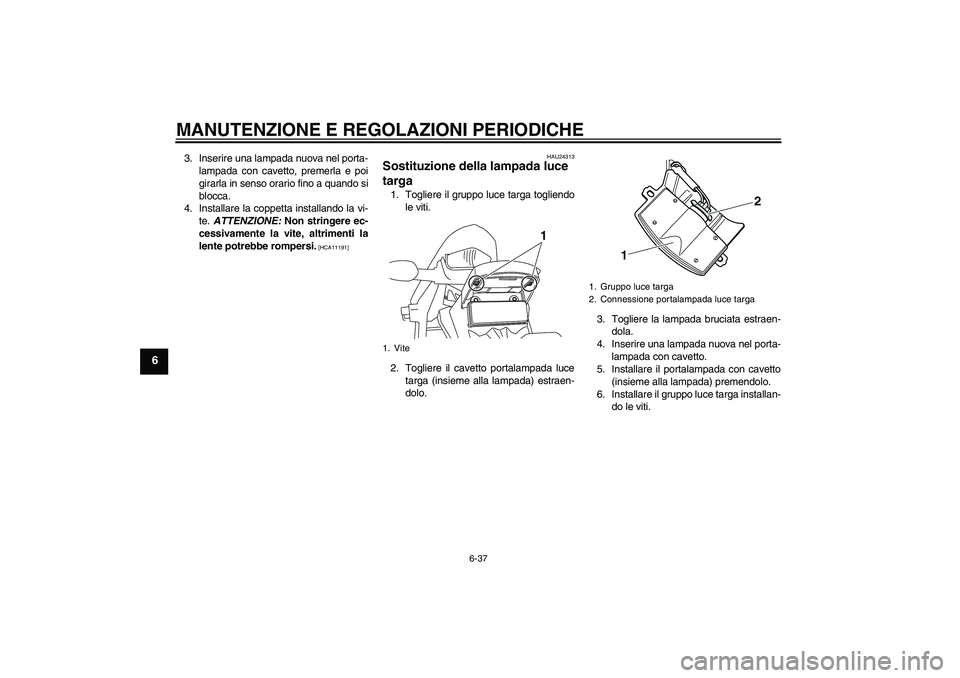

Page 78 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191]HAU24313
Sostituzione della lampada luce
targa 1. Togliere il gruppo luce targa togliendo
le viti.
2. Togliere il cavetto portalampada luce
targa (insieme alla lampada) estraen-
dolo.3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo luce targa installan-
do le viti.1. Vite
1
1. Gruppo luce targa
2. Connessione portalampada luce targa
12
U32DH5H0.book Page 37 Thursday, January 7, 2010 9:45 AM
Page 79 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6
HAU45222

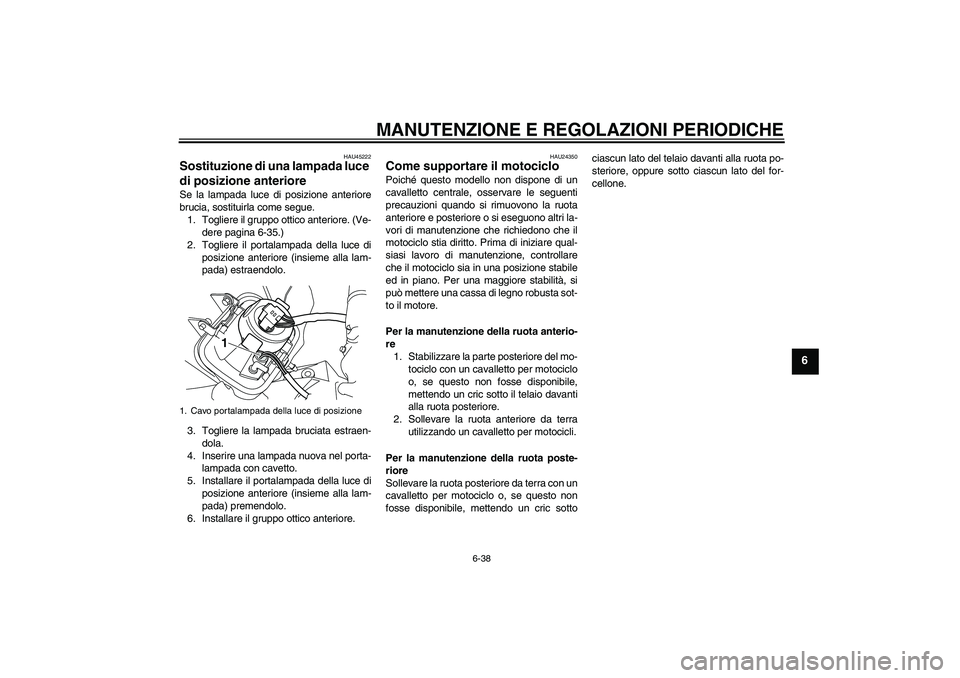

Sostituzione di una lampada luce
di posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore. (Ve-
dere pagina 6-35.)
2. Togliere il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) estraendolo.
3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) premendolo.
6. Installare il gruppo ottico anteriore.
HAU24350
Come supportare il motociclo Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sottociascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
1. Cavo portalampada della luce di posizione
1
U32DH5H0.book Page 38 Thursday, January 7, 2010 9:45 AM
Page 80 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-39
6
HAU24360

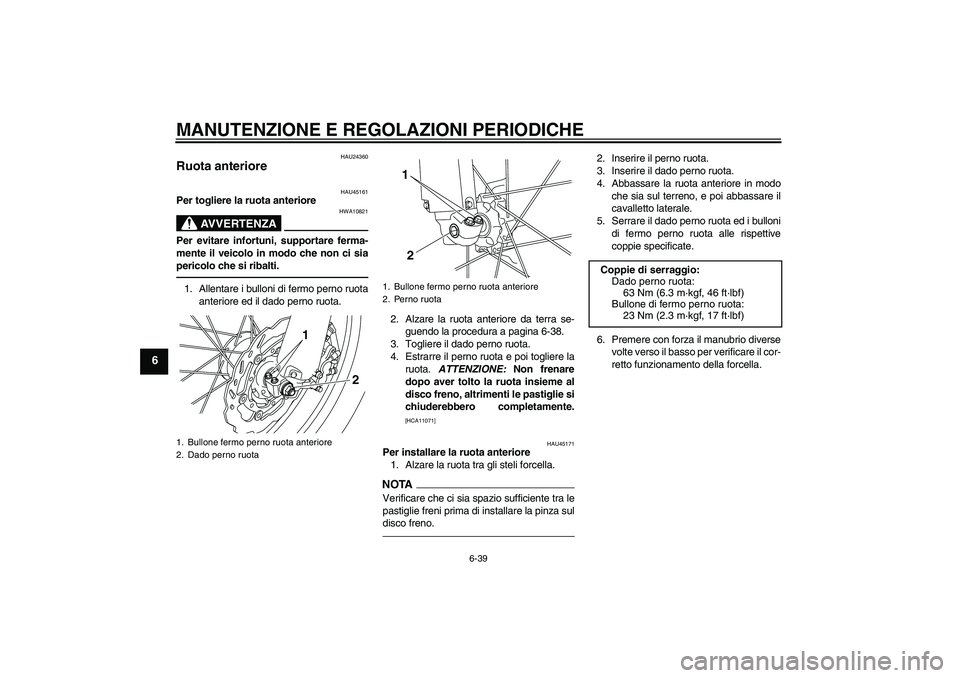

Ruota anteriore
HAU45161
Per togliere la ruota anteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci sia
pericolo che si ribalti.1. Allentare i bulloni di fermo perno ruota
anteriore ed il dado perno ruota.
2. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-38.
3. Togliere il dado perno ruota.
4. Estrarre il perno ruota e poi togliere la
ruota. ATTENZIONE: Non frenare
dopo aver tolto la ruota insieme al
disco freno, altrimenti le pastiglie si
chiuderebbero completamente.
[HCA11071]
HAU45171
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.NOTAVerificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare la pinza sul
disco freno.
2. Inserire il perno ruota.
3. Inserire il dado perno ruota.
4. Abbassare la ruota anteriore in modo
che sia sul terreno, e poi abbassare il
cavalletto laterale.
5. Serrare il dado perno ruota ed i bulloni
di fermo perno ruota alle rispettive
coppie specificate.
6. Premere con forza il manubrio diverse
volte verso il basso per verificare il cor-
retto funzionamento della forcella.
1. Bullone fermo perno ruota anteriore
2. Dado perno ruota
2
1
1. Bullone fermo perno ruota anteriore
2. Perno ruota
1
2
Coppie di serraggio:
Dado perno ruota:
63 Nm (6.3 m·kgf, 46 ft·lbf)
Bullone di fermo perno ruota:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U32DH5H0.book Page 39 Thursday, January 7, 2010 9:45 AM
