YAMAHA WR 400F 2001 Owners Manual

ENG
4 - 68
2. Montieren:
lWasserpumpengehäuse 1
lSchrauben (wasserpumpen-
gehäuse) 2
lBeilagscheibe 3
lKühlflüssigkeits-Ablaß-
schraube 4
T R..10 Nm (1,0 m · kg)
New
T R..10 Nm (1,0 m · kg)
3. Montieren:
lO-Ring
lKühlmittelleitung 1
lSchrauben (Kühlmittellei-
tung) 2
T R..10 Nm (1,0 m · kg)
Ölfilter
1. Montieren:
lÖlfilter 1
lO-Ring 2
lÖlfilterdeckel 3
lSchraube (Ölfilterdeckel)
New
T R..10 Nm (1,0 m · kg)
2. Monter:
lLogement de la pompe à eau
1
lBoulon (logement de la pompe
à eau) 2
lRondelle ordinaire 3
lBoulon de vidange de liquide
de refroidissement 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
lJoint torique
lTuyau de liquide de refroidis-
sement 1
lBoulon (Tuyau de liquide de
refroidissement) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Filtre à huile
1. Monter:
lFiltre à huile 1
lJoint torique 2
lCouvercle de filtre à huile 3
lBoulon (couvercle de filtre à
huile)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Instalar:
lCarcasa de la bomba de agua
1
lPerno (carcasa de la bomba de
agua) 2
lArandela plana 3
lPerno de drenaje del refrige-
rante 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Instalar:
lJunta tórica
lTubo del refrigerante 1
lPerno (Tubo del refrigerante)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Filtro de aceite
1. Instalar:
lFiltro de aceite 1
lJunta tórica 2
lTapa del filtro de aceite 3
lPerno (tapa del filtro de aceite)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

ENG
4 - 69
BALANCER
BALANCER
BALANCER
Extent of removal:1 Balancer drive gear2 Balancer
Extent of removal Order Part name Q’ty Remarks
BALANCER REMOVAL
Preparation for removal Clutch housing Refer to “CLUTCH” section.
Crankcase cover (right)Refer to “OIL FILTER, WATER PUMP AND
CRANKCASE COVER (RIGHT)” section.
Stator Refer to “CDI MAGNETO” section.
1 Nut (primary drive gear) 1
Refer to “REMOVAL POINTS”.
2 Nut (balancer) 1
3 Lock washer 1
4 Primary drive gear 1
5 Balancer drive gear 1
6 Lock washer 1
7 Balancer driven gear 1
8 Balancer 1 Refer to “REMOVAL POINTS”.
2
1
2

4 - 69
ENG
BALANCIER
AUSGLEICHSWELLE
COMPENSADOR
AUSGLEICHSWELLE
AUSGLEICHSWELLE
Demontage-Arbeiten:1 Ausgleichswellen-Antriebsrad2 Ausgleichswelle
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
AUSGLEICHSWELLE DEMONTIEREN
Vorbereitung für den Ausbau Kupplungsgehäuse Siehe unter “KUPPLUNG”.
Kurbelgehäusedeckel (rechts) Siehe unter “ÖLFILTER, WASSERPUMPE UND
KURBELGEHÄUSEDECKEL (RECHTS)”.
Stator Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
1 Mutter (Primärantriebszahnrad) 1
Siehe unter “AUSBAU”.
2 Mutter (Ausgleichswelle) 1
3 Sicherungsscheibe 1
4 Primärantriebszahnrad 1
5 Ausgleichswellen-Antriebsrad 1
6 Scheibenfeder 1
7 Sicherungsscheibe 1
8 Ausgleichswellen-Abtriebsrad 1 Siehe unter “AUSBAU”.
1
2
2
BALANCIER
BALANCIER
Organisation de la dépose:1 Pignon menant du balancier2 Balancier
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU BALANCIER
Préparation à la dépose Carter d’embrayage Se reporter à la section “EMBRAYAGE”.
Couvercle de carter (droit) Se reporter à la section “FILTRE A HUILE, POMPE A
EAU ET COUVERCLE DE CARTER (DROIT)”.
Stator Se reporter à la section “ALTERNATEUR CDI”.
1 Ecrou (pignon menant primaire) 1
Se reporter à la section “POINTS DE DEPOSE”.
2 Ecrou (balancier) 1
3 Rondelle frein 1
4 Pignon menant primaire 1
5 Pignon menant du balancier 1
6 Clavette droite 1
7 Rondelle frein 1
8 Pignon mené du balancier 1 Se reporter à la section “POINTS DE DEPOSE”.
1
2
2
COMPENSADOR
COMPENSADOR
Alcance de la extracción:1 Engranaje de accionamiento del compensador2 Compensador
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL COMPENSADOR
Preparación para la extracción Carcasa del embrague Consulte el apartado “EMBRAGUE”.
Cubierta del cárter (derecho) Consulte el apartado “FILTRO DE ACEITE, BOMBA
DE AGUA Y CUBIERTA DEL CÁRTER (DERE-
CHO)”.
Estator Consulte el apartado “MAGNETO CDI”.
1 Tuerca (engranaje de accionamiento primario) 1
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
2 Tuerca (compensador) 1
3 Arandela de freno 1
4 Engranaje de accionamiento primario 1
5 Engranaje de accionamiento del compensador 1
6 Chaveta recta 1
7 Arandela de freno 1
8 Engranaje impulsor del compensador 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”
1
2
2

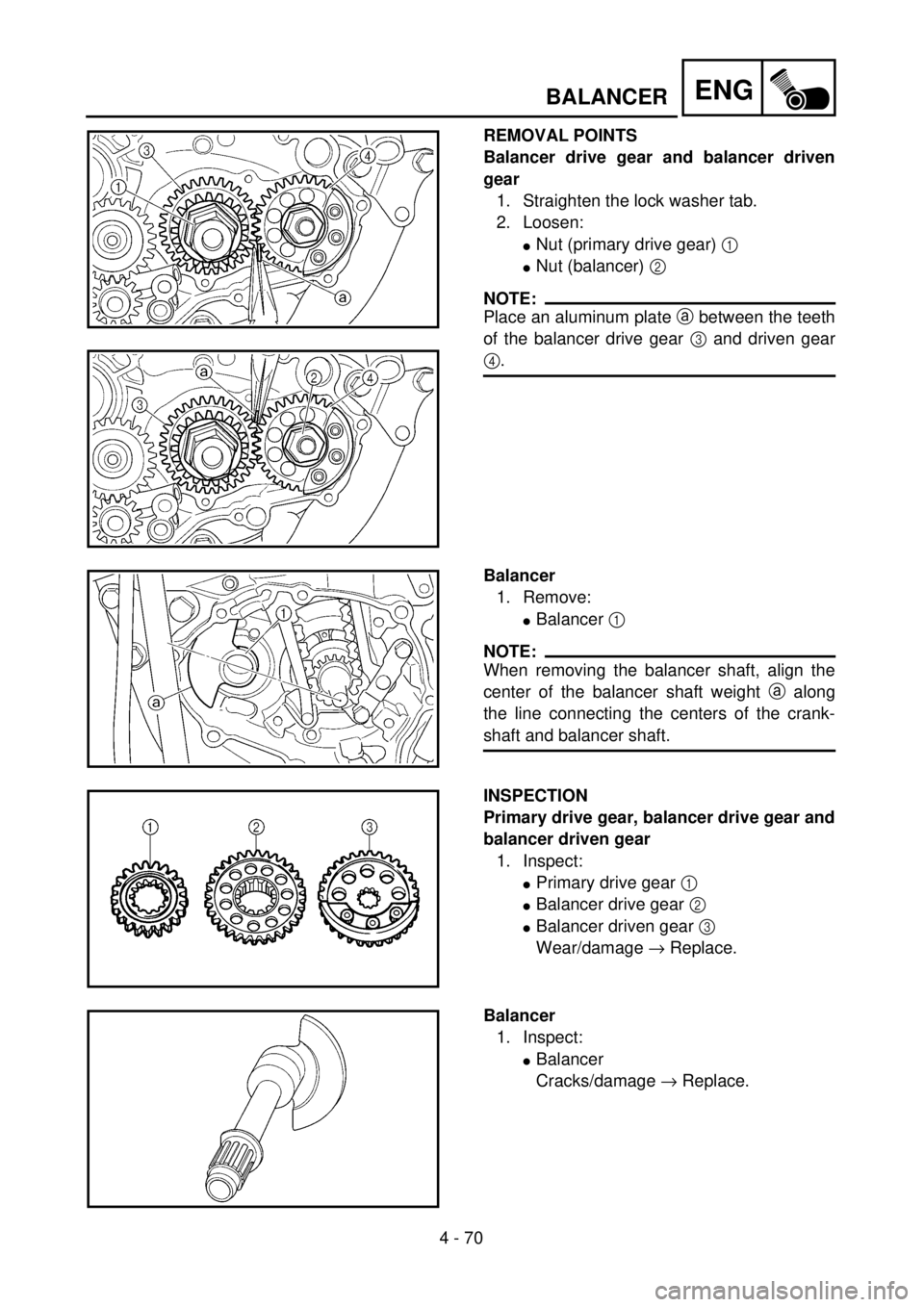

4 - 70
ENGBALANCER
REMOVAL POINTS
Balancer drive gear and balancer driven
gear
1. Straighten the lock washer tab.
2. Loosen:
lNut (primary drive gear) 1
lNut (balancer) 2
NOTE:
Place an aluminum plate a between the teeth
of the balancer drive gear 3 and driven gear
4.
Balancer
1. Remove:
lBalancer 1
NOTE:
When removing the balancer shaft, align the
center of the balancer shaft weight a along
the line connecting the centers of the crank-
shaft and balancer shaft.
INSPECTION
Primary drive gear, balancer drive gear and
balancer driven gear
1. Inspect:
lPrimary drive gear 1
lBalancer drive gear 2
lBalancer driven gear 3
Wear/damage ® Replace.
Balancer
1. Inspect:
lBalancer
Cracks/damage ® Replace.

ENG
4 - 70
BALANCIER
AUSGLEICHSWELLE
COMPENSADOR
AUSBAU
Ausgleichswellen-Antriebs- und -
Abtriebsräder
1. Die Lasche der Sicherungs-
scheibe umbiegen.
2. Lockern:
lMutter (Primärantriebsrad) 1
lMutter (Ausgleichswelle) 2
HINWEIS:
Ein Stückchen Aluminium a zwi-
schen die Zähne des Ausgleichswel-
len-Antriebsrades 3 und Aus-
gleichswellen-Abtriebrades 4 legen.
Ausgleichswelle
1. Demontieren:
lAusgleichswelle 1
HINWEIS:
Beim Ausbau der Ausgleichswelle
muß sich das Ausgleichsgewicht mit-
tig a auf der Fluchtlinie zwischen
den Mittelpunkten der Nockenwellen-
und Ausgleichswellen-Enden befin-
den.
PRÜFUNG
Primär- und Ausgleichswellen-
Antriebs- und -Abtriebsräder
1. Kontrollieren:
lPrimärantriebsrad 1
lAusgleichswellen-Antriebs-
rad 2
lAusgleichswellen-Abtriebs-
rad 3
Verschleiß/Beschädigung ®
Erneuern.
Ausgleichswelle
1. Kontrollieren:
lAusgleichswelle
Rißbildung/Beschädigung
® Erneuern. POINTS DE DEPOSE
Pignon menant et pignon mené du
balancier
1. Redresser l’ongle de rondelle
d’arrêt.
2. Desserrer:
lEcrou (pignon menant pri-
maire) 1
lEcrou (balancier) 2
N.B.:
Placer une plaque en aluminium a entre
les dents du pignon menant 3 et le
pignon mené 4 du balancier.
Balancier
1. Déposer:
lBalancier 1
N.B.:
Avant de déposer l’arbre de balancier,
aligner le centre du poids de l’arbre de
balancier a avec l’axe reliant le centre
du vilebrequin et le centre de l’arbre de
balancier.
CONTROLE
Pignon menant primaire, pignon
menant et pignon mené du balancier
1. Contrôler:
lPignon menant primaire 1
lPignon menant du balancier 2
lPignon mené du balancier 3
Usure/endommagements ®
Remplacer.
Balancier
1. Contrôler:
lBalancier
Craquelures/endommagement
® Remplacer.PUNTOS DE EXTRACCIÓN
Engranaje de accionamiento del com-
pensador y engranaje impulsor del
compensador
1. Enderece la lengüeta de la aran-
dela de freno.
2. Aflojar:
lTuerca (engranaje de acciona-
miento primario) 1
lTuerca (compensador) 2
NOTA:
Coloque una plancha de aluminio a
entre el diente del engranaje de acciona-
miento del compensador 3 y el engra-
naje impulsor 4.
Compensador
1. Extraer:
lCompensador 1
NOTA:
Cuando extraiga el eje del compensador,
alinee el centro del peso del eje del com-
pensador a a través de la línea conec-
tando los centros del cigüeñal y el eje del
compensador.
INSPECCIÓN
Engranaje de accionamiento prima-
rio, engranaje de accionamiento del
compensador y engranaje impulsor
del compensador
1. Inspeccionar:
lEngranaje de accionamiento
primario 1
lEngranaje de accionamiento
del compensador 2
lEngranaje de accionamiento
del compensador 3
Desgaste/daños ® Reemplazar.
Compensador
1. Inspeccionar:
lCompensador
Grietas/daños ® Reemplazar.

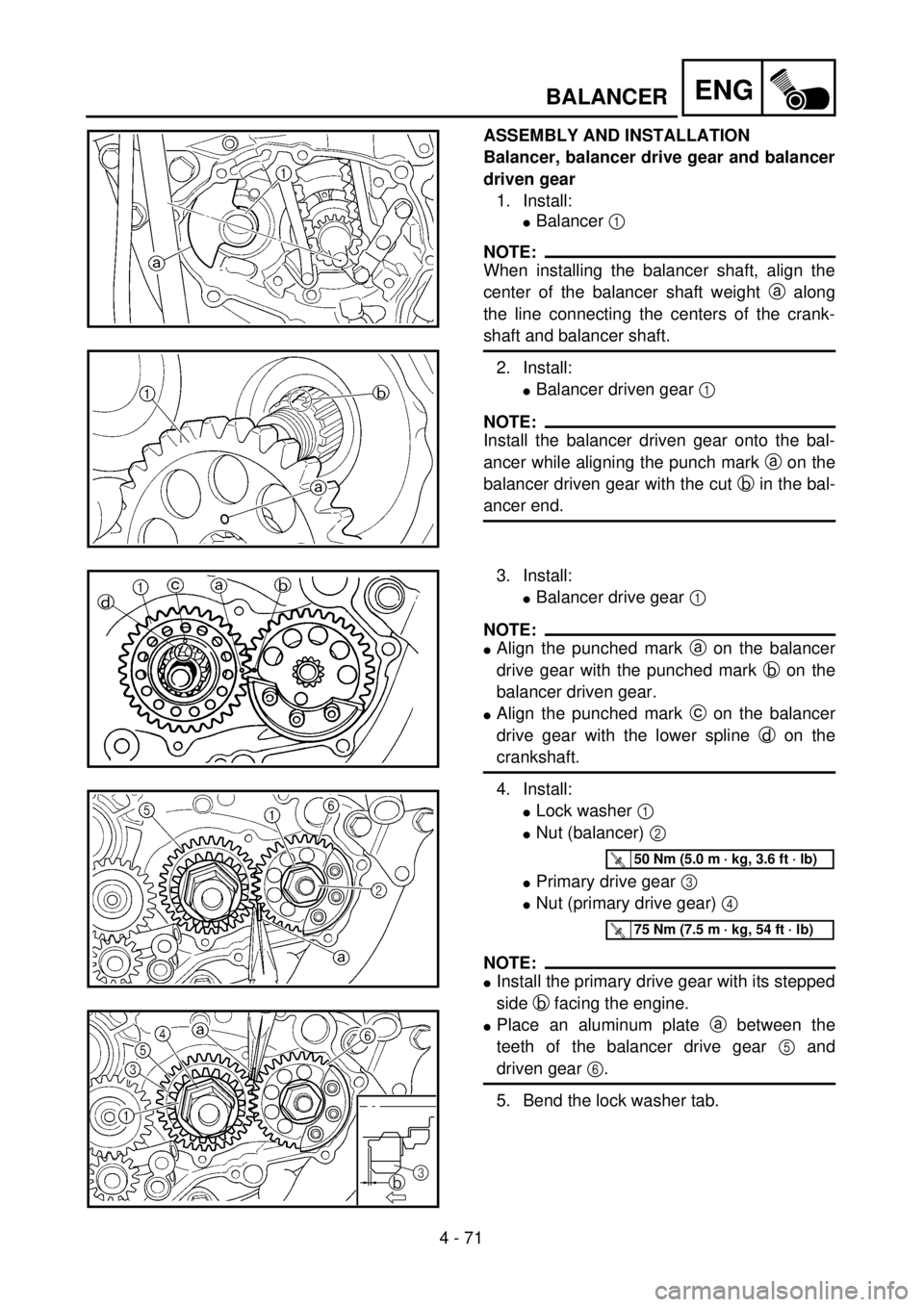

4 - 71
ENGBALANCER
ASSEMBLY AND INSTALLATION
Balancer, balancer drive gear and balancer
driven gear
1. Install:
lBalancer 1
NOTE:
When installing the balancer shaft, align the
center of the balancer shaft weight a along
the line connecting the centers of the crank-
shaft and balancer shaft.
2. Install:
lBalancer driven gear 1
NOTE:
Install the balancer driven gear onto the bal-
ancer while aligning the punch mark a on the
balancer driven gear with the cut b in the bal-
ancer end.
3. Install:
lBalancer drive gear 1
NOTE:
lAlign the punched mark a on the balancer
drive gear with the punched mark b on the
balancer driven gear.
lAlign the punched mark c on the balancer
drive gear with the lower spline d on the
crankshaft.
4. Install:
lLock washer 1
lNut (balancer) 2
lPrimary drive gear 3
lNut (primary drive gear) 4
NOTE:
lInstall the primary drive gear with its stepped
side b facing the engine.
lPlace an aluminum plate a between the
teeth of the balancer drive gear 5 and
driven gear 6.
5. Bend the lock washer tab.
T R..50 Nm (5.0 m · kg, 3.6 ft · lb)
T R..75 Nm (7.5 m · kg, 54 ft · lb)
b3

ENG
4 - 71
BALANCIER
AUSGLEICHSWELLE
COMPENSADOR
ZUSAMMENBAU UND MONTAGE
Ausgleichswelle, An- und
Abtriebsrad
1. Montieren:
lAusgleichswelle 1
HINWEIS:
Beim Einbau der Ausgleichswelle
muß sich das Ausgleichsgewicht mit-
tig a auf der Fluchtlinie zwischen
den Mittelpunkten der Nockenwellen-
und Ausgleichswellen-Enden befin-
den.
2. Montieren:
lAusgleichswellen-Abtriebs-
rad 1
HINWEIS:
Das Ausgleichswellen-Abtriebsrad
an die Ausgleichswelle montieren.
Dabei muß die Markierung a am
Ausgleichswellen-Abtriebsrad auf
den Vorsprung b am Ausgleichs-
wellen-Ende ausgerichtet sein.
3. Montieren:
lAusgleichswellen-Antriebs-
rad 1
HINWEIS:
lDie Markierung a auf dem Aus-
gleichswellen-Antriebsrad auf die
Markierung b auf dem Ausgleichs-
wellen-Abtriebsrad ausrichten.
lDie Körnerschlag-Markierung c
auf dem Ausgleichswellen-An-
triebsrad auf die unteren Keilnuten
d auf der Kurbelwelle ausrichten.
4. Montieren:
lSicherungsscheibe 1
lMutter (Ausgleichswelle) 2
lPrimärantriebsrad 3
lMutter (Primärantriebsrad) 4
HINWEIS:
lDas Primärantriebsrad so einbau-
en, daß die Seite mit der Stufe b
zum Motor weist.
lEin Stückchen Aluminium a zwi-
schen die Zähne des Ausgleichs-
wellen-Antriebsrades 5 und des
Ausgleichswellen-Abtriebsrades 6
legen.
5. Die Lasche der Sicherungs-
scheibe umbiegen.
T R..50 Nm (5,0 m · kg)
T R..75 Nm (7,5 m · kg)
ASSEMBLAGE ET INSTALLATION
Balancier, pignon menant de balan-
cier et pignon mené de balancier
1. Monter:
lBalancier 1
N.B.:
Avant d’installer l’arbre de balancier,
aligner le centre du poids de l’arbre de
balancier a avec l’axe reliant le centre
du vilebrequin et le centre de l’arbre de
balancier
2. Monter:
lPignon mené du balancier 1
N.B.:
Monter le pignon mené du balancier sur
le dispositif en veillant à aligner le repère
poinçonné a du pignon et la saillie b
de l’extrémité du dispositif.
3. Monter:
lPignon menant du balancier 1
N.B.:
lAligner le repère poinçonné a sur le
pignon menant du balancier avec le
repère poinçonné b sur le pignon
mené du balancier.
lAligner le repère poinçonné c sur le
pignon menant de balancier et la can-
nelure inférieure d du vilebrequin.
4. Monter:
lRondelle frein 1
lEcrou (balancier) 2
lPignon menant primaire 3
lEcrou (pignon menant pri-
maire) 4
N.B.:
lMonter le pignon menant primaire en
dirigeant son côté étagé b vers le
moteur.
lPlacer une plaque en aluminium a
entre les dents du pignon menant 5 et
le pignon mené 6 du balancier.
5. Replier l’ongle de rondelle
d’arrêt.
T R..50 Nm (5,0 m · kg, 3,6 ft · lb)
T R..75 Nm (7,5 m · kg, 54 ft · lb)
MONTAJE E INSTALACIÓN
Compensador, engranaje de acciona-
miento del compensador y engranaje
impulsor del compensador
1. Instalar:
lCompensador 1
NOTA:
Cuando instale el eje del compensador,
alinee el centro del peso del eje del com-
pensador a a través de la línea conec-
tando los centros del cigüeñal y el eje del
compensador.
2. Instalar:
lEngranaje impulsor del com-
pensador 1
NOTA:
Instale el engranaje impulsor del com-
pensador en el compensador mientras
alinea la marca de perforación a en el
engranaje impulsor del compensador con
el saliente b del extremo del compensa-
dor.
3. Instalar:
lEngranaje de accionamiento
del compensador 1
NOTA:
lAlinee la marca perforada a del
engranaje de accionamiento del com-
pensador con la marca perforada b del
engranaje impulsor del compensador.
lAlinee la marca perforada c del
engranaje de accionamiento del com-
pensador con la estría inferior d del
cigüeñal.
4. Instalar:
lArandela de freno 1
lTuerca (compensador) 2
lEngranaje de accionamiento
primario 3
lTuerca (engranaje de acciona-
miento primario) 4
NOTA:
lInstale el engranaje de accionamiento
primario con su lado escalonado b
orientado al motor.
lColoque una plancha de aluminio a
entre el diente del engranaje de accio-
namiento del compensador 5 y el
engranaje impulsor 6.
5. Doble la lengüeta de la arandela
de freno.
T R..50 Nm (5,0 m · kg, 3,6 ft · lb)
T R..75 Nm (7,5 m · kg, 54 ft · lb)

ENG
4 - 72

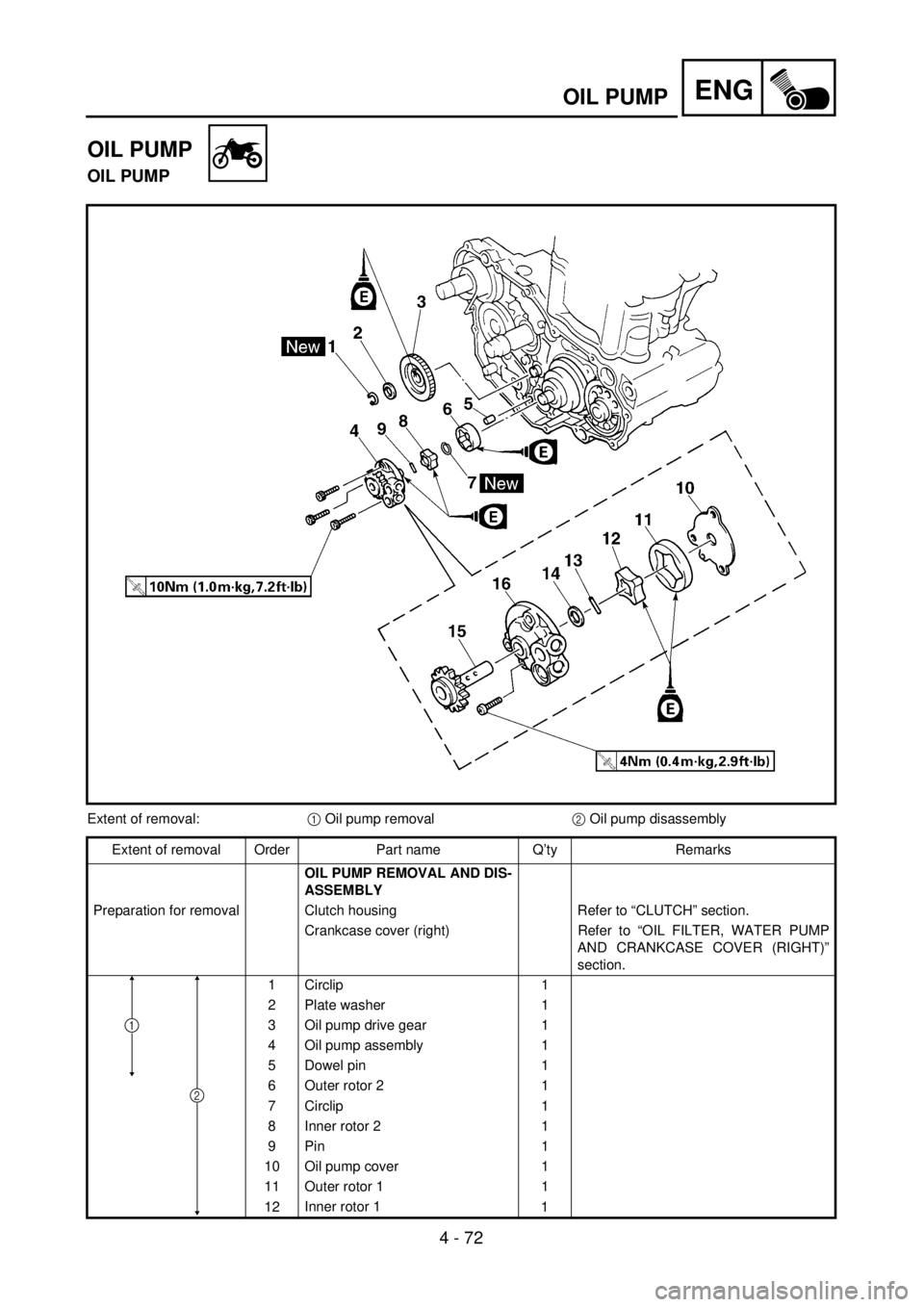

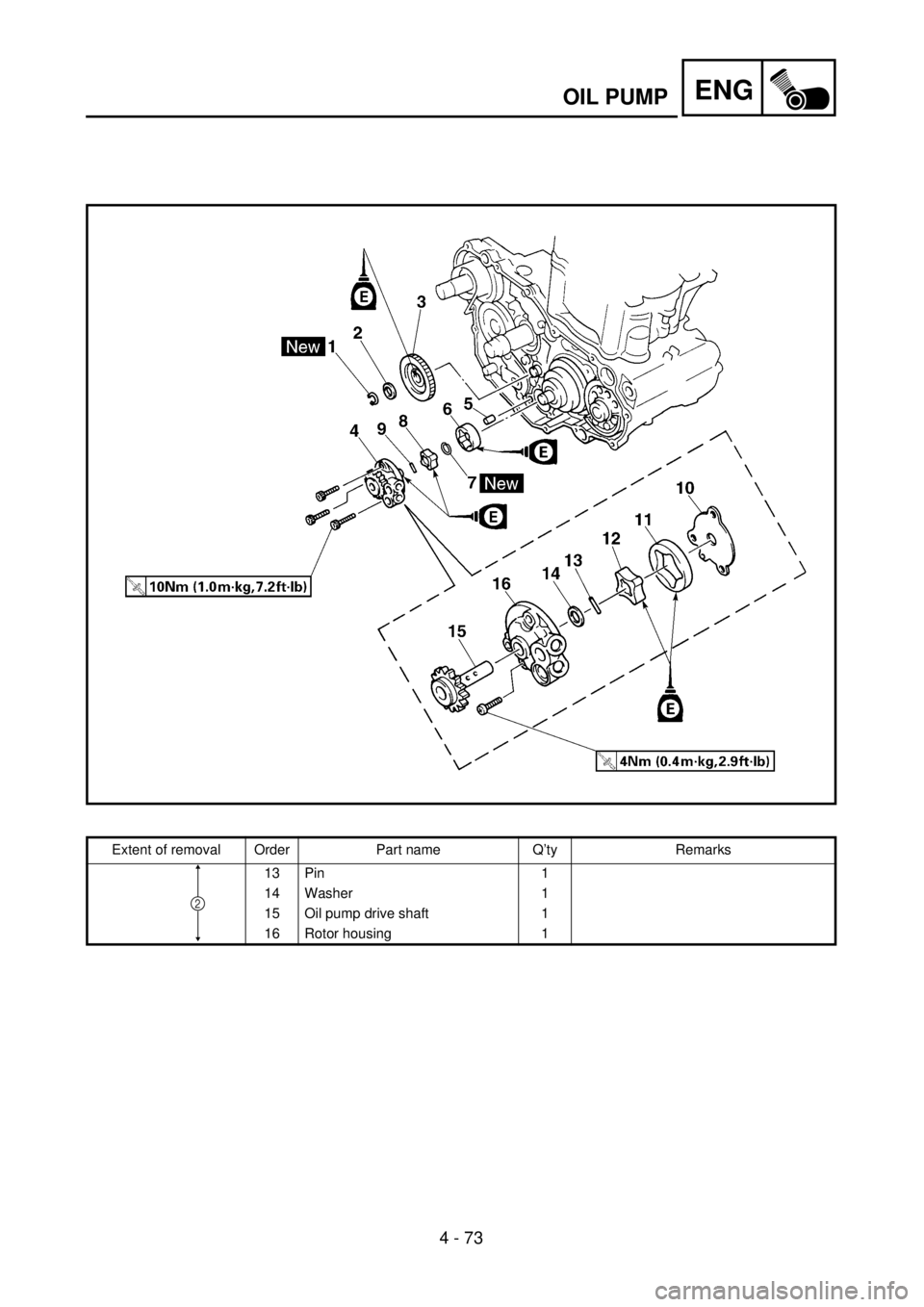

OIL PUMP
OIL PUMP
OIL PUMP
Extent of removal:1 Oil pump removal2 Oil pump disassembly
Extent of removal Order Part name Q’ty Remarks
Preparation for removalOIL PUMP REMOVAL AND DIS-
ASSEMBLY
Clutch housing Refer to “CLUTCH” section.
Crankcase cover (right) Refer to “OIL FILTER, WATER PUMP
AND CRANKCASE COVER (RIGHT)”
section.
1 Circlip 1
2 Plate washer 1
3 Oil pump drive gear 1
4 Oil pump assembly 1
5 Dowel pin 1
6 Outer rotor 2 1
7 Circlip 1
8 Inner rotor 2 1
9 Pin 1
10 Oil pump cover 1
11 Outer rotor 1 1
12Inner rotor 1
1
2
1

4 - 72
ENG
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE
ÖLPUMPE
ÖLPUMPE
Demontage-Arbeiten:1 Ölpumpe demontieren2 Ölpumpe zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ÖLPUMPE DEMONTIEREN UND ZERLE-
GEN
Vorbereitung für den Ausbau Kupplungsgehäuse
Kurbelgehäusedeckel (rechts)Siehe unter “KUPPLUNG”.
Siehe unter “ÖLFILTER, WASSERPUMPE UND
KURBELGEHÄUSEDECKEL (RECHTS)”.
1 Sicherungsring 1
2 Unterlegscheibe 1
3 Ölpumpen-Antriebsrad 1
4 Ölpumpe 1
5 Paßstift 1
6 Außenrotor 2 1
7 Sicherungsring 1
8 Innenrotor 2 1
9 Stift 1
10 Ölpumpen-Gehäusedeckel 1
11 Außenrotor 1 1
12 Innenrotor 1 1
1
2
POMPE A HUILE
POMPE A HUILE
Organisation de la dépose:1 Dépose de la pompe à huile2 Démontage de la pompe à huile
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE ET DEMONTAGE DE LA
POMPE A HUILE
Préparation à la dépose Carter d’embrayage
Couvercle de carter (droit)Se reporter à la section “EMBRAYAGE”.
Se reporter à la section “FILTRE A HUILE, POMPE A
EAU ET COUVERCLE DE CARTER (DROIT)”.
1 Circlip 1
2 Rondelle bombée 1
3 Pignon menant de la pompe à huile 1
4 Ensemble pompe à huile 1
5 Goupille de serrage 1
6 Rotor extérieur 2 1
7 Circlip 1
8 Rotor intérieur 2 1
9 Goupille 1
10 Couvercle de pompe à huile 1
11 Rotor extérieur 1 1
12 Rotor intérieur 1 1
1
2
BOMBA DE ACEITE
BOMBA DE ACEITE
Alcance de la extracción:1 Extracción de la bomba de aceite2 Desmontaje de la bomba de aceite
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN Y DESMONTAJE DE LA
BOMBA DE ACEITE
Preparación para la extracción Carcasa del embrague
Cubierta del cárter (derecho)Consulte el apartado “EMBRAGUE”.
Consulte el apartado “FILTRO DE ACEITE, BOMBA
DE AGUA Y CUBIERTA DEL CÁRTER (DERE-
CHO)”.
1 Circlip 1
2 Arandela plana 1
3 Engranaje de accionamiento de la bomba de aceite 1
4 Conjunto de la bomba de aceite 1
5 Fijo de centraje 1
6 Rotor exterior 2 1
7 Circlip 1
8 Rotor interior 2 1
9 Bulón 1
10 Cubierta de la bomba de aceite 1
11 Rotor exterior 1 1
12 Rotor interior 1 1
1
2

ENG
4 - 73
Extent of removal Order Part name Q’ty Remarks
13 Pin 1
14 Washer 1
15 Oil pump drive shaft 1
16 Rotor housing 1
2
OIL PUMP
