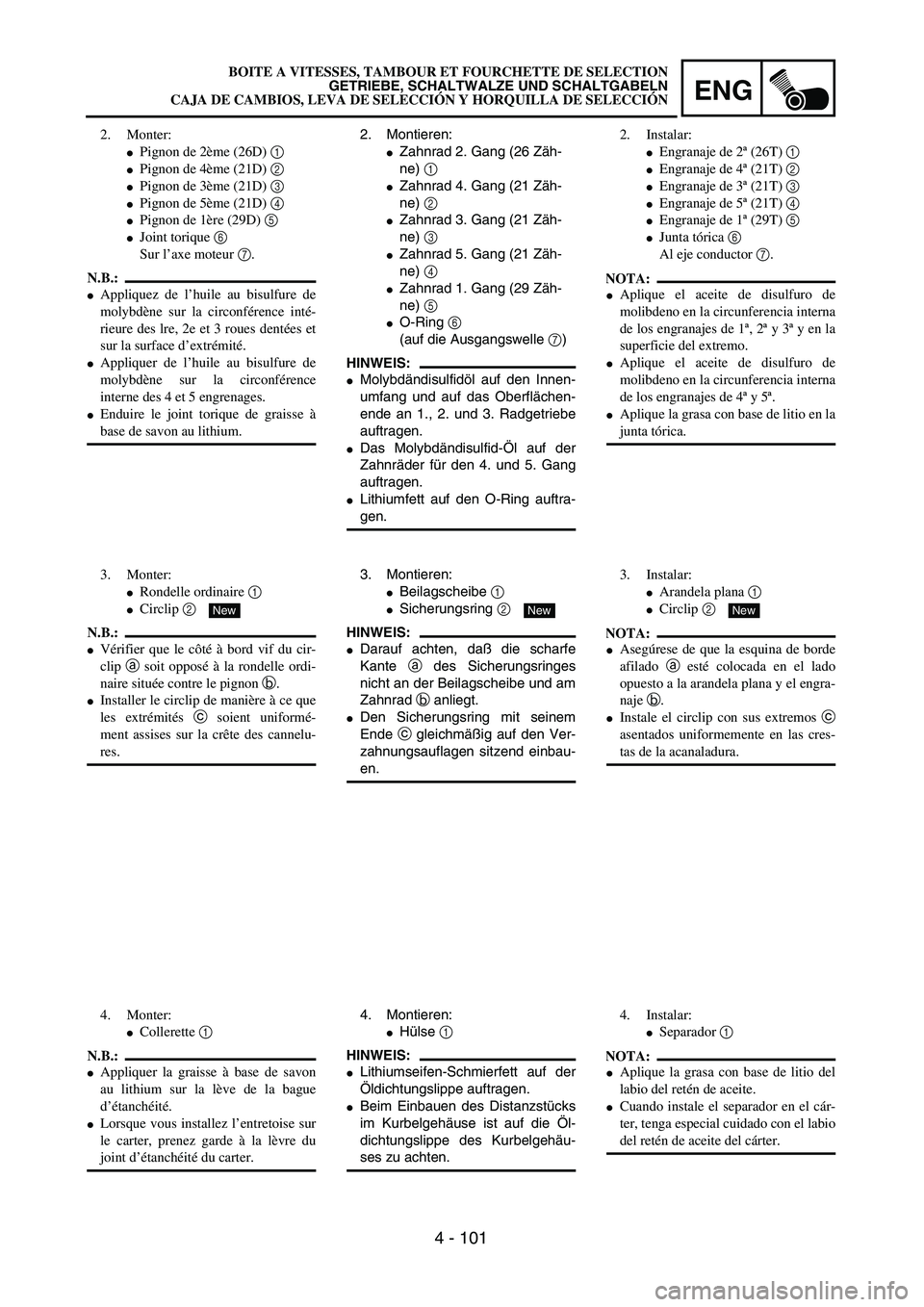

2. Montieren:
Zahnrad 2. Gang (26 Zäh-
ne) 1
Zahnrad 4. Gang (21 Zäh-
ne) 2
Zahnrad 3. Gang (21 Zäh-
ne) 3
Zahnrad 5. Gang (21 Zäh-
ne) 4
Zahnrad 1. Gang (29 Zäh-
ne) 5
O-Ring 6
(auf die Ausgangswelle 7)
HINWEIS:
Molybdändisulfidöl auf den Innen-
umfang und auf das Oberflächen-
ende an 1., 2. und 3. Radgetriebe
auftragen.
Das Molybdändisulfid-Öl auf der
Zahnräder für den 4. und 5. Gang
auftragen.
Lithiumfett auf den O-Ring auftra-
gen.
3. Montieren:
Beilagscheibe 1
Sicherungsring 2
HINWEIS:
Darauf achten, daß die scharfe
Kante a des Sicherungsringes
nicht an der Beilagscheibe und am
Zahnrad b anliegt.
Den Sicherungsring mit seinem
Ende c gleichmäßig auf den Ver-
zahnungsauflagen sitzend einbau-
en.
New
4. Montieren:
Hülse 1
HINWEIS:
Lithiumseifen-Schmierfett auf der
Öldichtungslippe auftragen.
Beim Einbauen des Distanzstücks
im Kurbelgehäuse ist auf die Öl-
dichtungslippe des Kurbelgehäu-
ses zu achten. 2. Monter:
Pignon de 2ème (26D) 1
Pignon de 4ème (21D) 2
Pignon de 3ème (21D) 3
Pignon de 5ème (21D) 4
Pignon de 1ère (29D) 5
Joint torique 6
Sur l’axe moteur 7.
N.B.:
Appliquez de l’huile au bisulfure de
molybdène sur la circonférence inté-
rieure des lre, 2e et 3 roues dentées et
sur la surface d’extrémité.
Appliquer de l’huile au bisulfure de
molybdène sur la circonférence
interne des 4 et 5 engrenages.
Enduire le joint torique de graisse à
base de savon au lithium.
3. Monter:
Rondelle ordinaire 1
Circlip 2
N.B.:
Vérifier que le côté à bord vif du cir-
clip a soit opposé à la rondelle ordi-
naire située contre le pignon b.
Installer le circlip de manière à ce que
les extrémités c soient uniformé-
ment assises sur la crête des cannelu-
res.
New
4. Monter:
Collerette 1
N.B.:
Appliquer la graisse à base de savon
au lithium sur la lève de la bague
d’étanchéité.
Lorsque vous installez l’entretoise sur
le carter, prenez garde à la lèvre du
joint d’étanchéité du carter.2. Instalar:
Engranaje de 2ª (26T) 1
Engranaje de 4ª (21T) 2
Engranaje de 3ª (21T) 3
Engranaje de 5ª (21T) 4
Engranaje de 1ª (29T) 5
Junta tórica 6
Al eje conductor 7.
NOTA:
Aplique el aceite de disulfuro de
molibdeno en la circunferencia interna
de los engranajes de 1ª, 2ª y 3ª y en la
superficie del extremo.
Aplique el aceite de disulfuro de
molibdeno en la circunferencia interna
de los engranajes de 4ª y 5ª.
Aplique la grasa con base de litio en la
junta tórica.
3. Instalar:
Arandela plana 1
Circlip 2
NOTA:
Asegúrese de que la esquina de borde
afilado a esté colocada en el lado
opuesto a la arandela plana y el engra-
naje b.
Instale el circlip con sus extremos c
asentados uniformemente en las cres-
tas de la acanaladura.
New
4. Instalar:
Separador 1
NOTA:
Aplique la grasa con base de litio del
labio del retén de aceite.
Cuando instale el separador en el cár-
ter, tenga especial cuidado con el labio
del retén de aceite del cárter. BOITE A VITESSES, TAMBOUR ET FOURCHETTE DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE SELECCIÓN Y HORQUILLA DE SELECCIÓN

5 - 4
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA

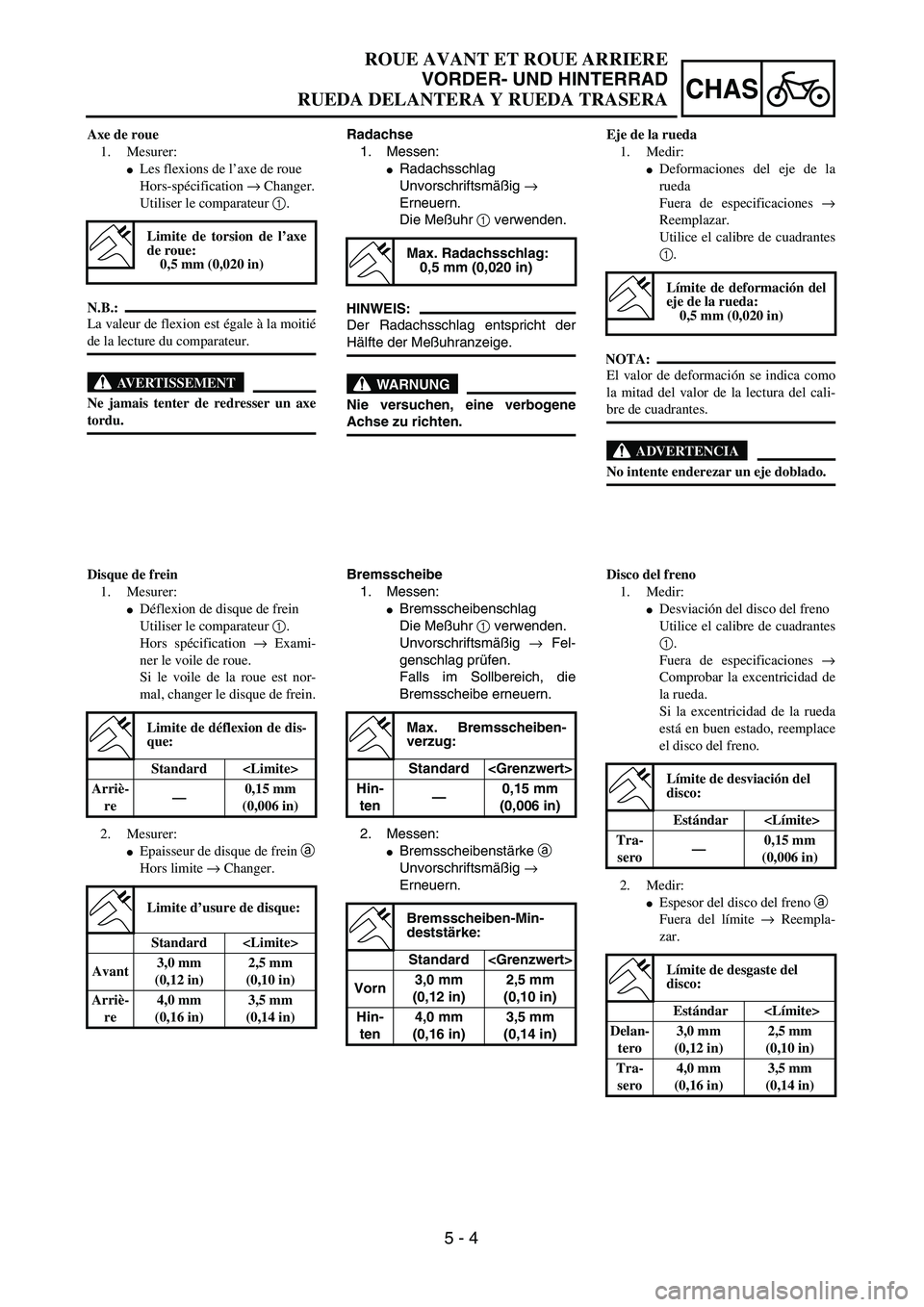

Radachse
1. Messen:
Radachsschlag
Unvorschriftsmäßig →
Erneuern.
Die Meßuhr 1 verwenden.
HINWEIS:
Der Radachsschlag entspricht der
Hälfte der Meßuhranzeige.
WARNUNG
Nie versuchen, eine verbogene
Achse zu richten.
Max. Radachsschlag:
0,5 mm (0,020 in)
Bremsscheibe
1. Messen:
Bremsscheibenschlag
Die Meßuhr 1 verwenden.
Unvorschriftsmäßig → Fel-
genschlag prüfen.
Falls im Sollbereich, die
Bremsscheibe erneuern.
2. Messen:
Bremsscheibenstärke a
Unvorschriftsmäßig →
Erneuern.
Max. Bremsscheiben-
verzug:
Standard
Hin-
ten—0,15 mm
(0,006 in)
Bremsscheiben-Min-
deststärke:
Standard
Vorn3,0 mm
(0,12 in)2,5 mm
(0,10 in)
Hin-
ten4,0 mm
(0,16 in)3,5 mm
(0,14 in)
Axe de roue
1. Mesurer:
Les flexions de l’axe de roue
Hors-spécification → Changer.
Utiliser le comparateur 1.
N.B.:
La valeur de flexion est égale à la moitié
de la lecture du comparateur.
AVERTISSEMENT
Ne jamais tenter de redresser un axe
tordu.
Limite de torsion de l’axe
de roue:
0,5 mm (0,020 in)
Disque de frein
1. Mesurer:
Déflexion de disque de frein
Utiliser le comparateur 1.
Hors spécification → Exami-
ner le voile de roue.
Si le voile de la roue est nor-
mal, changer le disque de frein.
2. Mesurer:
Epaisseur de disque de frein a
Hors limite → Changer.
Limite de déflexion de dis-
que:
Standard
Arriè-
re—0,15 mm
(0,006 in)
Limite d’usure de disque:
Standard
Avant3,0 mm
(0,12 in)2,5 mm
(0,10 in)
Arriè-
re4,0 mm
(0,16 in)3,5 mm
(0,14 in)
Eje de la rueda
1. Medir:
Deformaciones del eje de la
rueda
Fuera de especificaciones →
Reemplazar.
Utilice el calibre de cuadrantes
1.
NOTA:
El valor de deformación se indica como
la mitad del valor de la lectura del cali-
bre de cuadrantes.
ADVERTENCIA
No intente enderezar un eje doblado.
Límite de deformación del
eje de la rueda:
0,5 mm (0,020 in)
Disco del freno
1. Medir:
Desviación del disco del freno
Utilice el calibre de cuadrantes
1.
Fuera de especificaciones →
Comprobar la excentricidad de
la rueda.
Si la excentricidad de la rueda
está en buen estado, reemplace
el disco del freno.
2. Medir:
Espesor del disco del freno a
Fuera del límite → Reempla-
zar.
Límite de desviación del
disco:
Estándar
Tra-
sero—0,15 mm
(0,006 in)
Límite de desgaste del
disco:
Estándar
Delan-
tero3,0 mm
(0,12 in)2,5 mm
(0,10 in)
Tra-
sero4,0 mm
(0,16 in)3,5 mm
(0,14 in)

5 - 7
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA

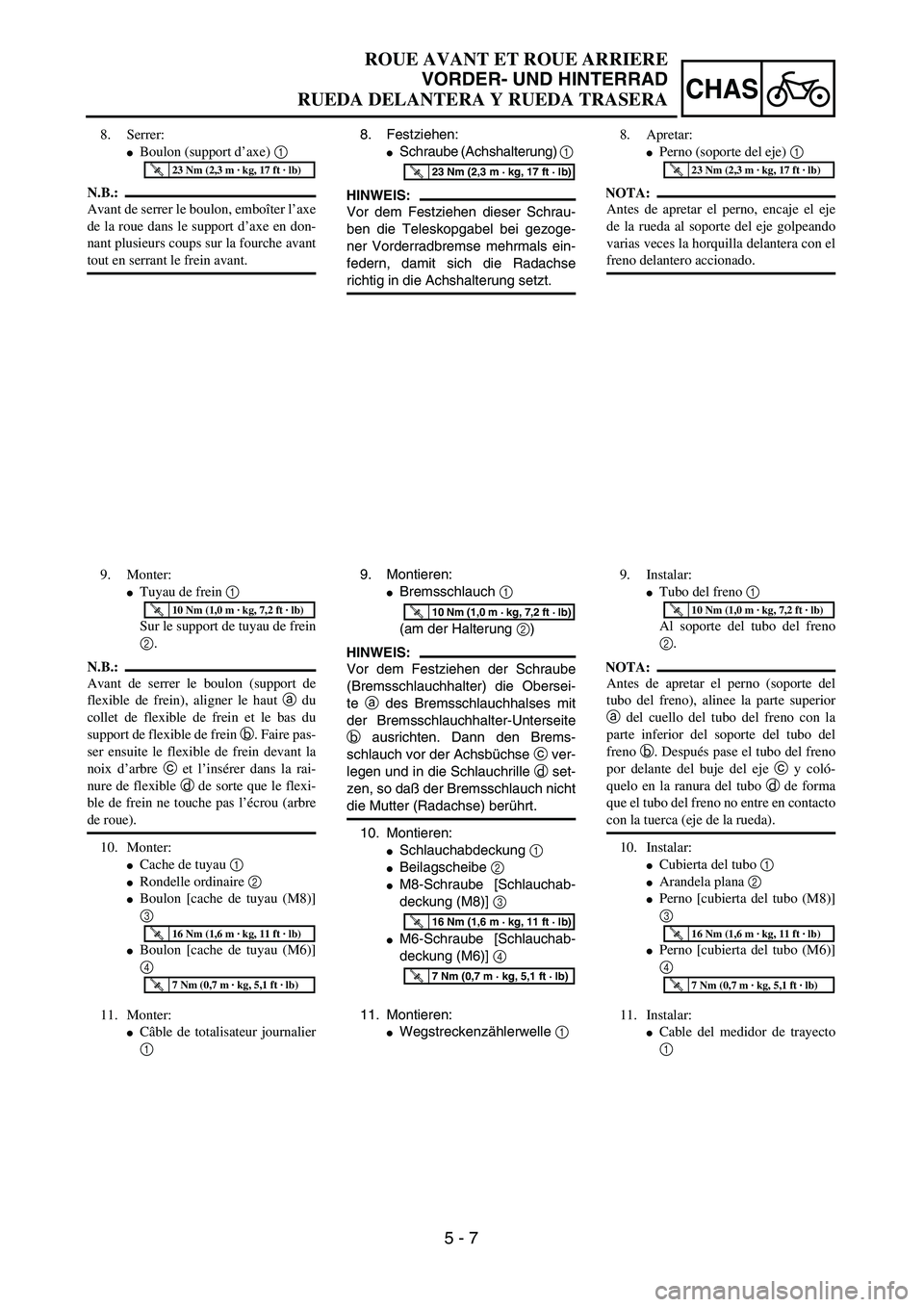

8. Festziehen:
Schraube (Achshalterung) 1
HINWEIS:
Vor dem Festziehen dieser Schrau-
ben die Teleskopgabel bei gezoge-
ner Vorderradbremse mehrmals ein-
federn, damit sich die Radachse
richtig in die Achshalterung setzt.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
9. Montieren:
Bremsschlauch 1
(am der Halterung 2)
HINWEIS:
Vor dem Festziehen der Schraube
(Bremsschlauchhalter) die Obersei-
te a des Bremsschlauchhalses mit
der Bremsschlauchhalter-Unterseite
b ausrichten. Dann den Brems-
schlauch vor der Achsbüchse c ver-
legen und in die Schlauchrille d set-
zen, so daß der Bremsschlauch nicht
die Mutter (Radachse) berührt.
10. Montieren:
Schlauchabdeckung 1
Beilagscheibe 2
M8-Schraube [Schlauchab-
deckung (M8)] 3
M6-Schraube [Schlauchab-
deckung (M6)] 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
11. Montieren:
Wegstreckenzählerwelle 1 8. Serrer:
Boulon (support d’axe) 1
N.B.:
Avant de serrer le boulon, emboîter l’axe
de la roue dans le support d’axe en don-
nant plusieurs coups sur la fourche avant
tout en serrant le frein avant.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
9. Monter:
Tuyau de frein 1
Sur le support de tuyau de frein
2.
N.B.:
Avant de serrer le boulon (support de
flexible de frein), aligner le haut a du
collet de flexible de frein et le bas du
support de flexible de frein b. Faire pas-
ser ensuite le flexible de frein devant la
noix d’arbre c et l’insérer dans la rai-
nure de flexible d de sorte que le flexi-
ble de frein ne touche pas l’écrou (arbre
de roue).
10. Monter:
Cache de tuyau 1
Rondelle ordinaire 2
Boulon [cache de tuyau (M8)]
3
Boulon [cache de tuyau (M6)]
4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
11. Monter:
Câble de totalisateur journalier
1 8. Apretar:
Perno (soporte del eje) 1
NOTA:
Antes de apretar el perno, encaje el eje
de la rueda al soporte del eje golpeando
varias veces la horquilla delantera con el
freno delantero accionado.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
9. Instalar:
Tubo del freno 1
Al soporte del tubo del freno
2.
NOTA:
Antes de apretar el perno (soporte del
tubo del freno), alinee la parte superior
a del cuello del tubo del freno con la
parte inferior del soporte del tubo del
freno b. Después pase el tubo del freno
por delante del buje del eje c y coló-
quelo en la ranura del tubo d de forma
que el tubo del freno no entre en contacto
con la tuerca (eje de la rueda).
10. Instalar:
Cubierta del tubo 1
Arandela plana 2
Perno [cubierta del tubo (M8)]
3
Perno [cubierta del tubo (M6)]
4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
11. Instalar:
Cable del medidor de trayecto
1

5 - 20
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO DELANTERO Y FRENO TRASERO

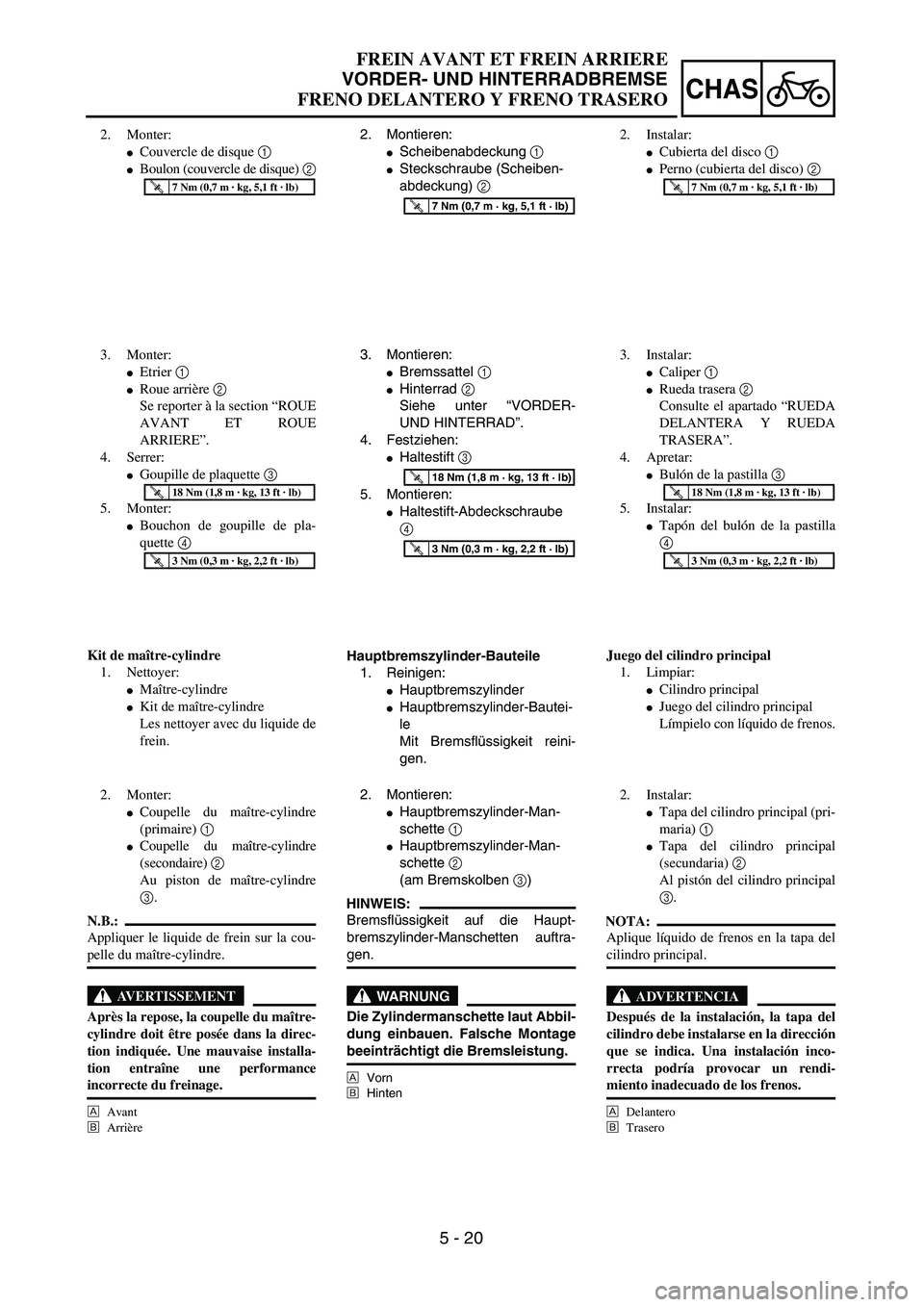

2. Montieren:
Scheibenabdeckung 1
Steckschraube (Scheiben-
abdeckung) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Montieren:
Bremssattel 1
Hinterrad 2
Siehe unter “VORDER-
UND HINTERRAD”.
4. Festziehen:
Haltestift 3
5. Montieren:
Haltestift-Abdeckschraube
4
Hauptbremszylinder-Bauteile
1. Reinigen:
Hauptbremszylinder
Hauptbremszylinder-Bautei-
le
Mit Bremsflüssigkeit reini-
gen.
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)

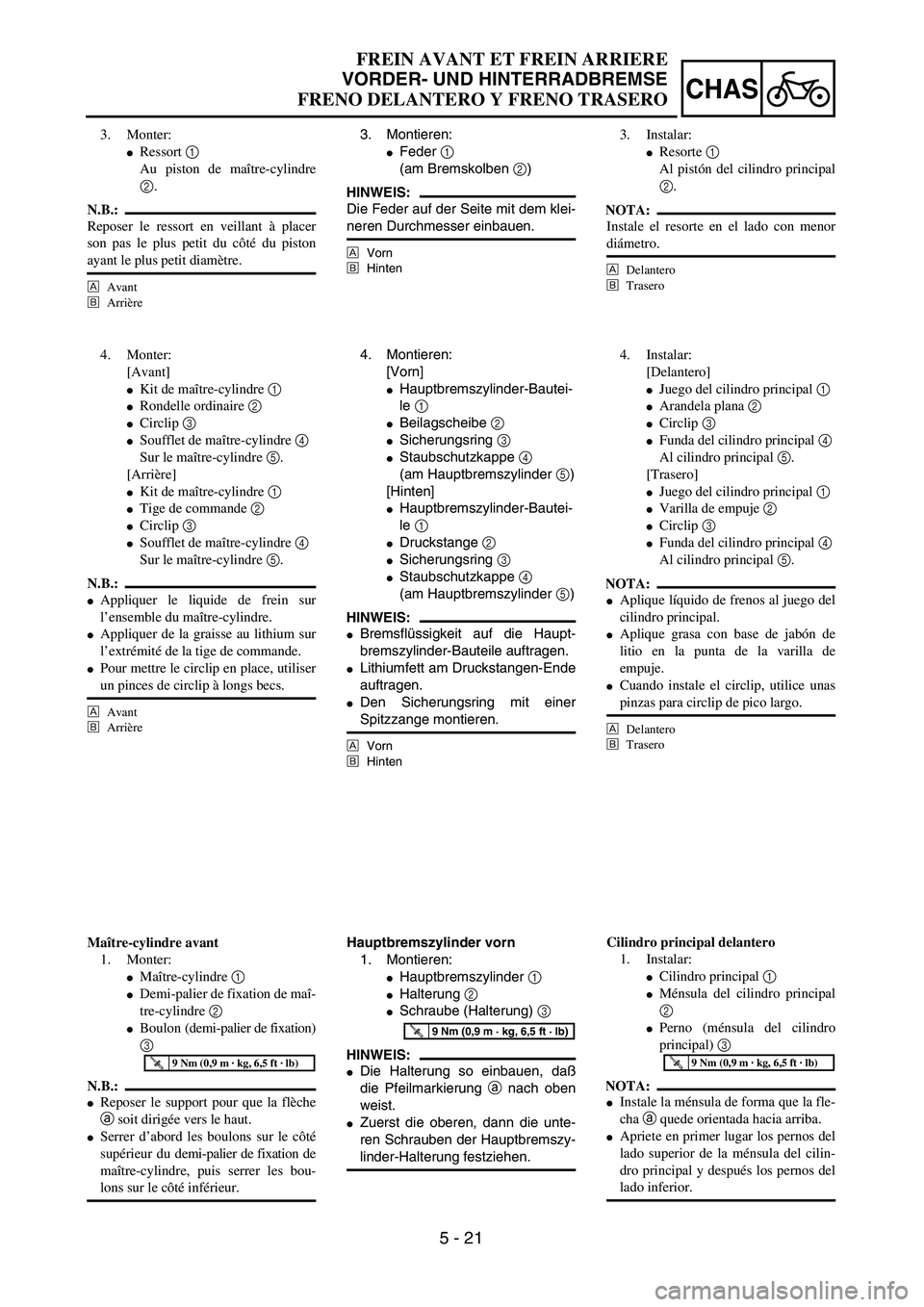

2. Montieren:
Hauptbremszylinder-Man-
schette 1
Hauptbremszylinder-Man-
schette 2
(am Bremskolben 3)
HINWEIS:
Bremsflüssigkeit auf die Haupt-
bremszylinder-Manschetten auftra-
gen.
WARNUNG
Die Zylindermanschette laut Abbil-
dung einbauen. Falsche Montage
beeinträchtigt die Bremsleistung.
ÅVorn
ıHinten
2. Monter:
Couvercle de disque 1
Boulon (couvercle de disque) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Monter:
Etrier 1
Roue arrière 2
Se reporter à la section “ROUE
AVANT ET ROUE
ARRIERE”.
4. Serrer:
Goupille de plaquette 3
5. Monter:
Bouchon de goupille de pla-
quette 4
Kit de maître-cylindre
1. Nettoyer:
Maître-cylindre
Kit de maître-cylindre
Les nettoyer avec du liquide de
frein.
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Monter:
Coupelle du maître-cylindre
(primaire) 1
Coupelle du maître-cylindre
(secondaire) 2
Au piston de maître-cylindre
3.
N.B.:
Appliquer le liquide de frein sur la cou-
pelle du maître-cylindre.
AVERTISSEMENT
Après la repose, la coupelle du maître-
cylindre doit être posée dans la direc-
tion indiquée. Une mauvaise installa-
tion entraîne une performance
incorrecte du freinage.
ÅAvant
ıArrière
2. Instalar:
Cubierta del disco 1
Perno (cubierta del disco) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Instalar:
Caliper 1
Rueda trasera 2
Consulte el apartado “RUEDA
DELANTERA Y RUEDA
TRASERA”.
4. Apretar:
Bulón de la pastilla 3
5. Instalar:
Tapón del bulón de la pastilla
4
Juego del cilindro principal
1. Limpiar:
Cilindro principal
Juego del cilindro principal
Límpielo con líquido de frenos.
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Instalar:
Tapa del cilindro principal (pri-
maria) 1
Tapa del cilindro principal
(secundaria) 2
Al pistón del cilindro principal
3.
NOTA:
Aplique líquido de frenos en la tapa del
cilindro principal.
ADVERTENCIA
Después de la instalación, la tapa del
cilindro debe instalarse en la dirección
que se indica. Una instalación inco-
rrecta podría provocar un rendi-
miento inadecuado de los frenos.
ÅDelantero
ıTrasero

5 - 21
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO DELANTERO Y FRENO TRASERO
3. Montieren:
Feder 1
(am Bremskolben 2)
HINWEIS:
Die Feder auf der Seite mit dem klei-
neren Durchmesser einbauen.
ÅVorn
ıHinten
4. Montieren:
[Vorn]
Hauptbremszylinder-Bautei-
le 1
Beilagscheibe 2
Sicherungsring 3
Staubschutzkappe 4
(am Hauptbremszylinder 5)
[Hinten]
Hauptbremszylinder-Bautei-
le 1
Druckstange 2
Sicherungsring 3
Staubschutzkappe 4
(am Hauptbremszylinder 5)
HINWEIS:
Bremsflüssigkeit auf die Haupt-
bremszylinder-Bauteile auftragen.
Lithiumfett am Druckstangen-Ende
auftragen.
Den Sicherungsring mit einer
Spitzzange montieren.
ÅVorn
ıHinten
Hauptbremszylinder vorn
1. Montieren:
Hauptbremszylinder 1
Halterung 2
Schraube (Halterung) 3
HINWEIS:
Die Halterung so einbauen, daß
die Pfeilmarkierung a nach oben
weist.
Zuerst die oberen, dann die unte-
ren Schrauben der Hauptbremszy-
linder-Halterung festziehen.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
3. Monter:
Ressort 1
Au piston de maître-cylindre
2.
N.B.:
Reposer le ressort en veillant à placer
son pas le plus petit du côté du piston
ayant le plus petit diamètre.
ÅAvant
ıArrière
4. Monter:
[Avant]
Kit de maître-cylindre 1
Rondelle ordinaire 2
Circlip 3
Soufflet de maître-cylindre 4
Sur le maître-cylindre 5.
[Arrière]
Kit de maître-cylindre 1
Tige de commande 2
Circlip 3
Soufflet de maître-cylindre 4
Sur le maître-cylindre 5.
N.B.:
Appliquer le liquide de frein sur
l’ensemble du maître-cylindre.
Appliquer de la graisse au lithium sur
l’extrémité de la tige de commande.
Pour mettre le circlip en place, utiliser
un pinces de circlip à longs becs.
ÅAvant
ıArrière
Maître-cylindre avant
1. Monter:
Maître-cylindre 1
Demi-palier de fixation de maî-
tre-cylindre 2
Boulon (demi-palier de fixation)
3
N.B.:
Reposer le support pour que la flèche
a soit dirigée vers le haut.
Serrer d’abord les boulons sur le côté
supérieur du demi-palier de fixation de
maître-cylindre, puis serrer les bou-
lons sur le côté inférieur.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
3. Instalar:
Resorte 1
Al pistón del cilindro principal
2.
NOTA:
Instale el resorte en el lado con menor
diámetro.
ÅDelantero
ıTrasero
4. Instalar:
[Delantero]
Juego del cilindro principal 1
Arandela plana 2
Circlip 3
Funda del cilindro principal 4
Al cilindro principal 5.
[Trasero]
Juego del cilindro principal 1
Varilla de empuje 2
Circlip 3
Funda del cilindro principal 4
Al cilindro principal 5.
NOTA:
Aplique líquido de frenos al juego del
cilindro principal.
Aplique grasa con base de jabón de
litio en la punta de la varilla de
empuje.
Cuando instale el circlip, utilice unas
pinzas para circlip de pico largo.
ÅDelantero
ıTrasero
Cilindro principal delantero
1. Instalar:
Cilindro principal 1
Ménsula del cilindro principal
2
Perno (ménsula del cilindro
principal) 3
NOTA:
Instale la ménsula de forma que la fle-
cha a quede orientada hacia arriba.
Apriete en primer lugar los pernos del
lado superior de la ménsula del cilin-
dro principal y después los pernos del
lado inferior.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)

5 - 23

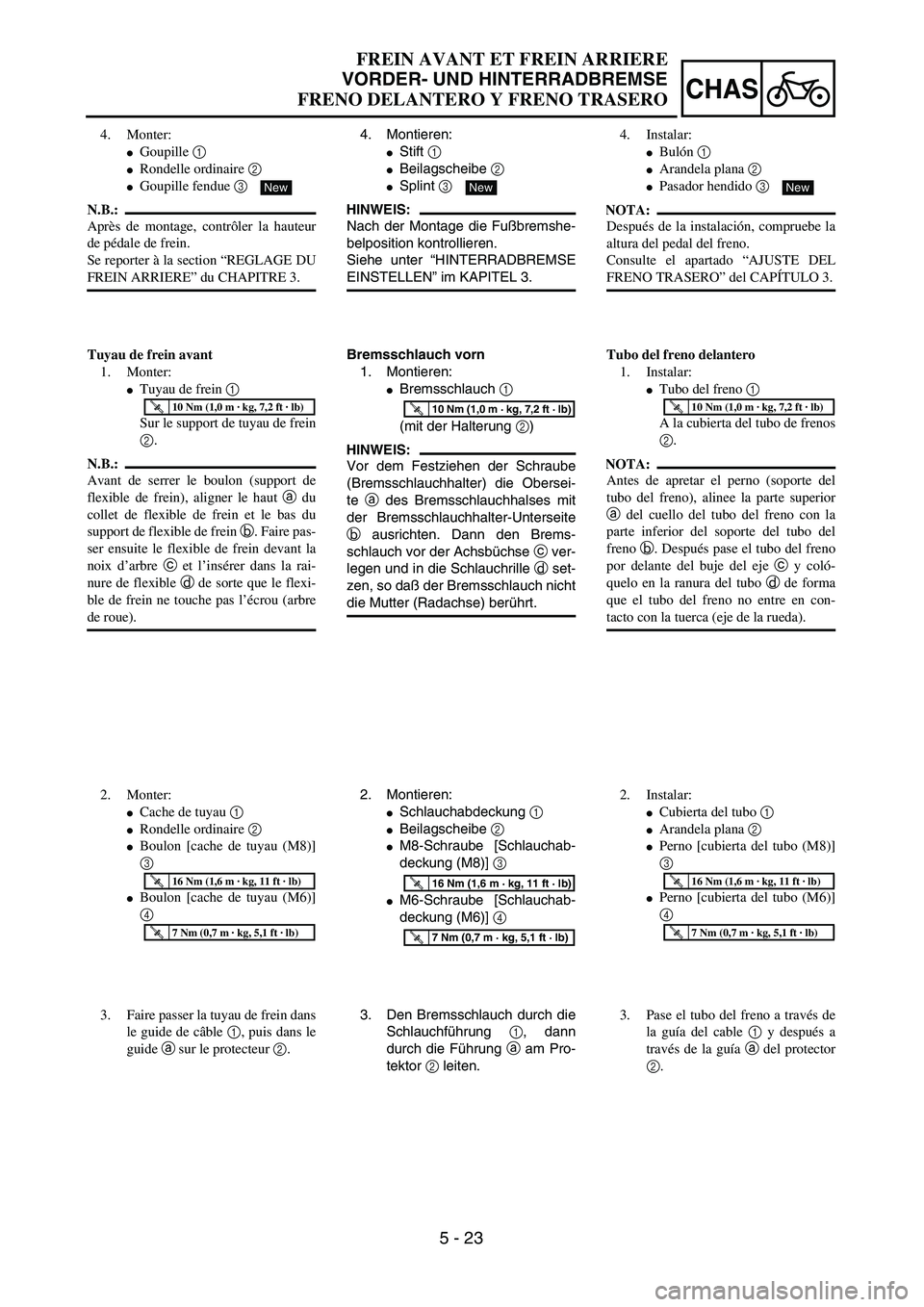

CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO DELANTERO Y FRENO TRASERO
4. Montieren:
Stift 1
Beilagscheibe 2
Splint 3
HINWEIS:
Nach der Montage die Fußbremshe-
belposition kontrollieren.
Siehe unter “HINTERRADBREMSE
EINSTELLEN” im KAPITEL 3.
New
Bremsschlauch vorn
1. Montieren:
Bremsschlauch 1
(mit der Halterung 2)
HINWEIS:
Vor dem Festziehen der Schraube
(Bremsschlauchhalter) die Obersei-
te a des Bremsschlauchhalses mit
der Bremsschlauchhalter-Unterseite
b ausrichten. Dann den Brems-
schlauch vor der Achsbüchse c ver-
legen und in die Schlauchrille d set-
zen, so daß der Bremsschlauch nicht
die Mutter (Radachse) berührt.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Montieren:
Schlauchabdeckung 1
Beilagscheibe 2
M8-Schraube [Schlauchab-
deckung (M8)] 3
M6-Schraube [Schlauchab-
deckung (M6)] 4
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Den Bremsschlauch durch die
Schlauchführung 1, dann
durch die Führung a am Pro-
tektor 2 leiten. 4. Monter:
Goupille 1
Rondelle ordinaire 2
Goupille fendue 3
N.B.:
Après de montage, contrôler la hauteur
de pédale de frein.
Se reporter à la section “REGLAGE DU
FREIN ARRIERE” du CHAPITRE 3.
New
Tuyau de frein avant
1. Monter:
Tuyau de frein 1
Sur le support de tuyau de frein
2.
N.B.:
Avant de serrer le boulon (support de
flexible de frein), aligner le haut a du
collet de flexible de frein et le bas du
support de flexible de frein b. Faire pas-
ser ensuite le flexible de frein devant la
noix d’arbre c et l’insérer dans la rai-
nure de flexible d de sorte que le flexi-
ble de frein ne touche pas l’écrou (arbre
de roue).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
Cache de tuyau 1
Rondelle ordinaire 2
Boulon [cache de tuyau (M8)]
3
Boulon [cache de tuyau (M6)]
4
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Faire passer la tuyau de frein dans
le guide de câble 1, puis dans le
guide a sur le protecteur 2.4. Instalar:
Bulón 1
Arandela plana 2
Pasador hendido 3
NOTA:
Después de la instalación, compruebe la
altura del pedal del freno.
Consulte el apartado “AJUSTE DEL
FRENO TRASERO” del CAPÍTULO 3.
New
Tubo del freno delantero
1. Instalar:
Tubo del freno 1
A la cubierta del tubo de frenos
2.
NOTA:
Antes de apretar el perno (soporte del
tubo del freno), alinee la parte superior
a del cuello del tubo del freno con la
parte inferior del soporte del tubo del
freno b. Después pase el tubo del freno
por delante del buje del eje c y coló-
quelo en la ranura del tubo d de forma
que el tubo del freno no entre en con-
tacto con la tuerca (eje de la rueda).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Instalar:
Cubierta del tubo 1
Arandela plana 2
Perno [cubierta del tubo (M8)]
3
Perno [cubierta del tubo (M6)]
4
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Pase el tubo del freno a través de
la guía del cable 1 y después a
través de la guía a del protector
2.

5 - 25
CHAS

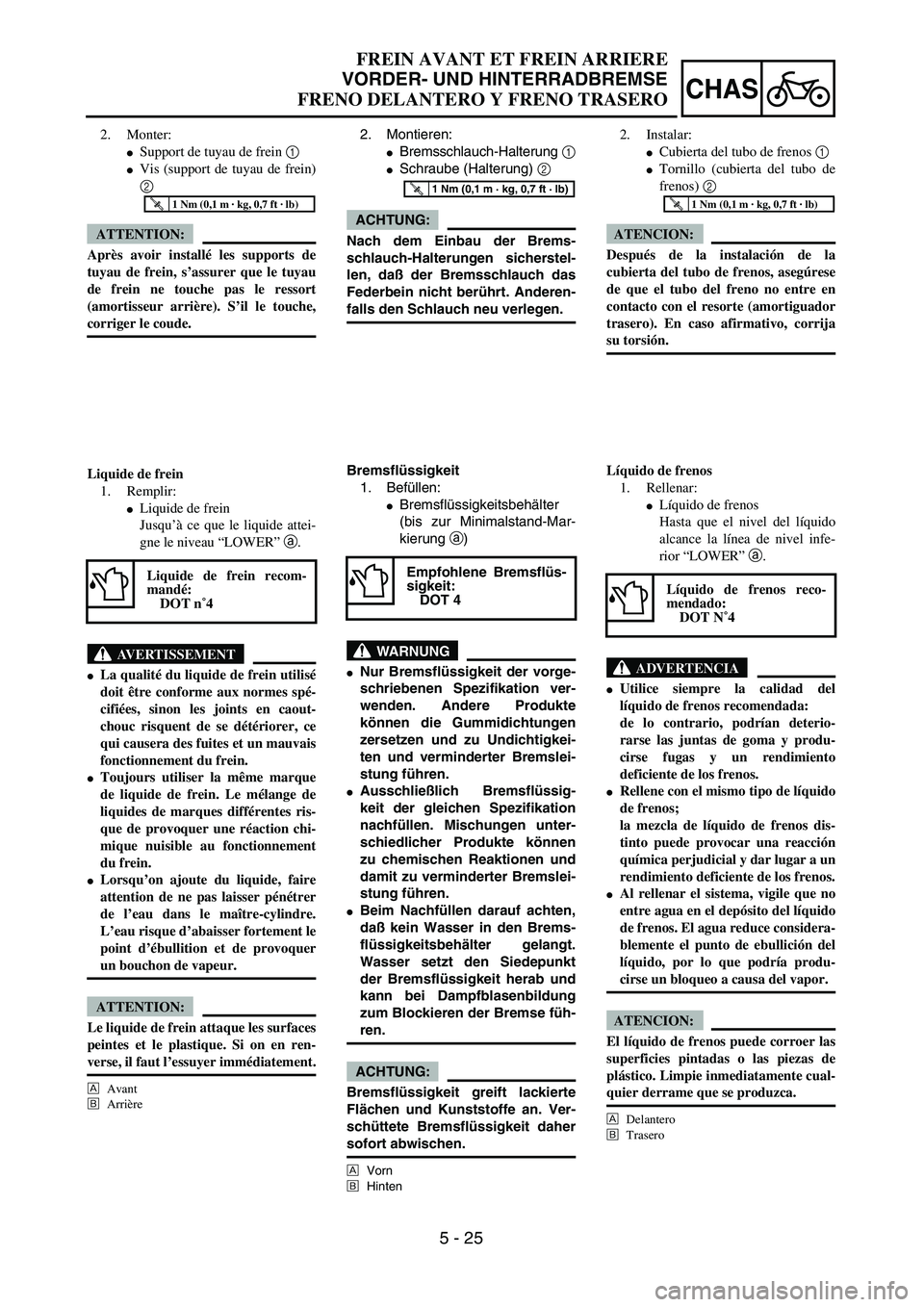

FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO DELANTERO Y FRENO TRASERO
2. Montieren:
Bremsschlauch-Halterung 1
Schraube (Halterung) 2
ACHTUNG:
Nach dem Einbau der Brems-
schlauch-Halterungen sicherstel-
len, daß der Bremsschlauch das
Federbein nicht berührt. Anderen-
falls den Schlauch neu verlegen.
Bremsflüssigkeit
1. Befüllen:
Bremsflüssigkeitsbehälter
(bis zur Minimalstand-Mar-
kierung a)
WARNUNG
Nur Bremsflüssigkeit der vorge-
schriebenen Spezifikation ver-
wenden. Andere Produkte
können die Gummidichtungen
zersetzen und zu Undichtigkei-
ten und verminderter Bremslei-
stung führen.
Ausschließlich Bremsflüssig-
keit der gleichen Spezifikation
nachfüllen. Mischungen unter-
schiedlicher Produkte können
zu chemischen Reaktionen und
damit zu verminderter Bremslei-
stung führen.
Beim Nachfüllen darauf achten,
daß kein Wasser in den Brems-
flüssigkeitsbehälter gelangt.
Wasser setzt den Siedepunkt
der Bremsflüssigkeit herab und
kann bei Dampfblasenbildung
zum Blockieren der Bremse füh-
ren.
ACHTUNG:
Bremsflüssigkeit greift lackierte
Flächen und Kunststoffe an. Ver-
schüttete Bremsflüssigkeit daher
sofort abwischen.
ÅVorn
ıHinten
Empfohlene Bremsflüs-
sigkeit:
DOT 4
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
2. Monter:
Support de tuyau de frein 1
Vis (support de tuyau de frein)
2
ATTENTION:
Après avoir installé les supports de
tuyau de frein, s’assurer que le tuyau
de frein ne touche pas le ressort
(amortisseur arrière). S’il le touche,
corriger le coude.
Liquide de frein
1. Remplir:
Liquide de frein
Jusqu’à ce que le liquide attei-
gne le niveau “LOWER” a.
AVERTISSEMENT
La qualité du liquide de frein utilisé
doit être conforme aux normes spé-
cifiées, sinon les joints en caout-
chouc risquent de se détériorer, ce
qui causera des fuites et un mauvais
fonctionnement du frein.
Toujours utiliser la même marque
de liquide de frein. Le mélange de
liquides de marques différentes ris-
que de provoquer une réaction chi-
mique nuisible au fonctionnement
du frein.
Lorsqu’on ajoute du liquide, faire
attention de ne pas laisser pénétrer
de l’eau dans le maître-cylindre.
L’eau risque d’abaisser fortement le
point d’ébullition et de provoquer
un bouchon de vapeur.
ATTENTION:
Le liquide de frein attaque les surfaces
peintes et le plastique. Si on en ren-
verse, il faut l’essuyer immédiatement.
ÅAvant
ıArrière
Liquide de frein recom-
mandé:
DOT n˚4
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
2. Instalar:
Cubierta del tubo de frenos 1
Tornillo (cubierta del tubo de
frenos) 2
ATENCION:
Después de la instalación de la
cubierta del tubo de frenos, asegúrese
de que el tubo del freno no entre en
contacto con el resorte (amortiguador
trasero). En caso afirmativo, corrija
su torsión.
Líquido de frenos
1. Rellenar:
Líquido de frenos
Hasta que el nivel del líquido
alcance la línea de nivel infe-
rior “LOWER” a.
ADVERTENCIA
Utilice siempre la calidad del
líquido de frenos recomendada:
de lo contrario, podrían deterio-
rarse las juntas de goma y produ-
cirse fugas y un rendimiento
deficiente de los frenos.
Rellene con el mismo tipo de líquido
de frenos;
la mezcla de líquido de frenos dis-
tinto puede provocar una reacción
química perjudicial y dar lugar a un
rendimiento deficiente de los frenos.
Al rellenar el sistema, vigile que no
entre agua en el depósito del líquido
de frenos. El agua reduce considera-
blemente el punto de ebullición del
líquido, por lo que podría produ-
cirse un bloqueo a causa del vapor.
ATENCION:
El líquido de frenos puede corroer las
superficies pintadas o las piezas de
plástico. Limpie inmediatamente cual-
quier derrame que se produzca.
ÅDelantero
ıTrasero
Líquido de frenos reco-
mendado:
DOT N˚4
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)

5 - 26

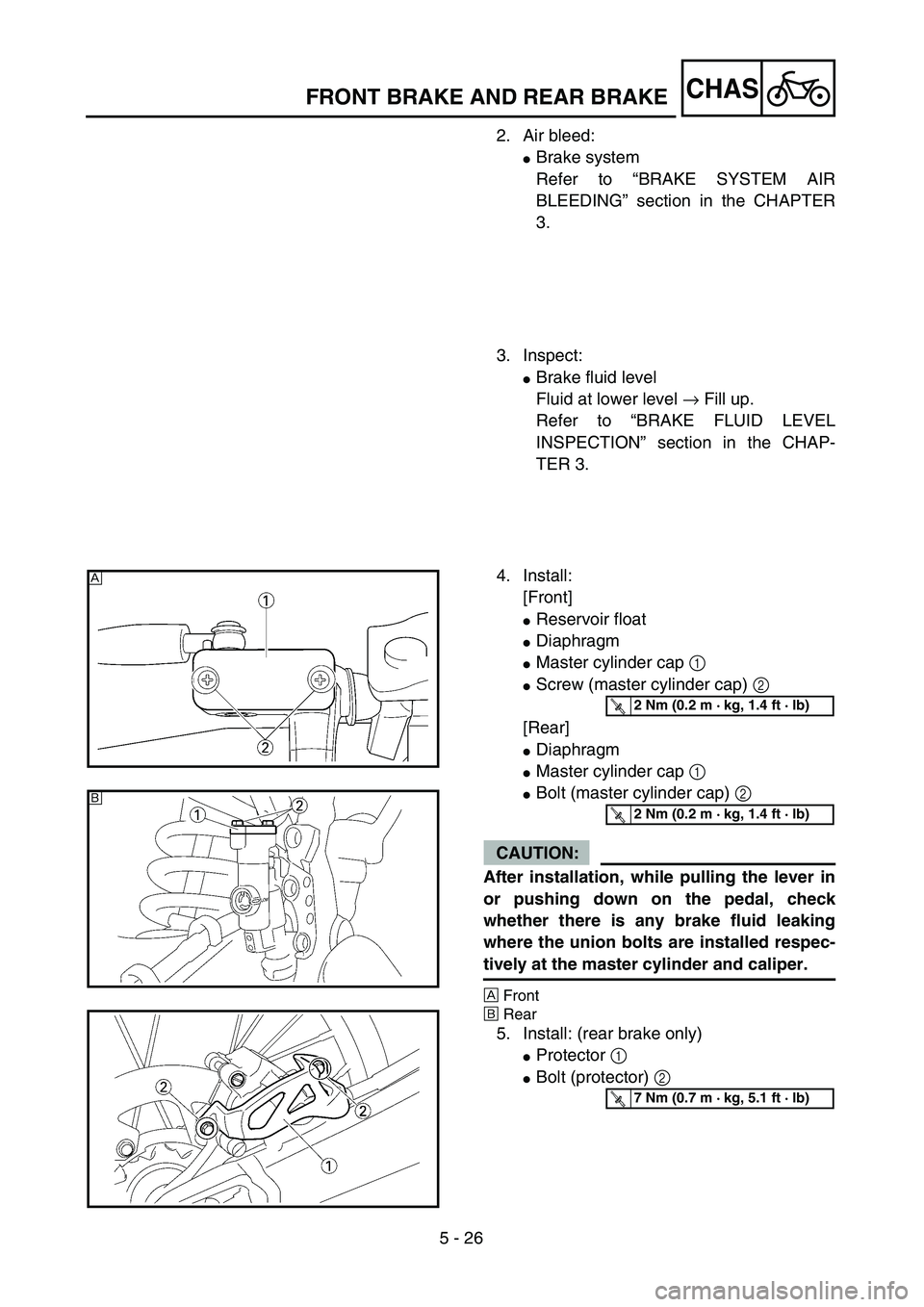

CHASFRONT BRAKE AND REAR BRAKE
2. Air bleed:
Brake system
Refer to “BRAKE SYSTEM AIR
BLEEDING” section in the CHAPTER
3.
3. Inspect:
Brake fluid level
Fluid at lower level → Fill up.
Refer to “BRAKE FLUID LEVEL
INSPECTION” section in the CHAP-
TER 3.
4. Install:
[Front]
Reservoir float
Diaphragm
Master cylinder cap 1
Screw (master cylinder cap) 2
[Rear]
Diaphragm
Master cylinder cap 1
Bolt (master cylinder cap) 2
CAUTION:
After installation, while pulling the lever in
or pushing down on the pedal, check
whether there is any brake fluid leaking
where the union bolts are installed respec-
tively at the master cylinder and caliper.
ÅFront
ıRear
5. Install: (rear brake only)
Protector 1
Bolt (protector) 2
Å
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)ı
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

5 - 26

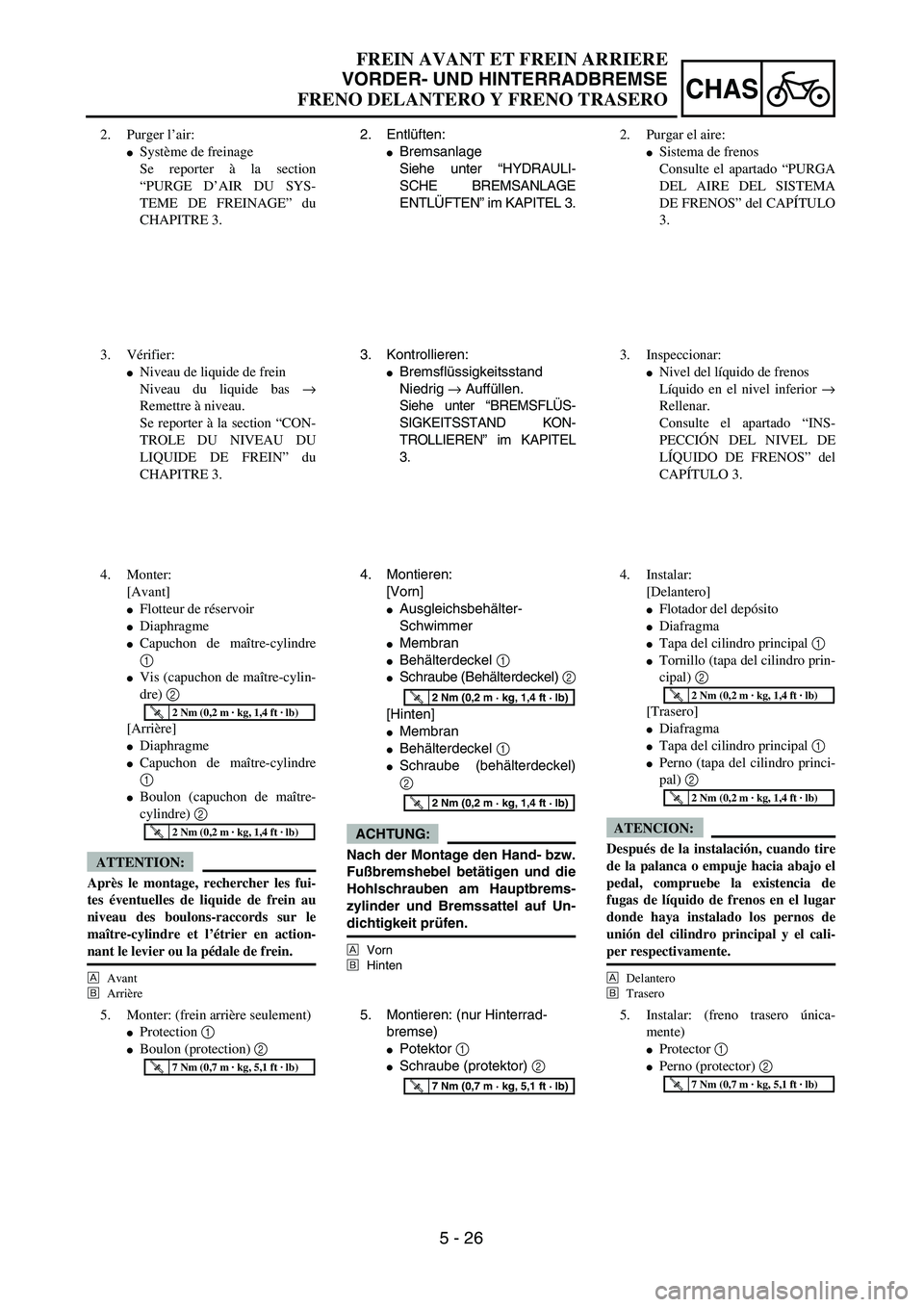

CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO DELANTERO Y FRENO TRASERO
2. Entlüften:
Bremsanlage
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN” im KAPITEL 3.
3. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig → Auffüllen.
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN” im KAPITEL
3.
4. Montieren:
[Vorn]
Ausgleichsbehälter-
Schwimmer
Membran
Behälterdeckel 1
Schraube (Behälterdeckel) 2
[Hinten]
Membran
Behälterdeckel 1
Schraube (behälterdeckel)
2

ACHTUNG:
Nach der Montage den Hand- bzw.
Fußbremshebel betätigen und die
Hohlschrauben am Hauptbrems-
zylinder und Bremssattel auf Un-
dichtigkeit prüfen.
ÅVorn
ıHinten
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
5. Montieren: (nur Hinterrad-
bremse)
Potektor 1
Schraube (protektor) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
2. Purger l’air:
Système de freinage
Se reporter à la section
“PURGE D’AIR DU SYS-
TEME DE FREINAGE” du
CHAPITRE 3.
3. Vérifier:
Niveau de liquide de frein
Niveau du liquide bas →
Remettre à niveau.
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN” du
CHAPITRE 3.
4. Monter:
[Avant]
Flotteur de réservoir
Diaphragme
Capuchon de maître-cylindre
1
Vis (capuchon de maître-cylin-
dre) 2
[Arrière]
Diaphragme
Capuchon de maître-cylindre
1
Boulon (capuchon de maître-
cylindre) 2
ATTENTION:
Après le montage, rechercher les fui-
tes éventuelles de liquide de frein au
niveau des boulons-raccords sur le
maître-cylindre et l’étrier en action-
nant le levier ou la pédale de frein.
ÅAvant
ıArrière
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
5. Monter: (frein arrière seulement)
Protection 1
Boulon (protection) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
2. Purgar el aire:
Sistema de frenos
Consulte el apartado “PURGA
DEL AIRE DEL SISTEMA
DE FRENOS” del CAPÍTULO
3.
3. Inspeccionar:
Nivel del líquido de frenos
Líquido en el nivel inferior →
Rellenar.
Consulte el apartado “INS-
PECCIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS” del
CAPÍTULO 3.
4. Instalar:
[Delantero]
Flotador del depósito
Diafragma
Tapa del cilindro principal 1
Tornillo (tapa del cilindro prin-
cipal) 2
[Trasero]
Diafragma
Tapa del cilindro principal 1
Perno (tapa del cilindro princi-
pal) 2
ATENCION:
Después de la instalación, cuando tire
de la palanca o empuje hacia abajo el
pedal, compruebe la existencia de
fugas de líquido de frenos en el lugar
donde haya instalado los pernos de
unión del cilindro principal y el cali-
per respectivamente.
ÅDelantero
ıTrasero
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
5. Instalar: (freno trasero única-
mente)
Protector 1
Perno (protector) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

5 - 28
CHAS

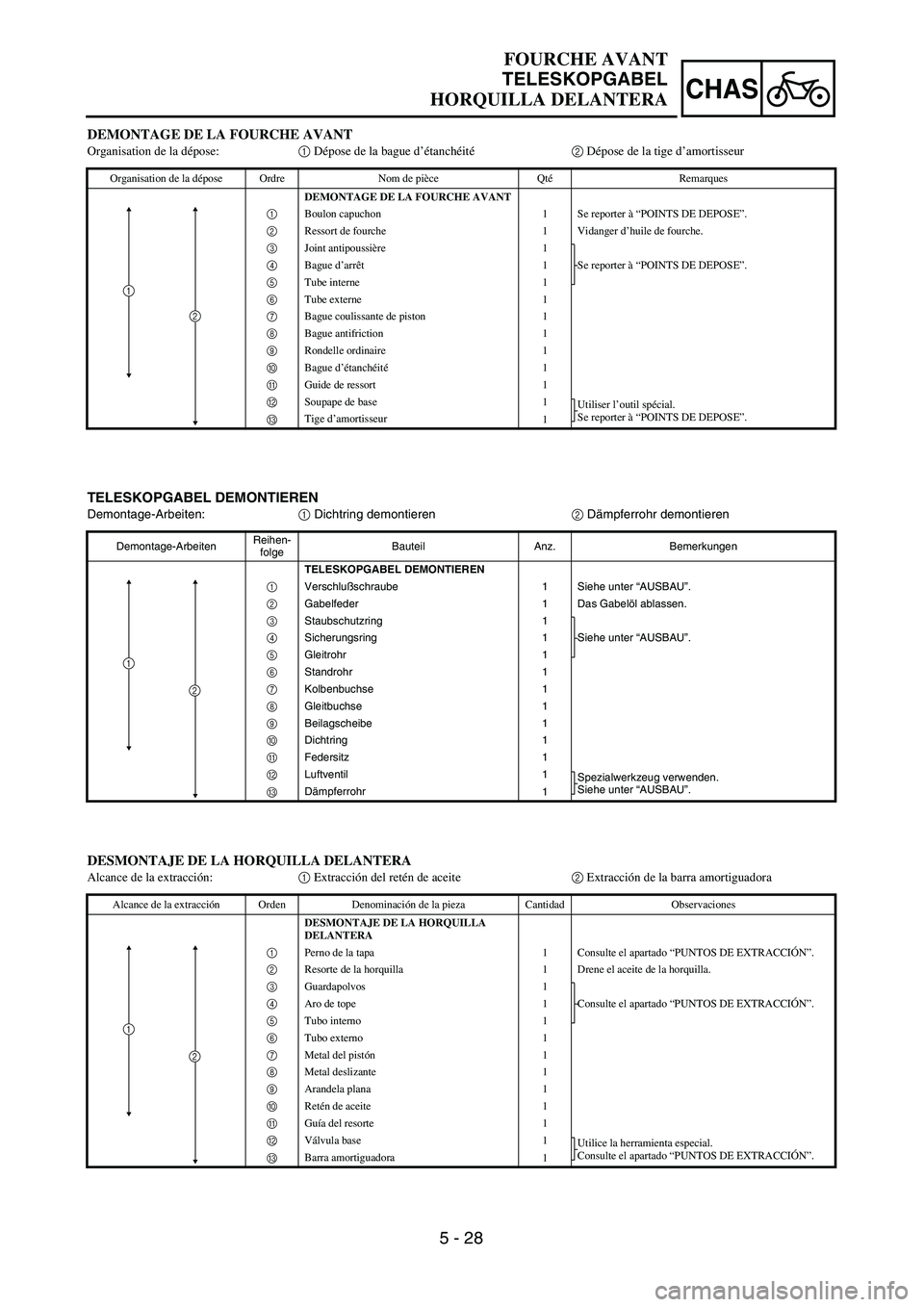

FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
TELESKOPGABEL DEMONTIEREN
Demontage-Arbeiten:1 Dichtring demontieren2 Dämpferrohr demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
TELESKOPGABEL DEMONTIEREN
1Verschlußschraube 1 Siehe unter “AUSBAU”.
2Gabelfeder 1 Das Gabelöl ablassen.
3Staubschutzring 1
Siehe unter “AUSBAU”. 4Sicherungsring 1
5Gleitrohr 1
6Standrohr 1
7Kolbenbuchse 1
8Gleitbuchse 1
9Beilagscheibe 1
0Dichtring 1
AFedersitz 1
BLuftventil 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
CDämpferrohr
1
2
1
DEMONTAGE DE LA FOURCHE AVANT
Organisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de la tige d’amortisseur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE DE LA FOURCHE AVANT
1Boulon capuchon 1 Se reporter à “POINTS DE DEPOSE”.
2Ressort de fourche 1 Vidanger d’huile de fourche.
3Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4Bague d’arrêt1
5Tube interne 1
6Tube externe 1
7Bague coulissante de piston 1
8Bague antifriction 1
9Rondelle ordinaire 1
0Bague d’étanchéité1
AGuide de ressort 1
BSoupape de base 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
CTige d’amortisseur
1
2
1
DESMONTAJE DE LA HORQUILLA DELANTERA
Alcance de la extracción:1 Extracción del retén de aceite2 Extracción de la barra amortiguadora
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
DESMONTAJE DE LA HORQUILLA
DELANTERA
1Perno de la tapa 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
2Resorte de la horquilla 1 Drene el aceite de la horquilla.
3Guardapolvos 1
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 4Aro de tope 1
5Tubo interno 1
6Tubo externo 1
7Metal del pistón1
8Metal deslizante 1
9Arandela plana 1
0Retén de aceite 1
AGuía del resorte 1
BVálvula base 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
CBarra amortiguadora
1
2
1
