ESP YAMAHA WR 450F 2004 Owners Manual

–+ELEC

6 - 2
MAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the WR450F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
CDI unit
Throttle position sensor
Pickup coil AC magneto rotorIgnition coil


Function of Component

Component Function
TPS
(throttle position sensor)Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the TPS and pickup coil sensor are analyzed by the
computer in the CDI unit, which then adjusts ignition timing for the
operation requirements.

Principal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Revolutions
Ignition timing
Throttle opening

–+ELECUNIDAD CDI CONTROLADA POR MAPA
6 - 2
UNIDAD CDI CONTROLADA POR MAPA
Para el modelo WR450F se utiliza un sistema de CDI encendido controlado por mapa.
El microprocesador de la unidad CDI detecta la velocidad del motor y la posición del acelerador, lo que determina
la óptima distribución de encendido a partir de su rango de funcionamiento completo. De esta manera, se puede lle-
var a cabo una respuesta inmediata del acelerador con respecto a las distintas condiciones de conducción.
Unidad
CDI Sensor de posición del
acelerador
Bobina de
aceleración rápidaRotor del magneto de CA Bobina de encendido
Función del componente
Componente Función
TPS (sensor de posición del
acelerador)Detecta la abertura de la válvula del acelerador y la introduce en el procesa-
dor de la unidad CDI como una señal de abertura del acelerador.
Bobina de aceleración rápida Detecta la señal de las revoluciones del rotor y las introduce en el procesa-
dor de la unidad CDI como señales de revolución del motor.
Unidad CDI Las señales del TPS (sensor de la posición del acelerador) y del sensor de la
bobina de aceleración rápida se analizan a través del ordenador en la unidad
CDI, que ajusta la distribución de encendido para los requisitos de funcio-
namiento.
Control tridimensional principal
Antiguamente, la distribución de encendido se con-
trolaba únicamente a través de las revoluciones del
motor (control bidimensional).
Sin embargo, la distribución de encendido requiere
una mejora debido a la carga del motor. Ahora se
puede determinar con exactitud la distribución de
encendido añadiendo la abertura del acelerador y así
poder determinar la distribución de encendido (con-
trol tridimensional).
Revoluciones
Distribución de encendido
Abertura del acelerador
Mapa de imagen tridimensional de la distribución de encendido
(distinto a las características actuales)

–+ELECSISTEMA DE ENCENDIDO
SISTEMA DE ENCENDIDO
PASOS PARA LA INSPECCIÓN
Utilice los siguientes pasos para comprobar la posibilidad de un funcionamiento incorrecto del motor con res-
pecto a un fallo del sistema de encendido o para comprobar que la bujía no enciende.
*1 marcado: Consulte el apartado “INSPECCIÓN DE LOS FUSIBLES” del CAPÍTULO 3.
*2 marcado: Consulte el apartado “INSPECCIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3.
*3 marcado: Únicamente cuando se utilice el comprobador de encendido.
NOTA:
Antes de llevar a cabo la inspección, extraiga las siguientes piezas.
1) Asiento
2) Depósito de combustible
Utilice las siguientes herramientas especiales para la inspección.
*1 Compruebe el fusible.Reemplace el fusible y
compruebe el cableado.
*2 Compruebe la batería. Cárguela o reemplácela.
Prueba de la separación entre
puntas de la bujía.*3 Limpiar o reemplazar la
bujía.
Comprobar la conexión de todo el
sistema de encendido.
(Acopladores, cables y bobina de
encendido)Reparar o reemplazar.
Comprobar el botón de parada de
motor “ENGINE STOP”.Reemplazar.
Compruebe el interruptor princi-
pal.Reemplazar.
Comprobar la bobina de encen-
dido.Bobina primaria Reemplazar.
Bobina secundariaReemplazar.
Comprobar el magneto de CA.Bobina de acele-
ración rápidaReemplazar.
Comprobar el interruptor de
punto muerto.Reparar o reemplazar.
Reemplazar la unidad CDI.
Tester de bujías dinámico:
YM-34487
Comprobador de encendido:
90890-06754Tester de bolsillo:
YU-3112-C/90890-03112
Sin chispa
OK
Chispa
Incorrecta
Incorrecta
Incorrecta
Incorrecta
Incorrecta
Incorrecta
OK
OK
OK
OK
6 - 3
OK
Incorrecta
Incorrecta
Incorrecta
OK
OK

–+ELEC
SYSTEME D’ALLUMAGE
ZÜNDANLAGE
SISTEMA DE ENCENDIDO

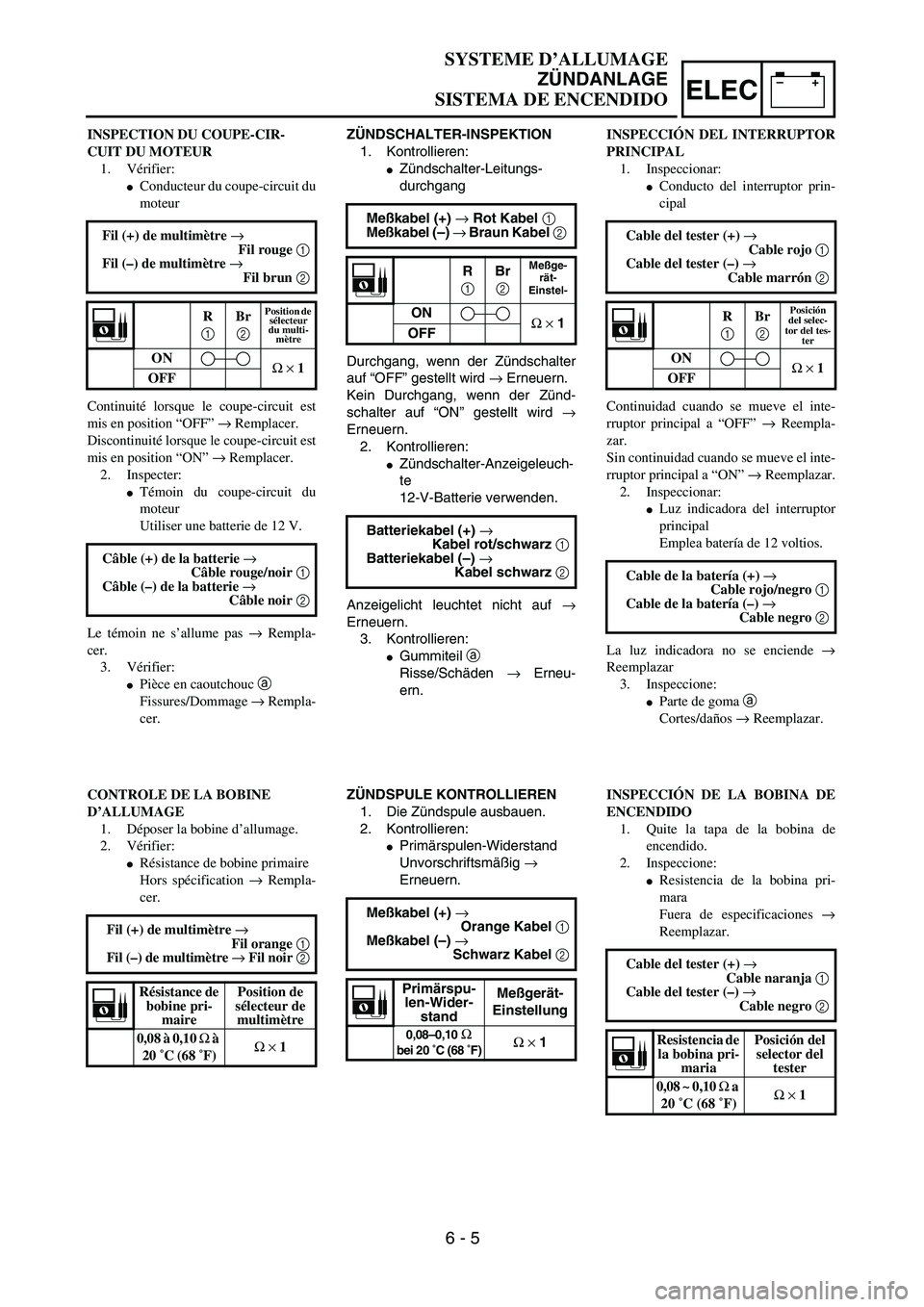

ZÜNDSCHALTER-INSPEKTION
1. Kontrollieren:
Zündschalter-Leitungs-
durchgang
Durchgang, wenn der Zündschalter
auf “OFF” gestellt wird → Erneuern.
Kein Durchgang, wenn der Zünd-
schalter auf “ON” gestellt wird →
Erneuern.
2. Kontrollieren:
Zündschalter-Anzeigeleuch-
te
12-V-Batterie verwenden.
Anzeigelicht leuchtet nicht auf →
Erneuern.
3. Kontrollieren:
Gummiteil a
Risse/Schäden → Erneu-
ern. Meßkabel (+) → Rot Kabel 1
Meßkabel (–) → Braun Kabel 2
R
1 Br
2 Meßge-
rät-
Einstel-
ON
Ω × 1
OFF
Batteriekabel (+) →
Kabel rot/schwarz 1
Batteriekabel (–) →
Kabel schwarz 2
ZÜNDSPULE KONTROLLIEREN
1. Die Zündspule ausbauen.
2. Kontrollieren:
Primärspulen-Widerstand
Unvorschriftsmäßig →
Erneuern.
Meßkabel (+) →
Orange Kabel 1
Meßkabel (–) →
Schwarz Kabel 2
Primärspu-
len-Wider-
standMeßgerät-
Einstellung
0,08–0,10 Ω
bei 20 ˚C (68 ˚F)Ω × 1
INSPECTION DU COUPE-CIR-
CUIT DU MOTEUR
1. Vérifier:
Conducteur du coupe-circuit du
moteur
Continuité lorsque le coupe-circuit est
mis en position “OFF” → Remplacer.
Discontinuité lorsque le coupe-circuit est
mis en position “ON” → Remplacer.
2. Inspecter:
Témoin du coupe-circuit du
moteur
Utiliser une batterie de 12 V.
Le témoin ne s’allume pas → Rempla-
cer.
3. Vérifier:
Pièce en caoutchouc a
Fissures/Dommage → Rempla-
cer. Fil (+) de multimètre →
Fil rouge 1
Fil (–) de multimètre →
Fil brun 2
R
1Br
2Position de
sélecteur
du multi-
mètre
ON
Ω × 1
OFF
Câble (+) de la batterie →
Câble rouge/noir 1
Câble (–) de la batterie →
Câble noir 2
CONTROLE DE LA BOBINE
D’ALLUMAGE
1. Déposer la bobine d’allumage.
2. Vérifier:
Résistance de bobine primaire
Hors spécification → Rempla-
cer.
Fil (+) de multimètre →
Fil orange 1
Fil (–) de multimètre → Fil noir 2
Résistance de
bobine pri-
mairePosition de
sélecteur de
multimètre
0,08 à 0,10 Ω à
20 ˚C (68 ˚F)Ω × 1
6 - 5
INSPECCIÓN DEL INTERRUPTOR
PRINCIPAL
1. Inspeccionar:
Conducto del interruptor prin-
cipal
Continuidad cuando se mueve el inte-
rruptor principal a “OFF” → Reempla-
zar.
Sin continuidad cuando se mueve el inte-
rruptor principal a “ON” → Reemplazar.
2. Inspeccionar:
Luz indicadora del interruptor
principal
Emplea batería de 12 voltios.
La luz indicadora no se enciende →
Reemplazar
3. Inspeccione:
Parte de goma a
Cortes/daños → Reemplazar. Cable del tester (+) →
Cable rojo 1
Cable del tester (–) →
Cable marrón 2
R
1Br
2Posición
del selec-
tor del tes-
ter
ON
Ω × 1
OFF
Cable de la batería (+) →
Cable rojo/negro 1
Cable de la batería (–) →
Cable negro 2
INSPECCIÓN DE LA BOBINA DE
ENCENDIDO
1. Quite la tapa de la bobina de
encendido.
2. Inspeccione:
Resistencia de la bobina pri-
mara
Fuera de especificaciones →
Reemplazar.
Cable del tester (+) →
Cable naranja 1
Cable del tester (–) →
Cable negro 2
Resistencia de
la bobina pri-
mariaPosición del
selector del
tester
0,08 ~ 0,10 Ω a
20 ˚C (68 ˚F)Ω × 1

–+ELEC
SYSTEME D’ALLUMAGE
ZÜNDANLAGE
SISTEMA DE ENCENDIDO

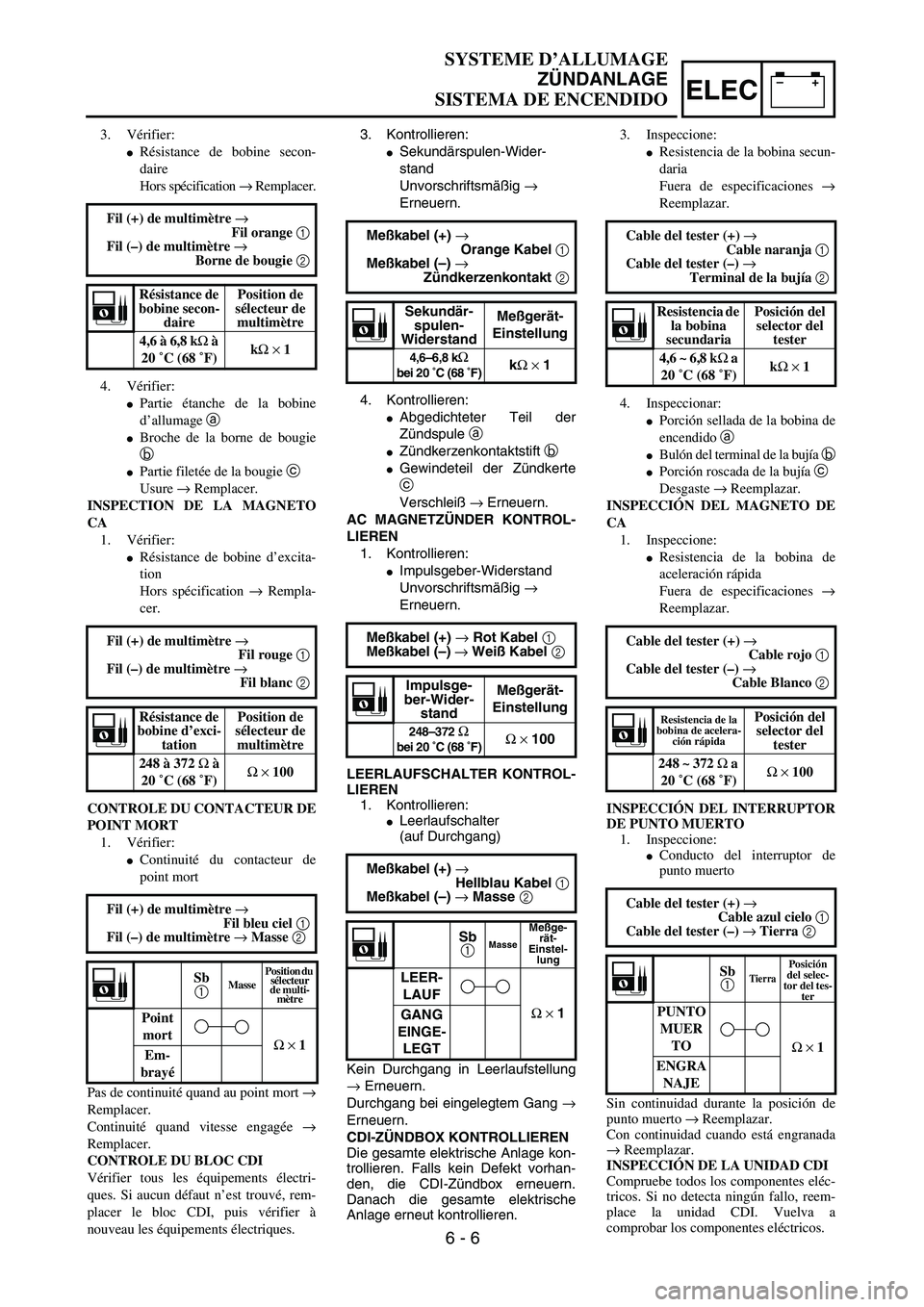

3. Kontrollieren:
Sekundärspulen-Wider-
stand
Unvorschriftsmäßig →
Erneuern.
4. Kontrollieren:
Abgedichteter Teil der
Zündspule a
Zündkerzenkontaktstift b
Gewindeteil der Zündkerte
c
Verschleiß → Erneuern.
AC MAGNETZÜNDER KONTROL-
LIEREN
1. Kontrollieren:
Impulsgeber-Widerstand
Unvorschriftsmäßig →
Erneuern.
LEERLAUFSCHALTER KONTROL-
LIEREN
1. Kontrollieren:
Leerlaufschalter
(auf Durchgang)
Kein Durchgang in Leerlaufstellung
→ Erneuern.
Durchgang bei eingelegtem Gang →
Erneuern.
CDI-ZÜNDBOX KONTROLLIEREN
Die gesamte elektrische Anlage kon-
trollieren. Falls kein Defekt vorhan-
den, die CDI-Zündbox erneuern.
Danach die gesamte elektrische
Anlage erneut kontrollieren.Meßkabel (+) →
Orange Kabel 1
Meßkabel (–) →
Zündkerzenkontakt 2
Sekundär-
spulen-
WiderstandMeßgerät-
Einstellung
4,6–6,8 kΩ
bei 20 ˚C (68 ˚F)kΩ × 1
Meßkabel (+) → Rot Kabel 1
Meßkabel (–) → Weiß Kabel 2
Impulsge-
ber-Wider-
standMeßgerät-
Einstellung
248–372 Ω
bei 20 ˚C (68 ˚F)Ω × 100
Meßkabel (+) →
Hellblau Kabel 1
Meßkabel (–) → Masse 2
Sb
1Masse
Meßge-
rät-
Einstel-
lung
LEER-
LAUF
Ω × 1
GANG
EINGE-
LEGT
3. Vérifier:
Résistance de bobine secon-
daire
Hors spécification → Remplacer.
4. Vérifier:
Partie étanche de la bobine
d’allumage a
Broche de la borne de bougie
b
Partie filetée de la bougie c
Usure → Remplacer.
INSPECTION DE LA MAGNETO
CA
1. Vérifier:
Résistance de bobine d’excita-
tion
Hors spécification → Rempla-
cer.
CONTROLE DU CONTACTEUR DE
POINT MORT
1. Vérifier:
Continuité du contacteur de
point mort
Pas de continuité quand au point mort →
Remplacer.
Continuité quand vitesse engagée →
Remplacer.
CONTROLE DU BLOC CDI
Vérifier tous les équipements électri-
ques. Si aucun défaut n’est trouvé, rem-
placer le bloc CDI, puis vérifier à
nouveau les équipements électriques. Fil (+) de multimètre →
Fil orange 1
Fil (–) de multimètre →
Borne de bougie 2
Résistance de
bobine secon-
dairePosition de
sélecteur de
multimètre
4,6 à 6,8 kΩ à
20 ˚C (68 ˚F)kΩ × 1
Fil (+) de multimètre →
Fil rouge 1
Fil (–) de multimètre →
Fil blanc 2
Résistance de
bobine d’exci-
tationPosition de
sélecteur de
multimètre
248 à 372 Ω à
20 ˚C (68 ˚F)Ω × 100
Fil (+) de multimètre →
Fil bleu ciel 1
Fil (–) de multimètre → Masse 2
Sb
1 MassePosition du
sélecteur
de multi-
mètre
Point
mort
Ω × 1
Em-
brayé
6 - 6
3. Inspeccione:
Resistencia de la bobina secun-
daria
Fuera de especificaciones →
Reemplazar.
4. Inspeccionar:
Porción sellada de la bobina de
encendido a
Bulón del terminal de la bujía b
Porción roscada de la bujía c
Desgaste → Reemplazar.
INSPECCIÓN DEL MAGNETO DE
CA
1. Inspeccione:
Resistencia de la bobina de
aceleración rápida
Fuera de especificaciones →
Reemplazar.
INSPECCIÓN DEL INTERRUPTOR
DE PUNTO MUERTO
1. Inspeccione:
Conducto del interruptor de
punto muerto
Sin continuidad durante la posición de
punto muerto → Reemplazar.
Con continuidad cuando está engranada
→ Reemplazar.
INSPECCIÓN DE LA UNIDAD CDI
Compruebe todos los componentes eléc-
tricos. Si no detecta ningún fallo, reem-
place la unidad CDI. Vuelva a
comprobar los componentes eléctricos. Cable del tester (+) →
Cable naranja 1
Cable del tester (–) →
Terminal de la bujía 2
Resistencia de
la bobina
secundariaPosición del
selector del
tester
4,6 ~ 6,8 kΩ a
20 ˚C (68 ˚F)kΩ × 1
Cable del tester (+) →
Cable rojo 1
Cable del tester (–) →
Cable Blanco 2
Resistencia de la
bobina de acelera-
ción rápidaPosición del
selector del
tester
248 ~ 372 Ω a
20 ˚C (68 ˚F)Ω × 100
Cable del tester (+) →
Cable azul cielo 1
Cable del tester (–) → Tierra 2
Sb
1TierraPosición
del selec-
tor del tes-
ter
PUNTO
MUER
TO
Ω × 1
ENGRA
NAJE

–+ELEC

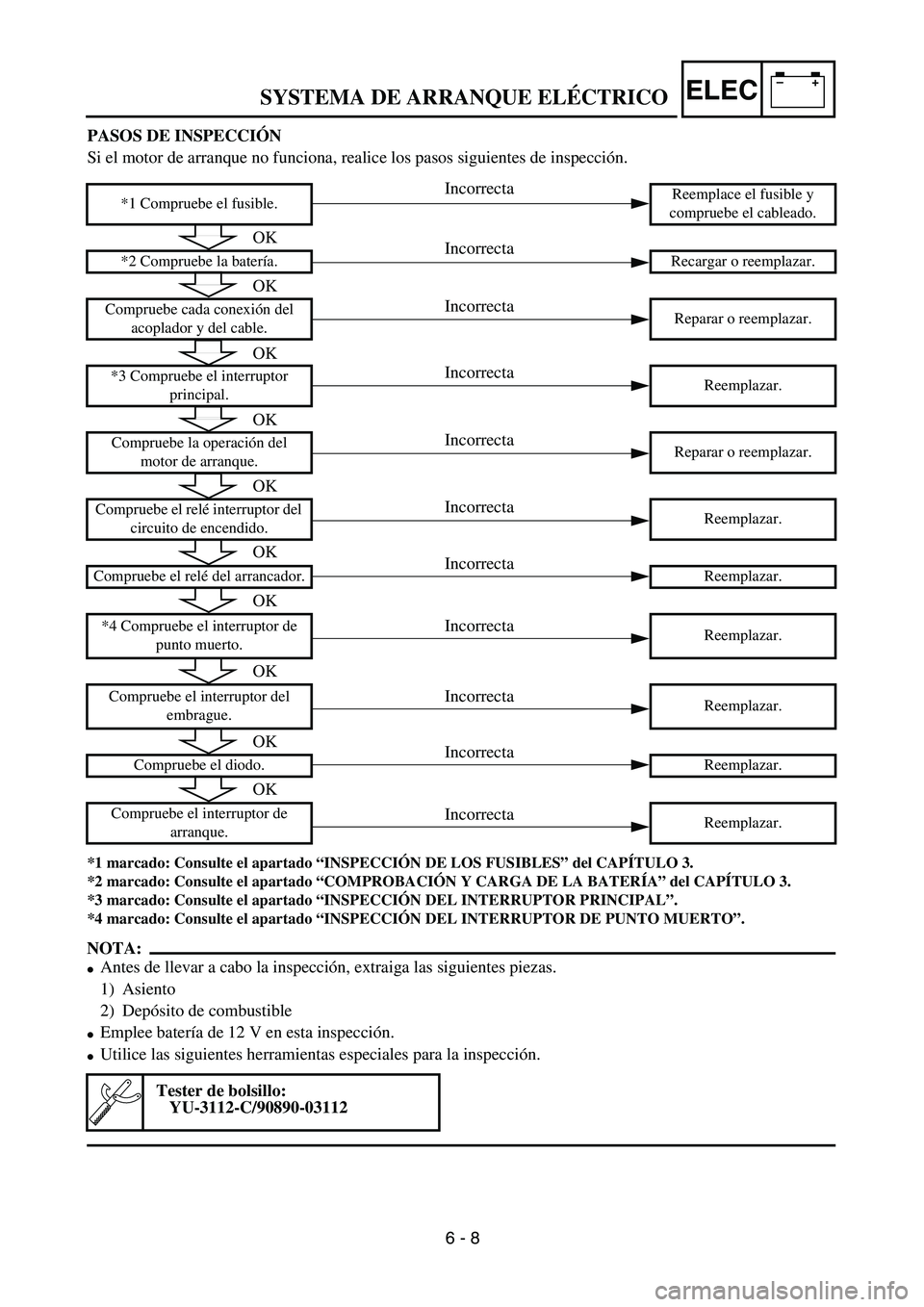

PASOS DE INSPECCIÓN
Si el motor de arranque no funciona, realice los pasos siguientes de inspección.
*1 marcado: Consulte el apartado “INSPECCIÓN DE LOS FUSIBLES” del CAPÍTULO 3.
*2 marcado: Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3.
*3 marcado: Consulte el apartado “INSPECCIÓN DEL INTERRUPTOR PRINCIPAL”.
*4 marcado: Consulte el apartado “INSPECCIÓN DEL INTERRUPTOR DE PUNTO MUERTO”.
NOTA:
Antes de llevar a cabo la inspección, extraiga las siguientes piezas.
1) Asiento
2) Depósito de combustible
Emplee batería de 12 V en esta inspección.
Utilice las siguientes herramientas especiales para la inspección.
*1 Compruebe el fusible.Reemplace el fusible y
compruebe el cableado.
*2 Compruebe la batería. Recargar o reemplazar.
Compruebe cada conexión del
acoplador y del cable.Reparar o reemplazar.
*3 Compruebe el interruptor
principal.Reemplazar.
Compruebe la operación del
motor de arranque.Reparar o reemplazar.
Compruebe el relé interruptor del
circuito de encendido.Reemplazar.
Compruebe el relé del arrancador. Reemplazar.
*4 Compruebe el interruptor de
punto muerto.Reemplazar.
Compruebe el interruptor del
embrague.Reemplazar.
Compruebe el diodo. Reemplazar.
Compruebe el interruptor de
arranque.Reemplazar.
Tester de bolsillo:
YU-3112-C/90890-03112
SYSTEMA DE ARRANQUE ELÉCTRICO
6 - 8
OK
Incorrecta
Incorrecta
Incorrecta
OK
OK
OK
OK
OK
Incorrecta
Incorrecta
Incorrecta
OK
OK
Incorrecta
OK
OK
Incorrecta
Incorrecta
Incorrecta
Incorrecta

–+ELEC
SYSTEM DE DEMARRAGE ELECTRIQUE
ELEKTROSTARTERSYSTEM
SYSTEMA DE ARRANQUE ELÉCTRICO

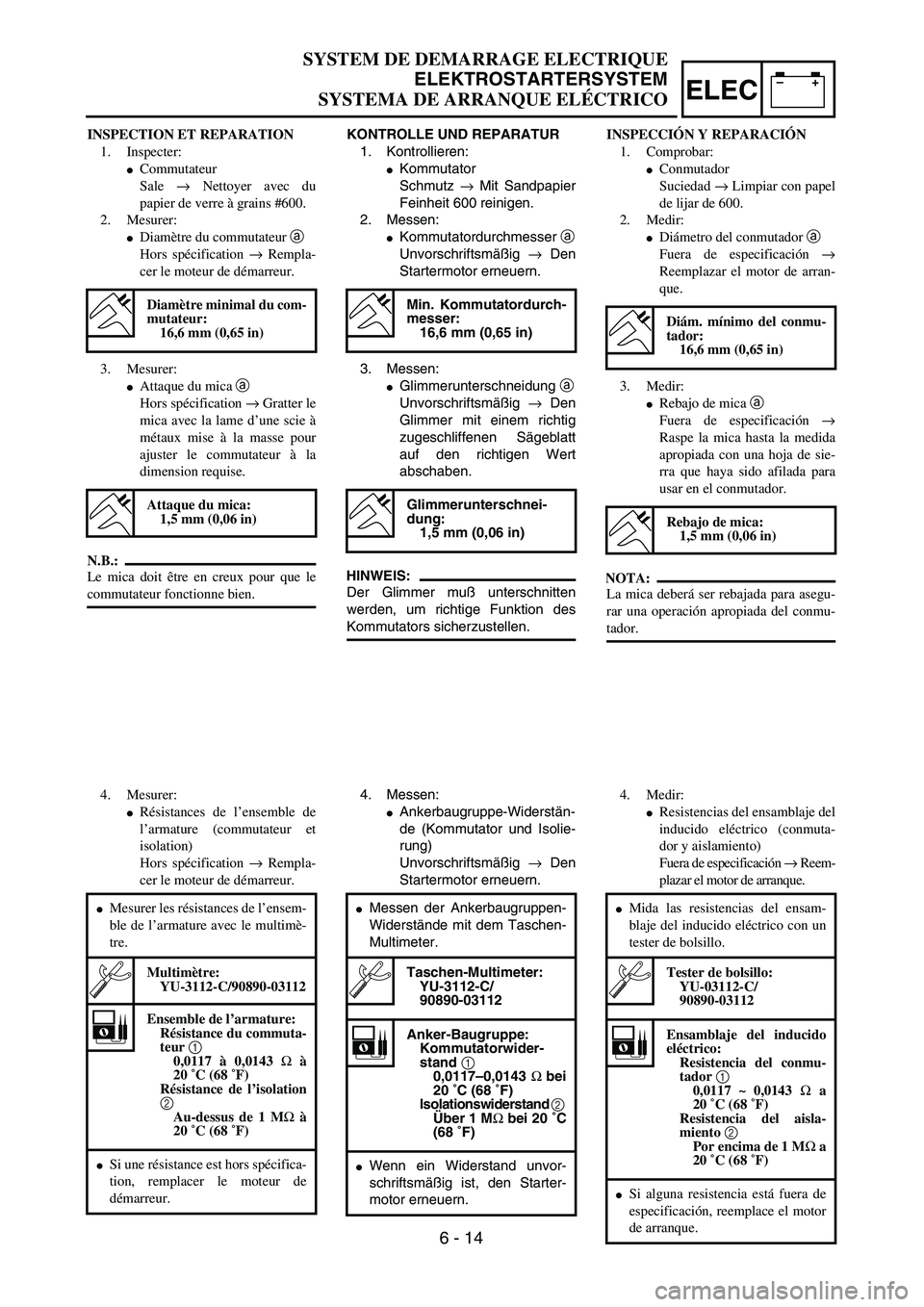

INSPECTION ET REPARATION
1. Inspecter:
Commutateur
Sale → Nettoyer avec du
papier de verre à grains #600.
2. Mesurer:
Diamètre du commutateur a
Hors spécification → Rempla-
cer le moteur de démarreur.
3. Mesurer:
Attaque du mica a
Hors spécification → Gratter le
mica avec la lame d’une scie à
métaux mise à la masse pour
ajuster le commutateur à la
dimension requise.
N.B.:
Le mica doit être en creux pour que le
commutateur fonctionne bien.
Diamètre minimal du com-
mutateur:
16,6 mm (0,65 in)
Attaque du mica:
1,5 mm (0,06 in)
4. Mesurer:
Résistances de l’ensemble de
l’armature (commutateur et
isolation)
Hors spécification → Rempla-
cer le moteur de démarreur.
Mesurer les résistances de l’ensem-
ble de l’armature avec le multimè-
tre.
Multimètre:
YU-3112-C/90890-03112
Ensemble de l’armature:
Résistance du commuta-
teur 1
0,0117 à 0,0143 Ω à
20 ˚C (68 ˚F)
Résistance de l’isolation
2
Au-dessus de 1 MΩ à
20 ˚C (68 ˚F)
Si une résistance est hors spécifica-
tion, remplacer le moteur de
démarreur.
KONTROLLE UND REPARATUR
1. Kontrollieren:
Kommutator
Schmutz → Mit Sandpapier
Feinheit 600 reinigen.
2. Messen:
Kommutatordurchmesser a
Unvorschriftsmäßig → Den
Startermotor erneuern.
3. Messen:
Glimmerunterschneidung a
Unvorschriftsmäßig → Den
Glimmer mit einem richtig
zugeschliffenen Sägeblatt
auf den richtigen Wert
abschaben.
HINWEIS:
Der Glimmer muß unterschnitten
werden, um richtige Funktion des
Kommutators sicherzustellen.
Min. Kommutatordurch-
messer:
16,6 mm (0,65 in)
Glimmerunterschnei-
dung:
1,5 mm (0,06 in)
4. Messen:
Ankerbaugruppe-Widerstän-
de (Kommutator und Isolie-
rung)
Unvorschriftsmäßig → Den
Startermotor erneuern.
Messen der Ankerbaugruppen-
Widerstände mit dem Taschen-
Multimeter.
Taschen-Multimeter:
YU-3112-C/
90890-03112
Anker-Baugruppe:
Kommutatorwider-
stand 1
0,0117–0,0143 Ω bei
20 ˚C (68 ˚F)
Isolationswiderstand 2
Über 1 MΩ bei 20 ˚C
(68 ˚F)
Wenn ein Widerstand unvor-
schriftsmäßig ist, den Starter-
motor erneuern.
INSPECCIÓN Y REPARACIÓN
1. Comprobar:
Conmutador
Suciedad → Limpiar con papel
de lijar de 600.
2. Medir:
Diámetro del conmutador a
Fuera de especificación →
Reemplazar el motor de arran-
que.
3. Medir:
Rebajo de mica a
Fuera de especificación →
Raspe la mica hasta la medida
apropiada con una hoja de sie-
rra que haya sido afilada para
usar en el conmutador.
NOTA:
La mica deberá ser rebajada para asegu-
rar una operación apropiada del conmu-
tador.
Diám. mínimo del conmu-
tador:
16,6 mm (0,65 in)
Rebajo de mica:
1,5 mm (0,06 in)
4. Medir:
Resistencias del ensamblaje del
inducido eléctrico (conmuta-
dor y aislamiento)
Fuera de especificación → Reem-
plazar el motor de arranque.
Mida las resistencias del ensam-
blaje del inducido eléctrico con un
tester de bolsillo.
Tester de bolsillo:
YU-03112-C/
90890-03112
Ensamblaje del inducido
eléctrico:
Resistencia del conmu-
tador 1
0,0117 ~ 0,0143 Ω a
20 ˚C (68 ˚F)
Resistencia del aisla-
miento 2
Por encima de 1 MΩ a
20 ˚C (68 ˚F)
Si alguna resistencia está fuera de
especificación, reemplace el motor
de arranque.
6 - 14

–+ELEC
SYSTEM DE DEMARRAGE ELECTRIQUE
ELEKTROSTARTERSYSTEM
SYSTEMA DE ARRANQUE ELÉCTRICO

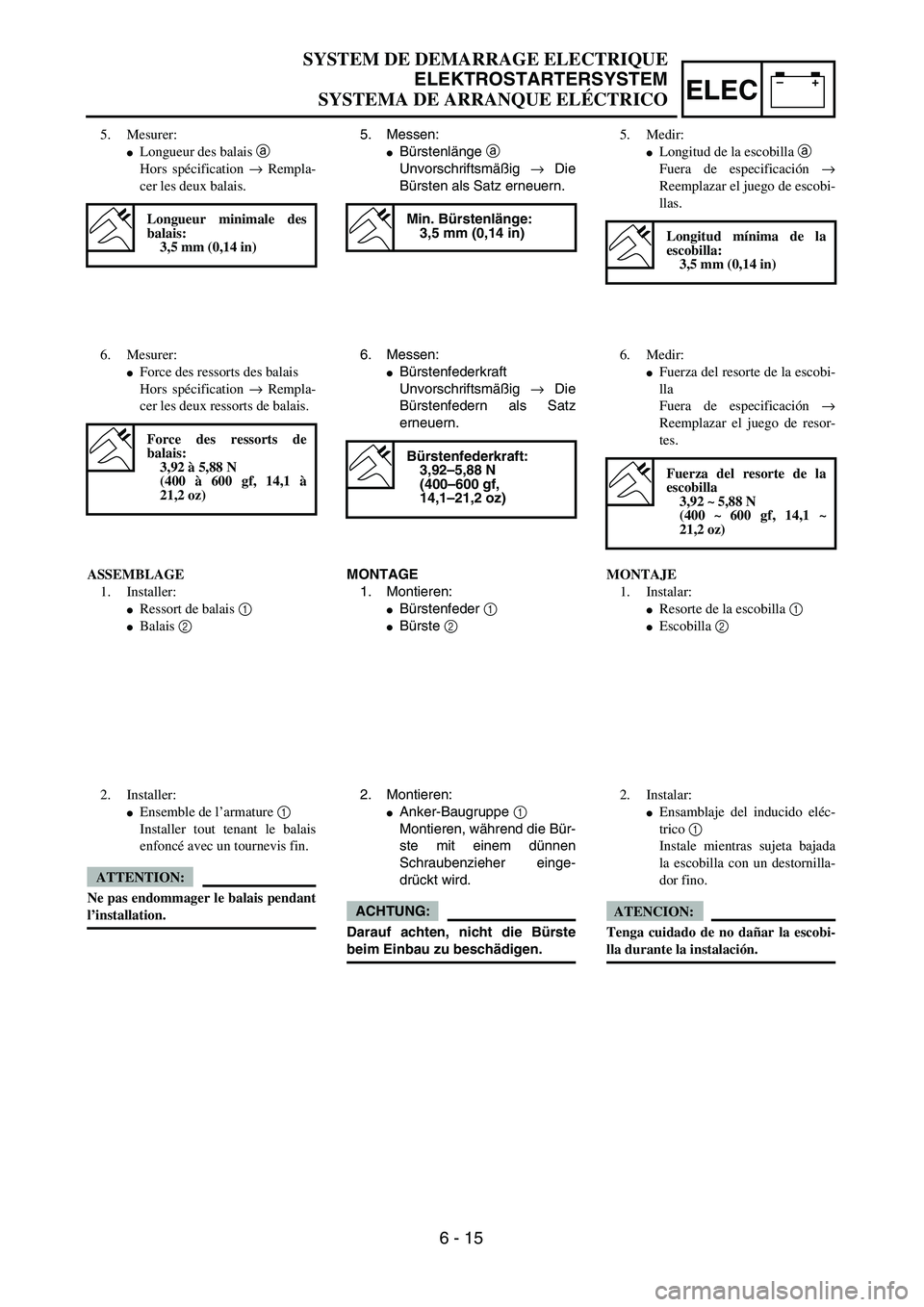

5. Mesurer:
Longueur des balais a
Hors spécification → Rempla-
cer les deux balais.
Longueur minimale des
balais:
3,5 mm (0,14 in)
6. Mesurer:
Force des ressorts des balais
Hors spécification → Rempla-
cer les deux ressorts de balais.
Force des ressorts de
balais:
3,92 à 5,88 N
(400 à 600 gf, 14,1 à
21,2 oz)
ASSEMBLAGE
1. Installer:
Ressort de balais 1
Balais 2
2. Installer:
Ensemble de l’armature 1
Installer tout tenant le balais
enfoncé avec un tournevis fin.
ATTENTION:
Ne pas endommager le balais pendant
l’installation. 5. Messen:
Bürstenlänge a
Unvorschriftsmäßig → Die
Bürsten als Satz erneuern.
Min. Bürstenlänge:
3,5 mm (0,14 in)
6. Messen:
Bürstenfederkraft
Unvorschriftsmäßig → Die
Bürstenfedern als Satz
erneuern.
Bürstenfederkraft:
3,92–5,88 N
(400–600 gf,
14,1–21,2 oz)
MONTAGE
1. Montieren:
Bürstenfeder 1
Bürste 2
2. Montieren:
Anker-Baugruppe 1
Montieren, während die Bür-
ste mit einem dünnen
Schraubenzieher einge-
drückt wird.
ACHTUNG:
Darauf achten, nicht die Bürste
beim Einbau zu beschädigen.5. Medir:
Longitud de la escobilla a
Fuera de especificación →
Reemplazar el juego de escobi-
llas.
Longitud mínima de la
escobilla:
3,5 mm (0,14 in)
6. Medir:
Fuerza del resorte de la escobi-
lla
Fuera de especificación →
Reemplazar el juego de resor-
tes.
Fuerza del resorte de la
escobilla
3,92 ~ 5,88 N
(400 ~ 600 gf, 14,1 ~
21,2 oz)
MONTAJE
1. Instalar:
Resorte de la escobilla 1
Escobilla 2
2. Instalar:
Ensamblaje del inducido eléc-
trico 1
Instale mientras sujeta bajada
la escobilla con un destornilla-
dor fino.
ATENCION:
Tenga cuidado de no dañar la escobi-
lla durante la instalación.
6 - 15

–+ELEC

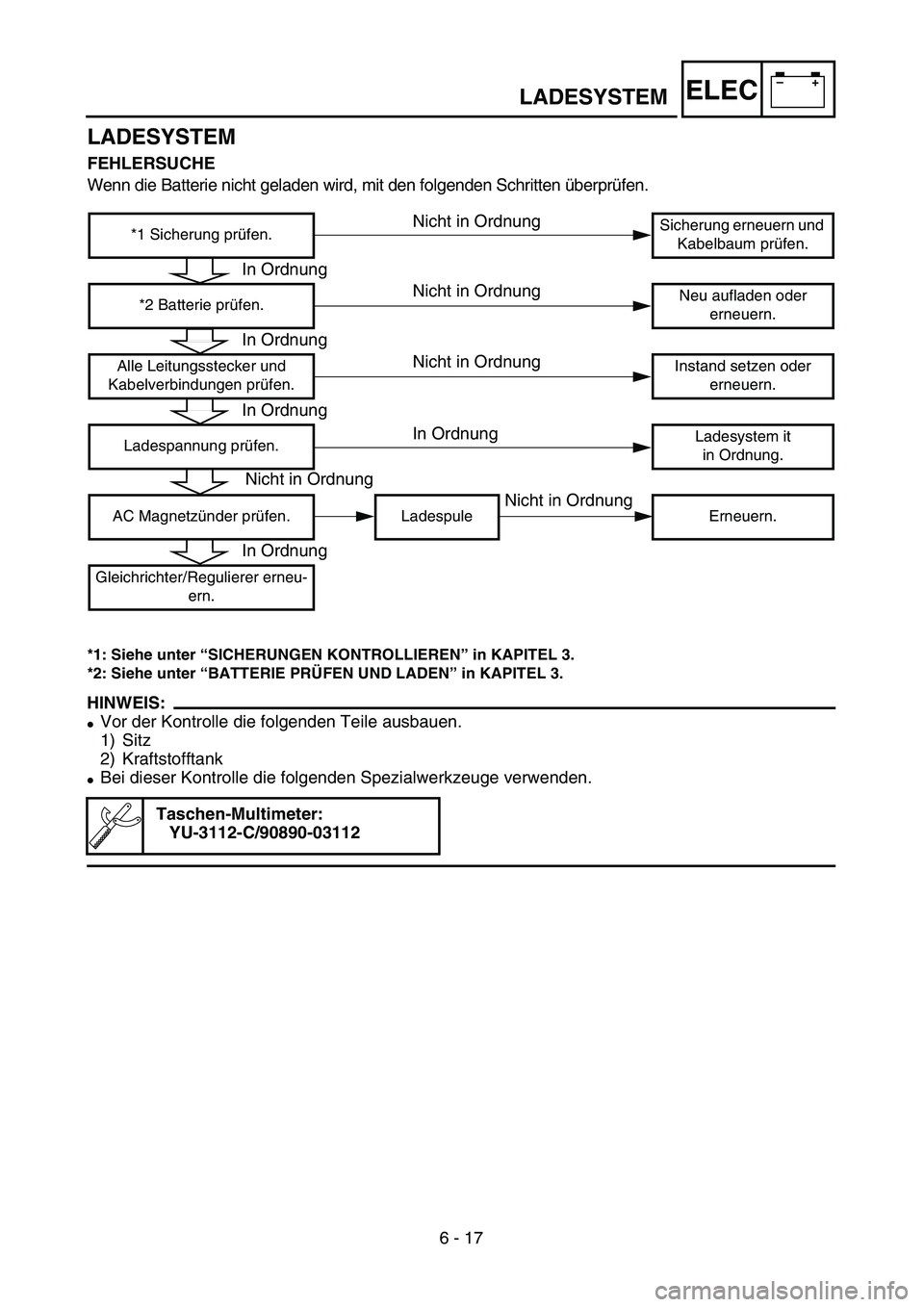

LADESYSTEM
FEHLERSUCHE
Wenn die Batterie nicht geladen wird, mit den folgenden Schritten überprüfen.
*1: Siehe unter “SICHERUNGEN KONTROLLIEREN” in KAPITEL 3.
*2: Siehe unter “BATTERIE PRÜFEN UND LADEN” in KAPITEL 3.
HINWEIS:
Vor der Kontrolle die folgenden Teile ausbauen.
1) Sitz
2) Kraftstofftank
Bei dieser Kontrolle die folgenden Spezialwerkzeuge verwenden.
Taschen-Multimeter:
YU-3112-C/90890-03112
*1 Sicherung prüfen.Sicherung erneuern und
Kabelbaum prüfen.
*2 Batterie prüfen.Neu aufladen oder
erneuern.
Alle Leitungsstecker und
Kabelverbindungen prüfen.Instand setzen oder
erneuern.
Ladespannung prüfen.Ladesystem it
in Ordnung.
AC Magnetzünder prüfen. Ladespule Erneuern.
Gleichrichter/Regulierer erneu-
ern.
In Ordnung
In Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
In Ordnung
LADESYSTEM
6 - 17

–+ELEC

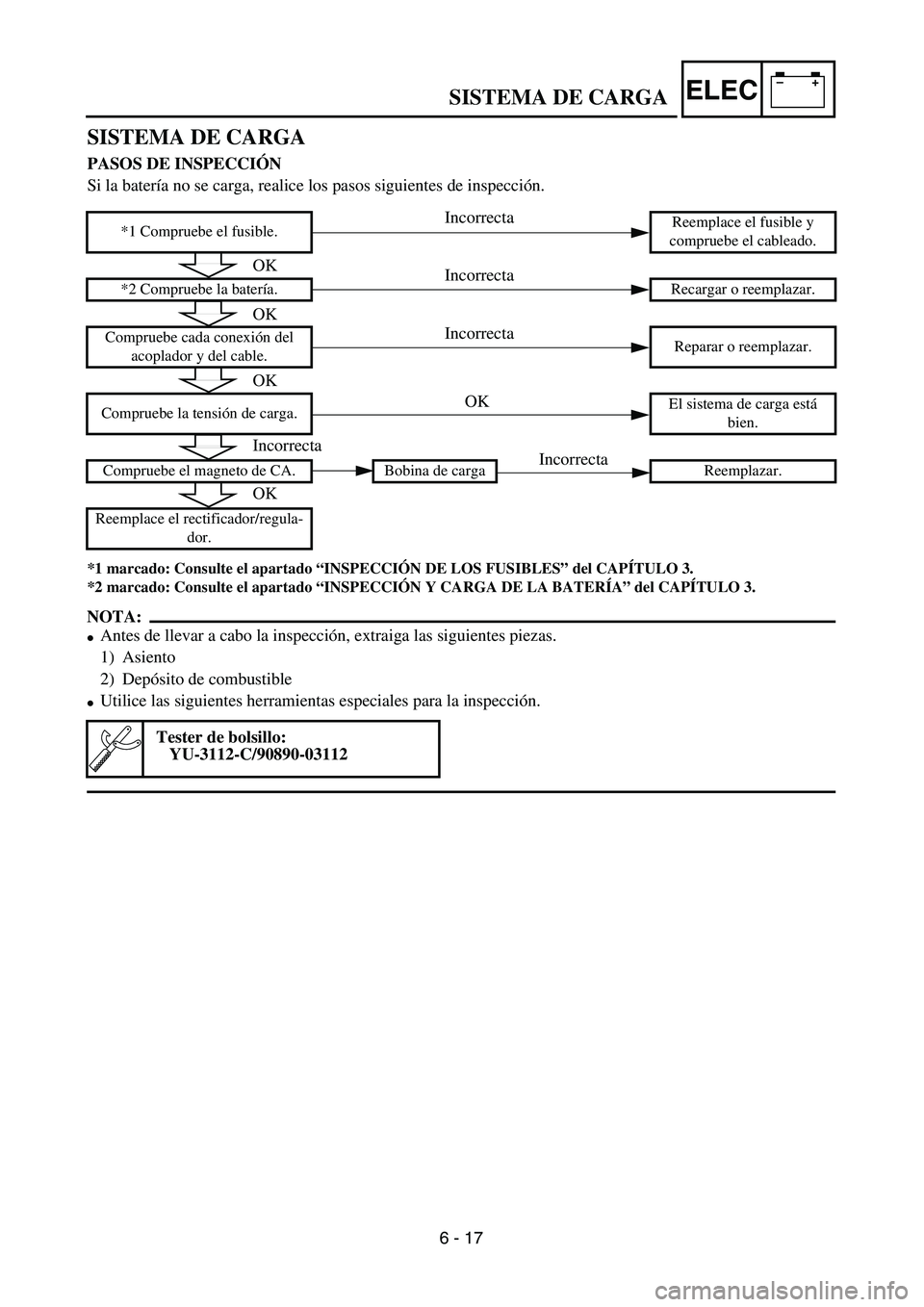

SISTEMA DE CARGA
PASOS DE INSPECCIÓN
Si la batería no se carga, realice los pasos siguientes de inspección.
*1 marcado: Consulte el apartado “INSPECCIÓN DE LOS FUSIBLES” del CAPÍTULO 3.
*2 marcado: Consulte el apartado “INSPECCIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3.
NOTA:
Antes de llevar a cabo la inspección, extraiga las siguientes piezas.
1) Asiento
2) Depósito de combustible
Utilice las siguientes herramientas especiales para la inspección.
*1 Compruebe el fusible.Reemplace el fusible y
compruebe el cableado.
*2 Compruebe la batería. Recargar o reemplazar.
Compruebe cada conexión del
acoplador y del cable.Reparar o reemplazar.
Compruebe la tensión de carga.El sistema de carga está
bien.
Compruebe el magneto de CA. Bobina de carga Reemplazar.
Reemplace el rectificador/regula-
dor.
Tester de bolsillo:
YU-3112-C/90890-03112
SISTEMA DE CARGA
6 - 17
Incorrecta
OK
Incorrecta
OK
OK
Incorrecta
Incorrecta
Incorrecta
OK
OK
