5 - 10
CHAS
VORDER- UND HINTERRADBREMSEN
VORDERRADBREMSEArbeitsumfang:
1 Bremsschlauch demontieren
2 Bremssattel demontieren
3 Hauptbremszylinder demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VORDERRADBREMSE DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
Die Bremsflüssigkeit ablassen. Siehe unter “DEMONTAGE-EINZELHEITEN”.
1 Bremsschlauch-Halterung (Protektor) 2
2 Bremsschlauch-Halterung (Bremssattel) 1
3 Hohlschraube 2
4 Bremsschlauch 1
5 Bremsbelag-Haltestift-Abdekkung 1 Zum Lockern des Bremsbelag-Haltestifts demontieren.
6 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
7 Bremssattel 1
8 Handbremshebel 1
9 Hauptbremszylinder-Halterung 1
10 Hauptbremszylinder 1
3
1
2
23
FREIN AVANT ET FREIN ARRIERE
FREIN AVANT
Organisation de la dépose:1 Dépose de la durit de frein2 Dépose de l’étrier de frein
3 Dépose du maître-cylindre
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU FREIN AVANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1 Support de durit de frein (protection) 2
2 Support de durit de frein (étrier de frein) 1
3 Boulon de raccord 2
4 Durit de frein 1
5 Bouchon de goupille de plaquette 1 Déposer en desserrant la goupille de plaquette.
6 Goupille de plaquette 1 Desserrer pour démonter l’étrier.
7 Etrier 1
8 Levier de frein 1
9 Support du maître-cylindre 1
10 Maître-cylindre 1
3
1
2
32
FRENO DELANTERO Y FRENO TRASERO
FRENO DELANTERO
Extensión del desmontaje:1 Desmontaje del tubo de freno2 Desmontaje de la pinza
3 Desmontaje de la bomba de freno
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL FRENO DELAN-
TERO
ADVERTENCIA
Sujete firmemente la máquina de forma que no existariesgo de que se caiga. Preparación para el desmontaje Sujete la máquina colocando un soporte ade-
cuado debajo del motor.
Vacíe el líquido de frenos. Consulte el apartado “PUNTOS DE DESMONTAJE”.
1 Soporte del tubo de freno (protector) 2
2 Soporte del tubo de freno (pinza) 1
3 Perno de unión2
4 Tubo de freno 1
5Tapón del pasador de la pastilla 1 Extraerlo al soltar el pasador de la pastilla.
6 Pasador de la pastilla 1 Soltarlo al desmontar la pinza.
7Pinza 1
8 Maneta de freno 1
9 Soporte de la bomba de freno 1
10 Bomba de freno 1
3
1
2
23
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO DELANTERO Y FRENO TRASERO

5 - 11
CHAS
EC5A8100
REAR BRAKE
Extent of removal:
1 Master cylinder removal
2 Brake hose removal
3 Caliper removal
Extent of removal Order Part name Q’ty Remarks
REAR BRAKE REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Rear wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Drain the brake fluid. Refer to “REMOVAL POINTS”.
1 Brake pedal 1
2 Master cylinder 1
3 Brake hose holder 2
4 Union bolt 2
5 Brake hose 1
6 Pad pin plug 1 Remove when loosening the pad pin.
7 Pad pin 1 Loosen when disassembling the caliper.
8 Caliper 1
1
123
3
FRONT BRAKE AND REAR BRAKE

5 - 11
CHAS
HINTERRADBREMSE
Arbeitsumfang:
1 Hauptbremszylinder demontieren
2 Bremsschlauch demontieren
3 Bremssattel demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
HINTERRADBREMSE DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
Hinterrad Siehe unter “VORDER- UND HINTERRAD”.
Die Bremsflüssigkeit ablassen. Siehe unter “DEMONTAGE-EINZELHEITEN”.
1Fußbremshebel 1
2 Hauptbremszylinder 1
3 Bremsschlauch-Halterung 2
4 Hohlschraube 2
5 Bremsschlauch 1
6 Bremsbelag-Haltestift-Abdekkung 1 Zum Lockern des Bremsbelag-Haltestifts demontieren.
7 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
8 Bremssattel 1
3
1
3231
FREIN ARRIERE
Organisation de la dépose:1 Dépose du maître-cylindre 2 Dépose de la durit de frein
3 Dépose de l’étrier de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU FREIN ARRIERE
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Roue arrière Se reporter à la section “ROUE AVANT ET ROUE
ARRIERE”.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1Pédale de frein 1
2Maître-cylindre 1
3 Support de durit de frein 2
4 Boulon de raccord 2
5 Durit de frein 1
6 Bouchon de goupille de plaquette 1 Déposer en desserrant la goupille de plaquette.
7 Goupille de plaquette 1 Desserrer pour démonter l’étrier.
8 Etrier 1
3
1
3231
FRENO TRASERO
Extensión del desmontaje:1 Desmontaje de la bomba de freno2 Desmontaje del tubo de freno
3 Desmontaje de la pinza
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL FRENO TRASERO
ADVERTENCIA
Sujete firmemente la máquina de forma que no existariesgo de que se caiga. Preparación para el desmontaje Sujete la máquina colocando un soporte ade-
cuado debajo del motor.
Rueda trasera Consulte el apartado “RUEDA DELANTERA Y RUEDA
TRASERA”.
Vacíe el líquido de frenos. Consulte el apartado “PUNTOS DE DESMONTAJE”.
1 Pedal de freno 1
2 Bomba de freno 1
3 Soporte del tubo de freno 2
4 Perno de unión2
5 Tubo de freno 1
6Tapón del pasador de la pastilla 1 Extraerlo al soltar el pasador de la pastilla.
7 Pasador de la pastilla 1 Soltarlo al desmontar la pinza.
8Pinza 1
3
1
3231
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO DELANTERO Y FRENO TRASERO

5 - 12
CHAS
EC5A8200
CALIPER DISASSEMBLY
ÈFront
ÉRear
Extent of removal:
1 Front caliper disassembly
2 Rear caliper disassembly
Extent of removal Order Part name Q’ty Remarks
CALIPER DISASSEMBLYAB
1 Pad pin 1 1
2 Brake pad 2 2
3 Pad support 1 1
4 Caliper piston 2 1
Refer to “REMOVAL POINTS”.
5 Dust seal 2 1
6 Piston seal 2 1
21
FRONT BRAKE AND REAR BRAKE

5 - 12
CHAS
BREMSSATTEL ZERLEGEN
ÈVorn
ÉHinten
Arbeitsumfang:
1 Vorderrad-Bremssattel zerlegen
2 Hinterrad-Bremssattel zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
BREMSSATTEL ZERLEGEN
AB
1
Bremsbelag-Haltestift 1 1
2
Scheibenbremsbelag 2 2
3
Scheibenbremsbelag-Träger 1 1
4
Bremskolben 2 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 5
Staubschutzring 2 1
6
Bremskolben-Dichtring 2 1
21
DEMONTAGE DE L’ETRIER DE FREIN
ÈAvant
ÉArrière
Organisation de la dépose:1 Démontage de l’étrier de frein avant2 Démontage de l’étrier de frein arrière
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DE L’ETRIER DE FREINAB
1
Goupille de plaquette 1 1
2
Plaquette de frein 2 2
3
Support de plaquette 1 1
4
Piston de l’étrier de frein 2 1
Se reporter à “POINTS DE DEPOSE”. 5
Joint antipoussière 2 1
6
Joint de piston 2 1
21
DESMONTAJE DE LA PINZA
ÈDelantero
ÉTrasero
Extensión del desmontaje:1 Desmontaje de la pinza de freno delantero2 Desmontaje de la pinza de freno trasero
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA PINZAAB
1
Pasador de la pastilla 1 1
2
Pastilla de freno 2 2
3
Soporte de pastilla 1 1
4
Pistón de la pinza 2 1
Consulte el apartado “PUNTOS DE DESMONTAJE”. 5
Junta antipolvo 2 1
6
Junta del pistón21
21
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO DELANTERO Y FRENO TRASERO

5 - 13
CHASFRONT BRAKE AND REAR BRAKE
EC5A8300
MASTER CYLINDER DISASSEMBLY
ÈFront
ÉRear
Extent of removal:
1 Front master cylinder disassembly
2 Rear master cylinder disassembly
Extent of removal Order Part name Q’ty Remarks
MASTER CYLINDER DISAS-
SEMBLY
1 Master cylinder cap 1
2 Diaphragm 1
3 Reservoir float 1
4 Master cylinder boot 1
5 Circlip 1 Use a long nose circlip pliers.
6 Plain washer 1
7 Push rod 1
8 Master cylinder kit 1
1
1
2
2
2

5 - 13
CHAS
HAUPTBREMSZYLINDER ZERLEGEN
ÈVorn
ÉHinten
Arbeitsumfang:
1 Vorderrad-Hauptbremszylinder zerlegen
2 Hinterrad-Hauptbremszylinder zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
HAUPTBREMSZYLINDER ZERLEGEN
1
Bremsflüssigkeitsbehälter-Deckel 1
2
Membran 1
3
Schwimmer 1
4
Staubschutzkappe 1
5
Sicherungsring 1 Eine Sicherungsringzange verwenden.
6
Beilagscheibe 1
7
Druckstange 1
8
Hauptbremszylinder-Bauteile 1
2
1
1
2
2
DEMONTAGE DU MAITRE-CYLINDRE DE FREIN
ÈAvant
ÉArrière
Organisation de la dépose:1 Démontage du maître-cylindre avant2 Démontage du maître-cylindre arrière
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DU MAITRE-CYLINDRE
DE FREIN
1
Couvercle du maître-cylindre 1
2
Diaphragme 1
3
Flotteur du réservoir 1
4
Soufflet de maître-cylindre 1
5
Circlip 1 Utiliser une pince à circlip à bec long.
6
Rondelle pleine 1
7
Tige de débrayage 1
8
Kit de maître-cylindre 1
2
1
1
2
2
DESMONTAJE DE LA BOMBA DE FRENO
ÈDelantero
ÉTrasero
Extensión del desmontaje:1 Desmontaje de la bomba de freno delantero2 Desmontaje de la bomba de freno trasero
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA BOMBA DE
FRENO
1
Tapa de la bomba de freno 1
2
Diafragma 1
3
Flotador del depósito 1
4
Funda de la bomba de freno 1
5
Anillo elástico 1 Utilice unos alicates largos para anillos elásticos.
6
Arandela plana 1
7
Barra de empuje 1
8
Conjunto de la bomba de freno 1
2
1
1
2
2
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO DELANTERO Y FRENO TRASERO

5 - 14
CHASFRONT BRAKE AND REAR BRAKE
EC5A3000
REMOVAL POINTS
Brake fluid
1. Remove:
[Front]
Master cylinder cap 1
[Rear]
Master cylinder cap 1
Protector
NOTE:
Do not remove the diaphragm.
ÈFront
ÉRear
2. Connect the transparent hose 2 to the
bleed screw 1 and place a suitable con-
tainer under its end.
ÈFront
ÉRear
È
É
3. Loosen the bleed screw and drain the
brake fluid while pulling the lever in or
pushing down on the pedal.
CAUTION:
Do not reuse the drained brake fluid.
Brake fluid may erode painted surfaces or
plastic parts. Always clean up spilled
fluid immediately.
EC533301
Caliper piston
1. Remove:
Caliper piston
Use compressed air and proceed care-
fully.
WARNING
Cover piston with rag and use extreme
caution when expelling piston from cylin-
der.
Never attempt to pry out piston.
ÈFront
ÉRear
Caliper piston removal steps:
Insert a piece of rag into the caliper to lock
one caliper.
Carefully force the piston out of the caliper
cylinder with compressed air.
ÈÉ
È
É

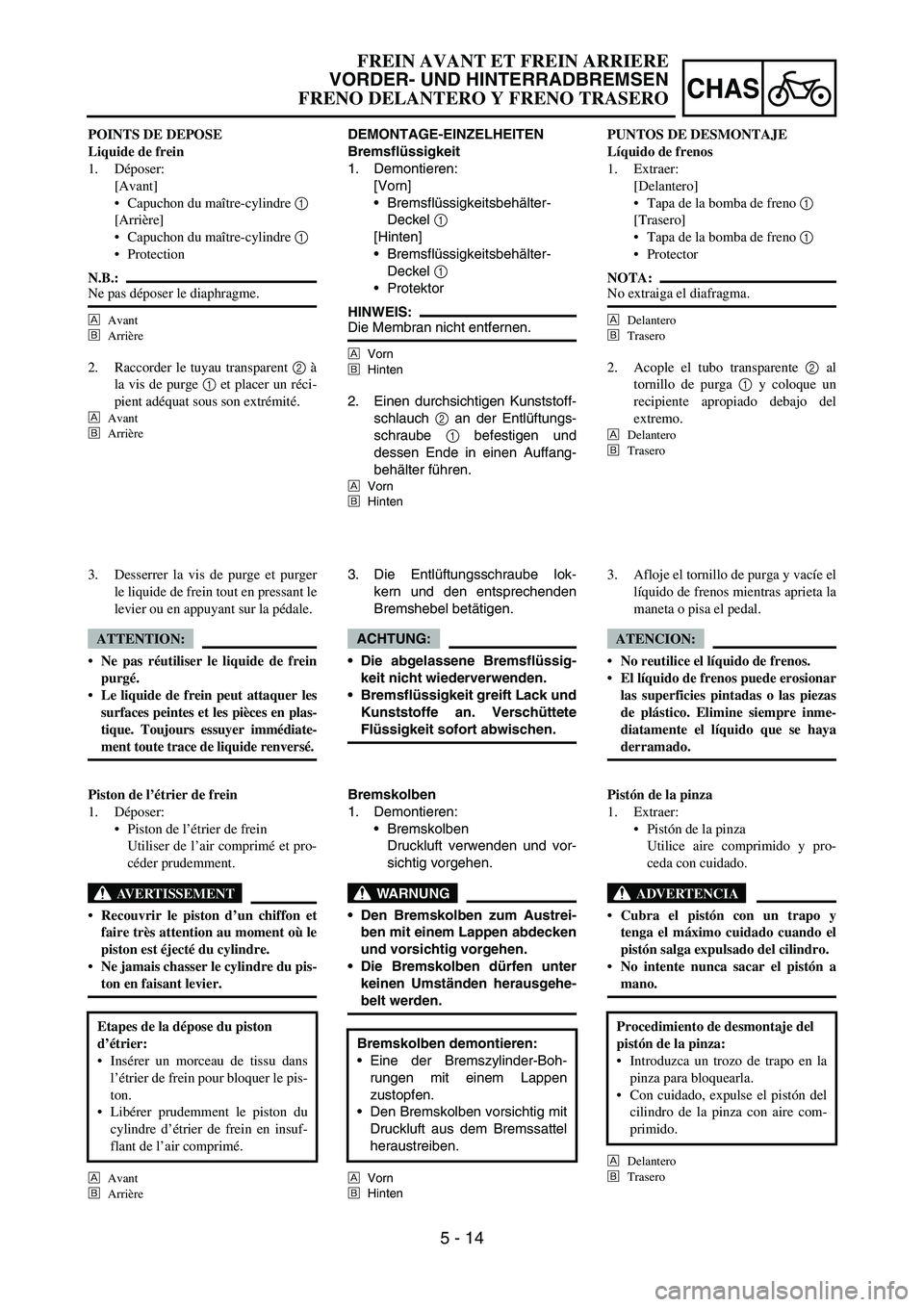

5 - 14
CHAS
DEMONTAGE-EINZELHEITEN
Bremsflüssigkeit
1. Demontieren:
[Vorn]
Bremsflüssigkeitsbehälter-
Deckel
1
[Hinten]
Bremsflüssigkeitsbehälter-
Deckel
1
Protektor
HINWEIS:Die Membran nicht entfernen.
ÈVorn
ÉHinten
2. Einen durchsichtigen Kunststoff-
schlauch
2 an der Entlüftungs-
schraube
1 befestigen und
dessen Ende in einen Auffang-
behälter führen.
ÈVorn
ÉHinten
3. Die Entlüftungsschraube lok-
kern und den entsprechenden
Bremshebel betätigen.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
Bremsflüssigkeit greift Lack und
Kunststoffe an. Verschüttete
Flüssigkeit sofort abwischen.
Bremskolben
1. Demontieren:
Bremskolben
Druckluft verwenden und vor-
sichtig vorgehen.
WARNUNG
Den Bremskolben zum Austrei-
ben mit einem Lappen abdecken
und vorsichtig vorgehen.
Die Bremskolben dürfen unter
keinen Umständen herausgehe-
belt werden.
ÈVorn
ÉHinten
Bremskolben demontieren:
Eine der Bremszylinder-Boh-
rungen mit einem Lappen
zustopfen.
Den Bremskolben vorsichtig mit
Druckluft aus dem Bremssattel
heraustreiben.
POINTS DE DEPOSE
Liquide de frein
1. Déposer:
[Avant]
Capuchon du maître-cylindre 1
[Arrière]
Capuchon du maître-cylindre 1
Protection
N.B.:Ne pas déposer le diaphragme.
È
Avant
É
Arrière
2. Raccorder le tuyau transparent 2 à
la vis de purge 1 et placer un réci-
pient adéquat sous son extrémité.
È
Avant
É
Arrière
3. Desserrer la vis de purge et purger
le liquide de frein tout en pressant le
levier ou en appuyant sur la pédale.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Le liquide de frein peut attaquer les
surfaces peintes et les pièces en plas-
tique. Toujours essuyer immédiate-
ment toute trace de liquide renversé.
Piston de l’étrier de frein
1. Déposer:
Piston de l’étrier de frein
Utiliser de l’air comprimé et pro-
céder prudemment.
AVERTISSEMENT
Recouvrir le piston d’un chiffon et
faire très attention au moment où le
piston est éjecté du cylindre.
Ne jamais chasser le cylindre du pis-
ton en faisant levier.
È
Avant
É
Arrière
Etapes de la dépose du piston
d’étrier:
Insérer un morceau de tissu dans
l’étrier de frein pour bloquer le pis-
ton.
Libérer prudemment le piston du
cylindre d’étrier de frein en insuf-
flant de l’air comprimé.
PUNTOS DE DESMONTAJE
Líquido de frenos
1. Extraer:
[Delantero]
Tapa de la bomba de freno 1
[Trasero]
Tapa de la bomba de freno 1
Protector
NOTA:No extraiga el diafragma.
È
Delantero
É
Trasero
2. Acople el tubo transparente 2 al
tornillo de purga 1 y coloque un
recipiente apropiado debajo del
extremo.
È
Delantero
É
Trasero
3. Afloje el tornillo de purga y vacíe el
líquido de frenos mientras aprieta la
maneta o pisa el pedal.
ATENCION:
No reutilice el líquido de frenos.
El líquido de frenos puede erosionar
las superficies pintadas o las piezas
de plástico. Elimine siempre inme-
diatamente el líquido que se haya
derramado.
Pistón de la pinza
1. Extraer:
Pistón de la pinza
Utilice aire comprimido y pro-
ceda con cuidado.
ADVERTENCIA
Cubra el pistón con un trapo y
tenga el máximo cuidado cuando el
pistón salga expulsado del cilindro.
No intente nunca sacar el pistón a
mano.
È
Delantero
É
Trasero
Procedimiento de desmontaje del
pistón de la pinza:
Introduzca un trozo de trapo en la
pinza para bloquearla.
Con cuidado, expulse el pistón del
cilindro de la pinza con aire com-
primido.
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO DELANTERO Y FRENO TRASERO

5 - 15
CHASFRONT BRAKE AND REAR BRAKE
EC533402
Piston seal kit
1. Remove:
Dust seal 1
Piston seal 2
NOTE:
Remove the piston seals and dust seals by
pushing them with a finger.
CAUTION:
Never attempt to pry out piston seals and
dust seals.
WARNING
Replace the piston seals and dust seals
whenever a caliper is disassembled.
ÈFront
ÉRear
È
É
EC5A4000
INSPECTION
EC534112
Master cylinder
1. Inspect:
Master cylinder inner surface
a
Wear/scratches → Replace master cylin-
der assembly.
Stains → Clean.
WARNING
Use only new brake fluid.
ÈFront
ÉRear
2. Inspect:
Diaphragm 1
Crack/damage → Replace.
ÈFront
ÉRear
ÈÉ
ÈÉ
3. Inspect: (front brake only)
Reservoir float 1
Damage → Replace.
