YAMAHA WR 450F 2007 Owners Manual

TUN

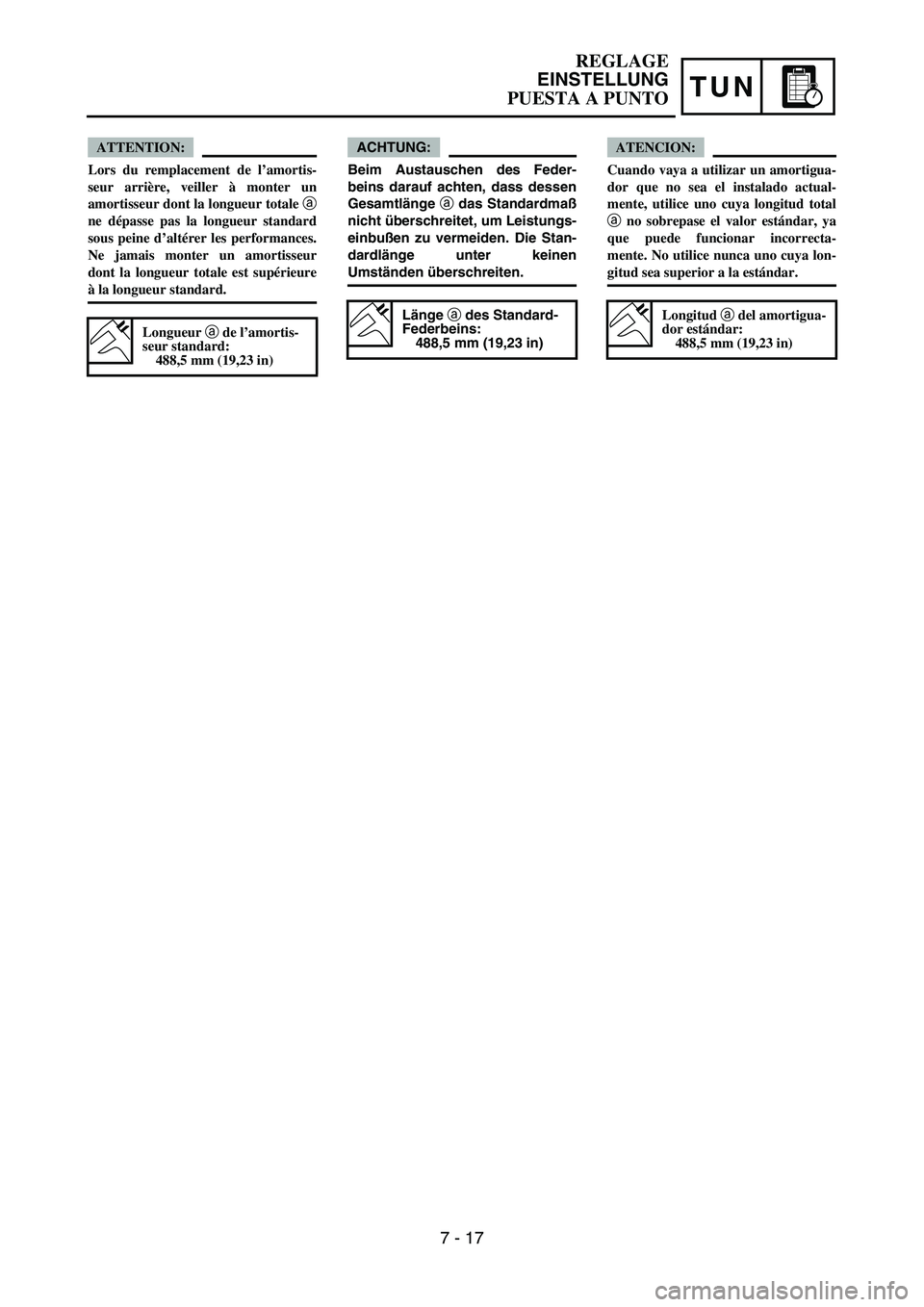

ACHTUNG:
Beim Austauschen des Feder-
beins darauf achten, dass dessen
Gesamtlänge a das Standardmaß
nicht überschreitet, um Leistungs-
einbußen zu vermeiden. Die Stan-
dardlänge unter keinen
Umständen überschreiten.
Länge a des Standard-
Federbeins:
488,5 mm (19,23 in)
ATTENTION:
Lors du remplacement de l’amortis-
seur arrière, veiller à monter un
amortisseur dont la longueur totale a
ne dépasse pas la longueur standard
sous peine d’altérer les performances.
Ne jamais monter un amortisseur
dont la longueur totale est supérieure
à la longueur standard.
Longueur a de l’amortis-
seur standard:
488,5 mm (19,23 in)
ATENCION:
Cuando vaya a utilizar un amortigua-
dor que no sea el instalado actual-
mente, utilice uno cuya longitud total
a no sobrepase el valor estándar, ya
que puede funcionar incorrecta-
mente. No utilice nunca uno cuya lon-
gitud sea superior a la estándar.
Longitud a del amortigua-
dor estándar:
488,5 mm (19,23 in)
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 17

7 - 18
TUNSETTING
EC72Q000
Rear shock absorber setting parts
•Rear shock spring 1
NOTE:
The I.D. color a is marked at the end of the
spring.
TYPESPRING
RATESPRING
PART NUMBERI.D.
COLOR/
POINTSPRING
FREE
LENGTH
SOFT4.3
4.5
4.7
4.9
5.1
5.35UN-22212-00
5UN-22212-10
5UN-22212-20
5UN-22212-30
5UN-22212-40
5UN-22212-50Brown/1
Green/1
Red/1
Black/1
Blue/1
Yellow/1260
260
260
260
260
260
STD 5.5 5UN-22212-60 Pink/1 260
STIFF 5.7 5UN-22212-70 White/1 260
•Extent of adjustment (spring length)
SPRING FREE
LENGTHEXTENT OF
ADJUSTMENT
b
260 mm (10.24 in)238.5 ~ 258.5 mm
(9.39 ~ 10.18 in)

TUN
Einstellbare Federbein-Bauteile
Feder 1
HINWEIS:
Die Kennzeichnung a ist am
Federende angebracht.
AUS-
FÜH-
RUNGFEDER
RATETEILENUM-
MERKENN-
ZEICH-
NUNG
(FARBE/
ANZAHL
PUNKTE)UNGE-
SPANN-
TE
LÄNGE
WEICH4,3
4,5
4,7
4,9
5,1
5,35UN-22212-00
5UN-22212-10
5UN-22212-20
5UN-22212-30
5UN-22212-40
5UN-22212-50Braun/1
Grün/1
Rot/1
Schwarz/1Blau/1
Gelb/1260
260
260
260
260
260
STD 5,5 5UN-22212-60 Rosa/1 260
HART 5,7 5UN-22212-70 Weiß/1 260
Einstellbereich (Federlänge)
UNGE-
SPANNTE
LÄNGEEINSTELLBE-
REICH b
260 mm (10,24 in)238,5–258,5 mm
(9,39–10,18 in)

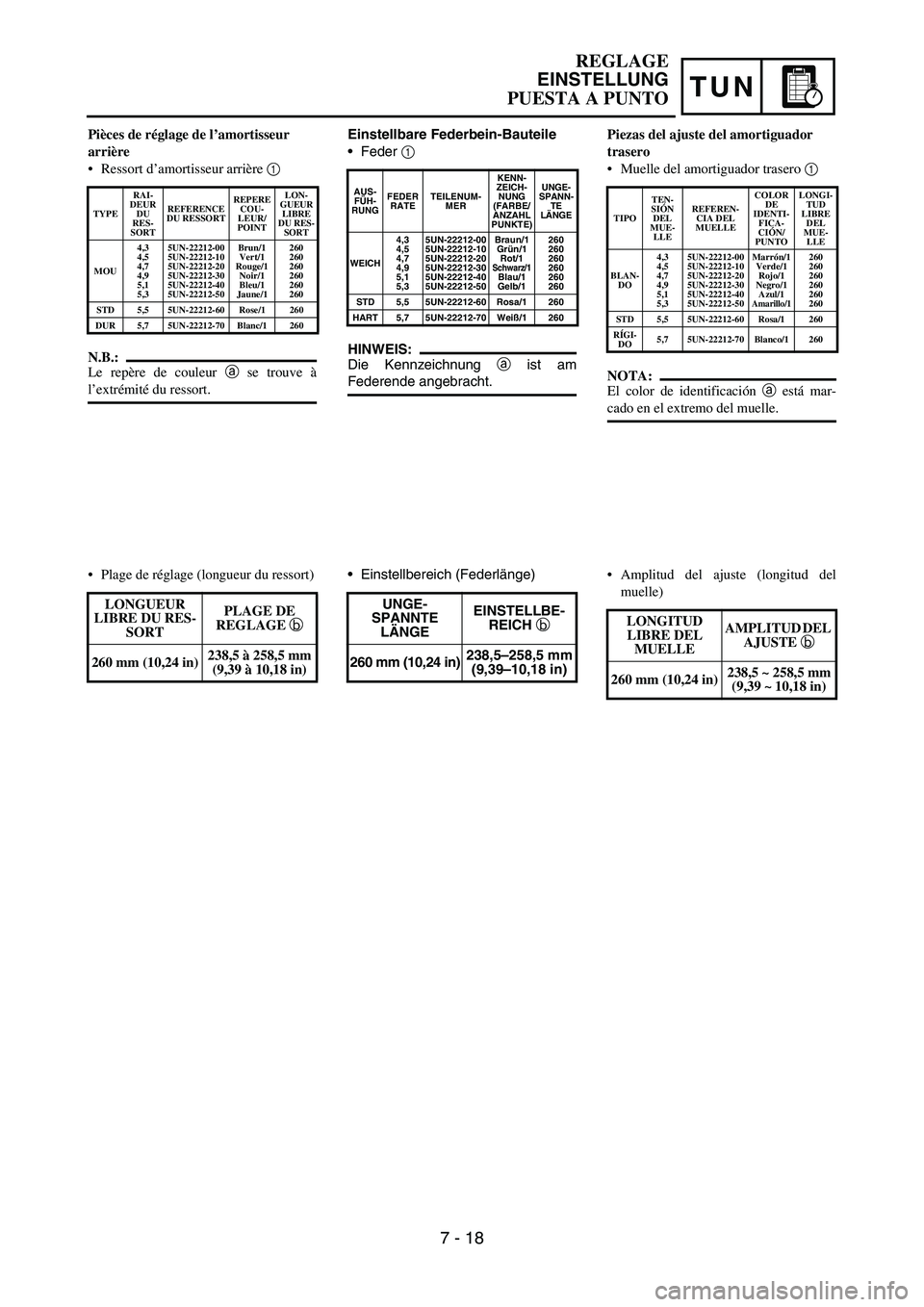

Pièces de réglage de l’amortisseur
arrière
Ressort d’amortisseur arrière 1
N.B.:
Le repère de couleur a se trouve à
l’extrémité du ressort.
TYPERAI-
DEUR
DU
RES-
SORTREFERENCE
DU RESSORTREPERE
COU-
LEUR/
POINTLON-
GUEUR
LIBRE
DU RES-
SORT
MOU4,3
4,5
4,7
4,9
5,1
5,35UN-22212-00
5UN-22212-10
5UN-22212-20
5UN-22212-30
5UN-22212-40
5UN-22212-50Brun/1
Vert/1
Rouge/1
Noir/1
Bleu/1
Jaune/1260
260
260
260
260
260
STD 5,5 5UN-22212-60 Rose/1 260
DUR 5,7 5UN-22212-70 Blanc/1 260
Plage de réglage (longueur du ressort)
LONGUEUR
LIBRE DU RES-
SORTPLAGE DE
REGLAGE b
260 mm (10,24 in)238,5 à 258,5 mm
(9,39 à 10,18 in)
Piezas del ajuste del amortiguador
trasero
Muelle del amortiguador trasero 1
NOTA:
El color de identificación a está mar-
cado en el extremo del muelle.
TIPOTEN-
SIÓN
DEL
MUE-
LLEREFEREN-
CIA DEL
MUELLECOLOR
DE
IDENTI-
FICA-
CIÓN/
PUNTOLONGI-
TUD
LIBRE
DEL
MUE-
LLE
BLAN-
DO4,3
4,5
4,7
4,9
5,1
5,35UN-22212-00
5UN-22212-10
5UN-22212-20
5UN-22212-30
5UN-22212-40
5UN-22212-50Marrón/1
Verde/1
Rojo/1
Negro/1
Azul/1
Amarillo/1
260
260
260
260
260
260
STD 5,5 5UN-22212-60 Rosa/1 260
RÍGI-
DO5,7 5UN-22212-70 Blanco/1 260
Amplitud del ajuste (longitud del
muelle)
LONGITUD
LIBRE DEL
MUELLEAMPLITUD DEL
AJUSTE b
260 mm (10,24 in)238,5 ~ 258,5 mm
(9,39 ~ 10,18 in)
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 18

7 - 19
TUNSETTING
EC72H002

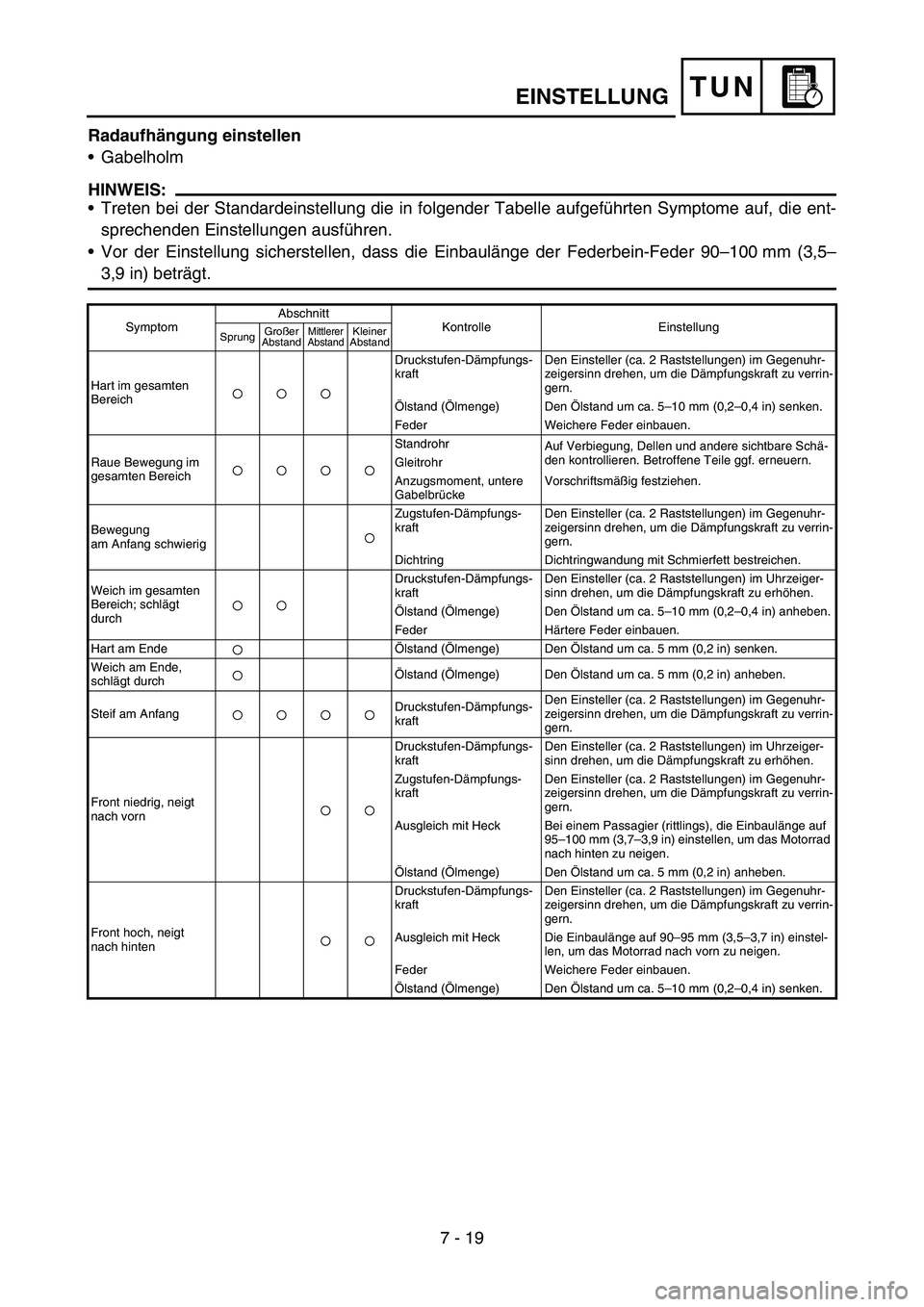

Suspension setting
•Front fork
NOTE:
•If any of the following symptoms is experienced with the standard position as the base, make
resetting by reference to the adjustment procedure given in the same chart.
•Before any change, set the rear shock absorber sunken length to the standard figure 90 ~ 100 mm
(3.5 ~ 3.9 in).
SymptomSection
Check Adjust
JumpLarge
gapMedium
gapSmall
gap
Stiff over entire rangeCompression damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Oil level (oil amount) Decrease oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).
Spring Replace with soft spring.
Unsmooth movement
over entire rangeOuter tube
Check for any bends, dents, and other noticeable
scars, etc. If any, replace affected parts.
Inner tube
Under bracket tightening
torqueRetighten to specified torque.
Poor initial
movementRebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Oil seal Apply grease in oil seal wall.
Soft over entire
range, bottoming outCompression damping Turn adjuster clockwise (about 2 clicks) to increase
damping.
Oil level (oil amount) Increase oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).
Spring Replace with stiff spring.
Stiff toward stroke
endOil level (oil amount) Decrease oil level by about 5 mm (0.2 in).
Soft toward stroke
end, bottoming outOil level (oil amount) Increase oil level by about 5 mm (0.2 in).
Stiff initial movement Compression dampingTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Low front, tending to
lower front postureCompression damping Turn adjuster clockwise (about 2 clicks) to increase
damping.
Rebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Balance with rear end Set sunken length for 95 ~ 100 mm (3.7 ~ 3.9 in)
when one passenger is astride seat (lower rear pos-
ture).
Oil level (oil amount) Increase oil level by about 5 mm (0.2 in).
“Obtrusive” front,
tending to upper front
postureCompression damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Balance with rear end Set sunken length for 90 ~ 95 mm (3.5 ~ 3.7 in)
when one passenger is astride seat (upper rear pos-
ture).
Spring Replace with soft spring.
Oil lever (oil amount) Decrease oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).

7 - 20
TUNSETTING

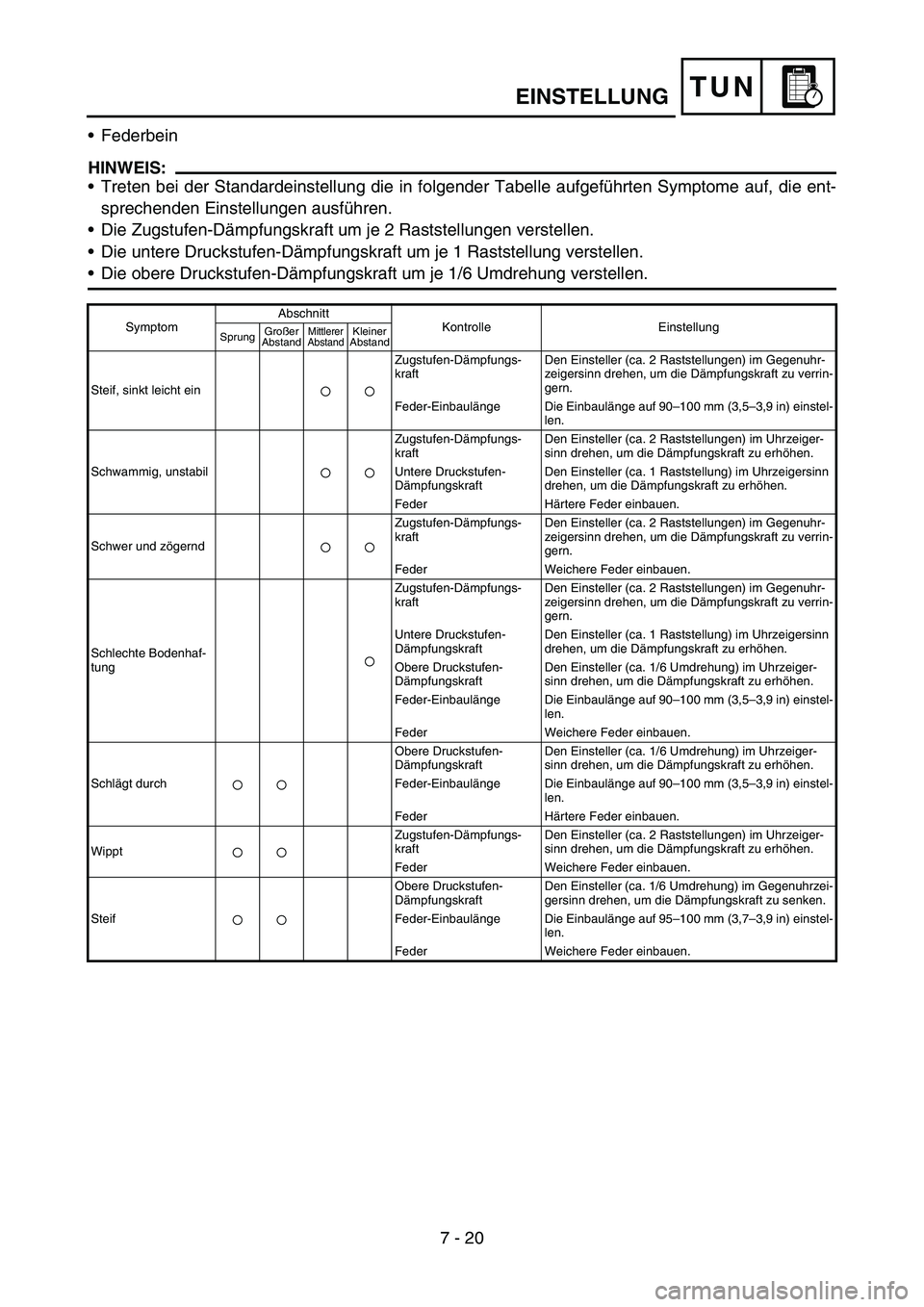

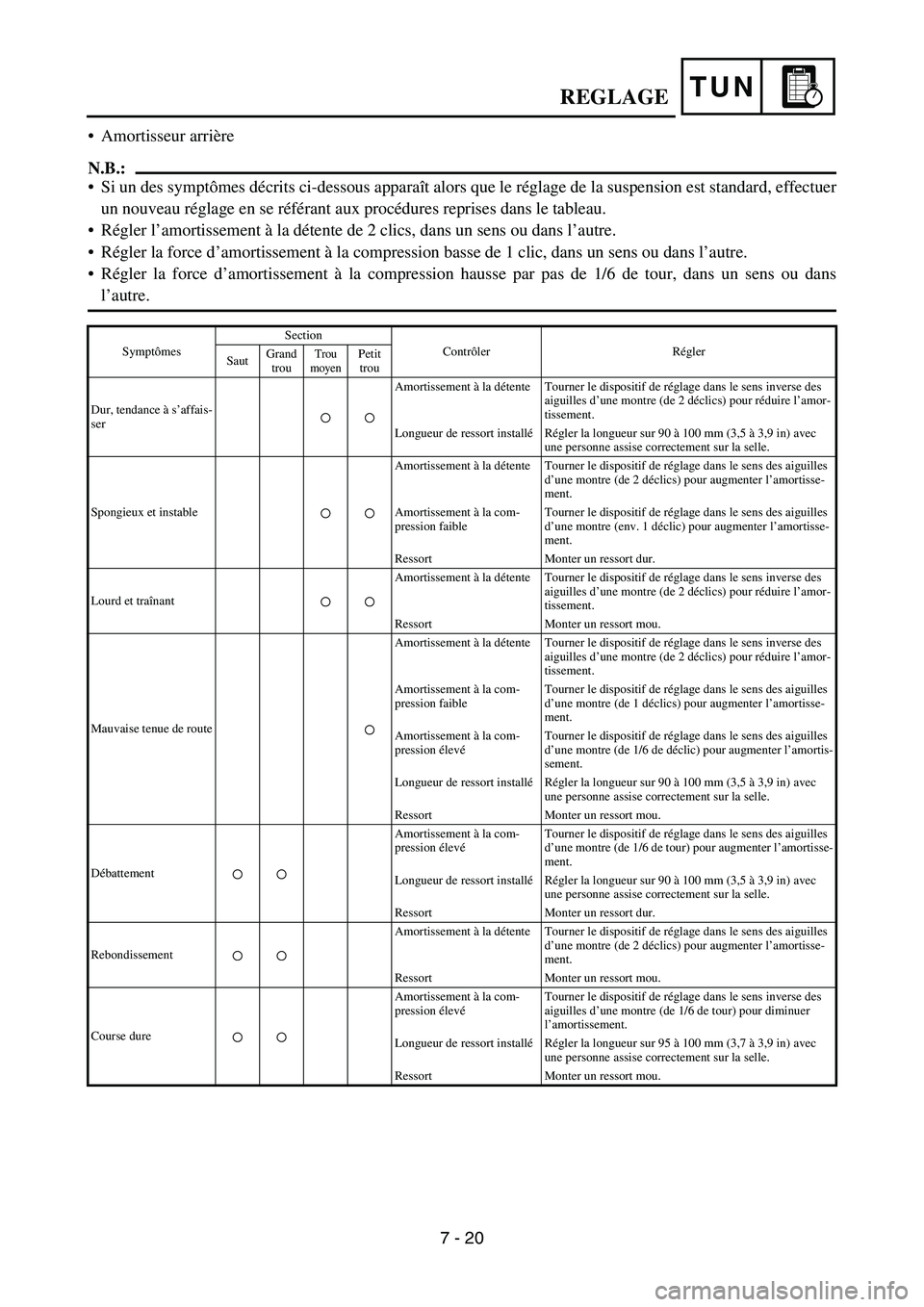

•Rear shock absorber
NOTE:
•If any of the following symptoms is experienced with the standard position as the base, make
resetting by reference to the adjustment procedure given in the same chart.
•Adjust the rebound damping in 2-click increments or decrements.
•Adjust the low compression damping in 1-click increments or decrements.
•Adjust the high compression damping in 1/6 turn increments or decrements.
SymptomSection
Check Adjust
JumpLarge
gapMedium
gapSmall
gap
Stiff, tending to sinkRebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Spring set length Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger is astride seat.
Spongy and unstableRebound damping Turn adjuster clockwise (about 2 clicks) to increase
damping.
Low compression damp-
ingTurn adjuster clockwise (about 1 click) to increase
damping.
Spring Replace with stiff spring.
Heavy and draggingRebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Spring Replace with soft spring.
Poor road grippingRebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Low compression damp-
ingTurn adjuster clockwise (about 1 clicks) to increase
damping.
High compression damp-
ingTurn adjuster clockwise (about 1/6 clicks) to
increase damping.
Spring set length Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger is astride seat.
Spring Replace with soft spring.
Bottoming outHigh compression damp-
ingTurn adjuster clockwise (about 1/6 turn) to increase
damping.
Spring set length Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger in astride seat.
Spring Replace with stiff spring.
BouncingRebound damping Turn adjuster clockwise (about 2 clicks) to increase
damping.
Spring Replace with soft spring.
Stiff travelHigh compression damp-
ingTurn adjuster counterclockwise (about 1/6 turn) to
decrease damping.
Spring set length Set sunken length for 95 ~ 100 mm (3.7 ~ 3.9 in)
when one passenger is astride seat.
Spring Replace with soft spring.

TUN

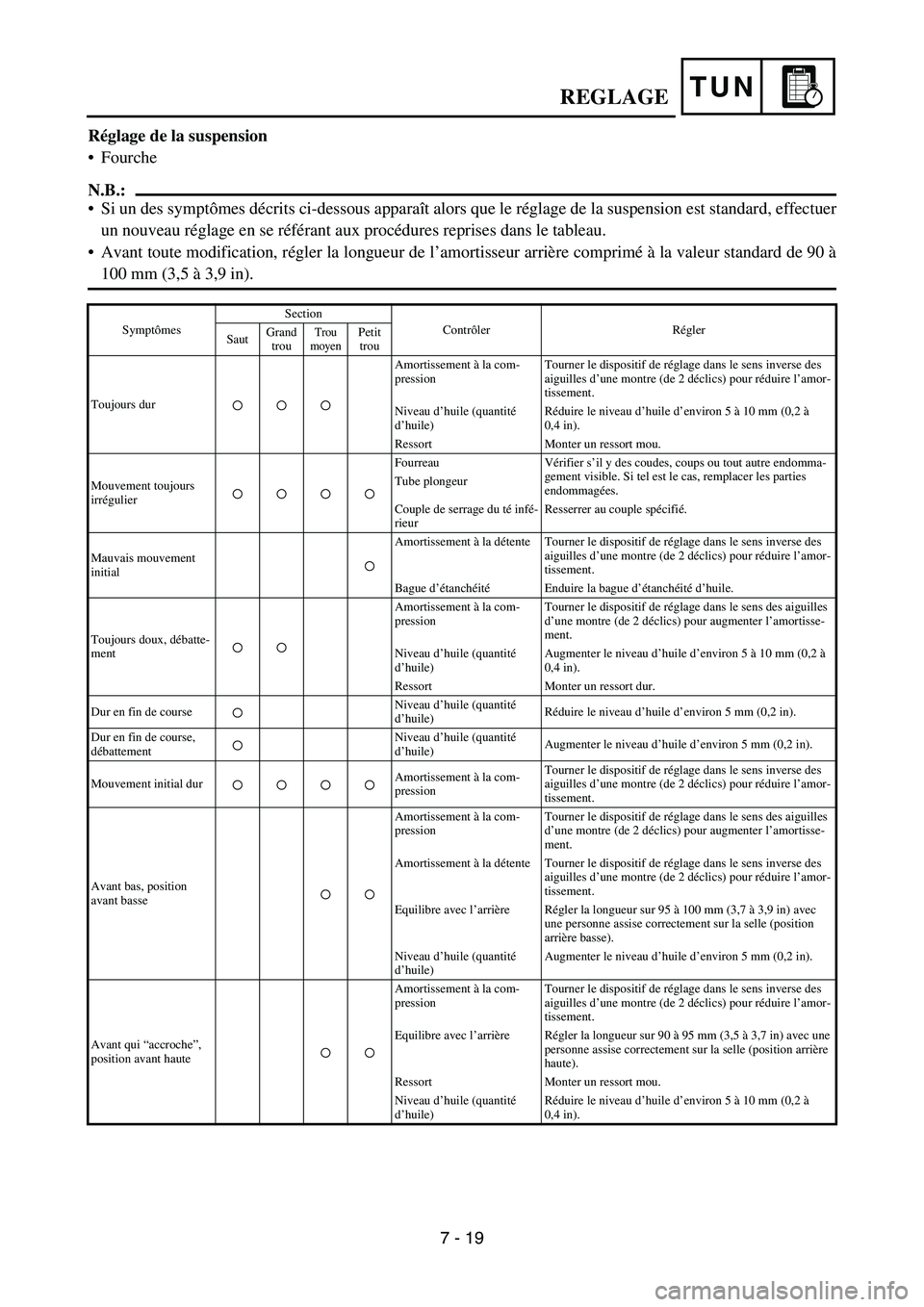

Réglage de la suspension
Fourche
N.B.:
Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer
un nouveau réglage en se référant aux procédures reprises dans le tableau.
Avant toute modification, régler la longueur de l’amortisseur arrière comprimé à la valeur standard de 90 à
100 mm (3,5 à 3,9 in).
SymptômesSection
Contrôler Régler
SautGrand
trouTrou
moyenPetit
trou
Toujours durAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Niveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5 à 10 mm (0,2 à
0,4 in).
Ressort Monter un ressort mou.
Mouvement toujours
irrégulierFourreau Vérifier s’il y des coudes, coups ou tout autre endomma-
gement visible. Si tel est le cas, remplacer les parties
endommagées. Tube plongeur
Couple de serrage du té infé-
rieurResserrer au couple spécifié.
Mauvais mouvement
initialAmortissement à la détente Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Bague d’étanchéitéEnduire la bague d’étanchéité d’huile.
Toujours doux, débatte-
mentAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortisse-
ment.
Niveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 à 10 mm (0,2 à
0,4 in).
Ressort Monter un ressort dur.
Dur en fin de courseNiveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5 mm (0,2 in).
Dur en fin de course,
débattementNiveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 mm (0,2 in).
Mouvement initial durAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Avant bas, position
avant basseAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortisse-
ment.
Amortissement à la détente Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Equilibre avec l’arrière Régler la longueur sur 95 à 100 mm (3,7 à 3,9 in) avec
une personne assise correctement sur la selle (position
arrière basse).
Niveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 mm (0,2 in).
Avant qui “accroche”,
position avant hauteAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Equilibre avec l’arrière Régler la longueur sur 90 à 95 mm (3,5 à 3,7 in) avec une
personne assise correctement sur la selle (position arrière
haute).
Ressort Monter un ressort mou.
Niveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5 à 10 mm (0,2 à
0,4 in).
REGLAGE
7 - 19

TUN
Amortisseur arrière
N.B.:
Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer
un nouveau réglage en se référant aux procédures reprises dans le tableau.
Régler l’amortissement à la détente de 2 clics, dans un sens ou dans l’autre.
Régler la force d’amortissement à la compression basse de 1 clic, dans un sens ou dans l’autre.
Régler la force d’amortissement à la compression hausse par pas de 1/6 de tour, dans un sens ou dans
l’autre.
SymptômesSection
Contrôler Régler
SautGrand
trouTrou
moyenPetit
trou
Dur, tendance à s’affais-
serAmortissement à la détente Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Longueur de ressort installéRégler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Spongieux et instableAmortissement à la détente Tourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortisse-
ment.
Amortissement à la com-
pression faibleTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (env. 1 déclic) pour augmenter l’amortisse-
ment.
Ressort Monter un ressort dur.
Lourd et traînantAmortissement à la détente Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Ressort Monter un ressort mou.
Mauvaise tenue de routeAmortissement à la détente Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Amortissement à la com-
pression faibleTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 1 déclics) pour augmenter l’amortisse-
ment.
Amortissement à la com-
pression élevéTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 1/6 de déclic) pour augmenter l’amortis-
sement.
Longueur de ressort installéRégler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Ressort Monter un ressort mou.
DébattementAmortissement à la com-
pression élevéTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 1/6 de tour) pour augmenter l’amortisse-
ment.
Longueur de ressort installéRégler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Ressort Monter un ressort dur.
RebondissementAmortissement à la détente Tourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortisse-
ment.
Ressort Monter un ressort mou.
Course dureAmortissement à la com-
pression élevéTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 1/6 de tour) pour diminuer
l’amortissement.
Longueur de ressort installéRégler la longueur sur 95 à 100 mm (3,7 à 3,9 in) avec
une personne assise correctement sur la selle.
Ressort Monter un ressort mou.
REGLAGE
7 - 20

TUN
Radaufhängung einstellen
Gabelholm
HINWEIS:
Treten bei der Standardeinstellung die in folgender Tabelle aufgeführten Symptome auf, die ent-
sprechenden Einstellungen ausführen.
Vor der Einstellung sicherstellen, dass die Einbaulänge der Federbein-Feder 90–100 mm (3,5–
3,9 in) beträgt.
SymptomAbschnitt
Kontrolle EinstellungSprungGroßer
AbstandMittlerer
AbstandKleiner
Abstand
Hart im gesamten
BereichDruckstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Ölstand (Ölmenge) Den Ölstand um ca. 5–10 mm (0,2–0,4 in) senken.
Feder Weichere Feder einbauen.
Raue Bewegung im
gesamten BereichStandrohr
Auf Verbiegung, Dellen und andere sichtbare Schä-
den kontrollieren. Betroffene Teile ggf. erneuern.
Gleitrohr
Anzugsmoment, untere
GabelbrückeVorschriftsmäßig festziehen.
Bewegung
am Anfang schwierigZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Dichtring Dichtringwandung mit Schmierfett bestreichen.
Weich im gesamten
Bereich; schlägt
durchDruckstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Ölstand (Ölmenge) Den Ölstand um ca. 5–10 mm (0,2–0,4 in) anheben.
Feder Härtere Feder einbauen.
Hart am EndeÖlstand (Ölmenge) Den Ölstand um ca. 5 mm (0,2 in) senken.
Weich am Ende,
schlägt durchÖlstand (Ölmenge) Den Ölstand um ca. 5 mm (0,2 in) anheben.
Steif am AnfangDruckstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Front niedrig, neigt
nach vornDruckstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Zugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Ausgleich mit Heck Bei einem Passagier (rittlings), die Einbaulänge auf
95–100 mm (3,7–3,9 in) einstellen, um das Motorrad
nach hinten zu neigen.
Ölstand (Ölmenge) Den Ölstand um ca. 5 mm (0,2 in) anheben.
Front hoch, neigt
nach hintenDruckstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Ausgleich mit Heck Die Einbaulänge auf 90–95 mm (3,5–3,7 in) einstel-
len, um das Motorrad nach vorn zu neigen.
Feder Weichere Feder einbauen.
Ölstand (Ölmenge) Den Ölstand um ca. 5–10 mm (0,2–0,4 in) senken.
EINSTELLUNG
7 - 19

TUN
Federbein
HINWEIS:
Treten bei der Standardeinstellung die in folgender Tabelle aufgeführten Symptome auf, die ent-
sprechenden Einstellungen ausführen.
Die Zugstufen-Dämpfungskraft um je 2 Raststellungen verstellen.
Die untere Druckstufen-Dämpfungskraft um je 1 Raststellung verstellen.
Die obere Druckstufen-Dämpfungskraft um je 1/6 Umdrehung verstellen.
SymptomAbschnitt
Kontrolle EinstellungSprungGroßer
AbstandMittlerer
AbstandKleiner
Abstand
Steif, sinkt leicht einZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3,5–3,9 in) einstel-
len.
Schwammig, unstabilZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Untere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1 Raststellung) im Uhrzeigersinn
drehen, um die Dämpfungskraft zu erhöhen.
Feder Härtere Feder einbauen.
Schwer und zögerndZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Feder Weichere Feder einbauen.
Schlechte Bodenhaf-
tungZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Untere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1 Raststellung) im Uhrzeigersinn
drehen, um die Dämpfungskraft zu erhöhen.
Obere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1/6 Umdrehung) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3,5–3,9 in) einstel-
len.
Feder Weichere Feder einbauen.
Schlägt durchObere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1/6 Umdrehung) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3,5–3,9 in) einstel-
len.
Feder Härtere Feder einbauen.
WipptZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Feder Weichere Feder einbauen.
SteifObere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1/6 Umdrehung) im Gegenuhrzei-
gersinn drehen, um die Dämpfungskraft zu senken.
Feder-Einbaulänge Die Einbaulänge auf 95–100 mm (3,7–3,9 in) einstel-
len.
Feder Weichere Feder einbauen.
EINSTELLUNG
7 - 20

TUN
Ajuste de la suspensión
Horquilla delantera
NOTA:
Si observa cualquiera de los siguientes síntomas con la posición estándar como base, reajuste según el pro-
cedimiento que se facilita en el mismo cuadro.
Antes de efectuar cualquier cambio, ajuste la longitud retraída del amortiguador al valor estándar de 90 ~
100 mm (3,5 ~ 3,9 in).
SíntomaSección
Comprobar Ajustar
SaltoHueco
grandeHueco
medioHueco
pequeño
Rígido en toda la ampli-
tudAmortiguación en compre-
siónGire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Nivel de aceite (cantidad de
aceite)Reduzca el nivel de aceite en unos 5 ~ 10 mm (0,2 ~
0,4 in).
Muelle Cámbielo por un muelle blando.
Movimiento no suave
en toda la amplitudTubo exterior
Compruebe si hay deformaciones, grietas y otros daños
visibles, etc. Si los hay, cambie las piezas afectadas.
Tubo interior
Par de apriete del soporte
inferiorReapriete con el par especificado.
Movimiento inicial
deficienteAmortiguación en extensión Gire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Junta de aceite Aplique grasa a la pared de la junta de aceite.
Blando en toda la
amplitud, recuperandoAmortiguación en compre-
siónGire el regulador en el sentido de las agujas del reloj (unos
dos chasquidos) para aumentar la amortiguación.
Nivel de aceite (cantidad de
aceite)Aumente el nivel de aceite en unos 5 ~ 10 mm (0,2 ~
0,4 in).
Muelle Cámbielo por un muelle rígido.
Rígido hacia el final de
la carreraNivel de aceite (cantidad de
aceite)Reduzca el nivel de aceite en unos 5 mm (0,2 in).
Blando hacia el final de
la carrera, recuperandoNivel de aceite (cantidad de
aceite)Aumente el nivel de aceite en unos 5 mm (0,2 in).
Movimiento inicial
rígidoAmortiguación en compre-
siónGire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Parte delantera baja, con
tendencia a bajarAmortiguación en compre-
siónGire el regulador en el sentido de las agujas del reloj (unos
dos chasquidos) para aumentar la amortiguación.
Amortiguación en extensión Gire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Equilibrio con la parte tra-
seraAjuste la longitud retraída a 95 ~ 100 mm (3,7 ~ 3,9 in)
con el pasajero en el sillín (parte trasera más baja).
Nivel de aceite (cantidad de
aceite)Aumente el nivel de aceite en unos 5 mm (0,2 in).
Parte delantera “obstru-
siva”, con tendencia a
subirAmortiguación en compre-
siónGire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Equilibrio con la parte tra-
seraAjuste la longitud retraída a 90 ~ 95 mm (3,5 ~ 3,7 in) con
el pasajero en el sillín (parte trasera más alta).
Muelle Cámbielo por un muelle blando.
Nivel de aceite (cantidad de
aceite)Reduzca el nivel de aceite en unos 5 ~ 10 mm (0,2 ~
0,4 in).
PUESTA A PUNTO
7 - 19
