MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
2
3
4
567
8
9
HAU23025
Pulizia e lubrificazione della
catena di trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrim enti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10583
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia oin zone umide.
1. Pulire la catena di trasmissione con kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11121]

2. Asciugare la catena di trasmissione con un panno.
3. Lubrificare a fondo la catena di tra- smissione con un lubr ificante specifico
per catene a O-ring. ATTENZIONE:
Non usare olio motore o qualsiasi altro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11111]

HAU23096
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha.
AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al più presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10711]

Lubrificante consigliato: lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
1DX-9-H2.book 28 ページ ２０１３年３月６日　水曜日　午後５時４０分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
1
2
3
4
56
7
8
9
HAU23114
Controllo e lubrificazione della
manopola e del cavo
acceleratore Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU23143
Controllo e lubrificazione delle
leve freno e frizione Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
Leva freno Leva frizione
Lubrificanti consigliati:
Leva freno:Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
1DX-9-H2.book 29 ページ ２０１３年３月６日　水曜日　午後５時４０分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
2
3
4
567
8
9
HAU23183
Controllo e lubrificazione del
pedale freno Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del pedale freno e lu-
brificare, se necessario, il perno di guida del
pedale.
HAU23202
Controllo e lubrificazione del
cavalletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10731
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-dita del controllo del mezzo.
HAUM1652
Lubrificazione dei perni del
forcellone Si devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
Lubrificante consigliato: Grasso a base di sapone di litio
Lubrificante consigliato:Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
1DX-9-H2.book 30 ページ ２０１３年３月６日　水曜日　午後５時４０分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
1
2
3
4
56
7
8
9
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]

2. Azionando il freno anteriore, premere con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU23283
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.1. Posizionare un supporto sotto il moto- re per alzare da terra la ruota anterio-
re. (Vedere pagina 6-38 per maggiori
informazioni.) AVVERTENZA! Per
evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci
sia pericolo che si ribalti.
[HWA10751]

2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
1DX-9-H2.book 31 ページ ２０１３年３月６日　水曜日　午後５時４０分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
2
3
4
567
8
9
HAU23291
Controllo dei cuscinetti ruote Si devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU52491
Batteria La batteria si trova sotto la sella. (Vedere
pagina 3-13.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10760

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
1. Cavo negativo batteria (nero)
2. Cavo positivo batteria (rosso)
3. Batteria
1
2
3
1DX-9-H2.book 32 ページ ２０１３年３月６日　水曜日　午後５時４０分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
1
2
3
4
56
7
8
9
accessori elettrici optional.ATTENZIONE
HCA16521
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionalesi danneggia la batteria.
Rimessaggio della batteria1. Se non si intende utilizzare il veicolo
per oltre un mese, to gliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che il
blocchetto accensione sia premuto
su “OFF”, poi scollegare il cavo ne-
gativo prima di scollegare il cavo
positivo.
[HCA17810]

2. Se la batteria resta inutilizzata per più di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che il blocchetto
accensione sia premuto su “OFF”,
poi collegare il cavo positivo prima di collegare il cavo negativo.
[HCA17770]

4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.
ATTENZIONE
HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possonoprovocare danni permanenti alla stessa.
HAU52422
Sostituzione del fusibile Il fusibile si trova sotto la sella. (Vedere
pagina 3-13.)
Se il fusibile è bruciato, sostituirlo come se-
gue.1. Premere il blocchetto accensione su “OFF” e spegnere tutti i circuiti elettrici.
2. Togliere il fusibile bruciato ed installare un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]

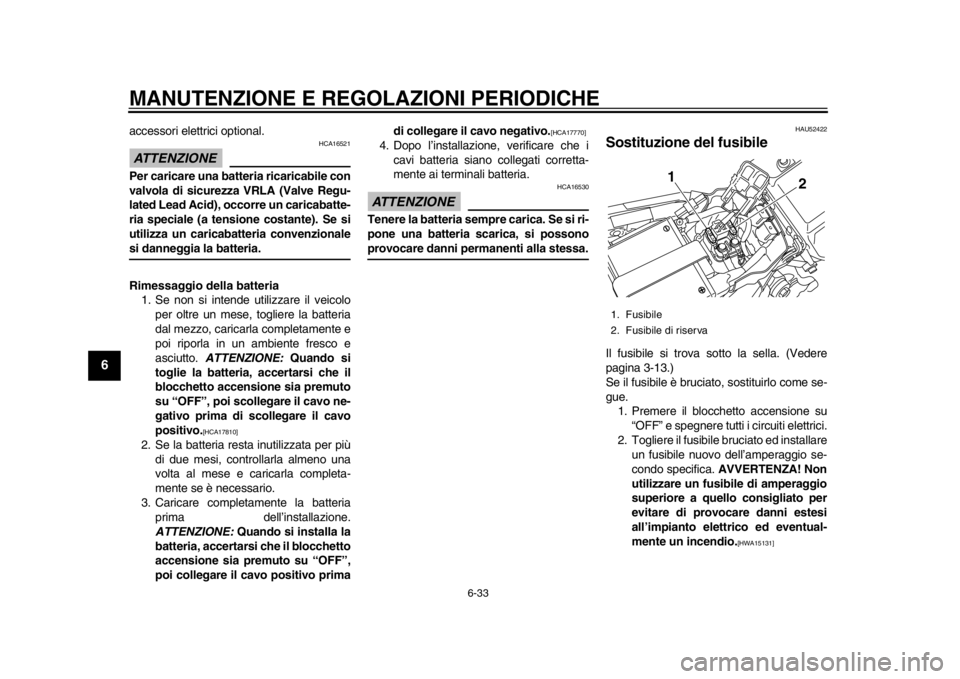

1. Fusibile
2. Fusibile di riserva
1
2
1DX-9-H2.book 33 ページ ２０１３年３月６日　水曜日　午後５時４０分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
2
3
4
567
8
9
3. Premere il blocchetto accensione su“ON” ed accendere i ci rcuiti elettrici per
controllare se le apparecchiature elet-
triche funzionano.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU53220

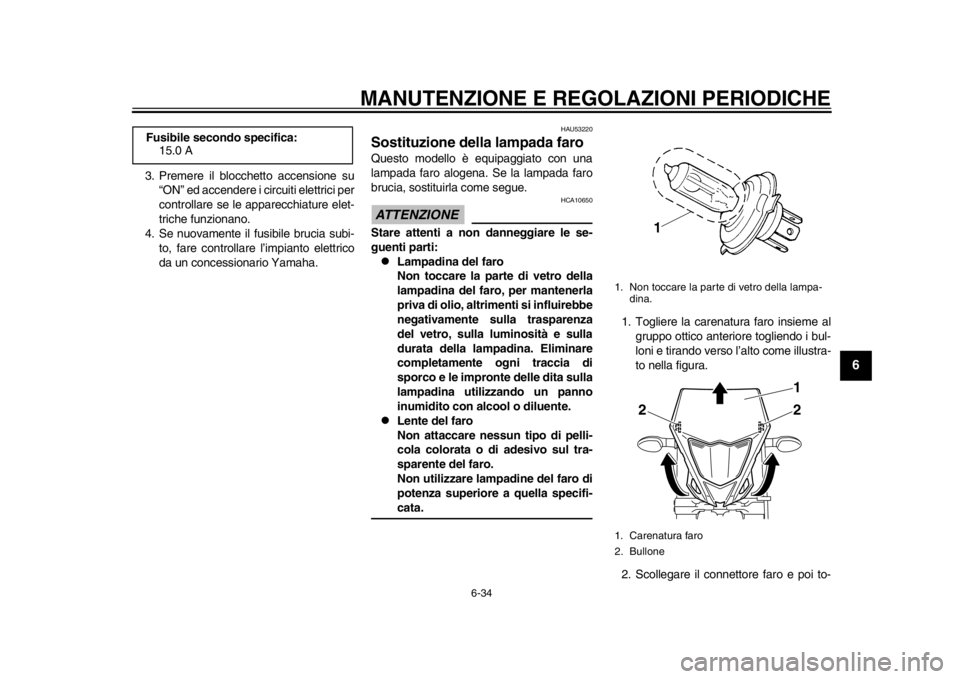

Sostituzione della lampada faro Questo modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.

Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-cata. 1. Togliere la carenatura faro insieme al
gruppo ottico anteriore togliendo i bul-
loni e tirando verso l’alto come illustra-
to nella figura.
2. Scollegare il connettore faro e poi to-
Fusibile secondo specifica:
15.0 A
1. Non toccare la parte di vetro della lampa-
dina.
1. Carenatura faro
2. Bullone
22
1
1DX-9-H2.book 34 ページ ２０１３年３月６日　水曜日　午後５時４０分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
1
2
3
4
56
7
8
9

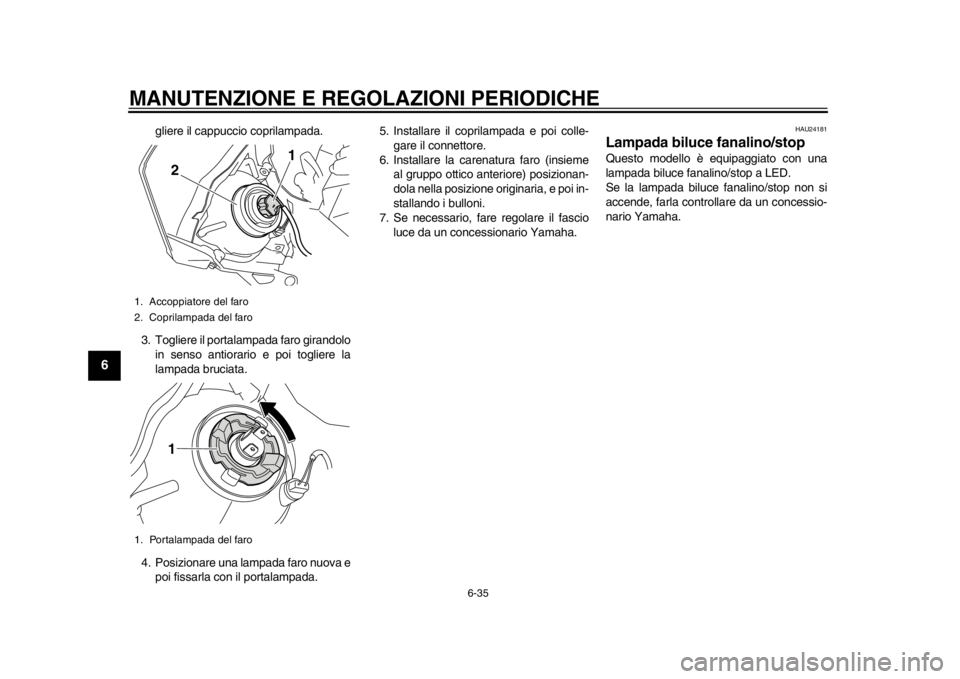

gliere il cappuccio coprilampada.
3. Togliere il portalampada faro girandolo in senso antiorario e poi togliere la
lampada bruciata.
4. Posizionare una lampada faro nuova e poi fissarla con il portalampada. 5. Installare il coprilampada e poi colle-
gare il connettore.
6. Installare la carenatura faro (insieme al gruppo ottico anteriore) posizionan-
dola nella posizione originaria, e poi in-
stallando i bulloni.
7. Se necessario, fare regolare il fascio luce da un concessionario Yamaha.
HAU24181
Lampada biluce fanalino/stop Questo modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla contro llare da un concessio-
nario Yamaha.
1. Accoppiatore del faro
2. Coprilampada del faro
1. Portalampada del faro
1
2
1
1DX-9-H2.book 35 ページ ２０１３年３月６日　水曜日　午後５時４０分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
2
3
4
567
8
9
HAU24204
Sostituzione della lampada

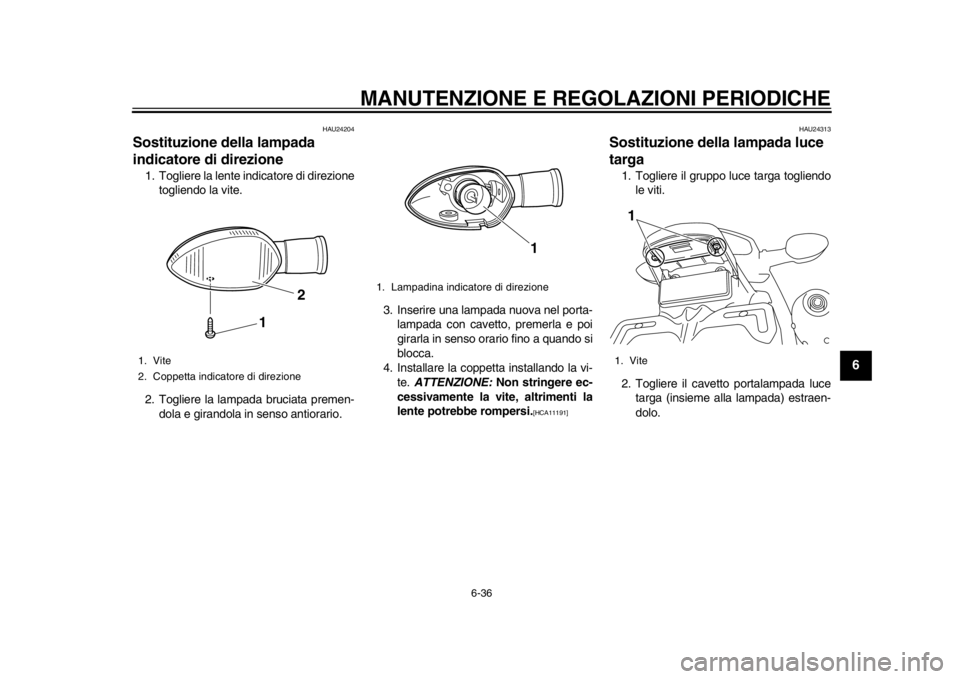

indicatore di direzione 1. Togliere la lente indicatore di direzionetogliendo la vite.
2. Togliere la lampada bruciata premen- dola e girandola in senso antiorario. 3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi- te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191]

HAU24313
Sostituzione della lampada luce
targa 1. Togliere il gruppo luce targa togliendo le viti.
2. Togliere il cavetto portalampada luce targa (insieme alla lampada) estraen-
dolo.
1. Vite
2. Coppetta indicatore di direzione
1
2
1. Lampadina indicatore di direzione
1
1. Vite1
1DX-9-H2.book 36 ページ ２０１３年３月６日　水曜日　午後５時４０分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
1
2
3
4
56
7
8
9
3. Togliere la lampada bruciata estraen-dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto (insieme alla lampada) premendolo.
6. Installare il gruppo luce targa installan- do le viti.
HAU45224
Sostituzione di una lampada luce
di posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.1. Togliere il gruppo ottico anteriore. (Ve-
dere pagina 6-34.)
2. Togliere il cavetto portalampada luce di posizione (insieme alla lampada)
estraendolo.
3. Togliere la lampada bruciata estraen- dola. 4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo ottico anteriore.

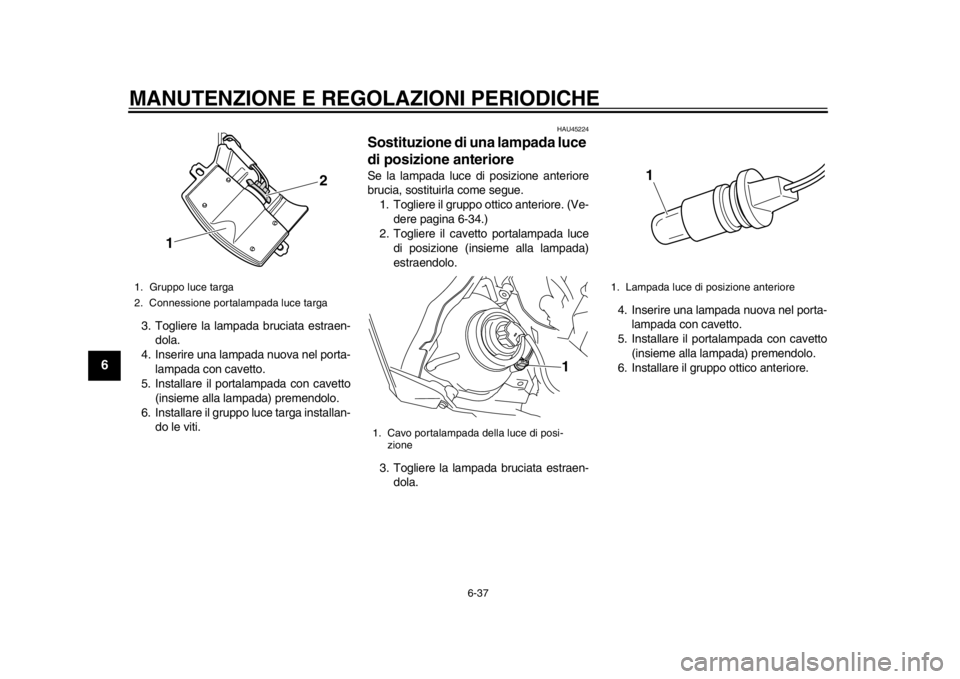

1. Gruppo luce targa
2. Connessione portalampada luce targa
1 2
1. Cavo portalampada della luce di posi-
zione
1
1. Lampada luce di posizione anteriore
1
1DX-9-H2.book 37 ページ ２０１３年３月６日　水曜日　午後５時４０分
