Page 81 of 104
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-34
6
5. Monter les étriers de frein et les fixer à
l’aide des vis de fixation.N.B.:_ Veiller à laisser un écart suffisant entre les pla-
quettes de frein avant de monter les étriers de
frein sur les disques de frein. _6. Serrer l’axe, puis la vis de pincement de
l’axe et les vis de fixation d’étrier de frein
à leur couple de serrage spécifique.7. Brancher le câble de compteur de vitesse.
8. Appuyer fermement à quelques reprises
sur le guidon afin de contrôler le bon fonc-
tionnement de la fourche.
Couples de serrage :
Axe de roue :
58 Nm (5,8 m·kgf)
Vis de pincement d’axe de roue avant :
40 Nm (4,0 m·kgf)
Vis de fixation d’étrier de frein :
19 Nm (1,9 m·kgf)
F_4br.book Page 34 Wednesday, July 25, 2001 2:24 PM
Page 82 of 104
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-35
6
FAU01480
Roue arrière Dépose de la roue arrière
FW000122
AVERTISSEMENT
_
Il est préférable de confier tout travail
sur la roue à un concessionnaire
Yamaha.
Caler soigneusement la moto pour
qu’elle ne puisse se renverser.
_1. Dresser la moto sur sa béquille centrale.
2. Enlever l’écrou d’axe.3. Séparer le bras d’ancrage de frein du sup-
port d’étrier de frein en retirant l’écrou et
la vis.4. Maintenir le support d’étrier de frein et ex-
traire l’axe de roue.
5. Pousser la roue vers l’avant, puis séparer
la chaîne de transmission de la couronne
arrière.
N.B.:_ Il n’est pas nécessaire de démonter la chaîne
pour déposer et reposer la roue arrière. _6. Déposer la roue.
FCA00048
ATTENTION:_ Ne pas actionner le frein après la dépose de la
roue et du disque de frein, car les plaquettes
risquent de se rapprocher à l’excès. _
1.Écrou d’axe de roue arrière
1. Vis du bras d’ancrage de frein
2.Écrou
F_4br.book Page 35 Wednesday, July 25, 2001 2:24 PM
Page 83 of 104
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-36
6
FAU01468
Mise en place de la roue arrière
1. Insérer l’axe de roue par le côté droit.
2. Monter la chaîne de transmission sur la
couronne arrière, puis régler la tension de
la chaîne. (Voir les explications relatives
au réglage de la tension de la chaîne de
transmission à la page 6-21.)
3. Monter l’écrou d’axe et la vis du bras
d’ancrage de frein sur le support de l’étrier
de frein.
4. Monter l’étrier de frein à l’aide des vis de
fixation.N.B.:_ Veiller à laisser un écart suffisant entre les pla-
quettes de frein avant de monter l’étrier de frein
sur le disque de frein. _5. Replier la béquille centrale afin de reposer
la roue arrière à terre.
6. Serrer l’écrou d’axe et la vis du bras d’an-
crage de frein à leur couple de serrage spé-
cifique.
FAU01008
Diagnostic de pannes Bien que les véhicules Yamaha subissent une
inspection rigoureuse à la sortie d’usine, une
panne peut toujours survenir. Toute défaillance
des systèmes d’alimentation, de compression ou
d’allumage, par exemple, peut entraîner des pro-
blèmes de démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-après per-
met d’effectuer rapidement et en toute facilité le
contrôle de ces pièces essentielles. Si une répa-
ration quelconque est requise, confier la moto à
un concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusivement
des pièces Yamaha d’origine. En effet, les piè-
ces d’autres marques peuvent sembler identi-
ques, mais elles sont souvent de moindre qua-
lité. Ces pièces s’useront donc plus rapidement
et leur utilisation pourrait entraîner des répara-
tions onéreuses. Couples de serrage :
Écrou d’axe :
105 Nm (10,5 m·kgf)
Vis du bras d’ancrage de frein :
23 Nm (2,3 m·kgf)
F_4br.book Page 36 Wednesday, July 25, 2001 2:24 PM
Page 84 of 104
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-37
6
FAU01297
Schéma de diagnostic de pannes
FW000125
AVERTISSEMENT
_ Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme. _
2. Compression
3. Allumage
4. Batterie 1. CarburantContrôler le niveau de
carburant dans le réservoir
de carburant.Niveau de carburant suffisant
Réservoir de carburant videContrôler la compression.
Faire le plein de carburant.
Actionner le démarreur
électrique.Compression
Pas de compressionContrôler l’allumage.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.Humides
SèchesEssuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un
concessionnaire Yamaha.Tourner la poignée des gaz jusqu’à
mi-course, puis actionner le démarreur.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.La batterie est en bon état.
Contrôler la connexion des
câbles de la batterie et
recharger celle-ci si nécessaire.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
F_4br.book Page 37 Wednesday, July 25, 2001 2:24 PM
Page 85 of 104

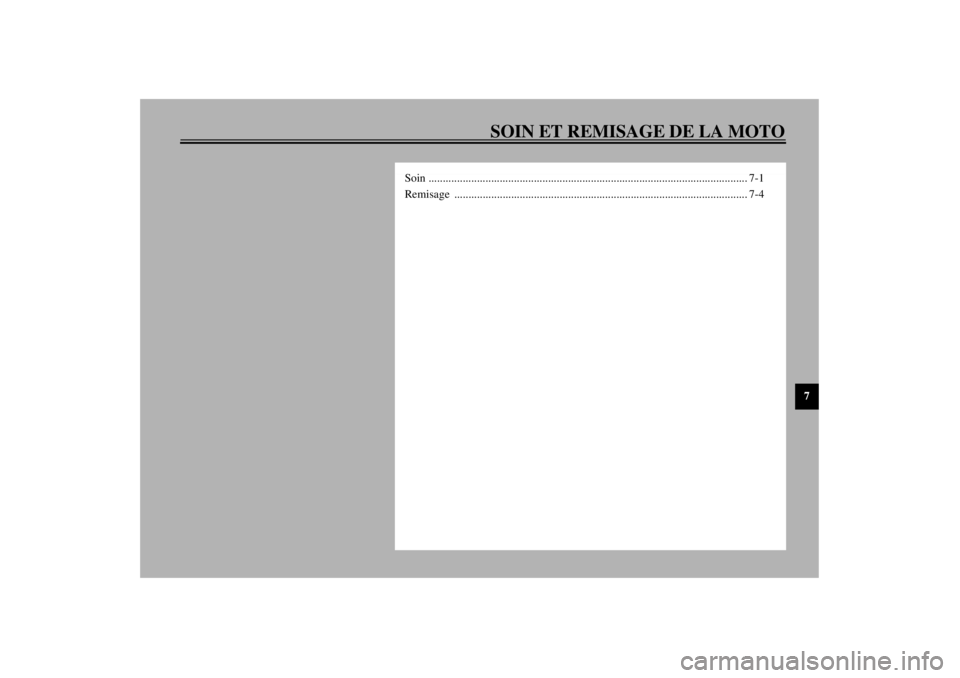

SOIN ET REMISAGE DE LA MOTO
7
Soin ................................................................................................................ 7-1
Remisage ....................................................................................................... 7-4
F_4br.book Page 1 Wednesday, July 25, 2001 2:24 PM
Page 86 of 104
7-1
7
FAU03430
7-SOIN ET REMISAGE DE LA MOTOSoin Un des attraits incontestés de la moto réside
dans la mise à nu de son anatomie, mais cette
exposition est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître, même
sur des pièces de très bonne qualité. Si un tube
d’échappement rouillé peut passer inaperçu sur
une voiture, l’effet sur une moto est plutôt dis-
gracieux. Un entretien adéquat régulier lui per-
mettra non seulement de conserver toute son al-
lure et ses performances et de prolonger sa durée
de service, mais est également indispensable
afin de conserver les droits de la garantie.Avant le nettoyage
1. Après que le moteur a refroidi, couvrir la
sortie des pots d’échappement d’un sachet
en plastique.
2. S’assurer que tous les capuchons, couver-
cles et caches, ainsi que les fiches rapides
et les connecteurs électriques, y compris
les capuchons de bougie, sont fermement
et correctement installés.
3.Éliminer les taches tenaces, telles que de
l’huile carbonisée sur le carter moteur, à
l’aide d’un dégraissant et d’une brosse en
veillant à ne jamais en appliquer sur les
joints, les pignons, la chaîne de transmis-
sion et les axes de roue. Toujours rincer la
crasse et le dégraissant à l’eau.Nettoyage
FCA00010
ATTENTION:_
Éviter de nettoyer les roues, surtout cel-
les à rayons, avec des produits net-
toyants trop acides. S’il s’avère néces-
saire d’utiliser ce type de produit afin
d’éliminer des taches tenaces, veiller à
ne pas l’appliquer plus longtemps que
prescrit. Rincer ensuite abondamment
à l’eau, sécher immédiatement, puis va-
poriser un produit anticorrosion.
Un nettoyage inapproprié risque d’en-
dommager les pièces en plastique, telles
que bulle ou pare-brise, carénages et ca-
ches. Nettoyer les pièces en plastique ex-
clusivement avec des chiffons ou épon-
ges et de l’eau et des détergents doux.
F_4br.book Page 1 Wednesday, July 25, 2001 2:24 PM
Page 87 of 104
SOIN ET REMISAGE DE LA MOTO
7-2
7
Éviter tout contact de produits chimi-
ques mordants sur les pièces en plasti-
que. Ne pas utiliser des chiffons ou
éponges imbibés de produits nettoyants
abrasifs, de dissolvant ou diluant, de
carburant, d’agents dérouilleurs ou an-
tirouille, d’antigel ou d’électrolyte.
Ne pas utiliser des portiques de lavage à
haute pression ou au jet de vapeur. Cela
provoquerait des infiltrations d’eau qui
endommageraient les pièces suivantes :
joints (de roulements de roue, de roule-
ment de bras oscillant, de fourche et de
freins), composants électriques (fiches
rapides, connecteurs, instruments, con-
tacteurs et feux) et les mises à l’air.
Motos équipées d’un pare-brise ou
d’une bulle : ne pas utiliser de produits
de nettoyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ternir.
Certains produits de nettoyage pour
plastique risquent de griffer le pare-
brise ou la bulle. Faire un essai sur une
zone en dehors du champ de vision afin
de s’assurer que le produit ne laisse pas
de trace. Si la bulle ou le pare-brise est
griffé, utiliser un bon agent de polissage
pour plastiques après le nettoyage.
_Après utilisation dans des conditions normalesNettoyer la crasse à l’aide d’eau chaude, d’un
détergent doux et d’une éponge douce et propre,
puis rincer abondamment à l’eau claire. Recou-
rir à une brosse à dents ou à un goupillon pour
nettoyer les pièces d’accès difficile. Pour facili-
ter l’élimination des taches plus tenaces et des
insectes, déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au net-
toyage.Après utilisation sous la pluie, à proximité de la
mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin et du
sel répandu sur les routes en hiver. Il convient
dès lors d’effectuer les travaux suivants après
chaque randonnée sous la pluie, à proximité de
la mer ou sur des routes salées.N.B.:_ Il peut rester des traces du sel répandu sur les
routes bien après la venue du printemps. _1. Nettoyer la moto à l’eau froide savon-
neuse en veillant à ce que le moteur soit
froid.
FCA00012
ATTENTION:_ Ne pas utiliser d’eau chaude, car celle-ci aug-
menterait l’action corrosive du sel. _2. Après avoir séché le véhicule, le protéger
de la corrosion en vaporisant un produit
anticorrosion sur toutes ses surfaces mé-
talliques, y compris les surfaces chromées
ou nickelées.
F_4br.book Page 2 Wednesday, July 25, 2001 2:24 PM
Page 88 of 104
SOIN ET REMISAGE DE LA MOTO
7-3
7
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de cha-
mois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de trans-
mission et la lubrifier afin de prévenir la
rouille.
3. Frotter les pièces en chrome, en alumi-
nium ou en acier inoxydable, y compris le
système d’échappement, à l’aide d’un pro-
duit d’entretien pour chrome. Cela per-
mettra même d’éliminer des pièces en
acier inoxydable les décolorations dues à
la chaleur.
4. Une bonne mesure de prévention contre la
corrosion consiste à vaporiser un produit
anticorrosion sur toutes les surfaces métal-
liques, y compris les surfaces chromées ou
nickelées.
5. Les taches qui subsistent peuvent être éli-
minées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups occa-
sionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les surfaces
peintes.
8. Veiller à ce que la moto soit parfaitement
sèche avant de la remiser ou de la couvrir.
FWA00001
AVERTISSEMENT
_
S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et les
pneus. Si nécessaire, nettoyer les dis-
ques et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les pneus
à l’eau chaude et au détergent doux.
Effectuer ensuite un test de conduite
afin de vérifier le freinage et la prise de
virages.
_
FCA00013
ATTENTION:_
Pulvériser modérément huile et cire et
bien essuyer tout excès.
Ne jamais enduire les pièces en plasti-
que ou en caoutchouc d’huile ou de cire.
Recourir à un produit spécial.
Éviter l’emploi de produits de polissage
mordants, car ceux-ci attaquent la pein-
ture.
_N.B.:_ Pour toute question relative au choix et à l’em-
ploi des produits d’entretien, consulter un con-
cessionnaire Yamaha. _
F_4br.book Page 3 Wednesday, July 25, 2001 2:24 PM
Page 89 of 104
SOIN ET REMISAGE DE LA MOTO
7-4
7
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit frais et
sec. Si les conditions de remisage l’exigent
(poussière excessive, etc.), couvrir la moto
d’une housse poreuse.
FCA00014
ATTENTION:_
Entreposer la moto dans un endroit mal
aéré ou la recouvrir d’une bâche alors
qu’elle est mouillée provoqueront des
infiltrations et de la rouille.
Afin de prévenir la rouille, éviter l’en-
treposage dans des caves humides, des
étables (en raison de la présence d’am-
moniaque) et à proximité de produits
chimiques.
_
Remisage de longue durée
Avant de remiser la moto pour plusieurs mois :
1. Suivre toutes les instructions de la section
“Soin” de ce chapitre.
2. Placer la manette du robinet de carburant
sur “ON”.
3. Vidanger la cuve des carburateurs en dé-
vissant les vis de vidange afin de prévenir
toute accumulation de dépôts. Verser le
carburant ainsi vidangé dans le réservoir
de carburant.
4. Faire le plein de carburant et, si disponi-
ble, ajouter un stabilisateur de carburant
afin d’éviter que le réservoir ne rouille et
que le carburant ne se dégrade.
5. Effectuer les étapes ci-dessous afin de pro-
téger les cylindres, les segments, etc., con-
tre la corrosion.
a. Retirer les capuchons de bougie et déposer
les bougies.
b. Verser une cuillerée à café d’huile moteur
dans chaque orifice de bougie.c. Remonter les capuchons de bougie sur les
bougies, puis placer les bougies sur la cu-
lasse en veillant à ce que les électrodes
soient mises à la masse. (Cette technique
permettra de limiter la production d’étin-
celles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs reprises
à l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi des cylindres.)
e. Retirer le capuchon des bougies, puis re-
mettre ensuite les bougies et leur capu-
chon en place.
FWA00003
AVERTISSEMENT
_ Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la masse
afin d’éviter la production d’étincelles, car
celles-ci pourraient être à l’origine de dégâts
et de brûlures. _6. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les le-
viers, pédales, du sélecteur et de la
béquille latérale ou centrale.
F_4br.book Page 4 Wednesday, July 25, 2001 2:24 PM
Page 90 of 104
SOIN ET REMISAGE DE LA MOTO
7-5
7
7. Vérifier et, si nécessaire, régler la pression
de gonflage des pneus, puis élever la moto
de sorte que ses deux roues ne reposent
pas sur le sol. S’il n’est pas possible d’éle-
ver les roues, les tourner quelque peu cha-
que mois de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
8. Recouvrir la sortie des pots d’échappe-
ment à l’aide d’un sachet en plastique afin
de prévenir toute pénétration d’humidité.
9. Déposer la batterie et la recharger complè-
tement. La conserver dans un endroit à
l’abri de l’humidité et la recharger une fois
par mois. Ne pas conserver la batterie dans
un endroit excessivement chaud ou froid
(moins de 0 °C ou plus de 30 °C). Pour
plus d’informations au sujet de l’entrepo-
sage de la batterie, se reporter à la page
6-27.N.B.:_ Effectuer toutes les réparations nécessaires
avant de remiser la moto. _ F_4br.book Page 5 Wednesday, July 25, 2001 2:24 PM
